YXL18SP - Caisson de basses YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses amplifié (subwoofer actif)
Marque	Yorkville
Modèle	YXL18SP
Puissance nominale	500 watts (programme), 1000 watts (crête)
Haut-parleur	Woofer 18 pouces avec bobine mobile de 3 pouces
Amplificateur	Classe D
Réponse en fréquence	40 Hz - 100 Hz (±3 dB)
Niveau de pression acoustique max	130 dB crête
Entrées	2 x XLR / Jack 1/4 pouce combo (L/R)
Sorties	2 x XLR Link (L/R)
Modes de performance	Punch, Smooth, Deep (sélection par bouton)
Contrôle	Niveau principal (Sub Level), indicateur d'activité, LED d'alimentation
Dimensions (L x P x H)	63 x 53 x 65 cm
Poids	35,4 kg
Matériau du boîtier	Contreplaqué 15 mm, peinture au latex
Grille	Acier revêtu de poudre avec toile de protection
Refroidissement	Ventilateur à vitesse contrôlée
Garantie	2 ans (10 ans pour l'ébénisterie), transférable
Accessoires inclus	Câble d'alimentation, manuel d'utilisation
Pieds	Caoutchouc (sur le dessous et sur le côté avec cale de moniteur)
Poignées	2 latérales
Installation	À l'intérieur uniquement, ne pas exposer à l'eau ou à l'humidité
Nettoyage	Avec un chiffon sec
Entretien	Débrancher l'alimentation avant tout entretien ; confier les réparations à un technicien qualifié

FOIRE AUX QUESTIONS - YXL18SP YORKVILLE

Comment brancher le caisson de basses YXL18SP ?

Utilisez les entrées XLR/Jack combo (L/R) pour connecter votre source audio (mélangeur, console, etc.). Assurez-vous que le caisson est éteint avant de brancher les câbles. Branchez le cordon d'alimentation à une prise secteur adaptée (voltage indiqué sur l'appareil). Allumez l'interrupteur situé en bas du panneau arrière.

Quels sont les modes de performance (Punch, Smooth, Deep) et comment les utiliser ?

Le mode Punch accentue les basses supérieures pour un son percutant. Le mode Smooth conserve le caractère original du signal. Le mode Deep renforce les basses très graves pour un son plus profond. Utilisez le commutateur de mode sur le panneau arrière pour sélectionner celui qui convient à votre configuration.

Comment régler le niveau du subwoofer ?

Tournez la commande SUB LEVEL sur le panneau arrière pour ajuster le volume du subwoofer. Le niveau se règle de MIN à MAX. L'indicateur d'activité s'allume lorsque du signal est présent. Commencez à mi-course et ajustez selon vos besoins.

Puis-je utiliser ce caisson de basses à l’extérieur ?

Non, ce caisson est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes. L'utilisation en extérieur peut endommager les composants et annuler la garantie.

Comment nettoyer le caisson de basses ?

Débranchez l'appareil et nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques, d'abrasifs ou de liquides. Évitez que de l'eau ne pénètre dans les ouïes de ventilation ou les connecteurs.

Quelle est la garantie du YXL18SP ?

La garantie est de 2 ans pour l'électronique et le haut-parleur, et de 10 ans pour l'ébénisterie (boîtier). Elle est transférable et ne nécessite pas d'enregistrement. Conservez votre preuve d'achat originale.

Que faire si le caisson de basses ne s’allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à une prise fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position ON. Si le problème persiste, débranchez l'appareil et contactez un technicien qualifié. N'ouvrez pas le caisson vous-même.

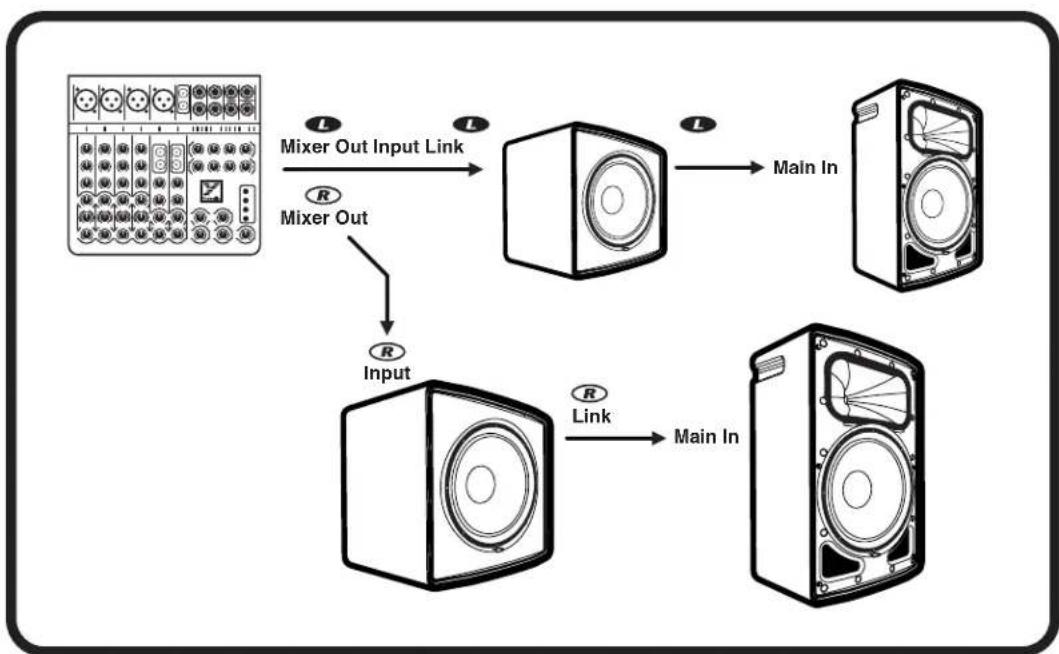

Puis-je connecter plusieurs subwoofers en série ?

Oui, utilisez les sorties LINK XLR (L/R) pour chaîner plusieurs caissons YXL18SP. La sortie LINK reproduit le signal d'entrée. Assurez-vous que la charge totale ne dépasse pas les capacités de votre système de distribution.

Où placer le subwoofer pour un meilleur rendu sonore ?

Placez le subwoofer au sol, de préférence dans un coin ou près d'un mur pour renforcer les basses. Évitez de l'installer sur une surface instable. Pour un son optimal, expérimentez avec la position et utilisez les modes d'égalisation (Punch, Smooth, Deep) selon l'acoustique de la pièce.

Quels câbles sont nécessaires pour la connexion ?

Vous aurez besoin de câbles XLR (mâle vers femelle) ou de câbles Jack 1/4 pouce (TS ou TRS) pour les entrées. Pour chaîner plusieurs subwoofers, utilisez des câbles XLR mâle vers femelle. Le cordon d'alimentation est fourni avec l'appareil.

MODE D'EMPLOI YXL18SP YORKVILLE

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour aierter l'utilisateur de la présence d'un «voltage dangereux» non-isoé à proximité de l'enceinte du produit qui pourrait être d'ampieur suffisante pour présenlar un risque de choque électrique.

La symbole NE PAS EMPIER est pour alerter l'utilisateur que le produit ne doit pas être empié verticalement en raison de la nature du produit.

CAUTION • AVIS

RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

DO NOT PUSH OR PULL

nation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la cet appareil.

CAUTION: HOT SURFACE ATTENTION: SURFACE CHAUDE

NOT TO BE SERVICED BY USERS

CAUTION: OVERHEAD LOAD ATTENTION: CHARGE AÉRIENNE

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR L'UTILISATEUR. CONSULTZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT CE PRODUIT EST POUR L'USAGE À L'INTÉREUR SEULEMENT. LES PACKS BATTERIES INSTALLÉS NE DOIVENT PAS ÊTRE EXPOSÉS À UNE CHALEUR EXCESSIVE TELLE QUE LE

ENSOLEILLEMENT, LE FEU OU SIMILAIRES.

Veuillez Lire le Manuel: I contient des informations qui devraient êtres comprises avant l'opération de votre appareil. Conservez, Gardez S.V.P. ces instructions pour consultations ultérieures et observez tous les avertissements.

Nettoyage: Naltovez seulement avec le tissu sec.

Emballage: Conservez la boîe au cas ou l'appareil devait être retourner pour réparation.

Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'sau!

Attention: Lors de l'utilisation de produits électrique, assurez-vous d'adhérer à des précautions de bases incluant celle qui suivent:

Alimentation - L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifié dans le manuel ou lat indiquédé sur l'appareil. Ceil appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cel appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois irmes. Des précautions doivent très prises afin d'éviiter que le système de mise à la terre de l'appareil ne soit désengage. Un appareil construît selon les normes de CLASS I devilait être rapporté à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupleur d'appareils est utilisée comme dispositif de débranchement, ce dispositif de détrahancement devre demeurer pleinement fonctionnal avec raccordement à la masse.

Risque - Ne pas placer est appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des commrages importants. Utiliser seulement un chariot, un support, un trépared ou une table recommandes par le fabricant ou vendus avec le produit. Sutivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/acceisoires inolques par le fabricant.

L'écupement suspendu au-dessus de la tête doit utiliser une projection secondaire pour éviter les blessures en cas de défaillance du mécanisme de montage principal. Les boulons à cell de sécurité fixés à l'écupement et le fil d'acier galvanisé peuvent être utilisés ensemble pour mettre en œuvre un montage à sécurité injégrés, assurant ainsi la sécurité de l'écupement, et de toute personne placée sous l'équipement.

Une installation incorrecte peut entraîner des blessures corporelles ou la mort. Si vous n'êtes pas qualifié pour tenter l'installation, demandez l'aide d'un grésur structural professionnel.

Remarque : L'utilisation prolongée d'écouteurs à un volume élevé peut nuire à la santé de vos orelles.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, belles que des bougies allumées.

L'appeil ne doit pas être exposé à des égoutlements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide làl que des vases ne doit être placé sur l'appareil.

Assurez que l'appareil est fourni de la propre ventilation. Ne procèdez pas à l'installation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d'une symbole "d'éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'Alimentation - Ne pas enienter le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lamers dont une plus large que l'autre. Une prise avec lge de mise à la masse dispose de deux lamers en plus d'une troisième lge qui connecte à la masse. La sième plus large ou la lge de mise à la masse est prévu pour votre sécurité. La prise murale est désuésie si elle n'est pas simple par pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez, un électricien pour faire remplacerait la prise murale. Évitez d'endommager le cordon d'alimentation. Protégoz le cordon d'alimentation. Assurez-vous qu'on ne marché pas dessus et qu'on ne le pince pas en particular aux prises. N'UTUISEZ PAS L'APPEARIL, si le cordon d'alimentation est endommagé. Pour détorancher complètement cet appareil de l' Algeriastrat: CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation ou bloc d'alimentation de l'appareil doit demeurer platement fonctionnel.

Débranchez est apparail durant les orages ou si inutilisé pendant de longues périodes.

Service - L'appareil ne doit être entretenu que par un personnel de service qualité. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque manière que ce soit, comme le cordon d'alimentation ou la fone est endommagé, ou l'quipe a été renversé ou des objets sont tombes dans l'appareil, papparil a été exposé à la pliue ou à l'humidité, ne fonctionne pas normalement, nécessite le remplasement de la batterie ou est tombé. Débranchez l'alimentation avant l'entretien!

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'orientation de l'appareil dans cette notice d'installation

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Respecter tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas l'appareil près de l'eau.

6. Nettoyer uniquement avec chiffon sec.

7. Ne bloquez pas les ouvertures de ventilation. Installer en suivant les instructions du fabricant.

8. Ne pas installer près des sources de chaleur telles que radiateurs, bouches de chaleur, four ou autres appareils (y compris les amplificateurs) produisant de la chaleur.

9. N'annuloz pas l'objectif sécuritaire de la fiche polarisée ou de la tige de mise à la terre. Une fiche polarisée possède deux lames avec une plus large que l'autre. Une prise avec mise à la terre possède deux lames et une troisième tige. La lame large ou la troisième tige sont fournis pour votre sécurité. Si la fiche n'entre pas dans votre prise, consultez un électricien pour remplacer la prise obsolète.

10. Protéger le cordon d'alimentation des piétinements ou pincements en particulier près des fiches, des prises de courant et au point de sortie de l'apparell.

11. Utilisez uniquement les accessires spécifiés par le fabricant.

12. Utiliser uniquement avec un charniot, stand, trépied ou une table spécifiée par le fabricant, ou vendus avec l'apparel.

13. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé pendant de longues périodes de temps.

14. Confiez toute réparation à un technicien qualifié. Une réparation est nécessaire lorsque l'apparail a été endommagé de quelque façon que ce soit comme lorsque le cordon d'alimentation ou la fiche est endommagé, lorsque du liquide a été renversé ou des objets sont tombés à l'intérieur, lorsque l'apparail a été exposé à la pluie ou l'humidité, ne fonctionne pas normalement, ou est tombé.

AVERTISSEMENT:

- Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la plaie ou à l'humidité et ne piacez pas d'objets contenant des liquides, tels que des vases, sur l'appareil.

- Pour isoler totalement cet appareil de l'alimentation secteur, déoranchez totalement son cordon d'alimentation du réseptacle CA.

- La prise du cordon d'alimentation ou du prolongaleur, si vous en utilisez un comme dispositif de débranchement, doit rester facilement accessible

CAUTION

TO PREVENT ELECTRIC SHOCK HAZARD, DO NOT CONNECT TO MAINS POWER SUPPLY WHILE GRILLE IS REMOVED.

AVIS

POUR PRÉVENIR LES RISQUES D'ÉLECTROCUTION, NE PAS RACCORDER A L'ALIMENTATION ÉLECTRIQUE ALORS QUE LA GRILLE EST RETIRÉE.

Table of Contents

Cover......a

Important Safety Instructions - English / Français......i

EMC Declaration TYPE B - English / Français......ii

Subwoofer Amplifié de YXL18SP 2

Caractéristiques.... 2

1. Indicateur DEL d'Alimentation ....2
2. Commutateur de mode 2
3. Commande de niveau du Subwoofer....2
4. DEL d'activité 2
5. Entrée....2
6. Lien 2

Diagrams 3

Specifications - English / Français...... 4

Block Diagram 5

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

- Réorientez ou déplacez l'antenne de réception.

• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'équipement dans une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Cet instrument est conforme aux normes RSS d'Industrie Canada exemptes de licence.

Le fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférence, (2) Cet appareil doit accepter toute interférence, y compris les interférences qui peuvent causer un fonctionnement indésirable de l'appareil.

Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.

Subwoofer Amplifié de YXL18SP

La YXL18SP offre notre meilleur rapport entre puissance, performances et valeur pour un caisson de basses actif. Fournissant 500 watts (1000 watts en crête) avec des composants de haut-parleur efficaces, la série YXL est extrêmement puissante pour sa taille. Le YXL18SP peut être facilement utilisé dans n'importe quelle situation, près des murs, des sols ou dans des réseaux avec plusieurs enceintes.

Caractéristiques

• 1000 watts (crête) 500 watts (programme)
- Traitement numérique supérieur avec protection des composants
- Woofer de 18 pouces avec bobine mobile de 3 pouces
- Panneau de commande encastré
- Commande de niveau principal avec indicateur d'activité (réglage du niveau de l'enceinte)
- 3 modes de performance : Punch, Smooth et Deep.
• 2 x entrées Combi XLR/ 1/4 de pouce
- 2 x sorties XLR Link
- Contreplaqué de 15 mm, peinture au latex
- Grille métallique robuste, sur toute la longueur

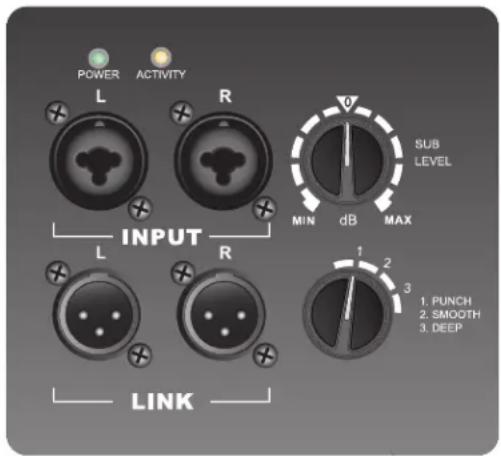

1. Indicateur DEL d'Alimentation

L'interrupteur d'alimentation est situé en bas du panneau arrière. La DEL d'alimentation, situé près du haut de la plaque, indique si l'appareil est sous tension.

2. Commutateur de mode

Réglages de l'égalisation et de la tonalité.

• Le mode Punch traite le son de manière à ce qu'il soit perçu comme un son plus punchy, en donnant moins de puissance aux basses profondes et plus aux basses supérieures.
• Le mode Smooth conserve le caractère original du signal, sans préférence pour les basses profondes ou supérieures.
• Le mode Deep traitera le signal pour fournir un son plus profond, donnant plus de puissance dans les basses profondes tout en conservant les basses supérieures similaires au mode Smooth.

3. Commande de niveau du Subwoofer

Règle indépendamment le niveau audio.

4. DEL d'activité

S'allume lorsque le signal est envoyé au Master.

5. Entrée

Entrées gauche/droite

6. Lien

Liens gauche/droite

Type de système	Subwoofer amplifié
Actif ou passif	Actif
Puissance nominale (watts)	500 watts en programme (1000 watts en crête)
NPA maximum (dB)	130 dB en crête
Réponse en fréquence (Hz +/- 3dB)	40 - 100 (Hz +/-3dB)
Driver BF	18 pouces (bobine mobile de 3 pouces)
Puissance nominale LF (watts)	Programme de 500 watts (1000 watts crête)
Type d'amplificateur BF	Classe D
Système de refroidissement	Ventilateur à vitesse contrôlée
Câble d'alimentation	Oui
Interrupteur d'alimentation	Oui
Entrées/Liens	2 x Entrée principale XLR femelle/ 1/4 pouce Combi, 2 x LINK XLR mâle
Commandes de niveau	Maître
Commandes d'EQ	Bouton poussoir sélectionner
Limiteur	Multi-band excursion, RMS, Rail
Pieds	Caoutchouc
Poignées de barre	2 x Latéraux
Matériaux du boîtier	12 mm Plywood, Metal grille
Grille	Acier revêtu de poudre avec toile à grille
Autres détails	Pieds en caoutchouc en bas et sur le côté avec la cale du moniteur
Dimensions (PLH pouces)	24.75 x 21.75 x 25.5
Dimensions (PLH cm)	63 x 53 x 65
Poids ( livres/kg)	78/35.4

Spécifications sujettes à modification sans préavis


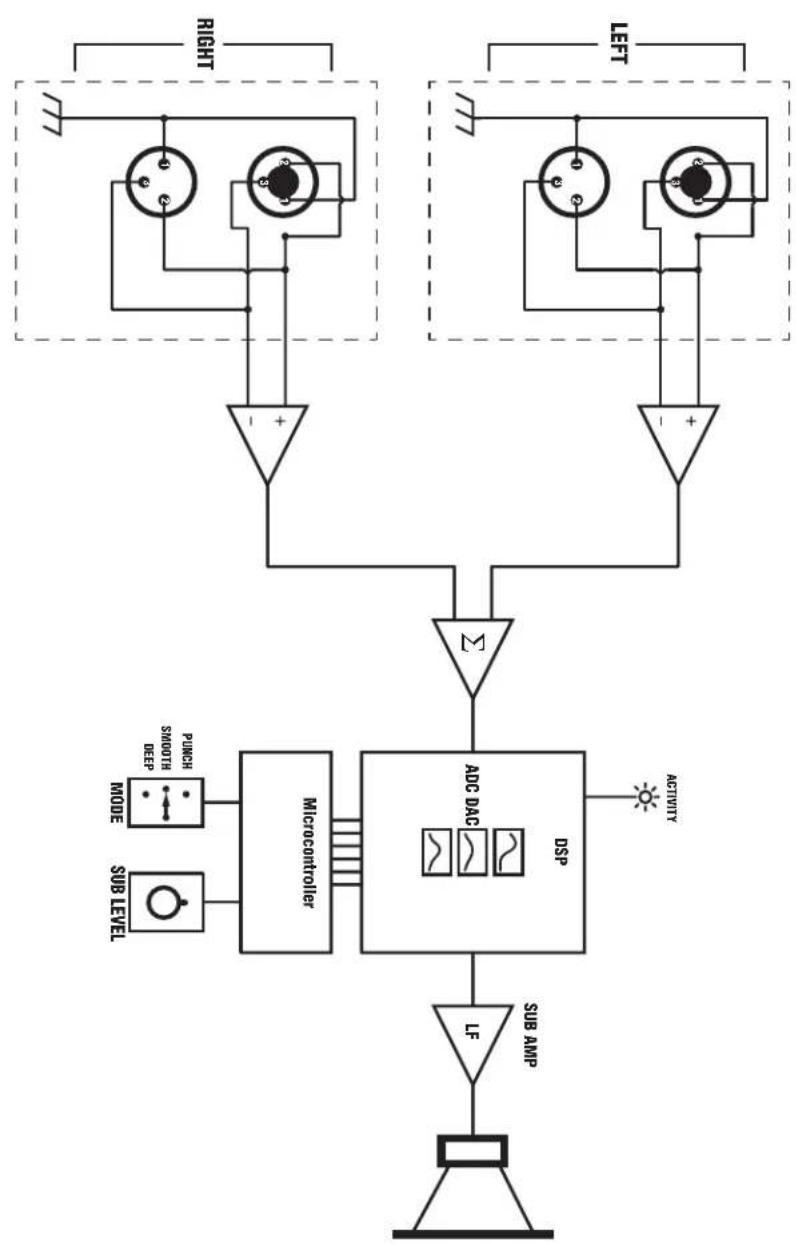

Block-Blag-YXL18SP-00-1V1
DESIGNED BY YORKVILLE SOUND Block Diagram for YXL18SP

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États Unis d'Amérique.
