Caractéristiques	Détails
Type de produit	Caméra de document
Résolution vidéo	1080p (Full HD)
Capteur	CMOS
Zoom	Zoom numérique jusqu'à 16x
Connectivité	USB 2.0, HDMI
Compatibilité	Windows, macOS
Dimensions	Dimensions compactes pour un transport facile
Poids	Léger pour une utilisation mobile
Utilisation	Idéale pour les présentations, l'enseignement et les conférences
Maintenance	Nettoyage régulier de l'objectif recommandé
Sécurité	Utiliser sur une surface stable pour éviter les chutes
Accessoires inclus	Câble USB, support de montage
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - AVerVision F30 AVer

La caméra AVerVision F30 ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la caméra et à une prise de courant fonctionnelle. Essayez de changer de prise ou de câble.

L'image de la caméra est floue, que dois-je faire ?

Assurez-vous que l'objectif de la caméra est propre. Ajustez la mise au point en tournant la bague de mise au point sur l'objectif.

Comment connecter la caméra AVerVision F30 à mon ordinateur ?

Utilisez le câble USB fourni pour connecter la caméra à un port USB disponible sur votre ordinateur. Installez les pilotes nécessaires si cela vous est demandé.

La caméra ne détecte pas de mouvement, est-ce normal ?

Vérifiez si la fonction de détection de mouvement est activée dans les paramètres de votre logiciel. Assurez-vous également que la caméra est bien positionnée pour capturer le mouvement.

Est-il possible d'utiliser la caméra sans logiciel ?

Oui, la caméra peut être utilisée avec des applications de visioconférence ou de capture d'image qui prennent en charge les périphériques USB sans nécessiter de logiciel spécifique.

Comment ajuster l'éclairage lors de l'utilisation de la caméra ?

Utilisez les réglages d'exposition dans le logiciel de capture pour ajuster la luminosité. Assurez-vous également d'avoir un bon éclairage ambiant dans la pièce.

Que faire si le son ne fonctionne pas lors de l'utilisation de la caméra ?

Vérifiez que le microphone de votre ordinateur est activé et sélectionné comme périphérique d'entrée audio. Assurez-vous également que le volume n'est pas coupé.

La caméra AVerVision F30 est-elle compatible avec Mac ?

Oui, la caméra est compatible avec les systèmes Mac. Assurez-vous de télécharger les pilotes appropriés depuis le site Web d'AVer si nécessaire.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, débranchez-la, puis maintenez le bouton de réinitialisation (si disponible) enfoncé pendant quelques secondes tout en la rebranchant.

Où puis-je trouver des mises à jour pour le logiciel de la caméra ?

Les mises à jour logicielles peuvent être trouvées sur le site Web d'AVer, dans la section de support ou de téléchargement.

MODE D'EMPLOI AVerVision F30 AVer

Déclaration de la Commission Fédérale des Télécommunications (FCC) (Classe A)

Remarque - Cet appareil a été testé et jugé conforme aux limites applicables aux appareils numériques de classe A, définies dans la partie 15 du règlement de la FCC. Ces limites ont été conçues pour garantir une protection raisonnable contre les interférences néfastes dans le cadre d'une installation domestique. Cet appareil produit, utilise et peut émettre des fréquences radioélectriques et, s'il n'est pas utilisé conformément aux directives, il est susceptible de causer des interférences radio ou télévision.

Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une installation donnée. Si cet appareil cause des interférences radio ou télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures corectives suivantes:

■ Changez la direction ou déplacez l'antenne réceptrice.
■ Augmentez la distance entre l'appareil et le récepteur.
■ Branchez l'appareil sur une prise relevant d'un circuit différent de celui sur lequel le récepteur est connecté.
- Contactez votre revendeur ou un technicien radio/télévision qualifié pour de l'aide

Classe A de ITE :

La classe A ITE est une catégorie de tous les autres ITE qui satisfait toutes les limites de la classe A ITE mais pas les limites de la classe B ITE. Cet appareil peut être vendu tel quel mais l'avertissement suivant doit être inclus dans les instructions d'utilisation :

Avertissement – Ce produit appartient à la Classe A. Dans un environnement domestique, ce produit est susceptible de causer des interférences radio, et dans ce cas il est possible que l'utilisateur doive prendre des mesures adéquates.

Classe A de la CE (EMC)

Ce produit a été déclaré conforme aux normes du Conseil des Directives pour les lois des Pays Membres, relatives à la Directive de Compatibilité électromagnétique (2004/108/CEE).

Avertissement – Ce produit appartient à la Classe A. Dans un environnement domestique, ce produit est susceptible de causer des interférences radio, et dans ce cas il est possible que l'utilisateur doive prendre des mesures adéquates pour éliminer ces interférences.

DÉCLARATION DE NON-RESPONSABILITÉ

Aucune garantie ni représentation, qu'elle soit explicite ou implicite, n'est donnée quant au contenu, la qualité et l'exactitude du présent document ainsi qu'à sa valeur commerciale ou sa convenance à un usage particulier. L'exactitude des informations contenues dans ce document a été vérifiée minutieusement, cependant nous ne pouvons pas être tenu responsables d'éventuelles erreurs. Les informations contenues dans le présent document sont susceptibles à des modifications sans préavis.

En aucun cas AVer ne pourra être tenu responsable d'éventuels dommages que ce soit, directs, indirects, accidentels, spéciaux ou consécutifs découlant de l'utilisation ou de l'incapacité à utiliser cet appareil ou son manuel, même si elle a été avertie en avance de la possibilité de tels dommages.

MARQUES DE COMMERCE

AVerVision est une marque déposée de AVer Information Inc. IBM PC est une marque déposée de International Business Machines Corporation. Macintosh est une marque déposée de Apple Computer, Inc. Microsoft est une marque de commerce et Windows est une marque déposée de Microsoft Corporation. Tous les autres noms commerciaux ou de produits indiqués dans ce document sont à titre d'information uniquement, et peuvent être des marques enregistrées ou des marques déposées de leurs auteurs respectifs.

COPYRIGHT

© 2011 par AVer Information Inc. Tous droits réservés. Aucune portion de ce document ne peut être reproduite, transmise, enregistrée ou stockée dans un système de restitution, ni traduite en aucune langue que ce soit, par quelque moyen que ce soit, sans l'autorisation écrite préalable de AVer Information Inc.

LE SYMBOLE DE POUBELLE AVEC UNE CROIX DESSUS INDIQUE QUE CET APPAREIL NE DOIT PAS ÊTRE JETÉ DANS UNE POUBELLE ORDINAIRE. VOUS DEVEZ VOUS DÉBARRASSER DE CET APPAREIL, LORSQUE VOUS N'EN AVEZ PLUS BESOIN, EN L'EMMENANT DANS UN POINT DE COLLECTE SPÉCIALEMENT CONÇU POUR LE RECYCLAGE DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES. POUR PLUS D'INFORMATIONS SUR LES POINTS DE COLLECTE POUR LE RECYCLAGE SITUÉS PRÈS DE CHEZ VOUS, CONTACTEZ VOTRE SERVICE DE RECYCLAGE DES APPAREILS RÉSIDENTIELS OU LE MAGASIN OU VOUS AVEZ ACHETÉ CET APPAREIL.

Information de sécurité sur les piles de la commande à distance

• Rangez les piles en un lieu frais et sec.
• Ne jetez pas les piles avec les ordures ménagères Déposez-les aux points de collecte spécifiques ou rapportez-les au magasin, le cas échéant.
• Enlevez les piles en cas de non-utilisation prolongée. Une pile qui fuit peut corroder et endommager la commande à distance ; utilisez les batteries en sécurité.
• Ne mélangez pas, à l'usage, des piles neuves et non neuves.
• Ne mélangez pas, à l'usage, des piles de différents types : alcalines, standard (charbon-zinc) ou rechargeables (nickel-cadmium).
• Ne jetez pas les piles dans le feu.
• Ne mettez pas les bornes d'une pile en court-circuit.

Table des matières

Contenu de la boîte.... 1

Optional Accessories .... 1

Familiarisez-vous avec l'AVerVision F30.... 2

Panneau droit....2

Panneau arrière.... 3

Panneau gauche 4

Panneau de contrôle 4

Télécommande....6

Branchements 10

Ajustez le commutateur TV-RGB.... 10

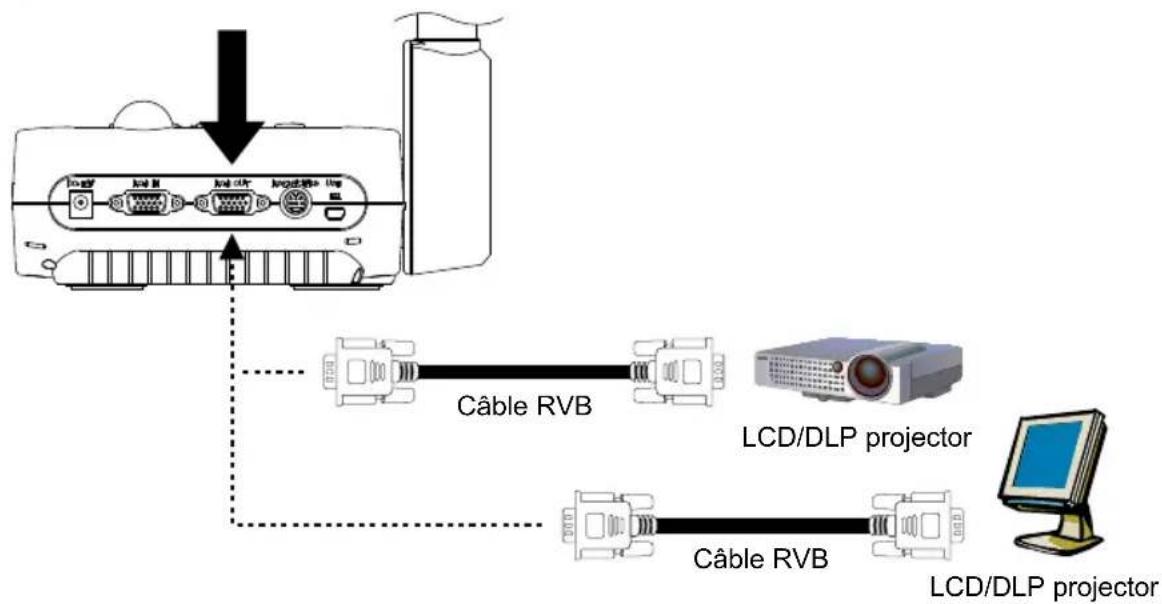

Branchement à un moniteur ou à un projecteur LCD/DLP 10

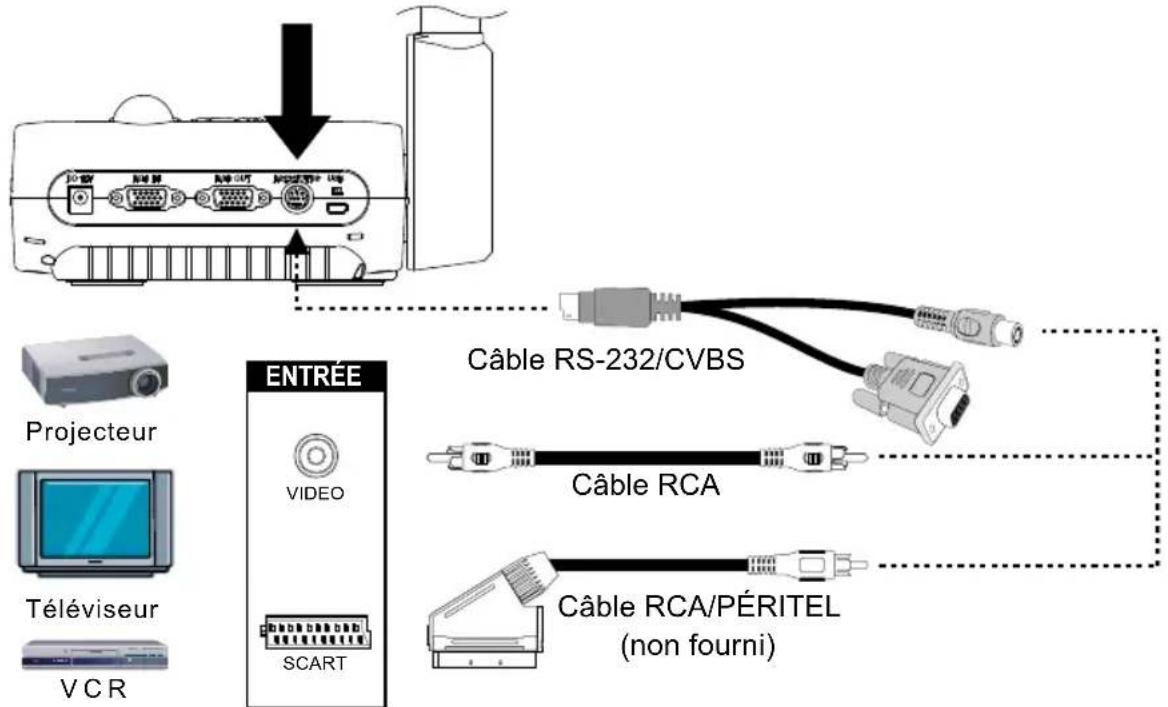

Branchement à un téléviseur....11

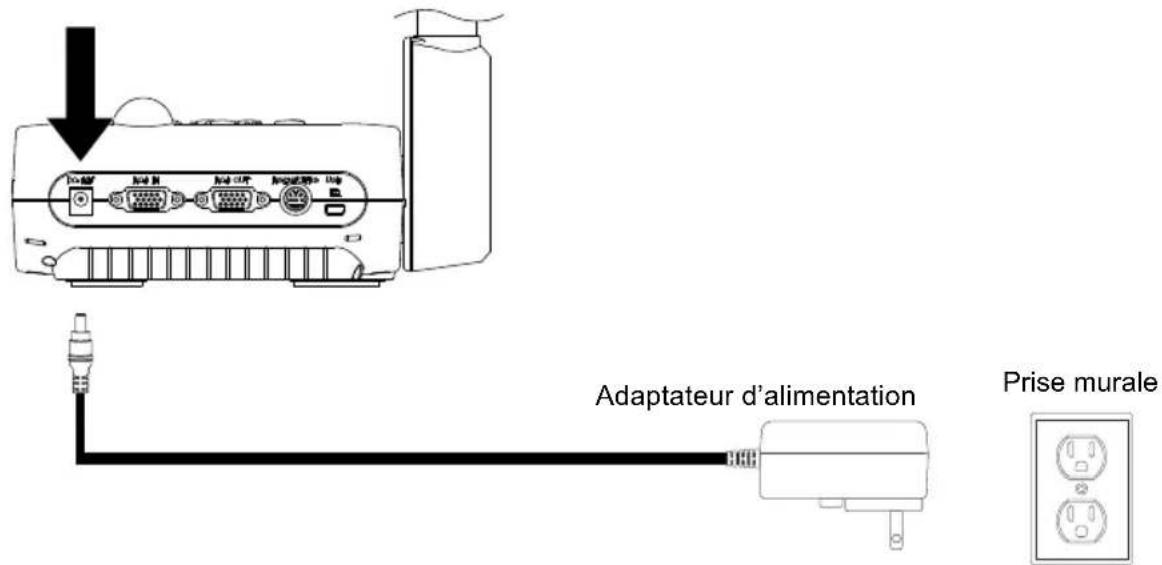

Branchement de l'adaptateur secteur....11

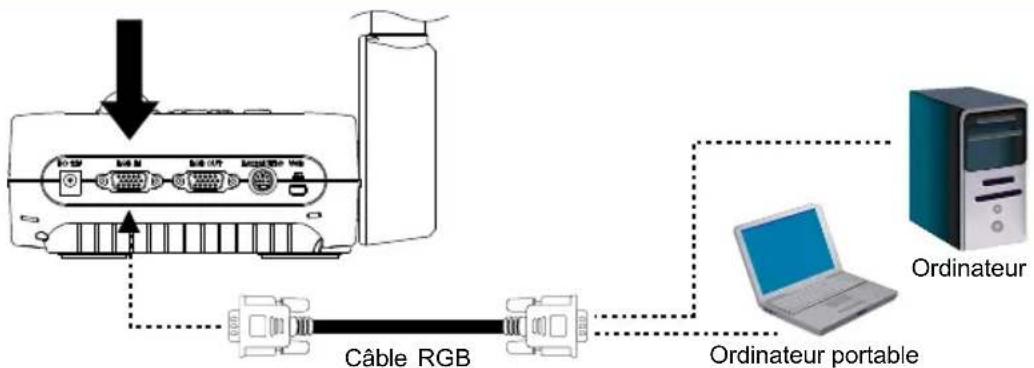

Branchement à un ordinateur.... 12

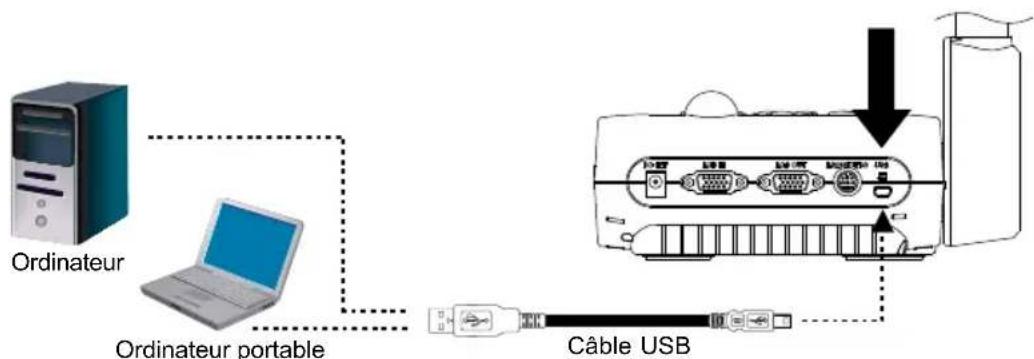

Branchement à un ordinateur via USB 12

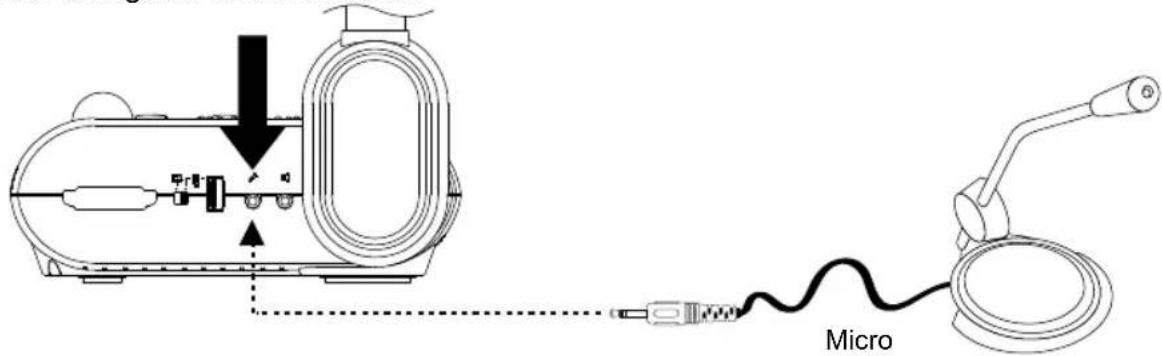

Branchement d'un micro externe.... 13

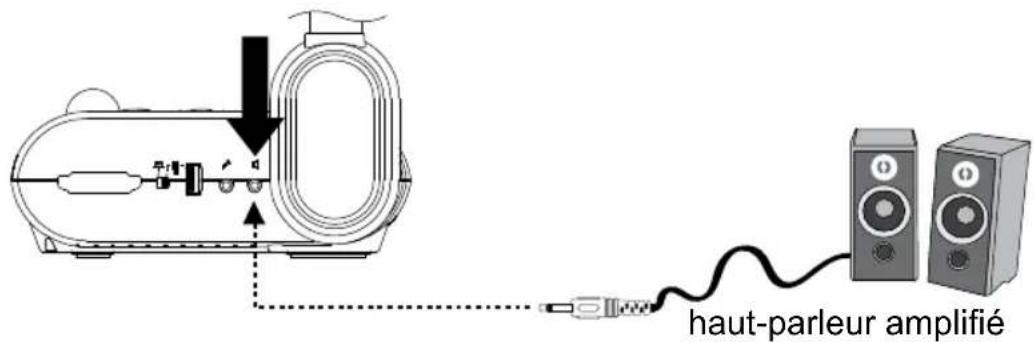

Branchement d'un haut-parleur amplifié.... 13

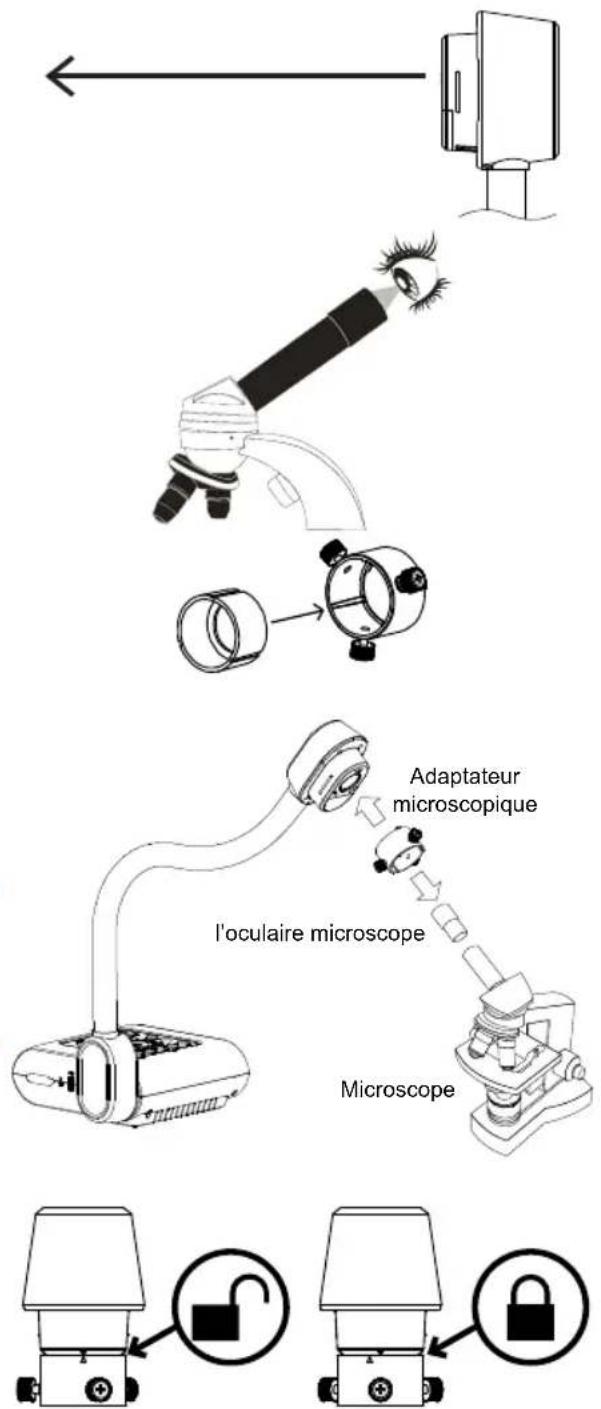

Branchement à un microscope.... 13

Réglage de l’AVerVision F30.... 15

Rangement et manipulation.... 15

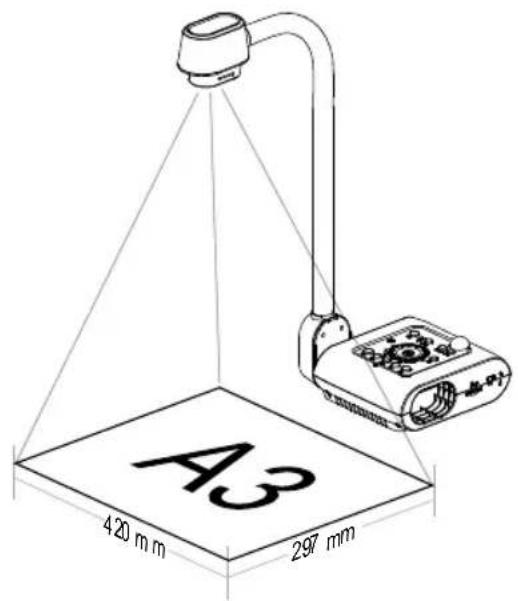

Champ de la caméra 15

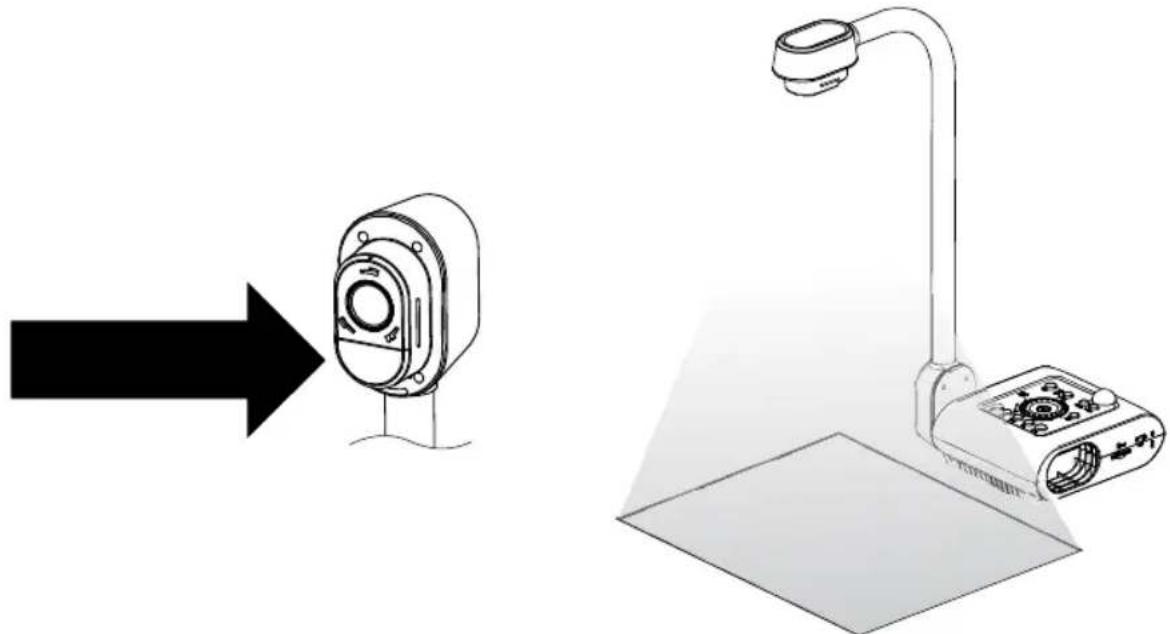

Lampe zénithale 16

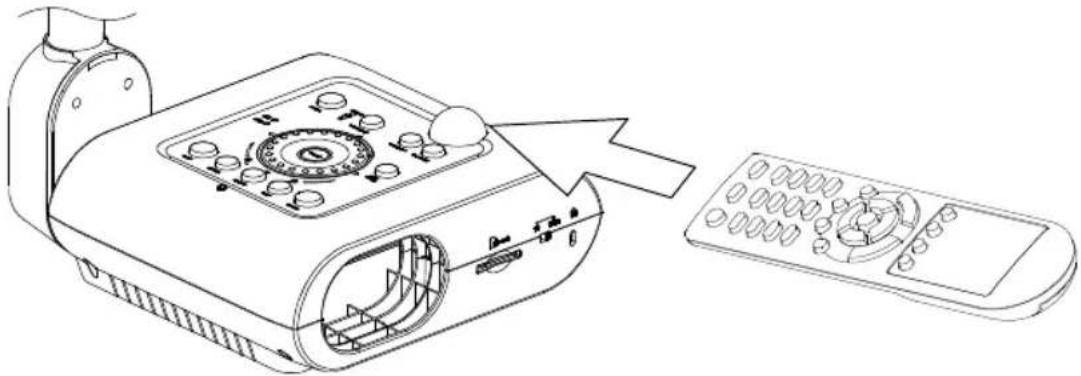

Capteur infrarouge 17

Feuille antireflet 17

Stockage en mémoire externe.... 18

Insertion d'une carte SD 18

Insertion d'un Flash Drive USB....18

MENU OSD....19

Parcourir le menu et les sous-menus 20

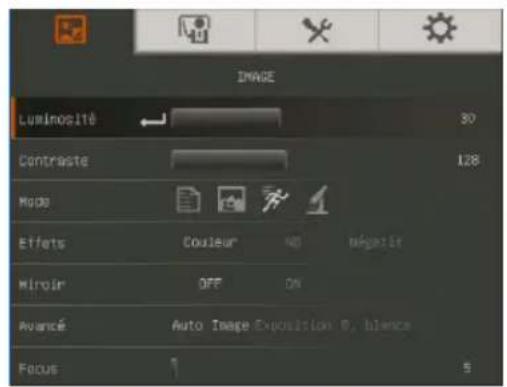

Image 20

Luminosité 20

Contraste 20

Mode....21

Effets....21

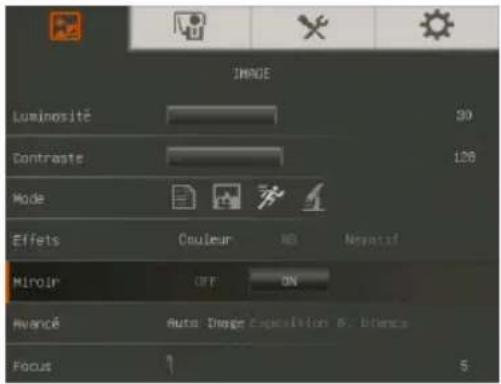

Miroir....21

Avancé....21

Auto Image 22

Exposition 22

Balande des blancs 22

Focus 22

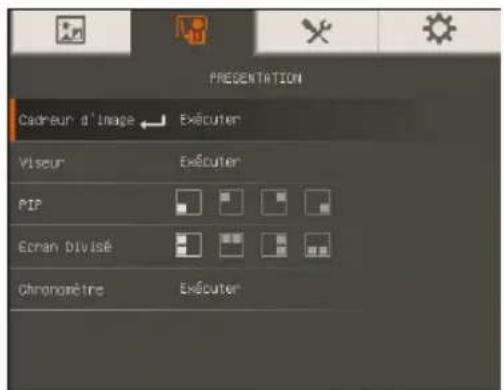

Présentation 23

Cadreur d'image 23

Viseur....24

PIP (image dans l'image).... 24
Ecran divisé 25
Chronomètre....25

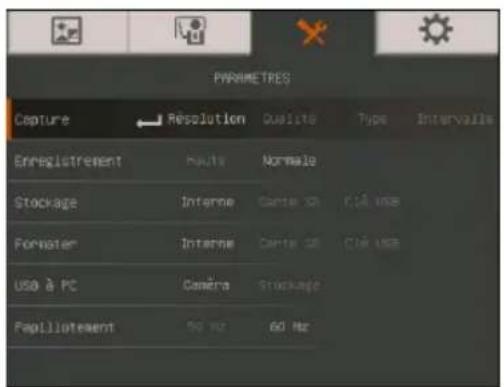

Réglage 25

Capture 25
Résolution....25
Qualité 26
Type 26
Intervalle 26
Enregistrement 26
Stockage 26
Formater 27
USB à PC 27
Papillotement 27

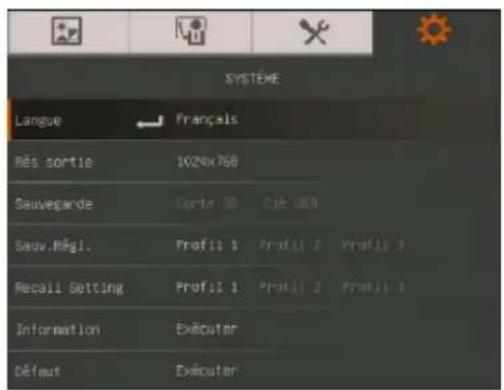

Système 27

Langue 27
Rés sortie....28
Sauvegarde 28
Sauv.Régl. (Enregistrement des paramètres) 28
Rétablir les parameters....28
Information....28
Défaut 29

Mémoire 29

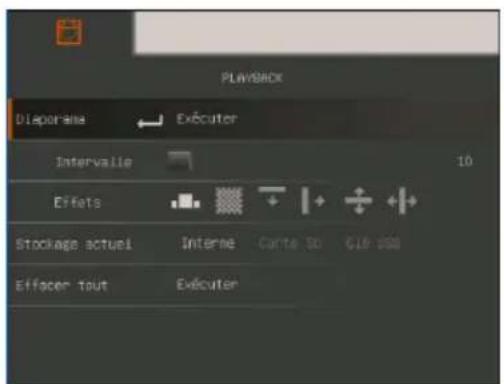

Diaporama 29
Intervalle 29
Effets diaporama....29
Stockage actuel 30
Effacer tout 30

Transfert des Images capturées/Vidéos à un ordinateur...... 30

Caractéristiques techniques.... 31

Image....31
Optique 31
Alimentation 31
Éclairage....31
Entrée/sortie 31
Dimensions 31
Stockage externe 32

Utilisation de l'interface RS-232 I 32

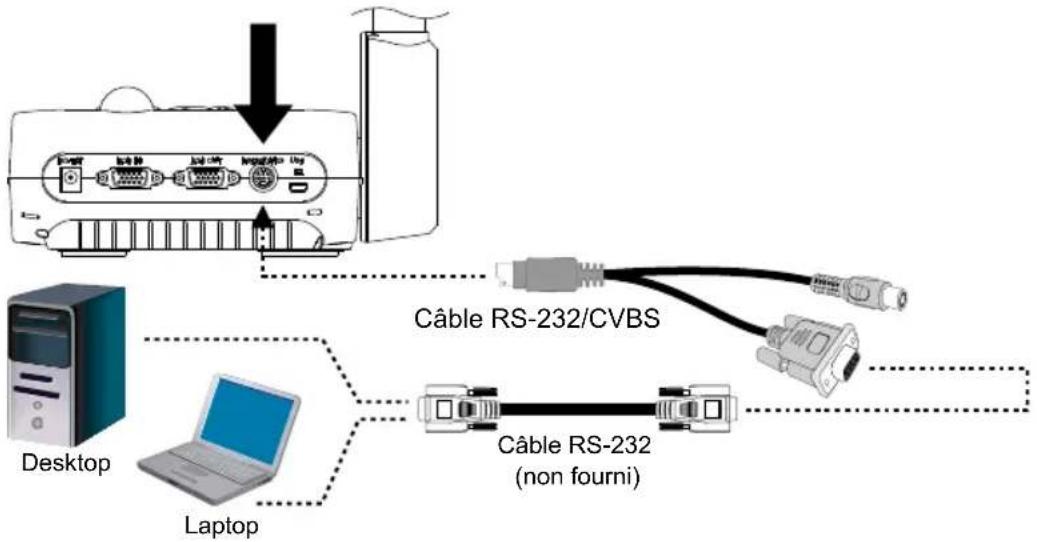

Conexion au RS-232 de l'ordinateur 32

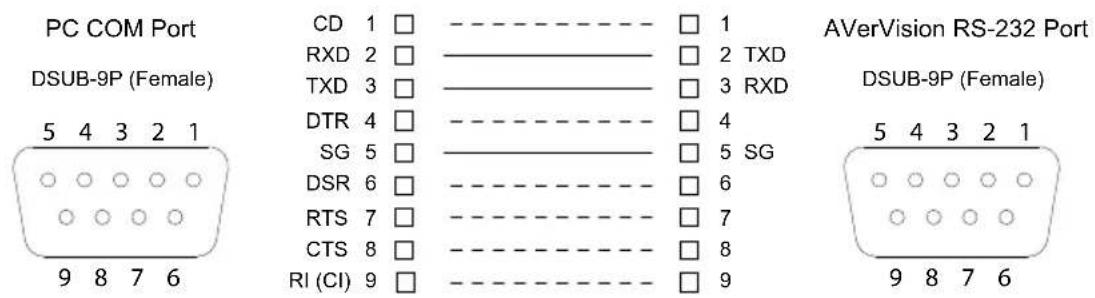

Spécifications du Câble RS-232 32
Spécifications de Transmission RS-232 33
Format de communication RS-232.... 33
Table de commande RS-232 33
RS-232 Acquisition de la table des commandes 38

Guide de dépannage.... 38

Garantie limitée 39

Contenu de la boîte

Assurez-vous que les éléments suivants se trouvent bien dans l'emballage.

Adaptateur secteur (12V, 2A)
* Le Adaptateur secteur sera différent selon le type de prise de courant utilisé dans le pays où il est vendu.

Câble USB

Câble RCA

Câble RGB

Logiciel et CD du manuel

Télécommande (avec piles)

Adaptateur microscope

Coupleur caoutchouc 28 mm

Coupleur caoutchouc 34mm

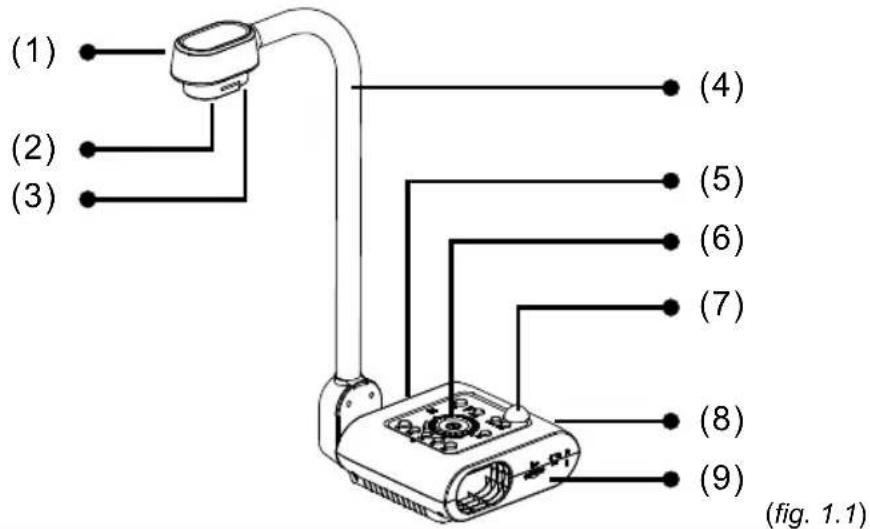

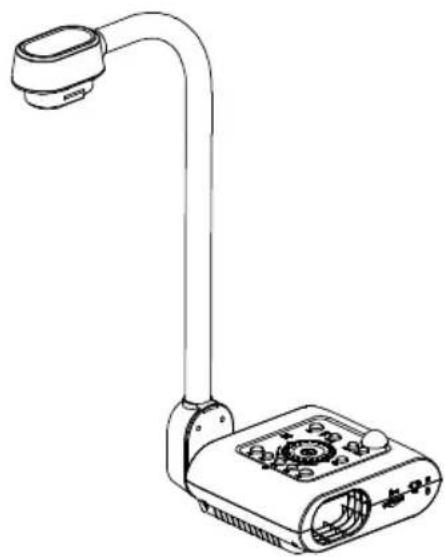

Familiarisez-vous avec l'AVerVision F30

(1)	Tête de la caméra		Contient le senseur de la caméra.
(2)	Objectif de la caméra		Mise au point de la caméra.
(3)	Lampe LED		Lumière pour améliorer les conditions d'éclairage.
(4)	Bras souple	Permet de régler le cadrage.
(5)	Panneau gauche		Connexions pour micro, haut-parleur, lecteur flash USB / souris USB et commutateur USB.
(6)	Panneau de contrôle		Accès facile aux différentes fonctions.
(7)	Capteur IR	Réception des ordres de la commande à distance.
(8)	Panneau	arrière	Connexions pour alimentation, ordinateur, périphérique d'affichage externe RGB/RCA, RS-232 et USB à PC.
(9)	Panneau	droit	Connexions pour le support de la tête caméra, la carte SD, l'interrupteur de la sortie de l'afficheur TV-RGB, et la rainure compatible du verrouillage de sécurité Kensington antivol.

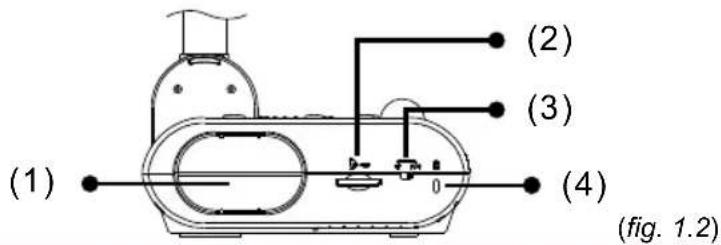

Panneau droit

(1) (2) (3) (4) (fig. 1.2)

Nom Fonction

(1) Compartiment caméra Rangement de la tête caméra.

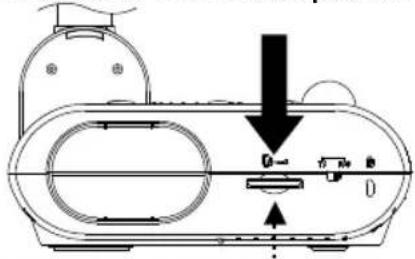

(2) Fente pour carte Insertion de la carte SD (étiquette vers le haut).

Nom Fonction

(3)	Commutateur TV-RGB	Interrupteur TV pour la sortie d'affichage vidéo depuis RS232/CVBS (via connexion RCA), et de RGB vers les ports SORTIE RGB.
(4)	Connecteur antivol	Connexion d'un verrouillage de sécurité compatible Kensington ou d'un périphérique antivol.

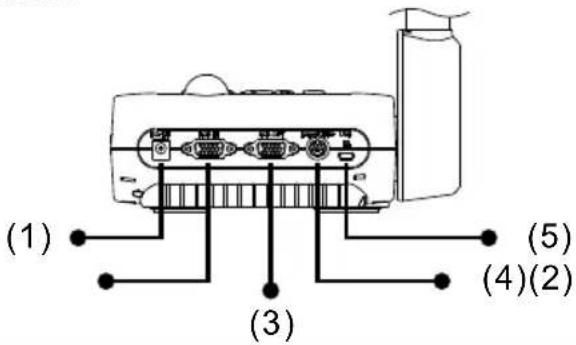

Panneau arrière

(1) (3) (5) (4)(2)

(fig. 1.3)

Nom Fonction
(1) DC12V	Branchez l'adaptateur secteur sur ce port.
(2) Port d'entrée RVB	Entrer le signal depuis un ordinateur ou une autre source et le faire passer par le port SORTIE RGB seulement. Connecter ce port au port de sortie RGB/VGA d'un ordinateur.
(3) Port de sortie RVB	Branchez l'AVerVision F30 à n'importe quel périphérique d'affichage par câble RGB
(4) Port RS-232/CVBS	Branchement du câble RS-232/CVBS (fourni). La prise RCA sort le signal vidéo de la caméra vers un téléviseur ou des appareils vidéo. La prise RS-232 s'utilise pour se brancher au port de série d'un ordinateur, à un panneau de contrôle ou à un contrôle centralisé si on le souhaite.
(5) Port Mini USB	Connector à un port USB d'un ordinateur par un câble USB et utiliser l'AVerVision F30 comme une caméra USB, ou transférer les images/vidéos capturées de la source mémoire à l'ordinateur.

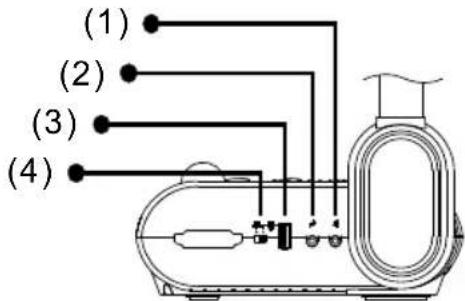

Panneau gauche

(1) (2) (3) (4)

(fig. 1.4)

Nom Fonction
(1)	Port casque d'écoute	Branchement d'un haut-parleur ou d'un casque amplifié pour l'écoute de l'audio et des clips vidéo enregistrés.
(2)	Port micro	Branchement d'un micro avec une prise jack de 3,5 mm. Le micro incorporé se désactive lorsqu'un micro externe est branché sur ce port.

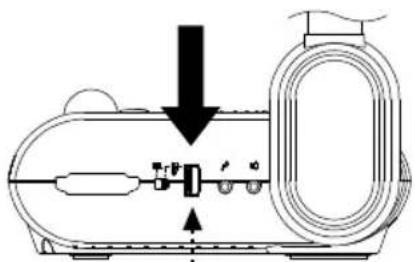

(3)	Port USB	Insérer un lecteur flash USB ; enregistrer les images ou les vidéos directement a partir du lecteur flash USB ou utiliser la souris pour annoter.

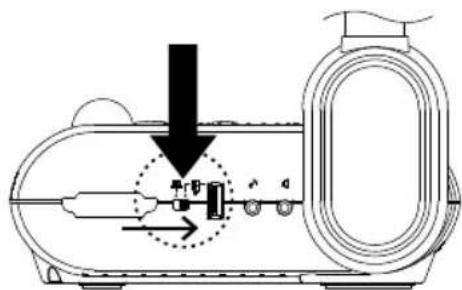

(4)	Commutateur USB	Commuter sur [IMAGE] pour l'enregistrement audio/vidéo directement sur un lecteur flash USB, ou utilisier une souris USB pour annoter et [IMAGE] lorsque vous connectez l'AVerVision F30 à un ordinateur en utilisant un câble USB à partir du port USB arrière.

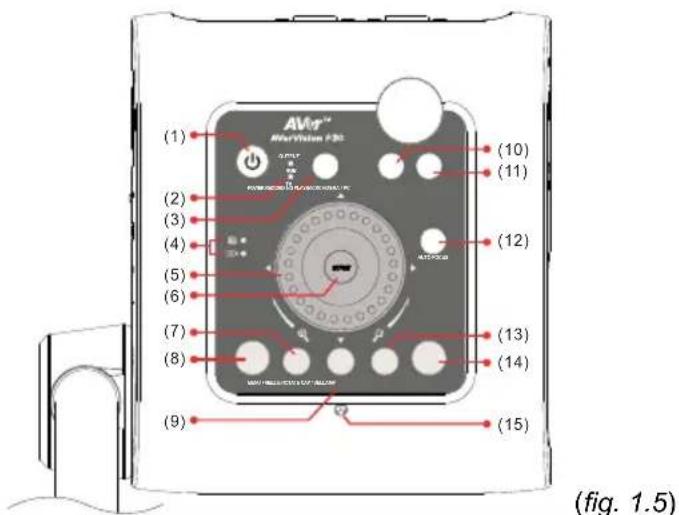

Panneau de contrôle

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) AMr™ AMrVision FSC PUM CONTROL & POWER CONTROL AMR/HEAVS/STOCKEAL AMR/HEAVS/STOCKEAL (fig. 1.5)

Nom Fonction

(1) POWER	Bouton	Marche/Veilleuse.
(2) OUTPUT	LED	Indique la sélection du commutateur TV-RGB pour montrer par quel port est en train de sortir le signal vidéo.TV indique que le signal vidéo sort par le port RS232/CVBS via le connecteur RCA.RGB indique que le signal vidéo sort par les ports SORTIE RGB.

Nom Fonction
(3) RECORDING	Démarrer/arrêter l'enregistrement audio et vidéo. Les enregistrements audio et vidéo ne peuvent être enregistrés que dans une carte SD ou un lecteur Flash USB. Voir Stockage en mémoire externe.
(4) USB Switch LED	Indiquer la sélection du commutateur USB pour montrer quel port USB est activé.▪Vélus permettre d'utiliser l'AVerVision F30 comme caméra USB ou de transférer les images/vidéos capturées de la source mémoire à l'ordinateur.▪v vous permettre d'enregistrer les images/vidéos dans le lecteur flash USB ou d'utiliser une souris USB pour annoter.
(5) Shuttle Wheel	- Tournez la roue navette dans le sens des aguilles d'une montre pour zoomer en avant et dans le sens contraire pour zoomer en arrière sur l'image, en modes Caméra et Lecture seulement.- Appuyez sur les fonctions ▲,▼,◀, et▶ pour panoramiquer sur l'image lorsque vous êtes en mode zoom, pour sélectionner parmi les 16 miniatures, pour passer à la prévisualisation plein écran unique suivante ou précédente en mode lecture, ou pour effectuer une sélection et un réglage dans le menu principal et les sous-menus OSD (voir « Fonctions du menu » pour plus de détails).- Utilisez ▲et▼ pour augmenter ou baisser le volume en reproduction vidéo.- Utilisez ◀et▶ pour reproduire la vidéo en marche arrière ou avant. Déplacez sur l'écran le cadre Cadreur d'image ou le masque Viseur.
(6) [IMAGE]	- Sélection depuis le mode Lecture ou depuis le menu OSD.- Activer/Désactiver la pause en reproduction vidéo.
(7) FREEZE	- Activer/Désactiver la pause pour l'affichage de l'image en mode Caméra.- Arrêter la reproduction audio et vidéo en mode Reproduction.
(8) MENU	Ouvrir et quitter le menu OSD.
(9) ROTATE	Faire pivoter l'image de 90^ , en mode caméra seulement.
(10) CAMERA / PC	Commuter le signal vidéo entre la caméra et l'ordinateur à partir du port ENTRÉE RGB.
(11) PLAYBACK	Visionner et lire les images fixes capturées et les fichiers vidéo.
(12) AUTO FOCUS	Pour régler automatiquement la mise au point.
(13) LAMP	Allumer/éteindre la lampe zénithale.
(14) CAP/DEL	- Capturer une photo en mode Caméra. En mode de capture continue, pressez ce bouton de nouveau pour arrêter.- Effacer la photo/vidéo sélectionnée, en mode Reproduction.
(15) Built-in MIC	Enregistrer le son pendant l'enregistrement d'un clip vidéo. Le son ainsi enregistré sera monaural.

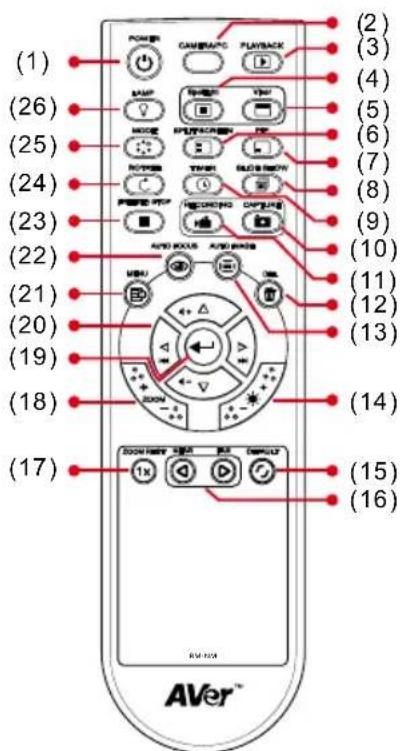

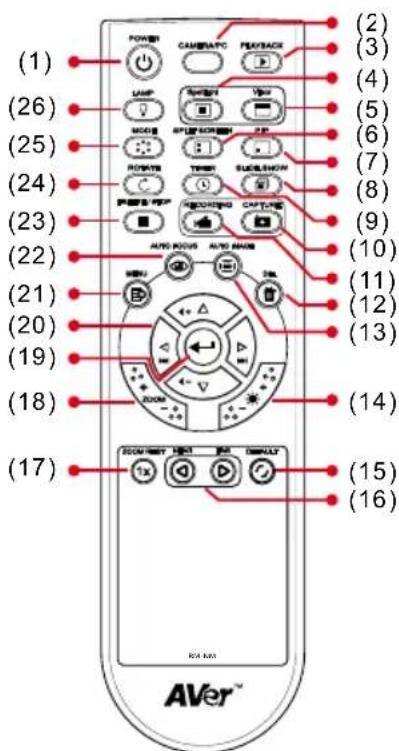

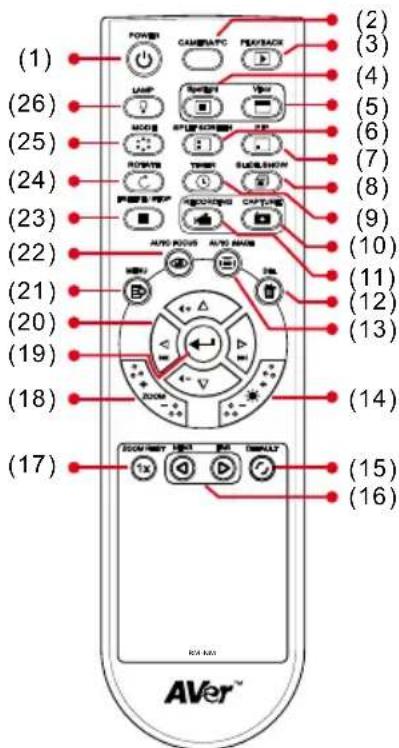

Télécommande

La télécommande utilise deux (2) piles AAA (fournies), à installer correctement (respect des polarités) avant utilisation. Toutes les fonctions de l'AVerVision F30 sont accessibles par la télécommande.

(1) (26) (25) (24) (23) (22) (21) (20) (19) (18) (17) POWER CASHUPPO PROACH AMP Switch View MODE SPRING SWITCH OFF AUTO TENET SLEEP SWITCH PRESS SWITCH RADIO/RADIO CAP/AVG AUTO FLOOR AUTO MOUNT AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AVer™

(fig. 1.6)

Nom Fonction

(1) POWER Bouton Marche/Veilleuse.
(2) CAMERA / PC Passez d'un mode à un autre : mode Caméra, et mode PC.

• Le mode Caméra affiche le signal vidéo de la caméra intégrée.
• Le mode PC affiche le signal vidéo du port ENTRÉE RVB du AVERVISION F30.

(3) PLAYBACK Visionner les photos/vidéos capturées à partir de la mémoire en 16 images miniature.
(4) SPOTLIGHT Appeler le sous-menu Cadreur d'image.

Cadreur d'image surimprime une boîte-cadre sur l'écran de présentation. Vous pouvez anjuster la taille de la boîte et déplacer celle-ci.

Dans le sous-menu Cadreur d'image, les options suivantes sont disponibles.

Colour d'Image CMYK Ostre Coulour

ON/OFF (Marche/Arrêt) – sélectionnez d'exécuter/annuler l'Cadreur d'image.

Appuyez sur ← pour passer à la sélection suivante.

Shade (Ombre) – réglage de l'opacité de la surface extérieure à la boîte. La surface ombrée sera complètement noire si vous vous réglez sur le niveau 100.

Appuyez sur ← pour passer à la sélection suivante.

Color (Couleur) – sélection de la couleur du cadre Cadreur d'image. Appuyez sur

pour passer à la sélection suivante.

OK – appuyer sur pour la prise d'effet du réglage. Si vous sélectionnez ON, le cadre apparaîtra et clignotera.

Utilisez les boutons ▲, ▼, ◀, et ▶ pour ajuster la taille du cadre et appuyez sur

pour fixer la taille voulue ; OFF nera le sous-menu.

Pour éteindre l'Cadreur d'image, réappuyez sur 📄.

(5) VISOR Appelez le

sous-menu Viseur. Viseur couvre une partie de l'écran de la présentation, et permet au présentateur de dévoiler l'information à mesure qu'il le souhaite. Dans le sous-menu Viseur, les options suivantes sont disponibles.

V1004 OK OFF OK/No 50

ON/OFF (Marche/Arrêt) – sélectionnez d'exécuter/annuler l'Viseur. Appuyez sur

pour passer à la sélection suivante.

Shade (Ombre) – réglage de l'opacité de la surface masquée. La surface ombrée sera complètement noire si vous vous réglez sur le niveau 100. Appuyez sur

pour passer à la sélection suivante.

OK – appuyer sur pour la prise d'effet du réglage. Si vous sélectionnez ON, le haut de l'écran de la présentation sera légèrement exposé. Utilisez les boutons ▲, ▼, ◀, et ▶ pour dévoiler une plus grande partie de la surface masquée ; et OFF fermera le sous-menu. Pour éteindre l'Viseur, réappuyez sur

(6) SPLIT SCREEN

Partager l'écran en deux. Un côté affiche l'image en direct de la caméra intégrée, l'autre côté affiche 8 miniatures photo/vidéo à partir de la mémoire.

(7) PIP Montrer en miniature une photo/vidéo capturée à partir de la mémoire dans un coin de l'écran en mode Caméra.

(1) (26) (25) (24) (23) (22) (21) (20) (19) (18) (17) POWER CAMBRATRC PEAVBACK LAMP RIVER VDD MOSS SPLC SCREEN TEN SAGLEMON POTATO BEET CAP/THY AUTO ROCCS AUTO ANNOS AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AVer™

(fig. 1.6)

Nom Fonction

(8) SLIDE SHOW Marche/Arrêt automatique, montrant successivement les photos/vidéos capturées.
(9) TIMER Appeler le sous-menu du temporisateur. Sélectionnez de démarrer/mettre en pause/arrêter le compte à rebours du temporisateur, et réglez-en la durée.

ChromeTree Curbo 60 OK

(10) CAPTURE Capturer une photo en mode Caméra. En mode de capture photo continue, appuyer de nouveau sur ce bouton pour arrêter.
(11) RECORDING Marche/Arrêt de l'enregistrement audio et vidéo. Les données vidéo ne peuvent être enregistrées que dans une carte de mémoire SD ou dans un flash drive USB.
(12) DEL Effacer les photos/vidéos sélectionnées en mode Reproduction.
(13) AUTO IMAGE Permet de régler automatiquement la balance des blancs et l'exposition.
(14) BRIGHTNESS Réglage de brillance. +/-
(15) DEFAULT Restaurer les paramètres d'usine.
(16) NEAR / FAR Mise au point manuelle.
(17) ZOOM RESET Remettre le zoom à la valeur 100 %.
(18) ZOOM +/- - Augmenter/Diminuer le grossissement de l'image en mode caméra ou reproduction photo.

- Permet aussi de passer facilement à la précédente ou à la suivante des 16 miniatures de prévisualisation.

(19) ← - Sélection depuis le mode Lecture ou depuis le menu OSD. - Activer/désactiver la pause en reproduction vidéo.

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) AVer™ POWER CAN/BRATC PLAYBACK SAMP Playbox VDD MOSS PLAYBACK OFF TWO SLIGHT RISK PICKER HOLDEN CAPSICUM AUTO ROUS AUTO ROUS USB1 USB2 USB3 USB4 USB5 USB6 USB7 USB8 USB9 USB10 USB11 USB12 USB13 USB14 USB15 USB16

(fig. 1.6)

Nom Fonction

(20) ▲, ▼, ◀, & ▶

• Se déplacer dans l'image quand elle est grossie (zoom en x10 ou plus) en mode live ou en mode reproduction photo.
• Déplacer la sélection en mode Reproduction ou dans le menu OSD.
• Utilisez ▲ et ▼ pour augmenter ou baisser le volume en reproduction vidéo.
• Utilisez ◀et▶ pour reproduire la vidéo en marche arrière ou avant.
• Déplacez sur l'écran le cadre Cadreur d'image ou le masque Viseur.

(21) MENU Ouvrir ou quitter le menu OSD.
(22) AUTO FOCUS Pour régler automatiquement la mise au point.
(23) FREEZE / STOP - Geler l'image live. - Arrêt de la reproduction vidéo.
(24) ROTATE Faire pivoter l'image de 90° en mode Caméra et en mode Reproduction.

(25) MODE Sélectionnez parmi 6 modalités:

Sharp (net) – Régler le contraste le long des bords pour rendre le texte plus visible.

Graphique – réglez le gradient de l'image.

Motion (vidéo) - augmentez le nombre d'images/seconde. Ce mode exige de bonnes conditions de lumière.

Microscope – réglage automatique du zoom optique pour l'utilisation avec un microscope.

(26) LAMP Allumer/éteindre la lampe zénithale.

Branchements

Avant de faire un branchement, assurez-vous qu'aucun des appareils ne soit allumé. Si vous n'êtes pas sûr de l'endroit où vous brancher, voyez simplement les illustrations des connections ci-après et consultez également le mode d'emploi de l'appareil auquel vous allez brancher l'AVerVision F30.

Ajustez le commutateur TV-RGB

Le commutateur TV-RGB sélectionne la sortie de l'affichage. Mettez-le sur RGB (à droite) pour sortir le signal par une connexion RGB, ou sur TV (à gauche) pour sortir le signal par une prise RCA. (see fig. 1.2 # 3)

Commutateur	Port AVerVision		Port Périph. d'Affichaget
RGB	Sortie RGB	To	Entrée RGB
TV	RS232/CVBS (utilisez un câble RS-232/CVBS)		Entrée VIDEO

Branchement à un moniteur ou à un projecteur LCD/DLP

Repérez le port d'entrée RGB (VGA) du périphérique d'affichage graphique et raccordez-le au port de SORTIE RGB de l'AVERVISION F30.

Assurez-vous que l'interrupteur TV/RVB est réglé sur RVB.

Branchement à un téléviseur

Repérer le port d'entrée VIDEO ou Péritel RGB (s'il existe) du téléviseur ou de l'appareil vidéo (par exemple un magnétoscope) pour enregistrer votre présentation et branchez-le à la prise RCA du câble RS-232/CVBS.

Projecteur Téléviseur V CR ENTRÉE VIDEO SCART Câble RS-232/CVBS Câble RCA Câble RCA/PÉRITEL (non fourni)

Branchement de l'adaptateur secteur

Branchez la source d'alimentation sur une prise secteur 100V\~240V CA. Une fois branché, l'appareil se met automatiquement en mode veille. Appuyez sur ⏻ pour l'allumer.

Adaptateur d'alimentation Prise murale

Branchement à un ordinateur

Repérez le port de sortie RGB (VGA) de l'ordinateur et raccordez-le au port d'ENTRÉE RGB de l'AVerVision F30. Le signal vidéo du port d'ENTRÉE RGB est diffusé en continu aux ports de SORTIE RGB.

• Pour afficher l'image sur l'ordinateur, appuyez sur le bouton Caméra/PC du tableau de commandes ou de la commande à distance afin de passer l'AVerVision F30 en mode ordinateur.
• Pour qu'un ordinateur portable produise une image, utiliser la commande clavier (FN+F5) pour passer d'un mode à l'autre. Pour une commande différente, vous référer au manuel de votre ordinateur portable.

Branchement à un ordinateur via USB

1. Mettez le commutateur du port USB du panneau de gauche sur PC et la LED PC du panneau de commandes s'allumera. Ceci vous permettra d'utiliser l'AVerVision F30 comme caméra USB ou de transférer les photos/vidéos capturées de la source mémoire à l'ordinateur. Voyez aussi « Transférer un fichier de l'AVerVision F30 à l'ordinateur ».

1. Repérez le port USB de l'ordinateur et raccordez-le au port d'ordinateur de l'AVerVision F30.

Branchement d'un micro externe

Branchez un micro monaural muni d'une prise jack de 3,5 mm au port 📋. Le micro incorporé du panneau de commandes se désactive lorsqu'on branche un micro externe. Le son enregistré sera monaural.

Micro

Branchement d'un haut-parleur amplifié

Branchez un haut-parleur amplifié muni d'une prise jack de 3,5 mm au port 📄. Seul le son de la reproduction vidéo est pris en charge.

Nous vous recommandions de brancher un haut-parleur amplifié au port de sortie audio. Prenez garde quand vous mettez un casque. Baissez le volume avec la commande à distance pour vous éviter le risque d'un dommage auditif par excès de volume.

haut-parleur amplifié

Branchement à un microscope

Vous pouvez aussi connecter le AVerVision F30 à un microscope pour vous permettre de regarder des objets microscopiques sur un grand écran sans vous fatiguer les yeux.

1. Changer le mode d'affichage à « Microscope ». Appuyez sur MENU > sélectionnez l'onglet IMAGE > sélectionnez MODE > sélectionnez (microscope) et appuyez sur ←.

LUX/No/16 Contraste Mode Effets Couleur OFF Auto Image Escavation & blank Focus

Français

1. Pointez la tête caméra vers un point le plus lointain possible et appuyez sur AUTO FOCUS (mise au point automatique).
2. Ajustez la mise au point du microscope.
3. Sélectionnez le coupleur caoutchouc le plus adéquat pour la taille de l'oculaire du microscope, et insérez-le dans l'adaptateur microscope.
4. Enlevez l'oculaire du microscope et raccordez-le à l'adaptateur microscope muni du coupleur en caoutchouc. Serrez les 3 vis moletées jusqu'à ce que l'oculaire tienne dans l'adaptateur.

Nous recommandons d'utiliser des oculaires de 15,5 mm ou plus d'eye relief (séparation admissible entre l'œil et l'oculaire).

1. Raccordez l'adaptateur microscope à le tête caméra AVerVision. Puis raccordez-le à l'AVerVision et au microscope.

Assurez-vous que les flèches gravées sur la tête caméra et sur l'adaptateur soient du même côté, raccordez puis tournez dans le sens des aiguilles d'une montre pour verrouiller en faisant coïncider les flèches.

Adaptateur microscopique l'oculaire microscope Microscope

Réglage de l'AVerVision F30

Cette section explique comment régler et ajuster le AVerVision F30 pour répondre à vos besoins.

Rangement et manipulation

La taille du champ peut atteindre 420x297mm, ce qui permet de cadrer une feuille DIN A3 en format vertical.

A3 420 mm 297 mm

Si la tête caméra est en position verticale, appuyez deux fois sur PIVOTER dans le panneau de commandes ou dans la télécommande pour redresser l'image.

Pour inverser l'image (effet miroir), appuyez sur MENU > sélectionnez Mirror (miroir), appuyez sur ⬇ et sélectionnez ON.

Luminosité Contraste Mode Effets Miroir Avance Focus 30 126 Couleur Off Auto Image Exposition & Blanca 5

Lampe zénithale

Appuyez sur le bouton LAMP (lampe) du panneau de commandes ou de la télécommande pour allumer ou éteindre la lampe.

Pointez la télécommande vers le capteur infrarouge pour faire fonctionner l'appareil.

La feuille antireflet est recouverte d'un film spécial qui permet d'éliminer les reflets qui peuvent apparaître lors du visionnage d'objets très brillants ou glacés, comme les magazines ou les photographies. Il suffit de placer la feuille antireflet sur le document brillant pour réduire la lumière réfléchie.

Stockage en mémoire externe

L'AVerVision F30 prend en charge aussi bien la carte de mémoire SD que le flash drive USB afin que l'on puisse enregistrer plus de photos et de vidéos avec son. L'AVerVision F30 détecte la présence d'un dispositif de stockage externe, et utilise automatiquement le dernier dispositif de stockage détecté. Si aucun dispositif externe de stockage n'est connecté, toutes les images fixes capturées seront enregistrées dans la mémoire interne.

Insertion d'une carte SD

Insérez la carte à fond, avec les contacts vers le bas. Pour enlever la carte, poussez pour la libérer puis tirez. Le système prend en charge les cartes SD d'une capacité de 1Go à 32Go (FAT32). Nous conseillons d'utiliser des cartes SDHC de classe 6 ou mieux, pour des enregistrements de haute qualité.

carte SD

1. Placez le commutateur USB du panneau de gauche sur 📋. L'AVerVision F30 détectera alors le lecteur flash USB et la LED 📋 du panneau de commandes s'allumera.

1. Branchez le lecteur flash USB au connecteur USB. L'AVerVision F30 prend en charge des lecteurs flash USB de 2 GB à 64 GB (FAT32). L'idéal est de formater le lecture flash USB avec l'AVerVision F30 pour de meilleurs enregistrements vidéo.

Flash Drive USB

Il y a 4 onglets dans le menu OSD : IMAGE, PRESENTATION, REGLAGE et SYSTÈME. En mode Reproduction, on peut accéder au Menu OSD REPRODUCTION pour activer la fonction Diaporama et modifier, si vous le souhaitez, les réglages d'intervalle et de transition

Pour la sortie TV, la RÉSOLUTION sera désactivée dans la liste du menu PARAMÉTRAGE.

Luminosité Contraste Mode Effets Couleur MD négat lt Miroir OFF ON Avancé Auto Image Exposition 0, blanca Focus


PRESENTATION Cadreur d'Image ← Exécuter Visseur Exécuter PIP Ecran Divise Chronorétrie Exécuter

PRESENTATION

PARAMETRES Capture ← Resolution Qualité Type Intervalle Enregistrement Inputs Normale Stockage Interne Carte 50 C#e use Former Interne Carte 50 C#e use USA à PC Camera Stockage Fapilloteant 50 Hz 60 Hz

REGLAGE

SYSTÈME Langue Français Rés sortie 1024x758 Sauvesgarde Carte 30 Cité USB Sauv.Régil. Profil 1 Profil 2 Profil 3 Recall Setting Profil 1 Profil 2 Profil 3 Information Executer Défaut Executer

SYSTÈME

PLAYBACK Diaporana Executor Intervalie 10 Effets Stockage actuel Interne Curte 3D CIB US$ Effacer tout Executor

MÉMOIRE

Parcourir le menu et les sous-menus

1. Appuyez sur le bouton MENU de la télécommande ou du panneau de commandes.
2. Appuyez sur ▶ et sur ◀ pour vous déplacer parmi les onglets
3. Appuyez sur ▼ et sur ▲ pour choisir une sélection dans la liste du menu.
4. Appuyez sur ← pour faire une sélection.
5. Utilisez ▶ et ◀ pour régler un paramètre ou pour faire une sélection.
6. Appuyez sur pour entrer au sous-menuto enter submenu.
7. Appuyez sur MENU pour fermer le menu OSD.


Écran du menu Fonction

Luminosity Contraste Mode Effects Douleur Alpha 13 Wind-U OFF Auto Image Frequency & Numbers Focus 1 5

Luminosité

Réglez manuellement la brillance de 0 à 63.

DINASE Luminosity Contraste 100 Mode Effects Colour Diff Target ID Mirror OFF On Avance Auto-Image Properties & Finance Focus 5

Contraste

Réglez manuellement le contraste de 0 à 255 pour des environnements lumineux et sombres.

Écran du menu Fonction

DRIVE Luminosity 50 Contrasts 120 Mode effects Crossover 16 Mirror OFF On Avance Auto Image Evolution & Blanche Focus 7 5

Mode

Sélectionnez parmi les divers paramétrages d'affichage des images.

Sharp (net) – Régler le contraste le long des bords r rendre le texte plus visible.

Graphique – réglez le gradient de l'image.

Motion (vidéo) - augmentez le nombre

d'images/seconde. Ce mode exige de bonnes conditions de lumière.

Microscope – réglage automatique du zoom optique r l'utilisation avec un microscope.

Conversion de l'image : positive (couleurs normales), monochrome (noir et blanc) ou négative.

Sélectionner inverser l'image en mode Caméra.

Sélectionnez pour paramétrer l'image automatique, l'exposition et la balance des blancs.

Écran du menu Fonction

Sélectionnez ON ou OFF pour régler automatiquement la balance des blancs et l'exposition, et pour corriger la compensation de couleur et d'exposition.

Ceci établira également l'allumage automatique de la lampe si la lumière est insuffisante pour que la caméra fasse la mise au point.

Auto Auto Small Exposition Volume

Exposition

Sélectionnez le réglage de l'exposition.

Auto – réglage automatique de l'exposition et de la quantité de lumière requise.

Manuel – réglez manuellement l'exposition. Le niveau maximum est 100.

Sélectionnez le réglage de la balance des blancs pour différentes conditions d'éclairage ou différentes températures de couleur.

AUTO – réglage automatique de la balance des blancs.

MANUEL – réglez manuellement les niveaux de rouge et de bleu. La valeur maximale pour chacun d'eux est 255.

DNMO Luminosity 30 Densitrate 128 Mode Effects Couleur 60 Begin it Angle OFF 50 Avance Auto Stage Transition B. blancs Focus 5

Focus

Réglage manuel de la mise au point.

Présentation

Écran du menu Fonction

PRESENTATION Cadreur d'Image ← D:\Escuter Viseur D:\Escuter FTP Econ Divisê Chronoétrée D:\Escuter

Cadreur d' image

Cadreur d'image superpose un cadre sur l'écran de la présentation. Vous pouvez déplacer l'Cadreur d'image à travers l'écran de la présentation à l'aide des boutons ▲, ▼, ◀, et ▶. Sélectionnez Execute (exécuter) pour appeler le sous-menu Cadreur d'image.

Dans le sous-menu Cadreur d'image, les options suivantes sont disponibles.

Cadneur d' Image OK OFF Gabre 0 Couleur OK

ON/OFF (Marche/Arrêt) – sélectionnez d'exécuter/annuler l'Cadreur d'image. Appuyez sur ← pour passer à la sélection suivante.

Shade (Ombre) – réglage de l'opacité de la surface extérieure à la boîte. La surface ombrée sera complètement noire si vous vous réglez sur le niveau 100.

Appuyez sur ⬇ pour passer à la sélection suivante.

Color (Couleur) – sélection de la couleur du cadre

Cadreur d'image. Appuyez sur ⬏ pour passer à la sélection suivante.

OK – appuyer sur ⬤ pour la prise d'effet du réglage. Si vous sélectionnez ON, le cadre apparaîtra et clignotera.

Utilisez les boutons ▲,▼,◀, et ▶ pour ajuster la taille du

cadre et appuyez sur pour fixer la taille voulue ; OFF fermera le sous-menu.

Écran du menu Fonction

DISEMATION Cadreur d'Image Excluter Viseur Excluter PIP Erosin Display Dihronometre Excluter

Viseur

Viseur recouvre l'écran de présentation. Une petite partie dans le haut de la présentation reste visible. Utilisez les boutons ▲, ▼, ◀, et ▶ pour dévoiler une plus grande partie de la zone masquée. Sélectionnez Execute (exécuter) pour appeler le sous-menu Viseur.

Dans le sous-menu Viseur, les options suivantes sont disponibles.

v1644 01 50 8x70 50

ON/OFF (Marche/Arrêt) – sélectionnez d'exécuter/annuler

l'Viseur. Appuyez sur ← pour passer à la sélection suivante. Shade (Ombre) – réglage de l'opacité de la surface masquée. La surface ombrée sera complètement noire si vous vous réglez sur le niveau 100. Appuyez sur ← pour passer à la sélection suivante.

OK – appuyer sur ⬤ pour la prise d'effet du réglage. Si vous sélectionnez ON, le haut de l'écran de la présentation sera légèrement apparent. Utilisez les boutons ▲, ▼, ◀, et ▶ pour dévoiler une plus grande partie de la surface masquée ; et OFF fermera le sous-menu.

PRESENTATION Cadreur d Image Visitor Visitor PIP Econ Ovisie Chronometre Evisiter

PIP (image dans l'image)

Sélectionnez l'emplacement de l'écran d'affichage des miniatures et affichez-le dans un coin de votre écran pour rappeler l'image capturée depuis la mémoire en mode Caméra. Sélectionnez OFF pour annuler la PIP.

Coin inférieur gauche
Coin supérieur gauche
Coin supérieur droit
Coin inférieur droit

Écran du menu Fonction

Preseturation Cadreur d'Image Évacutan Viseur Évacutan PIP Erosin Divisé Dronometre Évacutan

Ecran divisé

Partagez l'écran en deux. La moitié de l'écran affiche les huit images miniature et l'autre moitié affiche l'image de la caméra AVerVision F30.

Sélectionnez le lieu d'affichage de la reproduction des 8 images en miniature. Sélectionnez OFF pour annuler l'écran divisé.

Gauche Droite

Haut Bas

Presentation Cadreur d'Jange Vipion PIP ECON DIVISÉ Chromonètre Evicouter

Chronomètre

Démarrer/mettre en pause/arrêter le temporisateur, et en régler la durée. Le temporisateur se met automatiquement à compter en avant lorsque le compte à rebours arrive à zéro, pour montrer le temps écoule. Même si vous passez dans les modes Reproduction, PC ou Caméra, le temporisateur continue à compter.

Réglage

Écran du menu Fonction

PHOVE TREE Capture Resolution Qualify Type Intervalize ON/OFFIC/RESPECT HOLD NORMAL Package Internal Carton 32 C14 1000 Parameter Internal Carton 32 C14-UPS USB & PC Capacitor Clearance Papilliserment 50 Hz 60 Hz

Capture

Sélectionnez de paramétrer la résolution, la qualité et le type de capture, et la durée des intervalles.

Properties Feature Properties Audio Audio Bitmap Theta Audio Audio Audio & int Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Music

Résolution

Sélectionnez la taille de la capture. Pour la valeur 3M, la taille de résolution de la capture est 2592 X 1944.

Écran du menu Fonction

Sélectionnez le paramètre de compression de capture.

Sélectionnez le type de capture.

Simple - capture d'une seule image.

Continu - capture d'images successives.

Définir l'intervalle de temps pour la capture continue.

Cette valeur peut être fixée jusqu'à un maximum de 600 s (10 min).

PARAMETICS Lecture NewClutter New Image Type D:\Program Files\Inbit\Inbit\Inbit Enregistrement Headle Normalize Storage Interme Carls. Up C26 USB Forester Interme Carls. Up C26 USB USB & PC Corelure Proshares Papillatement 50 Hz 60 Hz

Enregistrement

Sélectionnez le paramètre de compression de l'enregistrement vidéo.

PARAMETRES Capture Presumption Quality Type Intervalize Enregistrement Handle No value Package Internal Delta: 50 CIF: 100 Parameter Internal Delta: 50 CIF: 100 USB & PC Camera Package Papillisteners No Yes 60-Hz

Stockage

Changez le lieu de stockage. Les enregistrements audio et vidéo ne peuvent être enregistrés que dans une carte de mémoire SD ou un flash drive USB.

Écran du menu Fonction

Capture Remedictment Package Formater Size & PC Pimpilatement Capture Remedictment Package Formater Size & PC Pimpilatement Capture Remedictment Package Formater Size & PC Pimpilatement Capture Remedictment Package Formater Size & PC Pimpilatement Capture Remedictment Package Formater Size & PC Pimpilatement Capture Remedictment Package Formater Size & PC

Formater

Formatez pour effacer toutes les données de la mémoire sélectionnée.

PHARISTRES Capture Penalisation Quality Temp Intervalue Enregistrement Hable Normale Stockage Internal Cette 3D 214 MHz Former Internal Cette 3D 214 MHz USB & PC Camera Stockage Papillotevent 50 Hz 60 Hz

USB à PC

Sélectionner le statut de l'AVerVision F30 lorsqu'il est connecté à l'ordinateur via USB. Assurez-vous que le commutateur USB du panneau de gauche soit sur

Caméra - peut être utilisée comme une webcam d'ordinateur ou, avec notre logiciel joint, pour l'enregistrement vidéo ou la capture d'images fixes.

Stockage - transférez les photos capturées et les vidéos de la mémoire au disque dur de l'ordinateur.

Sélectionnez 50 Hz ou 60 Hz. Certains écrans ne peuvent pas prendre en charge des fréquences d'actualisation élevées. L'image clignotera quelques instants lorsque vous changerez la fréquence d'actualisation du signal de sortie.

Système

Écran du menu Fonction

Changer et sélectionner une autre langue.

Écran du menu Fonction

Paramétrer la résolution pour l'affichage de l'image sur l'écran. Cette sélection sera désactivée en mode sortie TV.

Système Longue Français Rés tortie 100% Soutogarots Carte 50 TAF 100 Sau. Aégl. Profil 1 Profil 2 Profil 3 Recall Setting Profil 1 Profil 2 Profil 3 Information Executor Default Executor

Sauvegarde

Copier l'image de la mémoire interne à la carte SD ou au flash drive USB.

SYSTEM Langue Français Môs sortie 1076x768 Savengaste Carte 43 Cab. Box Pour, Regl. Profile 1 Profile 2 Profile 3 Recall Setting Profile 1 Profile 2 Profile 3 Information Executor Default Executor

Sauv.Régl. (Enregistrement des paramètres)

Enregistrer le paramétrage actuel sous le n° de profil sélectionné. Seuls les paramétrages d'effet, de mode, de brillance et de contraste peuvent être enregistrés.

SVMFRE Langue Procais Ris sortie Jupakhat Sauwaparte Carte 31 CIE Usp Serv.Prel. Profil 1 Profile 2 Profil 0 Recall Setting Profil 1 Profile 2 Profil 0 Information Executor Difact Executor

Rétablir les parameters

Restaurer le paramétrage du n° de profil sélectionné.

Lique Enquise File Edit C:\Program Files\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\123\124 General Settings Information Editor Edit Subtitle F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ F:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G:\ G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G: G:

Information

Afficher les infos produit.

Écran du menu Fonction

SISTÉNE Language Français Abs vertie 100x100 Sauwepande Cartes 10 CLR.000 Sauv. Mgl. Profil 1 Profil 2 Profil 3 Recall Setting Profil 1 Profil 2 Profil 3 Information jon Executor Default Executor

Défaut

Restaurer tous les paramètres d'usine.

Mémoire

Écran du menu Fonction

Disapprove Executor Intervalse Efforts Stockage actual Income Carte No. 028-100 Efficer tout Exlcuster

Diaporama

Afficher toutes les photos capturées comme un diaporama automatisé. Le fichier vidéo sera ignoré.

PLAYBACK Histogram Executer Intervisile 3D Effects Storage actual Interms Certr 3D Cide USB Officer load Executer

Intervalle

Régler l'intervalle avant l'affichage de la photo suivante. La valeur maximale est de 100 secondes.

PLAYBACK Disinames E-écuter Intervalie 10 Effects Storage actual Interne Carte 35 C# 1986 Effacer tout Executer

Effets diaporama

Sélectionner l'effet de transition du diaporama.

Glissement de l'image

Volet à droite

Damier descendant Ouverture verticale

e verticale

Volet descendant Fermeture verticale

Écran du menu Fonction

FLASHBACK Display Executor Intervalue Effects Package actual Instance Cants 3B Cla 4KB Effacer text Executor

Stockage actuel

Sélectionner la source des images.

Effacer définitivement toutes les données de la source de mémoire sélectionnée. Un message d'avertissement s'affichera. Sélectionnez OUI pour continuer ou NON pour arrêter de formater le stockage.

Transfert des Images capturées/Vidéos à un ordinateur

Ceci vous permet de transférer l'image capturée de la mémoire interne ou de la SD à un ordinateur.

Vous DEVEZ lire attentivement et respecter les instructions suivantes AVANT de brancher le câble USB.

1. Assurez-vous de mettre le commutateur USB sur pour que l'ordinateur puisse détecter l'AVerVision F30.
2. IL FAUT paramétrer l'USB vers l'ordinateur en fonction STOCKAGE avant de brancher le câble USB.

3. Lorsque « Mass Storage Start (must check) » [Démarrage du stockage de masse (à vérifier)...] s'affiche au coin inférieur droit de l'écran de présentation, vous pouvez brancher le câble USB.

4. Dès que le câble USB est branché, le système détecte automatiquement le nouveau disque amovible. À présent, vous pouvez transférer la ou les images capturées depuis la mémoire intégrée du F30 au disque dur de l'ordinateur.

PHASE SERIES Capture Resolution Quality Type Preference ENREGISTMENT Noise NMole Stockroach Enter Date Date 02 24:00 Parameter Enter Date Date 30 14:00 USB & PC Camera Stockage PROSLICITMENT 50 Hz 90 Hz

Caractéristiques techniques


Capteur 1/2” CMOS
Nombre de pixels	3 Méga
Cadence d’images	30 images par seconde (maxi.)
Balance des blancs	Auto/Manuelle
Exposition	Auto/Manuelle
Mode d’image	Net / Graphique / Vidéo / Microscope
Effet	Couleur / N&B / Négatif / Miroir / Inversé / Arrêt sur image
Sortie analogique RVB	1280x720, 1024x768
Capture d’image 240	images(XGA) ; 80 images (3M Pixel)

Optique

Mise au point	Auto/Manuelle
Champ 420mm x 297mm
Zoom	X16 (AVERZOOMTM X2 + Zoom numérique X8)

Alimentation

Source d'alimentation	DC 12V, 100-240V, 50-60Hz
Consommation électrique	16.8 Watts (lampe éteinte); 18 Watts (lampe allumée)

Éclairage

Type de lampe LED

Entrée/sortie

Entrée RVB 15 broches D-Sub (VGA)
Sortie RVB 15 broches D-Sub (VGA)
CVBS/RS-232	Mini prise DIN (utilisation de câble adaptateur S-Vidéo/RS-232)
Vidéo composite Prise RCA
USB USB2.0
Entrée 12V c.c. Prise d'alimentation
MIC	Jack 3,5 mm
Haut-parleur	Jack 3,5 mm

Dimensions

En service	380mm x 200mm x 525mm (± 2 mm y compris pied caoutchouc)
Plié	305mm x 230mm x 77mm (± 2 mm y compris pied caoutchouc)
Poids	2.5 kg (environ 5.513lbs)

Stockage externe

Secure Digital (SDHC)	1 Go ~ 32 Go (FAT32)
Flash Drive USB 2 Go ~ 64 Go (FAT32)

Utilisation de l'interface RS-232 I

L'AVerVision F30 peut être contrôlé à l'aide d'un ordinateur ou de n'importe quel panneau de commandes centralisées à travers une connexion RS-232. Le code de commande pour le RS-232 est fourni pour que l'intégrateur système puisse l'incorporer au programme du système.

Conexion au RS-232 de l'ordinateur

Repérez le port RS-232 de l'ordinaeur et raccordez-le à la prise jack RS-232 jack du câble RS-232/CVBS.

Spécifications du Câble RS-232

Vérifiez que les caractéristiques de votre câble RS-232 correspondent aux caractéristiques suivantes.

PC COM Port DSUB-9P (Female) 5 4 3 2 1 CD 1 □ ---- □ 1 RXD 2 □ ---- □ 2 TXD TXD 3 □ ---- □ 3 RXD DTR 4 □ ---- □ 4 SG 5 □ ---- □ 5 SG DSR 6 □ ---- □ 6 RTS 7 □ ---- □ 7 CTS 8 □ ---- □ 8 RI (CI) 9 □ ---- □ 9 AVerVision RS-232 Port DSUB-9P (Female) 5 4 3 2 1 ○ ○ ○ ○ ○ ○ ○ ○ ○ 9 8 7 6 9 8 7 6

Spécifications de Transmission RS-232

■ Bit de départ : 1 bit
■ Bits de données : 8 bit
■ Bit d'arrêt : 1 bit
■ Bit de parité : Aucun
■ Paramètre X : Aucun
■ Débit en bauds (vitesse de communication) : 9600bps

Format de communication RS-232

Envoi du code du périphérique : 0x52

(1 octet)

Code de type (1 octet) : 0x0B

Code de longueur de données : 0x03

(1 octet)

Code de données (1 octet) : Voir le Tableau de commande pour plus d'informations.

Code de données (2 octet) : Voir le Tableau de commande pour plus d'informations.

Code de données (3 octet) : Voir le Tableau de commande pour plus d'informations.

Réception du code du périphérique : 0x53

(1 octet)

Code de somme de contrôle : Voir le Tableau de commande pour plus d'informations.

(1 octet)

Format : Début + Type + Longueur de données + Données + Somme de contrôle

Exemple : 0x52 + 0x0B + 0x03 + 0x3 + 0x01 + 0x00 + 0x00 +

0x53 + 0x5A (Command Power)

Table de commande RS-2 32

Format d'envoi : 0x52 + 0x0B + 0x03 + Données [0] + Données [1] + Données [2] + 0x53 + Somme de contrôle

Format de réception : 0x53 + 0x00 + 0x02+ *2 + *3 + 0x52 + Somme de contrôle

*1 : Somme de contrôle = 0x0B xor 0x03 xor Données [0] xor Données [1] xor Données [2] xor 0x53

*2 : Réception des données ok : 0x0B, erreur d'ID : 0x01, Erreur de total de contrôle : 0x02, Pas de commande : 0x03, Échec de la fonction = 0x04

*3 : Données [0], Retour 0x00 si erreur

Fonction	Don- nées[0]	Donnée s[1]	Don- nées[2]	Somme de contrôle
POWER OFF 0x01 0x00 0x00 0x5a
POWER ON 0x01 0x01 0x00 0x5b
CAMERA MODE 0x02 0x00 0x00 0x59
PLAYBACK MODE 0x03 0x00 0x00 0x58
PC-1 PASS THROUGH 0x04 0x00 0x00 0x5f
IMAGE CAPTURE TYPE: SINGLE	0x05	0x00	0x00	0x5e
IMAGE CAPTURE TYPE: CONTINUOUS	0x05	0x01	0x00	0x5f
IMAGE CAPTURE CONTINUOUS INTERVAL INCREASE	0x06	0x00	0x00	0x5d
IMAGE CAPTURE CONTINUOUS INTERVAL DECREASE	0x06	0x01	0x00	0x5c
NORMAL IMAGE CAPTURE 0x07	0x00	0x00	0x5c
3M IMAGE CAPTURE 0x07 0x01 0x00 0x5d
TIMER START 0x08 0x00 0x00 0x53
TIMER PAUSE 0x08 0x01 0x00 0x52
TIMER STOP	0x08 0x02	0x00 0x51
TIMER SET TIME	0x08 0x03		Value[ ? ~ ? ]	*1
PREVIEW MODE: SHARP	0x0A	0x00	0x00	0x51
PREVIEW MODE: GRAPHICS	0x0A	0x01	0x00	0x50
PREVIEW MODE: MOTION	0x0A	0x02 0x00	0x53
PREVIEW MODE: MICROSCOPE	0x0A	0x03	0x00	0x52
PREVIEW MODE CAPTURE	0x0B	0x00	0x00	0x50
PLAYBACK DELETE	0x0C	0x00 0x00	0x57
PLAYBACK FULL SCREEN	0x0D	0x00 0x00	0x56
MIRROR OFF	0x0E	0x00 0x00	0x55
MIRROR ON	0x0E	0x01 0x00	0x54
ROTATE 0	0x0F	0x00 0x00	0x54
ROTATE 90	0x0F	0x01 0x00	0x55
ROTATE 180	0x0F	0x02 0x00	0x56
ROTATE 270	0x0F	0x03 0x00	0x57
EFFECT: COLOR	0x10 0x00	0x00 0x4b
EFFECT: B/W	0x10 0x01	0x00 0x4a
EFFECT: NEGATIVE	0x10 0x02	0x00 0x49
CONTRAST INCREASE	0x11 0x00	0x00 0x4a
CONTRAST DECREASE	0x11 0x01	0x00	0x4b
CONTRAST VALUE	0x11 0x02		Value[ ? ~ ? ]	*1
BRIGHTNESS INCREASE 0x12 0x00	0x00	0x49
BRIGHTNESS DECREASE 0x12 0x01 0x00	0x48
BRIGHTNESS VALUE 0x12 0x02			Value[ ? ~ ? ]	*1
EXPOSURE: AUTO 0x13 0x00 0x00 0x48
EXPOSURE: MANUAL 0x13 0x01 0x00 0x49
EXPOSURE MANUAL INCREASE 0x14 0x00 0x00 0x4f
EXPOSURE MANUAL DECREASE 0x14 0x01 0x00 0x4e
WHITE BALANCE: AUTO 0x15 0x00 0x00	0x4e
WHITE BALANCE: MANUAL 0x15 0x01 0x00 0x4f
WHITE BALANCE BLUE INCREASE	0x16	0x00	0x00	0x4d
WHITE BALANCE BLUE DECREASE	0x16 0x01	0x00 0x4c
WHITE BALANCE RED INCREASE	0x17 0x00	0x00 0x4c
WHITE BALANCE RED DECREASE	0x17 0x01	0x00 0x4d
FLICKER: 50Hz	0x18 0x00	0x00 0x43
FLICKER: 60Hz	0x18 0x01	0x00 0x42
CADREUR D' IMAGE: OFF	0x19	0x00	0x00	0x42
CADREUR D' IMAGE: ON	0x19	0x01	0x00	0x43
CADREUR D' IMAGE SHADE: 0% dark	0x1A	0x00	0x00	0x41
CADREUR D' IMAGE SHADE: 50% dark	0x1A	0x01	0x00	0x40
CADREUR D' IMAGE SHADE: 100% dark	0x1A	0x02	0x00	0x43
CADREUR D' IMAGE COLOR: RED	0x1B	0x00	0x00	0x40
CADREUR D' IMAGE COLOR: GREEN	0x1B	0x01	0x00	0x41
CADREUR D' IMAGE COLOR: BLUE	0x1B	0x02	0x00	0x42
CADREUR D' IMAGE RESIZE	0x1C	0x00	0x00	0x47
VISEUR: OFF	0x1D	0x00 0x00	0x46
VISEUR: ON	0x1D	0x01 0x00	0x47
VISEUR SHADE: 50% dark	0x1E	0x00 0x00	0x45
VISEUR SHADE: 100% dark	0x1E	0x01 0x00	0x44
PIP: OFF	0x1F	0x00 0x00	0x44
Fonction	Don- nées[0]	Donnée [1]	Don- nées[2]	Somme de contrôle
PIP: ON 0x1F 0x01 0x00 0x45
PIP POSITION: BOTTOM LEFT 0x20 0x00	0x00 0x7b
PIP POSITION: TOP LEFT 0x20 0x01 0x00	0x7a
PIP POSITION: TOP RIGHT 0x20 0x02 0x00	0x79
PIP POSITION: BOTTOM RIGHT	0x20	0x03	0x00	0x78
SPLITSCREEN: OFF 0x21 0x00 0x00 0x7a
SPLITSCREEN: ON 0x21 0x01 0x00 0x7b
SPLITSCREEN DIR: UPPER SCREEN 0x22	0x00 0x00	0x79
SPLITSCREEN DIR: LOWER SCREEN	0x22	0x01	0x00	0x78
SPLITSCREEN DIR: LEFT SCREEN	0x22 0x02	0x00 0x7b
SPLITSCREEN DIR: RIGHT SCREEN	0x22 0x03	0x00 0x7a
RECORD: OFF	0x23 0x00	0x00 0x78
RECORD: ON	0x23 0x01	0x00 0x79
MOVIE FAST REWIND	0x25	0x00	0x00	0x7e
MOVIE FAST FORWARD	0x25	0x01	0x00	0x7f
MOVIE VOL INC	0x26	0x00	0x00	0x7d
MOVIE VOL DEC	0x26	0x01	0x00	0x7c
RECORD QUALITY: NORMAL	0x27 0x00	0x00 0x7c
RECORD QUALITY: HIGH 0x27 0x01	0x00 0x7d
STORAGE: EMBEDDED	0x28 0x00	0x00 0x73
STORAGE: SD CARD	0x28 0x01	0x00 0x72
STORAGE: THUMB DRIVE	0x28 0x02	0x00 0x71
FORMAT: EMBEDDED	0x29 0x00	0x00 0x72
FORMAT: SD CARD	0x29 0x01	0x00 0x73
FORMAT: THUMB DRIVE	0x29 0x02	0x00 0x70
OUTPUT RESOLUTION: 1024x768	0x2F 0x01	0x00 0x75
OUTPUT RESOLUTION: 1280x720	0x2F 0x02	0x00 0x76
USB CONNECT: USB CAMERA	0x30 0x00	0x00 0x6b
USB CONNECT: MASS STORAGE	0x30 0x01	0x00	0x6a
BACKUP TO SD CARD	0x31 0x00	0x00 0x6a
Fonction	Don- nées[0]	Donnée s[1]	Don- nées[2]	Somme de contrôle
BACKUP TO THUMBDRIVE 0x31 0x01 0x00 0x6b
PROFILE SAVE: PROFILE 1 0x32 0x00 0x00 0x69
PROFILE SAVE: PROFILE 2 0x32 0x01 0x00 0x68
PROFILE SAVE: PROFILE 3 0x32 0x02 0x00 0x6b
PROFILE RECALL: PROFILE 1 0x33 0x00	0x00 0x68
PROFILE RECALL: PROFILE 2 0x33 0x01	0x00 0x69
PROFILE RECALL: PROFILE 3 0x33 0x02	0x00 0x6a
SLIDESHOW: OFF 0x34 0x00 0x00 0x6f
SLIDESHOW: ON 0x34 0x01 0x00 0x6e
SLIDESHOW EFFECT: EFFECT 0 0x35 0x00 0x00 0x6e
SLIDESHOW EFFECT: EFFECT 1 0x35 0x01 0x00 0x6f
SLIDESHOW EFFECT: EFFECT 2 0x35 0x02 0x00 0x6c
SLIDESHOW EFFECT: EFFECT 3 0x35 0x03 0x00 0x6d
SLIDESHOW EFFECT: EFFECT 4 0x35 0x04 0x00 0x6a
SLIDESHOW EFFECT: EFFECT 5 0x35 0x05 0x00 0x6b
AUTO IMAGE:OFF 0x36 0x00	0x00	0x6d
AUTO IMAGE:ON 0x36 0x01 0x00		0x6c
CAPTURE QUALITY: STANDARD 0x37 0x00 0x00 0x6c
CAPTURE QUALITY: FINE	0x37 0x01	0x00 0x6d
CAPTURE QUALITY: FINEST	0x37 0x02	0x00 0x6e
AUTO FOCUS	0x40 0x00	0x00 0x1b
MENU	0x41	0x00	0x00	0x1a
ARROW - DOWN	0x42 0x00	0x00 0x19
ARROW - UP	0x42 0x01	0x00 0x18
ARROW - LEFT	0x42 0x02	0x00 0x1b
ARROW - RIGHT	0x42 0x03	0x00 0x1a
ENTER	0x43 0x00	0x00 0x18
FREEZE	0x44	0x00	0x00	0x1f
DEFAULT	0x45	0x00	0x00	0x1e
ZOOM -	0x46 0x00	0x00 0x1d
ZOOM + 0x46 0x01 0x00 0x1c
ZOOM RESET 0x47 0x00 0x00 0x1c
NEAR	0x48			0x00
FAR	0x48			0x01
LAMP OFF 0x49 0x00 0x00 0x12
LAMP ON 0x49 0x01 0x00 0x13

RS-232 Acquisition de la table des commandes

Format d'envoi : 0x52 + 0x0A + 0x01 + Données [0] + 0x53 + Somme de contrôle

Format de réception : 0x53 + 0x0C + 0x01 + ReData[0] + 0x52 + ReCheckSum *1

*1 : ReCheckSum = 0x0C xor 0x01 xor ReData[0] xor 0x52

Fonction	Don- nées[0]	Somme de contrôle	ReData[0]
Red Value	0x02	0x5A	Value[ ? ~ ? ]
Blue Value	0x03	0x5B	Value[ ? ~ ? ]
Power Status	0x04	0x5C	0 : OFF 1: ON
Lamp Status	0x05	0x5D	0 : OFF 1: ON
Display Status	0x06	0x5E	0: Camera Mode1: Playback Mode2: PC-1 Pass Through
Video Output Status	0x07	0x5F	0: VGA 1: TV
Freeze Status	0x08	0x50	0 : OFF 1: ON
Brightness Value	0x0A	0x52	Value[ ? ~ ? ]
Contrast Value	0x0B	0x53	Value[ ? ~ ? ]
LIGHT BOX Status	0x0C	0x54	0 : OFF 1: ON

Guide de dépannage

Cette section contient des informations importantes qui peuvent vous aider à résoudre les problèmes les plus fréquents avec l'AVerVision F30.

Il n'y a aucune image sur l'écran de présentation.

1. Vérifiez toutes les connexions en suivant les instructions de ce manuel.
2. Vérifiez l'interrupteur de l'appareil d'affichage de sortie.

3. Vérifiez les réglages de l'appareil d'affichage de sortie.

4. Si vous faites une présentation depuis un ordinateur portable au moyen d'un appareil d'affichage en sortie, vérifier le branchement du câble depuis la sortie RGB (VGA) de l'ordinateur vers l'entrée RGB de l'AVerVision F30 et assurez-vous que l'AVerVision F30 soit en mode PC.

J'ai réglé l'AVerVision F30 et vérifié toutes les connexions comme indiqué dans ce manuel mais il n'y a toujours aucune image sur l'écran de présentation.

1. Une fois mis sous tension, l'appareil se met en mode veille. Appuyer sur le bouton POWER (Marche) pour l'allumer.
2. Si votre périphérique de sortie d'affichage est un téléviseur ou un périphérique analogique, placez le commutateur DIP TV-RVB sur TV.

L'image sur l'écran de présentation est déformée ou est floue.

1. Remettez aux valeurs d'usine tous les paramètres qui auraient pu être modifiés. Appuyez sur MENU puis allez à SYSTEM > Default (SYSTÈME > Valeurs par défaut) et sélectionnez YES (Oui) dans le menu OSD.
2. Utilisez les fonctions de menu Brilliance et Contraste pour réduire la déformation si possible.
3. Si l'image est floue ou n'est pas au point, appuyez sur le bouton Mise au point automatique du panneau de commande ou de la télécommande.

Il n'y a aucun signal d'ordinateur sur l'écran de présentation.

1. Vérifiez tous les câbles de connexion entre l'appareil d'affichage, l'AVerVision F30 et votre PC.
2. Connectez d'abord votre PC à l'AVerVision F30 avant d'allumer votre PC.
3. Pour un ordinateur portable, appuyer plusieurs fois de suite sur FN+F5 pour naviguer parmi les modes d'affichage et afficher l'image de l'ordinateur sur l'écran de présentation. Pour une commande différente, se référer au manuel de votre ordinateur portable.

L'écran de présentation ne montre pas exactement l'image du bureau de mon PC ou de mon portable après que je change du mode Caméra au mode PC.

1. Retournez sur votre PC ou portable, mettez la souris sur le bureau et cliquez sur le bouton droit, puis choisissez « Propriétés » ; choisissez l'onglet « Réglages », cliquez sur « 2 » moniteurs et cochez la case « Agrandir mon bureau de Windows sur ce moniteur ».
2. Puis retournez sur votre PC ou portable, remettez la souris sur le bureau et cliquez de nouveau sur le bouton droit.
3. Cette fois, choisissez « Options graphiques » puis « Envoyer vers », puis « Intel® double affichage cloné » puis choisissez « Moniteur + portable ».
4. Lorsque vous suivez ces étapes, vous devriez voir la même image du bureau sur votre PC ou votre portable et sur votre écran de présentation.

L'AVerVision F30 ne détecte pas le flash drive USB qui est inséré.

Assurez-vous que le commutateur du flash drive USB soit dans la ☐ et vérifiez que le flash drive USB soit correctement inséré

Garantie limitée

AVer Information Inc. (« AVer ») garantit et ce pour la période suivant la date de l'achat dudit produit et son éventuelle prolongation, telles que définies dans la section « Warranty Period of AVer Product Purchased (Période de garantie du produit AVer acheté) », que le produit en question (« Produit ») est conforme à la documentation d'AVer et que sa fabrication et ses composants ne présentent pas de défaut matériel ni de défaut de fabrication, sous réserve d'une utilisation normale. « Vous », dans le cadre de ce contrat, correspond à vous en tant qu'individu ou qu'entreprise responsable de l'installation et de l'utilisation du Produit. La présente garantie limitée s'applique uniquement à Vous, l'acheteur d'origine. Sauf pour ce qui suit, le Produit est fourni « TEL QUEL ». En aucun cas AVer ne garantie que vous serez capable d'utiliser le Produit sans problèmes ou interruptions, ou que le Produit conviendra à vos besoins. Votre seul recours et l'entière responsabilité de AVer dans ce paragraphe sera, selon AVer, la réparation ou le remplacement du Produit par un produit similaire ou équivalent. Cette garantie ne s'applique pas aux (a) Produits dont le numéro de série a été effacé, modifié ou enlevé et aux (b) cartons, boîtiers, piles, cabinets, cassettes et autres accessoires utilisés avec ce produit. Cette garantie ne s'applique pas aux Produits qui ont été endommagés, détériorés ou qui fonctionnent mal suite à (a) un accident, un abus,

la négligence, le feu, l'eau, les éclairs ou tout autre acte naturel, une utilisation commerciale ou industrielle, une modification interdite ou le non-respect des instructions fournies avec ledit Produit, (b) un abus de service par une personne autre que les représentatifs du fabriquant, (c) des dommages pendant le transport (ces réclamations doivent être faites auprès de la compagnie de transport), ou (d) toute autre cause qui n'est pas causée par un défaut matériel. La Durée de la Garantie de tout produit réparé ou remplacé sera la durée la plus longue entre (a) la Durée de la Garantie d'origine et (b) trente (30) jours à partir de la date de réception du produit réparé ou de remplacement.

Limitation de la garantie

AVer ne donne aucune garantie à un tiers. Vous êtes responsable pour tous les dommages, demandes, accords, dépenses et coûts d'avocat associés à une plainte déposée contre Vous puisque vous êtes le seul responsable de votre utilisation, correcte ou non, de ce Produit. Cette garantie n'est valide que si ce Produit a été installé, opéré, utilisé et entretenu en accordance avec les instructions de AVer. En particulier, cette garantie ne couvre pas les dommages causés par (i) des accidents, des événements physiques, électriques ou électromagnétiques inhabituels, la négligence ou l'utilisation incorrecte, (ii) des fluctuations dans l'alimentation électrique hors du contrôle de AVer, (iii) l'utilisation du Produit avec des accessoires ou des attachements non recommandés par AVer ou ses agents agréés ou (iv) l'installation, la modification ou la réparation de ce Produit par n'importe qui autre que AVer ou l'un de ses agents agréés.

Décharge de responsabilité

SAUF DANS LES CAS EXPRESSEMENT SPÉCIFIÉS DANS LA PRÉSENTE GARANTIE ET DANS LES LIMITES AUTORISÉES PAR LA LOI, AVER DÉCLINE TOUTE LES AUTRES RESPONSABILITÉS DE GARANTIE POUR CE PRODUIT, QU'ELLE SOIT EXPLICITE OU IMPLICITE, RÈGLEMENTAIRE OU AUTRE, INCLUANT SANS RESTRICTIONS LA SATISFACTION DE LA QUALITÉ, L'APTITUDE À L'UTILISATION, AU FONCTIONNEMENT AINSI QUE LES GARANTIES IMPLICITES D'APTITUDE À LA COMMERCIALISATION ET D'ADÉQUATION À UN USAGE PARTICULIER OU LE RESPECT DES DROITS DE TIERS.

Limitation de responsabilité

EN AUCUN CAS AVER NE POURRA ÊTRE TENU RESPONSABLE D'ÉVENTUELS DOMMAGES QUE CE SOIT, DIRECTS, INDIRECTS, ACCIDENTELS, SPÉCIAUX, EXEMPLAIRES, PUNITIFS OU CONSÉCUTIFS, INCLUANT SANS RESTRICTIONS, LA PERTE DE PROFITS, DE DONNÉES, DE PRODUCTION, DE L'USAGE, LES INTERRUPTIONS DE COMMERCE, L'OBTENTION DE BIENS OU DE SERVICES DE REMPLACEMENT DÉCOULANT DE OU ASSOCIÉ À CETTE GARANTIE LIMITÉE, OU DE L'UTILISATION OU DES PERFORMANCES DE N'IMPORTE QUEL PRODUIT MÊME SI LA POSSIBILITÉ DE TELS DOMMAGES EST STIPULÉE DANS LE CONTRAT OU LE DROIT, INCLUANT SANS RESTRICTIONS LA NÉGLIGENCE OU N'IMPORTE QUELLE AUTRE THÉORIE LÉGALE, MÊME SI AVER A ÉTÉ AVERTI DE LA POSSIBILITÉ DE TELS DOMMAGES. L'UNIQUE ET ENTIÈRE RESPONSABILITÉ DE AVER, DANS LE CAS D'UN DOMMAGE DE QUELQUE SORTE QUE CE SOIT ET CELA MALGRÉ LA FORME D'ACTION PRISE, NE DÉPASSERA JAMAIS LE MONTANT PAYÉ PAR VOUS VERS AVER POUR L'ACHAT DU PRODUIT EN QUESTION.

Lois en vigueur et vos droits

Cette garantie vous confère des droits réglementaires spécifiques auxquels pourront éventuellement s'ajouter d'autres droits en fonction des lois en vigueur. Ces droits varient d'une région à l'autre.

Pour la période de garantie, reportez-vous à la carte de garantie.
