Type de produit	Pistolet de gonflage étalonné
Marque	Hazet
Modèle	9041 G-1
Catégorie	Manomètre de pression
Plage de mesure	0 - 12 bar
Pression recommandée	6,3 bar
Pression maximale	12 bar
Longueur du tuyau flexible	1000 mm
Diamètre du manomètre	80 mm
Raccord d'air	Accouplement standard (type rapide)
Tolérance de mesure (à -15°C à 25°C)	0-4 bar : ±0,08 bar ; 4-12 bar : ±0,16 bar
Champ de température	-20°C à 60°C
Matériau de la gaine du manomètre	Caoutchouc
Alimentation	Air comprimé déshuilé
Fonctions principales	Mesure et correction de la pression des pneus jusqu'à 12 bar
Entretien et nettoyage	Ne pas utiliser d'acétone ou d'alcool ; éviter chocs et chutes
Sécurité	Instrument de mesure sensible ; ne pas forcer ; garantie exclue en cas de chute
Stockage	Ne pas exposer à des liquides ou substances agressives
Mise au rebut	Recycler pièces métalliques et plastiques selon réglementation en vigueur
Étalonnage	Plomb avec sceau d'étalonnage ; année estampée

FOIRE AUX QUESTIONS - 9041G-1 Hazet

Comment mettre en service le pistolet de gonflage ?

Déballez l'appareil et raccordez-le à une source d'air comprimé via l'accouplement. Utilisez uniquement de l'air comprimé déshuilé. Vérifiez que la pression d'alimentation ne dépasse pas 12 bar.

Comment mesurer la pression d'un pneu ?

Retirez le capuchon anti-poussière de la valve. Placez l'embout sur la valve en assurant une étanchéité parfaite. Le manomètre indique alors la pression actuelle. Ne pas actionner la gâchette pendant la lecture.

Comment gonfler ou dégonfler un pneu ?

Pour gonfler, appuyez à fond sur la gâchette. Pour dégonfler, tirez la gâchette à moitié vers l'appareil. Relâchez ensuite et vérifiez la pression sans actionner la gâchette. Retirez rapidement l'embout pour éviter les pertes.

Que faire si le manomètre tombe ou subit un choc ?

Les instruments de mesure sensibles peuvent être endommagés par les chutes. Les droits de garantie sont exclus en cas de dommage dû à une chute. Manipulez l'appareil avec soin et vérifiez son bon fonctionnement après un choc.

Quelle est la pression maximale supportée ?

La pression maximale est de 12 bar. La pression de service recommandée est de 6,3 bar. Ne dépassez jamais 12 bar pour éviter tout risque d'endommagement.

Comment nettoyer le pistolet de gonflage ?

N'utilisez en aucun cas de l'acétone ou de l'alcool pour le nettoyage. Essuyez avec un chiffon doux et sec. Protégez le manomètre des chocs et des chutes.

Quelles sont les conditions de stockage recommandées ?

Stockez l'appareil dans un endroit sec, à l'abri des liquides et des substances agressives. Respectez la plage de température de -20°C à +60°C.

Que faire en fin de vie de l'appareil ?

Mettez les composants au rebut conformément aux prescriptions de sécurité et de protection de l'environnement en vigueur. Les pièces métalliques et plastiques peuvent être recyclées.

Que signifie l'étalonnage du pistolet ?

L'appareil est étalonné et scellé avec un plomb portant l'année d'étalonnage. Cela garantit la précision des mesures. Dans le domaine commercial, le renouvellement de l'étalonnage est soumis à des délais spécifiques selon le pays.

Quelle est la tolérance de mesure de l'appareil ?

À une température de -15°C à +25°C, la tolérance est de ±0,08 bar pour la plage 0-4 bar et de ±0,16 bar pour la plage 4-12 bar. Au-delà de cette température, la précision peut être affectée.

MODE D'EMPLOI 9041G-1 Hazet

Pistolet de gonflage, étalonné

Plomb avec sceau d'étalonnage, année d'étalonnage estampée sur le plomb

9041 G-1

Pistolet de gonflage, étalonné

Outil de mesure sensible et étalonné !

Attention : les instruments de mesure sensible doivent être protégés des dommages dus à la chute. Les droits de garantie sont exclus dans le cas de dommages dus à une chute. Notez que les délais sont différents en fonction de la nation pour le renouvellement de l'étalonnage dans le domaine commercial.

Pour votre sécurité

Avant la mise en service, lisez la notice d'utilisation.

Pas de recours à la force !

En cas de recours à la force, un endommagement de l'appareil est possible.

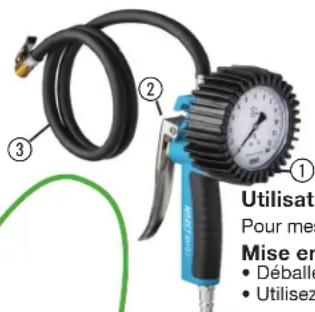

Éléments de l'appareil

① Manomètre jusqu'à 12 bar
② Poignée avec gâchette
③ Tuyau avec embout

Étendue de la livraison

- Pistolet de gonflage

Informations techniques

Raccord d'air :

Plage de mesure : 0 - 12 bar

Pression recommandée : 6,3 bar

Pression maximale : 12 bar

Longueur du tuyau flexible : 1000 mm

∅ du manomètre : 80

Tolérance de mesure :

-15 °C à 25 °C

0-4 bar : ± 0,08 bar

à partir de 4-12 bar : ± 0,16 bar

Champ de température : -20 °C à 60 °C

Utilisation

Pour mesurer et corriger la pression de gonflage des pneus jusqu'à 12 bar

Mise en service

- Déballez et raccordez l'appareil (accouplement).

- Utilisez uniquement de l'air comprimé déshuilé.

Manceuvre

1. Retirez le capuchon anti-poussière de la valve du pneu.
2. Mettez l'embout en place et assurez-vous que le raccordement est étanche.
3. Le manomètre indique alors la pression des pneus.
4. Appuyez à fond sur la gâchette ou tirez la gâchette à moitié vers l'appareil pour dégonfler.
5. Vérifiez de nouveau la pression des pneus sur le manomètre, n'actionnez pas ce faisant la gâchette.
6. Retirez rapidement l'embout de la valve du pneu pour éviter toute perte de pression.

Maintenance et nettoyage

• Les chocs, les coups et les chutes peuvent altérer le fonctionnement et endommager le pistolet de gonflage.
• Le manomètre est protégé par une gaine en caoutchouc.
• Une manipulation soigneuse préserve le fonctionnement et la précision.
• N'utilisez en aucun cas de l'acétone ou de l'alcool pour le nettoyage.

Stockage / Dépôt

Le pistolet de gonflage doit être stocké selon les conditions décrites ci-après :
- N'exposez pas l'outil à des liquides ou à des substances agressives.

Mise au rebut

• Mettez les composants au rebut en tenant compte des prescriptions de sécurité au travail et de protection de l'environnement en vigueur.
• Mettez les pièces métalliques au rebut.
• Les matières plastiques peuvent être recyclées.
