Type de produit	Bloc d'alimentation enfichable
Marque	Dehner
Modèle	LED 12V24W-MM-W2E
Tension d'entrée	180-264 V AC, 50 Hz
Tension de sortie	12 V DC
Courant de sortie maximal	2,0 A
Puissance de sortie maximale	24 W
Dimensions (L x l x H)	91,5 x 64,2 x 27,7 mm
Indice de protection	IP20
Classe de protection	II
Protections intégrées	Surintensité, surtension, court-circuit (récupération automatique)
Efficacité	>80%
Consommation hors charge	<0,5 W
Température de fonctionnement	-20°C à +45°C
Humidité de fonctionnement	45% à 85% HR
Longueur de câble de sortie	150 cm
Connecteur de sortie	Fiche standard 2,1 x 5,5 mm
Connecteur d'entrée	Fiche Euro (CEE 7/16)
Garantie	1 an
Certifications	CE, MM, F 110
Utilisation	Intérieur uniquement
Entretien	Débrancher avant nettoyage, ne pas ouvrir le boîtier

FOIRE AUX QUESTIONS - LED 12V24W-MM-W2E Dehner

Comment installer le bloc d'alimentation LED 12V24W-MM-W2E ?

L'installation doit être réalisée par un spécialiste qualifié. Coupez la tension secteur avant toute intervention. Branchez la fiche d'entrée sur une prise secteur adaptée (180-264 V AC) et connectez la sortie à votre appareil LED à l'aide de la fiche standard 2,1 x 5,5 mm.

Puis-je utiliser ce bloc d'alimentation en extérieur ?

Non, ce bloc d'alimentation a un indice de protection IP20 et n'est pas étanche. Il ne doit pas être utilisé en extérieur, ni à proximité d'une baignoire ou dans des pièces humides.

Quels types de LED ce bloc d'alimentation supporte-t-il ?

Ce bloc est adapté pour l'éclairage LED nécessitant une alimentation de 12 V DC avec un courant maximal de 2,0 A (puissance max 24 W).
Assurez-vous que votre installation LED respecte ces caractéristiques.

Comment nettoyer le bloc d'alimentation ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon sec et doux. Ne jamais ouvrir le boîtier, car des tensions dangereuses sont présentes à l'intérieur.

Que faire si le bloc d'alimentation ne fonctionne plus ?

Vérifiez d'abord la tension d'entrée et les connexions. Si le problème persiste, le bloc est protégé contre les surintensités, surtensions et courts-circuits avec récupération automatique. S'il ne redémarre pas, consultez un spécialiste ou contactez le service technique.

Quelle est la durée de vie de ce bloc d'alimentation ?

La durée moyenne entre pannes (MTBF) est de 30000 heures calculées à 25°C. Cela correspond à environ 3,4 ans de fonctionnement continu.

Ce bloc d'alimentation est-il dimmable ?

La notice ne mentionne pas de fonction de gradation. Il est probable que ce bloc ne soit pas dimmable et doit être utilisé pour une alimentation fixe.

Quelles sont les dimensions exactes du bloc ?

Les dimensions du boîtier sont : 91,5 x 64,2 x 27,7 mm (longueur x largeur x hauteur).

Le bloc d'alimentation est-il garanti ?

Oui, la garantie est de 1 an à compter de l'achat. Conservez la facture comme preuve d'achat.

Peut-on remplacer le câble de sortie ?

Le câble de sortie est fixe et n'est pas conçu pour être remplacé. En cas de dommage, l'ensemble du bloc doit être remplacé.

MODE D'EMPLOI LED 12V24W-MM-W2E Dehner

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 04/15

Bloc d'alimentation enfichable

Code : 001271121 = LED 12V24W-MM-W2E 001271122 = LED 24V24W-MM-W2E

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001 SEQUEDIN, 59458 Lomme CEDEX/France.

Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/04-15/EG

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Consignes de sécurité

ATTENTION : Le non-respect des informations suivantes peut engendrer électrocutions, incendies, de sérieux accidents, voire la mort.

• Avant d'entreprendre des travaux d'installation et d'entretien sur l'appareil, vous devez couper la tension secteur et la protéger contre toute réactivation involontaire.
• L'appareil ne peut être installé et entretenu que par un spécialiste qualifié. Les normes d'installation correspondantes en vigueur doivent être respectées.
• L'appareil n'est pas étanche ni protégé contre les projections d'eau. Il ne doit pas être utilisé en extérieur, à proximité d'une baignoire ou dans des pièces humides (à l'exception du type de protection IP67).
• Il convient de respecter les données techniques imprimées sur l'appareil. Avant l'installation, vous devez vérifier que les données spécifiées dans les caractéristiques techniques correspondent à celles reprises sur la plaque signalétique de l'appareil.
• Des tensions dangereuses sont présentes à l'intérieur de l'appareil, le boîtier assure la sécurité et ne doit pas être ouvert ou retiré. Aucune pièce à entretenir ne se trouve à l'intérieur du boîtier.
• Un montage ou une utilisation non-conformes entraînent l'annulation de la garantie.

• Entrée AC universelle/large plage
• Certification MM pour meubles, électroménager
• Classe de protection II · IP20
• Adapté pour l'éclairage LED
• Conforme aux réglementations de sécurité pour l'éclairage
• Garantie 1 an

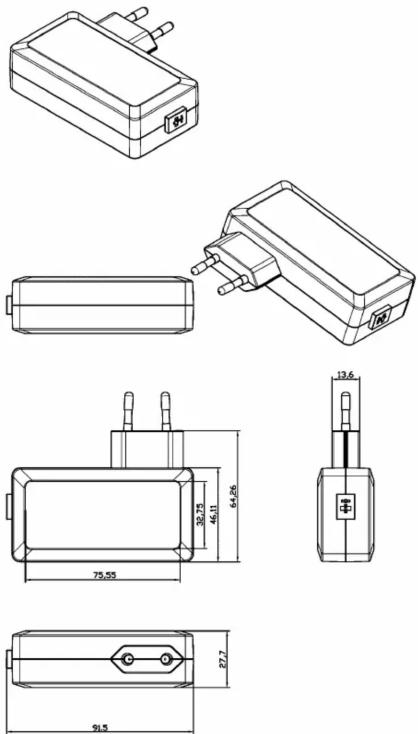

Dimensions

91,5 x 64,2 x 27,7 mm

Niveau d'efficacité

ErP niveau 2, CEC niveau V

Certifications

CE M M F 110

Caractéristiques techniques

Sortie	Modèle Tension		Charge min.	Charge max.	Ondulation et bruit	Puissance max.	Ta Tc
	LED 12V24W-MM-W2E 1	2 V 0,00 A 2,0	A 120 mV	p-p 12 W	40°C 75°C
	LED 24V24W-MM-W2E 2	4 V 0,00 A 1,0	A 220 mV	p-p 12 W	40°C 75°C
Entrée	Tension 180 à 264 V/AC
	Fréquence 50 Hz
	Intensité (rms max) <0,18	A max.
	Facteur de puissance 0,9
Protection	Surintensité Oui, récupération automatique
	Surtension Oui, récupération automatique
	Court-circuit	Oui, récupération automatique
	Puissance d'entrée	30 W
	Courant de choc	80 A
Autres	Ventilation	Convection libre
	Efficacité	>80%
	Temps de démarrage	<0,5 s
	Consommation hors charge	<0,5 W
Environnement	Température	Fonctionnement : -20 à +45°C
	Humidité	Fonctionnement : 45 à 85% HR
Branchements	Entrée	Fiche Euro (CEE 7/16)
	Sortie	Fiche standard : 2,1 x 5,5 mm/longueur de câble : 150 cm
Durée moyenne entre pannes (MTBF)	30000 heures calculées à 25°C
Sécurité	EN 61347-1/EN 61347-2-13
Interférence électromagnétique	Conforme à EN 55015/IEC 55015/IEC 61000-3-2
Compatibilité électromagnétique	EN 61547
Dimensions du boîtier	91,5 x 64,2 x 27,7 mm
