PLMR24 - Haut-parleur Pyle - Notice d'utilisation et mode d'emploi gratuit

Marque	Pyle
Modèle	PLMR24
Type de produit	Haut-parleur 3 voies étanche
Usage recommandé	Bateau, terrasse, bord de piscine, extérieur
Étanchéité	Oui, entièrement étanche
Puissance RMS	100 Watts
Puissance en crête	200 Watts
Impédance	4 Ohms
Réponse en fréquence	70 Hz - 21 kHz
Woofer	8,9 cm (3,5") à cône en aluminium injecté, aimant 680 g
Médium	4,45 cm (1,75") à cône de dispersion large
Tweeter	2,54 cm (1") super dôme
Type d'évent	Bass Reflex
Matériau du coffret	ABS robuste
Grille	Amovible, antirouille
Bornes de connexion	À connexion/déconnexion rapide
Dimensions (L x H x P)	13,34 x 9,53 x 9,53 cm (5,25 x 3,75 x 3,75 po)
Kit de montage inclus	Oui, avec support et câbles
Montage	Horizontal ou vertical, support orientable

FOIRE AUX QUESTIONS - PLMR24 Pyle

Le haut-parleur PLMR24 est-il vraiment étanche ?

Oui, il est conçu pour une utilisation marine et extérieure, avec une construction entièrement étanche adaptée aux bateaux, terrasses et bords de piscine.

Quelle puissance puis-je utiliser avec ce haut-parleur ?

Il supporte 100 Watts RMS et 200 Watts en crête. Assurez-vous que votre amplificateur délivre une puissance adaptée pour éviter l'endommagement.

Quelle est l'impédance du PLMR24 ?

L'impédance est de 4 Ohms, ce qui est standard pour la plupart des amplificateurs marins et domestiques.

Comment installer le support de montage ?

Retirez les boutons et le support. Positionnez le support contre la surface, marquez les trous, percez des avant-trous, puis fixez-le avec les vis fournies. Passez le fil par le trou central.

Puis-je utiliser ce haut-parleur à l'intérieur ?

Oui, il peut être utilisé en intérieur, mais il est optimisé pour les environnements extérieurs grâce à sa conception étanche et robuste.

Quelles sont les dimensions exactes ?

Les dimensions sont 13,34 cm (largeur) x 9,53 cm (hauteur) x 9,53 cm (profondeur), soit 5,25 x 3,75 x 3,75 pouces.

Comment brancher correctement les câbles ?

Connectez la borne rouge (+) du haut-parleur à la borne rouge (+) de l'amplificateur, et la borne noire (-) à la borne noire (-). Une polarité correcte est essentielle pour une bonne qualité sonore.

Le haut-parleur est-il livré avec des câbles ?

Oui, un kit de montage complet inclut les câbles nécessaires à l'installation.

Quelle est la garantie de ce produit ?

La garantie standard Pyle est généralement d'un an. Consultez la notice ou le revendeur pour les conditions exactes.

Puis-je remplacer la grille si elle est endommagée ?

Oui, la grille est amovible et peut être remplacée. Contactez le service client Pyle pour commander une pièce de rechange.

MODE D'EMPLOI PLMR24 Pyle

Système d'enceintes mini box 3 voies étanche de 3,5" (8,9 cm), 200 watts

MANUEL DE L'UTILISATEUR

Caractéristiques :

• Excellent pour une utilisation sur les bateaux-/marines, terrasses/patios, au bord de la piscine/en extérieur
• Entièrement étanche
• Woofer à cône en aluminium injecté de 8,9 cm
  • Structure d'aimant de 680 g
• Médium à cône de dispersion large de 4,45 cm
• Tweeter super dôme de 2,54 cm
• Réseau de crossover à condensateur

• Évent Bass Reflex pour une réponse accrue des basses
  • Construction en ABS robuste

• Bornes d'enceinte à connexion/déconnexion rapide
  • Grilles amovibles antirouille

• Puissance : 100 watts RMS / 200 watts de crête
  • Réponse en fréquence : 70-21 kHz
• Impédance : 4 ohms
• Kit de montage complet et câbles inclus
• Dimensions: 13,34 (L) x 9,53 (H) x 9,53 cm (P)/5.25"(W)x3.75"(H)x3.75"(D)

Installation

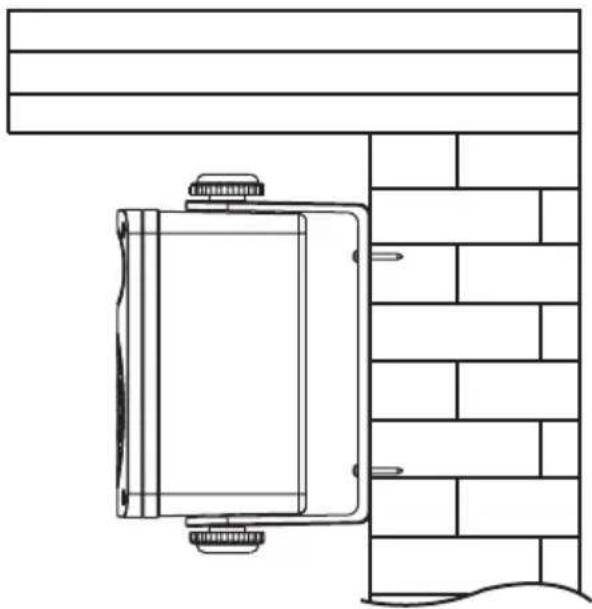

MONTAGE DU SUPPORT

1. Retirez les boutons du support et le support de l'enceinte.

2. Tenez le support contre la surface de montage. Le "PYLE" peut être monté horizontalement ou verticalement. Tenez le support de manière à ce que le fil de l'enceinte passe par le grand trou circulaire du support. Alignez le support pour qu'il soit perpendiculaire aux environs. (Utilisez un niveau pour plus de précision)

3. Marquez les emplacements des trois trous de vis en forme. Utilisez tous les trous.

4. Percez des trous pilotes dans la surface de montage.

5. Tirez doucement le fil de l'enceinte à travers le trou de fil au centre du support de montage. Alignez le support de manière à ce que les trous soient tous alignés.

6. Utilisez votre matériel pour fixer le support à la surface de montage.

MONTAGE

1. Après avoir vérifié que l'enceinte est en phase et fonctionne correctement, inclinez l'enceinte pour obtenir le meilleur son.
2. Serrez les boutons du support à la main uniquement. Les outils électriques peuvent trop serrer le bouton et endommager les filetages de l'insert.
3. Vérifiez que toute l'installation est sûre et sécurisée.

Connexion de vos enceintes

Connexion des enceintes à votre amplificateur ou récepteur

1. Tout d'abord, éteignez votre amplificateur pour éviter les dommages pouvant résulter d'un court-circuit accidentel des fils des enceintes.
2. Une polarité de phase correcte est essentielle pour une imagerie stéréo et une performance des basses appropriées. La borne rouge (+) de votre amplificateur ou récepteur doit être connectée à la borne rouge (+) de votre enceinte ; il en va de même pour la borne noire (-).
3. Connectez une enceinte à la fois pour assurer une connexion correcte des canaux gauche et droit. Assurez-vous que tous les fils sont fermement attachés.
4. Si vous remarquez un niveau élevé de basses ou une concentration de l'image centrale, vérifiez à nouveau vos connexions pour une polarité correcte.

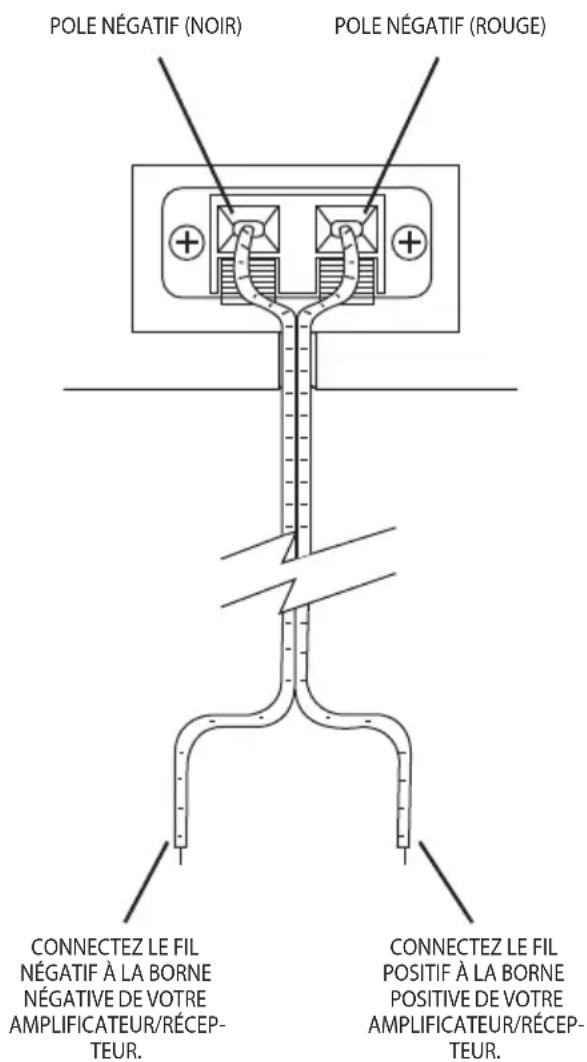

POLE NÉGATIF (NOIR) POLE NÉGATIF (ROUGE) CONNECTEZ LE FIL NÉGATIF À LA BORNE NÉGATIVE DE VOTRE AMPLIFICATEUR/RÉCEP- TEUR. CONNECTEZ LE FIL POSITIF À LA BORNE POSITIVE DE VOTRE AMPLIFICATEUR/RÉCEP- TEUR.
