LWHT7050 513 - Support mural Schwaiger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural
Marque	Schwaiger
Modèle	LWHT7050 513
Charge maximale recommandée	35 kg
Compatibilité écran	32 à 65 pouces
Norme VESA	Jusqu'à 400x400 mm
Alimentation	Aucune (support mécanique)
Matériau	Acier
Finition	Peinture noire
Inclinaison	+5° / -10°
Rotation	Oui (orientable)
Mise à niveau	Intégrée
Distance au mur	Minimale, ajustable
Installation	Murale, fixation solide requise
Contenu du carton	Support, vis, chevilles, notice
Dimensions (L x H x P)	Environ 50 x 25 x 5 cm
Poids net	Environ 2,5 kg
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser des chevilles adaptées au mur, vérifier la fixation régulièrement
Pièces détachées	Vis et chevilles de rechange disponibles
Réparabilité	Support réparable par un professionnel
Garantie	2 ans
Service client	Hotline [phone]

FOIRE AUX QUESTIONS - LWHT7050 513 Schwaiger

Comment installer le support mural Schwaiger LWHT7050 513 ?

Suivez la notice fournie : repérez l'emplacement, percez des trous adaptés au mur, fixez le support avec les chevilles et vis incluses, puis accrochez l'écran en vérifiant l'équilibre.

Quel est le poids maximal supporté par ce support ?

La charge maximale recommandée est de 35 kg. Ne dépassez pas cette limite pour garantir la sécurité.

Ce support est-il compatible avec un écran de 55 pouces ?

Oui, il est compatible avec les écrans de 32 à 65 pouces et les normes VESA jusqu'à 400x400 mm.

Peut-on incliner l'écran après installation ?

Oui, l'inclinaison est réglable de +5° à -10° pour réduire les reflets et améliorer l'angle de vision.

Le support permet-il une rotation de l'écran ?

Oui, le support est orientable horizontalement pour un positionnement optimal.

Quelles sont les dimensions du support ?

Les dimensions approximatives sont de 50 cm de largeur, 25 cm de hauteur et 5 cm de profondeur.

Comment entretenir le support mural ?

Nettoyez-le avec un chiffon doux et sec. Évitez les produits abrasifs qui pourraient endommager la peinture.

Que faire si une pièce est manquante dans le carton ?

Contactez le service client Schwaiger au [phone] ou par email à [e-mail] pour obtenir des pièces de rechange.

Ce support convient-il pour une installation dans une cloison en plâtre ?

Oui, à condition d'utiliser des chevilles spécifiques pour plaque de plâtre (non fournies) et de respecter la charge maximale.

Comment régler la mise à niveau de l'écran ?

Le support dispose d'un système de mise à niveau intégré. Desserrez légèrement les vis de réglage, ajustez l'horizontalité, puis resserrez.

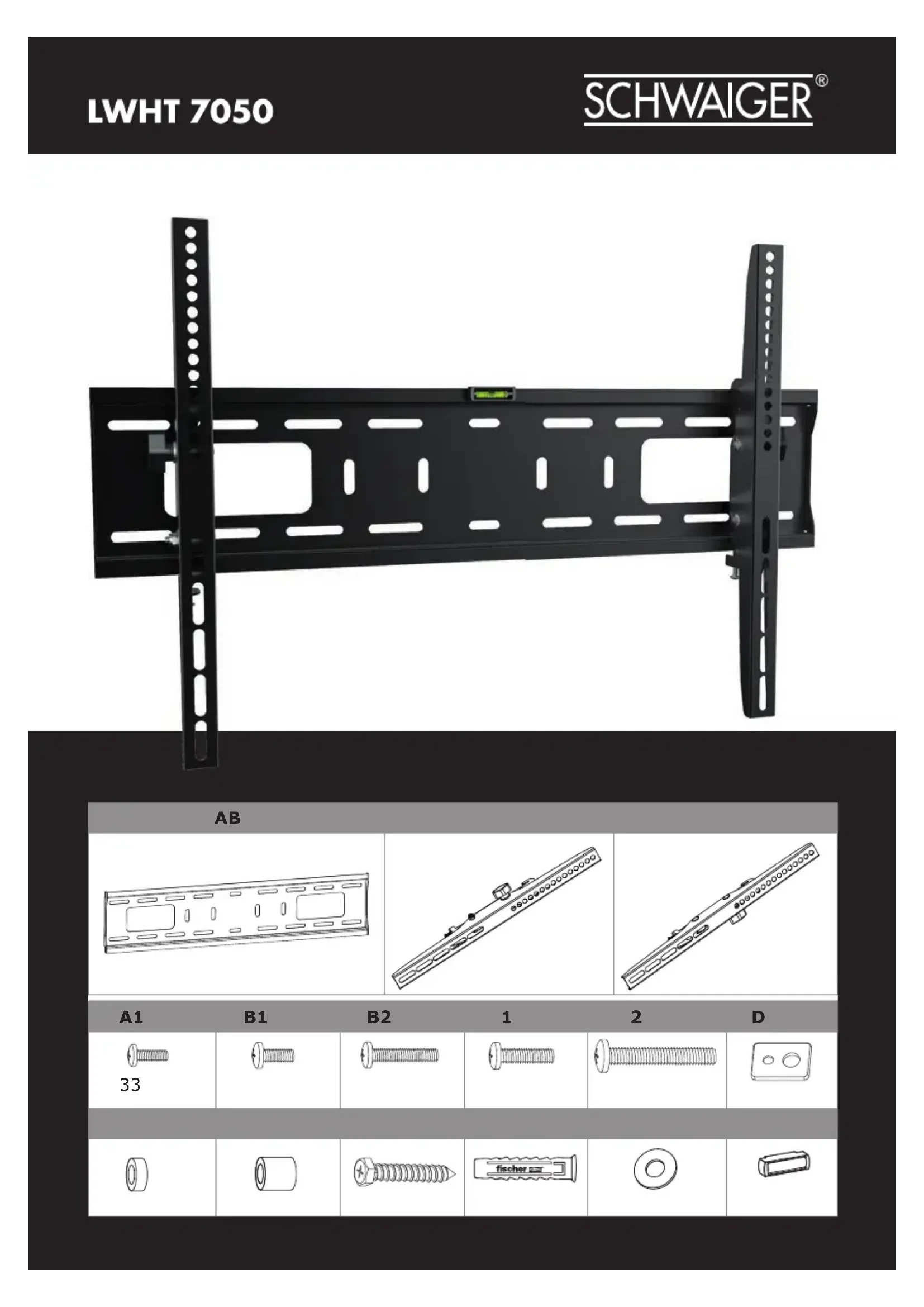

MODE D'EMPLOI LWHT7050 513 Schwaiger

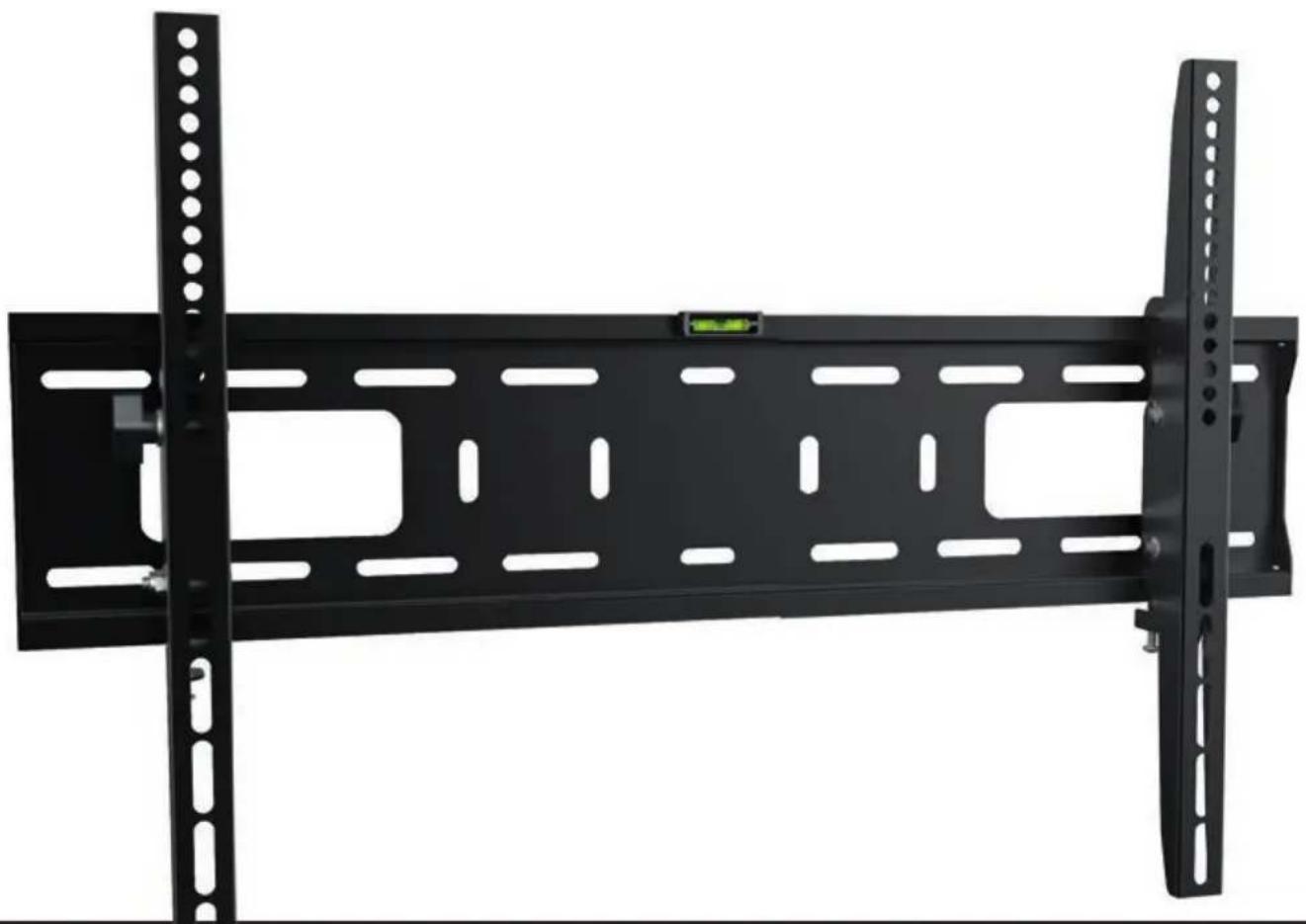

Black metal wall-mounted device with vertical connectors and a green indicator light (no text or symbols)

AB

Technical line drawing of a rectangular electronic component with slots and mounting holes (no text or symbols)

Technical line drawing of a mechanical assembly with rollers and a central component (no text or symbols)

Technical line drawing of a mechanical component with multiple slots and mounting holes (no text or symbols)

A1	B1	B2	1	2	D
33
[47ZS]				[H826]

1A

Technical diagram showing various mechanical components with dimensional annotations in millimeters and inches

Technical line drawing of a mechanical housing or enclosure with internal components and mounting holes (no text or symbols)

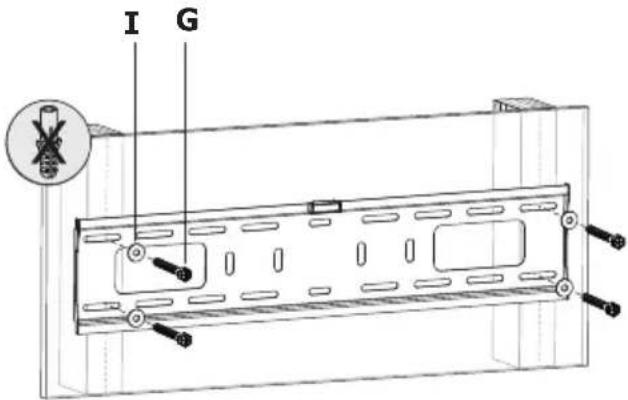

I G

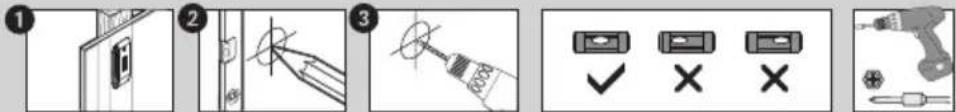

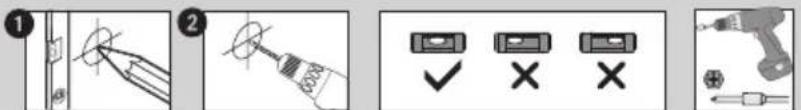

Diagram showing five-step installation or repair process: door opening, tool tip, screwdriver, switch, and toolbar with checkmark and cross icons.

1B

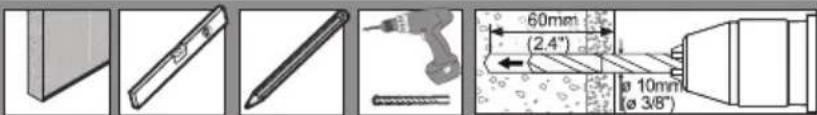

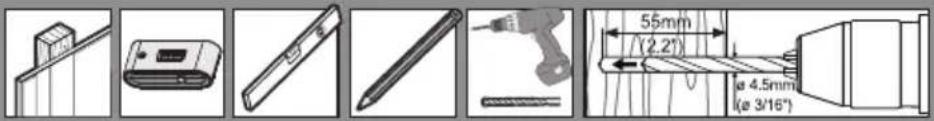

Technical diagram showing various tool and component views with dimensions and angles labeled

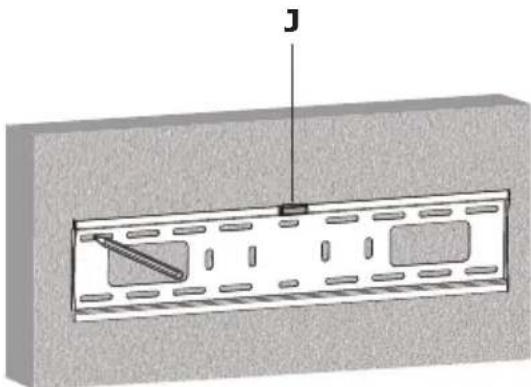

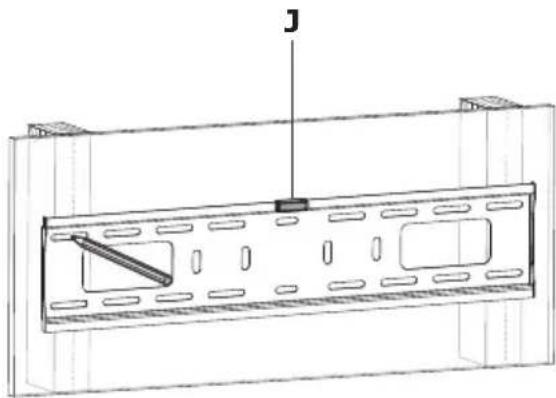

3D diagram of a mechanical component with labeled part 'J' and internal features (no text or symbols beyond label)

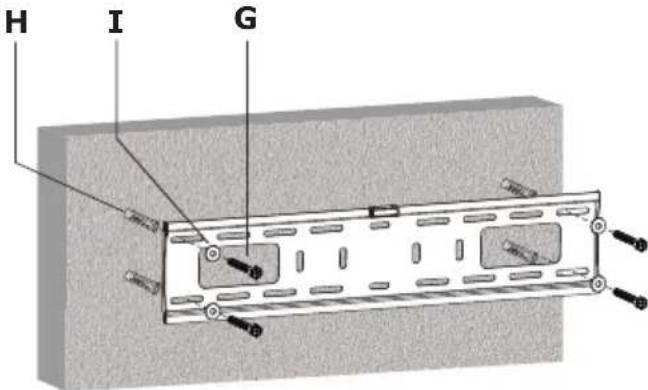

H I G

Diagram showing four different types of electrical or mechanical components with labeled icons and symbols

2A

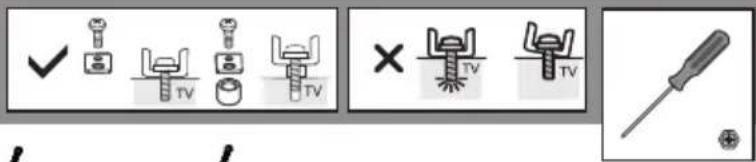

Diagram showing two types of electrical switch symbols: checkmark and cross symbol, each with TV labels.

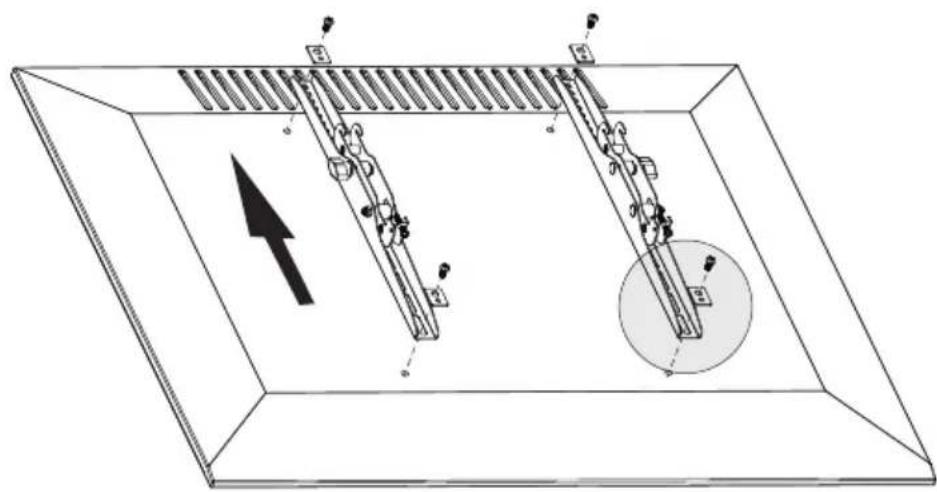

Technical diagram of a mechanical assembly inside a transparent frame, showing internal components and directional arrows (no text or labels)

Technical line drawing of a mechanical assembly with no visible text or symbols

DB1DA1

2B

Technical diagram showing electrical switch symbols and a screwdriver, with checkmark and cross icons indicating status or modification.

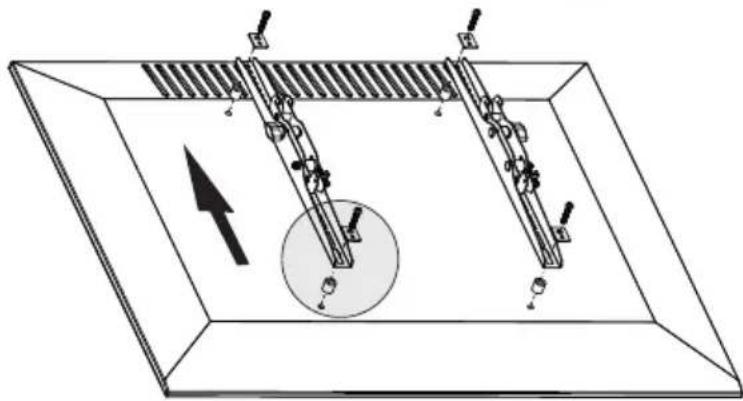

Diagram of a mechanical assembly inside a transparent frame, showing two vertical rods with weights and a circular component (no text or symbols)

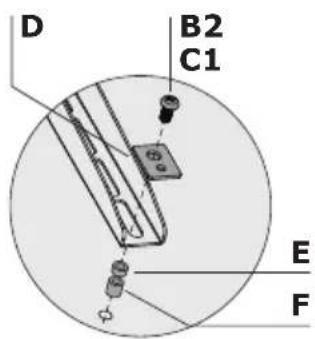

D B2 C1 E

D B2 C1 F

D B2 C1 E F

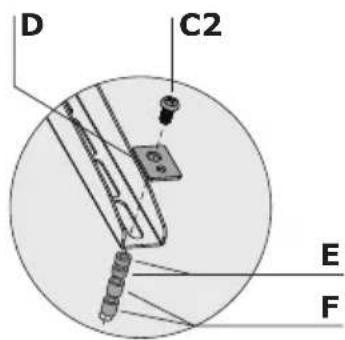

D C2 F

D C2 E F

D C2 E F

3

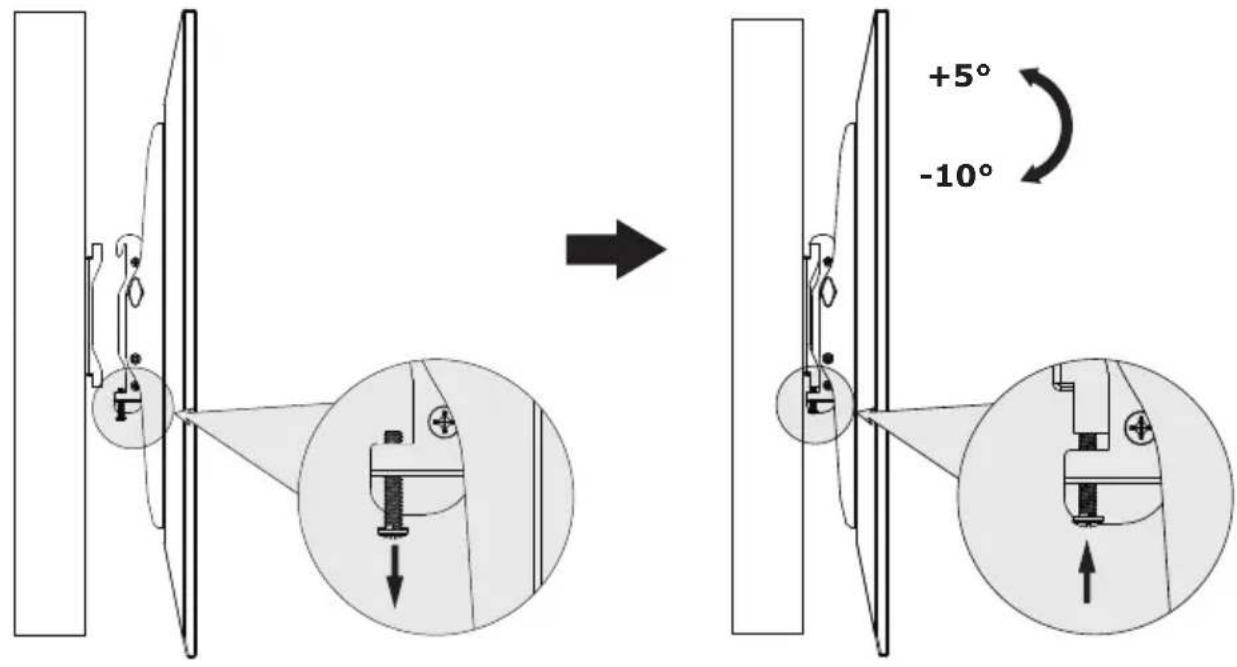

Diagram illustrating the change in mechanical assembly from a vertical component to a vertical plate, with angular changes of +5° and -10° indicated.
