Type de produit	Lave-linge frontal
Marque	Samsung
Modèle	WW70J4210JWD
Capacité de lavage	7 kg
Dimensions (H x L x P)	85 x 60 x 55 cm (approximatives)
Poids net	65 kg (approximatif)
Alimentation	220-240 V, 50 Hz
Programmes de lavage	Lavage, essorage, séchage, literie, laine, fibres mélangées
Fonction séchage	Oui, taux de séchage max. 95%, charge réduite à 1/3
Vitesse d'essorage maximale	1200 tr/min (estimation pour un modèle WW70J)
Classe énergétique	A (estimation)
Filtre à impuretés	Oui, nettoyage régulier nécessaire
Filtre d'arrivée d'eau	Oui, présent sur le tuyau d'arrivée
Pieds réglables	Oui, quatre pieds avec écrous de blocage
Sécurité enfant	Non mentionné, probablement disponible
Hublot	Verrouillable, ne s'ouvre pas si température >70°C ou eau présente
Compartiment à lessive	Avec bac à adoucissant, ligne de référence MAX
Tuyau de vidange d'urgence	Oui, accessible après dévissage du bouchon
Affichage	Écran avec codes d'erreur (door, 4E, 5E, Hot, CE)

FOIRE AUX QUESTIONS - WW70J4210JWD SAMSUNG

Le hublot ne s'ouvre pas, que faire ?

Le hublot reste verrouillé si la température interne dépasse 70°C ou si le tambour contient de l'eau. Attendez que la température baisse ou lancez un programme d'essorage pour vidanger l'eau. N'ouvrez jamais de force.

Pourquoi le temps de lavage augmente-t-il ?

Un déséquilibre du linge dans le tambour peut allonger le cycle. Le lave-linge tente de rééquilibrer la charge. Appuyez sur Démarrer/Pause, répartissez le linge uniformément et relancez le programme.

Comment nettoyer le filtre à impuretés ?

Ouvrez le capot du filtre avec une pièce de monnaie, dévissez le bouchon, vidangez l'eau via le tuyau d'urgence, retirez le filtre, nettoyez-le sous l'eau courante, puis remettez tout en place en serrant fermement.

Que faire si l'eau ne s'évacue pas (code 5E) ?

Nettoyez le filtre de vidange. Si le lave-linge a gelé, versez de l'eau chaude dans le tambour et laissez dégeler une heure. Vérifiez aussi que le tuyau de vidange n'est pas plié ou obstrué.

Comment mettre à niveau le lave-linge ?

Utilisez les quatre pieds réglables en bas de l'appareil. Desserrez l'écrou de blocage avec une clé, tournez manuellement le pied pour ajuster la hauteur, puis serrez l'écrou. Vérifiez le niveau à l'aide d'un niveau à bulle.

Comment installer le lave-linge après achat ?

Retirez les cinq vis de transport à l'arrière. Placez l'appareil sur un sol stable et plan. Réglez les pieds pour qu'il soit de niveau. Raccordez les tuyaux d'arrivée et de vidange selon les instructions.

Quel programme utiliser pour le linge de lit ?

Utilisez le programme Literie spécialement conçu pour le linge de lit. Lavez un seul article à la fois, roulé en boule pour un meilleur équilibre. Ne lavez jamais de couverture chauffante en machine.

Comment doser l'adoucissant ?

Ne remplissez jamais le bac au-delà de la ligne MAX. Assurez-vous que le bouchon de rinçage est correctement inséré pour éviter les débordements. Si vous utilisez un adoucissant concentré, vérifiez que le bouchon n'est pas bouché.

Que faire si l'affichage indique 'Hot' ?

Le message 'Hot' signifie que la température interne du tambour est élevée. Attendez que le ventilateur de refroidissement abaisse la température. Seuls les boutons Marche/Arrêt et Démarrer/Pause fonctionnent alors. N'ouvrez pas le hublot de force.

Comment utiliser la fonction séchage ?

Pour un séchage efficace, chargez la machine au tiers de sa capacité de lavage maximale. Le taux de séchage atteint 95 %. Sortez le linge et secouez-le pour améliorer le résultat.

MODE D'EMPLOI WW70J4210JWD SAMSUNG

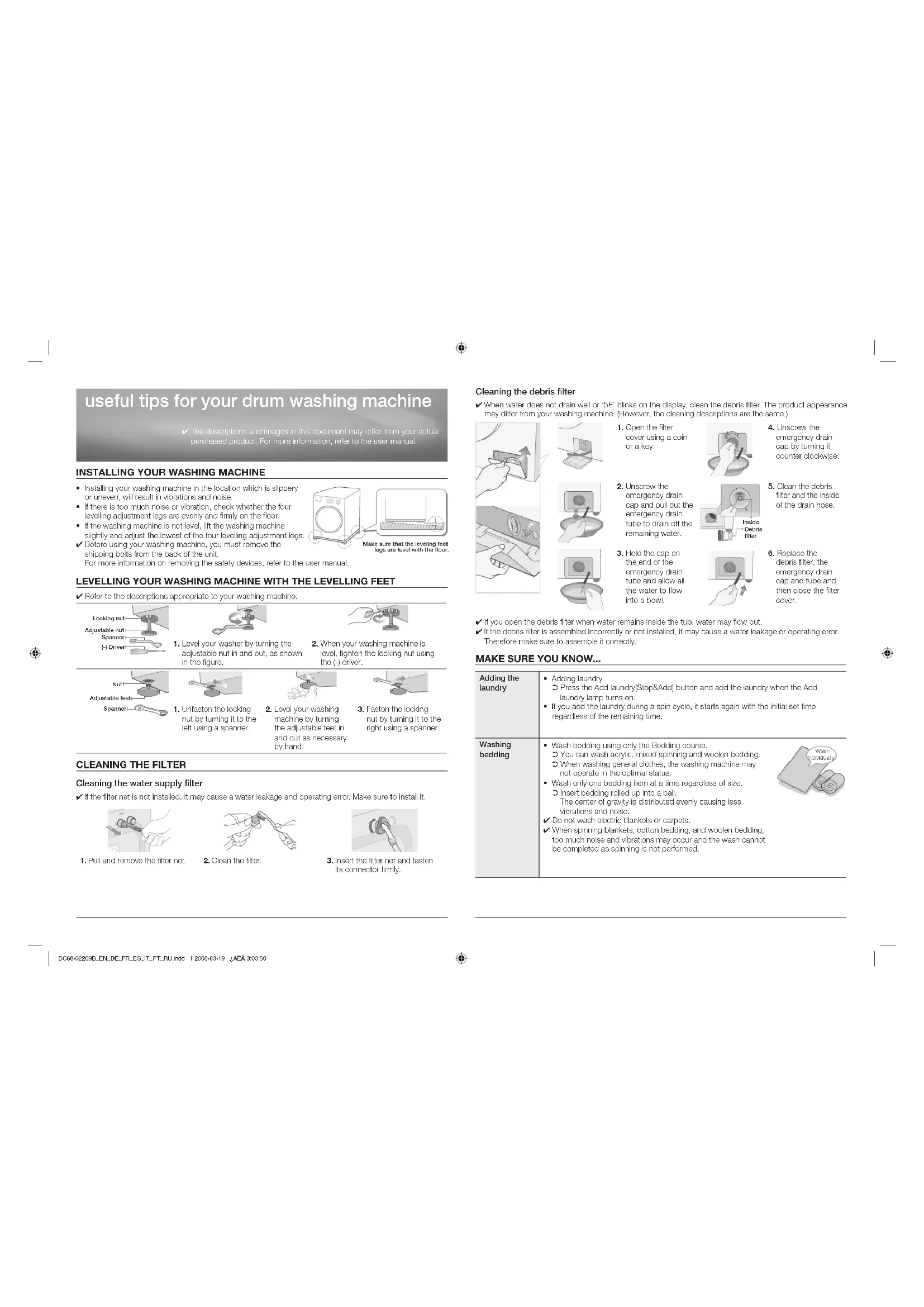

Conseils utiles pour l'utilisation de votre lave-linge à tambour

√ Le modèle illustré dans ce document peut être différent du votre. Pour plus d'informations, consultez votre manuel d'utilisation.

INSTALLATION DU LAVE-LINGE

• Evitez d'installer votre lave-linge sur un sol glissant ou irrégulier, cela entraînerait ou bruit et des vibrations.
• Si les vibrations et le bruit sont excessifs, vérifiez que les quatre pieds réglables sont bien posés au sol.
• Si le lave-linge n'est pas de niveau, soulevez-le légèrement et ajustez le pied réglable le plus bas.
  √ Avant d'utiliser le lavo-linge, retirez les cinq vis de transport situées à l'arrière de l'appareil.

Pour en savoir plus sur les dispositifs de sécurité, consultez votre manuel d'utilisation.

Vérifiez que le lave-linge est de niveau

MISE À NIVEAU DU LAVE-LINGE À L'AIDE DES PIEDS RÉGLABLES

√ Consultez les schémas relatifs à votre modèle de lave-linge.

1. Meltez la rondelle à niveau en vissant l'écrou de réglage, vers le haut ou vers le bas, comme indiqué sur la figure.

2. Lorsque le lave-linge est de niveau, serrez les écrous de blocage à l'aide d'un tournevis plat.

1. Desserrez l'écrou de blocage en le tournant vers la gauche à l'aide d'une clé.

2. Mettez votre lave-linge de niveau en tournant manucillement les plods réglables vers la gauche ou la droite.

3. Serrez l'écrou de blocage en le tournant vers la droite à l'aide d'une clé.

NETTOYAGE DU FILTRE

Nettoyage du filtre d'arrivée d'eau

√ Si aucun filtre n'est installé, vous risquez une fulte d'eau ou un dysfonctionnement de la machine. Vollez donc à en installer un.

1. Tirez sur le filtre pour le dégager 2. Nettoyez le filtre, et sortez-le.

2. Remettez le filtre en place et serrez fermement le raccord.

Nettoyage du filtre à impuretés

Si l'eau ne s'évacue pas correctement ou si le voyant « 5E » clignole, nettoyez le filtre à impurelés. Le modèle présenté dans ces illustrations peut être différent du votre ; toutefois, la procédure de nettoyage est la même.

1. Ouvrez le capot du filtre en utilisant une pièce de monnaie ou une clé.

1. Dévissez le bouchon et sortez le tuyau de vidange d'urgence afin d'évacuer l'eau qu'il contient,

1. Tenez le tuyau de vidange lors le bas pour évacuer l'eau, que vous recueillerez dans un récipient.

2. Dévissez le bouchon de vidange d'urgence en le tournant dans le sens horaire.

3. Nettoyez le filtre à impuretés et l'intérieur du tuyau de vidange.

√ Pour ne pas renverser d'eau, n'ouvrez pas le filtre sans avoir violangé le tuyau.
Si le lave-linge ne dispose pas d'un filtre à impuretés ou si celui-ci a été mal installé, vous risquez une fuite d'eau ou un dysfonctionnement de la machine. Veillez donc à ce que le filtre soit correctement installé.

CE QUE VOUS DEVEZ SAVOIR...

Charger le linge dans la machine

• Chargement du linge
  Appuyez sur le bouton Charger linge (Arrêter et charger) et chargez le linge lorsque le voyant Charger linge s'allume.
• Si vous chargez du linge lorsqu'un cycle est en cours, le cycle recommence au début, quel que soit le temps restant.
• Lavage du linge de lit avec le programme Literie uniquement.
• Ce programme vous permet de lavar l'acrylique, les lainage et les fibres mélangées.
• Ce programme n'offre pas des performances optimales pour les vêtements.
• Lavez un seul article de literie à la fois, quelle que soit sa taille.
• Placez le linge roulé en boule dans le tambour. Le centre de gravité est ainsi mieux réparti, réduisant les vibrations et le bruit.
  √ Ne lavez jamais découverture chauffante en machine.
  √ Lors de l'essorage des couvertures et du linge de lit en coton ou en lainage, il est possible que les vibrations et le bruit soient excessifs et empêchent le cycle de se terminer car l'essorage ne peut être effectué.

Lavage du linge de lit

ESSAYEZ LA SOLUTION SUIVANTE...

Le hublot ne s'ouvre pas	Le hublot ne peut être ouvert lorsque la température à l'intérieur de la machine est élevée ou lorsque le tambour est rempli d'eau.Lorsque la température de l'air à l'intérieur de la machine, après un cycle, est supérieure à 70 °C ou lorsque la température de l'eau est supérieure à 55 °C.Attendez que la température intérieure balisse.Lorsque le tambour est rempli d'eau.Sélectionnez Essorage pour vidanger l'eau. Vous pourrez alors ouvrir le hublot.Sur certains modèles, vous ne pouvez ouvrir le hublot que lorsque la message- End » s'affiche ou que lo signal sonore de fin de cycle retenit.√ Si vous ouvez le hublot de force, vous risquez d'andommager le lave-linge et de vous mettre en danger.
Sélection de la fonction Séchage	Pour la fonction séchage, chargez la machine à 1/3 de sa capacité de lavage. Le taux de séchage maximum est de 95 %.Si vous chargez une quantité de linge supérieure à celle recommandée dans le manuel, les performances de séchage diminueront.Sortez le linge et socouez-le. Vous diminez ainsi chaleur et humidité et obtenez un linge bien sec.
Dosage de l'adoucissant	Si vous remplissez le bac d'adoucissant au-delà de la ligne de référence (MAX), l'adoucissant risque de couler directement dans le tambour.Versez l'adoucissant au maximum jusqu'à la ligne de référence, pour éviter qu'il déborde.Si le bouchon de ringage (ci-après simplement appelé bouchon) n'est pas correctement inséré ou est bloque par des corps étrangers, l'eau et l'adoucissant risquent de ne pas être évacués complètement si vous utilisez de l'adoucissant concentré (haute viscosité).Vérifiez donc que le bouchon est correctement inséré dans le bac à adoucissant.Ouvrez le compartiment à lessive et appuyez sur le bouton qui permet de libérer le troir. Sortez le compartiment et nettoyez-le.
Augmentation du temps de lavage	Le temps de lavage peut augmenter si un déséquilibre est détecté au niveau du ligne chargé. Le lave-linge tente alors automatiquement d'équilibrer la charge. Cette opération peut rallonger le temps de lavage.Appuyez sur le boutonDémarrer/Pauseet vérifiez le linge chargé. Répartissez le linge de manière égale et relancez le programme.

AUTO-DIAGNOSTIC
√ Si un message d'erreur autre que ceux présentés ci-dessous s'affiche, consultez le manuel d'utilisation.

Affichage Symptôme Action
de door	Le hublot est ouvert Le hublot est-il ouvert ?☐ Veillez à bon fermer le hublot avant de mettre le lave-linge en marche.
4E	L'arrivée d'eau ne fonctionne pasLe robinet est-il fermé ?☐ Ouvrez le robinet.Le raccord du litre du tuyau d'arrivée d'eau est-il bicqué ?☐ Démontiez et nettoyez le litre du tuyau d'arrivée d'eau.
5E	L'eau ne s'évacue pasLe litre de vidange est-il bouché ?☐ Netloyez le litre de vidange.Le lave-linge est-il gelé à cause du froid ?☐ Versez de l'eau chaude dans le tambour et laissez dégeler pendant environ une heure.
Hot	La température interne du tambour est élevéeLe cycle de séchage ou de lavage à l'air s'est-il interrompu ? Le lavage ne démarre pas automatiquement une fois le séchage terminé ?☐ Le fonctionnement du ventilateur de réfroissement est automatique, Attendez donc que le message « Hot » disparaisse.√ Seuls les boutons Marche/Arrêt et Démarrer/Pause fonctionnent lors que le message « Hot » est affiché.√ Lorsque la température à l'intérieur du tambour est trop élevée, le hublot ne peut pas s'ouvrir. Si vous ouvrez le hublot de force, vous risquez d'endommager le lave-linge et de vous mettre en danger. Attendez donc que la température soit redescencule.
CE	L'eau ne s'évacue pas car sa température est supérieure à 55 °C, même si tronto minutes se sont écoulées depuis la fin du cycleAvec-vous inversé l'arrivée d'eau chaude et l'arrivée d'eau froide ?☐ Branchez correctement les tuyaux d'arrivée d'eau chaude et d'eau froide.√ Rodémarrez le lave-linge on appuyant sur le bouton Démarrer/Pause.
