MI-372 - Support écran plat Mount-It! - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MI-372 Mount-It! au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Support mural pour écran plat |
| Marque | Mount-It! |
| Modèle | MI-372 |
| Catégorie | Support écran plat |
| Taille d'écran compatible | Jusqu'à 60 pouces (VESA ≤400x400) ou au-delà (VESA ≥400x400) |
| Norme VESA | 100x100 à 800x400 |
| Matériau | Acier |
| Angle d'inclinaison | -5° à +10° |
| Rotation latérale | ±5° |
| Distance au mur | Non spécifiée (variable selon installation) |
| Contenu de l'emballage | Support mural, vis (M4x16, M5x16, M6x16, M8x25, M5x8, M8x45), chevilles (8x70, 10x50), entretoises, clé Allen |
| Installation | Fixation sur mur en bois ou béton |
| Nombre de personnes recommandé | 2 personnes pour l'installation |
| Sécurité | Ne pas trop serrer les vis pour éviter d'endommager le support |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Pièces détachées | Vis de différentes tailles et entretoises disponibles |
| Réparabilité | Non applicable (pas de pièces électroniques) |
FOIRE AUX QUESTIONS - MI-372 Mount-It!
Quel est le poids maximal supporté par le support MI-372 ?
Le poids maximal supporté n'est pas spécifié dans la notice. Il est recommandé de vérifier la compatibilité avec votre écran et de ne pas dépasser les limites indiquées par le fabricant.
Comment installer le support sur un mur en béton ?
Utilisez les chevilles appropriées (8x70 ou 10x50) fournies. Percez des trous de diamètre 10 mm ou 8 mm selon les chevilles, insérez les chevilles, puis fixez le support avec les vis G ou H. Assurez-vous que les vis sont bien serrées sans trop forcer.
Quels sont les angles d'inclinaison possibles ?
L'inclinaison peut être ajustée de -5° à +10° vers l'avant ou l'arrière. La rotation latérale est de ±5°.
Quelles vis utiliser pour mon écran ?
Reportez-vous aux instructions : les vis A (M4x16), B (M5x16), C (M6x16) ou D (M8x25) sont fournies. Choisissez celles qui correspondent à la taille des inserts filetés de votre écran.
Puis-je installer le support seul ?
Il est fortement recommandé d'être à deux pour installer le support, surtout pour les écrans de grande taille, afin d'éviter les accidents et de faciliter la manipulation.
Comment ajuster le niveau de l'écran après installation ?
Utilisez la vis de réglage de niveau (level adjustment) située sur le support. Tournez-la doucement pour obtenir un affichage horizontal. L'ajustement est possible jusqu'à ±5°.
Le support est-il compatible avec un écran incurvé ?
La notice ne mentionne pas spécifiquement les écrans incurvés. Généralement, les supports muraux standard peuvent convenir, mais vérifiez les dimensions VESA et le poids.
Comment fixer les câbles ?

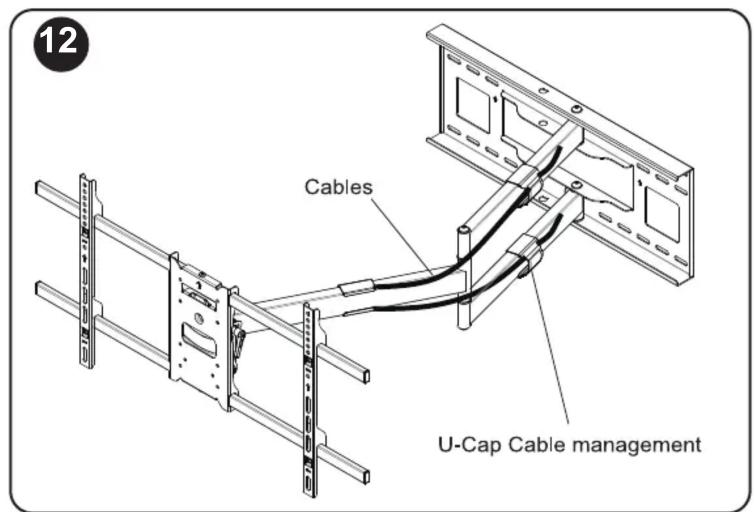

Utilisez les U-Cap fournis pour la gestion des câbles. Ils permettent de maintenir les câbles le long du support pour une installation plus propre.
Que faire si une vis est trop longue ?
Utilisez les entretoises fournies (pièce E) pour augmenter l'espacement. Si la vis dépasse, ajoutez une entretoise entre l'écran et le support.
Le support peut-il être monté sur un mur en placoplâtre ?
La notice ne traite que des murs en bois ou en béton. Pour le placoplâtre, il est nécessaire d'utiliser des chevilles adaptées (non fournies) et de s'assurer que le mur peut supporter le poids.
Questions des utilisateurs sur MI-372 Mount-It!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Support écran plat au format PDF gratuitement ! Retrouvez votre notice MI-372 - Mount-It! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MI-372 de la marque Mount-It!.
MODE D'EMPLOI MI-372 Mount-It!

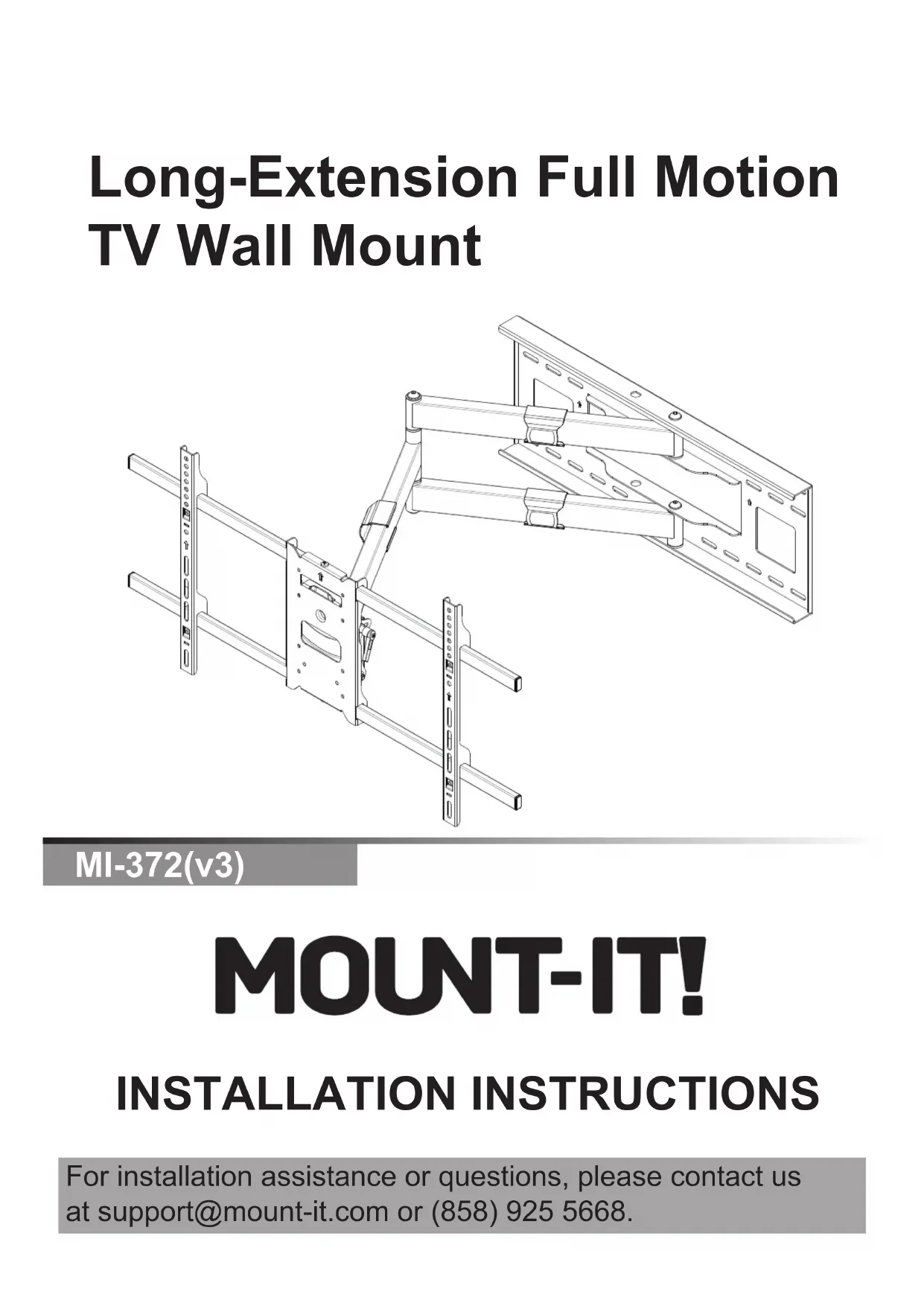

Long-Extension Full Motion TV Wall Mount
MOUNT-IT!
INSTALLATION INSTRUCTIONS
For installation assistance or questions, please contact us at support@mount-it.com or (858) 925 5668.
| A- (M4x16)-4pcs | G- (M8x45)-4pcs | BB- | Arms |
| B- (M5x16)-4pcs | wrench-1pcs | ||
| C- (M6x16)-4pcs | H- (8x70)-6pcs | ||
| D- (M8x25)-4pcs | (Φ16xΦ8.2x1.5)-6pcs | ||
| E- (Φ16xΦ6.2x1.5)-4pcs | I- (10x50)-6pcs | Main body | |
| F- (M5x8)-4pcs | AA - -4pcs |


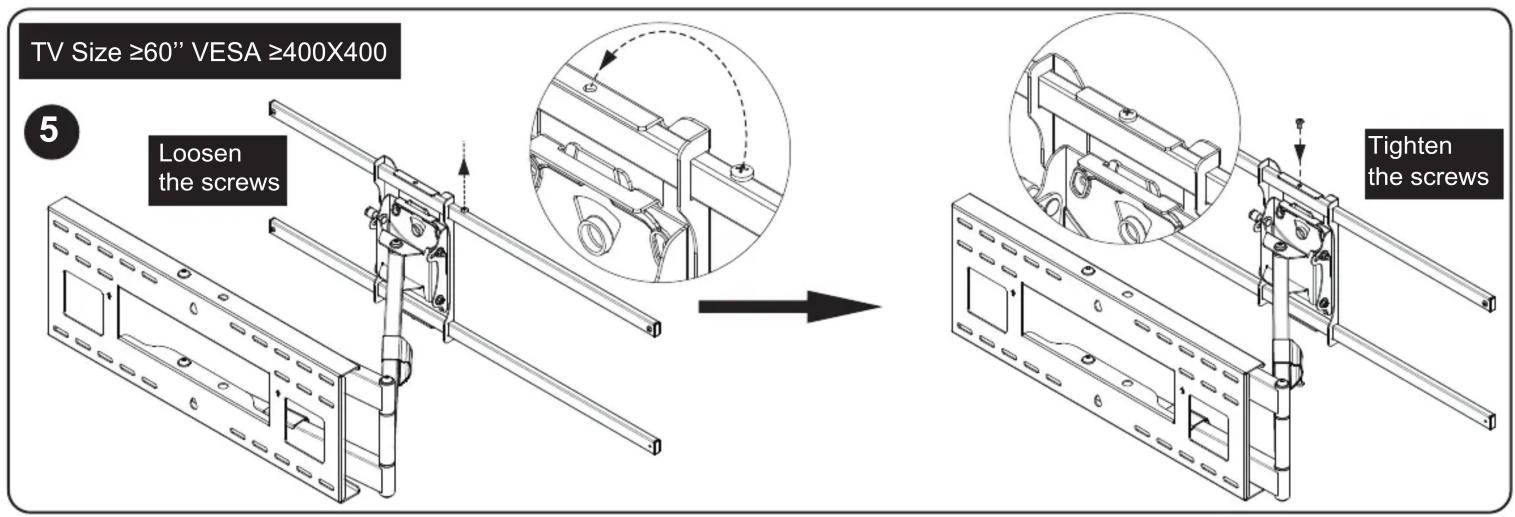

TV Size ≥60" VESA ≥400X400 5 Loosen the screws Tighten the screws


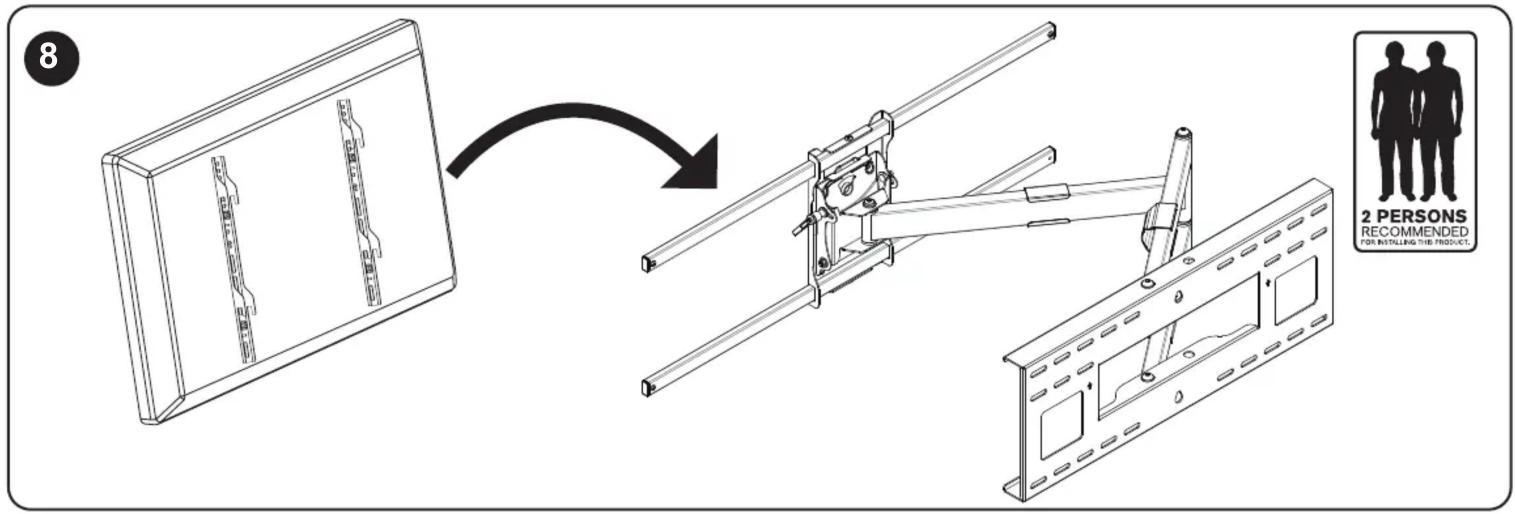

8 2 PERSONS RECOMMENDED FOR INSTALLING THE PRODUCT.


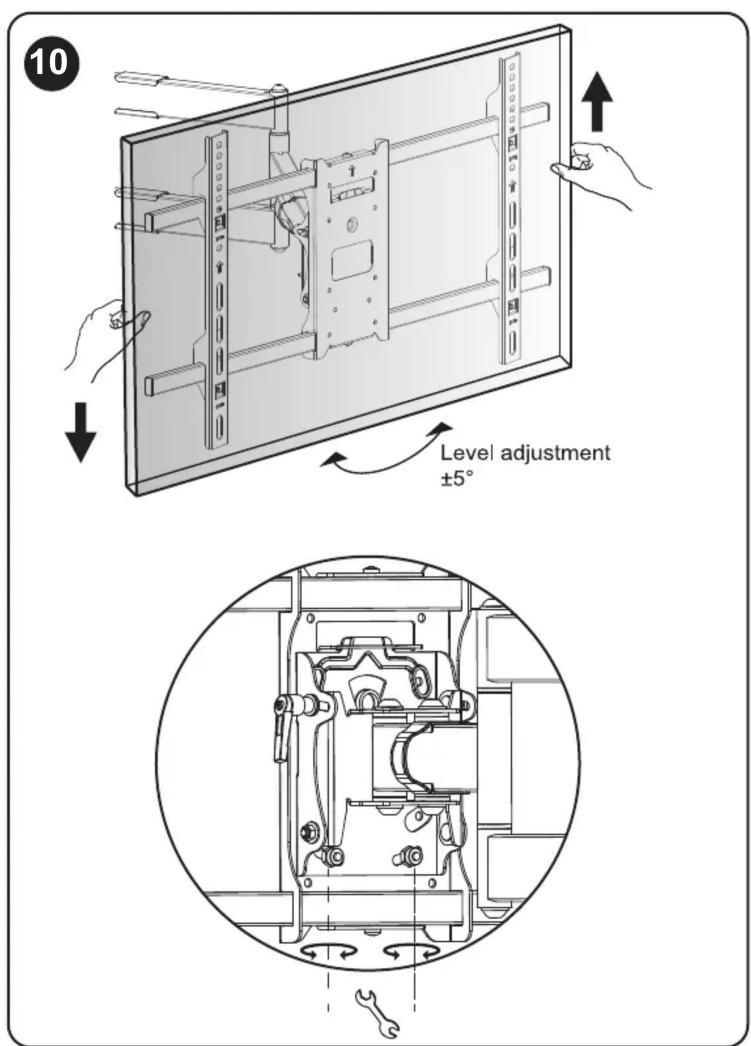

10 Level adjustment ±5°

