Type de produit	Chercheur à point rouge (StarPointer)
Marque	Celestron
Modèle	StarPointer Finderscope
Alimentation	Pile bouton (retirer la languette de protection avant utilisation)
Fonctions principales	Projection d'un point rouge pour le pointage précis du télescope ; réglages de hauteur et de direction
Réglages	Molette gauche/droite et molette haut/bas ; molette de luminosité/alimentation
Installation	Se fixe sur le tube optique du télescope via deux vis de fixation
Alignement	Nécessite un alignement avec l'oculaire principal du télescope (objet distant à au moins 400 m)
Utilisation	Regarder par la fenêtre circulaire et superposer le point rouge sur la cible
Distance d'observation	Œil à environ 30 cm de la fenêtre
Entretien et nettoyage	Nettoyer les surfaces optiques avec un chiffon doux et sec ; éviter les produits chimiques
Sécurité	Ne jamais pointer vers le Soleil ; éteindre le chercheur après usage pour économiser la pile
Pièces détachées et réparabilité	Pile remplaçable ; molettes et vis de fixation accessibles
Compatibilité	Conçu pour les télescopes Celestron équipés d'un support de monture adapté

FOIRE AUX QUESTIONS - StarPointer Finderscope CELESTRON

Comment installer le chercheur StarPointer sur mon télescope ?

Desserrez les deux vis de fixation situées sous le chercheur, faites glisser la base sur le support du tube optique, puis serrez les vis pour maintenir l'ensemble. N'oubliez pas de retirer la languette de protection de la pile avant la première utilisation.

Comment allumer le chercheur et régler la luminosité ?

Tournez la molette d'alimentation/luminosité dans le sens des aiguilles d'une montre pour allumer le chercheur. Continuez de tourner pour augmenter la luminosité du point rouge. Tournez dans l'autre sens pour éteindre.

Pourquoi le point rouge n'apparaît-il pas dans la fenêtre ?

Vérifiez que la pile est correctement insérée et que la languette de protection a été retirée. Assurez-vous que la molette d'alimentation est tournée suffisamment. Si le problème persiste, remplacez la pile.

Comment aligner le chercheur avec le télescope ?

Choisissez un objet distant (au moins 400 m) en journée. Centrez-le dans l'oculaire du télescope. Sans bouger le télescope, ajustez les molettes de réglage haut/bas et gauche/droite du chercheur jusqu'à ce que le point rouge soit sur le même objet.

Quel type de pile utilise le chercheur ?

Le chercheur utilise une pile bouton de type CR2032 ou similaire. Référez-vous à la notice pour le modèle exact. Retirez la languette de transport avant usage.

L'image dans l'oculaire du télescope est inversée, est-ce normal ?

Oui, selon le type de télescope (surtout les lunettes astronomiques), l'image peut être inversée verticalement ou horizontalement. C'est normal et n'affecte pas l'utilisation du chercheur.

Puis-je utiliser le chercheur en plein jour ?

Oui, l'alignement est même recommandé en journée. Le point rouge est visible sur un fond clair. Pour une utilisation nocturne, réduisez la luminosité pour ne pas éblouir.

Comment nettoyer le chercheur ?

Utilisez un chiffon doux et sec pour essuyer la fenêtre en verre. Évitez les solvants ou produits abrasifs. Si nécessaire, utilisez un souffleur pour enlever la poussière.

Le chercheur ne tient pas en place, que faire ?

Vérifiez que les deux vis de fixation sont bien serrées. Si le chercheur bouge encore, assurez-vous que la base est correctement engagée sur le support. En cas de jeu anormal, contactez le service après-vente.

Où puis-je trouver des pièces de rechange pour le StarPointer ?

Les piles sont disponibles dans le commerce. Pour les molettes, vis ou le chercheur lui-même, contactez Celestron ou un revendeur agréé. Consultez le site notice-facile.com pour les coordonnées.

MODE D'EMPLOI StarPointer Finderscope CELESTRON

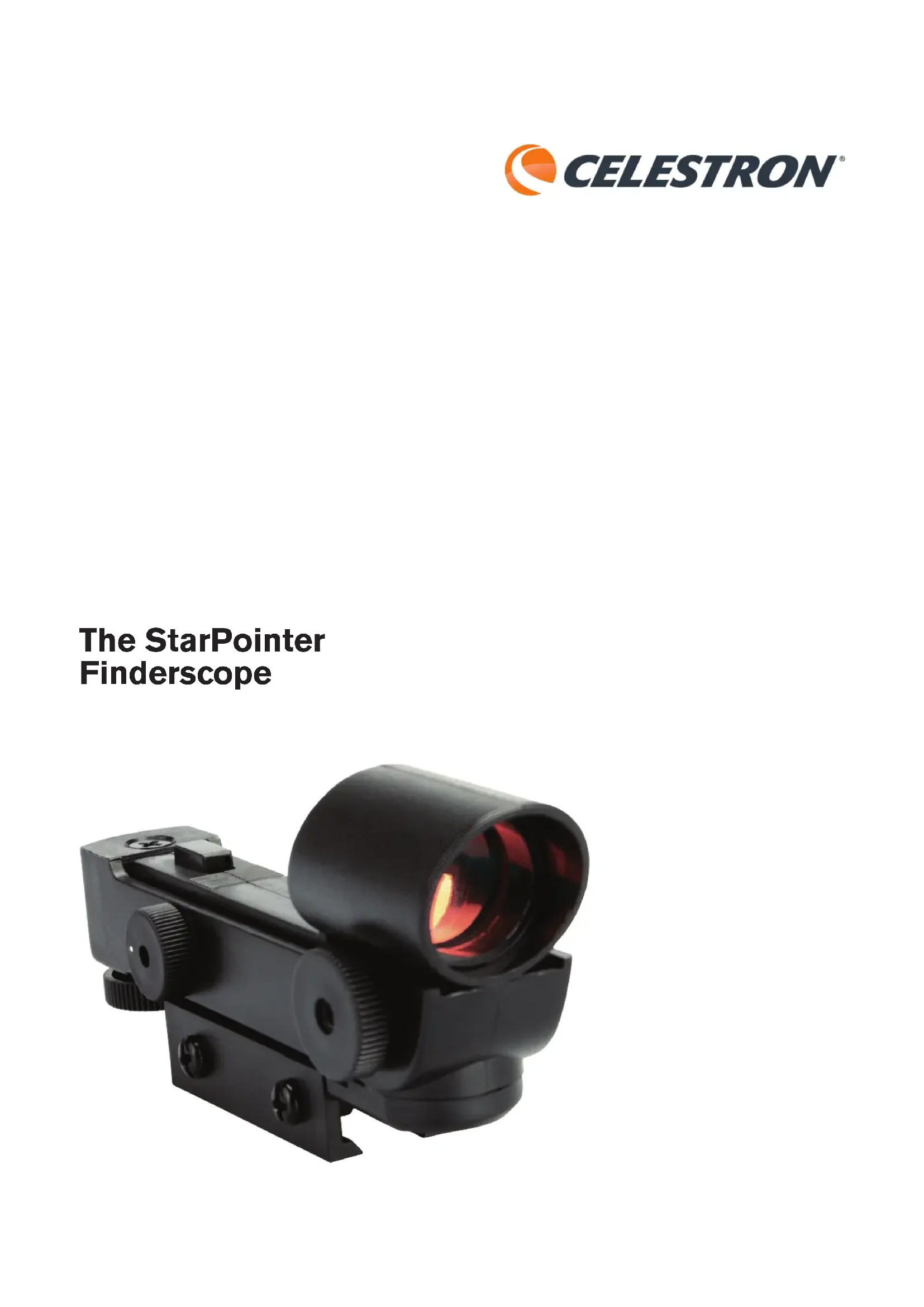

Le chercheur StarPointer

Molette alimentation/ luminosité Molette de réglage haut/bas Vis de monture Molette de réglage gauche/droite

Votre télescope est maintenant livré avec un chercheur StarPointer repensé qui est plus facile à utiliser.

Pour installer votre chercheur StarPointer :

1. Desserrez les deux vis de fixation situées au des sous du chercheur.
2. Faites glisser la base du chercheur sur le support de monture présent sur le tube optique du télescope.
3. Serrez les vis de fixation pour maintenir l'oculaire en place. Votre chercheur StarPointer est livré avec une languette de plastique insérée entre la pile et le contact pour éviter que cette dernière ne se décharge accidentellement pendant le transport. Retirez cette languette avant d'utiliser le chercheur.
   Utiliser le chercheur StarPointer :

Le chercheur StarPointer vous aide à pointer votre télescope en regardant dans la fenêtre de verre circulaire et en faisant coïncider le point rouge avec la cible. La première fois que vous assemblez votre télescope, vous devez aligner le chercheur avec le système optique principal du télescope. Bien que cette étape puisse être effectuée de nuit, il est beaucoup plus facile de l'effectuer en journée. Une fois l'alignement du chercheur effectué, vous ne devriez pas avoir à répéter cette étape à moins que le chercheur ait reçu un choc, ait subit une chute ou ait été retiré pendant le transport.

Aligner le StarPointer :

1. Installez le télescope à l'extérieur pendant la journée. À l'œil nu, choisissez un objet facilement reconnaissable, comme un lampadaire, une plaque d'immatriculation de voiture ou un grand arbre. L'objet doit être le plus loin possible, de préférence à au moins 400 m (un quart de mille).
2. Retirez le capuchon anti-poussière du télescope et assurez vous que l'oculaire le moins puissant (longueur de focale la plus longue) est installé dans le tube de focale.
3. Orientez le télescope horizontalement et verticalement afin qu'il pointe à approximativement vers l'objet que vous avez choisi à l'étape 1.
4. Regardez à travers l'oculaire et déplacez-le manuellement jusqu'à ce que l'objet que vous avez choisi se trouve dans le centre du viseur. Si l'image est floue, tournez tout doucement les molettes de mise au point jusqu'à ce que l'image soit nette.

Remarque : l'image que vous observez dans l'oculaire peut apparaître renversée verticalement ou verticalement, selon le type de télescope que vous utilisez. C'est tout à fait normal dans une lunette astronomique.

1. Une fois l'objet centré dans l'oculaire, allumez le chercheur en faisant tourner la molette d'alimentation dans le sens des aiguilles d'une montre au maximum.

2. Avec votre tête située à environ 30 cm (1 pied) derrière le chercheur, regardez par la fenêtre ronde du chercheur et localisez le point rouge. Il sera probablement près de, mais pas exactement sur l'objet que vous voyez lorsque vous regardez à travers l'oculaire.

3. Sans bouger le télescope, utilisez les deux molettes de réglage situées sur le côté et en dessous du chercheur StarPointer. L'une contrôle le mouvement gauche-droite du point, l'autre le mouvement haut-bas. Ajustez les deux molettes jusqu'à ce que le point rouge apparaisse sur l'objet que vous observez dans l'oculaire de 20 mm.

Choisissez maintenant quelques autres cibles lointaines pour vous exercer à pointer votre télescope. Regardez par la fenêtre du chercheur et placez le point rouge sur la cible que vous essayez de visualiser et vérifiez qu'elle est visible dans l'oculaire du télescope.

Remarque : N'oubliez pas d'éteindre le chercheur lorsqu'il n'est pas utilisé afin d'économiser les piles.
