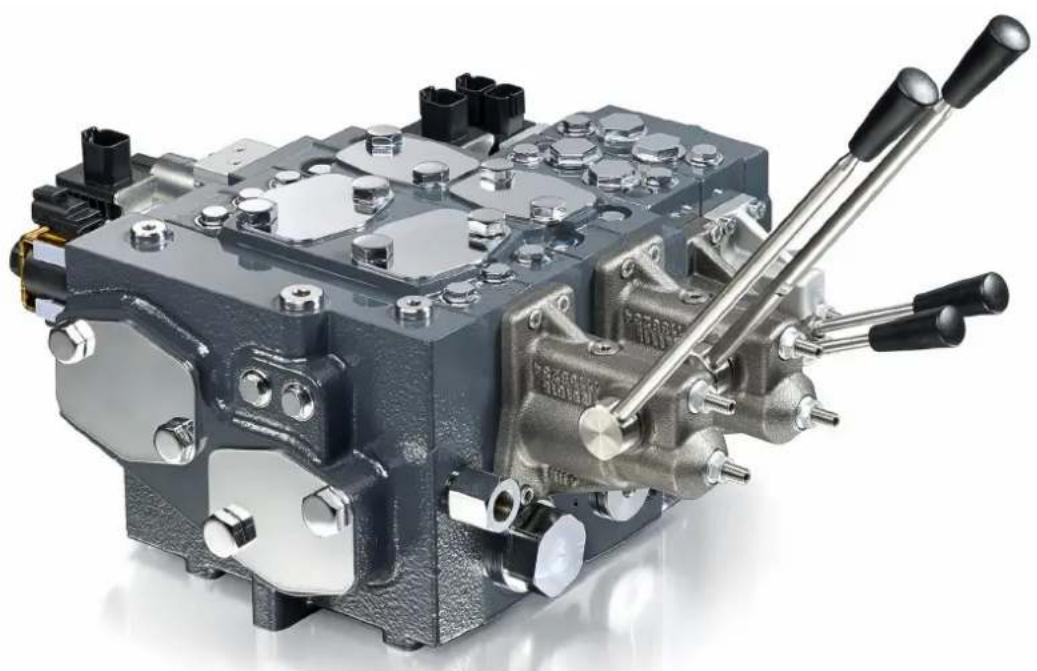

PVG 128 - Vanne industrielle DANFOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Distributeur proportionnel hydraulique modulaire
Marque	Danfoss
Modèle	PVG 128
Catégorie	Vanne industrielle
Dimensions (L x l x h)	Environ 579 x 100 x 131 mm (selon configuration)
Poids	Environ 15 kg (estimation)
Alimentation (commande électrique)	12 V DC ou 24 V DC
Débit nominal max. (port A/B)	300 l/min (PVG 128)
Pression nominale max. (port continu)	350 bar
Pression maximale intermittente	400 bar
Plage de température d'huile	-30 °C à 90 °C (recommandé 30-60 °C)
Viscosité d'huile	4 à 460 mm²/s (recommandé 12-75 mm²/s)
Propreté d'huile (ISO 4406)	23/19/16 maximum
Fonctions principales	Contrôle proportionnel du débit, indépendant de la charge, compensation de pression, vannes antichoc/anticavitation intégrées, conception modulaire avec plusieurs options de commande (électrique, hydraulique, manuelle)
Entretien	Vérifier régulièrement la propreté de l'huile, inspecter les fuites, respecter les conditions de température et de viscosité
Sécurité	Protections contre les surpressions (limiteurs LS), coupure de pilotage optionnelle, évaluation des risques système nécessaire
Pièces détachées	Modules de base (PVB), kits de fixation (PVAS), commandes (PVE, PVM, PVH), vannes antichoc, joints
Réparabilité	Conception modulaire facilitant le remplacement des sections, entretien par personnel qualifié
Normes	Conforme aux directives machines, propreté d'huile selon ISO 4406
Applications	Machines mobiles (nacelles, grues, engins de travaux publics), nécessitant un contrôle proportionnel des vérins et moteurs

FOIRE AUX QUESTIONS - PVG 128 DANFOSS

Comment fonctionne la compensation de charge sur le PVG 128 ?

Le PVG 128 utilise une balance de pression à 3 voies qui assure un débit indépendant des variations de charge. La pression de charge est détectée via le circuit Load Sensing (LS), permettant à la pompe de fournir la pression nécessaire tout en compensant les différences de charge entre les sections.

Quels sont les types de commande disponibles pour le PVG 128 ?

Plusieurs options de commande sont proposées : PVE électrique (avec différentes variantes : PVEO, PVEH, PVES), PVM manuelle, PVH hydraulique, et PVHC électro-hydraulique. Chacune offre un niveau de contrôle et des caractéristiques adaptés aux applications.

Comment régler les limiteurs de pression LS A/B ?

Les limiteurs de pression LS A/B sont intégrés dans les modules PVB (option LSA/B). Ils se règlent en ajustant les vis de tarage (généralement avec une clé Allen) pour limiter la pression maximale dans les ports de travail A et B séparément. Reportez-vous au schéma et au manuel pour les valeurs exactes.

Quelles sont les conditions de propreté de l'huile requises ?

L'huile doit respecter un niveau de propreté maximal de 23/19/16 selon la norme ISO 4406. Il est recommandé d'utiliser des filtres adaptés et de contrôler régulièrement la contamination pour éviter l'usure des composants.

Comment activer le mode économie d'énergie ?

Sur les commandes PVE, le mode économie d'énergie se déclenche automatiquement après 750 ms en position neutre (tension de signal et capteur LVDT au neutre). Il réduit la consommation du pont d'électrovannes. Aucune action manuelle n'est nécessaire.

Que faire en cas de fuite d'huile ?

Vérifiez d'abord le serrage des vis de brides (couple selon norme ISO 6162-2). Inspectez les joints toriques des modules et remplacez-les si nécessaire. Si une fuite persiste, contactez un technicien qualifié car cela peut indiquer une défaillance interne.

Quelles sont les dimensions et le poids typiques du PVG 128 ?

Les dimensions varient selon le nombre de sections. Par exemple, une configuration avec 1 module PVB 128 et une commande PVE mesure environ 579 mm de long, 100 mm de large et 131 mm de haut. Le poids approximatif est de 15 kg pour une configuration simple.

Comment assembler plusieurs modules PVB ?

Les modules PVB s'empilent entre un module d'entrée PVPV et une plaque d'extrémité PVSI. Utilisez les boulons d'ancrage du kit PVAS adapté à la longueur accumulée (cf. tableaux dans le manuel). Serrez les vis de brides au couple spécifié.

Quels sont les avantages du système Load Sensing ?

Le Load Sensing permet d'adapter la pression de la pompe à la charge la plus élevée, réduisant les pertes d'énergie. Il assure un débit constant quelle que soit la charge, améliorant la productivité et l'efficacité énergétique des machines.

Où trouver les références des pièces de rechange ?

Les références sont listées dans le manuel technique, notamment pour les PVB, PVPV, PVE, PVAS, PVLP, etc. Le tableau des révisions en début de notice fournit les numéros de pièce. Consultez également le site Danfoss ou contactez votre revendeur.

MODE D'EMPLOI PVG 128 DANFOSS

Groupe de vannes proportionnelles

Historique des révisions Tableau des révisions

Date Modification Rév.
Septembre 2018 Rubrique de sécurité ajoutée. 0406
Août 2018 Modifications de mise en pages, modifications mineures 0405
Juin 2018 Mise à jour du tableau de dimensions page 90. 0404
Mars 2018 Modifications mineures 0403
Janvier 2018 Correction des références page 54 0402
Octobre 2017 Mise à jour des noms de ports sur les schémas 0401
Juillet 2017 Mise à jour des spécifications et dimensions	0301
Mars 2017 Correction de l’équation PVAS	0203
Mars 2017 Mise à jour des tableaux PVAS	0202
Janvier 2017 Modification des données techniques des PVEO et PVEH	0201
Novembre 2016	Première édition	0101

Table des matières

Informations générales

Sécurité des systèmes....5

Distributeurs proportionnels PVG 128/256....7

Description générale des PVG....8

Caractéristiques de la vanne PVG 128/256....8

Modules d'entrée PVPV

PPRV à centre fermé pour activation de PVE et/ou dispositif mécanique.... 10

PPRV pour l'activation de PVH/PVHC et/ou dispositif mécanique ....12

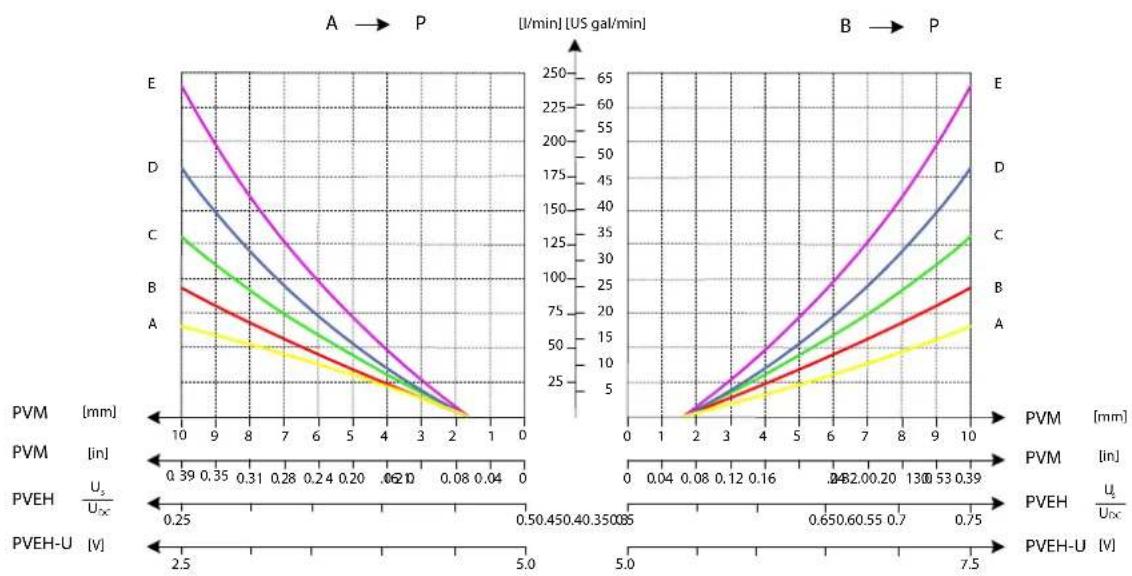

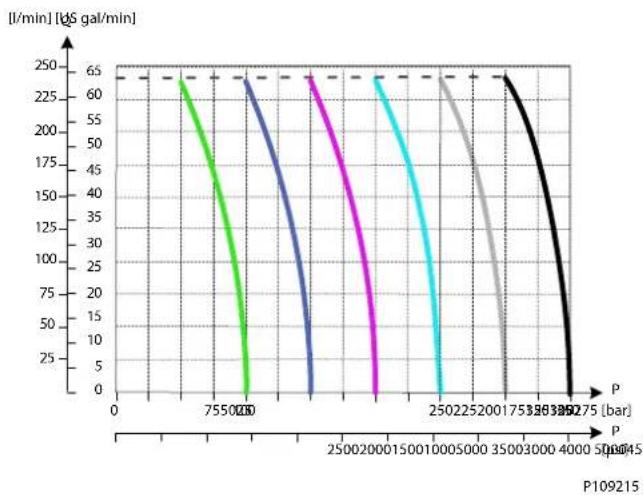

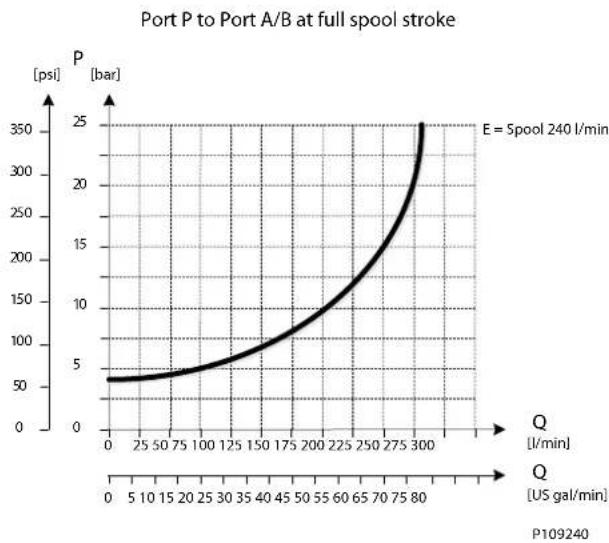

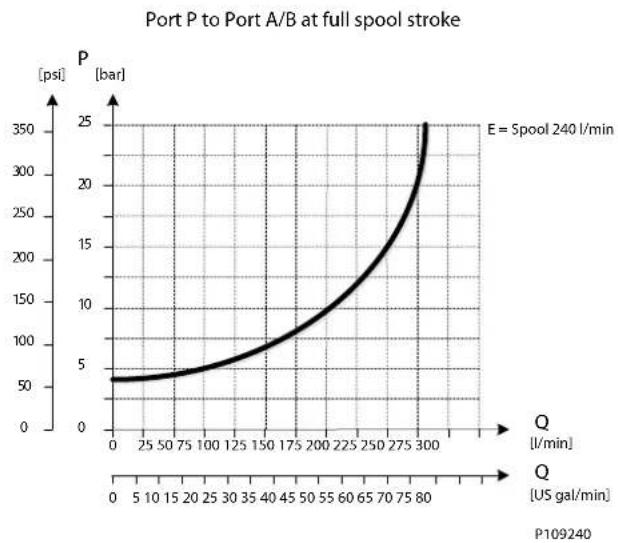

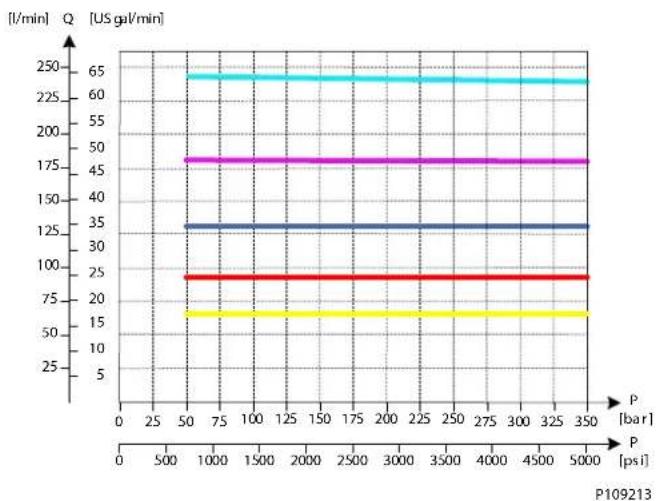

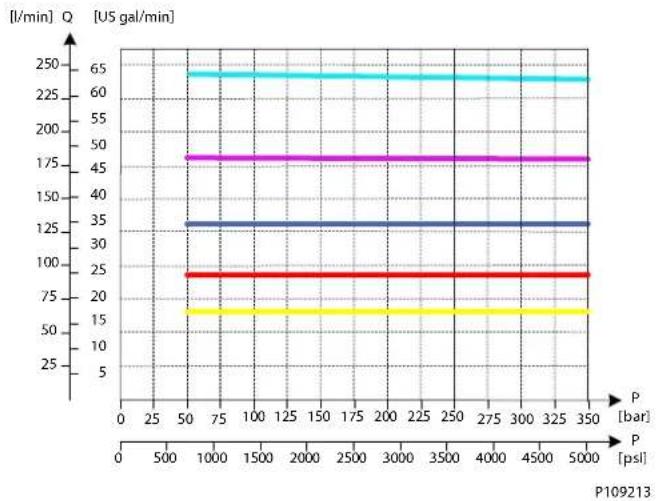

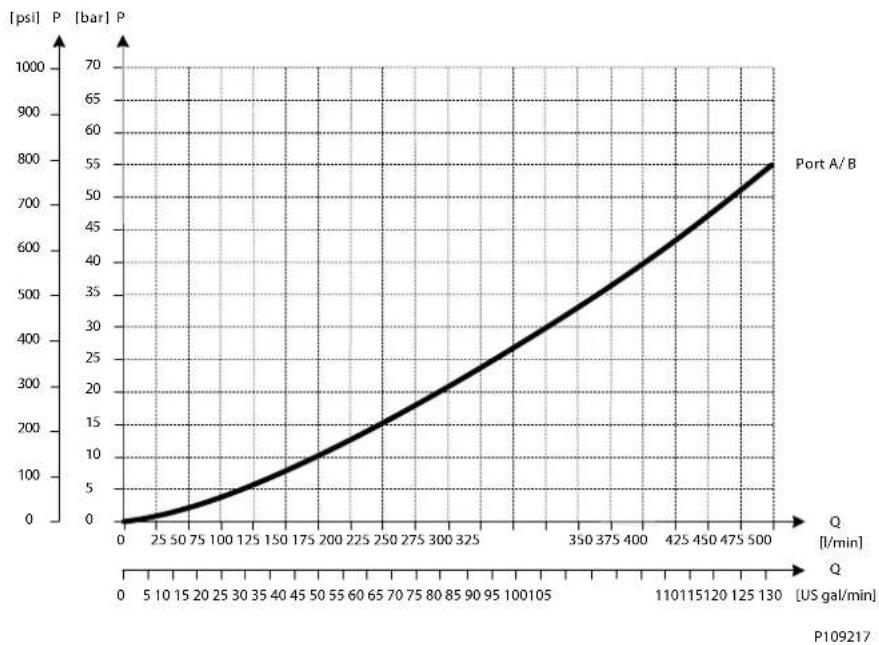

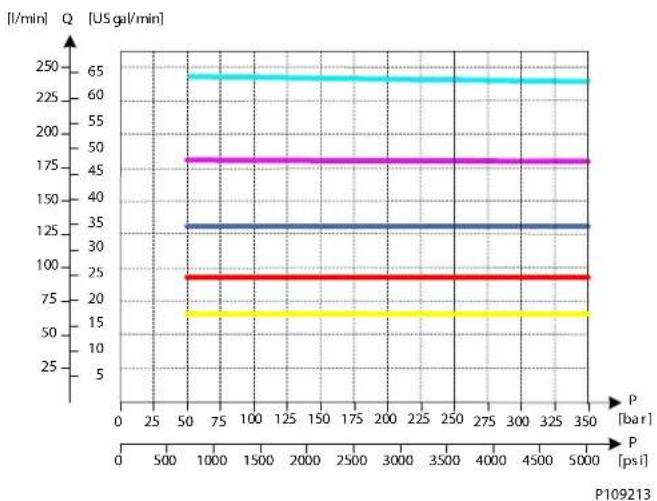

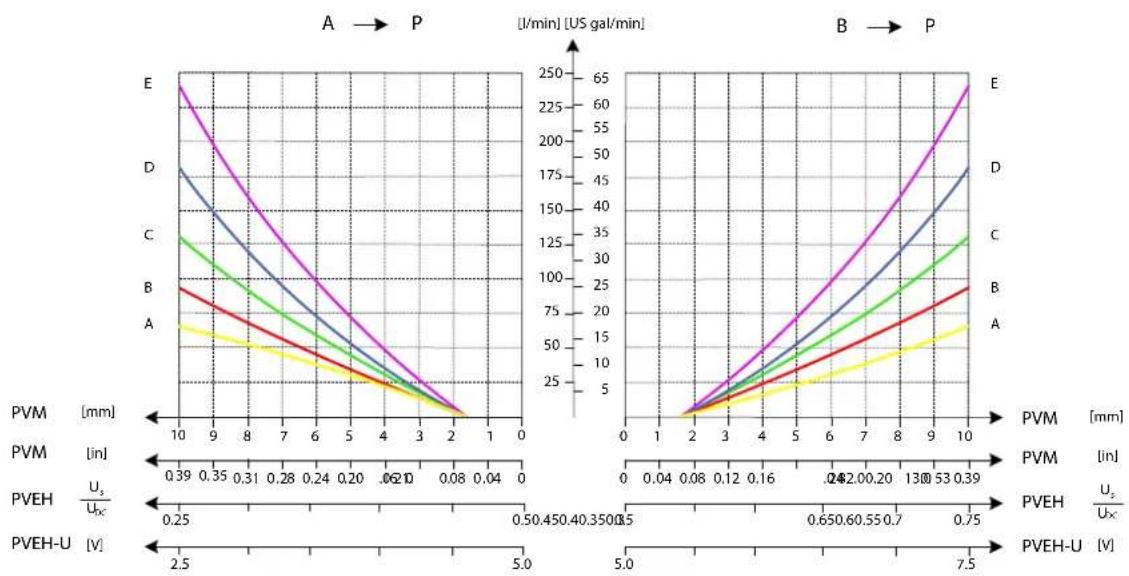

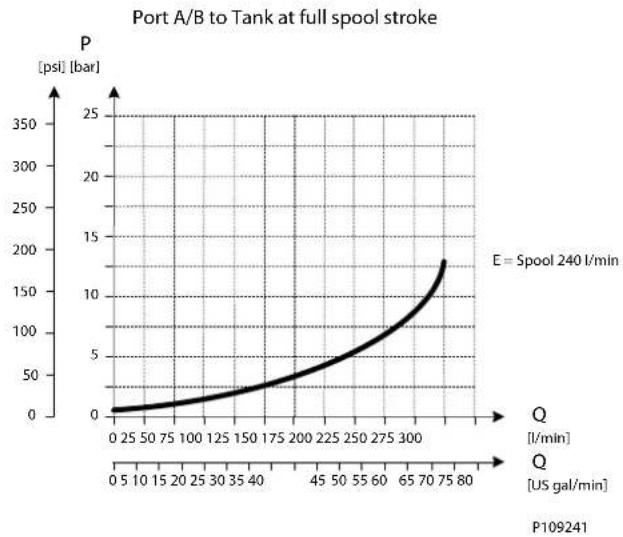

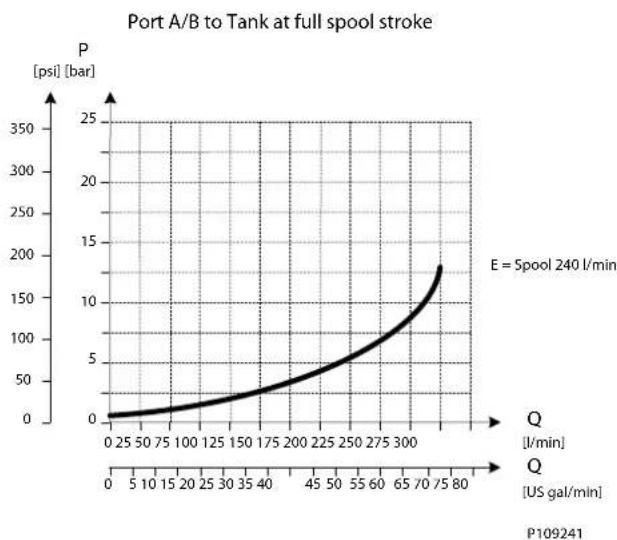

Aperçu des variantes de PVB 128

Balance de pression à 3 voies PVB 128....15

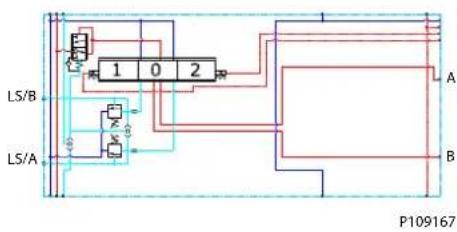

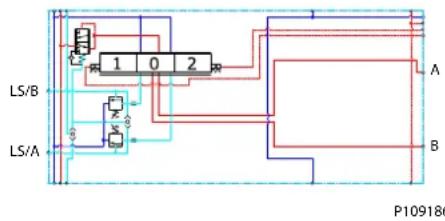

Compensateur à 3 voies PVB 128 avec LS A/B....18

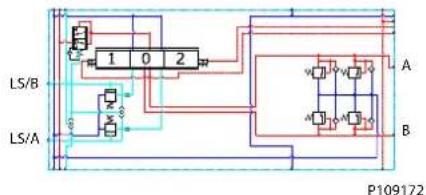

Balance de pression à 3 voies PVB 128 avec LS A/B et PVLP....22

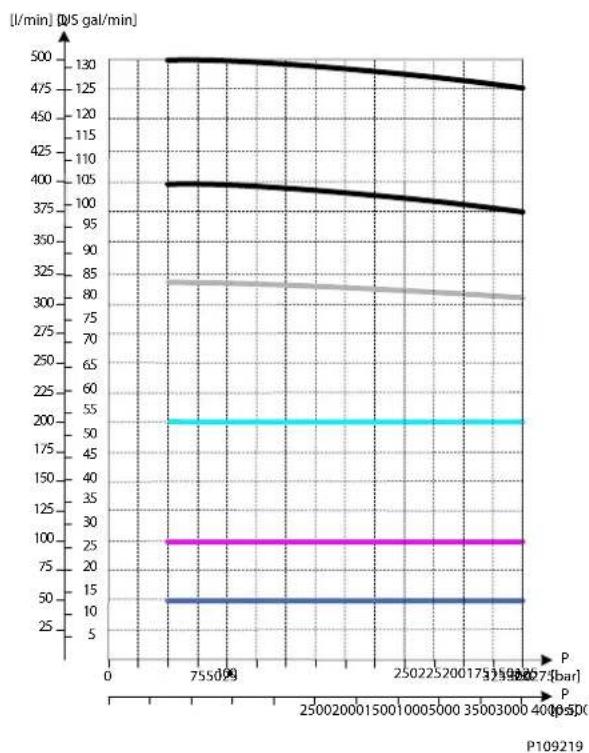

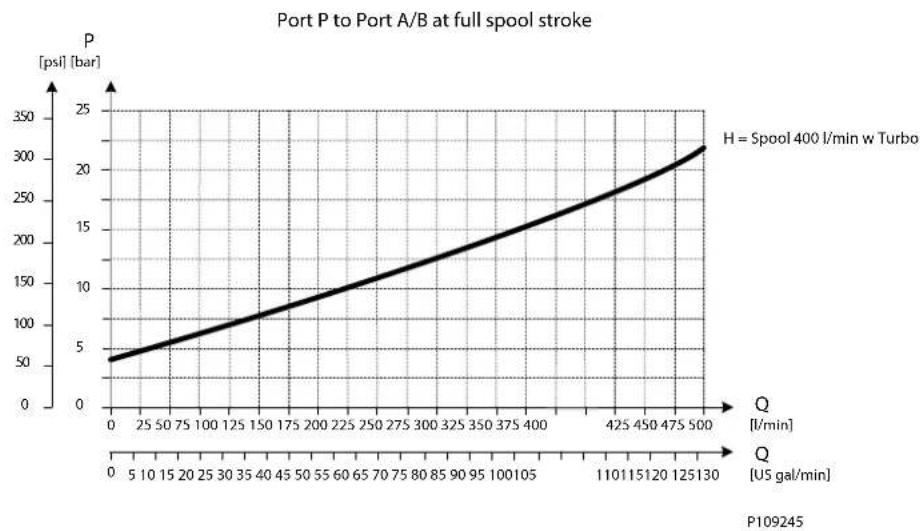

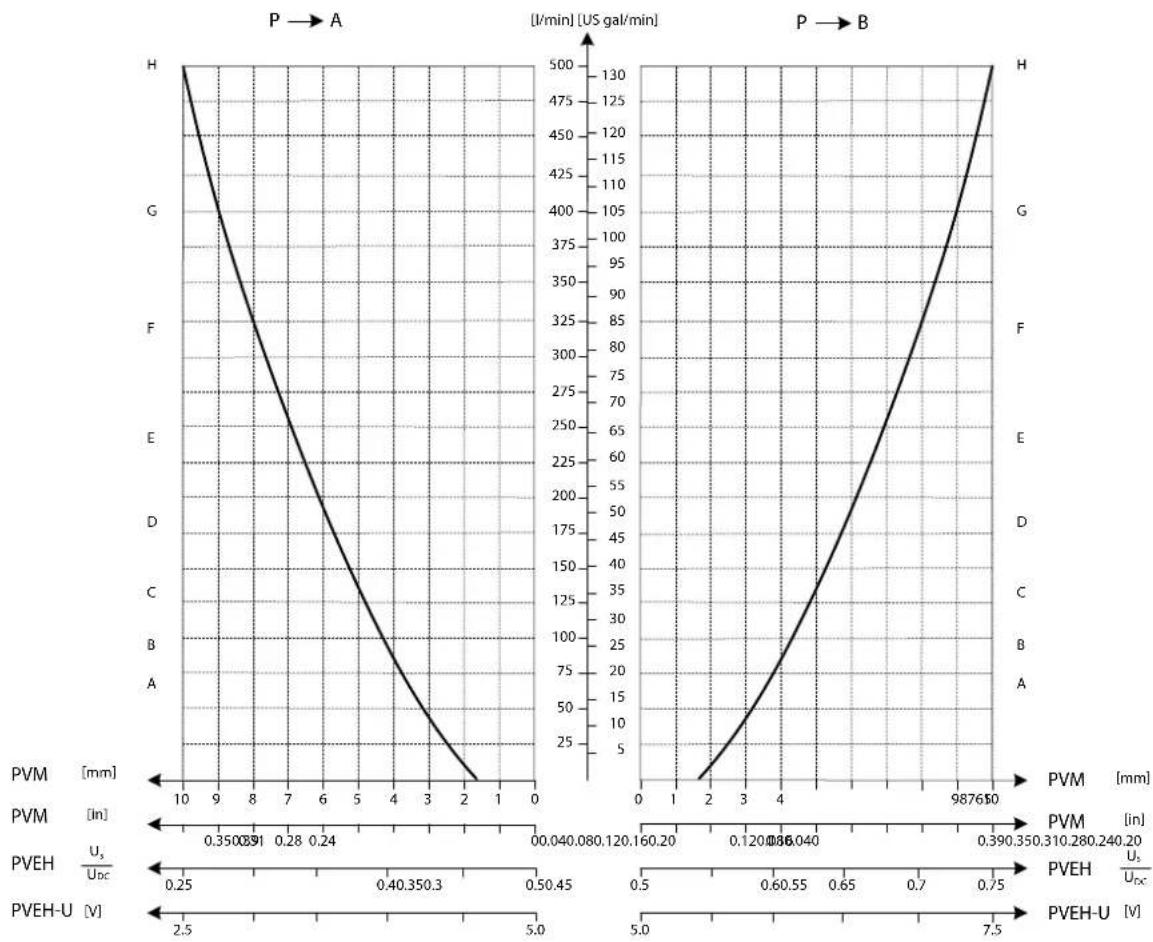

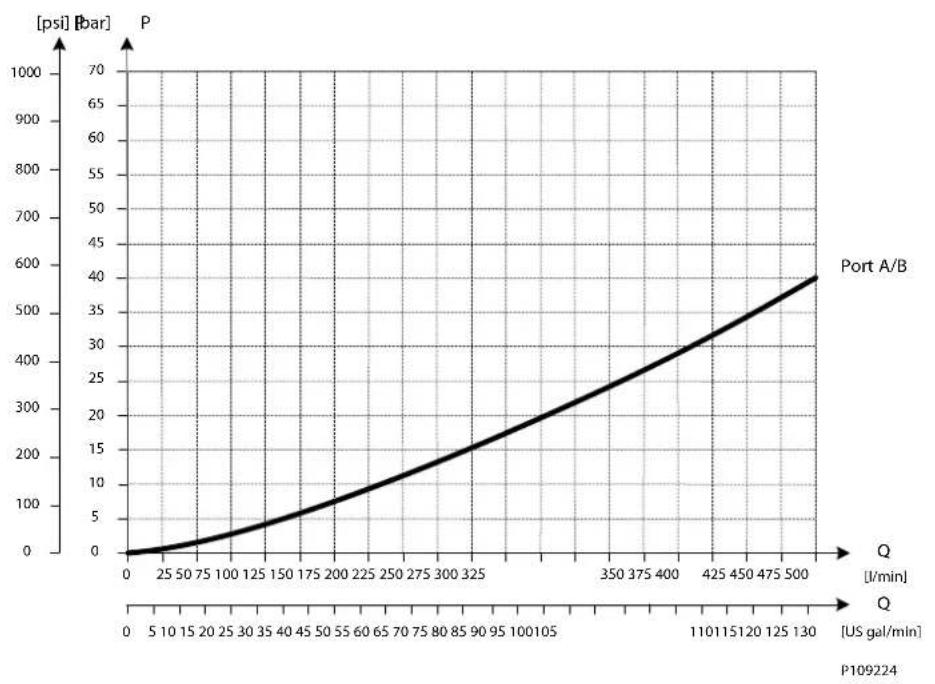

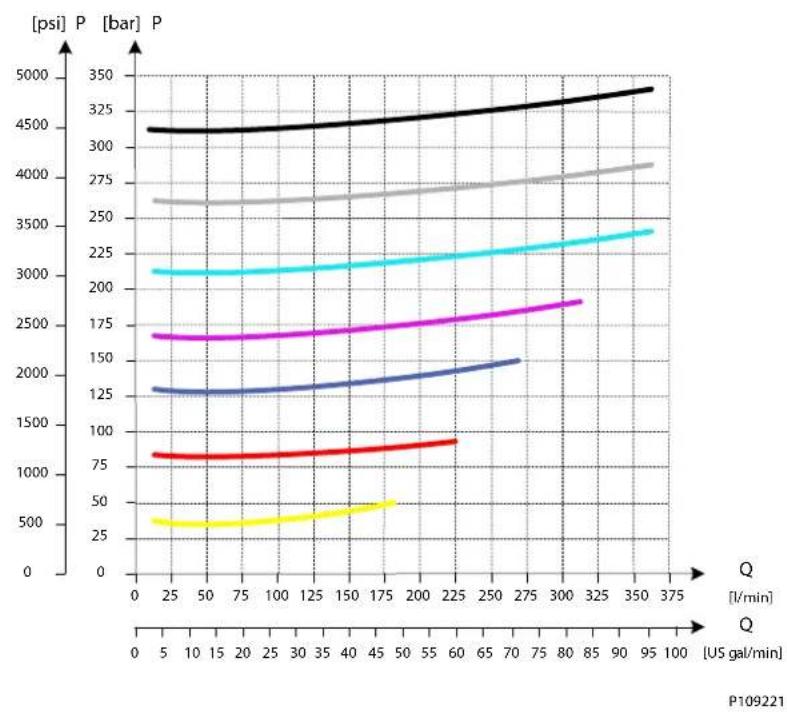

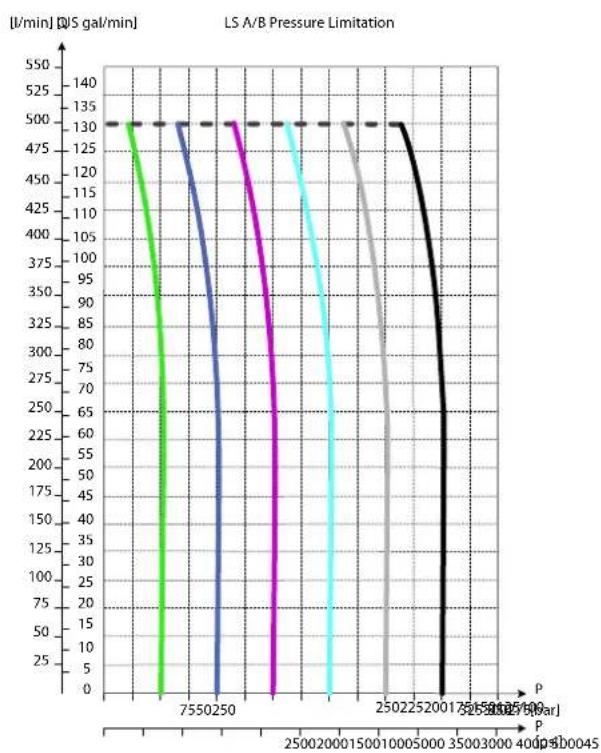

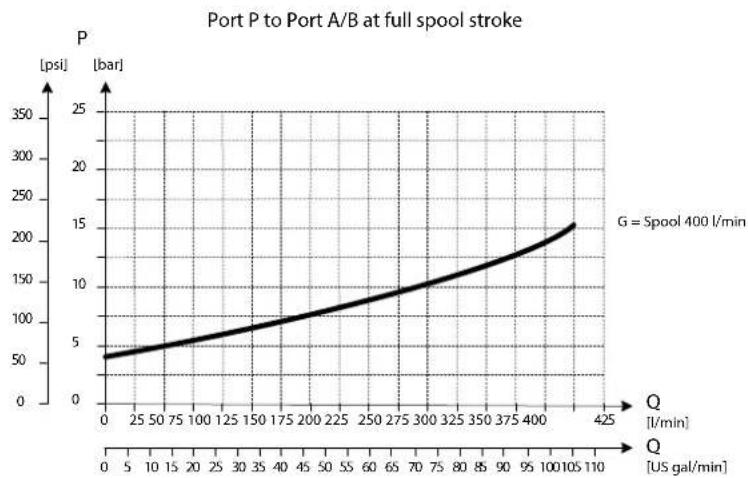

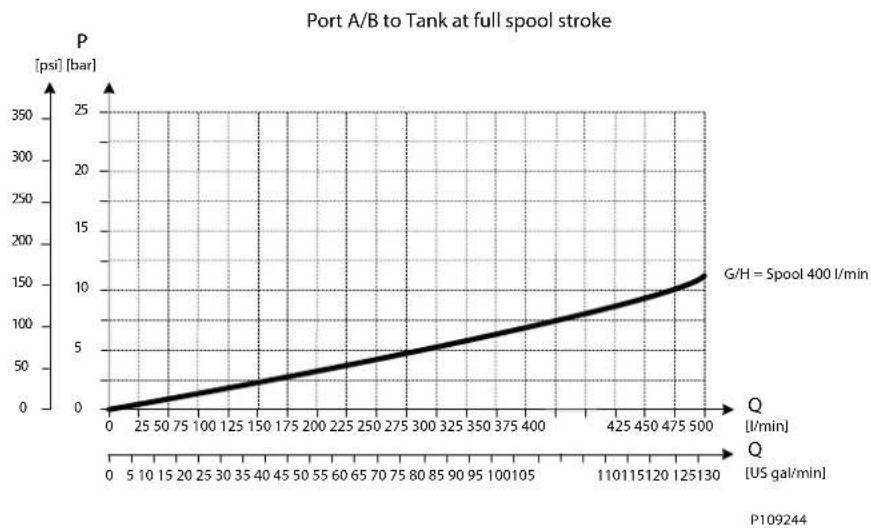

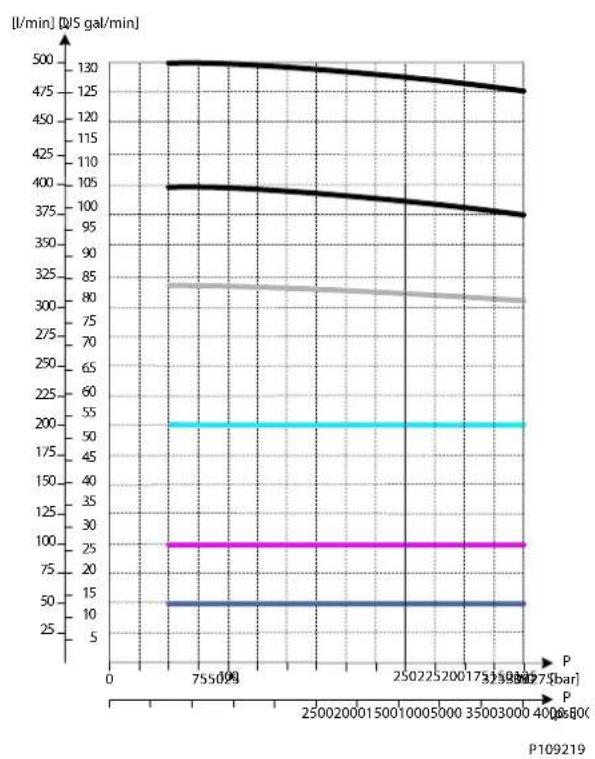

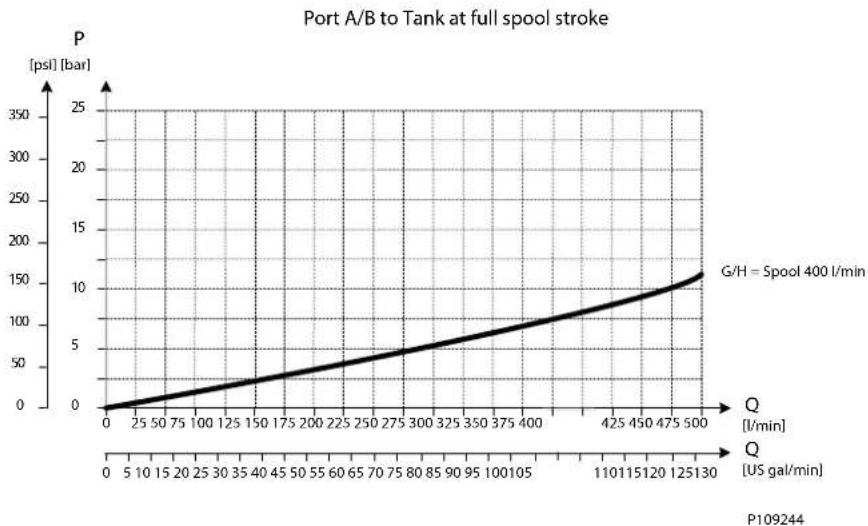

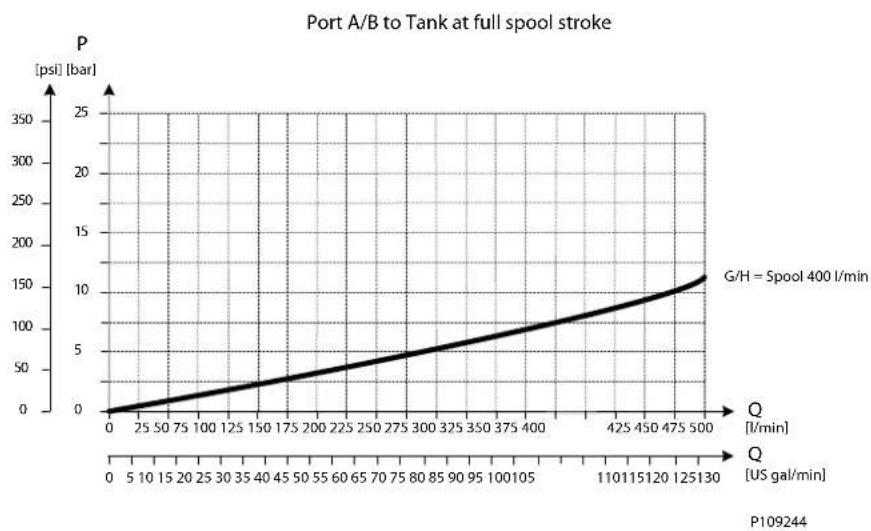

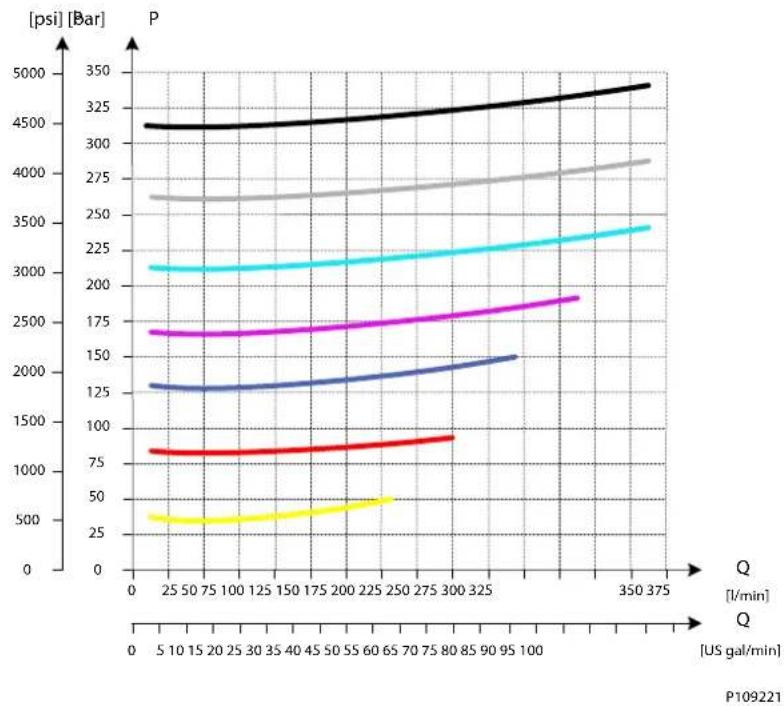

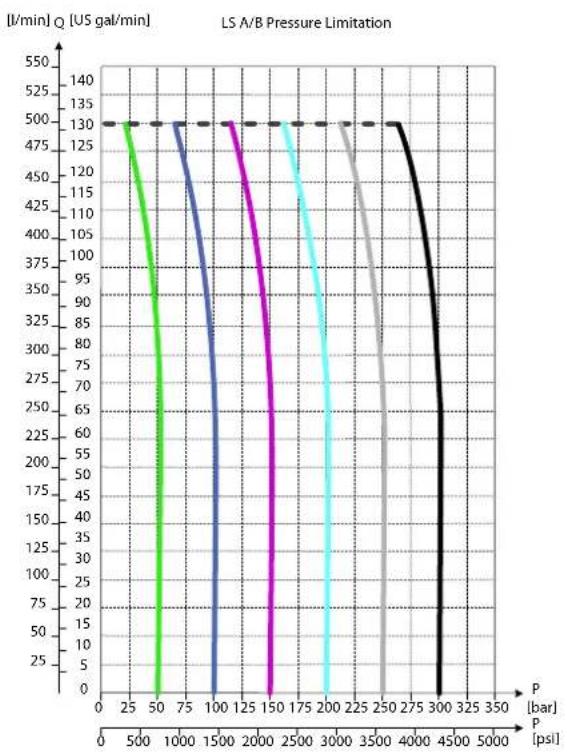

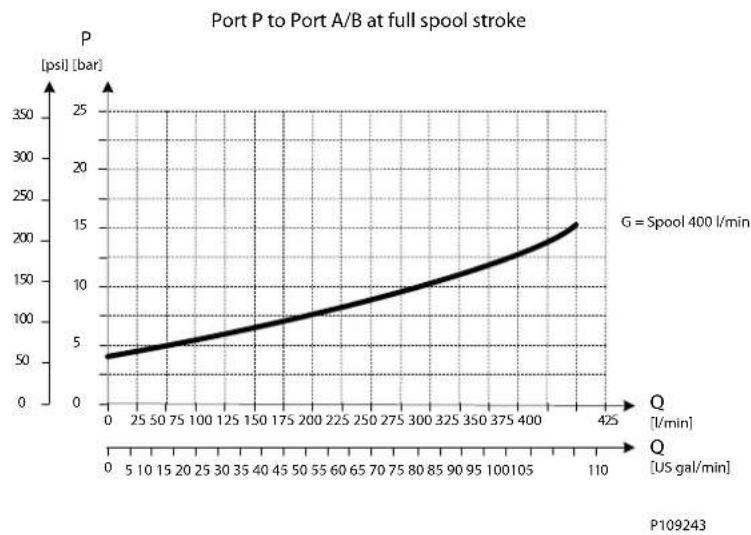

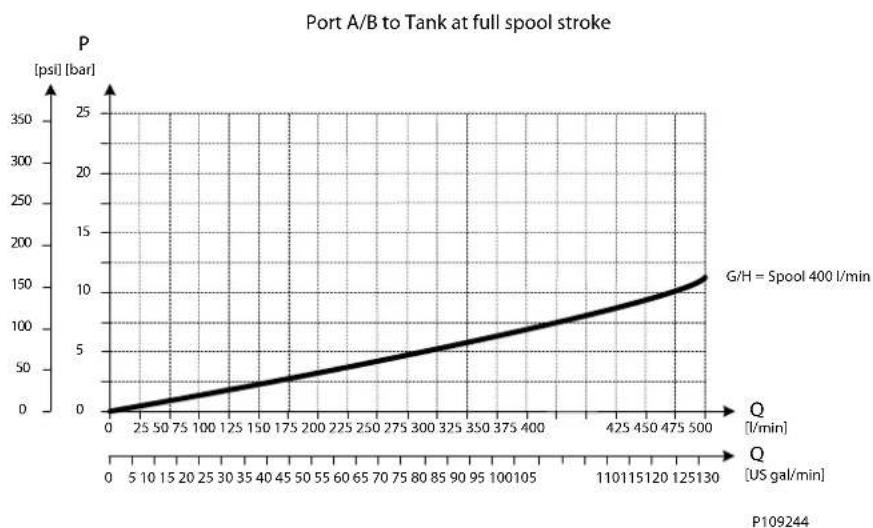

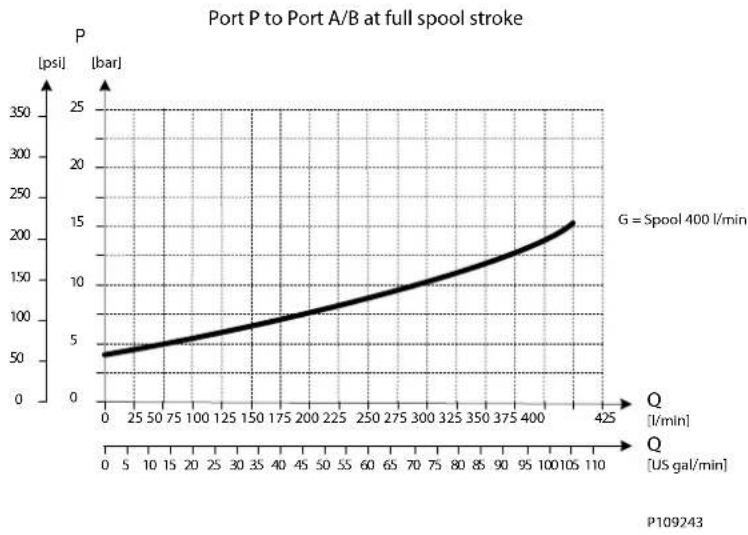

Aperçu des variantes de PVB 256

Balance de pression à 3 voies PVB 256....28

Balance de pression à 3 voies PVB 256 avec LS A/B....32

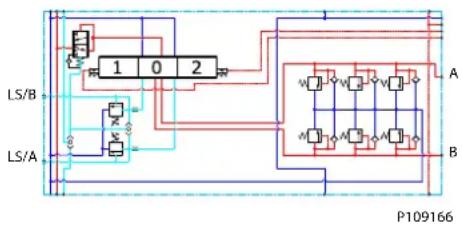

Balance de pression à 3 voies PVB 256 avec LSA/B et PVLP.... 36

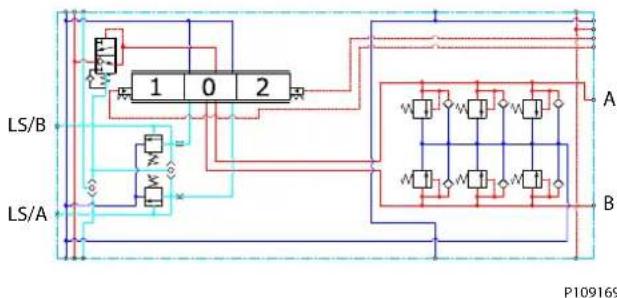

Balance de pression à 3 voies PVB 256 avec LS A/B, PVLP et Turbo....41

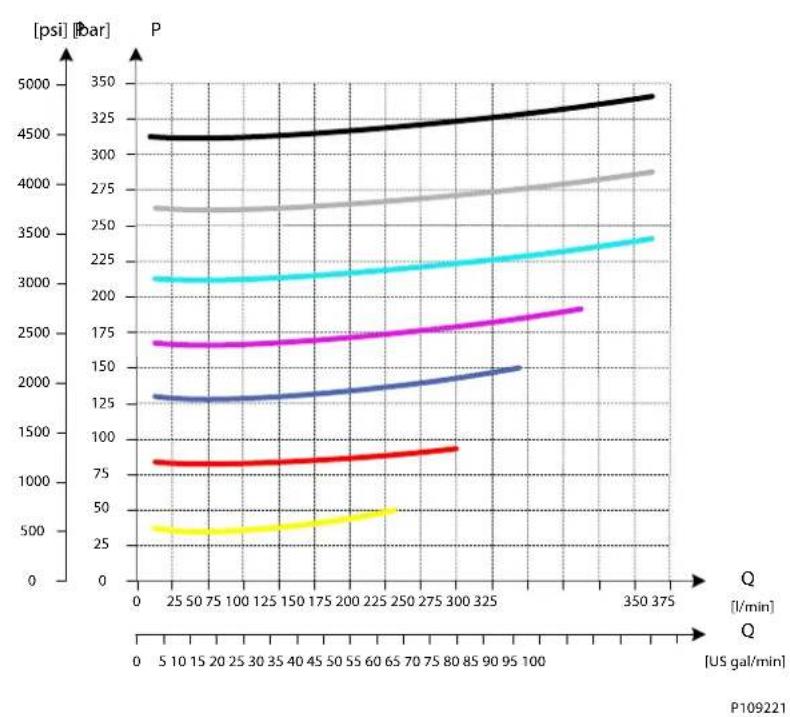

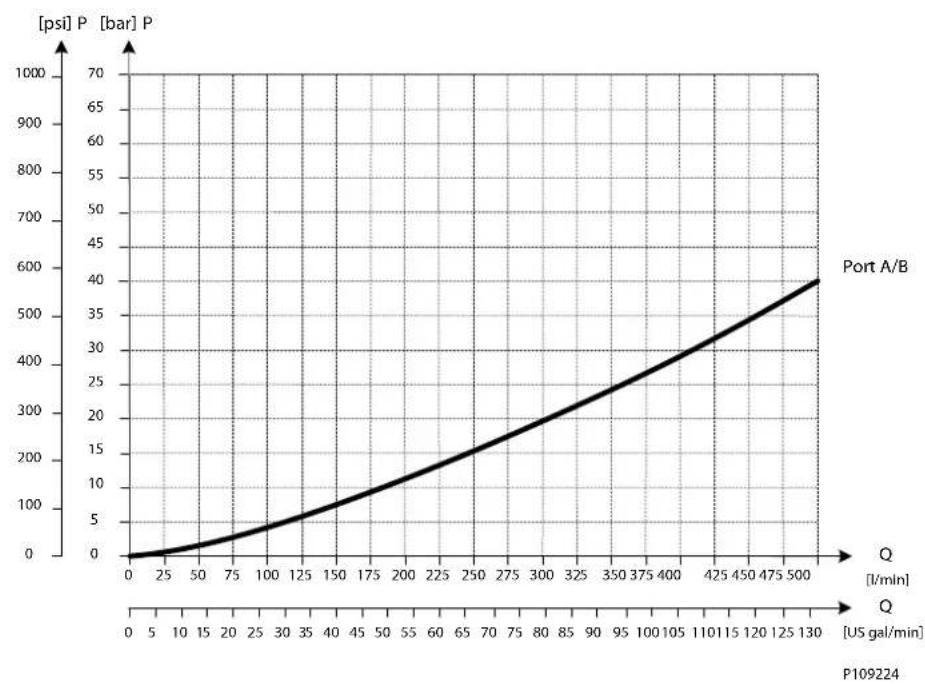

Vannes antichoc PVLP et d'aspiration PVLA

Aperçu de la PVLP....46

Caractéristiques techniques de la PVLP....46

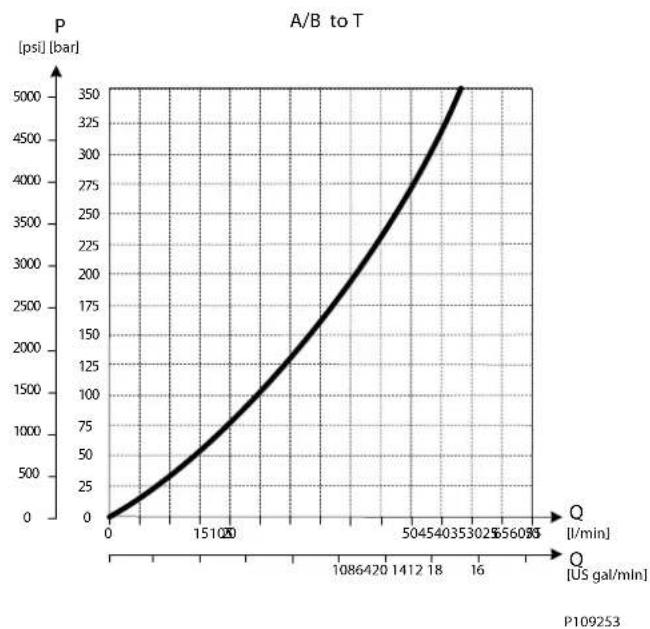

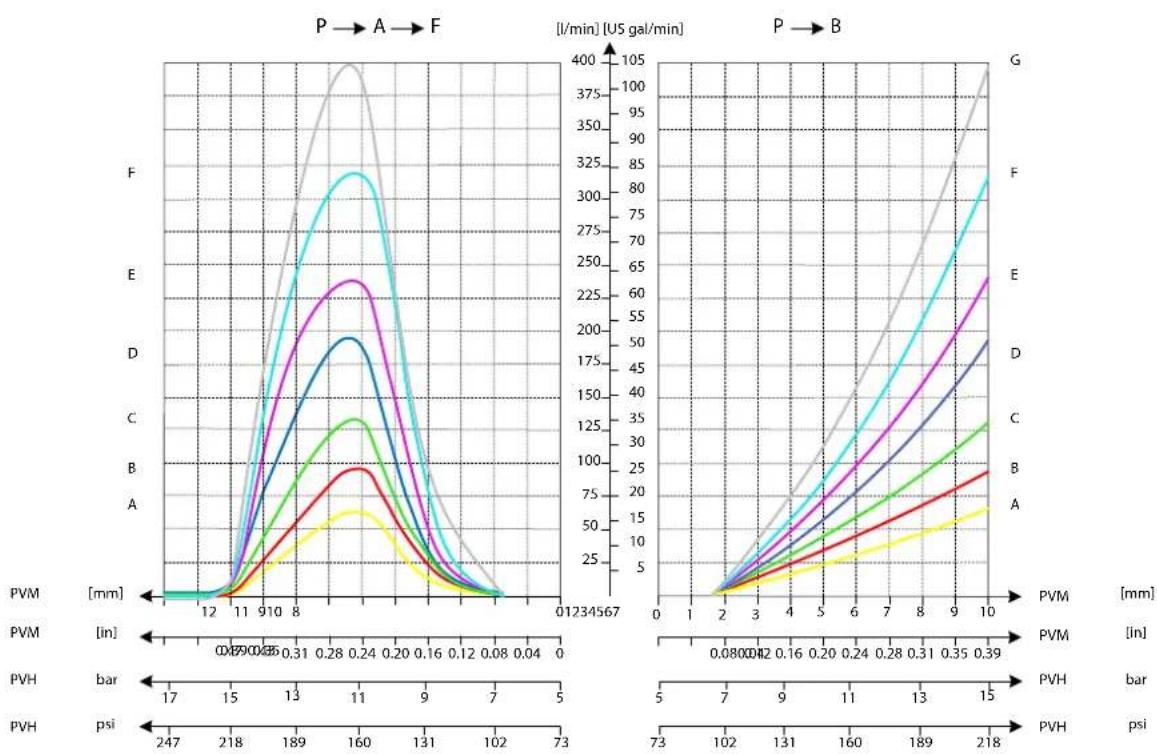

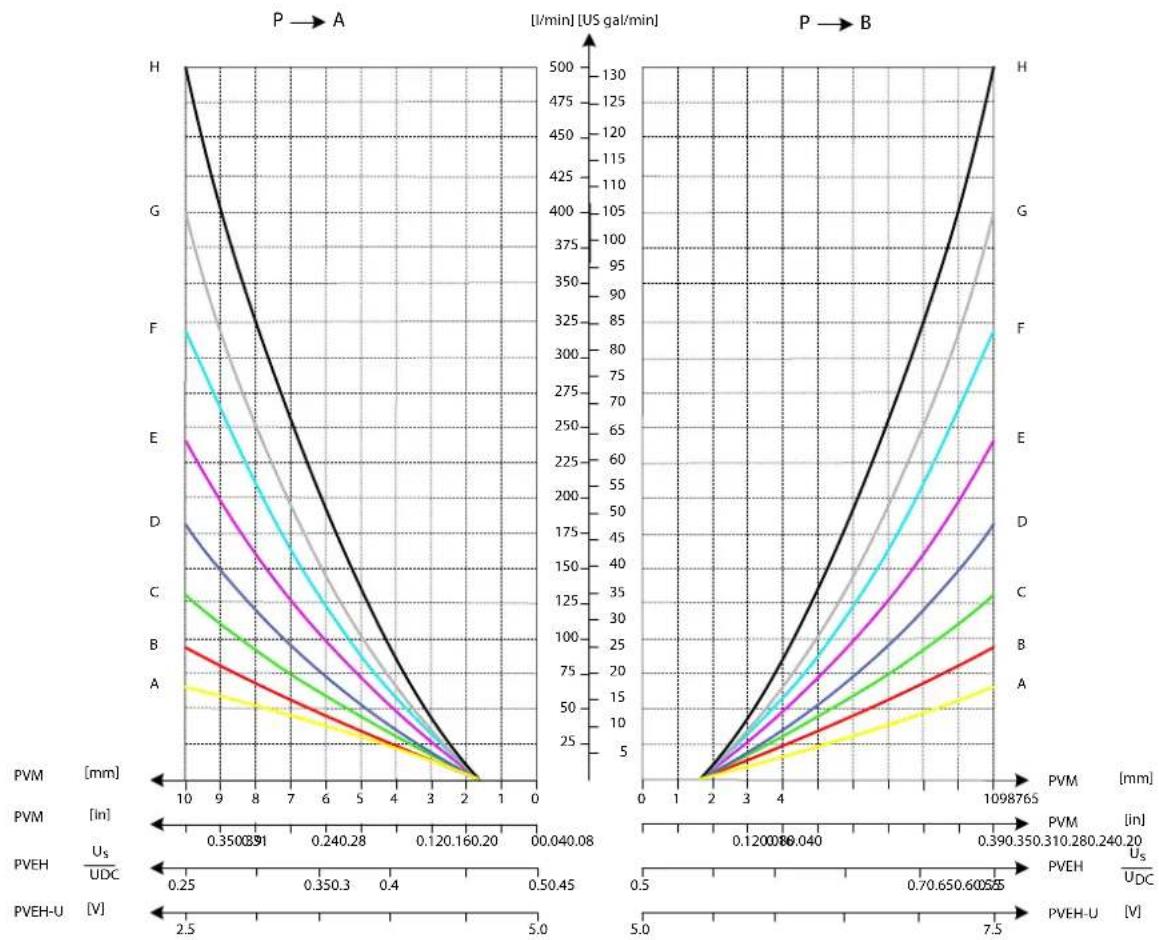

Tiroir principal PVBS

Aperçu des variantes de tiroirs principaux PVBS....49

Tiroirs de commande de débit....49

Détails produits des tiroirs principaux PVBS....49

Références tiroirs principaux PVS....51

Tiroirs de commande de débit....52

Position neutre fermée du tiroir de commande de débit....52

Position neutre complètement ouverte du tiroir de commande de débit....52

Position neutre fermée du tiroir de commande de débit à action simple, port B de commande de débit....53

Position neutre fermée du tiroir de commande de débit avec port A flottant....54

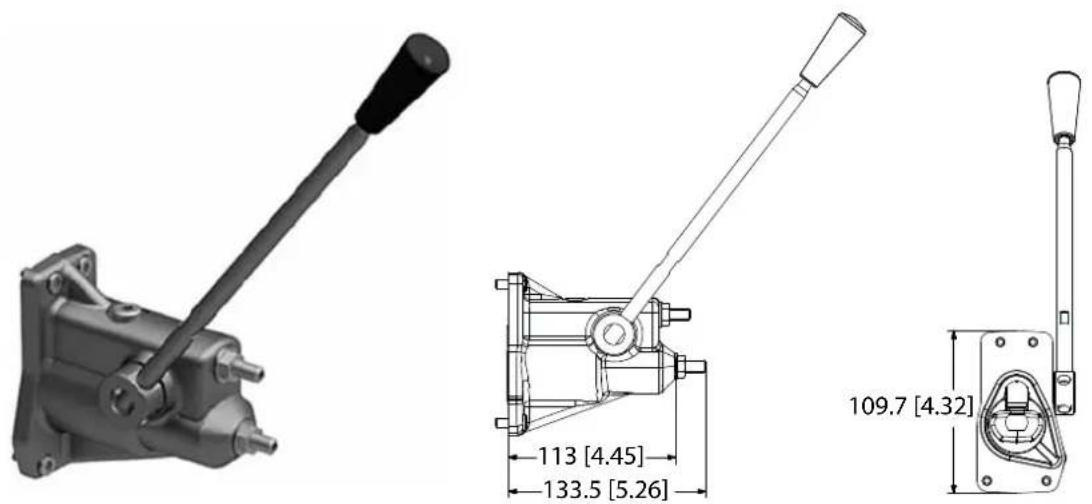

Activation manuelle PVM

Caractéristiques techniques du PVM....55

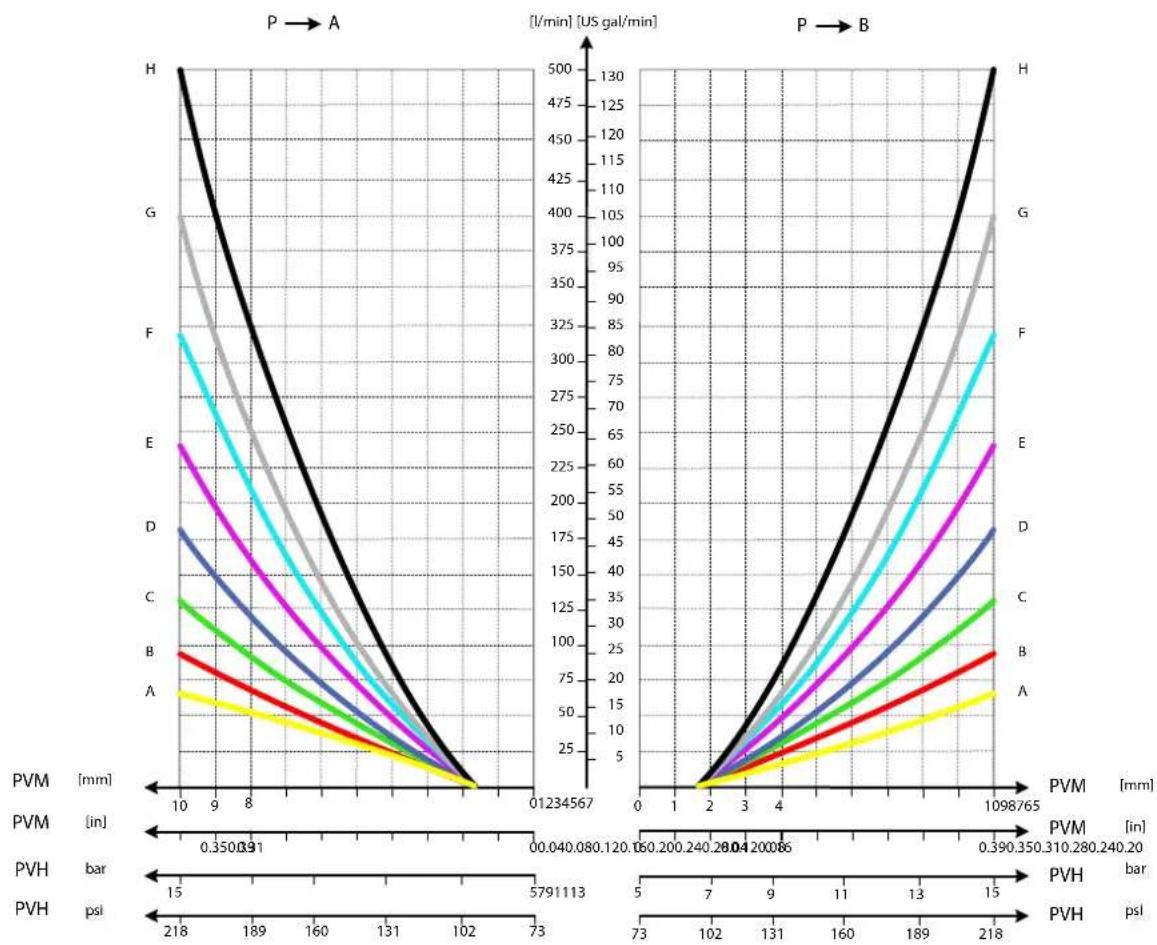

Actionnement hydraulique PVH

Caractéristiques techniques du PVH....57

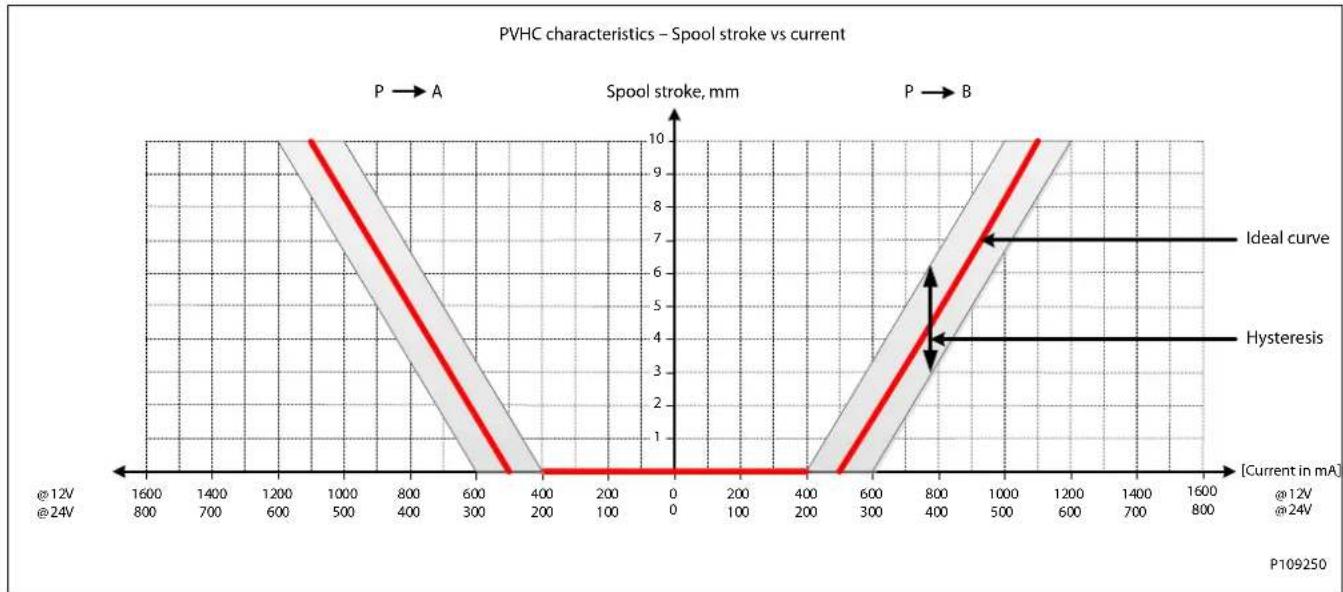

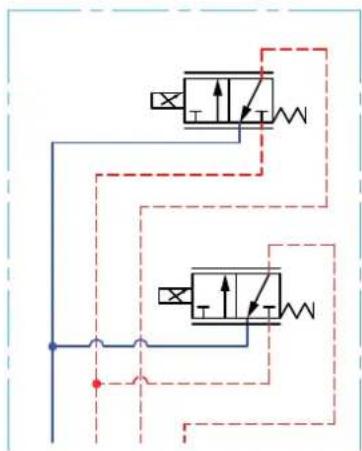

Type de commande électro-hydraulique PVHC

Données techniques du PVHC....59

Capot PVMD d'actionnement manuel uniquement

Références du PVMD....60

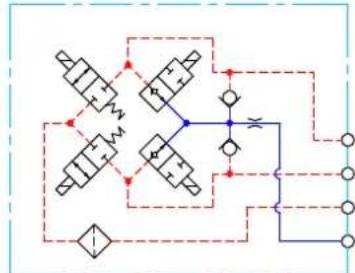

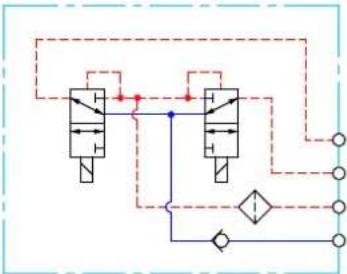

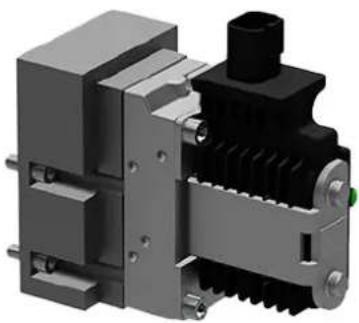

Commande PVE électrique

Commande électrique PVE série 7....61

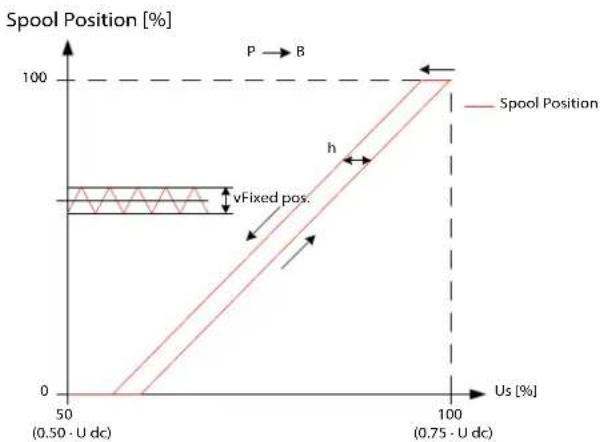

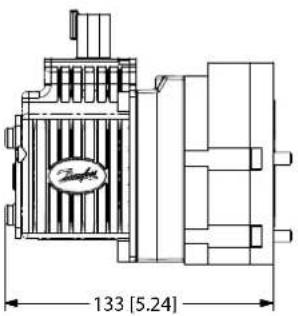

Aperçu des variantes de PVE

Aperçu des variantes de PVE....63

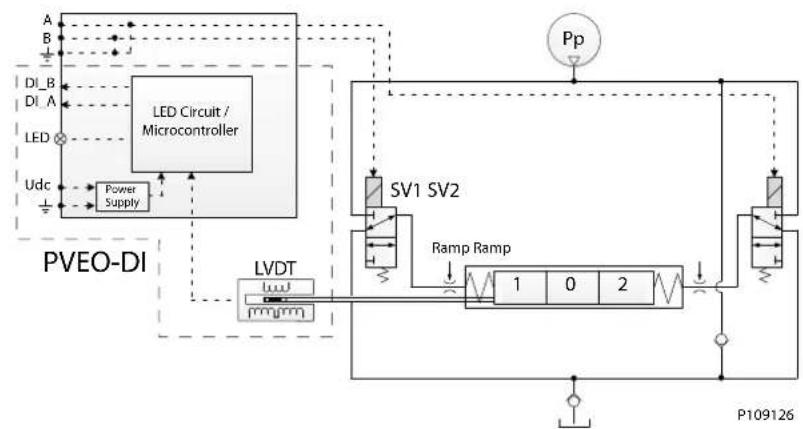

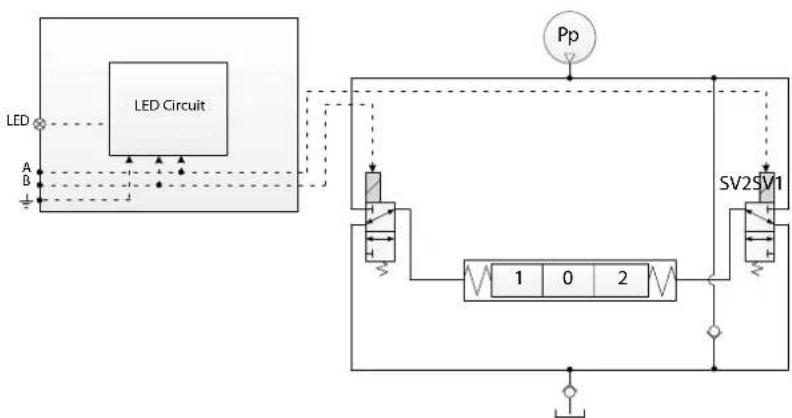

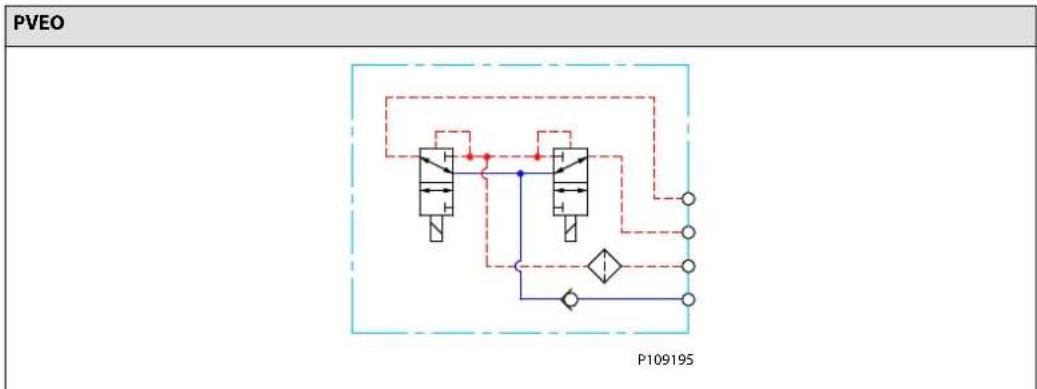

PVEO....63

PVEO....64

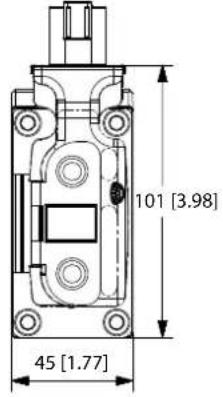

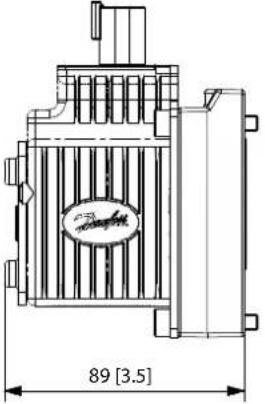

Schémas et dimensions des PVEO....65

Caractéristiques techniques des PVEO....66

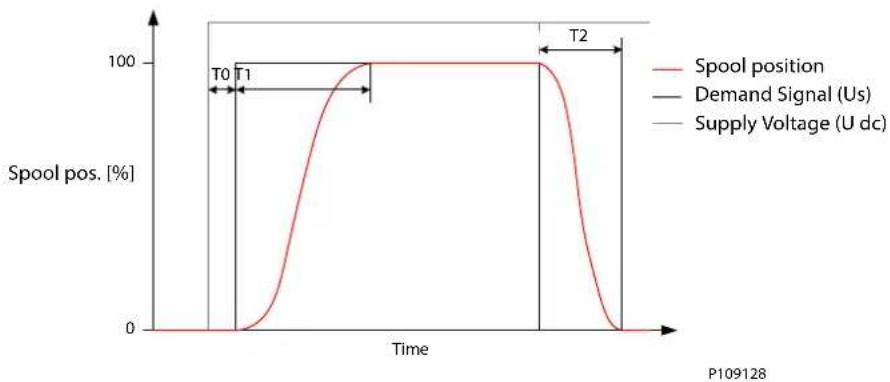

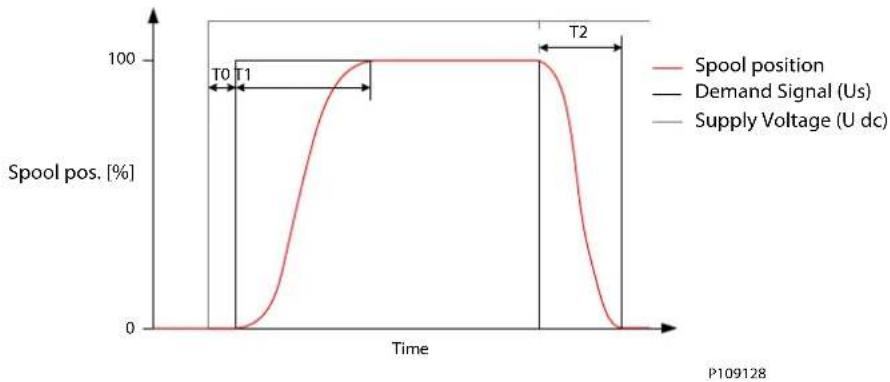

Temps de réaction des PVEO 128/256....67

Variantes de PVEO pour PVG....68

PVEH....68

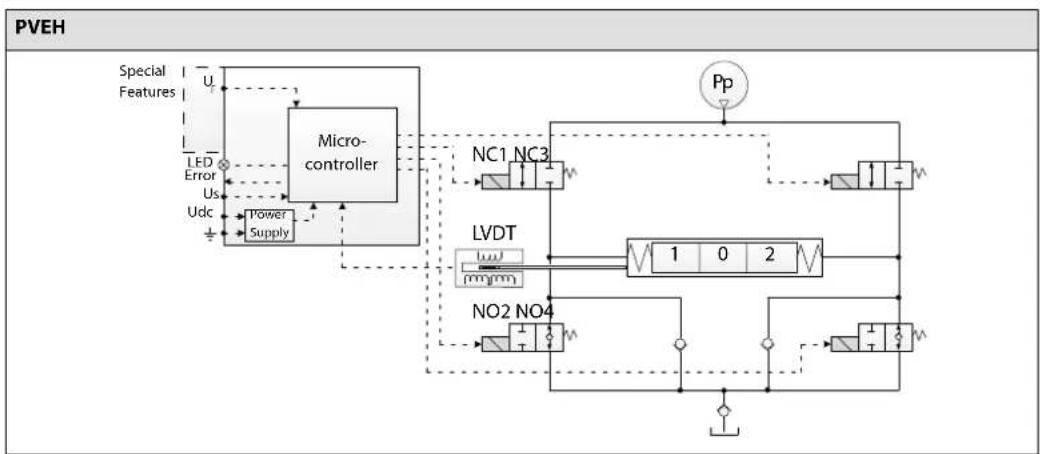

Aperçu du PVEH....68

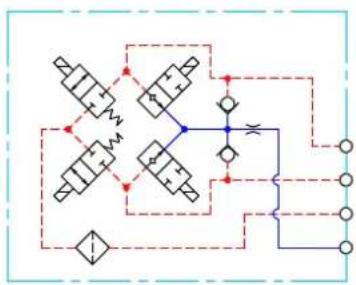

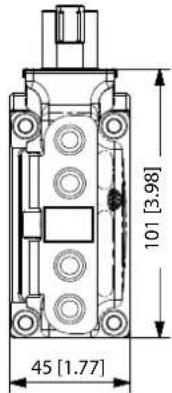

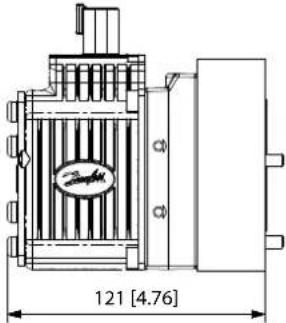

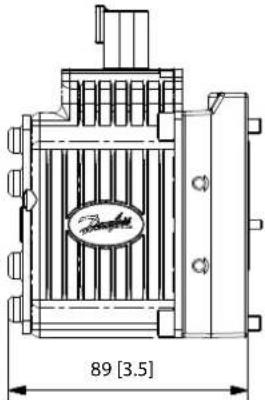

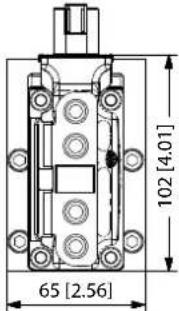

Schémas et dimensions des PVEH....69

Caractéristiques techniques des PVEH....70

Table des matières

Temps de réaction des PVEH....71

Hystérésis et ondulation des PVEH....71

Variantes de PVEH pour PVG....72

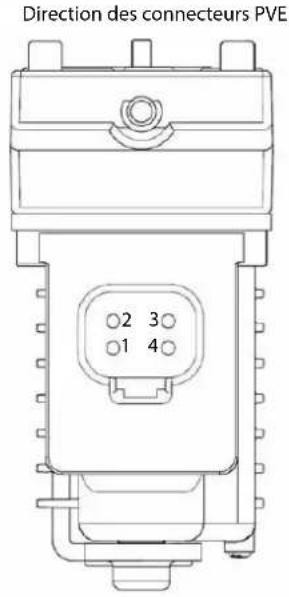

Aperçu des connecteurs

Aperçu des connecteurs....73

Surveillance et réaction aux défaillances

Réaction générique à une défaillance....75

Aperçu des réactions en cas de défaillance du PVEH....76

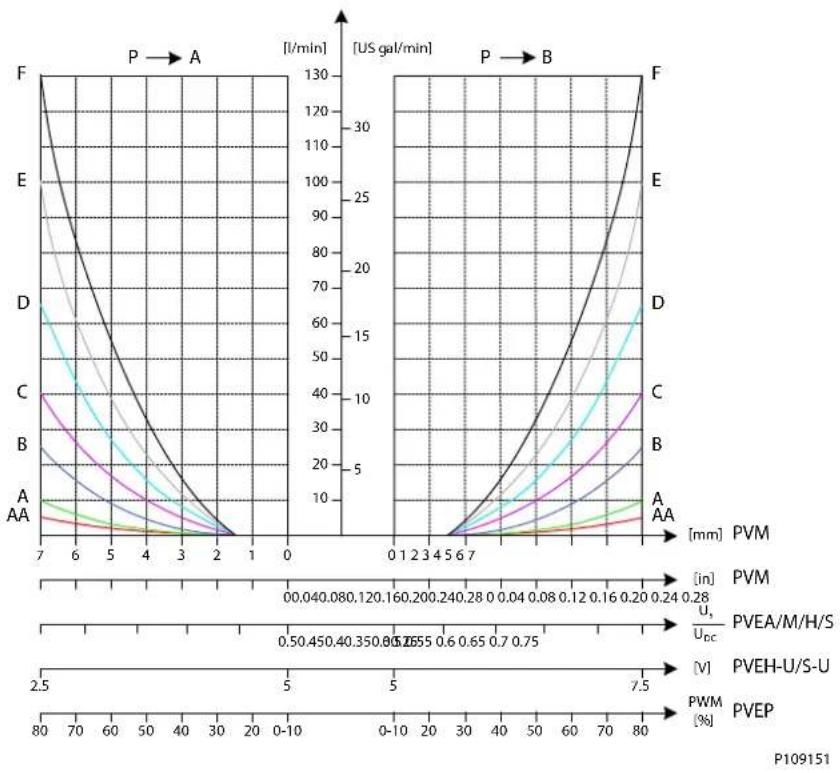

Aperçu des fonctionnalités

US 0-10 V DC standard et fixe....77

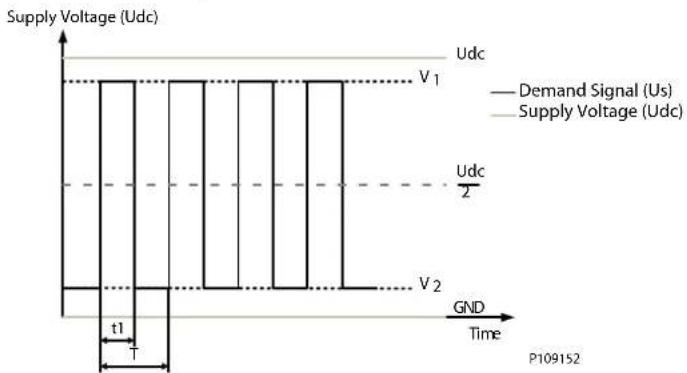

Régulation de tension PWM....78

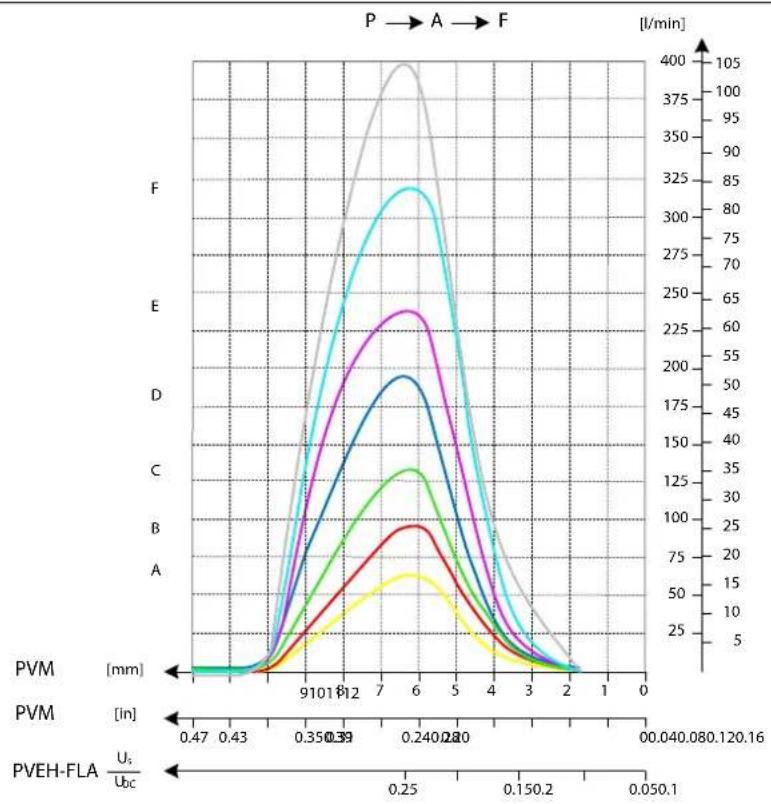

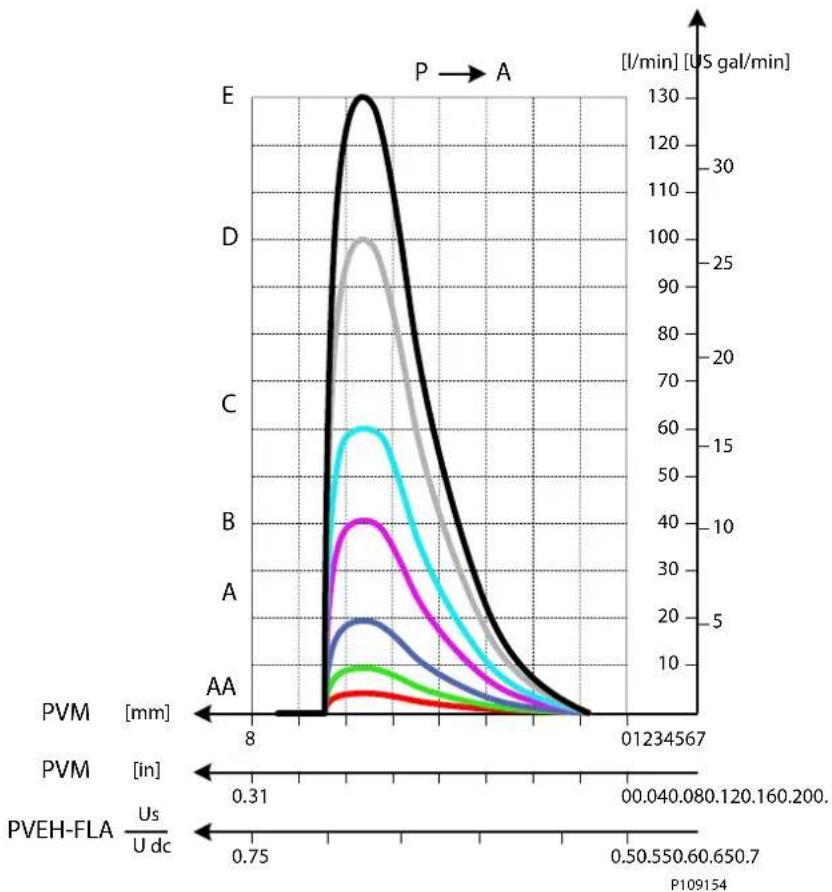

Position flottante - port A (-FLA)....80

Économie d'énergie du PVE....81

Fonctions spéciales

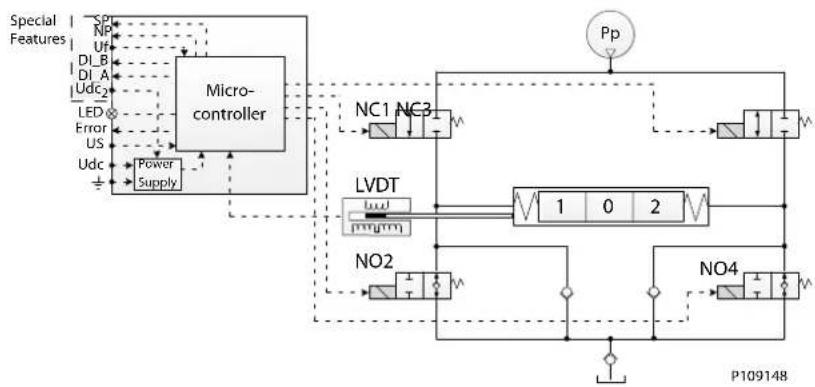

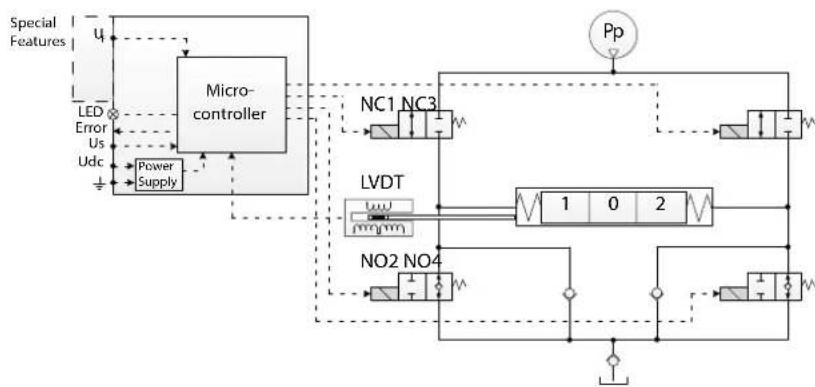

Broche de position flottante dédiée (UF)....82

Mode désactivation....82

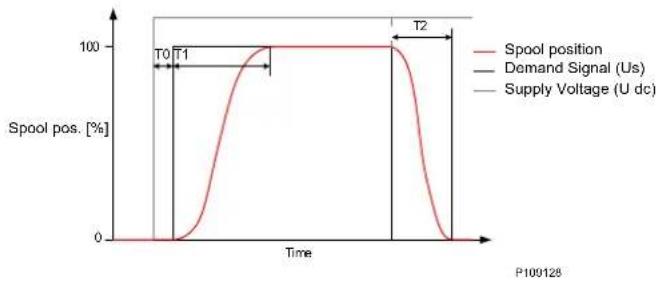

Aperçu des performances

Temps de réaction des PVG 128/256....83

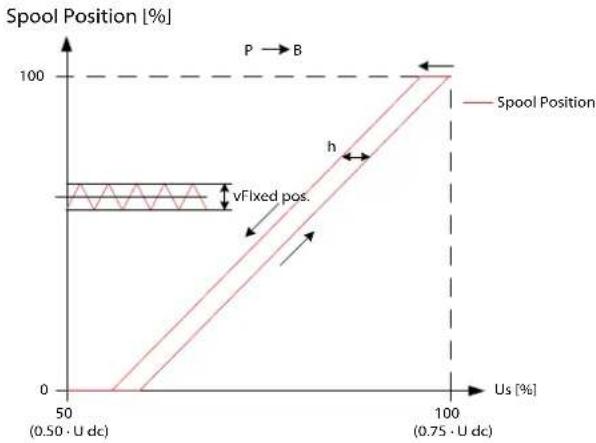

Hystérésis et ondulation....84

Consommation d'huile....84

Plaques d'extrémité et d'interface PVSI/PVGI

PVSI avec ou sans raccordement LX....86

PVSI avec connexion des ports P et T....87

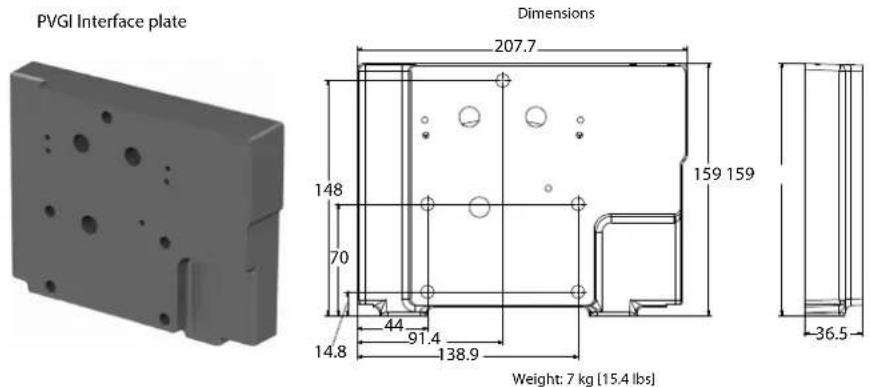

Plaque d'interface PVGI....88

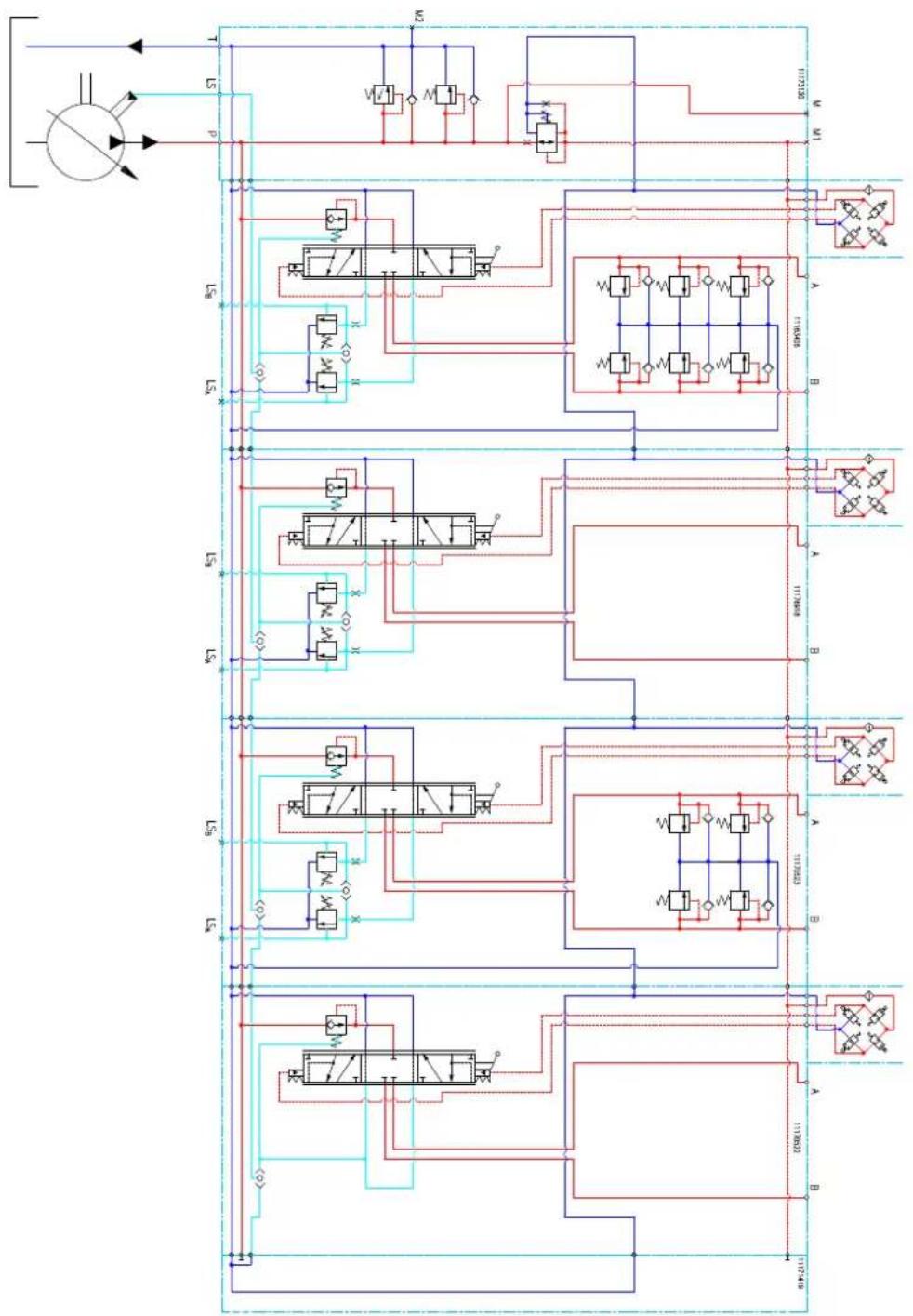

PVAS

PVAS pour combinaisons....90

Aperçu des références de pièce de PVAS....91

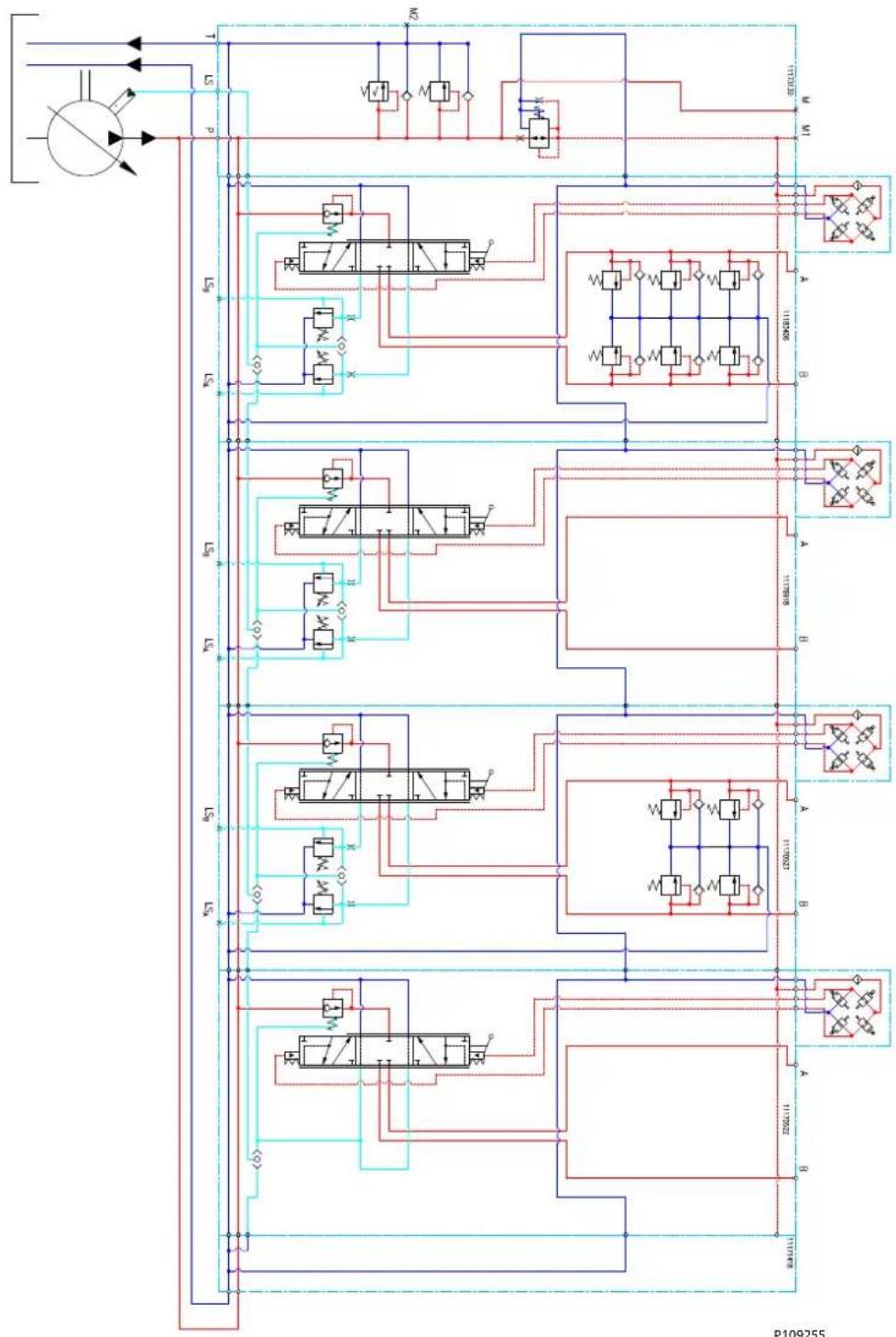

Schémas des vannes PVG

Schémas des vannes....93

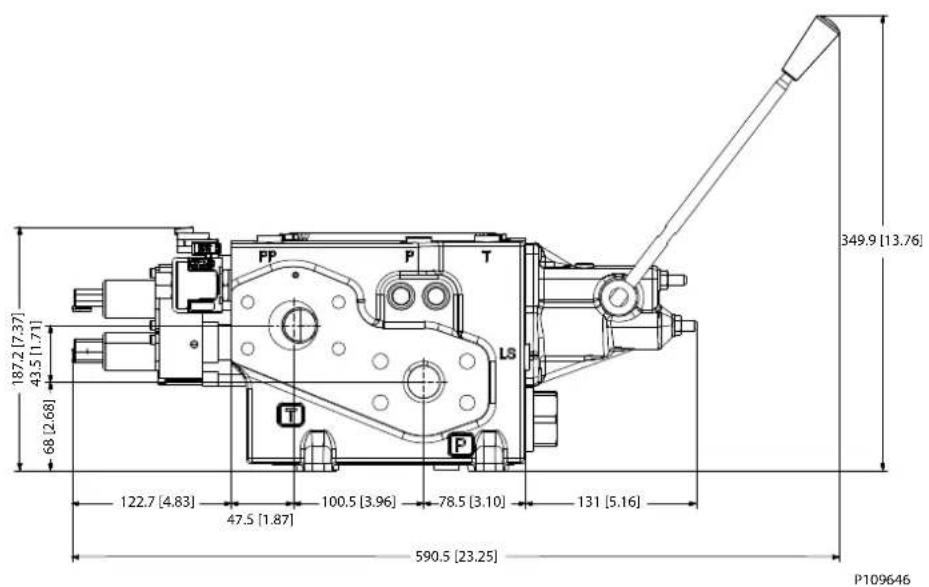

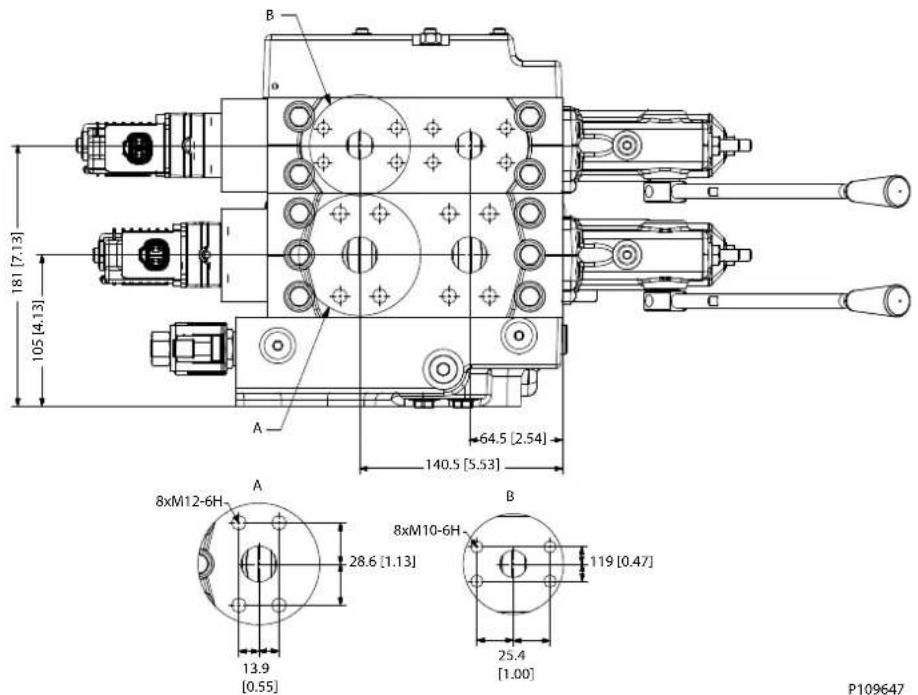

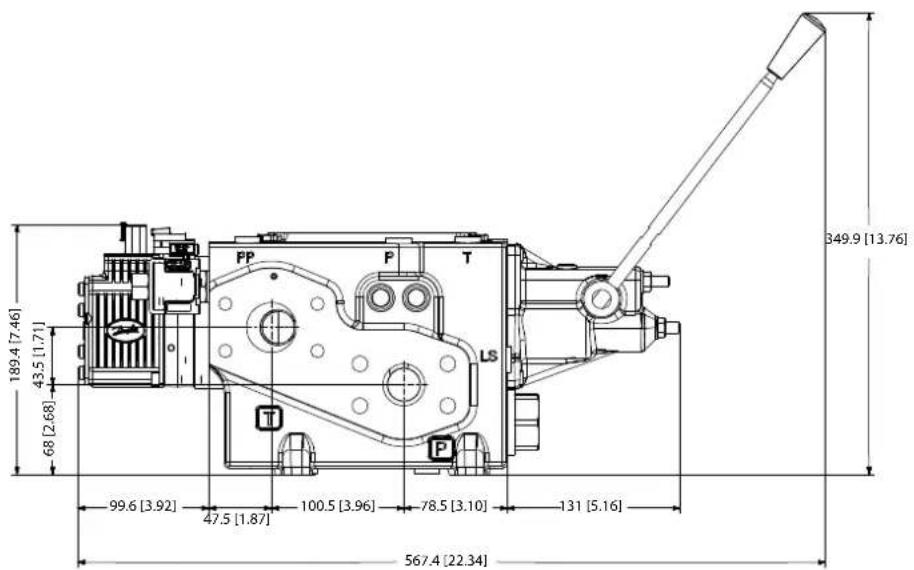

Aperçu des dimensions

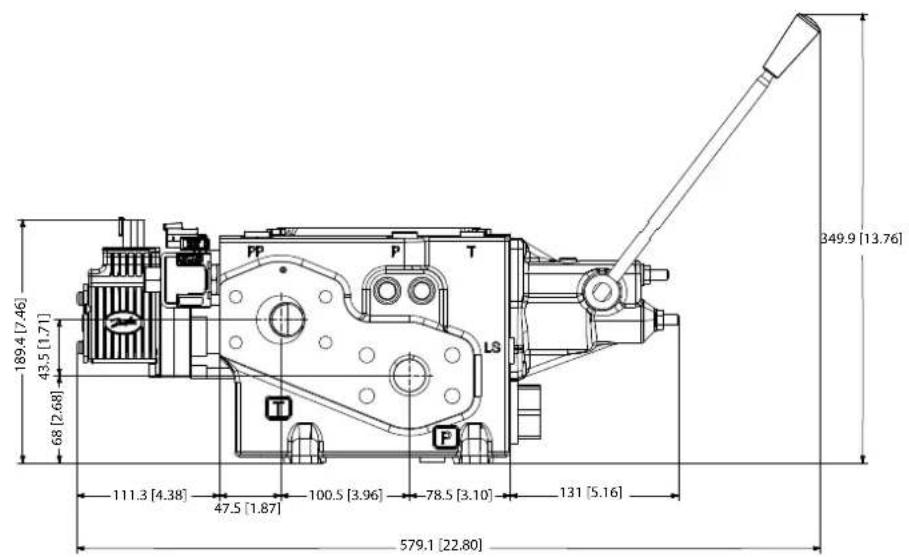

Aperçu des dimensions pour PVG 128/256....95

Exemple de spécifications....98

Informations générales

Sécurité des systèmes

Tous les types et toutes les marques de vannes de régulation, y compris les distributeurs proportionnels, peuvent présenter des défaillances. Par conséquent, la protection nécessaire contre les conséquences graves d'une défaillance fonctionnelle doit toujours être intégrée au système.

Considérations générales de sécurité

Pour chaque application, il est nécessaire de procéder à une évaluation des conséquences du système en cas de perte de pression ou de mouvements incontrôlés ou bloqués.

Avertissement

Les distributeurs proportionnels étant utilisés dans de nombreuses applications diverses et dans différentes conditions de fonctionnement, il appartient entièrement au fabricant de s'assurer que toutes les exigences de performance, de sécurité et d'avertissement de l'application sont respectées par ses produits et de veiller à la conformité avec les normes génériques et spécifiques aux machines.

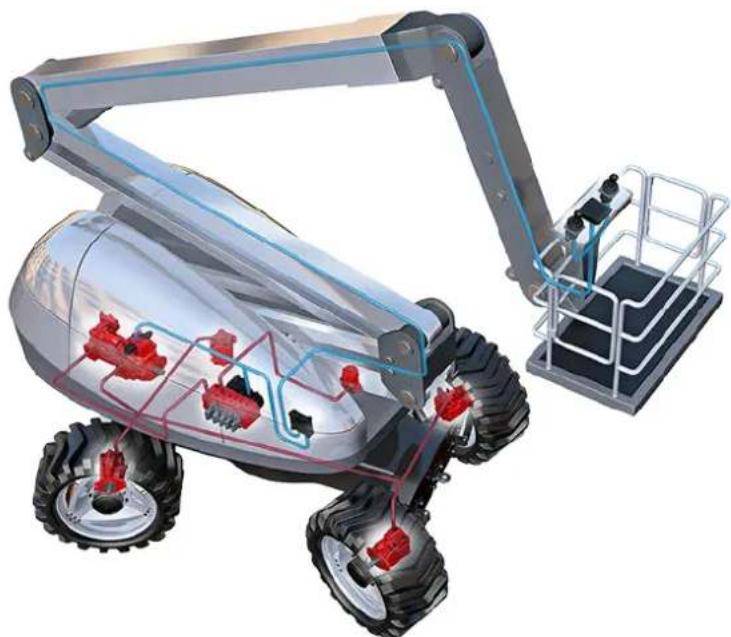

Exemple de système de commande

Un exemple de système de commande utilisant une nacelle élévatrice est représenté ci-dessous :

Nacelle élévatrice

Cet exemple décompose le système de commande en petits éléments illustrant en détail l'architecture, bien que de nombreux composants Danfoss soient utilisés dans le système de commande PVG.

La fonction du système de commande est d'utiliser la sortie du PVE avec d'autres capteurs externes pour garantir que les contrôleurs principaux PLUS+1 corrigent le fonctionnement de la nacelle élévatrice.

Informations générales

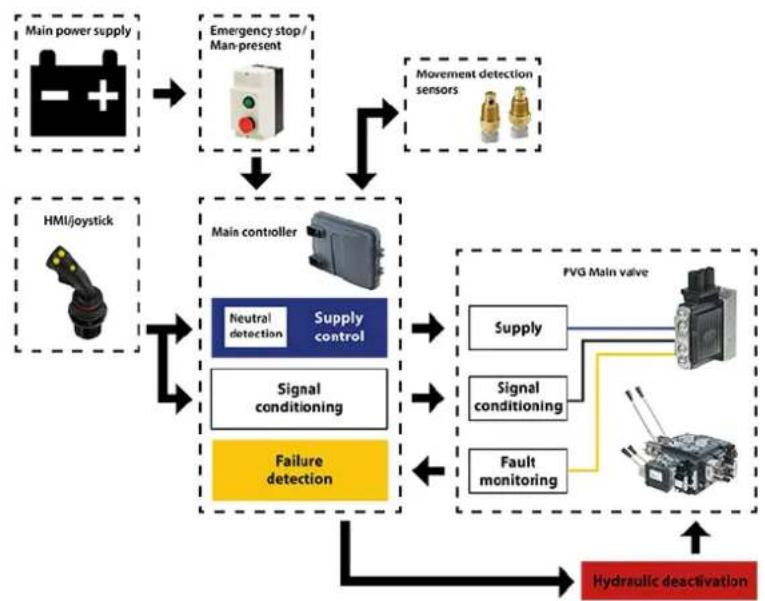

Diagramme du bloc électrique

Il incombe au fabricant de l'équipement de s'assurer que le système de commande incorporé à la machine est déclaré conforme aux directives machines concernées.

Informations générales

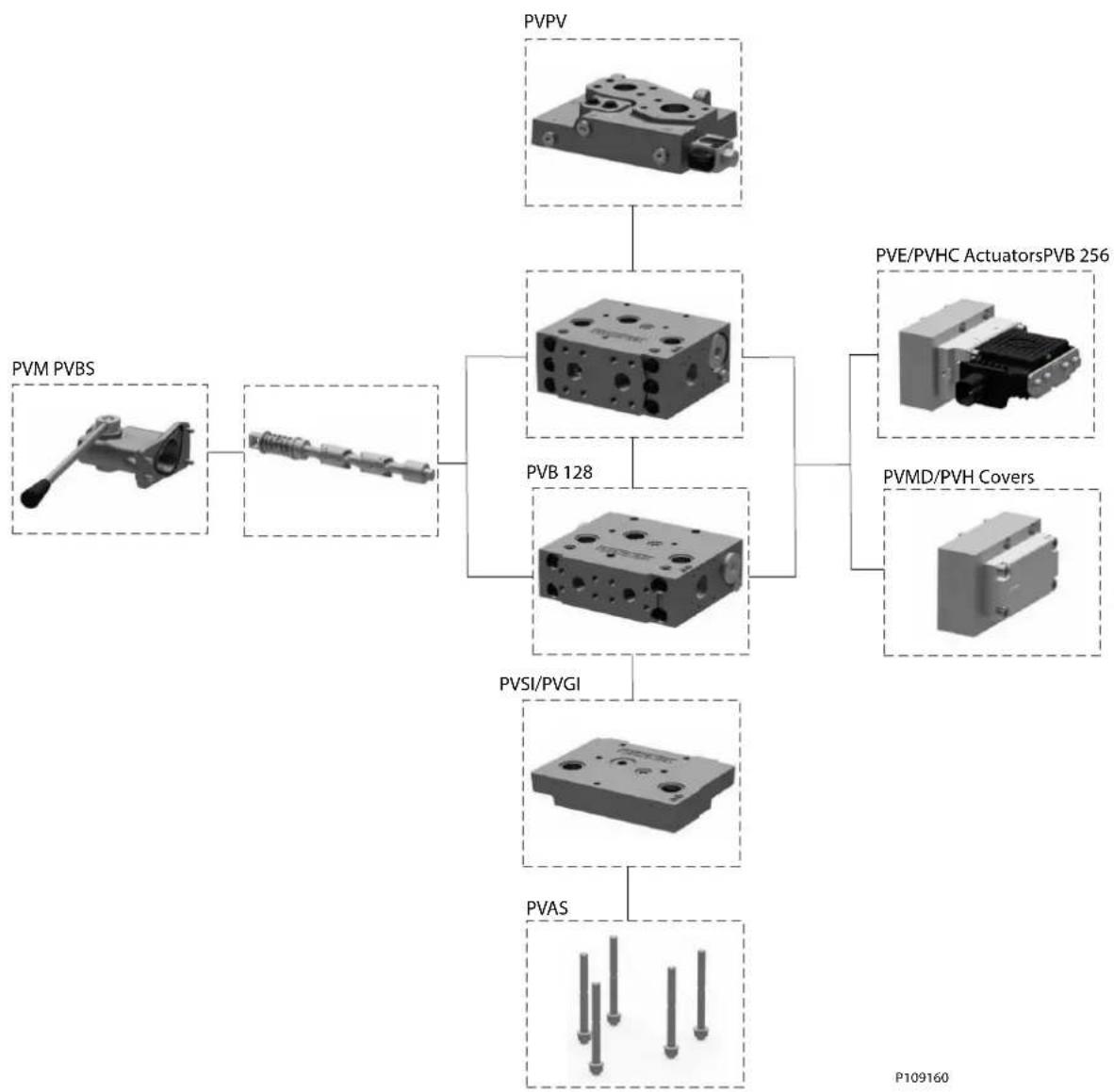

Distributeurs proportionnels PVG 128/256

Navigation

PVPV PVB 256 PVB 128
Tiroir principal PVBS à la page 49	PVM	Commande électrique PVE série 7 à la page 61/PVHC
Capots PVMD/PVH Plaques d'extrémité et d'interface PVSI/PVGI à la page 85		PVAS

Informations générales

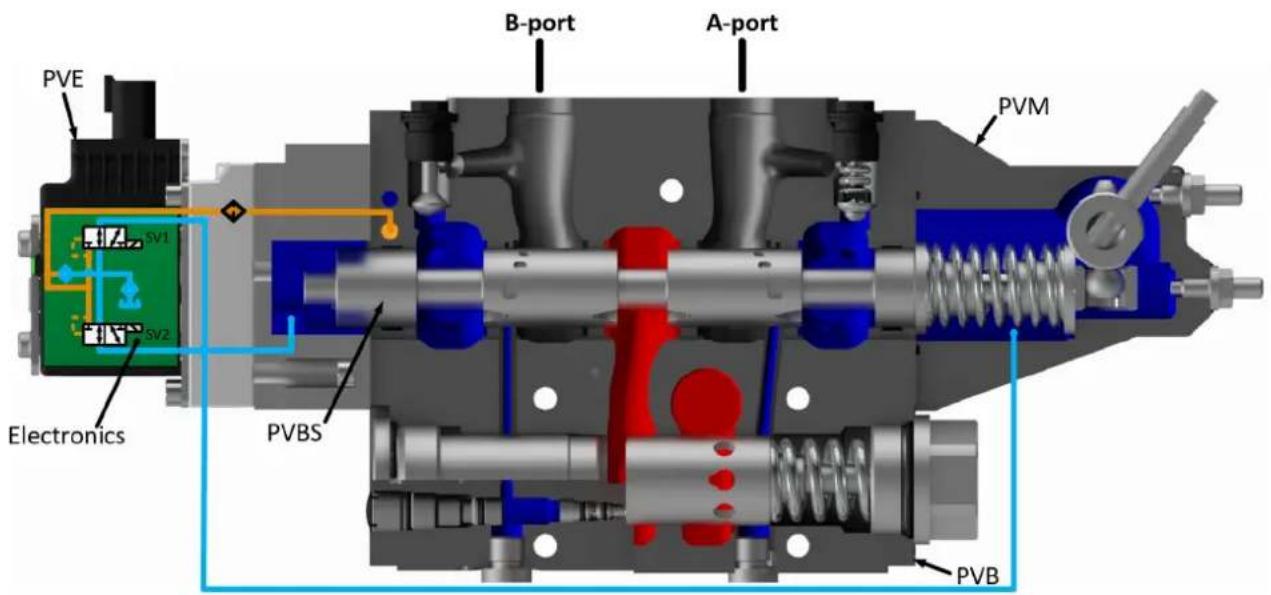

Description générale des PVG

PVG est une vanne proportionnelle hydraulique à détection de charge conçue pour des performances de machine optimales et une flexibilité de conception maximale.

La conception de la vanne PVG repose sur un concept modulaire permettant aux créateurs de machines de définir une solution de vanne adaptée à des segments de marché multiples pour des applications multiples.

Le distributeur proportionnel de contrôle de débit indépendant des variations de charge ainsi que les commandes haute technologie associées à de faibles pertes de charge permettent d'améliorer les performances et l'efficacité des machines, en augmentant la productivité et en réduisant la consommation d'énergie.

Caractéristiques de la vanne PVG 128/256

• Débit d'entrée jusqu'à 1 200 l/min [317 gal US/min]
• Solution de plate-forme transversale compacte pour une intégration aisée avec les PVG 16 et PVG 32
- Contrôle du débit indépendant des variations de charge
— Débit vers chaque récepteur indépendant de la pression de celui-ci
— Débit vers chaque récepteur indépendant de la pression des autres

- Caractéristiques de régulation fiables sur toute la plage de débit

• Les limiteurs LS pour les ports A et B permettent de réduire la perte d'énergie à la pression cible

- Optimisées pour des chutes de pression moindres et une plus grande efficacité

• Plusieurs options de raccordements hydrauliques et de brides de fixation

- Conception compacte, installation facile et maintenance aisée

- Système Load Sense statique lors de la sélection de la commande de la pompe

• Connexion T0 interne dans toutes les PVSI/PVGI

Modules d'entrée PVPV

L'entrée PVPV à centre fermé avec régulateur de pression de pilotage (PPRV) intégré pour l'activation de PVE est destinée à une utilisation avec des pompes à cylindrée variable dans des applications pour lesquelles un groupe de distributeurs avec sections de travail à commande électro-hydraulique ou hydraulique est souhaité.

Toutes les variantes sont équipées pour 2 vannes antichoc/anticavitation protégeant des pics de pression et évitant toute cavitation.

Les PVLP sont destinées à la protection contre les pics de pression dans le système et dans la pompe.

L'électrovanne de coupure de la ligne de pilotage PVPP disponible en option apporte une sécurité système fonctionnelle supplémentaire en retirant l'huile de pilotage du système d'actionnement électrique ou hydraulique, désactivant ainsi l'actionnement du tiroir principal.

Toutes les variantes présentent un raccord T0 vers le réservoir dans les plaques d'extrémité PVSI et PVGI.

PVPV 256

Les variantes de module d'entrée PVPV 256 sont basées sur une plateforme générique dotée d'une sélection de fonctions supplémentaires pour vous permettre d'adapter l'entrée PVPV aux exigences de n'importe quel système hydraulique.

Symbole de la pompe à cylindrée variable

La plateforme générique de module d'entrée PVPV 256 comprend les variantes principales suivantes :

PVPV à centre fermé avec PPRV pour PVEModule d'entrée à centre fermé pour pompes à cylindrée variable.

PVPV à centre fermé avec PPRV pour PVH/PVHC Module d'entrée à centre fermé pour pompes à cylindrée variable.

En option : Électrovanne de coupure de la ligne de pilotage PVPP - Module d'entrée à centre fermé pour pompes à cylindrée variable.

Modules d'entrée PVPV

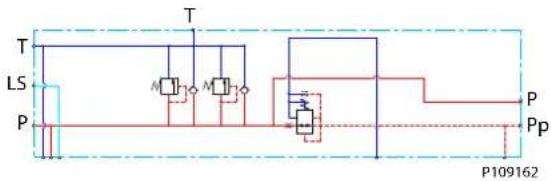

PPRV à centre fermé pour activation de PVE et/ou dispositif mécanique

Les modules d'entrée PVPV 256, également appelés « modules côté pompe », constituent une interface entre le distributeurs proportionnels PVG 128/256 et la pompe et le réservoir hydrauliques.

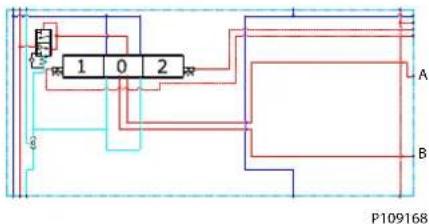

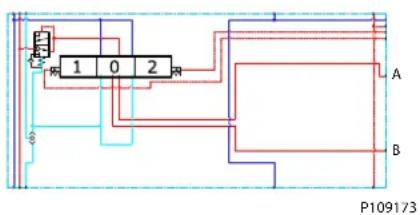

Schéma

Caractéristiques techniques

Pression nominale max. Port	P continu 350 bar [5 076 psi]
	Port P intermittent 400 bar [5 800 psi]
	Port T statique/dynamique 25/40 bar [363/580 psi]
Port classé P (PVPV/PVSI) Port	P 600/600 l/min [159/159 gal US/min]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
Maximum 90° [194 °F]
Température ambiante	Recommandée -30 à 60 °C	[-22 à 140 °F]
Viscosité de l'huile	Plage de fonctionnement	12 à 75 mm ^2 /s	[65 à 347 SSU]
	Minimum 4 mm	^2 /s	[39 SSU]
	Maximum 460 mm	^2 /s	[2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16

Références pour PVPV à centre fermé avec PPRV pour PVE

Référence	PPRV	Port P	Port T	Port LS Port pour manomètre	Port M Port pour manomètre	T/pilotage Port pour manomètre	Pattes de fixation
11173130	PVE	Bride métrique 1-1/4"	Bride métrique 1-1/2"	G3/8"BSP	G3/8"BSP	G1/4"BSP	M12
11176703	PVE	Ports taraudés G1-1/2" BSP	Ports taraudés G1-1/2" BSP	G3/8"BSP	G3/8"BSP	G1/4"BSP	M12
11176691	PVE	Bride SAE 1-1/4" UNF	Bride SAE 1-1/2" UNF	9/16-18 UNF	3/4-16 UNF	7/16-20 UNF	M12
11176702	PVE	Ports taraudés 1-7/8" UNF	Ports taraudés 1-7/8" UNF	9/16-18 UNF	3/4-16 UNF	7/16-20 UNF	M12

Modules d'entrée PVPV

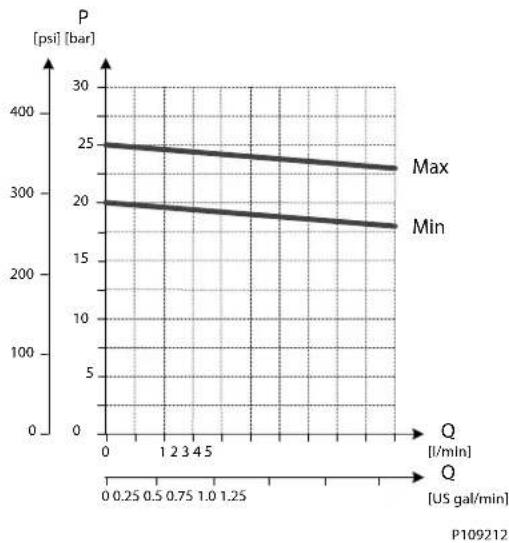

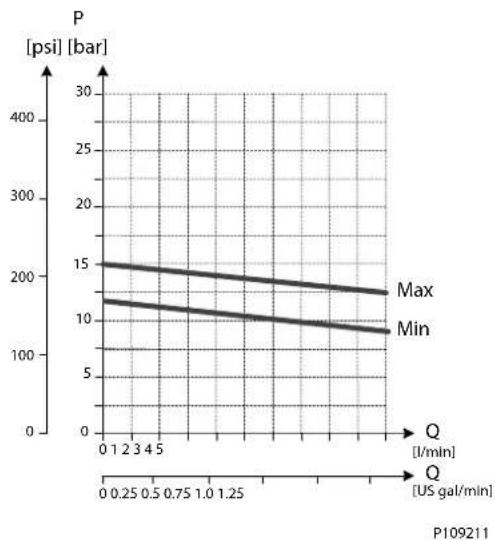

Performance du régulateur de pression de pilotage

Module accessoire pour PVPV 256

Informations de commande 12 V 24 V
Électrovanne de coupure de la ligne de pilotage PVPP	11160318 11160319

Modules d'entrée PVPV

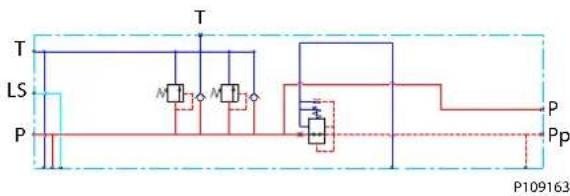

PPRV pour l'activation de PVH/PVHC et/ou dispositif mécanique

L'entrée PVPV à centre fermé avec régulateur de pression de pilotage (PPRV) intégré pour l'activation de PVH/PVHC est destinée à une utilisation avec des pompes à cylindrée variable dans des applications pour lesquelles un groupe de distributeurs avec des tranches à commande PVH/PVHC est souhaité.

Toutes les variantes sont équipées pour 2 vannes antichoc/anticavitation protégeant des pics de pression et évitant toute cavitation.

L'électrovanne de coupure de la ligne de pilotage PVPP disponible en option apporte une sécurité système fonctionnelle supplémentaire en retirant l'huile de pilotage du système d'actionnement électrique ou hydraulique, désactivant ainsi l'actionnement du tiroir principal.

Schéma

Caractéristiques techniques

Pression nominale max. Port	P continu 350 bar [5 076 psi]
	Port P intermittent 400 bar [5 800 psi]
	Port T statique/dynamique 25/40 bar [363/580 psi]
Port classé P (PVPV/PVSI) Port	P 600/600 l/min [159/159 gal US/min]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
Maximum 90° [194 °F]
Température ambiante	Recommandée -30 à 60 °C	[-22 à 140 °F]
Viscosité de l'huile	Plage de fonctionnement	12 à 75 mm ^2 /s	[65 à 347 SSU]
	Minimum 4 mm	^2 /s	[39 SSU]
	Maximum 460 mm	^2 /s	[2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16

Références pour PVPV à centre fermé avec PPRV pour PVH/PVHC

Référence	PPRV	Port P	Port T	Port LS Port pour manomètre	Port M Port pour manomètre	T/pilotage Port pour manomètre	Pattes de fixation
11178095	PVH/PVHC	Bride métrique 1-1/4"	Bride métrique 1-1/2"	G3/8"BSP	G3/8"BSP	G1/4"BSP	M12
11178098	PVH/PVHC	Ports taraudés G1-1/2" BSP	Ports taraudés G1-1/2" BSP	G3/8"BSP	G3/8"BSP	G1/4"BSP	M12
11178117	PVH/PVHC	Bride SAE 1-1/4" UNF	Bride SAE 1-1/2" UNF	9/16-18 UNF	3/4-16 UNF	7/16-20 UNF	M12
11178119	PVH/PVHC	Ports taraudés 1-7/8" UNF	Ports taraudés 1-7/8" UNF	9/16-18 UNF	3/4-16 UNF	7/16-20 UNF	M12

Modules d'entrée PVPV

Performance du régulateur de pression de pilotage

Module accessoire pour PVPV 256

Informations de commande 12 V 24 V
Électrovanne de coupure de la ligne de pilotage PVPP	11160318 11160319

Aperçu des variantes de PVB 128

PVB 128

Les modules de base de PVG 128 (PVB), également appelés « sections de travail », sont l'interface entre le distributeurs proportionnels PVG 128 et la fonction de travail (cylindre ou moteur, par ex.).

Les variantes de module de base PVB sont basées sur une plateforme générique dotée d'une sélection de fonctions supplémentaires pour vous permettre d'adapter le PVB aux exigences de n'importe quel système hydraulique.

La balance de pression à 3 voies comprend un clapet anti-retour, anti-dérive, une balance de pression et un limiteur en position neutre empêchant l'accumulation de pression dans les ports A et B en position neutre.

Symbole - PVB compensé

La plateforme générique de module de base PVB comprend les variantes principales suivantes :

PVB 128 Module de base compensé.

PVB 128 compensé avec LSA/B Module de base compensé avec limiteur LSA/B pour chaque port de travail.

PVB 128 compensé avec LSA/B et PVLP Module de base compensé avec limiteurs LSA/B pour chaque port de travail et 2xPVLP pour chaque port de travail.

Avertissement

Risque de fuite

Le module va fuir si les vis de brides de fixation ne sont pas correctement fixées.

Vis de brides de fixation conformément à la norme ISO 6162-2.

Aperçu des variantes de PVB 128

Balance de pression à 3 voies PVB 128

Le PVB compensé est destiné à la commande d'une fonction de travail lorsque le comportement de cette fonction en termes de débit et de pression exige une indépendance vis-à-vis de la pression de charge des autres fonctions utilisées simultanément.

La balance de pression à 3 voies comprend un clapet antiretour, antidérive, une balance de pression et un limiteur en position neutre empêchant l'accumulation de pression dans les ports A et B en position neutre.

Schéma

Caractéristiques techniques

Pression nominale max. Port	A/B continu 350 bar [5 076 psi]
	Port A/B intermittent 400 [5 800 psi]
Débit nominal max.*	Port A/B 300 l/min [79 gal US/min]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile	Plage de fonctionnement	12 à 75 mm ^2 /s	[65 à 347 SSU]
	Minimum 4 mm	^2 /s	[39 SSU]
	Maximum 460 mm	^2 /s	[2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16
Fuite interne max. à 100 bar [1 450 psi] et 21 mm ^2 /s [102 SSU]	A/B→T sans vanne antichoc	70 cm ^3 /min	[4,27 po ^3 /min]
	A/B→T avec vanne antichoc	80 cm ^3 /min	[4,88 po ^3 /min

* Débit nominal à une pression sur les marges de 15 bar

Références pour PVB 128 compensé

Référence	Port A/B PVLP/PVLA	Port LS A/B
11170522	Bride métrique 3/4"	-	-
11170528	G 1" BSP	-	-
11170524	Bride SAE 3/4" UNF	-	-
11170526	Ports taraudés 1 5/16 UNF	-	-

Aperçu des variantes de PVB 128

Débit d'huile comme fonction de déplacement du tiroir

Débit d'huile indépendant de la charge, pression compensée

Aperçu des variantes de PVB 128

Performances en amont du PVB 128

Performances en aval du PVB 128

Aperçu des variantes de PVB 128

Compensateur à 3 voies PVB 128 avec LS A/B

Le PVB compensé est destiné à la commande d'une fonction de travail lorsque le comportement de cette fonction en termes de débit et de pression exige une indépendance vis-à-vis de la pression de charge des autres fonctions utilisées simultanément.

Les limiteurs de pression LSA/B intégrés permettent de limiter la pression maximum dans les ports de travail séparément pour les ports A et B.

La balance de pression à 3 voies comprend un clapet antiretour, antidérive, une balance de pression et un limiteur en position neutre empêchant l'accumulation de pression dans les ports A et B en position neutre.

Schéma

Caractéristiques techniques

Pression nominale max. Port	A/B continu 350 bar [5 076 psi]
	Port A/B intermittent 400 [5 800 psi]
Débit nominal max.^*	Port A/B 300 l/min [79 gal US/min]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
		Minimum -30 °C [-22 °F]
		Maximum 90° [194 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile	Plage de fonctionnement	12 à 75 mm^2/s	[65 à 347 SSU]
	Minimum 4 mm	^2/s	[39 SSU]
	Maximum 460 mm	^2/s	[2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum	23/19/16
Fuite interne max. à 100 bar [1 450 psi] et 21 mm^2/s [102 SSU]	A/B→T sans vanne antichoc	70 cm^3/min	[4,27 po^3/min ]
	A/B→T avec vanne antichoc	80 cm^3/min	[4,88 po^3/min

Débit nominal à une pression sur les marges de 15 bar

Références pour PVB compensé avec LS A/B

Référence	Port A/B PVLP/PVLA	Port LS A/B
11176915	Bride métrique 3/4"	-	G1/4"BSP
11176918	G 1" BSP	-	G1/4"BSP
11176916	Bride SAE 3/4" UNF	-	7/16-20 UNF
11176917	Ports taraudés 1 5/16 UNF	-	7/16-20 UNF

Aperçu des variantes de PVB 128

Débit d'huile comme fonction de déplacement du tiroir

Débit d'huile indépendant de la charge, pression compensée

Aperçu des variantes de PVB 128

Limiteur de pression LS A/B

Performances en amont du PVB 128

Aperçu des variantes de PVB 128

Performances en aval du PVB 128

Aperçu des variantes de PVB 128

Balance de pression à 3 voies PVB 128 avec LS A/B et PVLP

Le PVB compensé est destiné à la commande d'une fonction de travail lorsque le comportement de cette fonction en termes de débit et de pression exige une indépendance vis-à-vis de la pression de charge des autres fonctions utilisées simultanément.

Les limiteurs de pression LS A/B intégrés permettent de limiter la pression maximum dans les ports de travail séparément pour les ports A et B.

Avec 2 vannes antichoc/anticavitation PVLP sur chaque port de travail pour protéger des pics de pression et éviter toute cavitation.

La balance de pression à 3 voies comprend un clapet antiretour, antidérive, une balance de pression et un limiteur en position neutre empêchant l'accumulation de pression dans les ports A et B en position neutre.

Schéma

Caractéristiques techniques

Pression nominale max. Port	A/B continu 350 bar [5 076 psi]
	Port A/B intermittent 400 [5 800 psi]
Débit nominal max.*	Port A/B 300 l/min [79 gal US/min]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
		Minimum -30 °C [-22 °F]
		Maximum 90° [194 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile	Plage de fonctionnement	12 à 75 mm ^2 /s	[65 à 347 SSU]
	Minimum 4 mm	^2 /s	[39 SSU]
	Maximum 460 mm	^2 /s	[2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16
Fuite interne max. à 100 bar [1 450 psi] et 21 mm ^2 /s [102 SSU]	A/B→T sans vanne antichoc	70 cm ^3 /min	[4,27 po ^3 /min]
	A/B→T avec vanne antichoc	80 cm ^3 /min	[4,88 po ^3 /min

Débit nominal à une pression sur les marges de 15 bar

Références pour PVB 128 compensé avec LSA/B et PVLP

Référence	Port A/B PVLP/PVLA	Port LS A/B
11165621	Bride métrique 3/4"	2 PVLP/PVLA G1/4"BSP
11170527	G 1" BSP	2 PVLP/PVLA G1/4"BSP
11170523	Bride SAE 3/4" UNF	2 PVLP/PVLA 7/16-20 UNF
11170525	Ports taraudés 1 5/16 UNF	2 PVLP/PVLA 7/16-20 UNF

Aperçu des variantes de PVB 128

Débit d'huile comme fonction de déplacement du tiroir

Aperçu des variantes de PVB 128

2 vannes d'aspiration PVLA

Débit d'huile indépendant de la charge, pression compensée

Aperçu des variantes de PVB 128

Limiteur de pression LS A/B

Performances en amont du PVB 128

Aperçu des variantes de PVB 128

Performances en aval du PVB 128

Aperçu des variantes de PVB 256

PVB 256

Les modules de base de PVG 256 (PVB), également appelés « sections de travail », sont l'interface entre le distributeurs proportionnels PVG 256 et la fonction de travail (cylindre ou moteur par ex.).

Les variantes de module de base PVB sont basées sur une plateforme générique dotée d'une sélection de fonctions supplémentaires pour vous permettre d'adapter le PVB aux exigences de n'importe quel système hydraulique.

La balance de pression à 3 voies comprend un clapet antiretour, antidérive, une balance de pression et un limiteur en position neutre empêchant l'accumulation de pression dans les ports A et B.

La plateforme générique de module de base PVB comprend les variantes principales suivantes :

PVB 256 compensé Module de base compensé.

PVB 256 compensé avec LS A/B Module de base compensé avec limiteur LSA/B pour chaque port de travail.

PVB 256 compensé avec LS A/B et PVLP Module de base compensé avec limiteurs LSA/B pour chaque port de travail et 3xPVLP pour chaque port de travail.

PVB 256 compensé avec balance de pression Turbo Module de base compensé avec limiteurs LS A/B pour chaque port de travail et 3xPVLP pour chaque port de travail.

Aperçu des variantes de PVB 256

Balance de pression à 3 voies PVB 256

Le PVB compensé est destiné à la commande d'une fonction de travail lorsque le comportement de cette fonction en termes de débit et de pression exige une indépendance vis-à-vis de la pression de charge des autres fonctions utilisées simultanément.

Les limiteurs de pression LS A/B intégrés permettent de limiter la pression maximum dans les ports de travail séparément pour les ports A et B.

La balance de pression à 3 voies comprend un clapet antiretour, antidérive, une balance de pression et un limiteur en position neutre empêchant l'accumulation de pression dans les ports A et B en position neutre.

Schéma

Caractéristiques techniques

Pression nominale max. Port	A/B continu 350 bar [5 076 psi]
	Port A/B intermittent 400 bar [5 800 psi]
Débit nominal max. Port A/B	400 l/min [106 gal US/min]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
		Minimum -30 °C [-22 °F]
		Maximum 90° [194 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile	Plage de fonctionnement	12 à 75 mm ^2 /s	[65 à 347 SSU]
	Minimum 4 mm	^2 /s	[39 SSU]
	Maximum 460 mm	^2 /s	[2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16
Fuite interne max. à 100 bar [1 450 psi] et 21 mm ^2 /s [102 SSU]	A/B→T sans vanne antichoc	70 cm ^3 /min	[4,27 po ^3 /min]
	A/B→T avec vanne antichoc	85 cm ^3 /min	[5,19 po ^3 /min]

Références pour PVB 256 compensé

Référence	Port A/B PVLP/PVLA	Port LS A/B
11169244	Bride métrique 1-1/4"	-	-
11169252	G1-1/4" BSP	-	-
11169248	Bride SAE 1-1/4" UNF	-	-
11177020	Ports taraudés 1-1/4 UNF	-	-

Aperçu des variantes de PVB 256

Débit d'huile comme fonction de déplacement du tiroir

Aperçu des variantes de PVB 256

Débit d'huile indépendant de la charge, pression compensée

Performances en amont du PVB 256

P109243

Aperçu des variantes de PVB 256

Performances en aval du PVB 256

Aperçu des variantes de PVB 256

Balance de pression à 3 voies PVB 256 avec LS A/B

Le PVB compensé est destiné à la commande d'une fonction de travail lorsque le comportement de cette fonction en termes de débit et de pression exige une indépendance vis-à-vis de la pression de charge des autres fonctions utilisées simultanément.

Les limiteurs de pression LS A/B intégrés permettent de limiter la pression maximum dans les ports de travail séparément pour les ports A et B.

La balance de pression à 3 voies comprend un clapet antiretour, antidérive, une balance de pression et un limiteur en position neutre empêchant l'accumulation de pression dans les ports A et B en position neutre.

Schéma

Caractéristiques techniques

Pression nominale max. Port	A/B continu 350 bar [5 076 psi]
	Port A/B intermittent 400 [5 800 psi]
Débit nominal max. Port A/B	400 l/min [106 gal US/min]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
		Minimum -30 °C [-22 °F]
		Maximum 90° [194 °F]
Température ambiante Recommandée -30 à 60 °C		[-22 à 140 °F]
Viscosité de l'huile	Plage de fonctionnement	12 à 75 mm ^2 /s	[65 à 347 SSU]
	Minimum 4 mm	^2 /s	[39 SSU]
	Maximum 460 mm	^2 /s	[2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16
Fuite interne max. à 100 bar [1 450 psi] et 21 mm ^2 /s [102 SSU]	A/B→T sans vanne antichoc	70 cm ^3 /min	[4,27 po ^3 /min]
	A/B→T avec vanne antichoc	85 cm ^3 /min	[5,19 po ^3 /min]

Références pour PVB 256 compensé avec LSA/B

Référence	Port A/B PVLP/PVLA	Port LS A/B
11177015	Bride métrique 1-1/4"	-	G1/4"BSP
11177017	G1-1/4" BSP	-	G1/4"BSP
11177016	Bride SAE 1-1/4" UNF	-	7/16-20 UNF
11177019	Ports taraudés 1-1/4 UNF	-	7/16-20 UNF

Aperçu des variantes de PVB 256

Débit d'huile comme fonction de déplacement du tiroir

Aperçu des variantes de PVB 256

Débit d'huile indépendant de la charge, pression compensée

Limitation de pression LS A/B

Aperçu des variantes de PVB 256

Performances en amont du PVB 256

Performances en aval du PVB 256

Aperçu des variantes de PVB 256

Balance de pression à 3 voies PVB 256 avec LSA/B et PVLP

Le PVB compensé est destiné à la commande d'une fonction de travail lorsque le comportement de cette fonction en termes de débit et de pression exige une indépendance vis-à-vis de la pression de charge des autres fonctions utilisées simultanément.

Les limiteurs de pression LS A/B intégrés permettent de limiter la pression maximum dans les ports de travail séparément pour les ports A et B.

Avec 3 vannes antichoc/anticavitation PVLP sur chaque port de travail pour protéger des pics de pression et éviter toute cavitation.

La balance de pression à 3 voies comprend un clapet antiretour, antidérive, une balance de pression et un limiteur en position neutre empêchant l'accumulation de pression dans les ports A et B en position neutre.

Caractéristiques techniques

Pression nominale max. Port	A/B continu 350 bar [5 076 psi]
	Port A/B intermittent 400 bar [5 800 psi]
Débit nominal max. Port A/B	400 l/min [106 gal US/min]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
		Minimum -30 °C [-22 °F]
		Maximum 90° [194 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile	Plage de fonctionnement	12 à 75 mm ^2 /s	[65 à 347 SSU]
	Minimum 4 mm	^2 /s	[39 SSU]
	Maximum 460 mm	^2 /s	[2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16
Fuite interne max. à 100 bar [1 450 psi] et 21 mm ^2 /s [102 SSU]	A/B→T sans vanne antichoc	70 cm ^3 /min	[4,27 po ^3 /min]
	A/B→T avec vanne antichoc	85 cm ^3 /min	[5,19 po ^3 /min]

Références pour PVB 256 compensé avec LSA/B et PVLP

Référence	Port A/B PVLP/PVLA	Port LS A/B
11169243	Bride métrique 1-1/4"	3 PVLP/PVLA G1/4"BSP
11169251	G1-1/4" BSP	3 PVLP/PVLA G1/4"BSP
11169247	Bride SAE 1-1/4" UNF	3 PVLP/PVLA 7/16-20 UNF
11177018	Ports taraudés 1-1/4 UNF	3 PVLP/PVLA 7/16-20 UNF

Aperçu des variantes de PVB 256

Débit d'huile comme fonction de déplacement du tiroir

3 vannes antichoc PVLP

Aperçu des variantes de PVB 256

3 vannes d'aspiration PVLA

Limitation de pression LS A/B

Aperçu des variantes de PVB 256

Débit d'huile indépendant de la charge, pression compensée

Performances en amont du PVB 256

Aperçu des variantes de PVB 256

Performances en aval du PVB 256

Aperçu des variantes de PVB 256

Balance de pression à 3 voies PVB 256 avec LS A/B, PVLP et Turbo

Le PVB compensé est destiné à la commande d'une fonction de travail lorsque le comportement de cette fonction en termes de débit et de pression exige une indépendance vis-à-vis de la pression de charge des autres fonctions utilisées simultanément.

Les limiteurs de pression LS A/B intégrés permettent de limiter la pression maximum dans les ports de travail séparément pour les ports A et B.

Avec 3 vannes antichoc/anticavitation PVLP sur chaque port de travail pour protéger des pics de pression et éviter toute cavitation.

La balance de pression à 3 voies comprend un clapet anti-retour, anti-dérive, une balance de pression et un limiteur en position neutre empêchant l'accumulation de pression dans les ports A et B en position neutre.

Schéma

Caractéristiques techniques

Pression nominale max. Port	A/B continu 350 bar [5 076 psi]
	Port A/B intermittent 400 bar [5 800 psi]
Débit nominal max. Port A/B	400 l/min [106 gal US/min]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
		Minimum -30 °C [-22 °F]
		Maximum 90° [194 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile	Plage de fonctionnement	12 à 75 mm ^2 /s	[65 à 347 SSU]
	Minimum 4 mm	^2 /s	[39 SSU]
	Maximum 460 mm	^2 /s	[2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16
Fuite interne max. à 100 bar [1 450 psi] et 21 mm ^2 /s [102 SSU]	A/B→T sans vanne antichoc	70 cm ^3 /min	[4,27 po ^3 /min]
	A/B→T avec vanne antichoc	85 cm ^3 /min	[5,19 po ^3 /min]

Références pour PVB 256 compensé avec LSA/B, PVLP et Turbo

Référence	Port A/B PVLP/PVLA	Port LS A/B
11183379	Bride métrique 1-1/4"	3 PVLP/PVLA G1/4"BSP
11183406	G1-1/4" BSP	3 PVLP/PVLA G1/4"BSP
11183404	Bride SAE 1-1/4" UNF	3 PVLP/PVLA 7/16-20 UNF
11183402	Ports taraudés 1-1/4 UNF	3 PVLP/PVLA 7/16-20 UNF

Aperçu des variantes de PVB 256

Débit d'huile comme fonction de déplacement du tiroir

Aperçu des variantes de PVB 256

3 vannes antichoc PVLP

3 vannes d'aspiration PVLA

Aperçu des variantes de PVB 256

Limitation de pression LS A/B

Débit d'huile indépendant de la charge, pression compensée

Aperçu des variantes de PVB 256

Performances en amont du PVB 256 Turbo

Performances en aval du PVB 256

Vannes antichoc PVLP et d'aspiration PVLA

Aperçu de la PVLP

La PVLP est réglée sur un débit d'huile de 10 l/min [2,6 gal US/min] par unité.

La vanne antichoc PVLP est conçue pour amortir les chocs. Elle ne doit donc pas être utilisée comme limiteur de pression.

Si la fonction nécessite l'utilisation d'un limiteur de pression, utilisez un module de base PVB avec limiteur de pression LSA/B intégré.

Schéma de la PVLP

Caractéristiques techniques de la PVLP

Caractéristiques techniques

Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile Plage de fonctionnement 12 à 75 mm	^2/s [65 à 347 SSU]
	Minimum 4 mm	^2/s [39 SSU]
	Maximum 460 mm	^2/s [2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16

Vannes antichoc PVLP et d'aspiration PVLA

Références pour vannes antichoc PVLP et d'aspiration PVLA

Description Réglage de la pression en bar Référence
PVLA - 157B2001
PVLP 32 157B2032
	50 157B2050
	63 157B2063
	80 157B2080
	100 157B2100
	125 157B2125
	140 157B2140
	150 157B2150
	160 157B2160
	175 157B2175
	190 157B2190
	210 157B2210
	230 157B2230
	240 157B2240
	250 157B2250
	265 157B2265
	280 157B2280
	300 157B2300
	320 157B2320
	350 157B2350
	380 157B2380
PRISE - 157B2002

Vannes antichoc PVLP et d'aspiration PVLA

3 vannes antichoc PVLP

3 vannes d'aspiration PVLA

Tiroir principal PVBS

Le tiroir principal (PVBS) du PVG 128/256 détermine le débit de la section de travail.

Les variantes de tiroir principal PVBS sont basées sur une plateforme générique dotée d'une large sélection de fonctions supplémentaires pour vous permettre d'adapter le PVBS aux exigences de tout système hydraulique et de toute fonction.

Le tiroir principal PVBS peut être activé de trois manières différentes :

• Mécaniquement à l'aide d'un levier PVM
- Électriquement par une commande PVE ou PVHC
• Hydrauliquement par une commande PVH

Tous les tiroirs peuvent être activés mécaniquement.

Tiroir principal PVBS

Dimensions du tiroir principal PVBS

P109176

Aperçu des variantes de tiroirs principaux PVBS

Tiroirs de commande de débit

• Position neutre fermée du tiroir de commande de débit
• Position neutre complètement ouverte du tiroir de commande de débit
• Position neutre fermée du tiroir de commande de débit à action simple, port B de commande de débit
• Position neutre fermée du tiroir de commande de débit avec port A flottant

Détails produits des tiroirs principaux PVBS

Caractéristiques techniques

Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile Plage defonctionnement 12 à 75 mm	^2/s [65 à 347 SSU]
	Minimum 4 mm	^2/s [39 SSU]
	Maximum 460 mm	^2/s [2 128 SSU]
Propreté de l'huile selon ISO 4406	Maximum 23/19/16

Tiroir principal PVBS

Débit d'huile progressif comme fonction de déplacement du tiroir

Tiroir principal PVBS

Chute de pression pour tiroir ouvert en position neutre

Débit d'huile progressif caractéristique du tiroir avec position flottante A

Références tiroirs principaux PVS

Tiroir principal PVBS

Tiroirs de commande de débit

Position neutre fermée du tiroir de commande de débit

Schéma

P109177

Tiroirs de commande de débit symétriques

Référence	Actionnement Débit - l/min (gal US/min)
11177686 PVE	65 [17,17] 65 [17,17]	65 [17,17] 65 [17,17]
11177738 PVE	95 [25,10] 95 [25,10]	95 [25,10] 95 [25,10]
11177750 PVE	130 [34,34] 130 [34,34]	130 [34,34] 130 [34,34]
11177448 PVE	180 [47,55] 180 [47,55]	180 [47,55] 180 [47,55]
11177798 PVE	240 [63,40] 240 [63,40]	240 [63,40] 240 [63,40]
11178733 PVE	320 [84,54] 320 [84,54]	320 [84,54] 320 [84,54]
11177058* PVE	400 [105,67] 400 [105,67]	400 [105,67]
11184159 PVH	PVHC 65 [17,17] 65	[17,17] 65 [17,17] 65	[17,17]
11184846 PVH	PVHC 95 [25,10] 95	[25,10] 95 [25,10] 95	[25,10]
11182643 PVH	PVHC 130 [34,34] 130	[34,34] 130 [34,34]	130 [34,34]
11182640 PVH	PVHC 180 [47,55] 180	[47,55] 180 [47,55]	180 [47,55]
11182638 PVH	PVHC 240 [63,40] 240	[63,40] 240 [63,40]	240 [63,40]
11182635 PVH	PVHC 320 [84,54] 320	[84,54] 320 [84,54]	320 [84,54]
11182621^*	PVH/PVHC 400	[105,67] 400 [105,67]	400 [105,67] 400 [105,67]

Jusqu'à 500 l/min avec une balance de pression Turbo à 3 voies PVB 256

Tiroirs asymétriques

Référence	Actionnement Débit - l/min (gal US/min)
**	PVH/PVHC 65 [17,17] 65 [17,17] 130 [34,34] 130 [34,34]
	PVH/PVHC 95 [25,10] 95 [25,10] 180 [47,55] 180 [47,55]
	PVH/PVHC 130 [34,34] 130 [34,34] 240 [63,40] 240 [63,40]
	PVH/PVHC 180 [47,55] 180 [47,55] 320 [84,54] 320 [84,54]
	PVH/PVHC 240 [63,40] 240 [63,40] 400 [105,67] 400 [105,67]

* Contactez votre représentant local de Danfoss Power Solutions si vous avez besoin de l'une de ces variantes.

Position neutre complètement ouverte du tiroir de commande de débit

Schéma

P109178

Tiroir principal PVBS

Tiroirs de commande de débit symétriques

Référence	Actionnement Débit - l/min (gal US/min)
1	PVE 65 [17,1]	7] 65 [17,17] 65 [17,17] 65 [17,17]
11182537 PVE 95 [25,10] 95 [25,10] 95 [25,10] 95 [25,10]
11178290 PVE 130 [34,34] 130 [34,34] 130 [34,34] 130 [34,34]
11178310 PVE 180 [47,55] 180 [47,55] 180 [47,55] 180 [47,55]
11182619 PVE 240 [63,40] 240 [63,40] 240 [63,40] 240 [63,40]
11182618 PVE 320 [84,54] 320 [84,54] 320 [84,54] 320 [84,54]
11182617^2	PVE 400 [105,67] 400 [105,67] 400 [105,67] 400 [105,67]
(1) PVH/PVHC 65 [17,17] 65 [17,17] 65 [17,17] 65 [17,17]
11183604 PVH/PVHC 95 [25,10] 95 [25,10] 95 [25,10] 95 [25,10]
11183602 PVH/PVHC 130 [34,34] 130 [34,34] 130 [34,34] 130 [34,34]
11183441 PVH/PVHC 180 [47,55] 180 [47,55] 180 [47,55] 180 [47,55]
11178318 PVH/PVHC 240 [63,40] 240 [63,40] 240 [63,40] 240 [63,40]
11180718 PVH/PVHC 320 [84,54] 320 [84,54] 320 [84,54] 320 [84,54]
11178984 (2) PVH/PVHC 400 [105,67] 400 [105,67] 400 [105,67]

^1 Contactez votre représentant local de Danfoss Power Solutions si vous avez besoin de l'une de ces variantes.
^2 Jusqu'à 500 l/min avec une balance de pression Turbo à 3 voies PVB 256

Tiroirs de commande de débit asymétriques

Référence	Actionnement	Débit - l/min (gal US/min)
		A→TP→AP→BB→T
**	- 65 [17,17]	65 [17,17]	130 [34,34]	130 [34]	34]
	- 95 [25,10]	95 [25,10]	180 [47,55]	180 [47]	55]
	-	130 [34,34]	130 [34,34]	240 [63,40]	240 [63,40]
	-	180 [47,55]	180 [47,55]	320 [84,54]	320 [84,54]
	-	240 [63,40]	240 [63,40]	400 [105,67]	400 [105,67]

** Contactez votre représentant local de Danfoss Power Solutions si vous avez besoin de l'une de ces variantes.

Position neutre fermée du tiroir de commande de débit à action simple, port B de commande de débit

Schéma

P109179

Référence	Actionnement Débit - l/min (gal US/min)
1	PVE -	-	65	[17,17] 65 [17,17]
(1)	PVE -	-	95	[25,10] 95 [25,10]
(1)	PVE -	-	130	[34,34] 130 [34,34]
(1)	PVE -	-	180	[47,55] 180 [47,55]
(1)	PVE -	-	240	[63,40] 240 [63,40]
(1)	PVE -	-	320	[84,54] 320 [84,54]

Tiroir principal PVBS

Référence	Actionnement Débit - l/min (gal US/min)
(1) ^2	PVE -- 400 [105,67] 400 [105,67]
(1) PVH/PVHC -- 65 [17,17] 65 [17,17]
(1) PVH/PVHC 95 [25,10] 95 [25,10]
(1) PVH/PVHC -- 130 [34,34] 130 [34,34]
(1) PVH/PVHC -- 180 [47,55] 180 [47,55]
(1) PVH/PVHC -- 240 [63,40] 240 [63,40]
(1) PVH/PVHC -- 320 [84,54] 320 [84,54]
(1)(2) PVH/PVHC -- 400 [105,67] 400 [105,67]

^1 Contactez votre représentant local de Danfoss Power Solutions si vous avez besoin de l'une de ces variantes.
^2 Jusqu'à 500 l/min avec une balance de pression Turbo à 3 voies PVB 256

Position neutre fermée du tiroir de commande de débit avec port A flottant

Schéma

Tiroirs de commande de débit symétriques

Référence	Actionnement Débit - l/min (gal US/min)
		A→T	P→A→F	P→B	B→T
1	PVE 65 [17,1]	7] 65 [17,17] 65 [17,17]	17] 65 [17,17]
(1)	PVE 95 [25,10]	95 [25,10] 95 [25,10]	10] 95 [25,10]
(1)	PVE	130 [34,34]	130 [34,34]	130 [34,34]	130 [34,34]
(1)	PVE	180 [47,55]	180 [47,55]	180 [47,55]	180 [47,55]
(1)	PVE	240 [63,40]	240 [63,40]	240 [63,40]	240 [63,40]
(1)	PVE	320 [84,54]	320 [84,54]	320 [84,54]	320 [84,54]
(1) PVH/PVHC	65 [17,17] 65 [17,17]	65 [17,17] 65 [17,17]	65 [17,17]
(1) PVH/PVHC	95 [25,10] 95 [25,10]	95 [25,10] 95 [25,10]	95 [25,10]
(1)	PVH/PVHC	130 [34,34]	130 [34,34]	130 [34,34]	130 [34,34]
(1)	PVH/PVHC	180 [47,55]	180 [47,55]	180 [47,55]	180 [47,55]
(1)	PVH/PVHC	240 [63,40]	240 [63,40]	240 [63,40]	240 [63,40]
(1)	PVH/PVHC	320 [84,54]	320 [84,54]	320 [84,54]	320 [84,54]

Contactez votre représentant local de Danfoss Power Solutions si vous avez besoin de l'une de ces variantes.

Activation manuelle PVM

Dimensions du levier PVM

Le couvercle de maintien PVM est destiné à une utilisation sur n'importe quelle section de travail sur laquelle l'opérateur doit pouvoir interagir manuellement avec le tiroir.

Les vis d'ajustement sont conçues pour limiter le déplacement du tiroir et ainsi le débit maximum possible.

Caractéristiques techniques du PVM

Caractéristiques techniques

Déplacement du tiroir Couple
Depuis la position neutre PVM	M+PVMD 12 Nm 106 lb po
	PVM+PVE 12 Nm 106 lb po
	PVM+PVH 30 Nm 265 lb po
Déplacement max. du tiroir PVM	M+PVMD 30 Nm 265 lb po
	PVM+PVE 30 Nm 265 lb po
	PVM+PVH 91 Nm 805 lb po
Plage de commande standard 30°
Plage du levier de commande + position flottante 37°

Références pour l'activation manuelle du PVM

Référence Matériau Vis d'ajustement Base du levier et			levier	Manomètre de port B
11176644 Fonte - Oui	Non
11175317 Fonte Oui	Oui	G1/8" BSP
11176635 Fonte Oui	Oui	3/8"-24 UNF

Actionnement hydraulique PVH

Dimensions du PVH

Le capot d'activation hydraulique PVH est destiné à une utilisation sur n'importe quelle section de travail sur laquelle l'opérateur souhaite pouvoir interagir avec le tiroir principal via un joystick hydraulique.

Une entrée avec pression de pilotage hydraulique est requise.

Actionnement hydraulique PVH

Caractéristiques techniques du PVH

Caractéristiques techniques

Plage de pression de commande du ressort de tiroir principal	5-15 bar [73–218 psi]
Plage de pression d'huile de pilotage comprise entre 20 et 25 bar	20-25 bar [290–362 psi]
Pression max. sur le port T (le levier de commande à distance hydraulique doit être directement raccordé au réservoir).	10 bar [145 psi]

Références pour l'actionnement hydraulique PVH

Référence Matériau Connexion
11187777 Aluminium G1/4" BSP
11187776 Aluminium 9/16"-18 UNF

Type de commande électro-hydraulique PVHC

Le PVHC est un module de commande électrique destiné à la commande du tiroir principal.

La commande PVHC s'effectue via des signaux de commande PWM à courant élevé de 100-400 Hz à double modulation d'impulsions en largeur (PVM).

L'hystérésis est affectée par la viscosité, la friction, les forces de débit, la fréquence de tremblement et la fréquence de modulation. La position du tiroir évolue lorsque les conditions changent (par exemple, un changement de température).

Une entrée avec pression de pilotage hydraulique est requise.

une fréquence de tremblement avec une certaine amplitude est nécessaire pour des performances d'application optimales.

Schéma

P109249

Type de commande électro-hydraulique PVHC

Données techniques du PVHC

Caractéristiques techniques

Plage de pression de commande du ressort de tiroir principal	5-15 bar [73-218 psi]
Plage de pression d'huile de pilotage comprise entre 20 et 25 bar	20-25 bar [290-362 psi]
Pression max. sur port T 10 bar [145 psi]
Courant d'entrée du PVHC 12 V 0-1 500 mA
Courant d'entrée du PVHC 24 V 0-750 mA
Plage de température ambiante -30 °C à 80 °C [-22 °F à 176 °F]
Plage de température moyenne -20 °C à 80 °C [-4 °F à 176 °F]
Propreté de l'huile selon ISO 4406 Maximum	23/19/16

Références pour les types de commande électro-hydraulique PVHC

Référence Alimentation électrique Type de connecteur
11187757	12V	AMP
11187772	12V	DEUTSCH
11187774	24V	AMP
11187775	24V	DEUTSCH

Capot PVMD d'actionnement manuel uniquement

Dimensions du PVMD

Le capot PVMD s'utilise lorsque la section de travail s'actionne de façon purement mécanique.

Références du PVMD

Références pour les capots PVMD

Référence Matériau
11187779 Aluminium

Commande PVE électrique

Commande électrique PVE série 7

Le PVE analogique série 7 est une commande électro-hydraulique utilisée pour commander une seule section de travail d'un groupe de distributeurs proportionnels PVG. La gamme de commandes PVE série 7 comprend des variantes offrant différents niveaux de performance et des fonctions pour PVG 32/100/120/128/256PVG 128/256.

La bobine positionne le tiroir principal dans une section de travail PVG afin de contrôler soit le débit soit la pression de l'huile distribuée vers/depuis la fonction de travail. Le signal vers la commande est un signal de tension analogique, ce qui permet à l'utilisateur de commander la fonction de travail à distance au moyen d'un joystick, d'un contrôleur ou d'un dispositif similaire.

Le pont d'électrovannes électro-hydraulique de la commande est disponible dans plusieurs modèles utilisant différents principes de régulation selon le niveau de performance. La bobine positionne le tiroir principal en distribuant la pression de pilotage de l'huile de l'un des deux côtés, en pressurisant un côté avec la pression de pilotage tout en soulageant le côté opposé du réservoir, et inversement, comme illustré ci-dessous. Toutes les commandes proportionnelles sont munies d'une commande de tiroir en boucle fermée et d'une surveillance des défaillances en continu.

La gamme de commandes analogiques PVE série 7 pour PVG 128/256 propose deux variantes hydrauliques principales différentes (PVEO et PVEH). Les différents principes hydrauliques associés aux divers principes de régulation des électrovannes déterminent si la commande contrôle le tiroir proportionnellement à un signal de commande ou bien tout ou rien (ON/OFF) en fonction d'un signal de tension. Les caractéristiques de régulation de la tension des commandes PVE série 7 sont indiquées dans la figure ci-dessous à gauche.

PVG 256 avec PVEO

Commande PVE électrique

PVG 256 avec PVEH

Aperçu des variantes de PVE

Aperçu des variantes de PVE

PVEO série 7 PVEH série 7

Symbole Description
P109195	PVEORégulation de tension ON/OFF pour fonctions non proportionnellesPosition neutre ou course max. du tiroir selon le signal de commandeVariantes disponibles avec une tension d'alimentation de 12 V CC ou 24 V CCVariantes disponibles avec connecteurs DEUTSCH ou DIN/HirschmannÀ utiliser avec une pression d'huile de pilotage du PVE standard de 13,5 barLED indiquant uniquement si le dispositif est sous ou hors tension
P109198	PVEHCommande de tiroir proportionnelle pour fonctions exigeant des performances élevées et des réactions rapides.Toutes les variantes avec alimentation électrique à variation de tension de 11-32 V CC.Variantes disponibles avec connecteurs DEUTSCH ou DIN/HirschmannÀ utiliser avec une pression d'huile de pilotage du PVE standard de 13,5 barToutes les variantes avec LED indiquant l'état d'erreur et surveillance active ou passive des défaillancesVariantes disponibles avec position flottante (-F), indication de direction (-DI), mise hors tension en position neutre (-NP), sortie de position du tiroir (-SP) ou signal de commande 0-10 V CC (-U)

PVEO

Aperçu des variantes de PVE

PVEO

La commande PVEO est une commande tout ou rien (ON/OFF) non proportionnelle en boucle ouverte utilisée principalement pour piloter des fonctions de travail ON/OFF simples n'exigeant pas une commande proportionnelle de la vitesse ou du débit d'huile

Le PVEO est disponible dans deux variantes de performances : le PVEO standard et le PVEO-R avec rampe. PVEO

Fonctionnalité du PVEO

Aperçu des variantes de PVE

Le fonctionnement du PVEO standard comprend le circuit électrique le plus simple de la gamme de commandes PVG 128/256, utilisant une tension de signal ou une tension d'alimentation fixe de 12 V CC ou 24 V CC et un circuit LED simple pour commander le voyant LED indicateur de mise sous/hors tension.

La variante PVEO-DI comprend un capteur LVDT de position du tiroir et un circuit électrique plus avancé avec microcontrôleur embarqué et alimentation électrique distincte pour la fonction d'indication de direction.

La mise sous tension de l'électrovanne SV1 et la mise hors tension simultanée de l'électrovanne SV2 font bouger le tiroir principal vers la droite, et inversement. Si les électrovannes SV1 et SV2 sont toutes les deux mises sous ou hors tension en même temps, le tiroir principal reste bloqué en position neutre.

Schémas et dimensions des PVEO

Schémas

PVEO PVEO-R
P109195	P109200

Schémas des PVEO

Aperçu des variantes de PVE

Dimensions

Dimensions Hauteur des connecteurs
		DEU = 30 mm [1,2"]
		DIN = 40 mm [1,6"]
Poids : 2 kg [4,4 lb]	P109127
P109231

Caractéristiques techniques des PVEO

Caractéristiques de la commande

Description Type Valeur
Tension d'alimentation (Udc)	Nominale 12 V DC 24 V DC
	Plage 11 à 15 V DC 22 à 30 V DC
	Ondulation maximale 5%
Consommation de courant Typique 480 mA 250 mA
		Minimum 430 mA 220 mA
		Maximum 950 mA 480 mA

Conditions de fonctionnement

Description Type Valeur
Pression de pilotage Nomina	le 13,5 bar [196 psi]
	Minimum 10,0 bar [145 psi]
	Maximum 15,0 bar [218 psi]

Aperçu des variantes de PVE

Conditions de fonctionnement (suite)

Description Type Valeur
Consommation d'huile Neutre	0,0 l/min [0,0 gal/min]
	Position bloquée 0,0 l/min [0,0 gal/min]
	Phase d'actionnement 0,9 l/min	[0,24 gal/min]
	Phase d'actionnement (PVEO-R)	0,3 l/min [0,08 gal/min]
Température de stockage Température ambiante -50 à +90 °C [-58 à +194 °F]
Température de fonctionnement	Température ambiante -40 à +90 °C [-40 à +194 °F]
Viscosité de l'huile Plage de fonctionnement	12 à 75 cSt [65 à 347 SSU]
	Minimum 4 cSt [39 SSU]
	Maximum 460 cSt	[2 128 SSU]
Propreté de l'huile Maximum	18/16/13 (selon ISO 4406)

Caractéristiques du voyant LED

Couleur	Caractéristiques du voyant LED	Description
Vert constant		Dispositif sous tension

Temps de réaction des PVEO 128/256

PVEO

Réaction	PVG128	PVG 256
T1 port A – Position neutre jusqu'à la course maximale du tiroir à Udc constante	375 ms	375 ms
T1 port B – Position neutre jusqu'à la course maximale du tiroir à Udc constante	520 ms	520 ms
T2 port A – Course maximale du tiroir jusqu'à la position neutre à Udc constante	350 ms	350 ms
T2 port B – Course maximale du tiroir jusqu'à la position neutre à Udc constante	600 ms	600 ms

Aperçu des variantes de PVE

Variantes de PVEO pour PVG

Variantes pour PVG 128/256

Référence Type		Connecteur	IP Udc		Fonctionnalité
11186328 PVEO 1x4	DEU 67 12 V CC Standard
11186330 PVEO 1x4	DEU 67 24 V CC Standard
11186331 PVEO 1x4	DIN 65 12 V CC Standard
11186342 PVEO 1x4	DIN 65 24 V CC Standard

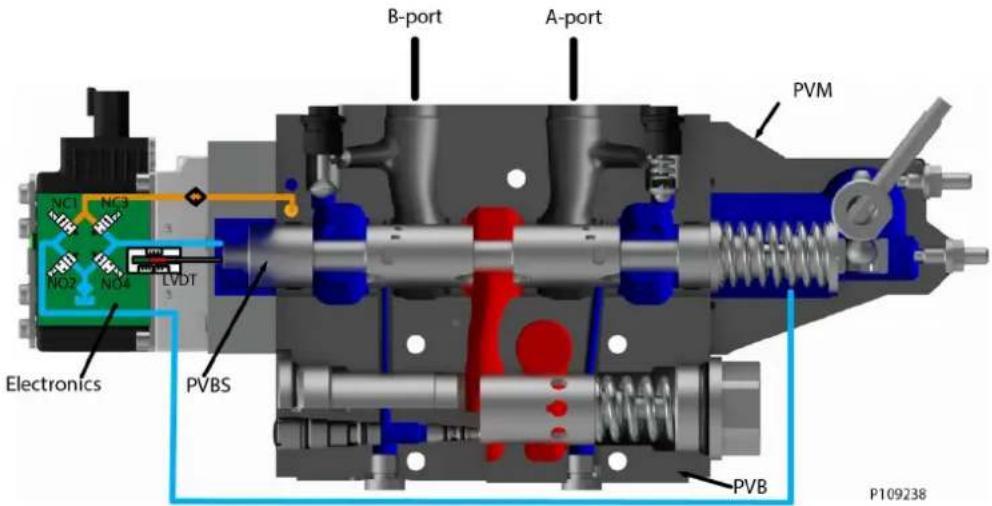

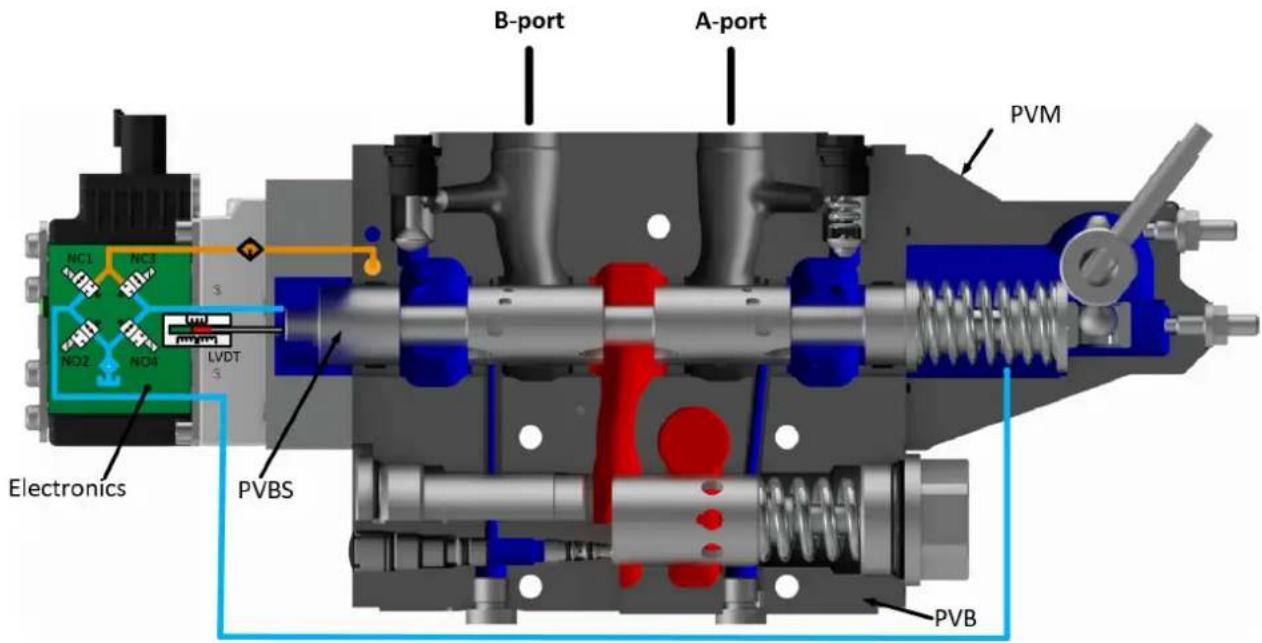

PVEH

Aperçu du PVEH

La commande PVEH est une commande proportionnelle du tiroir en boucle fermée utilisée principalement pour piloter des fonctions de travail exigeant des performances élevées.

Le PVEH comprend un circuit électrique avec logique à boucle fermée. Un microcontrôleur embarqué traite la tension de signal et le signal de rétroaction du LVDT et ajuste les électrovannes en conséquence. La surveillance active ou passive des défaillances, le voyant LED indiquant la survenue d'une défaillance, la broche d'erreur ou encore le mode économie d'énergie sont des fonctions par défaut du PVEH.

La modulation continue des électrovannes NC1 et NO4 associée à la mise sous tension simultanée de la NO2 et à la mise hors tension de la NC3 fait bouger le tiroir principal vers la droite, et inversement. Lorsque le tiroir principal est déplacé en butée à droite, la mise sous tension simultanée des électrovannes NO2 et NO4 et la mise hors tension des électrovannes NC1 et NC3 le bloquent dans cette position. L'activation de l'arrêt d'urgence pendant le déplacement du tiroir entraîne la mise hors tension de toutes les électrovannes et donc le retour du tiroir principal à sa position neutre via son ressort de rappel au neutre et le principe hydraulique.

Fonctionnalité

Aperçu des variantes de PVE

Schémas et dimensions des PVEH

Schémas

PVEH

P109198

Dimensions

PVEH Hauteur des connecteurs
		DEU = 30 mm [1,2"]
		DIN = 40 mm [1,6"]
2 kg [4,4]	P109158
	P109233

Aperçu des variantes de PVE

Caractéristiques techniques des PVEH

Caractéristiques de la commande

Description Type Valeur
Tension d'alimentation (UDC) P	lage nominale 11 à 32 V	cc
	Ondulation maximale 5%
Tension de signal PWM (Us) Neutre U		s=0,5 UDC=50 % DUT
		Q:P à AU
		Q:P à BU
Impédance d'entrée Nominal 12 kΩ
Capacité d'entrée Nominal 100 nF

Consommation de courant

Description à 12 V	cc	à 24 VCC
Fréquence PWM (Us) recommandée > 1 000 Hz > 1	000 Hz
Consommation de courant 540 mA	270 mA
Courant DI max.	200 mA	200 mA
Économie d'énergie	25 mA à UDC=32 VCC

Pression de pilotage

Minimum	Nominale	Maximum
10 bar [145 psi]	13,5 bar [196 psi]	15 bar [218 psi]

Consommation de fluide

Neutre	Position bloquée	Actionnement
0,0 l/min	0,0 l/min	0,7 l/min[0,18 gal US/min]

Spécifications techniques

Paramètre	Minimum	Plage recommandée	Maximum
Viscosité du fluide	4 mm ^2 /s [39 SUS]	12 à 75 mm ^2 /s [65 à 347 SUS]	460 mm ^2 /s [2 128 SUS]
Propreté du fluide	18/16/13 (selon ISO 4406)
Température de stockage	Température ambiante : -50 à 90 °C [-58 à 194 °F]
Température de fonctionnement	Température ambiante : -30 à 60 °C [-22 à 140 °F]

Caractéristiques du voyant LED

Couleur	Caractéristiques du voyant LED	Description
Vert constant		Aucune erreur - Actionnement
Vert clignotant à 1,5 Hz		Position neutre - Économie d'énergie
Rouge constant		Erreur interne
Rouge clignotant à 1,5 Hz		Erreur externe ou de position flottement
Jaune		Mode désactivation

Aperçu des variantes de PVE

PVEH pour temps de réaction des PVG 128/256

PVEH

Réaction PVG 128 PVG 256
T0 – Démarrage 80 ms 80 ms
T1 – Position neutre jusqu'à la course maximale du tiroir lors de la mise sous tension	400 ms 380 ms
T2 – Course maximale du tiroir jusqu'à la position neutre lors de la mise hors tension	300 ms 270 ms
T1 – Position neutre jusqu'à la course maximale du tiroir à Udc constante	320 ms 320 ms
T2 – Course maximale du tiroir jusqu'à la position neutre à Udc constante	250 ms 250 ms
T0 + Bande morte 130 ms 130 ms

Pour plus d'informations sur les temps de réaction, reportez-vous à Temps de réaction.

Hystérésis et ondulation des PVEH

Description Type PVEH
Hystérésis (h) Nominale [%] <24
Ondulation constante à Us fixe (v) Nominale [mm]	0,0

Pour plus d'informations sur l'hystérésis et l'ondulation, reportez-vous à Hystérésis et ondulation.

Aperçu des variantes de PVE

Variantes de PVEH pour PVG
Variantes pour PVG 128/256

Référence Type		Connecteur	IP	Surveillance des défaillances	Fonctionnalité
11186325 PVEH 1x4	DEU 67 Passive Standard
11186326 PVEH 1x4	DEU 67 Active Standard
11186321 PVEH 1x4	DIN 65 Passive Standard
11186322 PVEH 1x4	DIN 65 Active Standard

Aperçu des connecteurs

Aperçu des connecteurs

Connecteur 4 broches AMP PVEO-DI

Brochage Broche 1 Broche 2 Broche 3 Broche 4
2x4 AMP (A) U	_DC\_A	U_DC\_B GND GND
2x4 AMP (B) DI-B DI-A	GND U			DC2

Connecteur DIN 4 broches PVEM

Brochage	Broche 1	Broche 2	Broche 3	Broche 4
1x4 DIN	U_DC	U_S	Erreur	GND

Connecteur 4 broches PVEO, PVEO-R et PVEO-HP

Brochage	Broche 1	Broche 2 Broche 3	Broche 4
1x4 AMP	U_DC\_A	U_DC\_B GND GND
1x4 DEUTSCH	U_DC\_A	GND	GND U	_DC-B
1x4 DIN	U_DC\_A	U_DC\_B-	GND

PVEA/PVEH/PVESPVEH/PVEH-U

Brochage Broche 1	Broche 2	Broche 3	Broche 4
1x4 AMP		U_S	U_DC	GND	Erreur
1x4 DEUTSCH		U_S	Erreur	GND	U_DC
1x4 DIN		U_DC	U_S	Erreur	GND

Connecteur 4 broches PVEA-DI et PVEH-DI

Brochage Broche 1 Broche 2 Broche 3		Broche 4
2x4 AMP (A) U		S	U_DC	GND Erreur
2x4 AMP (B) DI-A	DI-B	GND	U		DC2

Aperçu des connecteurs

Connecteur 4 broches PVEA-DI et PVEH-DI (suite)

Brochage Broche 1 Broche 2 Broche 3 Broche 4
2x4 DEUTSCH (A) U	S	Erreur GND U	DC
2x4 DEUTSCH (B) U	DC2	GND DI-A DI-B

Connecteur 6 broches PVEH-FLA

Brochage Broche 1 Broche 2	Broche 3 Broche 4 Broche 5		Broche 6
1x6 AMP U	s	U_DC	GND Erreur	Position	flottante	-
1x6 DEUTSCH	U_S	Erreur	-	SP	GND	U_DC
1x6 DEUTSCH	U_S	Erreur	Position flottante	-	GND	U_DC

Connecteur 6 broches PVEH-SP et PVES-SP

Brochage Broche 1 Broche 2	Broche 3	Broche 4 Broche 5	Broche 6
1x6 DEUTSCH	U_S	Erreur	-	SP	GND

Diagrammes des connecteurs

1x4 DEUTSCH

1x6 DEUTSCH

1x4 DIN3

Surveillance et réaction aux défaillances

Toutes les commandes proportionnelles PVG 128/256 comprennent :

• Surveillance des défaillances intégrée
  • Détection des incohérences de course du tiroir
  • Détection des défauts internes de matériel
• Détection des incohérences de signal de commande
• Réactions aux défaillances, selon le type de surveillance des défaillances
  — Générique
  — Spécifique

Le PVEA est doté de la surveillance passive des défaillances

Les qualificatifs de surveillance active ou passive se réfèrent à la réaction ou à l'absence de réaction de la commande lorsqu'une erreur est détectée.

Surveillance active des défaillances

Peu importe le type d'erreur détecté, les électrovannes seront désactivées et l'opération contrôlée par les vannes/les tiroirs sera immédiatement arrêtée. La surveillance active des défaillances garde une « mémoire » de l'erreur, même si celle-ci n'est plus enregistrée. Du fait de cette « mémoire », la surveillance active des défaillances n'est pas dotée d'une fonction d'autorécupération ; un redémarrage est donc nécessaire pour réactiver les électrovannes.

Avec la surveillance active des défaillances, la détection/survenue d'une erreur à les conséquences suivantes :

• Le voyant LED passe du vert au rouge et la sortie de broche d'erreur passe en « High »
• Les électrovannes sont désactivées et les éléments commandés par la tranche/le tiroir s'arrêtent immédiatement
• La surveillance active des défaillances n'est pas dotée d'une fonction d'autorécupération ; un redémarrage du PVE est donc nécessaire pour le réactiver une fois que l'erreur est résolue/n'est plus enregistrée.

Surveillance passive des défaillances

La surveillance passive des défaillances ne désactive pas les électrovannes lorsqu'une erreur est détectée. Celles-ci continuent de fonctionner malgré la détection d'une erreur. Une fois que l'erreur n'est plus enregistrée, la surveillance passive des défaillances l'« oublie » et continue comme si elle n'était jamais survenue.

Avec la surveillance passive des défaillances, la détection/survenue d'une erreur à les conséquences suivantes :

• Le voyant LED passe du vert au rouge et la sortie de broche d'erreur passe en « High »
- Les électrovannes continuent de fonctionner au point de consigne donné au moment de l'erreur - Seules exceptions : si l'erreur est causée par une tension d'alimentation (U _DC ) inférieure ou supérieure à la plage autorisée ou si la température mesurée sur la carte électronique interne est supérieure à la valeur autorisée. Les électrovannes sont alors désactivées.

Réaction générique à une défaillance

Toutes les commandes de PVE avec surveillance des défaillances sont déclenchées par les événements principaux suivants :

Surveillance et réaction aux défaillances

Surveillance du signal de commande	La tension de signal de commande ( U_S ) est contrôlée en continu. La plage autorisée se situe entre 15 et 85 % de la tension d'alimentation ( U_DC ).Toute valeur extérieure à cette plage fera passer le PVE en état d'erreur. Une broche U_S déconnectée (flottante) est reconnue comme un point de consigne neutre.
Supervision du LVDT/transducteur	Les câbles internes du LVDT sont surveillés. Si les signaux sont interrompus ou court-circuités, le PVE passe en état d'erreur.
Supervision de la position du tiroir	La position effective doit toujours correspondre à la position requise ( U_S ). Si la position réelle du tiroir est plus loin de la position neutre que celle requise ou en direction opposée, le PVE passe à un état d'erreur.Un tiroir plus proche de la position neutre et dans la même direction n'entraîne pas d'état d'erreur ; la situation est considérée comme sous contrôle.
Surveillance de la position flottante	Il faut arriver à la position flottante ou la quitter pendant un délai défini. Sur les PVE à position flottante à 1x6 broches, un délai trop long entraîne l'état d'erreur ; cela vaut pour les commandes PVEH-F à 1x6 broches uniquement.
Surveillance de la température	Si la température est trop élevée, le voyant LED du PVE devient rouge fixe et les électrovannes sont désactivées.

Aperçu des réactions en cas de défaillance du PVEH

Description Surveillance LED Électrovannes Sortie de broche				d'erreur	Temps de réaction à une défaillance (ms)
					PVEH
Tiroir pas au point de consigne	Active*		Désactivées High 500
	Passive - High 250
Incapable d'atteindre la position flottante	Activée*		Désactivées High 1000
	Passive - High 1000
U dc > max. Active Désactivées --
U dc < min. Active Désactivées --
Us hors plage Activée	*		Désactivées High 500
	Passive - High 250
Erreur LVDT Activée	*		Désactivées High 500
	Passive - High 250
Temp > max. Activée	*		Désactivées High 250
	Passive Désactivées High 250

Sans fonction d'autorécupération

Aperçu des fonctionnalités

US 0-10 V DC standard et fixe

Toutes les variantes de commande proportionnelles standard (PVEM/PVEA/PVEH/PVES) PVEH peuvent être contrôlées par une tension de signal analogique (Us) ou par une tension de signal contrôlée PWM (Us) proportionnelle à la tension d'alimentation (Udc).

PVEO

Description Type Valeur
Tension d'alimentation (Udc)	Nominale 12 V DC 24 V DC
	Plage 11 à 15 V DC 22 à 30 V DC
	Ondulation maximale 5%

Description Type Valeur
Tension d'alimentation (Udc) Nominale	11 à 32 V DC
	Plage 11 à 32 V DC
	Ondulation maximale 5%
Tension de signal (Us) Neutre Us = 0,5 · Udc
		Q : P à A Us = (0,5 à 0,25) · Udc
		Q : P à B Us = (0,5 à 0,75) · Udc

Les variantes PVEH-U et PVES-U sont commandées par une tension de signal (Us) fixe de 0-10 V DC directement compatible avec la commande PLC standard.

PVEH-U

Description Type Valeur
Tension d'alimentation (Udc) Nominale	11 à 32 V DC
	Plage 11 à 32 V DC
	Ondulation maximale 5%
Tension de signal (Us) Neutre Us = 5 V
	Q : P à A 5 V à 2,5 V
	Q : P à B 5 V à 7,5 V

Aperçu des fonctionnalités

Performances

Régulation de tension PWM

Les variantes de commandesPVEM/PVEA/PVEH/PVES PVEHpeuvent être contrôlées par une tension de signal contrôlée PWM (Us) proportionnelle à la tension d'alimentation (Udc).

V_1 et V_2 doivent être symétriques autour d'Udc/2 et V_1 doit être égal ou inférieur à Udc.

Caractéristiques de la commande PVEM

Description	Type	Valeur
Tension d'alimentation (Udc)	Nominale	11 à 32 V DC
	Plage	11 à 32 V DC
	Ondulation maximale	5%

Aperçu des fonctionnalités

Caractéristiques de la commande PVEM (suite)

Description Type Valeur
Tension de signal PWM (Us) Neutre Us	= 50 % DUT
	Q: P à A Us = 50 % à 25 % DUT
	Q: P à B Us = 50 % à 75 % DUT
Fréquence PWM (Us) Recommandée >	200 Hz

Caractéristiques de la commande PVEA/PVEH/PVESPVEH

Description Type Valeur
Tension d'alimentation (Udc) Nominale	11 à 32 V DC
	Plage 11 à 32 V DC
	Ondulation maximale 5%
Tension de signal PWM (Us) Neutre Us = 50 % DUT
		Q: P à A Us = 50 % à 25 % DUT
		Q: P à B Us = 50 % à 75 % DUT
Fréquence PWM (Us) Recommandée >	1 000 Hz

Aperçu des fonctionnalités

Position flottante - port A (-FLA)

La position flottante - port A permet aux variantes de commande proportionnelle PVEH-FLA de faire passer le tiroir principal en position flottante. Les commandes PVE avec position flottante - port A sont compatibles avec les tiroirs principaux dédiés avec position flottante électronique dans le port A.

Type de PVE Type de PVBS	Régulation de débit	standard	Régulation de position flottante
PVEH-FLA (1x6 broches) Bande	de morte 1,7 mm Us = (0,25 → 0,75) · Udc U dc vers broche de
	Débit max. de port B8,0 mm

Aperçu des fonctionnalités

Économie d'énergie du PVE

Toutes les variantes de commandes proportionnelles sont dotées d'un mode économie d'énergie qui met hors tension le pont d'électrovannes. Le dispositif passe en mode économie d'énergie lorsque la tension de signal (Us) et le capteur de position LVDT du tiroir sont en position neutre depuis 750 ms. Dès que la tension de signal (Us) ou le capteur de position LVDT du tiroir quitte cette position neutre, le PVE sort du mode économie d'énergie et remet sous tension le pont d'électrovannes.

Le mode économie d'énergie permet une meilleure efficacité énergétique en réduisant la consommation de courant des commandes PVE en position neutre. Le mode économie d'énergie n'a aucune incidence sur les performances de la commande PVE.

Fonctions spéciales

Broche de position flottante dédiée (UF)

La broche de position flottante (UF) dédiée est liée à la variante de commandes PVEH-FLA permettant à l'utilisateur de déplacer le tiroir principal dans sa position flottante par actionnement. Le PVEH-FLA utilise des connecteurs à 1x6 broches AMP ou DEUTSCH.

• Fonctionnement normal : faible ou pas connecté
- Flottement élevé
- Plage d'entrée : U_DC
• Tension maximale: 32 V _CC

Schéma fonctionnel du PVEH-FLA

Mode désactivation

Les variantes de commandes PVEH-U et PVES-U contrôlées par une tension de signal (U S ) fixe de 0-10 V CC sont dotées d'un mode désactivation. Ce mode désactive la force de réaction sur le tiroir principal créée par le pont d'électrovannes lors de l'utilisation du contournement manuel (MOR).

Le mode désactivation se lance par l'envoi d'une tension de signal (Us) de 16,2 % de 10 V _CC en mode économie d'énergie.

Aperçu des performances

Temps de réaction des PVG 128/256

Réaction

T0 – Démarrage [ms]

T1 – Position neutre jusqu'à la course max. du tiroir

T2 – Course max. du tiroir jusqu'à la position neutre

T1 – Position neutre jusqu'à la course max. du tiroir

T2 – Course max. du tiroir jusqu'à la position neutre

PVEO

Réaction PVG128 PVG 256
T1 port A – Position neutre jusqu'à la course maximale du tiroir à Udc constante	375 ms 375 ms
T1 port B – Position neutre jusqu'à la course maximale du tiroir à Udc constante	520 ms 520 ms
T2 port A – Course maximale du tiroir jusqu'à la position neutre à Udc constante	350 ms 350 ms
T2 port B – Course maximale du tiroir jusqu'à la position neutre à Udc constante	600 ms 600 ms

PVEH

Réaction PVG 128 PVG 256
T0 – Démarrage 80 ms 80 ms
T1 – Position neutre jusqu'à la course maximale du tiroir lors de la mise sous tension	400 ms 380 ms
T2 – Course maximale du tiroir jusqu'à la position neutre lors de la mise hors tension	300 ms 270 ms
T1 – Position neutre jusqu'à la course maximale du tiroir à Udc constante	320 ms 320 ms
T2 – Course maximale du tiroir jusqu'à la position neutre à Udc constante	250 ms 250 ms
T0 + Bande morte 130 ms 130 ms

Aperçu des performances

Hystérésis et ondulation

Type Hystérésis (h) Ondulation constante à Us fixe (v)
	Nominale [%] Nominale [mm]
PVEH 256 1,5 0,0

les valeurs indiquées sont des valeurs préliminaires qui peuvent évoluer avec l'obtention d'une base statistique plus conséquente.

Consommation d'huile

Type Neutre Position bloquée Phase d'actionnement
	[l/min]
PVEO 0,0 0,0 0,9
PVEH 0,0 0,0 0,7

Plaques d'extrémité et d'interface PVSI/PVGI

La plaque d'interface PVG PVGI fait office d'interface entre les modules de base des PVB 256/128 et PVB 32/16, ce qui vous permet de construire une vanne combinée avec les PVB 256/128/32/16.

La plaque d'extrémité PVSI est dotée en option d'une connexion supplémentaire avec ports P et T pour permettre 600 l/min de débit de pompe en plus.

Les variantes de plaque d'extrémité PVS sont basées sur une plateforme générique dotée d'une sélection de fonctions supplémentaires pour vous permettre d'adapter le PVSI/PVGI aux exigences de n'importe quel système hydraulique. Versions disponibles avec raccordement LX et raccordements P et T. Les PVSI et PVGI sont toutes en fonte.

La plateforme générique de plaques d'extrémité et d'interface PVSI/PVGI comprend les variantes principales suivantes :

• PVSI avec ou sans raccordement LX
• PVSI avec connexions P et T
- Plaque d'interface PVSI

Caractéristiques techniques

Pression nominale max. Port	P continu 350 bar [5 076 psi]
	Port P intermittent 400 bar [5 800 psi]
	Port T statique/dynamique 25/40 bar [363/580 psi]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
Maximum 90° [194 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile Plage de fonctionnement 12 à 75 mm		^2/_s	[65 → 347 SSU]
		Minimum 4 mm	^2/_s
		Maximum 460 mm	^2/_s
Propreté de l'huile selon ISO 4406	Maximum 23/19/16

Pour plus d'informations sur les plaques d'extrémité et d'interface PVSI/PVGI, voir :

PVSI avec ou sans raccordement LX à la page 86

PVSI avec connexion des ports P et T à la page 87

Plaque d'interface PVGI à la page 88

Plaques d'extrémité et d'interface PVSI/PVGI

PVSI avec ou sans raccordement LX

La PVSI en fonte fait office de plaque d'extrémité.

La PVSI avec raccordement LX permet de déplacer la pression LS d'une autre vanne vers la pompe en cas de besoin.

Les filetages de ports LX sont munis d'un filetage BSP ou UNF.

Caractéristiques techniques

Pression nominale max. Port P continu 350 bar [5 076 psi]
Port P intermittent 400 bar [5 800 psi]
Port T statique/dynamique 25 40 bar [363/580 psi]
Température de l'huile Recom mandée 30 à 60 °C [86 à 140 °F]
Minimum -30 °C [-22 °F]
Maximum 90° [194 °F]
Température ambiante Recom mandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile Plage de fonctionnement 12 à 75 mm	^2/s	[65 → 347 SSU]
Minimum 4 mm	^2/s	[39 SSU]
Maximum 460 mm	^2/s	23/19/16
Propreté de l'huile selon ISO 4406	Maximum 23/19/16

Références pour plaque d'extrémité PVSI avec ou sans raccordement LX

Référence	Port LX	Pattes de fixation
11171419	-	M12
11179950	G1/4"BSP	M12
11179949	7/16-20 UNF	M12

Plaques d'extrémité et d'interface PVSI/PVGI

PVSI avec connexion des ports P et T

La PVSI avec ports P et T permet 600 l/min de débit de pompe supplémentaire vers une vanne PVG 128/256.

Connexions par brides métriques et SAE et ports taraudés BSP et UNF.

Caractéristiques techniques

Pression nominale max. Port	P continu 350 bar [5 076 psi]
	Port P intermittent 400 bar [5 800 psi]
	Port T statique/dynamique 25/40 bar [363/580 psi]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
Maximum 90° [194 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile Plage de fonctionnement 12 à 75 mm ^2/s			[65 → 347 SSU]
			[39 SSU]
			23/19/16
Propreté de l'huile selon ISO 4406	Maximum 23/19/16

Référence	Port P	Port T	Largeur	Pattes de fixation
11171418	Bride métrique 1"	Bride métrique 1-1/4"	37 mm	M12
11179952	Ports taraudés G1" BSP	Ports taraudés G1-1/4" BSP	44 mm	M12
11171421	Bride SAE 1" UNF	Bride SAE 1-1/4" UNF	37 mm	M12
11171416	Ports taraudés 1-5/16 UNF	Ports taraudés 1-5/8 UNF	44 mm	M12

Plaques d'extrémité et d'interface PVSI/PVGI

Plaque d'interface PVGI

La plaque d'interface PVGI connecte les galeries P, T, LS et Pp des PVB 128/256 aux galeries correspondantes des modules PVB 32 et/ou 16. Variante T0 pour modules PVB 32 équipés de T0.

Schéma

Caractéristiques techniques

Pression nominale max. Port	P continu 350 bar [5 076 psi]
	Port P intermittent 400 bar [5	800 psi]
	Port T statique/dynamique 2	5/40 bar [363/580 psi]
Température de l'huile Recommandée 30 à 60 °C [86 à 140 °F]
		Minimum -30 °C [-22 °F]
		Maximum 90° [194 °F]
Température ambiante Recommandée -30 à 60 °C [-22 à 140 °F]
Viscosité de l'huile Plage de fonctionnement 12 à 75 mm ^2/s			[65 → 347 SSU]
			Minimum 4 mm ^2/s [39 SSU]
			Maximum 460 mm ^2/s 23/19/16
Propreté de l'huile selon ISO 4406	Maximum 23/19/16

Référence	T0	Largeur de la PVGI	Pattes de fixation
11171422	Non	37 mm	M12
11171423	Oui	37 mm	M12

PVAS

Les boulons d'ancrage pour PVG 128 et 256 sont fournis dans 2 kits différents :

1. PVAS contenant 2 boulons d'ancrage – doit figurer dans la fiche de spécifications à la rubrique PVAS 1.
2. PVAS contenant 3 boulons d'ancrage – doit figurer dans la fiche de spécifications à la rubrique PVAS 2.

Les kits PVAS contiennent également des joints toriques.

Le tableau ci-dessous indique les 2 kits PVAS requis pour les spécifications selon le nombre de PVB 128 et/ou de PVB 256.

Tableau 1

PVB 256
		01234567
PVB 128	0		11187672+11188215	11187673+157B8003	11187656+11188208	11187675+157B8026	11187696+157B8028	11187697+11188197	11187689+157B8062
	1	11187320+11188216	11187677+157B8022	11187681+157B8024	11187658+11188205	11187685+157B8008	11187687+11188198	11187690+157B8081
	2	11187617+11188213	11187678+157B8004	11187682+11188206	11187686+157B8027	11187691+11188199	11187704+11188195
	3	11187655+157B8023	11187679+11188207	11187683+11188203	11187705+157B8009	11187694+11188196	11187695+157B8082
	4	11187684+157B8005	11187680+11188204	11187696+157B8028	11187697+11188197	11187689+157B8062
	5	11187658+11188205	11187699+157B8008	11187688+157B8010	11187710+11188194
	6	11187693+11188202	11187703+157B8029	11187704+11188195
	7	11187705+157B8009	11187694+11188196
	8	11187692+157B8030	11187709+11188189
	9	11187710+11188194

Ex. pour 2 PVB 256 et 1 PVB 128 :

PVAS 1 = 11187681

PVAS 2 = 157B8024

Pour des PVG 128/256 associés à des PVG 16/32, reportez-vous à PVAS pour combinaisons.

PVAS

PVAS pour combinaisons

Les boulons d'ancrage pour PVG 128/256/16/32 sont fournis dans 2 kits différents :

1. PVAS contenant 2 boulons d'ancrage - reportez-vous au tableau 2 et utilisez la référence de pièce avant le symbole +.
2. PVAS contenant 3 boulons d'ancrage - reportez-vous au tableau 2 et écrivez la longueur en millimètres après le symbole +.

Les kits PVAS contiennent également des joints toriques ; aucune référence de pièce supplémentaire n'est nécessaire.

Tableau 2.

PVB 256
		01234567
PVB 128	011187676+	40	11187672+126	11187673+212	11187656+298	11187675+384	11187696+470	11187697+556	11187698+642
	1	11187320+106	11187677+192	11187681+278	11187658+364	11187685+450	11187687+536	11187690+622
	2	11187617+172	11187678+258	11187682+344	11187686+430	11187691+516	11187704+602
	3	11187655+238	11187679+324	11187683+410	11187705+496	11187694+582	11187695+668
	4	11187684+304	11187680+390	11187696+476	11187697+562	11187689+648
	5	11187658+370	11187699+456	11187688+542	11187710+628
	6	11187693+436	11187703+522	11187704+608
	7	11187705+502	11187694+588
	8	11187692+568	11187709+654
	9	11187710+634

Tableau 3.

PVB 16
		0 1 2 3 4 5 6 7 8 9 10
PVB 32	0 64 104 14 4 184 224 2 64 304 344 384 424
	1 72 112 152 192 232 2 72 312 352 392 432
	2 120 160 200 240 280 320 360 400 440
	3 168 208 248 288 328 368 408 448
	4 216 256 296 336 376 416 456
	5 264 304 344 384 424 464
	6 312 352 392 432 472
	7 360 400 440 480
	8 408 448 488
	9 456 496
	10 504

Exemple

Pour 2 PVB 256 et 1 PVB 128 et 1 PVB 32 et 2 PVB 16 :

PVAS

PVAS 1 référence de pièce = 11187681 du tableau 2.

PVAS 2 = 278 mm du tableau 2 + 152 mm du tableau 3 = 278 + 152 = 430 mm, ce qui équivaut à 157B8027 dans le tableau 4.

Aperçu des références de pièce de PVAS

Tableau 4.

Référence Longueur de module accumulée en mm
157B8082 661-672
11188189 649-660
157B8062 637-648
11188194 625-636
157B8081 613-624
11188195 601-612
157B8061 589-600
11188196 577-588
157B8030 565-576
11188197 553-564
157B8010 541-552
11188198 529-540
157B8029 517-528
11188199 505-516
157B8009 493-504
11188200 481-492
157B8028 469-480
11188201 457-468
157B8008 445-456
11188202 433-444
157B8027 421-432
11188203 409-420
157B8007 397-408
11188204 385-396
157B8026 373-384
11188205 361-372
157B8006 349-360
11188206 337-348
157B8025 325-336
11188207 313-324
157B8005 301-312
11188208 289-300
157B8024 277-288
11188209 265-276
157B8004 253-264
11188210 241-252
157B8023 229-240
11188211 217-228
157B8003 205-216

PVAS

Tableau 4. (suite)

Référence Longueur de module accumulée en mm
11188212 193-204
157B8022 181-192
11188213 169-180
157B8002 157-168
11188214 145-156
157B8021 133-144
11188215 121-132
157B8001 109-120
11188216 97-108
157B8031 85-96
11188217 73-84
157B8000 61-72
11188218 49-60
11188219 20-48

Schémas des vannes PVG

Schémas des vannes

Schéma des PVG 128/256 avec plaque d'extrémité de base
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
    end
    subgraph Actuator_3
        O
        P
        Q
        R
    end
    subgraph Actuator_4
        S
        T
        U
    end
    subgraph Actuator_5
        V
        W
    end

P109254

Schémas des vannes PVG

PVG 128/256 avec plaque d'extrémité à raccordements P et T

Aperçu des dimensions

Aperçu des dimensions pour PVG 128/256

PVEO

P109644

PVEH

P109645

Aperçu des dimensions

PVHC

Dimensions PVG 128/256

Aperçu des dimensions

Nombre de PVB 256 Nombre de			PVB 128
			0 1 2 3 4 5	6 7 8 9
0 L1 mm -	98,5 164,5 2	30,5 296,5 3	62,5 428,5 4	94,5 560,5 6	26,5
		[po] - [3,88]	[6,48] [9,07]	[11,67] [14,	27] [16,87]	[19,47] [22,07]	[24,67]
	L2 mm - 17	6,5 249,5 30	9,5 382,5 44	3,5 515,5 57	6,5 649,5 70	9,5
		[po] - [6,95]	[9,82] [12,19]	[15,06] [17,	46] [20,30]	[22,70] [25,	57] [27,93]
1 L1 mm 1	18,5 184,5 2	50,5 316,5 3	82,5 448,5 5	14,5 580,5 6	46,5 -
		[po] [4,67]	[7,26] [9,86]	[12,46] [15,	6] [17,66]	[20,26] [22,85]	[25,45] -
	L2 mm 200	5 273,5 334	5 406,5 467	5 540,5 600	5 673,5 734	5 -
		[po] [7,89]	[10,77] [13,17]	[16,00] [18,	41] [21,28]	[26,64] [26,	52] [28,92] -
2 L1 mm 2	204,5 270,5 3	36,5 402,5 4	68,5 534,5 6	00,5 ---
		[po] [8,05]	[10,65] [13,25]	[15,85] [18,	44] [21,04]	[23,64] ---
	L2 mm 285	5 358,5 418	5 491,5 552	5 625,5 685	5 ---
		[po] [11,24]	[14,11] [16,	48] [19,35]	[21,75] [24,63]	[26,99] ---
3 L1 mm 2	290,5 356,5 4	22,5 488,5 5	54,5 520,5 ---
		[po] [11,44]	[14,04] [16,	63] [19,23]	[21,83] [24,43] ----
	L2 mm 370	5 443,5 503	5 576,5 637	5 709,5 ---
		[po] [14,59]	[17,46] [19,	82] [22,70]	[25,10] [27,93] ----
4 L1 mm 3	376,5 442,5 5	08,5 574,5 6	40,5 ----
		[po] [14,82]	[17,42] [20,	02] [22,62]	[25,22] ----
	L2 mm 467	5 528,5 600	5 661,5 734	5 ----
		[po] [18,40]	[20,81] [23,	64] [26,04]	[28,92] ----
5 L1 mm 4	462,5 528,5 5	94,5 660,5 ----
		[po] [18,21]	[20,81] [23,	41] [26,00] ----
	L2 mm 552	5 612,5 685	5 746,5 ----
		[po] [21,75]	[24,11] [26,	99] [29,39] ----
6 L1 mm 5	48,5 614,5 ----
		[po] [21,59]	[24,19] ----
	L2 mm 637	5 697,5 ----
		[po] [25,10]	[27,46] ----
7 L1 mm 6	34,5 ----
		[po] [24,98] ----
	L2 mm 722	5 ----
		[po] [28,44] ----

Aperçu des dimensions

Exemple de spécifications

Specification Sheet
Valve type:
PVG 256 Combo

• Moteurs à axe brisé
- Pompes et moteurs à piston axial en circuit fermé
- Afficheurs
• Directions électro- hydrauliques
- Systèmes électro-hydrauliques
• Directions hydrauliques
- Systèmes intégrés
- Joysticks et poignées de commande
• Microcontrôleurs et logiciels
- Pompes à piston axial en circuit ouvert
• Moteurs orbitaux
- PLUS+1® GUIDE
• Vannes proportionnelles
- Capteurs
- Directions
- Entraînements pour malaxeurs

Danfoss Power Solutions est un fabricant et fournisseur mondial de composants

électroniques et hydrauliques de grande qualité. Nous sommes spécialisés dans la fourniture de solutions et de technologies de pointe excellent dans les conditions de fonctionnement difficiles du marché mobile hors route. Forts de notre grande expertise des applications, nous travaillons en étroite collaboration avec nos clients afin de leur garantir des performances exceptionnelles pour une large gamme de véhicules hors route.

Nous aidons les fabricants OEM du monde entier à accélérer leurs processus de développement de systèmes et à réduire leurs coûts et leurs délais de mise sur le marché.

Danfoss – Votre partenaire le plus performant dans le domaine de l'hydraulique mobile.

Rendez-vous sur www.danfoss.com pour en savoir plus sur nos produits.

Là où des véhicules hors route sont à l'œuvre, vous trouverez Danfoss. Nous offrons notre assistance et notre expertise à nos clients dans le monde entier, en leur garantissant les meilleures solutions possibles pour des performances exceptionnelles. Et avec l'appui d'un vaste réseau mondial de partenaires de services, nous fournissons également un service complet au niveau international pour tous nos composants.

N'hésitez pas à contacter le représentant local de Danfoss Power Solutions pour votre région.

Comatrol

www.comatrol.com

Turolla

www.turollaocg.com

Hydro-Gear

www.hydro-gear.com

Daikin-Sauer-Danfoss

www.daikin-sauer-danfoss.com

Adresse locale :

Danfoss

L'ensemble des marques commerciales reprises dans ce document sont la propriété des sociétés respectives. Danfoss et le logo Danfoss sont des marques commerciales de Danfoss A/S. Tous droits réservés.
