Type de produit	Presse à graisse pneumatique
Marque	Hazet
Modèle	9042 N-1
Capacité du réservoir	Environ 400 g
Pression de service (air)	6,3 bar
Pression de travail (graisse)	252 bar
Pression d'éclatement de la presse	420 bar
Pression d'éclatement de la tête	315 bar
Raccord d'air	Filet 1/4"
Taille nominale du raccord	7,2
Poids	1,5 kg
Alimentation	Air comprimé
Types de lubrifiant compatibles	Graisse de classe de viscosité 2
Modes de remplissage	Cartouche, vrac, dispositif de remplissage
Longueur du tuyau à buse	230 mm (souple)
Longueur du tube de buse	172 mm
Température de stockage	-10°C à +45°C
Humidité relative de stockage	65 % max
Entretien et nettoyage	Stocker au sec, ne pas laisser tomber, découpler de l'air, purger via la valve avant stockage prolongé
Pièces de rechange	Utiliser exclusivement des pièces originales Hazet
Garantie	L'utilisation de pièces non autorisées annule la garantie
Fabricant	Hazet, Remscheid, Allemagne

FOIRE AUX QUESTIONS - 9042N-1 Hazet

Comment remplir la presse à graisse avec une cartouche ?

Découplez l'appareil de la prise d'air et actionnez la valve de purge. Séparez la tête du réservoir en la tournant vers la gauche, tirez entièrement la tige-poussoir, retirez les couvercles de la cartouche de graisse, insérez la cartouche en respectant le sens de la flèche, revissez la tête, appuyez sur le cliquet d'arrêt tout en introduisant la tige-poussoir jusqu'à résistance, actionnez la valve de purge, vissez le tuyau à buse, couplez à l'air, puis actionnez le levier.

Comment remplir la presse avec de la graisse en vrac ?

Découplez de l'air, purgez via la valve, séparez la tête du réservoir, tirez sur la tige-poussoir et remplissez le réservoir en évitant les bulles d'air. Revissez la tête, appuyez sur le cliquet d'arrêt en poussant la tige jusqu'à résistance, purgez, vissez le tuyau, couplez à l'air et actionnez le levier.

Quelle pression d'air est nécessaire ?

La pression de service requise est de 6,3 bar. Ne pas dépasser cette pression pour éviter tout risque de dommage ou de blessure.

Quel type de graisse utiliser ?

Utilisez exclusivement des lubrifiants de classe de viscosité 2. La presse n'est pas conçue pour d'autres types de graisses.

Comment purger l'air de la presse ?

Actionnez la valve de purge située sur la tête. Cela permet d'évacuer l'air emprisonné et d'assurer un fonctionnement optimal.

Quelles sont les consignes de sécurité importantes ?

Lisez attentivement la notice. Ne jamais dépasser la pression de service. Utilisez uniquement des pièces de rechange originales. Débranchez l'air avant toute intervention. Portez des équipements de protection si nécessaire.

Comment stocker la presse à graisse ?

Stockez l'outil dans un endroit sec, à l'abri de la poussière, à une température entre -10°C et +45°C, avec une humidité relative maximale de 65%. Ne l'exposez pas à des liquides ou substances agressives. Pour un stockage prolongé, découplez de l'air, relâchez le cliquet d'arrêt et purgez le réservoir.

Que faire si la presse ne fonctionne pas correctement ?

Vérifiez d'abord la pression d'air (6,3 bar) et l'état du raccord. Assurez-vous que le réservoir est bien rempli et purgé. Si le problème persiste, contactez le service après-vente Hazet et n'utilisez que des pièces de rechange originales.

Comment entretenir la presse à graisse ?

Nettoyez régulièrement l'outil. Ne le laissez pas tomber. Vérifiez l'état de tous les éléments. Après utilisation, découplez de l'air et purgez. Pour le stockage, suivez les consignes de la notice.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange originales sont disponibles auprès de Hazet ou de ses distributeurs agréés. Utilisez exclusivement des pièces d'origine pour garantir la sécurité et la conformité. L'utilisation de pièces non autorisées annule la garantie.

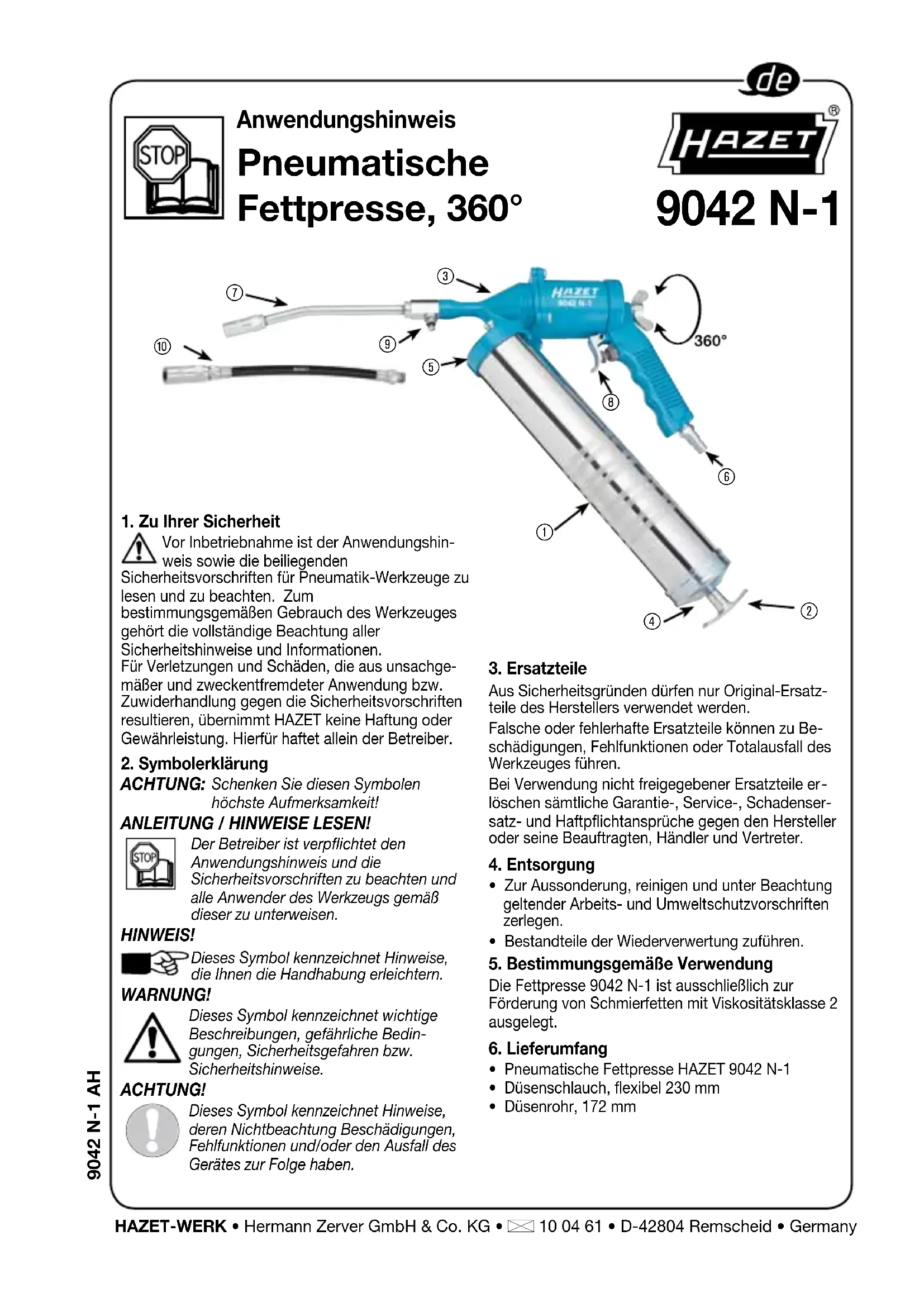

MODE D'EMPLOI 9042N-1 Hazet

Notice d'utilisation

Presse à graisse pneumatique, 360°

9042 N-1

1. Pour votre sécurité

Lisez la notice d'utilisation ainsi que les consignes de sécurité ci-jointes relatives aux outils pneumatiques ! L'observation de toutes les consignes de sécurité et des informations est nécessaire à l'utilisation correcte de cet outil. HAZET décline toute responsabilité quant aux dommages matériels et corporels qui feraient suite à l'utilisation incorrecte ou détournée de l'outil ou bien au non-respect des instructions de sécurité. D'éventuelles blessures et/ou dommages matériels entraînés par une utilisation inappropriée relèvent de la responsabilité exclusive du propriétaire.

2. Explication des symboles

ATTENTION : Faites particulièrement attention à ces symboles !

LISEZ LA NOTICE D'UTILISATION!

Le propriétaire de cet outil est tenu de prendre connaissance de la notice d'utilisation et d'instruire tous les autres utilisateurs de l'outil selon les instructions données dans cette notice.

NOTE!

Ce symbole marque les indications qui facilitent le maniement.

AVERTISSEMENT!

Ce symbole indique des spécifications importantes, des conditions dangereuses, des risques et des consignes de sécurité.

ATTENTION!

Ce symbole marque les indications, dont le non-respect peut entraîner l'endommagement, le dysfonctionnement et/ou la défaillance de l'outil.

3. Pièces de rechange

Pour des raisons de sécurité, seules les pièces de rechange originales du fabricant doivent être utilisées.

L'utilisation de pièces de rechange inappropriées ou défectueuses peut entraîner l'endommagement, le dysfonctionnement et/ou la défaillance de l'outil.

L'utilisation de pièces de rechange non autorisées entraînera automatiquement la perte de tous les droits de garantie, les droits de service, les droits aux dommages et intérêts et la prétention en responsabilité contre le fabricant ou ses agents, distributeurs et représentants.

4. Mise au rebut

• Nettoyez l'outil et mettez les composants au rebut en tenant compte des prescriptions de sécurité au travail et de protection de l'environnement en vigueur.
• Les pièces détachées peuvent être recyclées.

5. Utilisation conforme aux instructions

La presse à graisse 9042 N-1 est uniquement destinée à la production de lubrifiants de classe de viscosité 2.

6. Fourniture

• Presse à graisse pneumatique HAZET 9042 N-1
  • Tuyau à buse, souple 230 mm
• Tube de buse, 172 mm

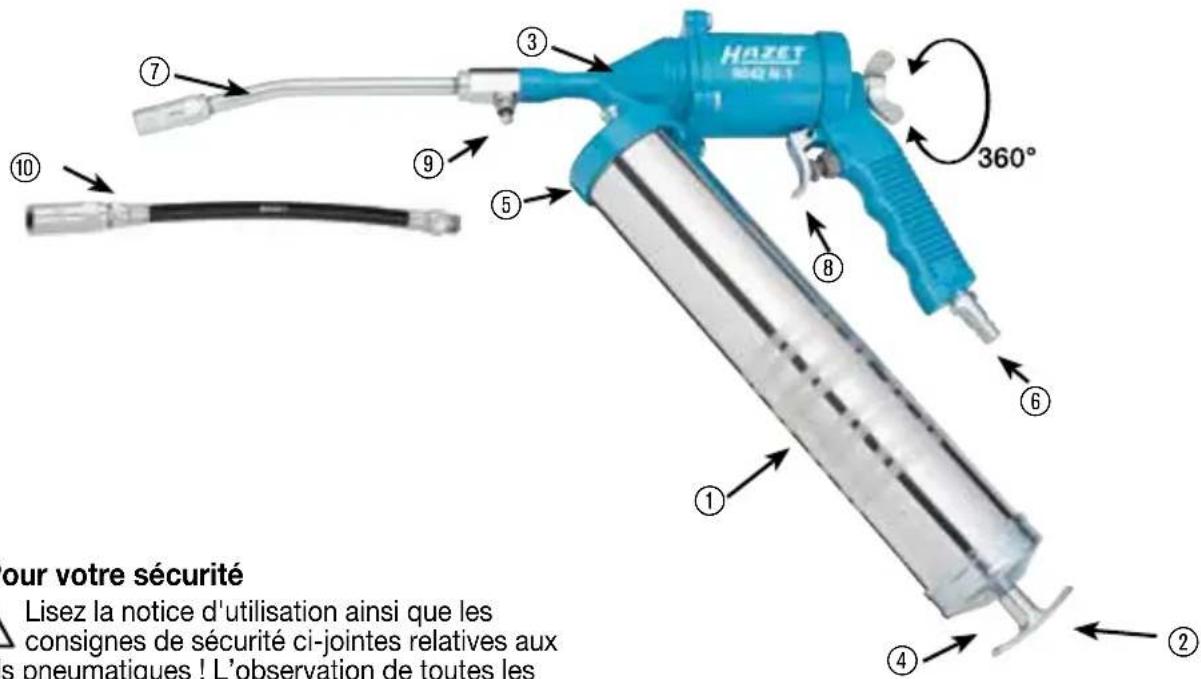

7. Éléments de l'appareil

① Réservoir

② Tige-poussoir

③ Tête

④ Cliquet d'arrêt

⑤ Graisseur de remplissage

⑥ Raccord d'accouplement

⑦ Tube de buse

⑧ Levier d'actionnement

⑨ Valve

⑩ Tuyau à buse

8. Informations techniques

Capacité : env. 400 g

Pression de service : 6,3 bar

Pression de travail : 252 bar

Pression d'éclatement de la presse : 420 bar

Pression d'éclatement de la tête de pression : 315 bar

Filet de raccord d'air : 1/4"

Raccord de taille nominale de 7,2

Poids : 1,5 kg

9. Utilisation

Le réservoir peut être rempli avec une cartouche de graisse, de la graisse en vrac et au moyen d'un dispositif de remplissage.

Remplissage avec une cartouche :

• Découpler l'appareil de la prise d'air
• Actionner la valve de purge
- Séparer la tête du réservoir en la tournant vers la gauche
- Tirer entièrement sur la tige-poussoir
- Retirer les deux couvercles de fermeture de la cartouche de graisse
- Insérer la cartouche, respecter le sens de la flèche indiquée sur la cartouche
- Visser la tête sur le réservoir
- Appuyer sur le cliquet d'arrêt et introduire simultanément la tige-poussoir jusqu'à sentir une résistance
• Actionner la valve de purge
- Visser le tuyau à buse dans le filet
• Coupler l'appareil à la prise d'air
- La presse à graisse est prête à l'emploi - actionner le levier

Remplissage avec un dispositif de remplissage de graisse :

• Découpler l'appareil de la prise d'air
• Actionner la valve de purge
- Tirer entièrement sur la tige-poussoir
- Poser la presse à graisse avec le graisseur de remplissage sur le dispositif de remplissage et la remplir

ATTENTION!

NE PAS REMPLIR LA PRESSE À GRAISSE OUTRE-MESURE !

- Retirer la presse à graisse du dispositif de remplissage

• Appuyer sur le cliquet d'arrêt et introduire simultanément la tige-poussoir jusqu'à sentir une résistance
  • Actionner la valve de purge
• Visser le tuyau à buse dans le filet
  • Coupler l'appareil à la prise d'air
• La presse à graisse est prête à l'emploi - actionner le levier

Remplissage avec de la graisse en vrac :

• Découpler l'appareil de la prise d'air
• Actionner la valve de purge
- Séparer la tête du réservoir en la tournant vers la gauche
- Tirer sur la tige-poussoir et remplir le réservoir avec de la graisse en évitant les bulles d'air
- Visser la tête sur le réservoir
- Appuyer sur le cliquet d'arrêt et introduire simultanément la tige-poussoir jusqu'à sentir une résistance
• Actionner la valve de purge
- Visser le tuyau à buse dans le filet
• Coupler l'appareil à la prise d'air
- La presse à graisse est prête à l'emploi - actionner le levier

10. Stockage / Dépôt

Cet outil doit être stocké selon les conditions décrites ci-après :

• Ne stockez pas l'outil en plein air.
• Stockez l'outil dans un endroit sec et libre de poussière.
• N'exposez pas l'outil à des liquides ou à des substances agressives.
  • Température de stockage : de -10° à +45°C.
  • Humidité relative de l'air : 65 % max.

11. Maintenance et nettoyage

Ne laissez pas tomber l'outil. Les coups ou le contact avec des liquides peuvent entraîner l'endommagement, le dysfonctionnement et/ou la défaillance de l'outil.

• Régulièrement, le propriétaire doit tenir compte de l'état parfait de tous les éléments.
• Si la presse à graisse est stockée pour une longue période, elle doit être découplée de la prise d'air, le tirant du cliquet d'arrêt doit être relâché et le réservoir doit être purgé via la valve.
