Type de produit	Générateur de signaux et compteur de fréquences
Marque	Joy-It
Modèle	JDS6600
Dimensions	194 x 178 x 69 mm
Poids	768 g
Alimentation	Adaptateur secteur inclus
Type d'affichage	Écran TFT couleur 2,4 pouces (6,1 cm)
Connectique	Bornes de signal BNC
Nombre de canaux	2 canaux générateur + 1 canal compteur de fréquence
Formes d'onde	Sinus, carré, triangle, PWM, CMOS, TTL, arbitraire, impulsions, bruit, etc.
Fréquence maximale (sinus)	60 MHz
Fréquence maximale (carré/triangle)	15 MHz
Résolution de fréquence	0,01 μHz
Précision de fréquence	±20 ppm
Stabilité de fréquence	±1 ppm / 3 heures
Courant de sortie max	150 mA
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	< 80 % HR
Distorsion harmonique	< 1 % (20 Hz – 20 kHz, 0 dBm)
Contenu de la livraison	Générateur, 2 câbles BNC, adaptateur secteur
Numéro d'article	JT-JDS6600-B
EAN	4250236827629
Fonction spéciale	Compteur de fréquence intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser dans un environnement sec et tempéré. Débrancher avant nettoyage.
Réparabilité	Pièces détachées disponibles sur demande. Contacter le service client.

FOIRE AUX QUESTIONS - JDS6600 Joy-It

Comment régler la fréquence sur le JDS6600 ?

Utilisez les touches numériques pour entrer la fréquence souhaitée, puis appuyez sur l'unité (Hz, kHz, MHz). Vous pouvez aussi tourner le bouton rotatif pour ajuster la valeur rapidement.

Puis-je générer des signaux TTL avec ce générateur ?

Oui, le JDS6600 peut générer des signaux TTL ainsi que CMOS, PWM et formes arbitraires jusqu'à 6 MHz. Sélectionnez la forme d'onde TTL dans le menu.

Quelle est la différence entre les deux canaux de sortie ?

Les deux canaux peuvent être utilisés indépendamment ou en mode couplé (ex : déphasage réglable). Chaque canal offre les mêmes formes d'onde et plages de fréquence.

Comment brancher le compteur de fréquence ?

Reliez le signal à mesurer à l'entrée compteur via un câble BNC. Le compteur affiche la fréquence jusqu'à 60 MHz. Assurez-vous que le niveau du signal est compatible.

Le générateur peut-il produire des signaux arbitraires ?

Oui, le JDS6600 prend en charge les formes d'onde arbitraires. Vous pouvez définir jusqu'à 4096 points via le logiciel PC ou l'éditeur intégré.

Quelle est la précision de la fréquence ?

La précision est de ±20 ppm, avec une stabilité de ±1 ppm sur 3 heures. Cela garantit une excellente exactitude pour la plupart des applications.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site Joy-It, copiez-le sur une carte microSD, insérez-la dans l'appareil et suivez la procédure dans le menu Paramètres.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord l'alimentation : branchez l'adaptateur secteur et assurez-vous qu'il est fonctionnel. Si le problème persiste, contactez le service après-vente.

Est-il possible de sauvegarder des configurations ?

Oui, vous pouvez enregistrer jusqu'à 10 configurations dans la mémoire interne. Utilisez le bouton 'Save' pour stocker les réglages actuels et 'Recall' pour les charger.

Quels câbles sont fournis avec le JDS6600 ?

L'emballage contient deux câbles BNC mâle-mâle et un adaptateur secteur. Aucun câble USB n'est fourni ; vous devrez en acheter un séparément si nécessaire.

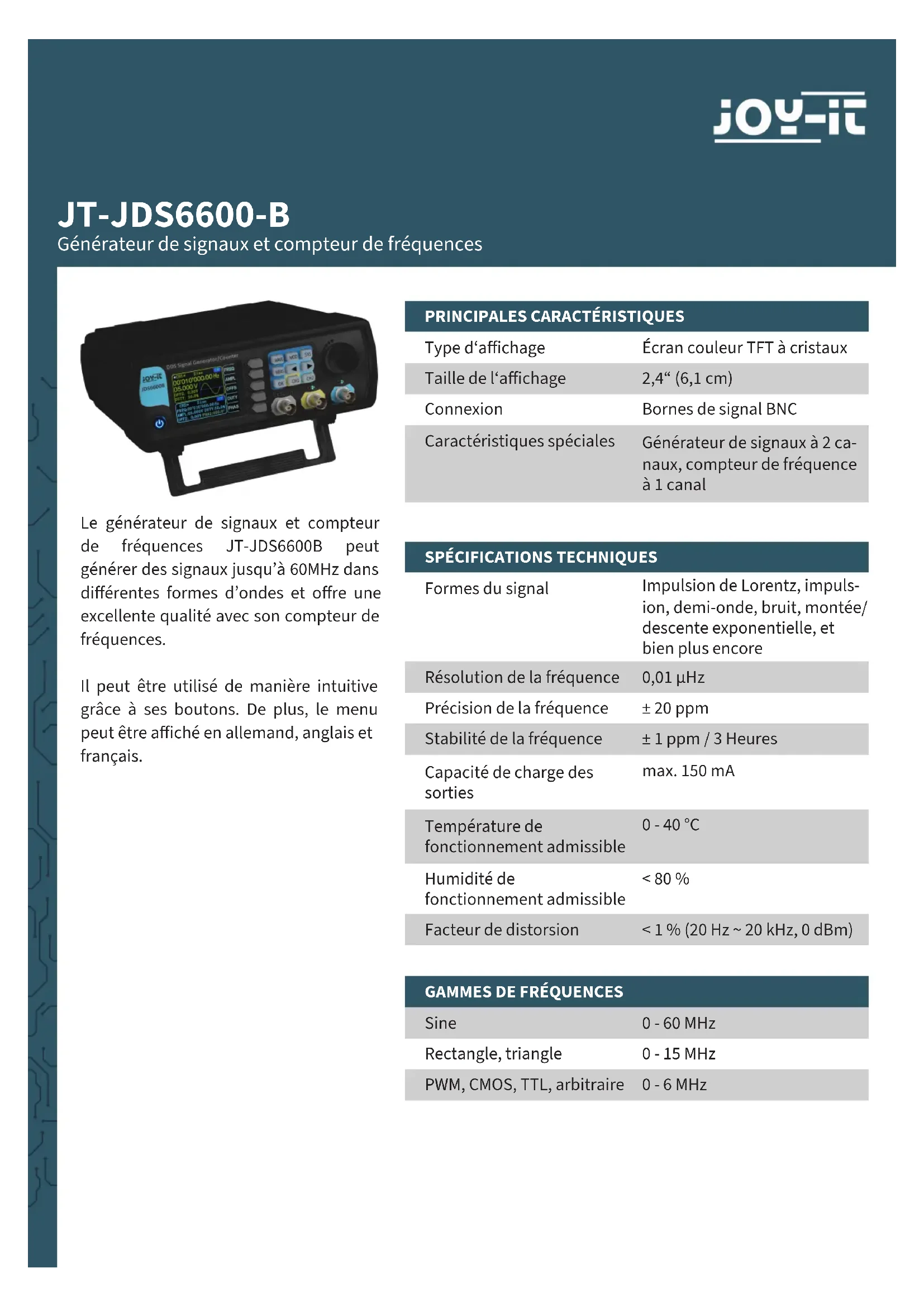

MODE D'EMPLOI JDS6600 Joy-It

Générateur de signaux et compteur de fréquences

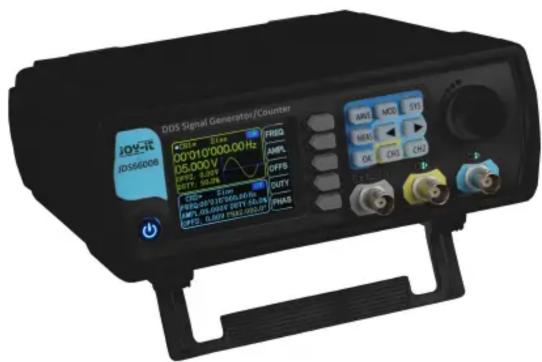

Le générateur de signaux et compteur de fréquences JT-JDS6600B peut générer des signaux jusqu'à 60MHz dans différentes formes d'ondes et offre une excellente qualité avec son compteur de fréquences.

Il peut être utilisé de manière intuitive grâce à ses boutons. De plus, le menu peut être affiché en allemand, anglais et français.

PRINCIPALES CARACTÉRISTIQUES

Type d‘affichage	Écran couleur TFT à cristaux
Taille de l‘affichage	2,4“ (6,1 cm)
Connexion	Bornes de signal BNC
Caractéristiques spéciales	Générateur de signaux à 2 canaux, compteur de fréquence à 1 canal

SPÉCIFICATIONS TECHNIQUES

Formes du signal	Impulsion de Lorentz, impulsion, demi-onde, bruit, montée/descente exponentielle, et bien plus encore
Résolution de la fréquence	0,01 μHz
Précision de la fréquence	± 20 ppm
Stabilité de la fréquence	± 1 ppm / 3 Heures
Capacité de charge des sorties	max. 150 mA
Température de fonctionnement admissible	0 - 40 °C
Humidité de fonctionnement admissible	< 80 %
Facteur de distorsion	< 1 % (20 Hz ~ 20 kHz, 0 dBm)

GAMMES DE FRÉQUENCES

Sine	0 - 60 MHz
Rectangle, triangle	0 - 15 MHz
PWM, CMOS, TTL, arbitraire	0 - 6 MHz

PLUS D'INFORMATIONS

Dimensions 194 x 178 x 69 mm
Poids	768 g
Numéro de l'article	JT-JDS6600-B
Contenu de la livraison	Générateur de signaux, 2 bor-nes BNC, alimentation électrique unit
Numéro du tarif douanier	85432000
EAN	4250236827629
