TVM 3225 - Support mural Vogel's - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	Vogel's
Modèle	TVM 3225
Compatibilité écran	Écrans plats jusqu'à 55 pouces
Capacité de charge maximale	30 kg
Norme VESA compatible	Jusqu'à 400 x 400 mm
Angle d'inclinaison	Réglable (vers le bas/haut)
Matériau	Acier
Dimensions du support (L x H x P)	Environ 600 x 400 x 50 mm
Poids du support	Environ 2,5 kg
Alimentation	Aucune (mécanique)
Gestion des câbles	Oui, intégrée
Garantie	À vie contre défauts de matériaux et de fabrication
Nettoyage	Chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; montage sur mur solide recommandé
Pièces détachées	Vis, barrettes, molettes (disponibles sur demande)
Informations générales	Installation par un professionnel conseillée

FOIRE AUX QUESTIONS - TVM 3225 Vogel's

Comment installer le support mural TVM 3225 ?

Suivez les étapes de la notice : fixez les barrettes (C) à l'écran, puis le support mural (A) au mur avec les chevilles fournies. Accrochez l'écran et serrez les molettes.

Quel est le poids maximal supporté ?

Le poids maximal de l'écran ne doit pas dépasser 30 kg.

Quelles sont les normes VESA compatibles ?

Le support est compatible avec les normes VESA jusqu'à 400 x 400 mm.

Comment régler l'inclinaison du téléviseur ?

Desserrez les molettes, ajustez l'angle, puis resserrez. Si l'écran penche, ajustez la vis S indiquée dans la notice.

Le support est-il adapté à tous les murs ?

Il est conçu pour les murs en briques pleines, béton plein ou colonnes en bois massif. Pour d'autres matériaux, consultez un spécialiste.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. Évitez les solvants ou produits abrasifs.

Quelle garantie s'applique ?

Vogel's offre une garantie à vie contre les défauts de matériaux et de fabrication.

Puis-je remplacer une pièce endommagée ?

Oui, les pièces détachées comme les barrettes ou les molettes sont disponibles sur demande auprès de Vogel's.

Dois-je confier l'installation à un professionnel ?

Vogel's recommande de confier le montage à un installateur qualifié pour garantir la sécurité.

Comment cacher les câbles ?

Utilisez le système de gestion des câbles intégré au support pour guider les câbles le long du bras.

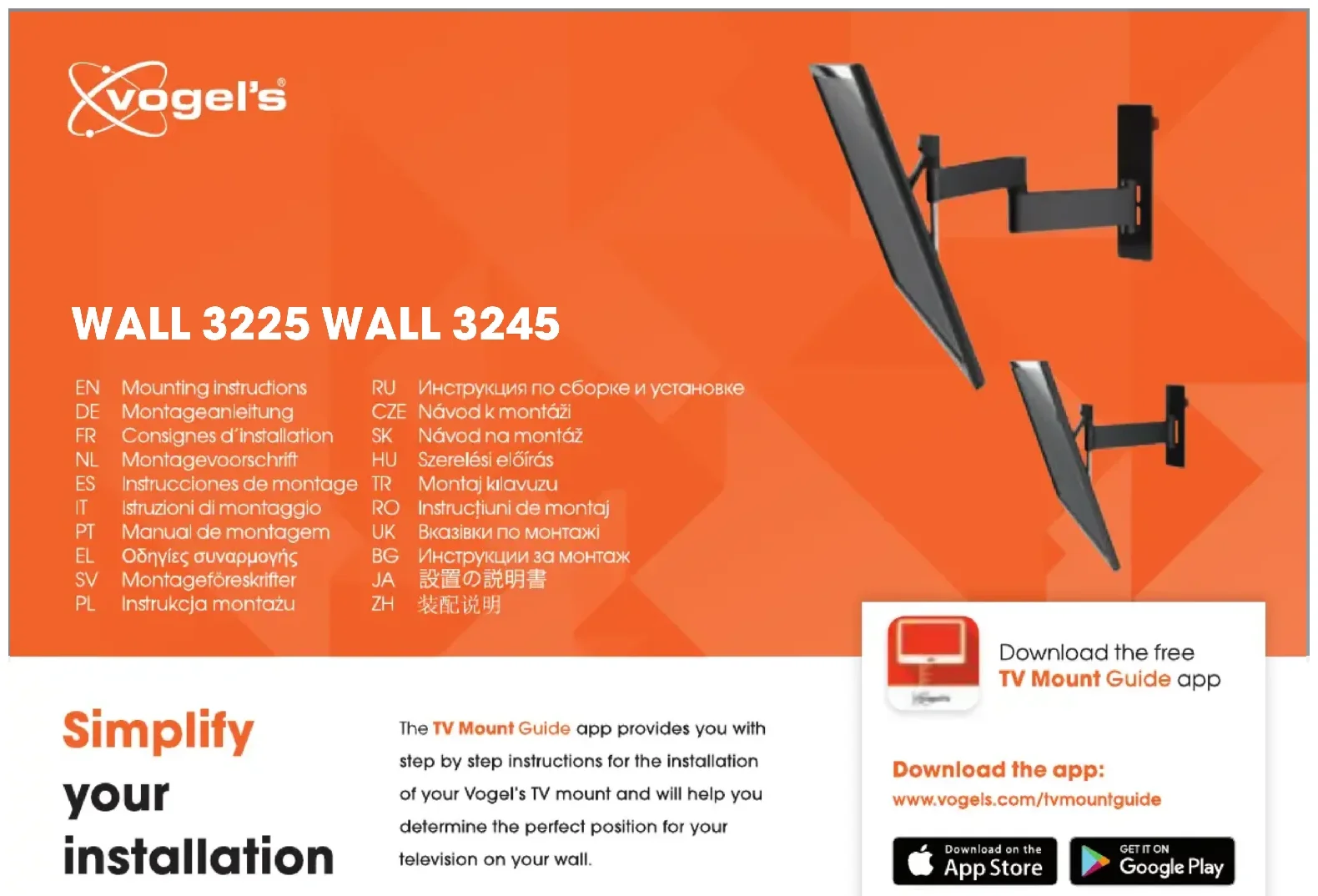

MODE D'EMPLOI TVM 3225 Vogel's

FR Consignes d'installation

SK Návod na montáz

NL Montagevoorschrift

Veuillez lire prudemment l'avisérissement et les instructions de montage avant d'utiliser ce produit. N'oubliez pas que le montage et/ou l'installation corrects de ce produit sont indispensables ! Un montage et/ou une Installation techniquement erronés entraînent un risque sérieux de bles sure et/ou d'encommagement de votre écran et/ou d'autres cojets. Vogel's recommande de confier le montage et/ou l'installation de ce produit à un spécialiste corrélement qualifié.

Vogel's décline toute responsabilité en cas de bleasure et/ou dommage découlant d'une installation erronée.

Veuillez consulter le manuel de votre téléviseur à écran plat pour vous asurer que le poids et les dimensions de l'écran sont inférieurs au poids maximum et aux dimensions limites autorisés pour ce produit, et que les boulons de montage de l'écran utilisé présentent la longueur et le diamètre acéquats. Notez que tous les accessoires de montage de l'écran fournis sont nécessaires à l'installation de n'importe quel écran. Les accessores de montage de l'écran fournis sont prévus uniquement pour une installation sur des murs de briques pleines, de béton plein ou des colonnes de bois masif. Un éventuel revêtement du mur ne peut pas dépager une épasseur de 3 mm / 0,12 pouce Pour le montage sur des murs réclisés en d'autres motéraux (briques creuses, panneaux de bois ou placoplôtre), veuillez consulter votre insoliateur et/ou votre fourniseur spécialisé. Veuillez conserver ces Consignes d'installation pour pouvoir vous y référer ultérieurement.

NI. Waarschuwing

Assurez-vous que les barrettes ne recouvrent pas les connedeurs de l'écran.

FR - Vissez les barrettes (C) sur l'écran. Consultez le guide d'utilisation de votre téléviseur pour le matériel de fixation requis.

FR - Desserrez les boulons sur les barrettes (C)

FR - Déposez les embouts (R).

FR - Serrez les boulons.

NL - Draai de bouten vast.

FR - Remettez les embouts (R) en place dans les barres (B).

FR - Faites glisser les capots (Q) du support mural (A).

NL - Schuif de afdekkappen (Q) van de wandsteun (A).

FR - Forez les trous.

NL - Boor de gaten

FR - Vissez le support mural (A) sur le mur.

NL - Schroef de wandsteun (A) op de muur.

ES - Atomille el soporte de pared (A) a la pared.

PT - Aparafuse o suporte de parede (A) à parede.

FR - Vissez le support mural (A) sur le mur.

NL - Schroef de wandsteun (A) op de muur.

ES - Atomille el soporte de pared (A) a la pared.

PT - Aparafuse o suporte de parede (A) à parede.

FR - Faites à nouveau glisser les capots (Q) sur le support mural (A).

NL - Schuif de afdekkappen (Q) weer op de wandsteun (A).

FR - Desserrez la molette supérieure ; déposez la molette inférieure.

FR - Accrochez le téléviseur dans le support mural (A). Accrochez la molette supérieure dans la cavité en forme de V.

FR - Positionnez le téléviseur parfaitement de niveau.

NL - Zorg dat de tv waterpas hangt

FR - Remettez la molette inférieure en place ; serrez les deux molettes.

FR - Guidez les câbles.

NL - Leid de kabels langs de steun.

FR - SI l'option d'inclinalson n'est pas utilisée et que l'écran s'incline toujours vers le bas/vers le haut : Serrez/desserrez la vis S.

FR Modalités et conditions de la garantie

Nous vous félicitons pour l'achat de ce produit Vogel's ! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Vogel's est ainsi en mesure de proposer une garantie à vie contre les défauts de matériaux et de fabrication.

1 Vogel's garantit que, si le produit présente - pendant la période de garantie - un problème consécutif à des défauts de matériaux et/ou de fabrication, le produit sera gratuitement réparé ou remplacé (à l'appréciation de Vogel's).
L'usure normale est expressément exclue de la garantie.
2 S'il est fait appel à la garantie, le produit doit être remis à Vogel's avec présentation de la preuve d'achat originale (fadure, ticket de caise ou quittance). La preuve d'achat doit clairement mentionner le nom du fournisseur et la date d'achat.
3 La garantie de Vogel's prend fin dans les cas suivants:

• Isi le produit n'est pas foré, assemblé et utilisé conformément aux instructions du mode d'emploi;

• Isi le produit a subi des modifications ou des réparations par des tiers autres que Vogel's;

• Isi le problème est la conséquence de facteurs externes (extérieurs au produit) tels que foudre, dégâts des eaux, incendie, éraflures, exposition à des températures extrêmes, intempéries, solvants ou acides, mauvaise utilisation ou négligence;

• Isi le produit est utilisé pour des appareils autres que ceux spécifiés sur ou à l'intérieur de l'emballage.

VOGEL'S PRODUCTS BV, HONDSRUGLAAN 93, 5628 DB EINDHOVEN, PAYS-BAS
