PPC 1540 - Accessoire de projecteur Vogel's - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de projecteur pour plafond
Marque	Vogel's
Modèle	PPC 1540
Charge maximale	15 kg (33 lbs)
Dimensions (estimation)	250 x 250 x 100 mm
Poids (estimation)	1,5 kg
Matériau	Acier
Couleur	Noir
Fixation au plafond	Oui, vis et chevilles fournies (selon modèle de plafond)
Rotation	360° (ajustable)
Inclinaison	+/- 15°
Compatibilité	Projecteurs jusqu'à 15 kg, avec trous de fixation standard
Contenu du carton	Support, plaques, vis, chevilles, outil de montage
Garantie	2 ans
Pays de fabrication	Pays-Bas (conception)
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Pièces détachées disponibles auprès du SAV Vogel's
Sécurité	Ne pas dépasser la charge maximale ; vérifier la solidité du plafond
Normes	ISO 9001:2008 certifié

FOIRE AUX QUESTIONS - PPC 1540 Vogel's

Comment installer le support Vogel's PPC 1540 au plafond ?

Repérez l'emplacement, percez des trous adaptés à votre plafond (béton, bois, etc.), fixez la plaque au plafond à l'aide des vis et chevilles fournies, puis accrochez le projecteur sur le support et verrouillez-le. Suivez les étapes du schéma de montage fourni.

Quel est le poids maximum supporté par le PPC 1540 ?

Le PPC 1540 supporte un poids maximal de 15 kg (33 lbs). Ne jamais dépasser cette limite pour éviter tout risque de chute.

Ce support est-il compatible avec tous les projecteurs ?

Il est compatible avec la plupart des projecteurs standards pesant jusqu'à 15 kg et possédant des trous de fixation au pas de vis adapté (généralement M4, M5 ou M6). Vérifiez la compatibilité des entre-axes grâce aux plaques fournies.

Puis-je incliner ou faire pivoter le projecteur une fois installé ?

Oui, le support permet une rotation à 360° et une inclinaison de +/- 15° pour ajuster l'image projetée. Des molettes de blocage sont prévues.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un tournevis (cruciforme ou plat selon les vis) et éventuellement d'un niveau à bulle pour un alignement parfait. La clé Allen nécessaire est fournie.

Le support est-il adapté à un plafond en plaque de plâtre ?

Oui, mais il est impératif d'utiliser des chevilles spéciales pour plâtre (non fournies) et de renforcer l'ancrage si nécessaire. Respectez le poids du projecteur et la capacité de charge du plafond.

Comment nettoyer et entretenir le support PPC 1540 ?

Nettoyez régulièrement le support avec un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la peinture.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service après-vente Vogel's (coordonnées dans la notice) en indiquant la référence du modèle et la pièce manquante. Les pièces détachées sont disponibles.

Le support est-il garanti ?

Oui, le produit bénéficie d'une garantie de 2 ans contre tout défaut de fabrication. Conservez la preuve d'achat.

Puis-je monter le support sur une poutre inclinée ?

Le support est conçu pour un plafond horizontal. Pour une poutre inclinée, utilisez des adaptateurs spécifiques (non fournis). L'installation doit toujours garantir une fixation solide et de niveau.

MODE D'EMPLOI PPC 1540 Vogel's

gel's®

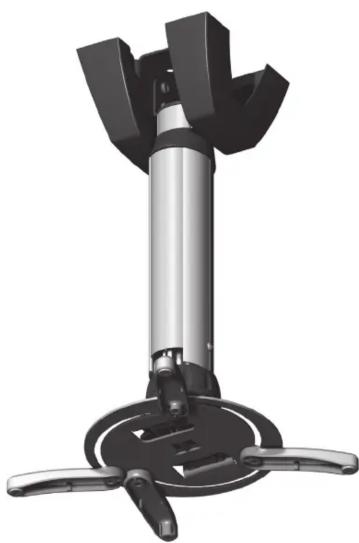

3D rendering of a mechanical device with three arms and a central shaft (no text or symbols visible)

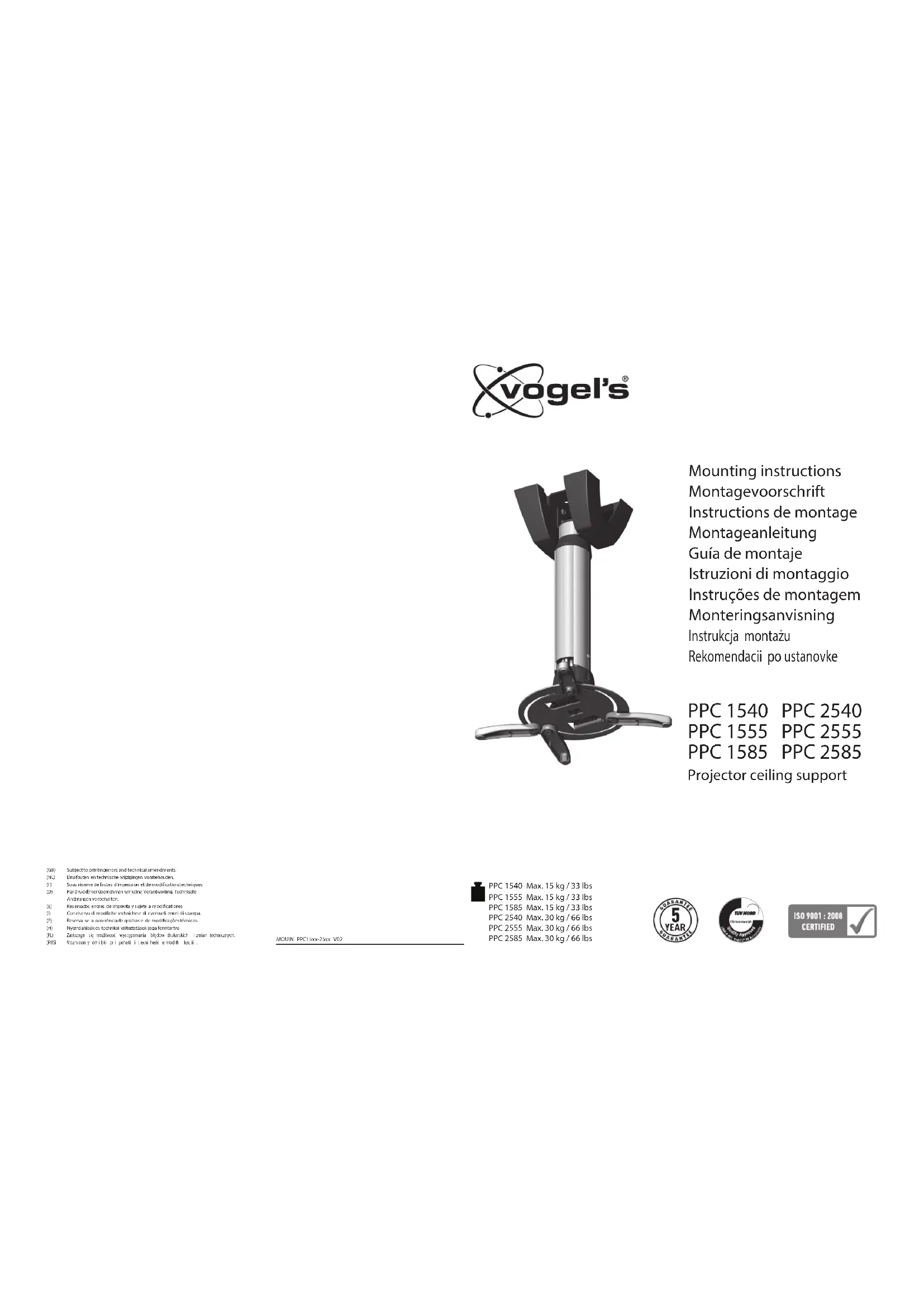

Mounting instructions Montagevoorschrift Instructions de montage Montageanleitung Guía de montaje Istruzioni di montaggio Instruções de montagem Monteringsanvisning Instrukcja montażu Rekomendacii po ustanovke

PPC 1540 PPC 2540

PPC 1555 PPC 2555

PPC 1585 PPC 2585

Projector ceiling support

(GB) Subject to printingerrors and technical amendments.

(NL) Drukrouten en technische wijzigingen voorbehouden.

(F) Sous reserve de fautes d'impression et de modificationstechniques (D) Für Druckflös/ohemmen wirksige Verantwortung Technieln

(D) Für Druckenhler übernehmen wir keine Verantwortung: technische Ändergruppen vorbehalten.

(E) Reservados errores de imprenta y sujete a modificationes

(I) Con riserva di modifiche techniche e di eventueli errori di stampa.

(P) Reserva-se a ocorrência de gralhas e de modificações técnicas.

(H) Nyomdahibák és technikai változtatások joga fenntartva

(PL) Zastrzega się możliwość występowania błędów drukarskich i zmian technicznych.

(RUS) Vozmoøn y oπ i bki pri pehati i texni heski e modifi kac ii

MOUIN_PPC15xx-25xx_V02

PPC 1540 Max. 15 kg / 33 lbs

PPC 1555 Max. 15 kg / 33 lbs

PPC 1585 Max. 15 kg / 33 lbs

PBC 2540. Max. 30 kg / 66 lbs

FFC 2340 Max. 30 kg / 66 lbs RPG 2555 M - 30 lb / 66 lb

PPC 2555 Max. 30 kg / 66 lbs

PPC 2585 Max. 30 kg / 66 lbs

ISO 9001 : 2008 CERTIFIED

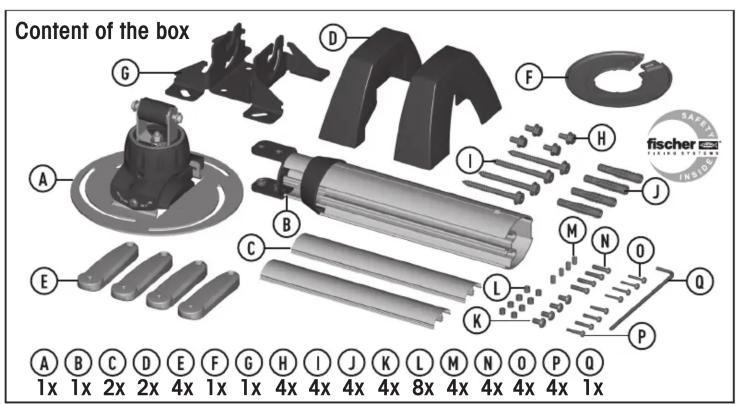

Content of the box A B C D E F G H I J K L M N O P Q 1x 1x 2x 2x 4x 1x 1x 4x 4x 8x 4x 4x 4x 4x 1x fischer SAVER P Q E C B I J H F L K M N O P

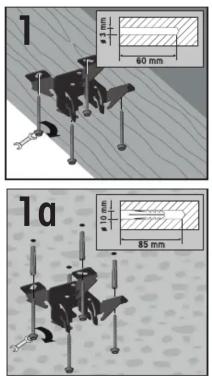

1 43 mm 60 mm 1a 43 mm 85 mm

2 1 5 mm

Mechanical assembly diagram showing a component being lifted by a valve, with an inset close-up of the same part (no text or symbols present)

4 ①

3D mechanical assembly diagram showing two views (5a and 5b) of a component with rods and supports, no text or symbols present.

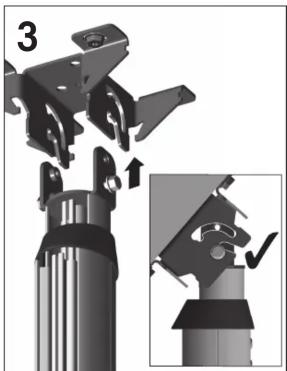

3D mechanical assembly diagram with labeled components, no readable text or symbols

7 CENTRE OF GRAVITY

8 1 2 1

8a LOCK

9 1 2

10

Mechanical component diagram showing a lever mechanism and a 15-degree rotation indicator (no text or symbols)

Mechanical component with a numbered label '12' and a circular symbol labeled 'A' (no readable text or symbols beyond the number)

13 1 2

Mechanical component with black and gray parts, no visible text or symbols

15° LOCK

15

Technical illustration of a mechanical assembly with a cylindrical component and mounting bracket (no text or symbols)
