TVM 5605 - Meuble TV Vogel's - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	Vogel's
Modèle	TVM 5605
Poids maximal supporté	100 kg
Compatibilité VESA	Oui, standard
Matériau principal	Acier
Système de sécurité	Auto-ClickLoc™
Type de montage	Fixation murale fixe
Contenu de l'emballage	Support mural, bandes d'interface, kit de fixation (boulons, chevilles Fischer DuoPower, rondelles, entretoises, caches)
Types de mur compatibles	Béton plein, brique pleine, colonnes en bois massif
Outils nécessaires	Tournevis cruciforme, perceuse, foret béton/bois, niveau à bulle, détecteur de métaux, clé Allen M4
Garantie	15 ans (défauts de matériaux et de fabrication)
Entretien	Chiffon sec non pelucheux, pas de détergents ni solvants
Réparabilité	Réparation par personnel qualifié uniquement, pièces d'origine obligatoires
Température de stockage	-10 °C à 50 °C
Nombre de boulons fournis pour TV	4 boulons de différentes tailles (M6 et M8)
Profondeur de perçage recommandée	Égale à la longueur de la vis (hors cheville)

FOIRE AUX QUESTIONS - TVM 5605 Vogel's

Quels boulons utiliser pour fixer le support au téléviseur ?

Utilisez les boulons fournis dans le kit de fixation. Reportez-vous au manuel de votre téléviseur pour connaître le diamètre et la longueur appropriés. Si nécessaire, contactez le service client Vogel's.

Comment fixer le support mural au mur ?

Marquez les trous à l'aide du gabarit de perçage fourni ou de l'application DrillRight™ AR. Percez aux dimensions indiquées (foret de 10 mm pour béton/brique, 5 mm pour bois). Insérez les chevilles Fischer DuoPower, puis vissez le support avec les vis et rondelles fournies. Utilisez un niveau à bulle.

Que faire si la couverture (cache) est coincée ?

Si l'espace entre le téléviseur et le support est trop étroit, insérez un petit tournevis entre le mur et le support pour pousser les crochets vers le bas et libérer la couverture.

Où trouver des vidéos d'installation ?

Les vidéos d'installation sont disponibles sur la page produit de votre support sur le site Vogel's ou sur leur chaîne YouTube : www.youtube.com/c/VogelsForSure.

À quelle hauteur fixer mon téléviseur ?

Idéalement, le centre de l'écran doit être à hauteur des yeux lorsque vous êtes assis. Utilisez l'application DrillRight™ AR pour déterminer la hauteur optimale et marquer le premier trou.

Que faire avec les boulons restants après installation ?

Conservez les boulons supplémentaires. Ils pourront être utilisés pour un autre téléviseur ou à d'autres usages. Il est normal qu'il reste des boulons, car le kit couvre différentes tailles de téléviseurs.

Comment retirer le téléviseur du support ?

Débranchez les câbles, puis soulevez le téléviseur à deux pour le désolidariser du support d'interface. Le système Auto-ClickLoc™ se déverrouille en soulevant.

Quelle est la garantie du produit ?

Vogel's offre une garantie de 15 ans contre les défauts de matériaux et de fabrication. La garantie est nulle en cas d'installation incorrecte, de modification ou d'utilisation non conforme.

Puis-je installer ce support sur un mur en plâtre ou brique creuse ?

Le support est conçu pour les murs en béton plein, brique pleine ou colonnes en bois massif. Pour d'autres matériaux (brique creuse, placo), consultez un installateur professionnel ou le service client Vogel's.

Qu'est-ce que la norme VESA ?

VESA est un standard de fixation des téléviseurs. Les trous à l'arrière du téléviseur sont espacés selon des dimensions normalisées (ex: 200x200 mm). Ce support est compatible avec les téléviseurs respectant ce standard.

MODE D'EMPLOI TVM 5605 Vogel's

Guide d'installation complet

Tout ce dont vous avez besoin pour installer votre téléviseur sur le multi sécurité, en un rien de temps

Avant de commencer

...nous voulions juste vous remercier d'avoir choisi Vogel's. Un choix judicieux.

Et vous faites déjà un autre choix intelligent - en lisant le manuel! Continuez à lire pour l'installation sûre et efficace et sur la façon d'utiliser votre nouveau support mural.

!

Attention

Lisez toujours attentivement ces instructions de sécurité avant d'installer et d'utiliser ce produit. Il est strictement nécessaire de suivre ces instructions. Un montage incorrect et/ou une installation incorrecte peuvent vous mettre en danger, ainsi que votre téléviseur et votre fa

Ne prenez pas de risques... Lisez tout

• Vogel's recommande que le montage et/ou l'installation de ce produit soient effectués par un expert dûment qualifié.
• Vogel's ne peut être tenu responsable d'aucune blessure et/ou de dommages causés par une installation incorrecte.
• Veuillez consulter le manuel de votre téléviseur et vous assurer que le poids et la taille du téléviseur sont conformes aux limites de poids et de taille maximales spécifiées pour ce p et que les boulons de montage du téléviseur utilisés sont d'une longueur et d'un diamètre appropriés. Notez que tous les accessoires de montage fournis ne sont pas nécessaires po l'installation d'un seul téléviseur.
• Les accessoires de fixation murale fournis sont exclusivement destinés à être installés sur des murs en briques pleines, en béton massif ou sur des colonnes en bois massif.
• Tout matériau recouvrant le mur ne doit pas dépasser 3 mm / 0,12 pouce.
• Pour le montage sur des murs en d'autres matériaux, tels que des briques creuses, des panneaux de bois ou des plaques de plâtre, veuillez consulter votre installateur et/ou un fournisseur spécialisé.
• Nettoyez le produit avec un chiffon sec non pelucheux. N'utilisez pas de détergents ou d'autres solvants pour nettoyer le produit.
• Seul un personnel qualifié et certifié peut réparer le produit. N'utilisez que des pièces de rechange d'origine. L'utilisation d'autres pièces entraînera l'annulation de la garantie et pourrai entraîner des blessures.
• Les altérations du produit et les modifications techniques ne sont pas autorisées. Cela annulera la garantie et pourrait entraîner des blessures.
• Conservez toujours le produit dans un endroit sec et sûr, à une température comprise entre -10 °C et 50 °C.
• Manipulez et transportez le produit avec soin.
• Reconditionnez le produit lorsque vous le transportez ou ne l'utilisez pas pendant une longue période.

- Vous devez soulever votre téléviseur à deux. Ne soyez pas téméraire!

Qu'y a-t-il dans votre boîte ?

• Il manque quelque chose ? Assurez-vous que rien ne manque dans votre emballage :

A. Support mural
C. Bandes interface
D. Instructions de sécurité
E. Boulons pour les bandes de fixation sur les téléviseurs (voir le contenu ci-dessous)
F. Espaceurs
G. Rondelles ∅ 18 mm
H. Vis

I. Chevilles (Fischer® DuoPower)

J. Rondelles ∅ 22 mm

K. Couverture

- Contenu du kit de fixation pour téléviseur :

• 4 boulons M6*12 mm
• 4 boulons M6*25 mm
• 4 boulons M6*35 mm
• 4 boulons M8*12 mm
• 4 boulons M8*25 mm
• 4 boulons M8*45 mm
• 4 rondelles M6
• 8 entretoises 10 mm
• 4 entretoise 5 mm

Vous n'avez pas besoin de toutes les fixations pour monter votre téléviseur. Conservez le pour un usage ultérieur ou autre!

Vos outils sont prêts ?

- Ne commencez pas sans tous les outils nécessaires :

• Tournevis cruciforme
- Perceuse
- Foret 10 mm ou 25/64" béton / brique (pour murs béton / brique uniquement)

• Foret 5 mm ou 13/64" béton / brique (pour murs en béton / brique uniquement)
• Foret 5 mm ou 13/64" bois (pour murs en bois uniquement)
  • Détecteur de métaux
• Clé à douille
• Crayon
• Clé Allen M4 (4 mm)

Assurez votre sécurité

- Qui se soucie d'avoir l'air cool ? Portez toujours un équipement de protection individuelle :

• Protection des yeux
• Protection auditive
- Chaussures de sécurité

À vos marques... prêt... installez!

Étape 1 : Fixer les bandes au téléviseur

Placez soigneusement le téléviseur, face vers le bas, sur une surface propre et sans ob

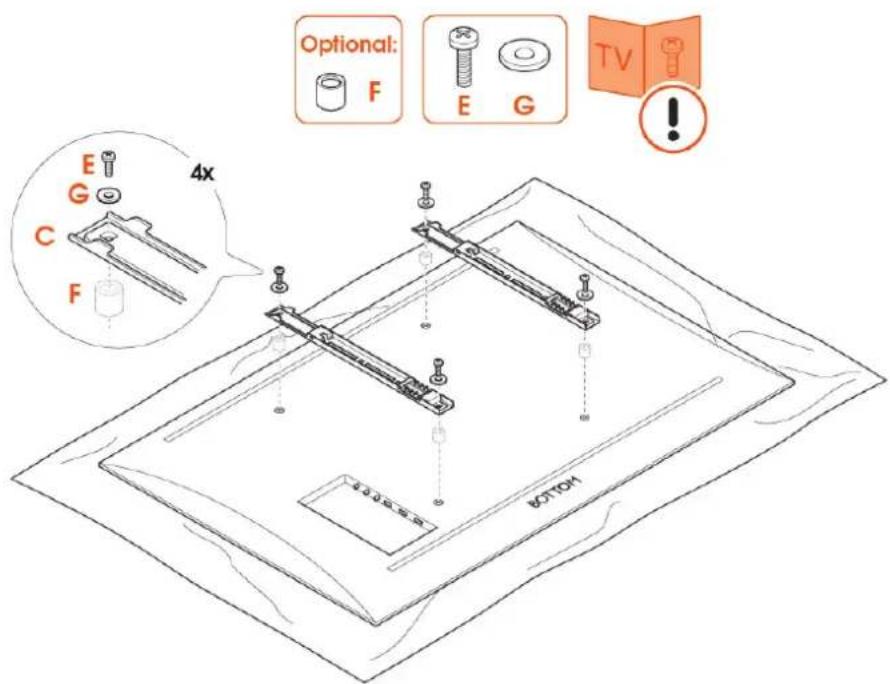

1. Vissez les bandes d'interface © sur le téléviseur à l'aide des boulons Ⓔ. Veillez à ce que les bandes d'interface © soient à la même hauteur et ne dépassent pas.

2. Fixez les câbles au téléviseur et faites-les passer par les serre-câbles sur les bandes d'interface ©.

Il vous manque des boulons ? Ou en avez-vous besoin d'autres ? L'équipe sympathique de Vogel's Consumer Care vous attend pour vous aider : vogels.com/contact

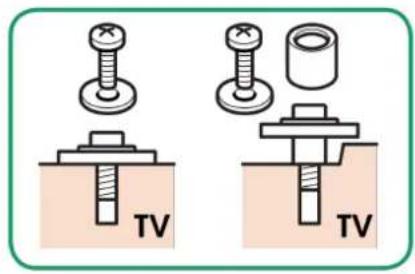

Veillez à ce que les boulons et les entretoises soient correctement positionnés.

Reportez-vous au manuel d'utilisation de votre téléviseur pour connaître le matériel de mont approprié.

Étape 2 : Fixer le support mural au mur

Connaissez-vous bien vos murs ? Les matériaux dont ils sont faits importe plus que vous ne

Mur de béton / brique

Ne percez pas encore ! Essayez notre appli gratuite DrillRight™ AR pour trouver la bonne hauteur et marquer facilement le premier trou.

1. Trouvez l'endroit idéal pour le perçage avec notre application DrillRight™ AR et le gabarit de perçage inclus.
2. Marquez le premier trou de perçage.
3. Marquez les autres trous de perçage à l'aide du gabarit de perçage fourni.

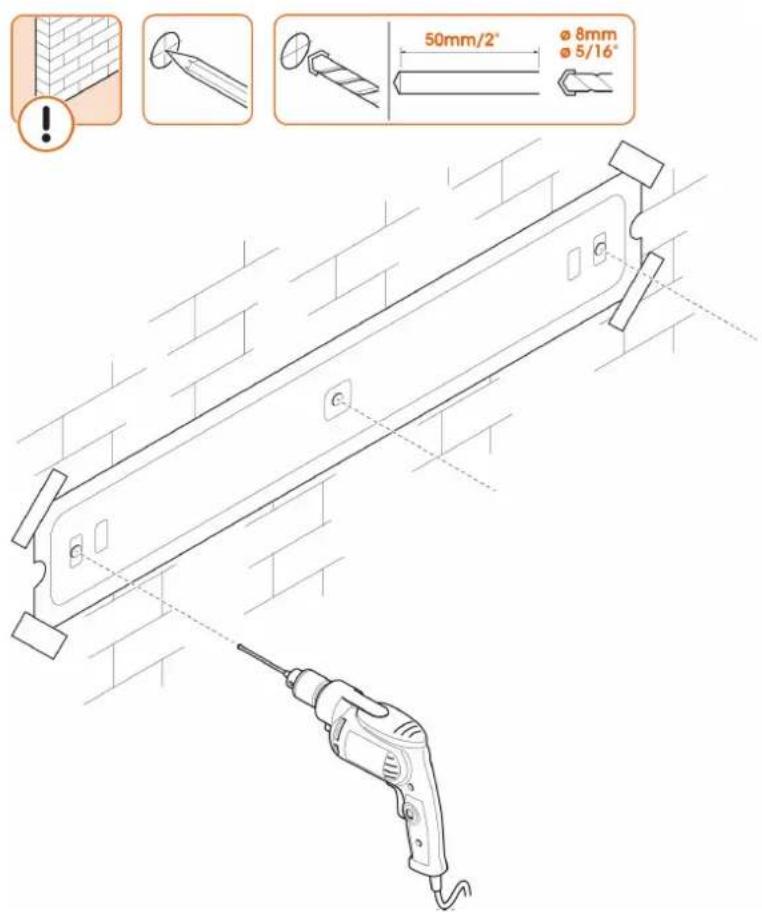

4. Percez les trous. (3x)

A quelle profondeur faut-il percer ? Vérifiez la longueur de la vis (et non du de la che trouver la bonne profondeur - cela évite de casser les choses.

1. Fixez le support mural Ⓐ au mur avec les vis Ⓗ, les rondelles Ⓙ et les chevilles ⒀. Utilisez le niveau à bulle pour niveler le support mural. Veillez à insérer d'abord les deux vis centrales dans le mur.

Lubrifier les vis pour faciliter le vissage.

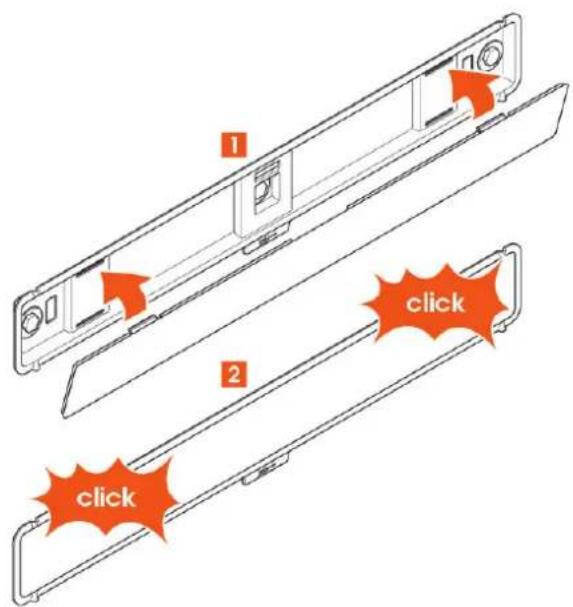

1. Cliquez sur le cache Ⓚ pour le mettre en place. C'est simple !

Mur en bois avec des poteaux

Ne percez pas encore ! Essayez notre appli gratuite DrillRight™ AR pour trouver la bonne hauteur et marquer facilement le premier trou.

1. Ne vous contentez pas de deviner ! Utilisez toujours un détecteur de poteaux pour déterminer la position des poteaux.

2. Trouvez l'endroit idéal pour le perçage avec notre application DrillRight™ AR et le gabarit de perçage inclus.

!

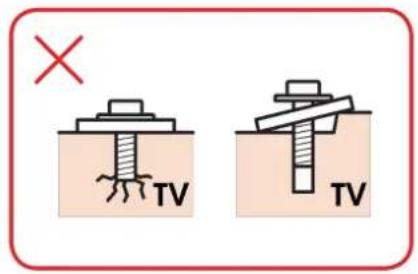

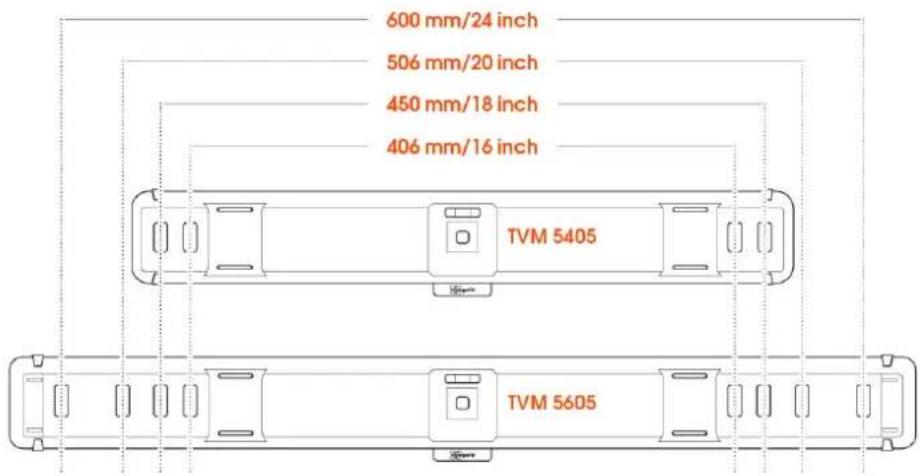

Ne détruissez pas vos murs! Le support mural doit toujours être fixé aux montants.

1. Marquez les trous de perçage.

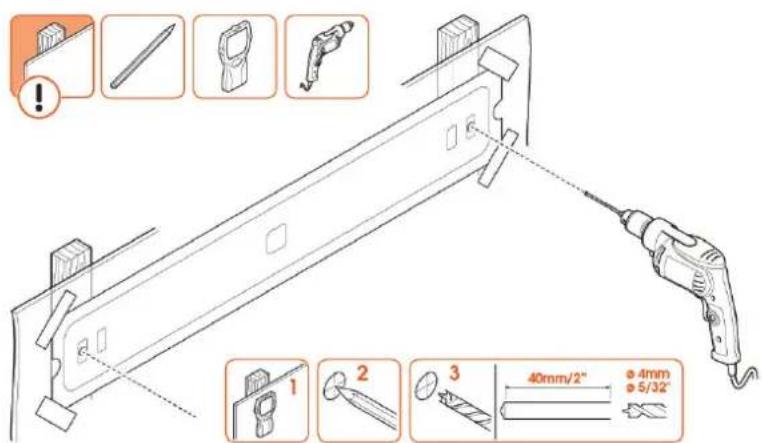

2. Maintenant, la partie amusante... le perçage des trous.

1. Fixez le support mural Ⓐ au mur en bois à l'aide des vis Ⓗ et des rondelles Ⓙ. Utilisez le niveau à bulle pour niveler le support mural. Veillez à insérer d'abord la vis centrale dans le mur.

Lubrifier les vis pour faciliter le vissage.

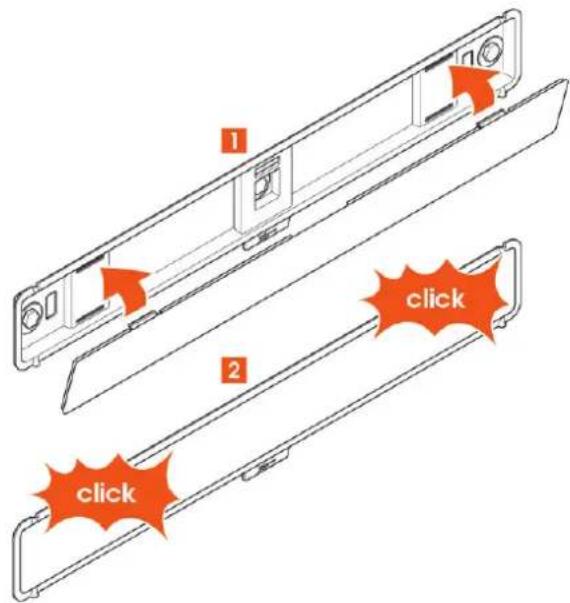

1. Cliquez sur le cache Ⓔ pour le mettre en place. C'est simple!

Autre type de mur / Je ne connais pas mon type de mur

Si votre mur est un peu spécial - par exemple, des briques creuses, des murs en collé métalliques, des panneaux de bois ou des plaques de plâtre - ou si vous n'êtes tout simplement pas sûr, ne vous inquiétez pas! Il suffit de demander à votre installateur, à fournisseur spécialisé ou à l'équipe de Vogel's Consumer Care à l'adresse www.vogels.com/contact.

Étape 3 : Fixer le téléviseur au support mural

1. Soulevez avec précaution et fixez le téléviseur au support mural Ⓐ.
2. Lorsque vous entendez un clic distinct (Auto-ClickLoc™ Safety System), vous savez que votre téléviseur est bien en place.

!

Vous devez soulever votre téléviseur à deux. Ne soyez pas téméraire!

Vous avez terminé! Profitez de votre téléviseur!

Caractéristiques pratiques

Vous avez un problème de câble ? Vous avez besoin d'inspiration pour cacher et guider câbles ou pour placer d'autres accessoires du téléviseur ? Consultez notre site web vogels.com!

Démonter votre téléviseur

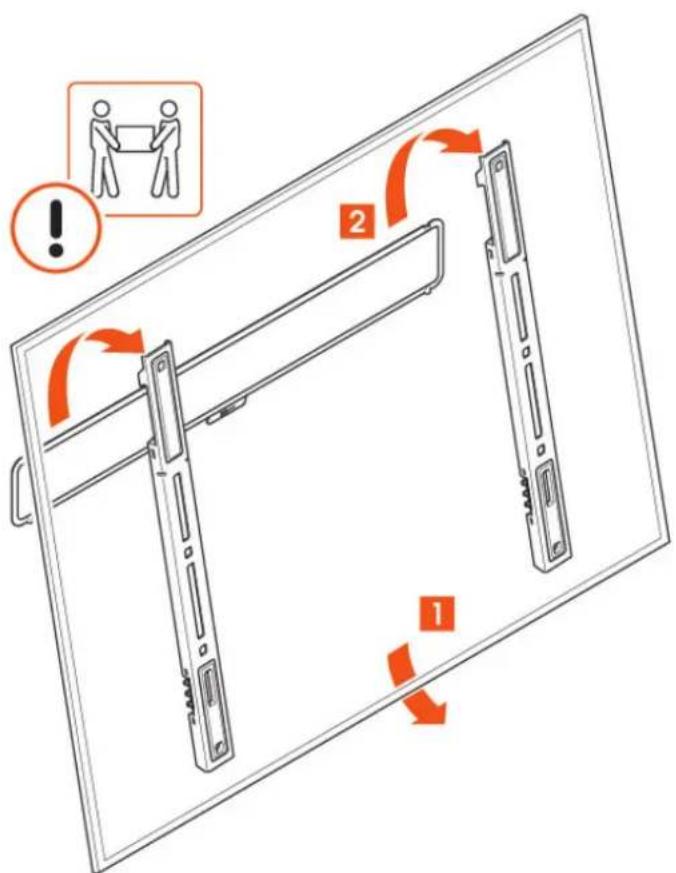

1. Débranchez les câbles de votre téléviseur.
2. Soulevez votre téléviseur pour le retirer du support d'interface et posez-le dans un endroit

Là encore, soulever votre téléviseur est un travail pour deux personnes. Demandez toujours l'aide.

Dites-nous ce que vous ressentez!

Votre opinion compte plus que vous ne le pensez. Elle nous aide à fabriquer de meilleurs aider d'autres clients à faire des choix éclairés.

Faites-nous part de vos commentaires et inscrivez-vous pour gagner des produits Vogel's!

Il suffit de visiter le site vogels.com/review pour partager ou consultez les conditions générales.

Vous avez un doute ? Vous n'êtes pas sûr ? Vous n'en pouvez plus ?

De nombreuses aides vous attendent, en ligne :

	[e-mail]/contact
	facebook.com/VogelsForSure/
	instagram.com/vogels_official/
	www.youtube.com/c/VogelsForSure

Dépannage simple

Vous avez trouvé un problème que vous ne pouvez pas résoudre ? Pas de panique... essaye

Problème Cause Solution
« Il me reste beaucoup de boulons, c'est normal ? »	Non, vous l'avez très bien fait! Vous n'avez besoin que de 4 boulons pour installer le support mural sur votre téléviseur. En raison des différents types de téléviseurs, nous avons inclus les tailles les plus courantes pour les téléviseurs les plus vendus.	Ne gaspillez pas les autres boulons, gardez-les!Vous pouvez les utiliser pour un autre téléviseur lorsque vous en achetez un nouveau ou l'utiliser ailleurs.
Mes vis se sont cassées dans le murpas percé assez profond ou que votre foret était émoussé, de sorte que trou est trop étroit et quaille de la vis comme indication de la vis est restée coincée.	Il se peut que vous n'avélisez un autre trou dans la plaque ..murale pour fixer le support mural au mur. Veillez à utiliser une perceuse bien laiguisée et de la bonne taille. Utilisez la provondeur à percer.
Ma couverture est coincée !	Si l'espace entre votre et votre support mural un peu trop étroit, les choses peuvent devenir difficiles à atteindre.	mDoussez un petit tournevis entre le mur et este support mural pour pousser les crochets vers le bas afin de les libérer.

Foire aux questions

Où puis-je demander les bons boulons mon téléviseur (un kit de service)?	Pouels que soient vos besoins, il vous suffit de contacter votre revendeur Vogel's local ou Vogel's. Cliquez ici pour contacter le service client Vogel's.
Où puis-je trouver des vidéos d'installation?	Cliquez ou touchez le bouton sur la première page de ce manuel. La vidéo d'installation se trouve sur la page produit de votre produit sur notre site web. Vous pouvez également la retrouver sur notre chaîne YouTube: www.youtube.com/c/VogelsForSure
« Et si j'ai besoin de pièces de rechange? »	Si vous avez besoin d'une pièce de rechangé veuillez contacter votre revendeur local ou Vogel's. Cliquez ici pour contacter le service client Vogel's.
Où puis-je trouver le gabarit de perçage?	Le gabarit de perçage est imprimé sur la carte d'incrustation dans la boîte. Vous pouvez le découper à votre convenance.
À quelle hauteur dois-je fixer mon téléviseur?	Le centre de votre téléviseur doit idéalement être placé à hauteur des yeux, lorsque vous êtes assis. Téléchargez et utilisez l'application gratuite DrillRightTM AR pour déterminer la hauteur du téléviseur et pour marquer le premier trou.
A quelle hauteur dois-je fixer mon téléviseur en cas de support inclinable?	Vogel's qu'un support mural avec fonction d'inclinaison est utilisé, votre téléviseur peut être monté au-dessus du niveau des yeux.
Quels boulons ou vis dois-je utiliser?	Vogel's propose un kit de montage complet avec tout le matériel de fixation inclus dans la boîte, pour votre téléviseur et votre mur. Il vous manque les bons boulons pour votre téléviseur? Veuillez contacter votre revendeur Vogel's local. Cliquez ici pour contacter le service client Vogel's.
Pourquoi utilisez-vous les chevilles Fischer©?	La cheville Fischer© DuoPower est largement considérée comme le meilleur standard en matière de chevilles. Choisissez ce qu'il y a de mieux!

Qu'est-ce que VESA ? VESA est un modèle standard de trous de fixation à l'arrière d'un téléviseur qui permet d'installer facilement de nombreux supports muraux TV standard sur votre téléviseur.

Passez au vert!

Nous nous soucions de la planète. Si vous vous débarrassez de l'emballage ou du support même, rendez-vous dans votre centre de recyclage local ou contactez votre mairie. Le recyclage important!

Merci encore d'avoir choisi Vogel's ! Comme tous les produits que nous fabriquons, votre nouv est fait de matériaux durables et repose sur une conception minutieuse. C'est pourquoi Vogel's offre une garantie de 15 ans pour les défauts de matériaux et de fabrication.

1. Vogel's garantit que si, pendant la période de garantie d'un produit, des défauts surviennent raison de défauts de fabrication et / ou de matériaux, il réparera ou, si nécessaire, remplace produit, à sa discrétion, gratuitement. Une garantie pour l'usure normale est expressément exclue.
2. Si la garantie est invoquée, le produit doit être envoyé à Vogel's, accompagné du docume d'achat original (facture, ticket de caisse ou reçu de caisse). Le document d'achat doit clai indiquer le nom du fournisseur et la date d'achat.

3. La garantie de Vogel's est nulle dans les cas suivants :

4. Si le produit n'a pas été percé, installé et utilisé conformément au mode d'emploi ;

5. Si le produit a été modifié ou réparé par quelqu'un d'autre que Vogel's ;
6. Si un défaut est dû à des causes externes (en dehors du produit) comme par exemple foudre, les nuisances aquatiques, le feu, les éraflures, l'exposition à des températures extrêmes, les conditions météorologiques, les solvants ou les acides, une mauvaise utilisation ou une négligence ;
7. Si le produit est utilisé pour un équipement différent de celui qui est mentionné sur ou dans l'emballage.

Vogel's Products BV - Hondsruglaan 93 - 5628 DB Eindhoven - Pays-Bas

Vogel's Products BV 2022 © Tous droits réservés.
