300481 - Carte électronique CSL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte d'extension PCIe Firewire
Marque	CSL
Modèle	300481
Interface	PCI Express
Ports	1x Firewire interne, 1x Firewire externe, 1x Mini Firewire externe
Alimentation	Prise Molex 4 broches
Chipset	Via VT6315
Compatibilité système	Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10
Contenu du colis	Carte PCIe Firewire, câble Firewire 4 pôles/6 pôles
Fonctions principales	Ajout de ports Firewire à un ordinateur de bureau
Installation	Montage dans un emplacement PCIe libre, connexion Molex, pilote auto-installé
Consignes de sécurité	Débrancher l'ordinateur avant montage, éviter contact avec les composants sensibles
Recyclage	Conforme DEEE (2012/19/EU), ne pas jeter aux ordures ménagères
Numéro d'enregistrement DEEE	94495668
Déclaration de conformité	Disponible auprès de CSL Computer GmbH & Co. KG

FOIRE AUX QUESTIONS - 300481 CSL

Quels systèmes d'exploitation sont compatibles avec la carte CSL 300481 ?

La carte est compatible avec Microsoft Windows XP, Vista, 7, 8, 8.1 et 10. Le pilote s'installe automatiquement.

Comment installer la carte PCIe Firewire ?

Débranchez l'ordinateur, ouvrez le boîtier, insérez la carte dans un emplacement PCIe libre, fixez-la avec une vis, puis connectez le câble Molex d'alimentation.

Quels ports sont disponibles sur la carte ?

La carte dispose de trois ports Firewire : un interne, un externe standard et un externe Mini Firewire.

La carte nécessite-t-elle une alimentation externe ?

Non, elle est alimentée par une prise Molex 4 broches directement depuis l'alimentation de l'ordinateur.

Quel chipset utilise la carte ?

Le chipset est le Via VT6315, garantissant une compatibilité fiable.

Le pilote est-il fourni sur CD ?

Aucun CD n'est nécessaire ; sous Windows XP et versions ultérieures, le pilote s'installe automatiquement via Plug and Play.

Puis-je utiliser cette carte sur un ordinateur portable ?

Non, cette carte est conçue pour ordinateur de bureau avec un emplacement PCI Express.

Que faire si la carte n'est pas reconnue ?

Vérifiez que la carte est bien enfoncée, que l'alimentation Molex est connectée et que le système d'exploitation est compatible. Essayez de redémarrer l'ordinateur.

La carte est-elle livrée avec un câble ?

Oui, un câble Firewire 4 pôles/6 pôles est inclus dans le colis.

Comment recycler cette carte en fin de vie ?

Conformément à la directive DEEE, ne jetez pas la carte aux ordures ménagères. Rapportez-la à un point de collecte ou renvoyez-la au fabricant.

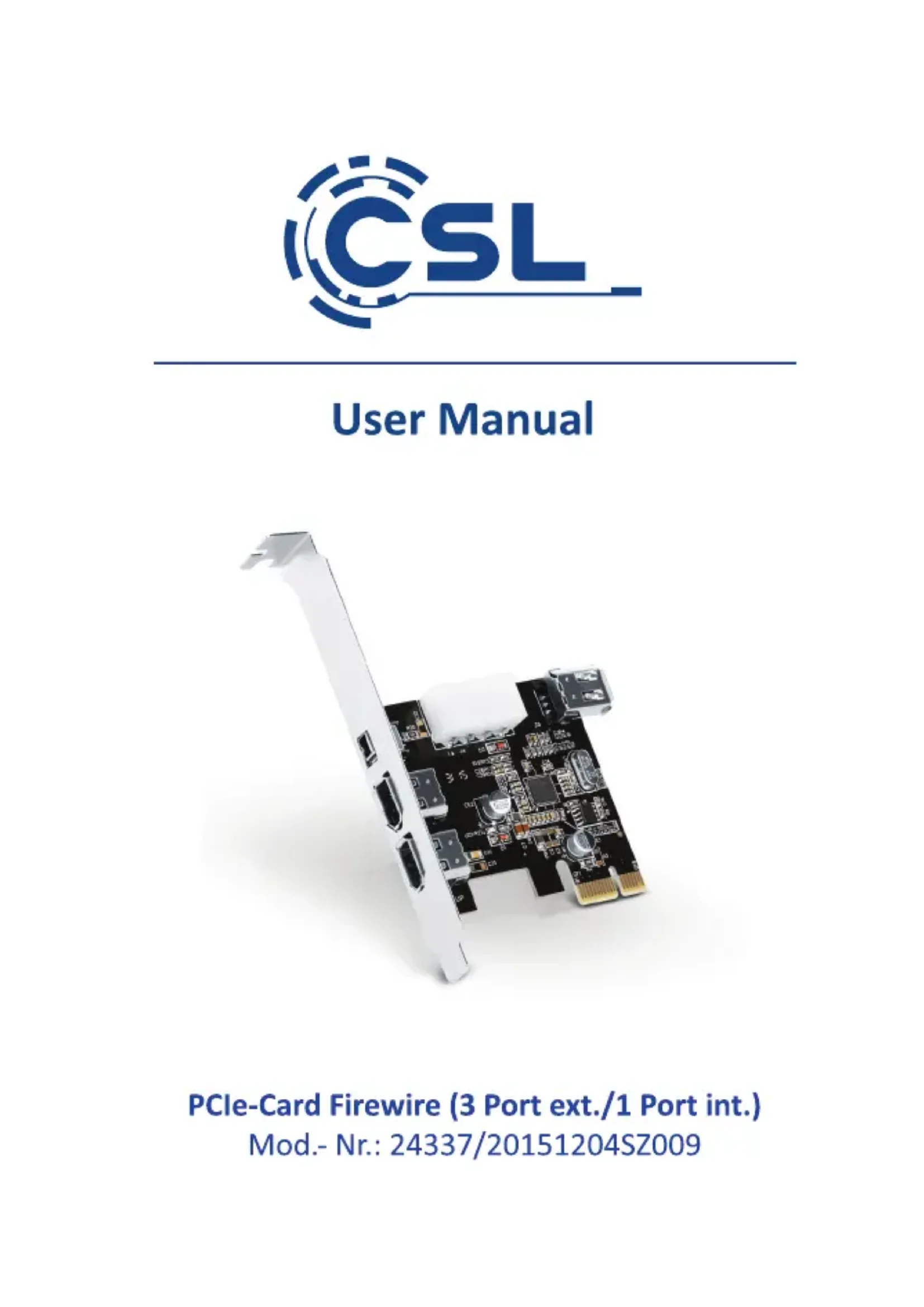

MODE D'EMPLOI 300481 CSL

Nous vous remercions d'avoir choisi un produit de CSL. Veuillez lire attentivement le mode d'emploi ci-après afin que cet appareil vous donne satisfaction pendant longtemps.

1 Volume de livraison

• Carte d'extension PCIe Firewire (3 ports ext. / 1 port int.)
  • Câble de raccordement Firewire à 4 pôles/6 pôles
• Consigne d'emploi sommaire

2 Données techniques

Interface	PCI Express
Sortie	1x prise Firewire – interne1x prise Firewire – externe1x prise MiniFirewire - externe
Alimentation en courant	Prise Molex 4 broches
Jeu de circuits	Via VT6315
Compatibilité	Microsoft Windows XP / Vista / 7 / 8 / 8.1 / 10

3 Montage

Veuillez débrancher entièrement votre ordinateur du réseau électrique avant de commencer le montage. Evitez tout contact avec les composants sensibles de la carte enfichable et de votre ordinateur.

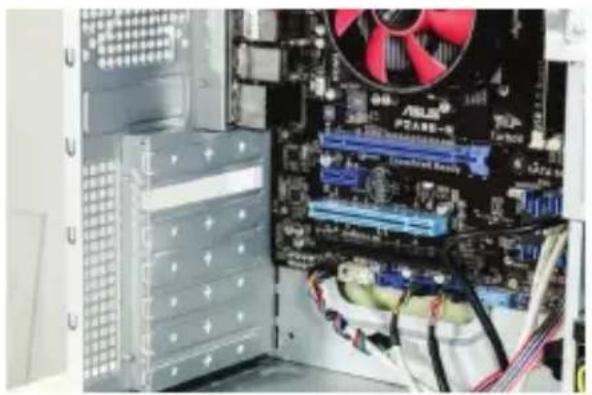

Ouvriez le boîtier de votre ordinateur. Ensuite, recherchez un emplacement PCI libre et enlevez précautionneusement la tôle à fente correspondante.

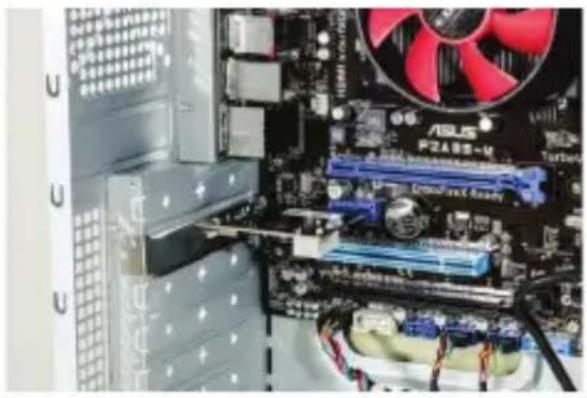

Insérez la carte PCI dans l'emplacement prévu à cet effet. Veillez à ce que la carte soit solidement logée dans son emplacement. Avec une vis, fixez ensuite la carte sur le boîtier du PC.

Insérez la fiche Molex dans la prise de raccordement sur la platine ; veuillez maintenir précautionneusement avec une main la carte PCIe sur de la prise de raccordement. Avec l'autre main, prenez ensuite le fiche Molex et raccordez-la à la platine.

4 Installation du pilote

L'installation du pilote sous Microsoft Windows XP ou une version supérieure s'effectue entièrement automatiquement. Après que vous avez démarré votre ordinateur, la carte PCIe est opérationnelle après quelques minutes.

5 Consignes de sécurité et exclusion de responsabilité

Veuillez ne jamais essayer d'ouvrir l'appareil afin de procéder à des réparations ou des transformations de votre propre initiative. Évitez tout contact avec les tensions secteur. L'appareil n'est hors tension que si la prise murale est débranchée. Ne court-circuitez en aucun cas le produit. En outre, n'oubliez pas de débrancher intégralement la prise murale en cas de non-utilisation ou d'orage. L'appareil ne doit pas être utilisé en extérieur. Il convient donc de l'utiliser exclusivement dans des locaux secs. Protégez-le contre une humidité relative élevée, l'eau et la neige. Éloignez impérativement l'appareil de températures extérieures élevées. Ne soumettez pas l'appareil à des variations subites de température ou à de fortes vibrations car les composants électroniques pourraient subir des dommages. Avant l'utilisation, vérifiez que l'appareil ne présente pas de dommages.

L'appareil ne doit pas être utilisé s'il a reçu un coup ou s'il a été endommagé d'une autre manière. Veuillez également respecter les dispositions et limitations nationales en vigueur. N'utilisez pas cet appareil à d'autres fins que celles décrites dans le présent guide. Ce produit n'est pas un jouet. Tenez-le hors de portée des enfants et des personnes atteintes de troubles mentaux. Utilisez l'appareil avec le socle fourni exclusivement. Les réparations ou modifications apportées à l'appareil par une personne autre que le fournisseur d'origine rendent les droits à garantie ou réclamation caduques. L'appareil doit exclusivement être utilisé par des personnes ayant lu et compris le présent guide. Les spécifications de l'appareil peuvent changer sans préavis spécifique. L'appareil doit exclusivement être utilisé par des personnes ayant lu et compris le présent guide.

6 Consignes concernant le recyclage

Les appareils électriques et électroniques ne doivent pas être jetés dans les ordures ménagères conformément à la directive européenne DEEE. Leurs composants doivent être recyclés ou revalorisés séparément, car des composants toxiques ou dangereux pourraient causer des dommages durables à l'environnement en cas de recyclage non conforme. En tant que consommateur, vous êtes tenu de retourner gratuitement les appareils électriques et électroniques arrivés en fin de vie à leur fabricant, à leur lieu de vente ou à des points de collecte publics prévus à cet effet conformément à la loi allemande relative aux appareils électriques. Le droit national compétent règle les détails à cet égard. Le symbole sur le produit, la notice d'utilisation et/ou l'emballage renvoie vers ces directives. Grâce à cette séparation des matières, à la revalorisation et au recyclage d'appareils usagés, vous contribuez de manière essentielle à la protection de notre environnement.

Directive DEEE: 2012/19/EU EUN° d'enregistrement DEE: 94495668

Par la présente, la société CSL Computer GmbH & Co. KG déclare que l'appareil 24337/20151204SZ009 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité dans son intégralité, contactez: CSL Computer GmbH & Co. KG, Sokelantstraße 35, 30165 Hanovre
