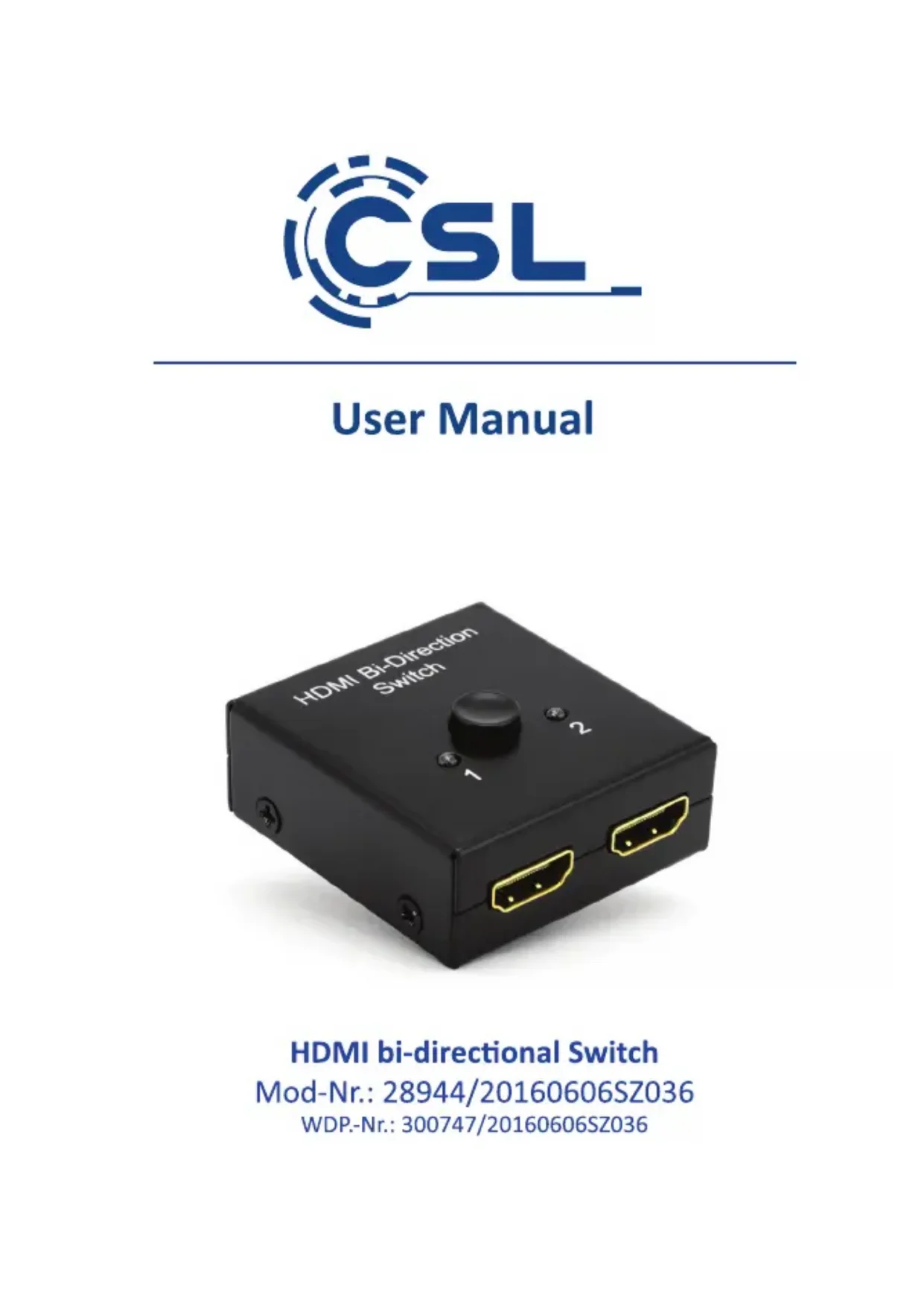

300747 - Commutateur HDMI CSL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI bidirectionnel 2 ports
Marque	CSL
Modèle	300747
Connecteurs	3x HDMI type A (femelle)
Modes de fonctionnement	2x1 (deux entrées, une sortie) ou 1x2 (une entrée, deux sorties)
Résolutions supportées	480i/480p, 576i/576p, 720p, 1080i/1080p, 2160p (4K)
Fréquence verticale	50/60 Hz
Bande passante vidéo	Jusqu'à 3,4 Gbit/s (340 MHz)
Alimentation	5 V via entrée HDMI (aucune alimentation externe requise)
Consommation électrique	Max. 5 W
Sélection des sources	Interrupteur physique sur le dessus du boîtier
Longueur maximale de câble HDMI pour 4K	5 m (somme des deux câbles utilisés)
Compatibilité HDCP	Oui (implicite car supporte toutes les résolutions)
Température de fonctionnement	Non spécifiée, usage en intérieur sec
Humidité	Éviter une humidité relative élevée
Nettoyage	Avec un chiffon sec ; ne pas utiliser de liquides
Recyclage	Ne pas jeter aux ordures ménagères, rapporter à un point de collecte DEEE

FOIRE AUX QUESTIONS - 300747 CSL

Comment utiliser le commutateur en mode 2x1 ?

Pour le mode 2x1 (deux entrées vers une sortie), branchez deux sources HDMI (lecteurs) sur les deux prises situées d'un côté du commutateur, puis branchez un écran (téléviseur ou moniteur) sur la prise unique de l'autre côté. Utilisez l'interrupteur supérieur pour sélectionner la source souhaitée.

Comment utiliser le commutateur en mode 1x2 ?

Pour le mode 1x2 (une entrée vers deux sorties), branchez une source HDMI sur la prise unique d'un côté, puis branchez deux écrans sur les deux prises de l'autre côté. L'interrupteur permet de sélectionner l'écran de destination.

Quelles résolutions sont supportées par le commutateur HDMI CSL 300747 ?

Le commutateur supporte les résolutions suivantes : 480i/480p, 576i/576p, 720p, 1080i/1080p et 2160p (4K). Il fonctionne en 50/60 Hz.

Le commutateur nécessite-t-il une alimentation externe ?

Non, le commutateur est alimenté directement par le câble HDMI de la source (5 V). Aucune alimentation secteur séparée n'est requise. La consommation maximale est de 5 W.

Puis-je utiliser des câbles HDMI de plus de 5 mètres pour la 4K ?

Pour une résolution 4K (2160p), la longueur totale des deux câbles HDMI (source + écran) ne doit pas dépasser 5 mètres. Au-delà, une perte de qualité ou de signal peut survenir.

Comment sélectionner l'entrée ou la sortie active ?

Un interrupteur physique situé sur le dessus du boîtier permet de basculer entre les deux sources (mode 2x1) ou entre les deux sorties (mode 1x2). Appuyez simplement pour changer la voie active.

Le commutateur est-il compatible avec le HDCP ?

Oui, le commutateur est compatible HDCP car il prend en charge les résolutions jusqu'à 4K, ce qui implique la gestion des protocoles de protection des contenus.

Que faire en cas de perte de signal ou d'image ?

Vérifiez que les câbles HDMI sont correctement branchés et que la longueur n'excède pas 5 m pour la 4K. Essayez de changer la position de l'interrupteur. Assurez-vous que les sources sont allumées. Si le problème persiste, testez avec d'autres câbles.

Comment entretenir et nettoyer le commutateur ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager les composants électroniques.

Puis-je brancher deux écrans simultanément en mode 1x2 ?

Oui, mais un seul écran à la fois reçoit le signal. L'interrupteur vous permet de choisir quel écran est actif. Les deux écrans ne peuvent pas afficher la même image en même temps.

MODE D'EMPLOI 300747 CSL

Nous vous remercions d'avoir choisi un produit de CSL. Veuillez dire attentivement le mode d'emploi ci-après afin que cet apparéil vous donne satisfaction pendant longtemps.

1 Volume de livraison

Commutateur HDMI bidirectionnel 2 ports Mode d'emploi

2 Données techniques

Raccordements	3x HDMI Prise
Affectation des raccordements en mode 2x1	• 1x sortie HDMI • 2xentrée HDMI
Affectation des raccordements en mode 1x2	• 2x sortie HDMI • 1xentrée HDMI
Résolutions prises en charge	• 480i/480p • 576i/576p • 720p • 1080i/1080p • 2160p (4K)
Bande de fréquences verticalie	50/60 Hz
Bande passante video的前提 in charge	Jusqu'à 3,4Gbit/s / 340 MHz
Alimentation en courant	5V, via entrée HDMI (aucune alimentation en courant séparée requise)
Consommation de courant	max. 5W

3 Propriétés

Avec le commutateur HDMI bidirectionnel, vous pouvezCHOISIR en tout comport entre deux modes d'exploitation differents, lesquels sont expliqués plus précisé dans le tableau ci-après.

Mode 2x1	• Raccordement de deux lecteurs HDMI sur un récepteur, tel qu'un télévisueur ou un monitreur • Seul un des deux signaux peut être transmis au récepteur
Mode 1x2	• Raccordement d'un seul lecteur HDMI sur deux récepteurs, tel que des téléviseurs ou des moniteurs • Le signal peut être seulement transmis à un des deux récep-teurs

4 Mise en service

Enlevez le commutateur HDMI de l'emballage et éteignez tous les apparciels que vous désírez raccarder.

Afin d'activer le mode 2x1, raccordez les deux lecteurs via des cables HDMI appropriés. Insérez les cables sur le côte, lesquels disposent de deux prises HDMI. Raccordez ensuite votre dispositif d'affichage à la prise HDMI, place sur l'autre côte du commutateur, à l'aide d'un autre cable HDMI. L'appareil est maintainant opérationnel.

L'interrupteur situé sur la partie supérieure du produit sert à la sélection du signal souhaïte, qui doit être transmis au dispositif d'affichage.

Au cas où vous désiréez exploiter le mode 1x2, inséréz les cables HDMI de vos dispositifs d'affichage sur le côte du commutateur doté de deux prises de raccordement. Raccordez le cable du lecteur à la prise sur le côte opposé. Le commutateur est maintainant fonctionnel.

L'interrupteur situé sur le côte supérieur du produit sert à la sélection du récep-teur souhaïte, auquel le signal doit être transmis.

Remarque: En cas de résolution de 2160p (4K), les cables HDMI doivent être utilisés avec une longueur maximaque de 5m , ici vaut pour les sommes des longueurs des deux cables raccordés. (longueur cable 1 + longueur cable 2 = 5m). Dans le cas contraire, il peut y avoir une diminution de la qualité ou une perte de signal.

5 Consignes de sécurité et exclusion de responsabilité

Veuilze ne jamais essayer d'ouvir l'appareil afin de proceder à des réparations ou des transformations de votre propre initiative. Évitez tout contact avec les tensions sector. L'appareil n'est hors tension que si la prise murale est débranchée. Ne court-circuit en aucun cas le produit. En outre, n'oublie pas de débrancher intégralement la prise murale en cas de non-utilisation ou d'orage. L'appareil ne doit pas être utilisé en extérieur. Il convient donc de l'utiliser exclusivement dans des locaux secs. Protègez-le contre une humidité relative élevée, l'eau et la neige. Éloignez impérativement l'appareil de tempêtes extérières élevées. Ne soumette pas l'appareil à des variations subites de température ou à de fortes vibrations car les composants électroniques pouraient subir des dommages.

Avant l'utilisation, vérifie que l'appareil ne présente pas de dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou s'il a été endommage d'une autre manière. Veuillez également respecter les dispositions et limitations dans en vigueur. N'utilisez pas cet apparil à d'autres fines que celles décrites dans le précédent guide. Ce produit n'est pas un jouet. Tenez-le hors de portée des enfants et des personnes atteintes de troubles mentals. Utilisez l'apparil avec le socle fourni exclusivement. Les réparations ou modifications apportées à l'apparil par une personne autre que le fournisseur d'origine rendent les droits à garantie ou réclamation caduques. L'appareil doit exclusivement être utilisé par des personnes ayant lu et compris le précédent guide. Les specifications de l'apparil peuvent changer sans préavis spécifique. L'appareil doit exclusivement être utilisé par des personnes ayant lu et compris le précédent guide.

6 Consignes concernant le recyclage

Les apparèts électriques et électroniques ne doivent pas être jetés dans les ordures menagères conformément à la directive française DEEE. Leurs composants doivent être recyclés ou revalorisés séparément, car des composants toxiques ou dangereux pourrait cause des dommages durables à l'environnement en cas de recyclage non conforme. En tant que consommateur, vous étés tenu de returner gratuitelement les apparèts électriques et électroniques arrivés en fin de vie à leur fabricant, à leur lieu de vente ou à des points de collecte publicsPrevus

à cet effet conformément à la loi allemande relative aux apparéils électriques. Le droit national compétent régèle les détails à cet égard. Le symbole sur le produit, la notice d'utilisation et/ou l'emballage renvoie vers ces directives. Grace à cette séparation des matières, à la revalorisation et au recyclage d'apparéils usages, vous contribuez de manière essentielle à la protection de notre environnement.

Directive DEEE:2012/19/EU EUN d'enregistrement DEE:94495668

Par la presente, la société CSL Computer GmbH & Co. KG déclare que l'appareil 28944/20160606S2036 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité dans son intégralité, contactez: CSL Computer GmbH & Co. KG, Sokelantstraße 35, 30165 Hanovre
