Type de produit	Minuteur mécanique programmable
Marque	Arendo
Modèle	300809
Tension d'alimentation	230 V CA, 50 Hz
Charge maximale	16(4) A / 3680 W
Type de programmation	Mécanique à segments
Pas de programmation	15 minutes
Nombre de segments	96 (24 heures)
Affichage d'état	LED rouge
Fonction marche manuelle	Interrupteur ON/OFF/AUTO
Indice de protection	IP20 (usage intérieur sec)
Matériau	Plastique ABS
Couleur	Blanc
Dimensions (approx.)	85 x 85 x 85 mm
Poids (approx.)	150 g
Garantie	2 ans

FOIRE AUX QUESTIONS - 300809 Arendo

Comment régler l'heure actuelle sur le minuteur ?

Tournez l'anneau intérieur et les barres de défilement dans le sens des aiguilles d'une montre jusqu'à ce que la flèche rouge pointe vers l'heure actuelle indiquée sur l'anneau intérieur.

Comment programmer les plages horaires de mise sous tension ?

Enfoncez les barres de défilement bleues correspondant aux créneaux de 15 minutes souhaités. Une barre enfoncée signifie que le courant circule pendant ce créneau. Les barres sorties coupent le courant.

Peut-on utiliser le minuteur pour un appareil de forte puissance ?

Oui, mais la charge maximale est de 16 A en résistif ou 4 A en inductif, soit 3680 W max. Ne dépassez pas ces limites.

Comment activer manuellement l'appareil connecté en dehors des programmations ?

Utilisez l'interrupteur sur le côté droit du minuteur. Placez-le sur ON pour une alimentation continue, ou vers le symbole de l'horloge pour revenir en mode programmé.

Le minuteur est-il adapté à une utilisation en extérieur ?

Non, il est conçu uniquement pour une utilisation en locaux secs à l'intérieur. Ne l'exposez pas à l'humidité, à l'eau ou à la neige.

Que faire si le minuteur ne fonctionne plus ?

Vérifiez d'abord la prise et l'appareil connecté. Assurez-vous que la programmation est correcte et que l'interrupteur n'est pas sur ON. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le minuteur ?

Débranchez-le avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Le minuteur est-il adapté pour des enfants ?

Non, ce n'est pas un jouet. Conservez-le hors de portée des enfants et des personnes ayant des capacités mentales réduites.

Comment recycler le minuteur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans un point de collecte DEEE ou rapportez-le au magasin. Il contient des composants recyclables.

Où trouver la déclaration de conformité ?

Contactez WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre, Allemagne.

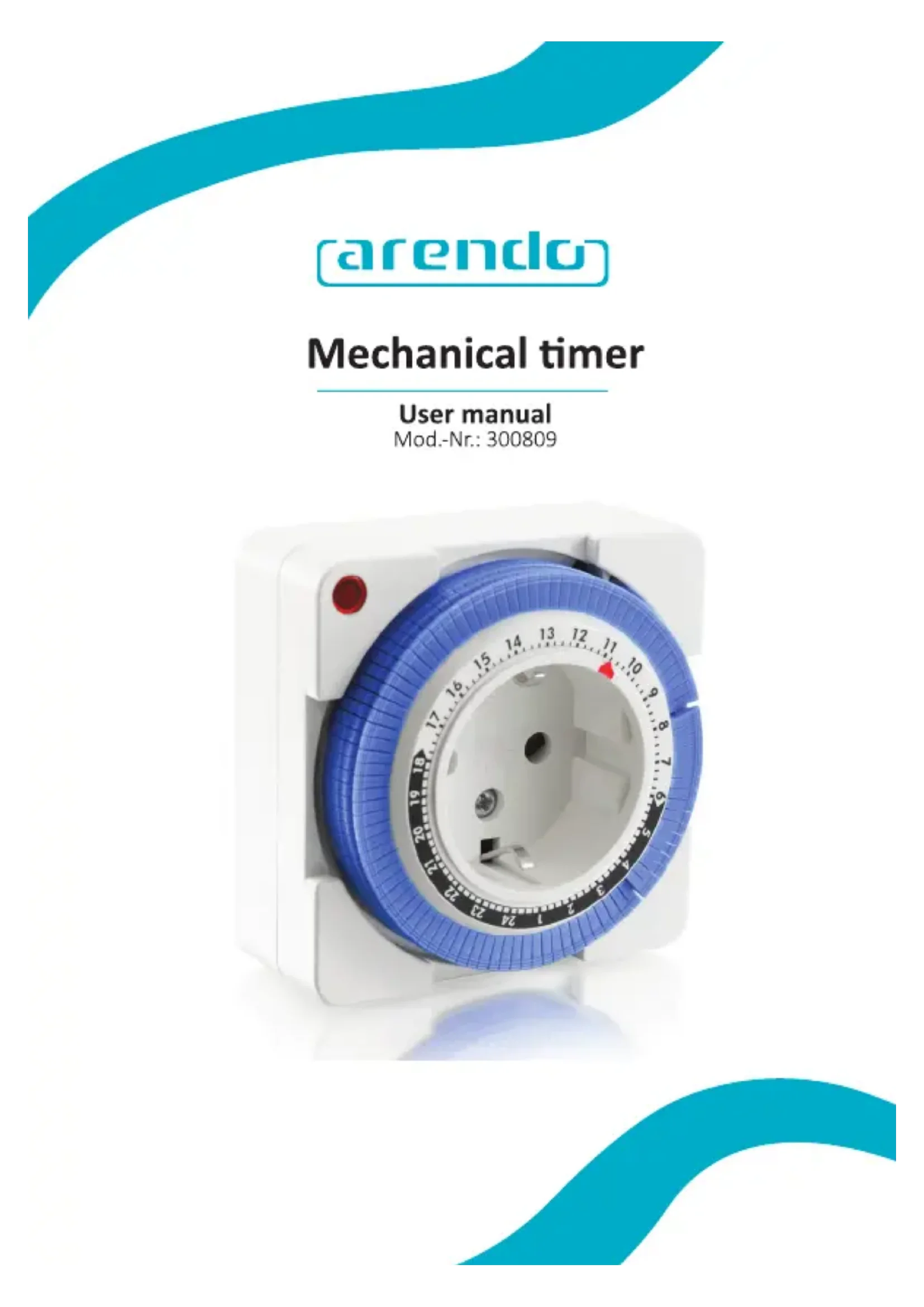

MODE D'EMPLOI 300809 Arendo

Nous vous remercions d'avoir choisi un produit d'Arendo. Afin que vous puissiez profiter durablement de votre nouvel achat, veuillez lire attentivement le guide de démarrage rapide ci-dessous.

1 Contenu de la livraison

• Minuterie mécanique
• Mode d'emploi

2 Caractéristiques techniques

Tension électrique	230V CA, 50 Hz
Charge maximale	16(4) A / 3680 W
Caractéristiques	• Affichage d'état• activation manuelle par interrupteur séparé

3 Mise en service

Sortez le produit de l'emballage et retirez tout matériau d'emballage.

Sur la minuterie, les 24 heures d'un jour sont divisées en 96 sections individuelles de 15 minutes. À l'aide des 96 barres de défilement bleues qui sont arrangées en forme circulaire sur l'avant de l'appareil vous pouvez fixer individuellement les heures, durant lesquelles le courant doit circuler.

L'anneau intérieur représente, avec les valeurs 1-24, le moment de la journée en heures et est fermement lié aux barres de défilement. Donc, l'indication de temps sur l'anneau intérieur est assignée aux barres de défilement adjacentes.

Si vous enfoncez une des barres sur la minuterie, alors le courant circule durant le temps correspondant. Si une barre est sortie, alors l'appareil qui est attaché à la minuterie est éteint durant la période de temps correspondante.

Une fois que vous avez réglé la minuterie conformément à vos souhaits, il est nécessaire de fixer l'heure actuelle. Tournez l'anneau intérieur et les barres de défilement dans le sens des aiguilles d'une montre jusqu'à ce que la flèche rouge à l'avant du produit pointe à la valeur de l'anneau intérieur qui correspond à l'heure actuelle.

installée et mise à la terre conformément aux prescriptions, et connectez l'appareil dont l'alimentation électrique doit être contrôlée.

La minuterie est maintenant prête à l'emploi. Lorsque le passage du courant dans l'appareil connecté est activé, l'affichage d'état sur l'avant de la minuterie s'allume en rouge. Si le passage est bloqué, l'affichage s'éteint.

4 Activation manuelle

Si vous voulez utiliser l'appareil qui est connecté à la minuterie en dehors des intervalles réglés, vous disposez de l'interrupteur sur le côté droit de la minuterie.

Placez l'interrupteur sur « ON », pour alimenter de façon durable l'appareil connecté. Glissez l'interrupteur dans le direction du symbole de l'horloge afin d'activer de nouveau la temporisation.

5 Consignes d'utilisation importantes

• pour utilisation en locaux secs uniquement.
• Veuillez ne pas brancher en série.
- Sans tension uniquement lorsque la fiche est retirée.

6 Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est pas approuvé pour une utilisation en extérieur, utilisez-le exclusivement dans un endroit sec. Protégez-le d'un taux d'humidité élevé, de l'eau et de la neige. N'exposez pas l'appareil à des températures élevées. N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations, car cela pourrait endommager les éléments électroniques. Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser. Ne pas utiliser l'appareil s'il a subi un choc ou qu'il a été endommagé d'une quelconque autre manière. Veillez à respecter les dispositions et les restrictions nationales. N'utilisez pas l'appareil dans un autre but que celui indiqué dans les instructions. Cet appareil n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux. Toute modification ou réparation qui n'a pas été effectuée par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en

garantie. L'utilisation de l'appareil est réservée aux personnes qui ont lu et compris les présentes instructions. Les spécifications de l'appareil peuvent être modifiées sans notification préalable.

7 Indications de recyclage

Les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères, conformément à la directive DEEE. Leurs éléments doivent être recyclés ou éliminés séparément, car une élimination inappropriée d'éléments toxiques et dangereux pourrait porter préjudice à l'environnement. Conformément à la loi relative aux appareils électroniques, en tant que consommateur, vous êtes obligé de ramener gratuitement les appareils électriques et électroniques arrivés en fin de vie au fabricant, au point de vente ou dans un point de collecte prévu à cet effet. La loi de chaque pays règle les détails connexes. Le symbole sur le produit, le manuel d'utilisation et/ou l'emballage indique lesdites dispositions. Avec ce type de séparation des matières, de recyclage et d'élimination des appareils usagés, vous prenez part activement à la protection de notre environnement.

Directive DEEE: 2012/19/EU EUN° d'enregistrement DEE: 94495668

Par la présente, la société WD Plus GmbH déclare que l'appareil 300809 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
