Type de produit	Routeur professionnel
Marque	Mikrotik
Modèle	CCR2116-12G-4S+
Processeur	16 cœurs ARM 64 bits
Ports Ethernet	12 x Gigabit RJ45
Ports SFP+	4 x 10 Gigabit SFP+
Système d'exploitation	RouterOS v7 (niveau licence 6)
Alimentation	2 entrées AC 100-240 V, double alimentation redondante
Consommation électrique	60 W max (sans modules SFP+)
Dimensions (L x P x H)	443 x 329 x 44 mm (1U, montage en rack)
Poids	3,5 kg
Température de fonctionnement	0 °C à +60 °C
Indice de protection IP	IP20
Fonctions principales	Routage, pare-feu, VPN (IPsec, OpenVPN, WireGuard), QoS, VLAN, BGP, OSPF, MPLS
Gestion	WebFig, WinBox, CLI (SSH), API
Sécurité	Pare-feu avec filtrage par état, liste d'accès, protection DoS, certificats SSL
Mise à jour firmware	Via WebFig, WinBox ou FTP ; nécessite RouterOS v7.10.1 minimum pour conformité
Entretien et nettoyage	Déconnecter l'alimentation avant nettoyage. Utiliser un chiffon sec, pas de liquide.
Pièces détachées et réparabilité	Alimentation remplaçable (2 modules en option). Pas de pièces réparables par l'utilisateur. Contacter un professionnel.
Informations générales	Produit de classe A. Installation par professionnel qualifié. Conforme aux normes CE, UKCA, IC.

FOIRE AUX QUESTIONS - CCR2116-12G-4S+ Mikrotik

Comment connecter mon CCR2116-12G-4S+ pour la première fois ?

Connectez votre PC au port Ethernet1. Mettez l'appareil sous tension. Configurez l'adresse IP de votre carte réseau en 192.168.88.2/24. Ouvrez http://192.168.88.1 dans un navigateur pour accéder à l'interface WebFig. Le nom d'utilisateur par défaut est admin sans mot de passe.

Quel système d'exploitation utilise ce routeur ?

Le CCR2116-12G-4S+ fonctionne sous RouterOS v7 de MikroTik. La version minimale requise pour la conformité réglementaire est la v7.10.1. Vous pouvez mettre à jour via WebFig ou WinBox.

Quels sont les ports disponibles sur le CCR2116-12G-4S+ ?

Il dispose de 12 ports Gigabit Ethernet (RJ45) et de 4 ports SFP+ 10 Gigabit. Tous les ports peuvent être utilisés pour le routage, le switching ou l'agrégation.

Puis-je utiliser des modules SFP+ de marques autres que MikroTik ?

Oui, mais MikroTik recommande d'utiliser des modules compatibles avec leur matériel. En cas de problème, vérifiez la liste de compatibilité sur le site officiel. Certains modules génériques peuvent ne pas fonctionner correctement.

Comment réinitialiser le mot de passe administrateur ?

Si vous avez perdu le mot de passe, maintenez le bouton Reset enfoncé pendant 5 secondes jusqu'à ce que le voyant clignote. Cela réinitialise la configuration aux paramètres d'usine sans effacer les données.

Quels sont les protocoles de routage supportés ?

Le CCR2116-12G-4S+ supporte de nombreux protocoles : BGP, OSPF, RIP, MPLS, VRRP, et le routage statique. Il est idéal pour les réseaux de petite et moyenne envergure.

Est-il compatible avec les assistants vocaux ou la domotique ?

Non, ce routeur est destiné à un usage professionnel et ne dispose pas d'intégration avec les assistants vocaux. Toutefois, il peut être contrôlé via des scripts ou une API REST.

Comment configurer un VPN sur le CCR2116-12G-4S+ ?

Dans RouterOS, allez dans le menu PPP ou Interfaces pour créer un tunnel. Vous pouvez utiliser IPsec, OpenVPN, WireGuard ou PPTP. Assurez-vous que les ports nécessaires sont ouverts dans le pare-feu.

Que faire si l'appareil ne démarre pas ?

Vérifiez d'abord l'alimentation : les deux entrées AC doivent être branchées si vous utilisez la redondance. Essayez de démarrer avec une seule alimentation. Si rien ne se passe, contactez le support technique MikroTik.

Où trouver le manuel complet et les mises à jour ?

Le manuel complet est disponible sur https://mt.lv/um-fr ou en scannant le QR code sur l'étiquette. Les mises à jour firmware se trouvent sur la page produit : https://mikrotik.com/products.

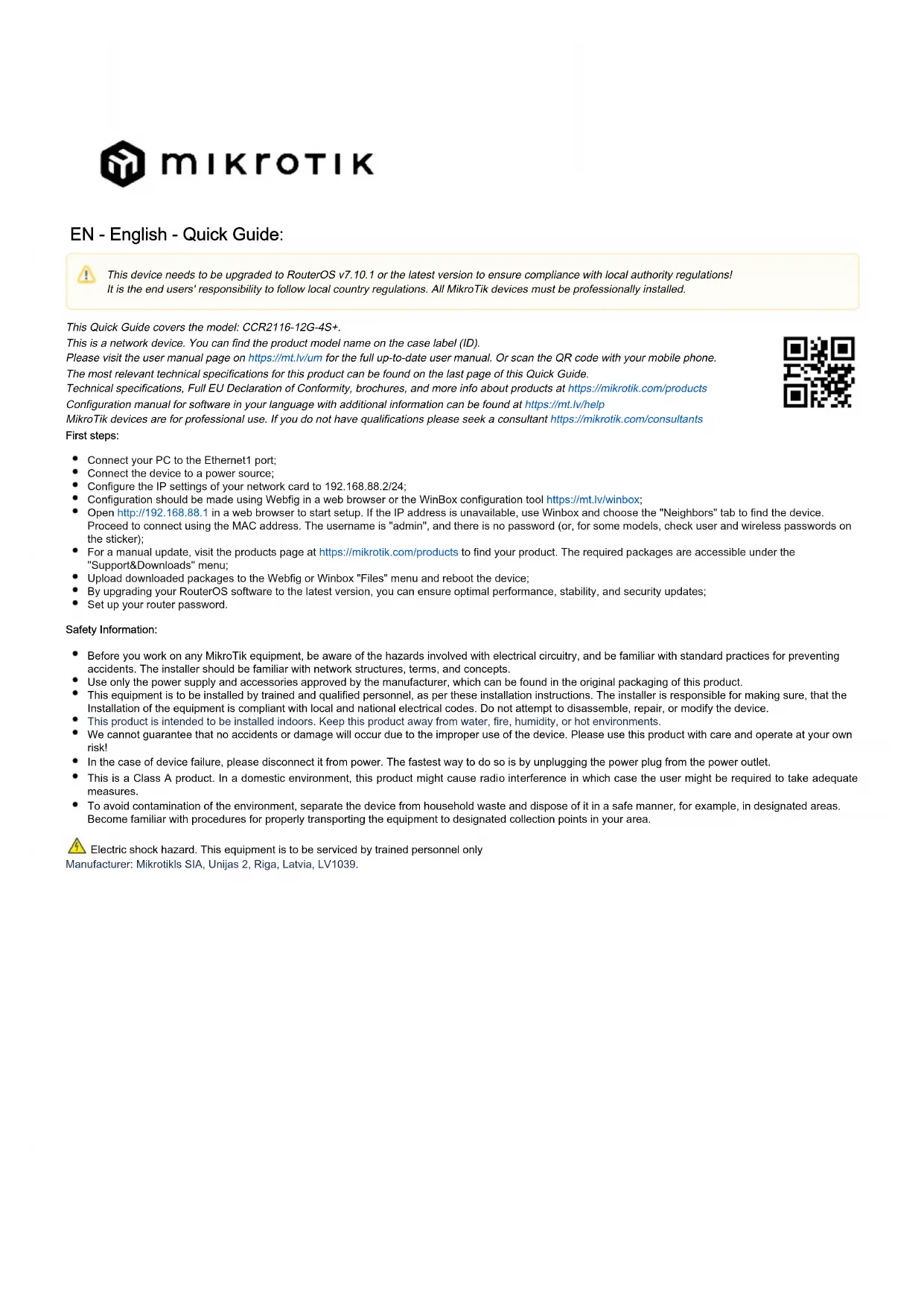

MODE D'EMPLOI CCR2116-12G-4S+ Mikrotik

Cet appeareil doit etre mis a niveau vers RuterOS v7.10.1 ou la demiere version pour garantir la conformite aux reglementations des autorites locales. Il est de la responsabilité des utilisateurs finals de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent etre installés par un professionnel.

Ce guide rapide couvre le modele: CCR2116-12G-4S+.

Ceci est un périhérique réseau. Vous pouvez tracer le nom du modele du produit sur l'etiquette du boitier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec voitre tellephone portable.

Les specifications techniques les plus importantes de ce produit se trouvent sur la derniere page de ce guide rapide.

Spications techniques, dearation de conformite UE complte brochures et plus d'informations sur les produits sur https:/mikrotik.com /products

Voutrouvez le manuel de configuration du logiciel dans voire langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuilles consulter un consultant https://mikrotik.com/consultants

Premiers pas:

Connectez votre PC au port Ethernet1;
- Connectez l'appareil à une source d'alimentation;
- Configurez les paramétres IP de votre carte réseau à 192.168.88.2/24;
La configuration doit etre effectue a laide de Webfg dans un navigateur web ou de loutil de configuration WinBox https://mt.lvwinbox;
Ouvrez http://192.168.88.1 dans un navigateur Web pour démarrer la configuration. Si l'adresse IP n'est pas disponible, utilisez Winbox et sélectionnez l'onglet "Neighbors" pour trouver le périhérique. Procedez à la connexion en utilisant l'adres MAC. Le nom d'utiliser est "admin", et il n'y a pas de mot de passé (ou, pour certains modéles, vérifie les mots de passé utilisé et sans fil sur l'autocollant);
Pour une mise a jour manuelle, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les packages requis sont accessibles dans le menu "Support&Downloads";
- Téchéchargez les packages téléchargés dans le menu "Files" de Webfig ou Winbox et redémarrez l'appareil ;
En mettant a jour voite logiciel RuterOS à la derniere version, you pouze assurer des performances optimales, la stabilite et des mises à jour de securite ;
- Configurez le mot de passer de votre routeur.

Information sur la sécurité:

Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
- Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
- Cet équipement doit etre instalé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipment est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
- Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnementés chauds.
- Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
- En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
- Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amné à prendre des mesures équates.
Pour éviter la contamination de l'environnement, séparez l'appareil des déchets menagers et éliminez-le de manière sure, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipment vers les points de collecte désignés dans votre région.

Risque de chic electrique. Cet équipement doit etre entretenu unquement par du personnel qualifie Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uredaj potrebno nadograditi na RouterOS v7.10.1 ili najnoviju verziju kako bi se osigurala sukladnost s lokalmim propisima. Odgovornost krajnjih korisnika je da slijede lokalne propise. Svi MikroTik uredaji moraju biti profesionalno instalirani.

Ovaj brzi vodicPokrivamodel:CCR2116-12G-4S+.

L'émetteur/recepteur exempt de licence contenu dans le present apparéel est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicable aux apparéels radio exemples de licence. L'exploitation est autorisée aux deux conditions suivantes : 1) L' apparéil ne doit pas produit de brouillage; 2) L' apparéil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromitre le fonctionnement.

Cet appeareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CANICES-003(A)/NMB-003(A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones tecnicas / (RU) Techniques xapaKternci:
(EN) Product Power Input Options	(EN) IP class of the enclosure	(EN) Operating Temperature
(DE) Produkt Stromquellen Optionen	(DE) IP-Klasse des Gehäuses	(DE)Betriebstermperatur
(FR) Options d'entree d'alimentation du produit	(FR) Classe IP du boitier	(FR) température de fonctionnement
(IT) Opzioni di ingresso alimentazione del prodotto	(IT) Classe IP della custodia	(IT) temperatura di esercizio
(ES) OPCiones de entrada de energia del produit	(ES) Clase de IP del recinto	(ES) Temperatura de funzonamento
(RU) Papametbrs bXodnoi moaHocStn pOdukta	(RU) Klassc 3aunbI kOpnyca IP	(RU) Pa6ouaY TempepaTura
2 AC inputs (100 - 240 V AC) IP20		0°..+60°C±
