CSS610-8G-2S+IN - Commutateur Mikrotik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau administrable
Marque	MikroTik
Modèle	CSS610-8G-2S+IN
Dimensions (L x P x H)	200 x 110 x 27 mm
Poids	370 g
Alimentation	Jack DC 12-57 V CC ou PoE sur port Ethernet 12-57 V CC ; adaptateur fourni 24 V / 0,8 A
Consommation électrique	19,2 W max (0,8 A sous 24 V)
Ports	8 ports Gigabit Ethernet (RJ45) + 2 ports SFP+ (10 Gbit/s)
Système d'exploitation	SwitchOS (interface web)
Classe IP	IP20
Température de fonctionnement	0 °C à +60 °C
Installation	Intérieur, montage sur surface plane ou rack (kit non fourni)
Fonctions principales	VLAN, QoS, Mirroring, agrégation de liens, gestion VLAN, configuration via navigateur
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec non pelucheux ; éviter l'humidité et les solvants
Sécurité	Installation par un professionnel ; utiliser uniquement l'alimentation approuvée ; ne pas démonter ; respecter les réglementations locales
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; en cas de panne, contacter le support MikroTik ou un revendeur agréé
Informations générales	Produit de classe A (usage professionnel) ; fabricant : Mikrotīkls SIA, Lettonie

FOIRE AUX QUESTIONS - CSS610-8G-2S+IN Mikrotik

Quelle est l'adresse IP par défaut pour accéder à l'interface de gestion ?

L'adresse IP de gestion par défaut est 192.168.88.1 ou 192.168.88.2 (selon le modèle). Utilisez le nom d'utilisateur admin sans mot de passe.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé à l'avant) pendant environ 10 secondes jusqu'à ce que le voyant clignote. Relâchez-le ; l'appareil redémarrera avec les réglages par défaut.

Puis-je alimenter le commutateur via PoE ?

Oui, le commutateur accepte une alimentation PoE sur le port Ethernet (12-57 V CC). Vous pouvez utiliser un injecteur PoE ou un switch PoE compatible.

Quelle est la consommation électrique maximale ?

La consommation maximale est d'environ 19,2 W (0,8 A sous 24 V). L'adaptateur fourni est de 24 V / 0,8 A.

Comment mettre à jour le firmware du commutateur ?

Téléchargez la dernière version de SwitchOS depuis le site MikroTik. Connectez-vous à l'interface web (via l'IP par défaut), allez dans l'onglet Update, sélectionnez le fichier et cliquez sur Mettre à jour. L'appareil redémarrera automatiquement.

Puis-je utiliser des câbles fibre avec les ports SFP+ ?

Oui, les ports SFP+ acceptent des modules optiques ou cuivre. Vous pouvez utiliser des modules SFP+ 10 Gbit/s pour fibre ou cuivre (SFP+ 10GBase-T) selon vos besoins.

Quelle tension d'alimentation est recommandée ?

Le commutateur fonctionne avec une tension continue de 12 à 57 V CC, via le jack DC ou le PoE. L'adaptateur fourni est de 24 V.

Le commutateur est-il montable en rack ?

Oui, il est montable en rack mais le kit de montage n'est pas inclus. Vous pouvez utiliser un kit de montage en rack standard (vendu séparément) compatible avec les dimensions du boîtier.

Comment sécuriser l'accès à l'interface de gestion ?

Changez immédiatement le mot de passe par défaut de l'utilisateur admin via l'interface web. Utilisez un mot de passe fort et, si possible, limitez l'accès aux adresses IP autorisées dans les paramètres de sécurité.

Que faire en cas de panne ou de dysfonctionnement ?

Débranchez l'alimentation. Vérifiez les connexions et l'état des câbles. Si le problème persiste, consultez la notice complète sur mt.lv/um-fr ou contactez le support MikroTik via leur site web. Ne tentez pas de réparer vous-même l'appareil.

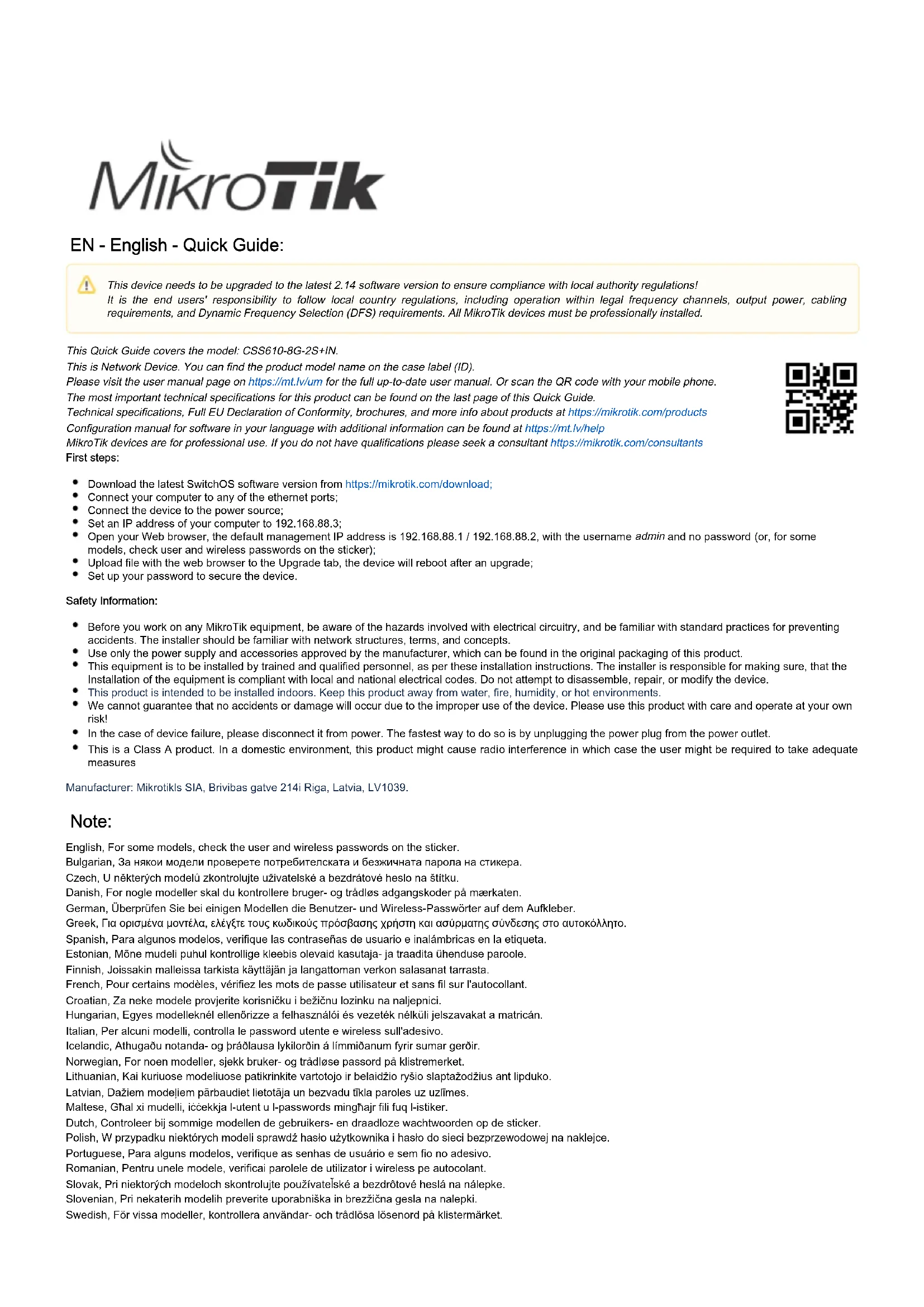

MODE D'EMPLOI CSS610-8G-2S+IN Mikrotik

French, Pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant.

Croatian, Za neke modele provjerite korisničku i bežičnu lozinku na naljepnici.

Cet appareil doit être mis à niveau vers la dernière version 2.14 du logiciel pour garantir la conformité aux réglementations des autorités locales! Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la sortie les exigences d'alimentation, de câblage et de sélection dynamique de fréquence (DFS). Tous les appareils MikroTik doivent être installés par des professionnels.

Ce guide rapide couvre le modèle: CSS610-8G-2S+IN.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Téléchargez la dernière version du logiciel SwitchOS sur https://mikrotik.com/download;
• Connectez votre ordinateur à l'un des ports Ethernet;
• Connectez l'appareil à la source d'alimentation;
• Définissez une adresse IP de votre ordinateur sur 192.168.88.3;
• Configurez votre mot de passe pour sécuriser l'appareil.

- Ouvrez votre navigateur Web, l'adresse IP de gestion par défaut est 192.168.88.1 / 192.168.88.2, avec le nom d'utilisateur admin et aucun mot de passe;

- Téléchargez le fichier avec le navigateur Web dans l'onglet Mise à Update, l'appareil redémarrera après une mise à niveau;

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
  • Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates

Fabricant: Mikrotikls SIA, Brivibas gatve 214i Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Варианты входной мощности продукта	(EN) DC Adapter Output Specification, (V/A)(DE) Ausgangsspezifikationen des Gleichstromadapters, (V/A)(FR) Spécifications de sortie de l'adaptateur de courant continu, (V/A)(IT) Specifiche di uscita dell'adattatore di corrente continua,(V/A)(ES) Especificaciones de salida del adaptador de corriente continua, (V/A)(RU) Выходные характеристики адаптера постоянного тока, (B/A)		(EN) IP class of the enclosure(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature (DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
	Voltage, V Current, A
DC Jack (12 - 57 V DC)PoE In Ethernet Port (12 - 57 V DC) 24	0.8 IP20 0^ .+60°C±
