CRS310-1G-5S-4S+IN - Routeur Mikrotik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur commutateur géré (Switch Router)
Marque	MikroTik
Modèle	CRS310-1G-5S-4S+IN
Dimensions (approx.)	200 x 150 x 30 mm
Poids (approx.)	0.5 kg
Alimentation entrée	Jack DC 18-57 V CC ; PoE In sur port Ethernet (18-57 V CC)
Adaptateur secteur	24 V / 1.2 A (fourni)
Consommation électrique (max)	28 W
Interfaces réseau	1x port Gigabit Ethernet (RJ45), 5x ports SFP, 4x ports SFP+ (10 G)
Température de fonctionnement	0 °C à +60 °C
Indice de protection (IP)	IP20
Type de boîtier	Métal, montable en rack 19" (kit inclus)
Système d'exploitation	RouterOS v7 (niveau licence 5)
Fonctions principales	Routage, commutation, pare-feu, VLAN, QoS, VPN, gestion via WinBox/Web/SSH
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et doux ; éviter produits chimiques.
Sécurité	Installation par un professionnel ; ne pas ouvrir le boîtier ; utiliser l'alimentation d'origine ; respecter les réglementations locales.
Pièces détachées et réparabilité	Pas de pièces détachées grand public ; contacter le support MikroTik pour réparation.
Informations générales	Produit de classe A ; destiné à un usage professionnel ; fabriqué en Lettonie par Mikrotikls SIA.

FOIRE AUX QUESTIONS - CRS310-1G-5S-4S+IN Mikrotik

Comment réinitialiser le CRS310-1G-5S-4S+IN aux paramètres d'usine ?

Maintenez le bouton reset (situé sur le panneau avant) enfoncé pendant 10 secondes, puis relâchez. L'appareil redémarrera avec les paramètres par défaut. Assurez-vous d'avoir une sauvegarde de la configuration.

Comment mettre à jour le firmware RouterOS ?

Téléchargez la dernière version de RouterOS pour architecture ARM depuis le site mikrotik.com/download. Utilisez WinBox pour vous connecter, allez dans Files, glissez le fichier .npk, puis redémarrez l'appareil depuis System > Reboot.

Comment alimenter l'appareil ?

L'appareil accepte une alimentation via le jack DC (18-57 V) ou via PoE In sur le port Ethernet. L'adaptateur 24V/1.2A est fourni. Branchez l'adaptateur sur une prise secteur.

Puis-je utiliser des modules SFP non MikroTik ?

Oui, le CRS310 supporte les modules SFP et SFP+ standards. MikroTik recommande les siens, mais les modules compatibles fonctionnent généralement. Vérifiez la liste de compatibilité sur le site MikroTik.

Comment configurer un VLAN ?

Connectez-vous via WinBox. Allez dans Interfaces > VLAN, ajoutez un VLAN ID, puis dans Bridge, associez le VLAN au bridge et définissez les ports membres dans le tableau des ports du bridge.

Quels sont les réglages de sécurité à appliquer ?

Changez immédiatement le mot de passe admin par défaut. Désactivez les services inutiles (FTP, Telnet). Utilisez des mots de passe forts et activez le pare-feu avec des règles restrictives pour les accès distants.

Comment accéder à l'interface de gestion ?

Par défaut, l'appareil est accessible via l'adresse MAC en utilisant WinBox (téléchargeable sur mt.lv/winbox). Connectez votre PC sur un port Ethernet et ouvrez WinBox ; il détectera l'appareil. Vous pouvez aussi configurer une IP statique dans le réseau.

L'appareil supporte-t-il le PoE out ?

Non, le CRS310-1G-5S-4S+IN ne fournit pas de PoE out. Les ports SFP et SFP+ ne délivrent pas de courant. Seul le port Ethernet peut recevoir du PoE (PoE in).

Quelle est la capacité de commutation ?

Le CRS310 dispose de 4 ports SFP+ 10 Gbit/s, 5 ports SFP 1 Gbit/s et un port Gigabit Ethernet. La capacité de commutation totale est d'environ 64 Gbit/s en mode non-bloquant.

Que faire si l'appareil ne démarre pas ?

Vérifiez l'alimentation (adaptateur ou PoE). Essayez une réinitialisation matérielle. Si rien ne fonctionne, contactez le support MikroTik via mikrotik.com/support.

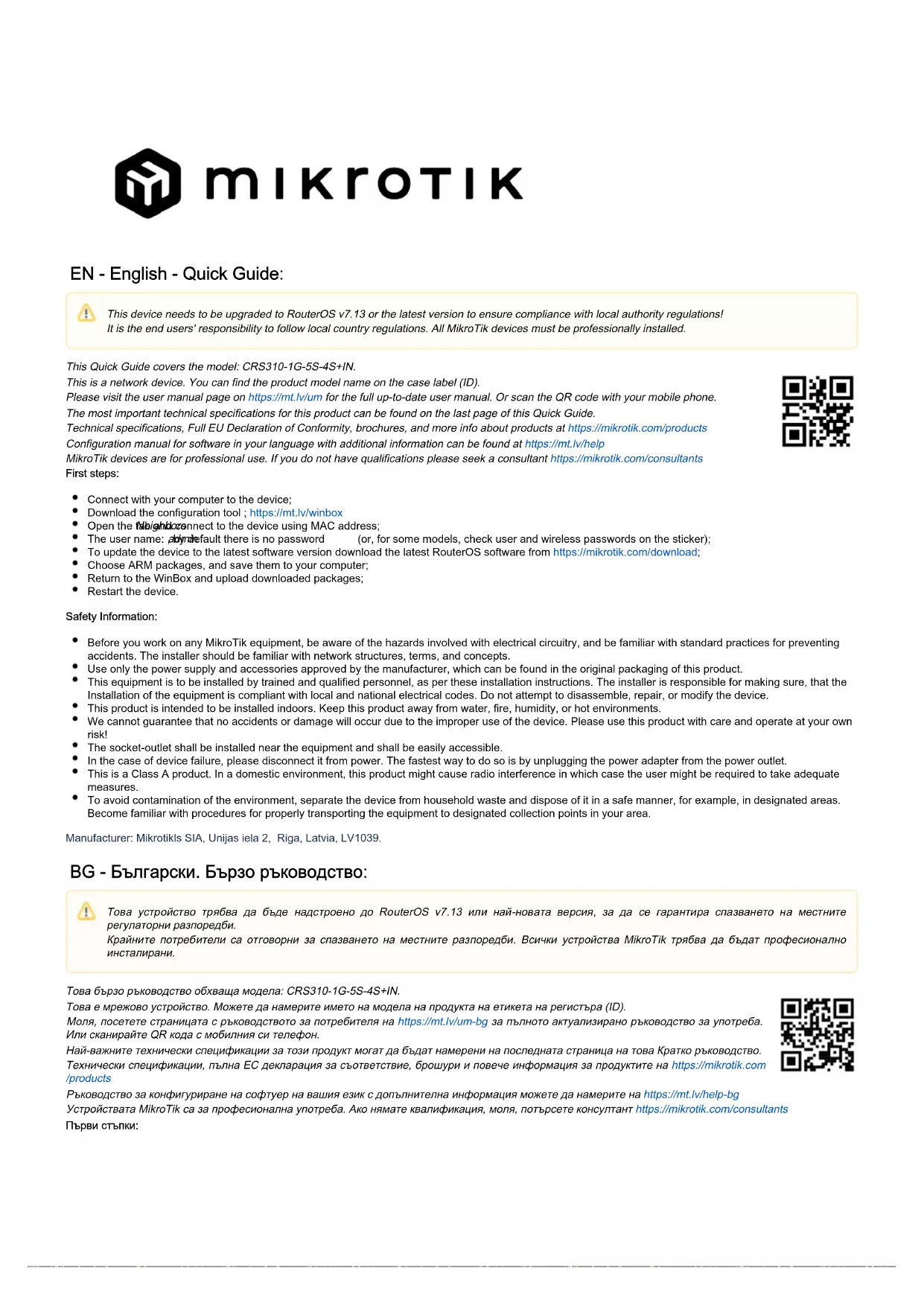

MODE D'EMPLOI CRS310-1G-5S-4S+IN Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.13 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent être installés par un professionnel.

Ce guide rapide couvre le modèle: CRS310-1G-5S-4S+IN.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez-vous avec votre ordinateur à l'appareil;
• Téléchargez l'outil de configuration ;https://mt.lv/winbox
• Ouvrez l'onglet Nationnectez-vous à l'appareil à l'aide de l'adresse MAC;
• Le nom d'utilisateur: admin, par défaut il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
• Pour mettre à jour l'appareil vers la dernière version du logiciel, téléchargez le dernier logiciel RouterOS depuis https://mikrotik.com/download;
• Choisissez les packages ARM et enregistrez-les sur votre ordinateur;
• Revenez à la WinBox et téléchargez les packages téléchargés;
  • Redémarrez l'appareil.

Information sur la sécurité:

• Avant d'intervenir sur un équipement MikroTik, il convient d'être conscient des risques liés aux circuits électriques et de connaître les méthodes standard de prévention des accidents. L'installateur doit connaître les structures, les termes et les concepts du réseau.
• N'utilisez que l'alimentation électrique et les accessoires approuvés par le fabricant, qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément aux présentes instructions d'installation. L'installateur est tenu de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, de réparer ou de modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Tenez-le à l'écart de l'eau, du feu, de l'humidité et des environnements chauds.
• Nous ne pouvons pas garantir qu'aucun accident ou dommage ne se produira en raison d'une utilisation incorrecte de l'appareil. Veuillez utiliser ce produit avec précaution et à vos risques et périls !
• La prise de courant doit être installée à proximité de l'appareil et être facilement accessible.
• En cas de défaillance de l'appareil, veuillez le débrancher. La manière la plus rapide de le faire est de débrancher l'adaptateur d'alimentation de la prise de courant.
• Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être tenu de prendre des mesures adéquates.
• Pour éviter de contaminer l'environnement, séparez l'appareil des déchets ménagers et mettez-le au rebut de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures permettant de transporter correctement l'appareil vers les points de collecte désignés dans votre région.

Fabricant: Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.13 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima. Odgovornost krajnjih korisnika je da slijede lokalne propise. Svi MikroTik uređaji moraju biti profesionalno instalirani.

Ovaj brzi vodič pokriva model: CRS310-1G-5S-4S+IN.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (B) / NMB-003 (B)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:
(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Варианты входной мощности продукта	(EN) DC Adapter Output Specification, (V/A)(DE) Ausgangsspezifikationen des Gleichstromadapters, (V/A)(FR) Spécifications de sortie de l'adaptateur de courant continu, (V/A)(IT) Specifiche di uscita dell'adattatore di corrente continua, (V/A)(ES) Especificaciones de salida del adaptador de corriente continua, (V/A)(RU) Выходные характеристики адаптера постоянного тока, (B/A)		(EN) IP class of the enclosure(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature (DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
	Voltage, V Current, A
DC Jack (18 - 57V DC)PoE In Ethernet Port (18 - 57V DC)	24 1.2 IP20 0°..+60°C±
