Caractéristiques techniques	Commutateur réseau Mikrotik CRS309-1G-8S+IN, 1 port Gigabit Ethernet, 8 ports SFP+ pour connexions fibre optique, capacité de commutation de 10 Gbps.
Utilisation	Idéal pour les réseaux de petite à moyenne taille, supporte le routage, le switching et les fonctionnalités de gestion avancées.
Maintenance et réparation	Facilité d'accès aux composants internes pour maintenance, mise à jour du firmware via l'interface web ou Winbox.
Sécurité	Fonctionnalités de sécurité avancées, y compris le filtrage d'adresses MAC, VLANs et accès sécurisé via SSH.
Informations générales	Alimentation par adaptateur 24V, boîtier en métal, dimensions compactes pour un montage en rack.

FOIRE AUX QUESTIONS - CRS309-1G-8S+IN Mikrotik

Comment réinitialiser le Mikrotik CRS309-1G-8S+IN aux paramètres d'usine ?

Pour réinitialiser le commutateur, maintenez enfoncé le bouton de réinitialisation pendant environ 5 secondes, jusqu'à ce que les LED clignotent. Cela restaurera les paramètres d'usine.

Comment accéder à l'interface de configuration du CRS309-1G-8S+IN ?

Connectez-vous au port Ethernet du commutateur et ouvrez un navigateur web. Entrez l'adresse IP par défaut '192.168.88.1' pour accéder à l'interface de configuration.

Que faire si je ne peux pas me connecter à l'interface de configuration ?

Vérifiez votre connexion réseau, assurez-vous que votre ordinateur est sur le même sous-réseau. Si le problème persiste, réinitialisez le commutateur aux paramètres d'usine.

Comment configurer le VLAN sur le Mikrotik CRS309-1G-8S+IN ?

Accédez à l'interface de configuration, allez dans l'onglet 'Switch', puis 'VLAN'. Ajoutez un nouveau VLAN en spécifiant l'ID et les ports associés.

Le commutateur ne reconnaît pas certains appareils connectés, que faire ?

Assurez-vous que les câbles Ethernet sont correctement connectés et fonctionnels. Vérifiez également les paramètres de port sur l'interface de configuration.

Comment mettre à jour le firmware du Mikrotik CRS309-1G-8S+IN ?

Téléchargez la dernière version du firmware depuis le site de Mikrotik. Accédez à l'interface de configuration, allez dans 'System', puis 'Packages', et téléversez le fichier téléchargé.

Quel est le rôle du port SFP+ sur le CRS309-1G-8S+IN ?

Le port SFP+ permet des connexions à haute vitesse (jusqu'à 10 Gbps) pour interconnecter le commutateur à d'autres équipements ou à des réseaux.

Comment surveiller l'utilisation de la bande passante sur le CRS309-1G-8S+IN ?

Utilisez l'outil de surveillance intégré dans l'interface de configuration. Allez dans 'Interfaces', sélectionnez l'interface souhaitée pour afficher les statistiques de bande passante.

Le commutateur surchauffe, que faire ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé. Vérifiez également que les évents ne sont pas obstrués et que la température ambiante est adéquate.

Comment configurer le port de gestion sur le CRS309-1G-8S+IN ?

Accédez à l'onglet 'IP', puis 'Addresses'. Ajoutez une nouvelle adresse IP sur le port de gestion et assurez-vous qu'il est correctement configuré pour le réseau.

MODE D'EMPLOI CRS309-1G-8S+IN Mikrotik

Cet appareil doit être mis à niveau vers la dernière version v7.10 du logiciel pour garantir la conformité aux réglementations des autorités locales! Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent être installés par des professionnels.

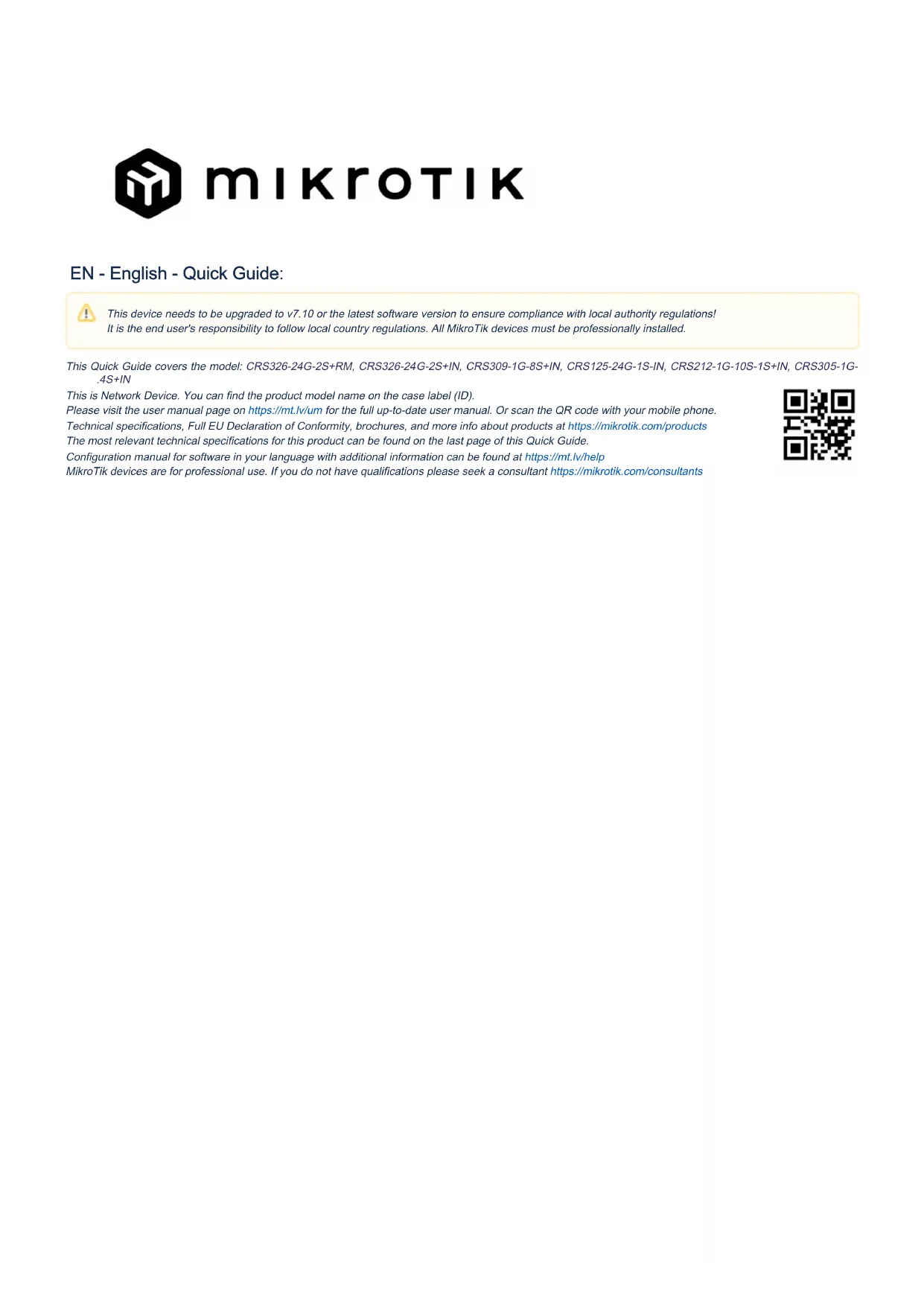

Ce guide rapide couvre le modèle: CRS326-24G-2S+RM, CRS326-24G-2S+IN, CRS309-1G-8S+IN, CRS125-24G-1S-IN, CRS212-1G-10S-1S+IN, CRS305-1G-4S+IN.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez-vous avec votre ordinateur à l'appareil;
• Connectez l'appareil à une source d'alimentation;
• Téléchargez l'outil de configuration ;https://mt.lv/winbox
• Démarrez la configuration dans l'outil choisi en utilisant l'adresse IP par défaut 192.168.88.1. Si l'adresse IP n'est pas disponible, utilisez Winbox et choisissez l'onglet "Neighbors" pour trouver le périphérique;
• Procédez à la connexion en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
• Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles sous le menu "Support&Downloads";
• Téléchargez les packages téléchargés dans le menu "Files" de Winbox et redémarrez l'appareil;
• En mettant à jour votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances optimales, la stabilité et les mises à jour de sécurité;
• Configurez le mot de passe de votre routeur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard pour prévenir les accidents. L'installateur doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement le bloc d'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec précaution et opérer à vos risques et périls !
• En cas de panne de l'appareil, veuillez le débrancher de l'alimentation. Le moyen le plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
• Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates.

Fabricant: Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Параметры входной мощности продукта	(EN) DC Adapter Output Specification, (V/A)(DE) Ausgangsspezifikationen desGleichstromadapters, (V/A)(FR) Spécifications de sortie de l'adaptateur decourant continu, (V/A)(IT) Specifiche di uscita dell'adattatore di correntecontinua, (V/A)(ES) Especificaciones de salida del adaptador decorriente continua, (V/A)(RU) Выходные характеристики адаптерапостоянного тока, (B/A)	(EN) IP class of theenclosure(DE) IP-Klasse desGehäuses(FR) Classe IP duboitier(IT) Classe IP dellacustodia(ES) Clase de IPdel recinto(RU) Класс защитыкорпуса IP	(EN) OperatingTemperature(DE)Betriebstemperatur(FR) température defonctionnement(IT) temperatura diesercizio(ES) Temperatura defuncionamiento(RU) РабочаяТемпература
CRS125-24G-1S-IN, CRS305-1G-4S+INDC JackPoE In Ethernet PortCRS326-24G-2S+RM, CRS326-24G-2S+IN, CRS309-1G-8S+IN, CRS212-1G-10S+1S+INDC JackPoE In Ethernet Port	24 V / 0.8 A24 V / 1.2 A	IP20IP20	°..+60°C-40°..+60°C-40
