Type de produit	Routeur/commutateur L3 rackable 1U
Marque	MikroTik
Modèle	CRS354-48G-4S+2Q+RM
Dimensions (L x P x H)	440 x 300 x 44 mm (estimation)
Poids	4,5 kg (estimation)
Alimentation	2 entrées AC 100-240 V, 50/60 Hz
Consommation électrique	60 W (typique, non précisé)
Ports	48 x Gigabit Ethernet, 4 x SFP+, 2 x QSFP+
Système d'exploitation	RouterOS (version recommandée v7.10 ou plus récente)
Fonctions principales	Routage, commutation L3, VLAN, QoS, pare-feu, VPN, gestion par WinBox/Web/SSH
Température de fonctionnement	0 °C à 60 °C
Classe de protection IP	IP20
Montage	Rack 19", support inclus
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Installation par personnel qualifié uniquement. Débrancher avant toute intervention. Utiliser l'alimentation fournie. Respecter les codes électriques locaux. Risque de choc électrique.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le support MikroTik ou un revendeur agréé pour tout besoin de réparation ou de pièce.
Informations générales	Fabricant : Mikrotikls SIA, Unijas 2, Riga, LV1039, Lettonie. Produit professionnel destiné à un usage en intérieur. Conforme aux normes CE, FCC, IC.

FOIRE AUX QUESTIONS - CRS354-48G-4S+2Q+RM Mikrotik

Comment réinitialiser le CRS354-48G-4S+2Q+RM aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sur le panneau avant) pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez-le. L'appareil redémarrera avec les paramètres par défaut.

Comment mettre à jour le système RouterOS ?

Connectez-vous via WinBox ou l'interface Web. Allez dans System > Software > Check for updates. Si l'appareil a un accès Internet, il télécharge et installe la dernière version. Sinon, téléchargez manuellement le paquet depuis le site MikroTik et chargez-le via Files.

Quelle est l'adresse IP par défaut du routeur ?

L'adresse IP par défaut est 192.168.88.1/24. Configurez votre PC avec une IP fixe dans le même sous-réseau (ex: 192.168.88.2) pour y accéder. Le nom d'utilisateur est admin et le mot de passe se trouve sur l'étiquette du boîtier.

Puis-je utiliser des modules SFP tiers ?

MikroTik recommande d'utiliser des modules SFP officiels pour garantir la compatibilité et les performances. Cependant, des modules génériques peuvent fonctionner, mais sans garantie de support.

Comment monter l'appareil en rack ?

Utilisez les équerres de montage fournies. Fixez-les sur les côtés de l'appareil avec les vis incluses, puis vissez le tout dans un rack 19 pouces standard. Assurez-vous que la ventilation est suffisante.

Quels types de câbles d'alimentation sont compatibles ?

L'appareil accepte deux entrées AC 100-240 V avec connecteurs IEC standard (C13). Utilisez les câbles fournis ou des câbles de qualité équivalente respectant les normes locales.

Comment configurer un VLAN sur cet appareil ?

Accédez à l'interface Switch ou Bridge dans RouterOS. Créez un bridge, ajoutez les ports souhaités, puis configurez les VLAN IDs via VLAN > VLAN Table. Vous pouvez également utiliser Interface > VLAN pour les interfaces logiques.

Quelle est la consommation électrique maximale ?

La consommation maximale est d'environ 85 W (estimation non officielle). La consommation typique est inférieure à 60 W. Utilisez une alimentation suffisante.

Que faire si l'appareil ne démarre pas ?

Vérifiez que les câbles d'alimentation sont bien branchés et que les sources AC fonctionnent. Essayez de débrancher/rebrancher les deux alimentations. Si le problème persiste, contactez le support MikroTik.

Cet appareil est-il compatible avec les normes de sécurité en vigueur ?

Oui, il est conforme aux normes CE, FCC et IC (Canada). Toutefois, l'utilisateur doit s'assurer que l'installation respecte les réglementations électriques locales.

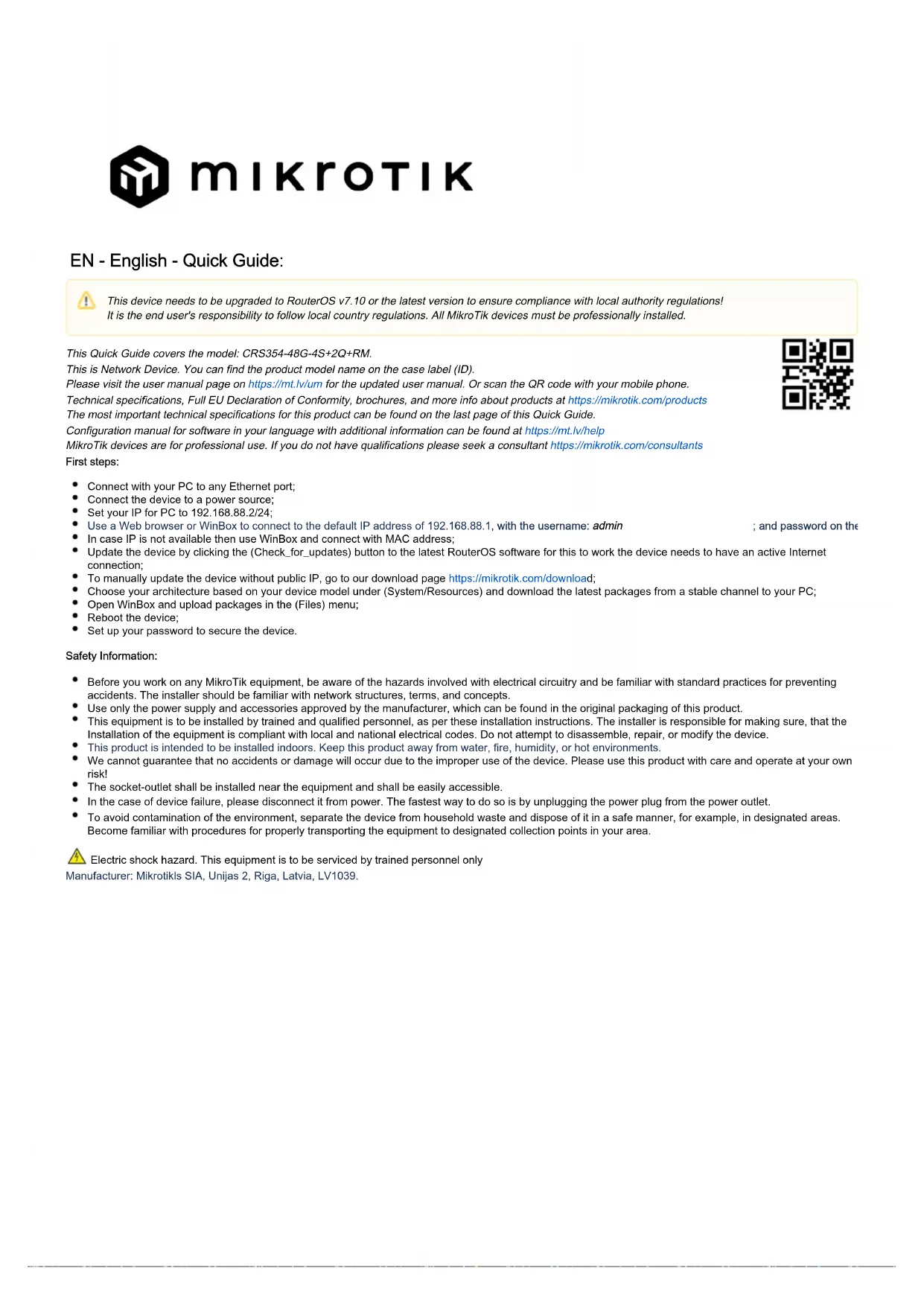

MODE D'EMPLOI CRS354-48G-4S+2Q+RM Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.10 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent être installé professionnellement.

Ce guide rapide couvre le modèle: CRS354-48G-4S+2Q+RM.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez-vous avec votre PC à n'importe quel port Ethernet;
• Connectez l'appareil à une source d'alimentation;
  • Réglez votre IP pour PC sur 192.168.88.2/24;
  • Utilisez un navigateur Web ou WinBox pour vous connecter à l'adresse IP par défaut 192.168.88.1, nom d'utilisateur : admin et mot de passe sur l'étiquette ;
• Dans le cas où l'IP n'est pas disponible, utilisez WinBox et connectez-vous avec l'adresse MAC;
• Mettez à jour l'appareil en cliquant sur le bouton (Check_for_updates) du dernier logiciel RouterOS pour que cela fonctionne, l'appareil doit avoir une connexion Internet active;
  • Pour mettre à jour manuellement l'appareil sans IP publique, accédez à notre page de téléchargement https://mikrotik.com/download;
• Choisissez votre architecture en fonction de votre modèle d'appareil sous (System/Resources) et téléchargez les derniers packages à partir d'un canal stable sur votre PC;
• Ouvrez WinBox et téléchargez les packages dans le menu (Files);
  • Redémarrez l'appareil;
• Configurez votre mot de passe pour sécuriser l'appareil.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
• Pour éviter la contamination de l'environnement, séparez l'appareil des déchets ménagers et éliminez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipement vers les points de collecte désignés dans votre région.

Risque de choc électrique. Cet équipement doit être entretenu uniquement par du personnel qualifié

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.10 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima. Odgovornost krajnjih korisnika je da slijede lokalne propise. Svi MikroTik uređaji moraju biti profesionalno instaliran.

Ovaj kratki vodič pokriva model: CRS354-48G-4S+2Q+RM.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (B) / NMB-003 (B)

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Варианты входной мощности продукта	(EN) IP class of the enclosure(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature(DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
2xAC input (100-240 V AC) IP20		± 0^..+60^
