Type de produit	Routeur Gigabit avec un port SFP+ 10 Gbit/s
Modèle	RB5009UG+S+IN
Marque	Mikrotik
Dimensions	Environ 200 x 150 x 30 mm (estimation)
Poids	Environ 500 g (estimation)
Alimentation	Entrée CC 24-57 V, 2,5 A max ; ports PoE out sur 2 à 8
Ports	8 ports Gigabit Ethernet (dont 1 PoE in), 1 port SFP+ 10 Gbit/s, 1 port console RJ45
Processeur	AL32400B, 4 cœurs, 1,4 GHz
Mémoire RAM	1 Go DDR3
Stockage	512 Mo NAND
Système d'exploitation	RouterOS (niveau licence 4 en standard)
Configuration logicielle	Via WebFig, WinBox, SSH ou console
Adresse IP par défaut	192.168.88.1
Nom d'utilisateur par défaut	admin (sans mot de passe)
Mise à jour requise	Version v7.10 ou ultérieure pour conformité réglementaire
Installation	Par un professionnel ; intérieur uniquement
Sécurité	Déconnectez l'alimentation avant intervention ; utilisez uniquement des accessoires approuvés
Entretien	Nettoyez avec un chiffon sec ; évitez l'eau et l'humidité
Pièces détachées et réparabilité	Alimentation externe et câble disponibles ; contacter le support Mikrotik
Fabricant	Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039
Certifications	CE, UKCA, IC (Canada), classe [B] NMB-003

FOIRE AUX QUESTIONS - RB5009UG+S+IN Mikrotik

Comment configurer le routeur RB5009UG+S+IN pour la première fois ?

Connectez le câble du fournisseur d'accès Internet au port Ethernet1. Branchez votre PC sur un autre port Ethernet. Allumez l'appareil. Ouvrez un navigateur et allez à http://192.168.88.1. Connectez-vous avec l'utilisateur admin (pas de mot de passe par défaut). Suivez l'assistant de configuration ou mettez à jour le logiciel via 'Check for updates'.

Comment réinitialiser le routeur Mikrotik RB5009UG+S+IN aux paramètres d'usine ?

Maintenez le bouton Reset enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote. Relâchez le bouton. L'appareil redémarrera avec les paramètres par défaut. Attention : cela efface toute configuration.

Comment mettre à jour le firmware du RB5009UG+S+IN ?

Via l'interface WebFig ou WinBox, allez dans 'System' > 'RouterBOARD' > 'Check for updates'. Ou téléchargez le dernier package sur le site Mikrotik, puis dans WinBox, allez dans 'Files', téléchargez le package et redémarrez.

Quels sont les ports PoE sur le RB5009UG+S+IN ?

Les ports Ethernet 2 à 8 supportent PoE out (alimentation via Ethernet). Le port Ethernet1 supporte PoE in (peut alimenter le routeur via PoE). Utilisez un injecteur PoE compatible si nécessaire.

Le RB5009UG+S+IN peut-il utiliser le PoE pour l'alimentation principale ?

Oui, le port Ethernet1 accepte une entrée PoE (24-57 V). Vous pouvez ainsi alimenter le routeur via ce port, ce qui est utile si vous n'avez pas de prise secteur à proximité.

Comment accéder au routeur si j'ai oublié l'adresse IP ?

Utilisez l'outil WinBox en mode 'Neighbors'. Il détectera l'appareil par son adresse MAC. Connectez-vous avec l'adresse MAC et l'utilisateur admin. Vous pourrez ensuite trouver l'adresse IP configurée.

Quelle est la différence entre les ports Ethernet 1 et les autres ?

Le port Ethernet1 est généralement utilisé comme port WAN par défaut et supporte l'entrée PoE. Les ports 2 à 8 sont des ports LAN avec sortie PoE. Vous pouvez cependant reconfigurer ces rôles dans RouterOS.

Le RB5009UG+S+IN est-il compatible avec les routeurs mesh ?

Oui, sous RouterOS, vous pouvez configurer des fonctionnalités mesh comme MESH ou CAPsMAN pour gérer des points d'accès. Consultez le manuel complet sur https://mt.lv/um-fr.

Que faire si le routeur ne démarre pas ou ne répond pas ?

Vérifiez l'alimentation. Essayez de réinitialiser l'appareil en maintenant le bouton Reset 10 secondes. Si rien ne fonctionne, contactez le support Mikrotik. Assurez-vous que l'adaptateur secteur est bien branché et que la prise fonctionne.

Où trouver le manuel d'utilisation complet en français ?

Le manuel complet est disponible sur https://mt.lv/um-fr. Vous pouvez aussi scanner le code QR sur l'étiquette du boîtier. Pour la configuration logicielle, consultez https://mt.lv/help-fr.

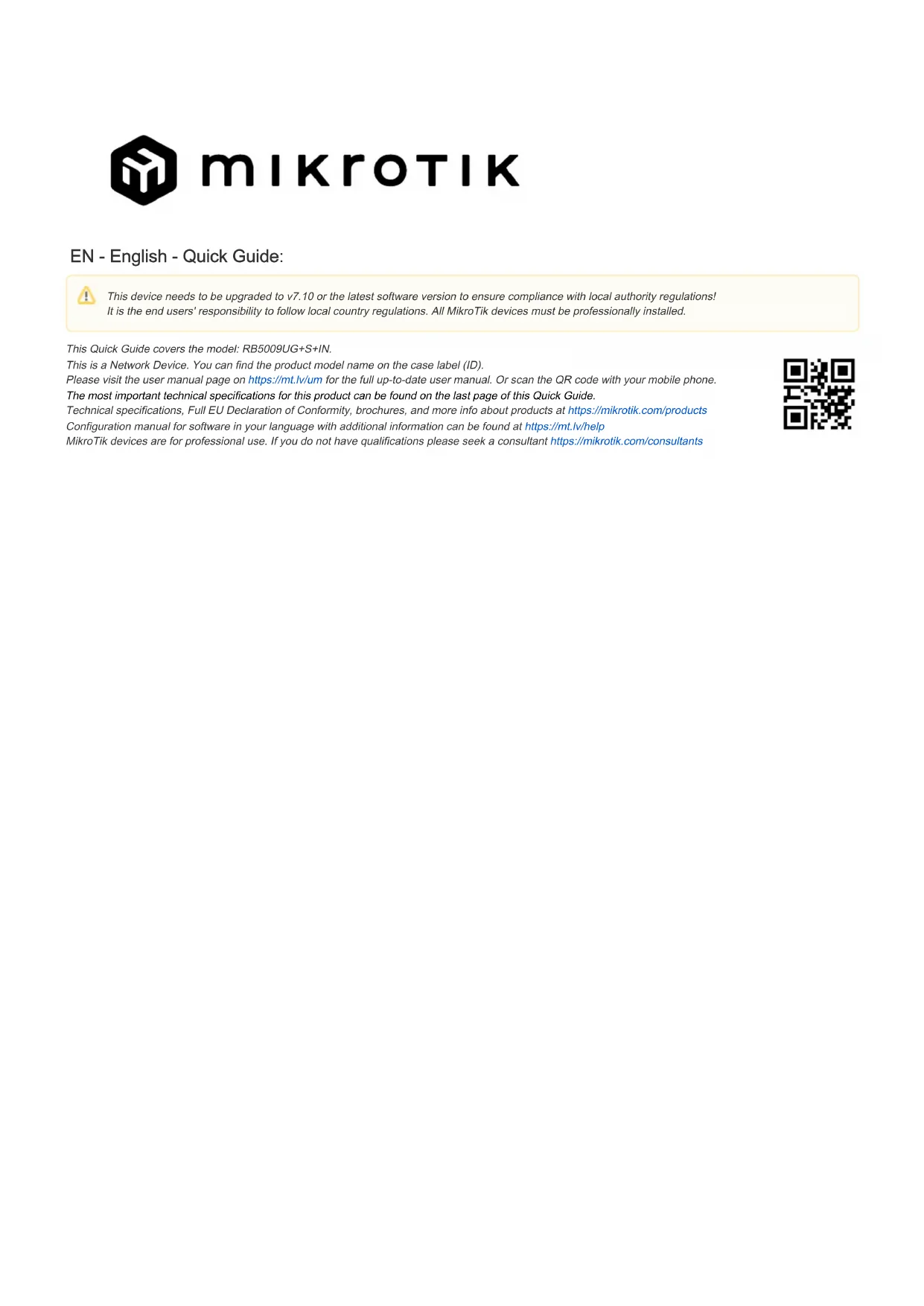

MODE D'EMPLOI RB5009UG+S+IN Mikrotik

Cet appareil doit être mis à niveau vers la dernière version v7.10 du logiciel pour garantir la conformité aux réglementations des autorités locales! Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent être installés par des professionnels.

Ce guide rapide couvre le modèle: RB5009UG+S+IN.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Assurez-vous que votre FAI accepte les modifications matérielles et attribuera automatiquement une adresse IP;
- Connectez le câble du fournisseur d'accès Internet au port Ethernet1;
- Configurez les paramètres de votre carte réseau pour obtenir automatiquement l'adresse IP via DHCP;
- Connectez votre PC à n'importe quel port sauf Ethernet1;
- Connectez l'appareil à une source d'alimentation;
- La configuration doit être effectuée à l'aide du navigateur WebFig ou de l'outil de configuration WinBox https://mt.lv/WinBox; plusieurs méthodes de configuration sont disponibles pour garantir l'accessibilité;
- Ouvrez http://192.168.88.1 dans un navigateur web pour commencer la configuration. Si l'adresse IP n'est pas disponible, utilisez WinBox et connectez-vous en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
- Cliquez sur le bouton "Check for updates" et mettez à jour RouterOS vers la dernière version;
- Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles sous le menu "Support&Downloads";
- Téléchargez les packages téléchargés dans le menu "Files" de WinBox et redémarrez l'appareil;
- En mettant à jour votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances optimales, la stabilité et les mises à jour de sécurité;
- Configurez le mot de passe de votre routeur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
• Pour éviter la contamination de l'environnement, séparez l'appareil des déchets ménagers et éliminez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipement vers les points de collecte désignés dans votre région.

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na najnoviju verziju softvera v7.10 kako bi se osigurala sukladnost s lokalnim propisima! Odgovornost je krajnjih korisnika da se pridržavaju lokalnih propisa zemlje. Svi MikroTik uređaji moraju biti profesionalno instalirani.

Ovaj brzi vodič pokriva model: RB5009UG+S+IN.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (B) / NMB-003 (B)

UKCA marking
