Dolphin S100 - Robot de piscine MAYTRONICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robot nettoyeur de piscine automatique
Marque	Maytronics
Modèle	Dolphin S100
Protection moteur	IP68
Profondeur minimale d'eau	3,5 m
Profondeur maximale d'eau	5 m
Alimentation électrique (entrée)	100-130 / 220-230 V~, 50-60 Hz
Tension de sortie	< 30 VCC
Indice de protection de l'alimentation	IP54
Conditions d'eau	Chlore max 4 ppm, pH 7.0-7.8, NaCl max 5000 ppm, température 6-35 °C
Système de filtration	Panier de filtrage avec panneaux ultrafins + boîte à filet
Fonction de brossage	Brossage actif des parois et du fond
Cycle de nettoyage	Automatique complet (arrêt en fin de cycle)
Mise en marche	Mise sous tension manuelle de l'alimentation
Longueur du câble flottant	Non précisée dans la notice
Rangement hors saison	À l'abri du gel, du soleil et des intempéries, entre 5 °C et 45 °C
Entretien courant	Nettoyage du panier après chaque cycle ; nettoyage périodique des panneaux et de l'hélice
Sécurité	Utilisation recommandée avec disjoncteur différentiel ; ne pas nager pendant le fonctionnement ; débrancher avant entretien
Pièces détachées	Panier de filtrage, panneaux ultrafins, boîte à filet, hélice, couvercle d'hélice

FOIRE AUX QUESTIONS - Dolphin S100 MAYTRONICS

Comment démarrer le robot Dolphin S100 ?

Placez l'alimentation à au moins 3,5 m du bord de la piscine, déroulez complètement le câble flottant et branchez-le à l'alimentation. Branchez l'alimentation sur secteur en position éteinte, puis plongez le robot dans l'eau. Allumez l'alimentation : le robot commence un cycle de nettoyage complet et s'arrête automatiquement.

Comment nettoyer le panier de filtrage ?

Assurez-vous que l'alimentation est débranchée. Ouvrez le couvercle des filtres, soulevez le panier, ouvrez le loquet pour vider les débris, puis rincez le panier au jet d'eau. Il est recommandé de le nettoyer après chaque cycle et de ne pas le laisser sécher avant nettoyage.

Que faire si le robot ne se déplace pas ?

Vérifiez que le câble flottant est bien branché à l'alimentation. Si le problème persiste, éteignez et débranchez l'alimentation, puis inspectez l'hélice, les chenilles et les roues pour retirer tout obstacle. Ensuite, rebranchez et rallumez.

Pourquoi le robot tourne-t-il en rond ou sur lui-même ?

Cela peut être dû à un panier de filtrage ou une boîte à filet bouché(e), des débris coincés dans l'hélice, une mauvaise position de l'alimentation ou une eau déséquilibrée (algues, pH incorrect). Nettoyez les filtres, retirez les débris de l'hélice, repositionnez l'alimentation et ajustez les paramètres de l'eau.

Le robot n'escalade pas les parois, que faire ?

Vérifiez que le panier de filtrage ou la boîte à filet n'est pas obstrué(e). Si les parois sont glissantes, brossez-les après avoir corrigé le pH de l'eau (entre 7.0 et 7.8). Retirez également tout débris de l'hélice. Si le problème persiste, l'eau peut contenir trop d'algues ou de produits chimiques.

Comment ranger le robot pendant l'hiver ?

Videz l'eau du robot, nettoyez soigneusement le panier, les panneaux de filtrage et la boîte à filet, puis replacez-les. Enroulez le câble sans plis et rangez le robot dans un endroit à l'abri du gel, du soleil direct et des intempéries, à une température entre 5 °C et 45 °C.

Quelles sont les conditions d'eau recommandées ?

Le robot fonctionne dans une eau ayant un taux de chlore maximum de 4 ppm, un pH entre 7.0 et 7.8, une salinité (NaCl) maximale de 5000 ppm et une température entre 6 °C et 35 °C.

Puis-je utiliser le robot dans une piscine au sel ?

Oui, le robot Maytronics Dolphin S100 est compatible avec une eau salée jusqu'à 5000 ppm de NaCl. Veillez à respecter les autres conditions d'eau (pH, chlore, température) pour un fonctionnement optimal.

Comment retirer des débris coincés dans l'hélice ?

Débranchez l'alimentation. Si les débris sont accessibles, retirez-les à la main. Sinon, utilisez un tournevis court pour desserrer les deux vis du couvercle de l'hélice, tirez le couvercle vers l'arrière, retirez les débris, puis remontez le couvercle et resserrez les vis.

Le câble flottant fait des boucles, comment le redresser ?

Éteignez et débranchez l'alimentation. Tendez complètement le câble et laissez-le ainsi exposé au soleil pendant une journée. Les boucles devraient disparaître. Vérifiez également que le panier de filtrage n'est pas bouché et que l'hélice n'est pas obstruée, car ces problèmes peuvent aussi causer des boucles.

MODE D'EMPLOI Dolphin S100 MAYTRONICS

Nettoyeur de piscine robotique Mass 10 Mode d'emploi

Table des matières

1. INTRODUCTION ....3
2. SPECIFICATIONS....3
3. AVERTISSEMENTS ET MESURES DE PRECAUTION ....3

3.1 Avertissements....3
3.2 Mesures de précaution ....3

1. PIECES DU NETTOYEUR DE PISCINE....4
2. UTILISATION DU NETTOYEUR DE PISCINE ....5

5.1 Préparation .... 5
5.2 Introduction du nettoyeur dans la piscine 6
5.3 Sortie du nettoyeur hors de la piscine....6

1. NETTOYAGE DU PANIER DE FILTRAGE 8

6.1 Nettoyage après usage....8
6.2 Nettoyage périodique....9

1. NETTOYAGE DU BOITE A FILET....10
2. NETTOYAGE DE L'HELICE....11
3. RANGEMENT HORS SAISON 12
4. DEPANNAGE....12

Nettoyeur de piscine robotique Mass 10

Mode d'emploi

1. INTRODUCTION

Nous vous remercions d'avoir choisi le nettoyeur de piscine robotique Maytronics.

Nous sommes certains que votre nettoyeur de piscine robotique Maytronics vous servira à garder votre piscine propre de manière fiable, commode et économique. Son système de filtration fiable pour toutes les piscines et son brossage actif améliorent l'hygiène de la piscine.

Les nettoyeurs de piscine robotiques Maytronics possèdent des technologies de nettoyage élaborées, fournissent des performances durables et ils sont d'un entretien facile. Ainsi vous et votre famille aurez le loisir d'apprécier votre bain en toute confiance de nager dans une piscine tout à fait propre.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 3,5 m (12 ft)

Profondeur maximale: 5 m (16,4 ft)

Alimentation numérique

Entrée : 100-130 AC Volts / 220-230 AC Volts

50-60 Hertz

Sortie : <30 VDC

IP 54

3. AVERTISSEMENTS ET MESURES DE PRECAUTION

3.1 Avertissements

• Utilisez exclusivement l'alimentation d'origine qui vous a été fournie
• Assurez-vous que la prise électrique est protégée par un disjoncteur différentiel ou un interrupteur différentiel
• Gardez l'alimentation à distance de toute eau stagnante
• Placez l'alimentation à une distance de 3,5 m (12 ft) au moins du bord de la piscine
• Ne pas entrer dans la piscine lorsque le nettoyeur de piscine est en fonctionnement
• Débranchez l'alimentation avant toute opération d'entretien
• Gardez le robot nettoyeur de piscine hors de portée des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'ils n'aient fait l'objet d'une première supervision ou n'aient reçu des instructions concernant l'emploi du robot.

3.2 Mesures de précaution

Utilisez le nettoyeur de piscine seulement lorsque l'état de l'eau remplit les conditions suivantes :

Chlore 4 ppm max.
pH 7.0 - 7.8
Température 6-35°C (43-95°F)
NaCl 5000 ppm max.

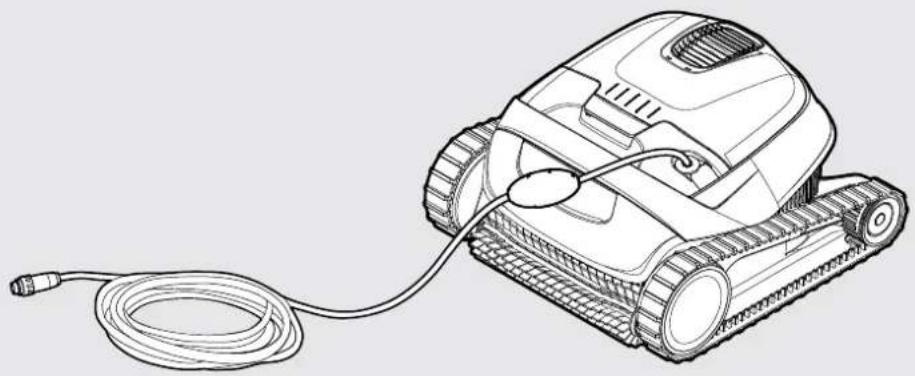

4. PIECES DU NETTOYEUR DE PISCINE

Nettoyeur de piscine du modèle Mass 10

Avant d'utiliser votre nettoyeur de piscine pour la première fois, effectuez les opérations suivantes :

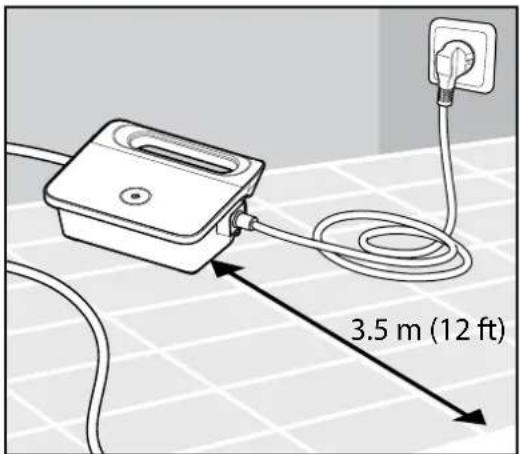

5.1.1 Placez l'alimentation à peu près au milieu de la longueur de la piscine, à une distance de 3.5 m (12 ft) du bord de celle-ci.

5.1.2 Déroulez complètement le câble et déployez-le de façon à ce qu'il ne comporte pas de replis.

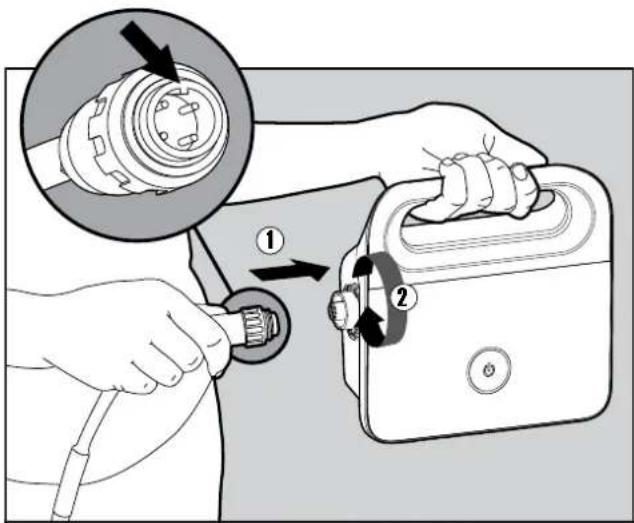

5.1.3 Connectez le câble flottant à l'alimentation, alignez l'ergot du connecteur avec l'encoche de la prise sur l'alimentation (1), puis tournez dans le sens des aiguilles d'une montre (2).

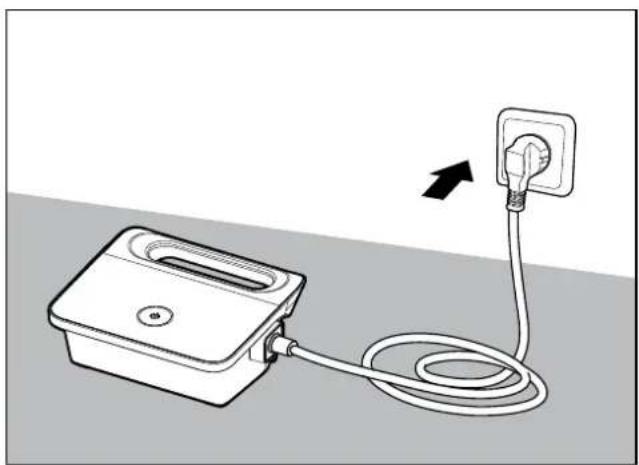

5.1.4 Branchez l'alimentation sur une prise de courant, en la laissant sur la position éteinte.

5.2 Introduction du nettoyeur dans la piscine

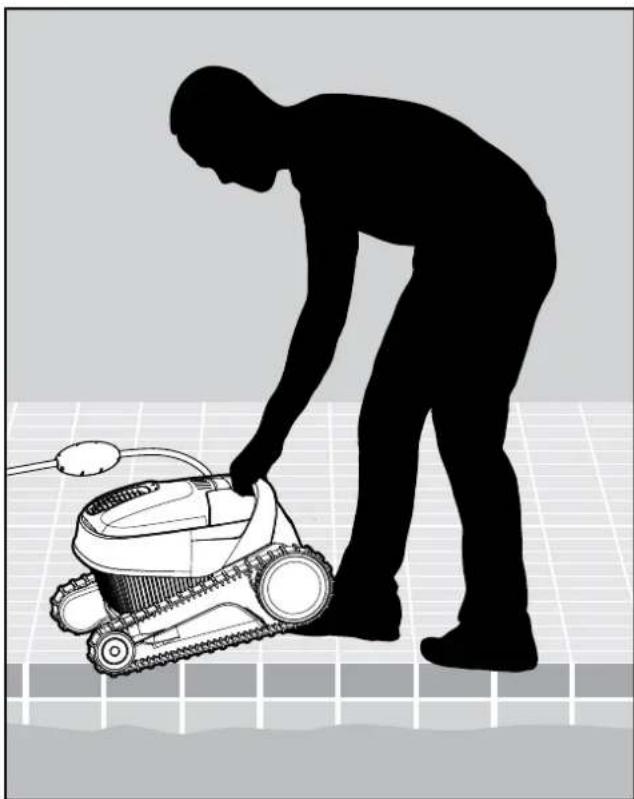

5.2.1 Introduisez le nettoyeur dans la piscine. Lâchez-le et laissez-le descendre jusqu'au fond. Assurez-vous que le câble flottant ne rencontre pas d'obstruction.

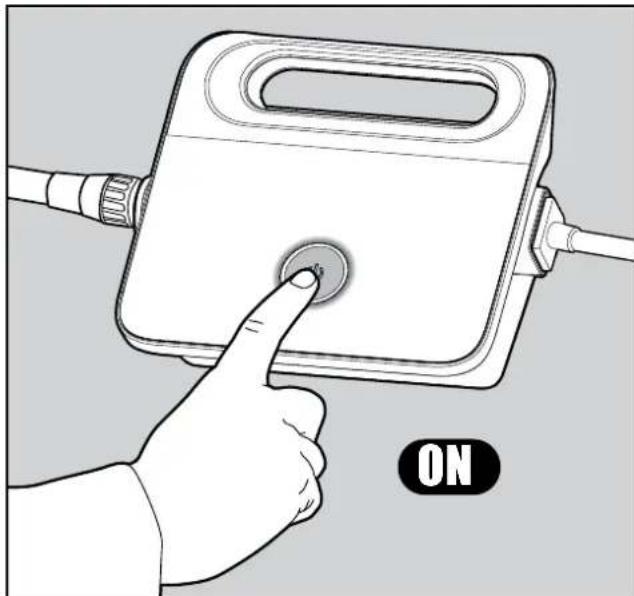

5.2.2 Allumez l'alimentation. Le nettoyeur se met à fonctionner jusqu'à ce qu'il complète le cycle de nettoyage.

5.3 Sortie du nettoyeur hors de la piscine

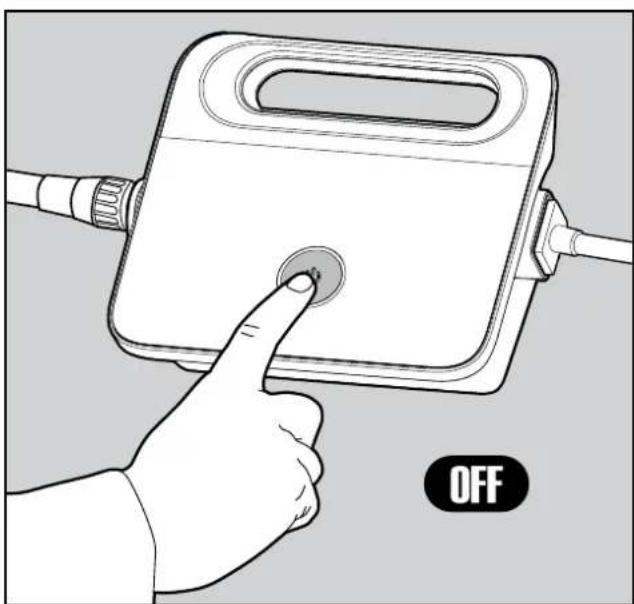

Eteignez l'alimentation et débranchez le câble de la prise de courant.

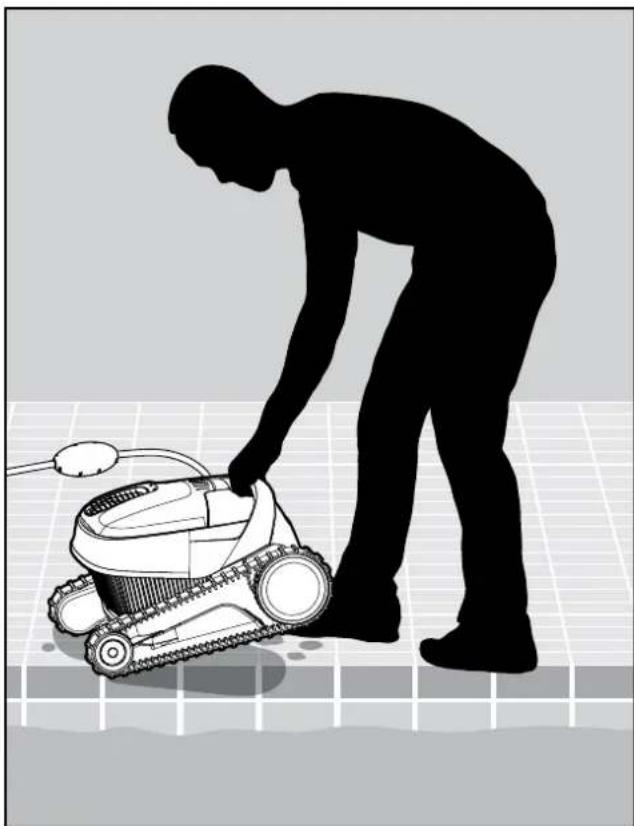

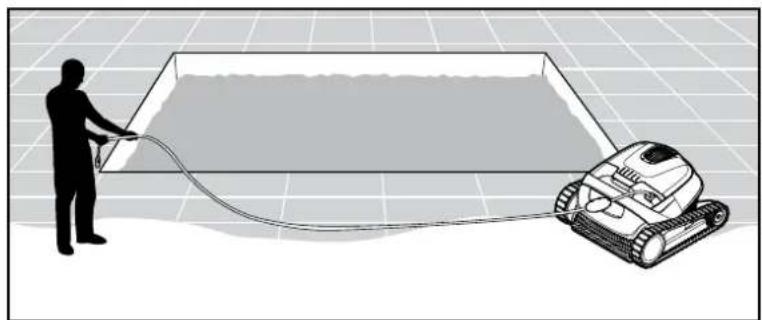

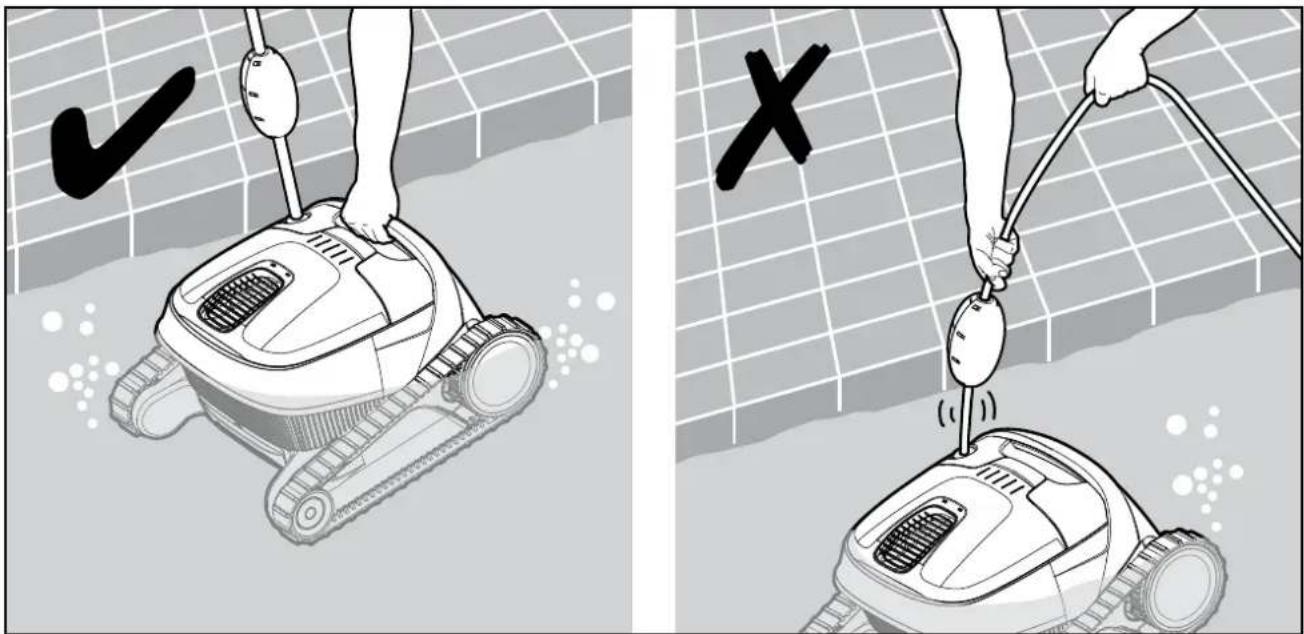

5.3.2 Au moyen du câble flottant, rapprochez le nettoyeur du bord de la piscine. Saisissez la poignée du nettoyeur et sortez celui-ci de la piscine.

NE JAMAIS SORTIR LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE FLOTTANT.

5.3.3 Posez le nettoyeur au bord de la piscine et laissez l'eau se vider.

6. NETTOYAGE DU PANIER DE FILTRAGE

Assurez-vous que l'alimentation est éteinte et débranchée.

Il est fortement recommandé de nettoyer le panier de filtrage après chaque cycle de nettoyage.

Attention : Ne laissez pas le panier de filtrage sécher avant de le nettoyer.

6.1 Nettoyage après usage – Désassemblage et nettoyage du panier de filtrage

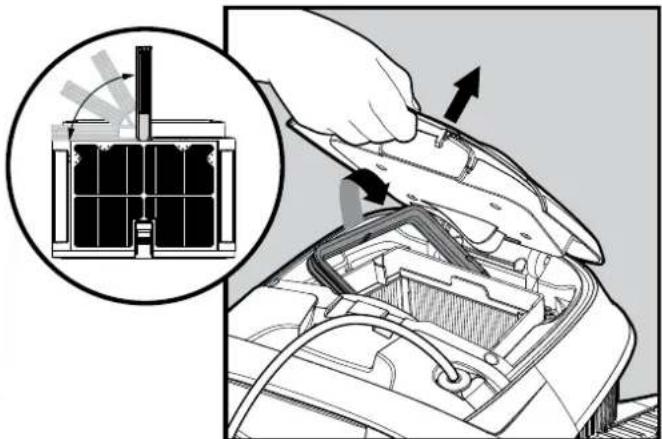

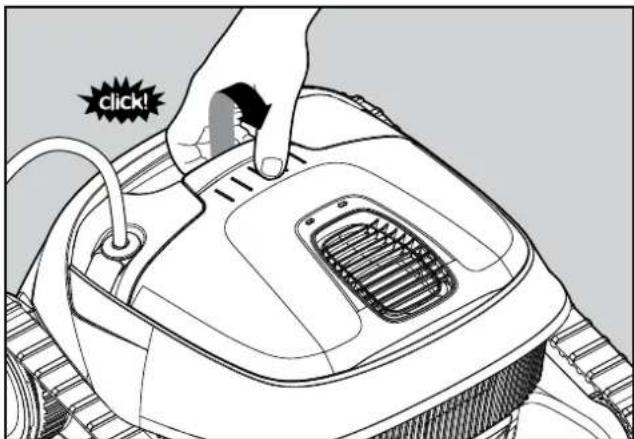

6.1.1 Ouvrez le couvercle des filtres.

6.1.2 Lors de l'ouverture du couvercle des filtres, la poignée se soulève indépendamment.

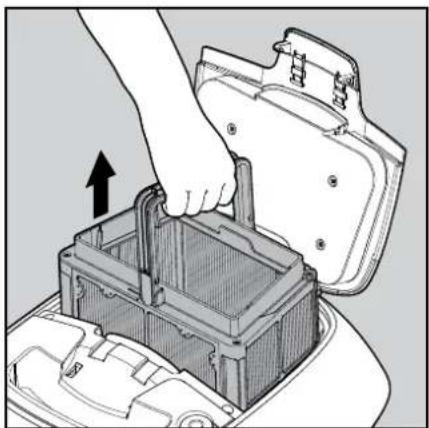

6.1.3 Soulevez le panier.

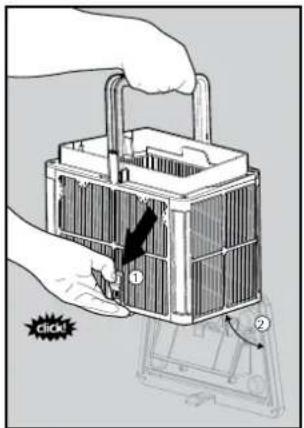

6.1.4 Ouvrez le loquet pour relâcher le panneau du bas et extraire les déchets.

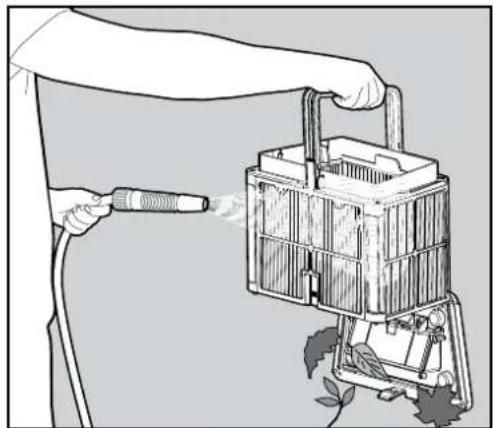

6.1.5 Nettoyez le panier de filtrage au moyen d'un jet d'eau.

6.2 Nettoyage périodique – recommandé au moins une fois par mois

Démontez les 2 panneaux ultrafins du panier, selon la procédure suivante:

6.2.1 Démontez les 2 panneaux avec vos pouces.

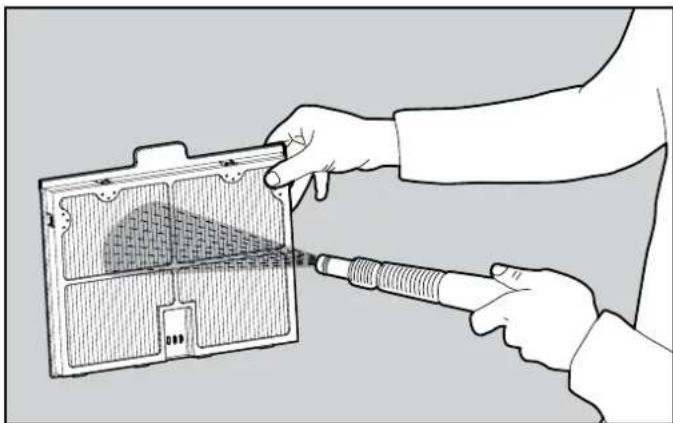

6.2.26 Nettoyez les panneaux de filtrage au moyen d'un jet d'eau.

click click

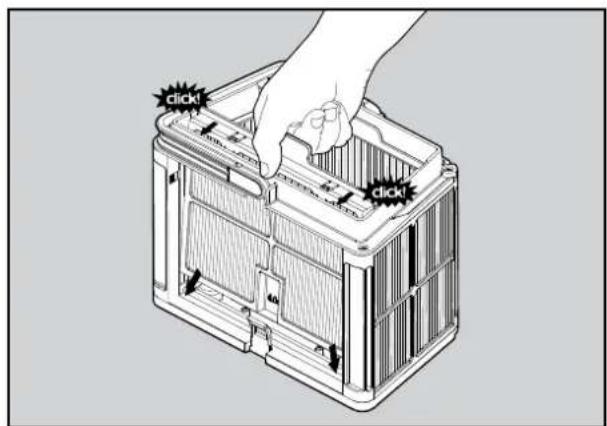

Réassemblez les panneaux de filtrage.

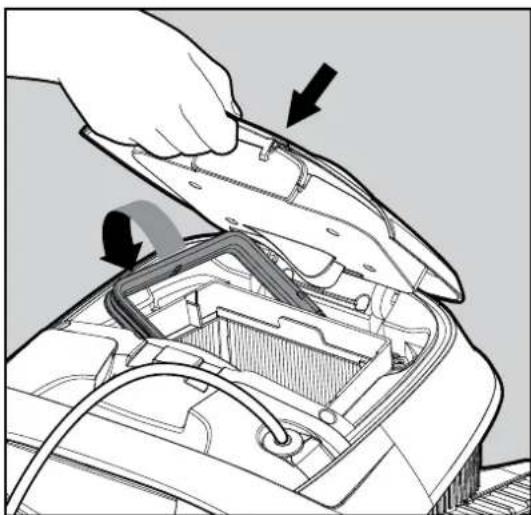

6.2.4 Réinsérez l'assemblage de filtrage nettoyé et fermez le couvercle.

7. NETTOYAGE DU BOITE A FILET

Assurez-vous que l'alimentation est éteinte et débranchée.

Il est fortement recommandé de nettoyer le boite à filet après chaque cycle de nettoyage.

Attention : Ne laissez pas le boite à filet sécher avant de le nettoyer.

7.1 Nettoyage après usage - désassemblage et nettoyage du boite à filet

click!

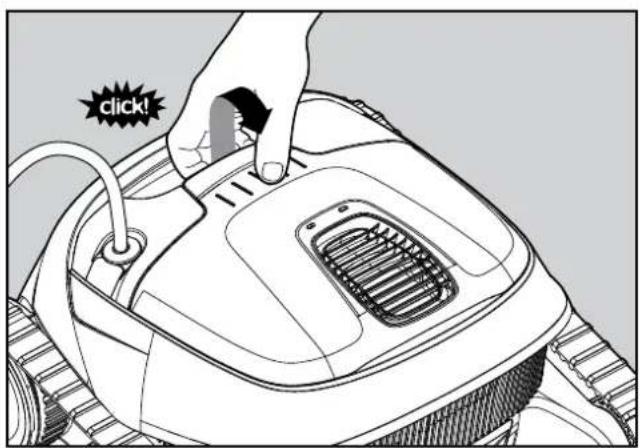

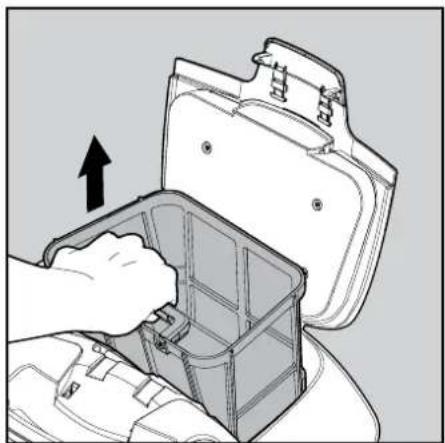

7.1.17 Ouvrez le couvercle des filtres. Soulevez le boite à filet.

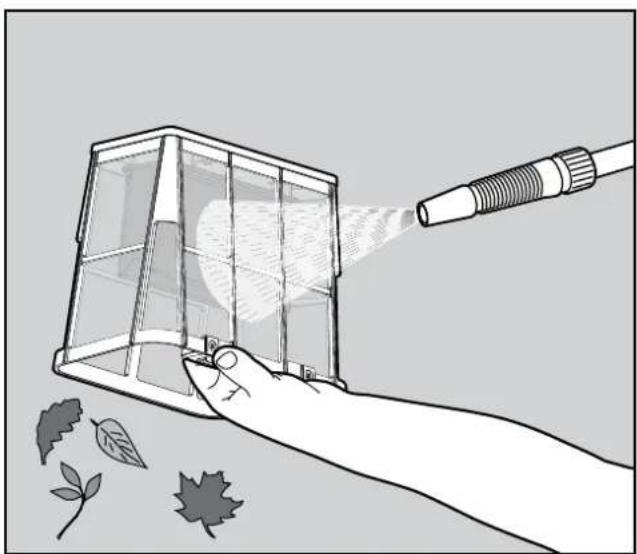

7.1.3 Nettoyez le boite à filet au moyen d'un jet d'eau.

8. NETTOYAGE DE L'HELICE

Si vous remarquez que des déchets sont pris dans l'hélice:

Assurez-vous que l'alimentation est éteinte et débranchée.

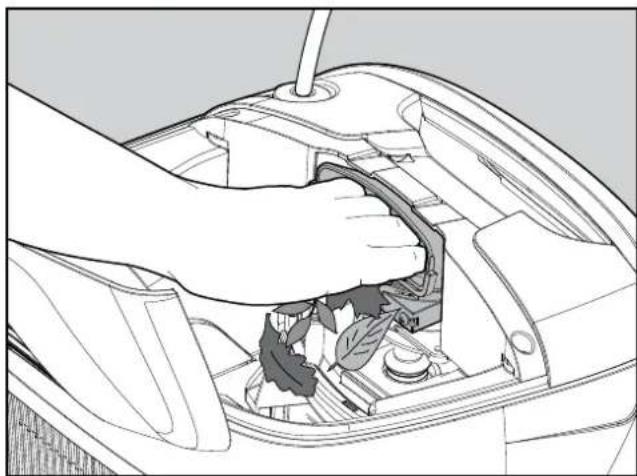

8.1 Enlevez les déchets pris dans l'hélice selon la procédure suivante:

8.1.1 Si les déchets sont hors d'atteinte, effectuez les opérations suivantes.

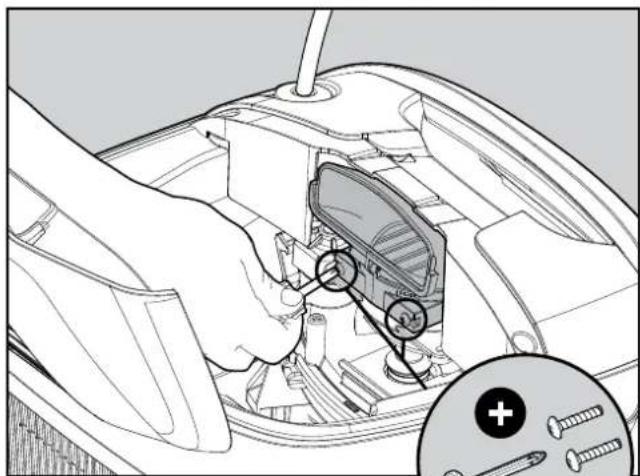

8.1.2 Au moyen d'un tournevis court, desserrez les 2 vis.

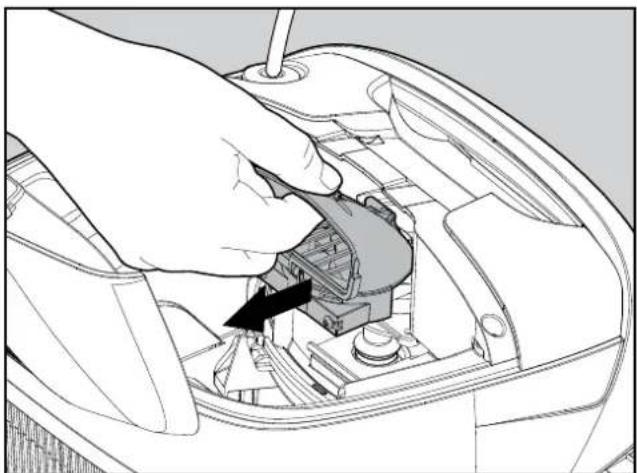

8.1.3 Tirez le couvercle de l'hélice vers l'arrière pour le dégager. Enlevez les déchets qui encombrent l'hélice. Réassemblez le couvercle de l'hélice.

9. RANGEMENT HORS SAISON

Si le nettoyeur de piscine va se trouver inutilisé pendant une période prolongée, prenez les précautions suivantes:

• Assurez-vous qu'il ne reste pas d'eau à l'intérieur du nettoyeur de piscine
• Nettoyez bien le panier et les panneaux de filtrage / boite à filet, puis remettez-les en place
• Enroulez soigneusement le câble de façon à ce qu'il ne comporte pas de replis
• Entreposez le nettoyeur de piscine dans un endroit protégé, à l'abri de l'atteinte directe du soleil, des intempéries et du gel, à une température située dans la plage 5°-45°C/41°-113°F

10. DEPANAGE

Si les solutions suggérées ne résolvent pas le problème, veuillez contacter votre distributeur ou le centre de service.

Symptôme Cause possible Action correctrice
L'alimentation ou son voyant d'allumage ne fonctionnent pas.	Pas de tension dans la prise du mur.L'alimentation n'a pas été allumée.Le câble d'alimentation n'est pas bien branché dans la prise.	Vérifiez qu'il y a du courant dans la prise.Vérifiez le branchement de l'alimentation et que le bouton d'allumage a été pressé.Vérifiez que le câble d'alimentation est bien branché à fond dans la prise.Eteignez l'alimentation. Attendez 30 secondes, puis rallumez.
Le nettoyeur de piscine ne se déplace pas.	Le câble flottant n'est pas bien connecté à la prise de l'alimentation.Un obstacle obstrue l'hélice, les chenilles ou les roues.	Vérifiez que le câble flottant est bien branché à fond dans la prise de l'alimentation.Débranchez l'alimentation. Ouvrez le couvercle de l'hélice et vérifiez qu'elle n'est pas obstruée. Vérifiez que rien ne bloque les chenilles ou les roues.
Le nettoyeur de piscine tourne sur lui-même.	Panier de filtrage/boite à filet bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.Position incorrecte de l'alimentation.L'eau de la piscine ou les algues dépassent les valeurs spécifiées.	Nettoyez le panier de filtrage/boite à filet.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Corrigez l'état de l'eau et de la piscine.
Le nettoyeur de piscine tourne ou se déplace dans une seule direction.	Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
Le nettoyeur de piscine se déplace, mais il ne nettoie pas la piscine.	Panier de filtrage/boite à filet bouché.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage/boite à filet.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
Le nettoyeur de piscine ne nettoie qu'une partie de la piscine.	Position incorrecte de l'alimentation.Une longueur insuffisante du câble flottant est libérée pour le fonctionnement correct du nettoyeur de piscine.	Placez l'alimentation de façon à ce que le nettoyeur de piscine puisse atteindre librement toute la surface de la piscine.Vérifiez qu'il y a une longueur suffisante de câble flottant pour que le nettoyeur de piscine puisse atteindre toute la surface de la piscine.Nettoyez le panier de filtrage/boite à filet.
Le câble comporte des replis.	Panier de filtrage bouché / boite à filet.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage/boite à filet.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).Pour éliminer les replis, tendez le câble complètement et laissez-le ainsi pendant une journée au soleil.
Le nettoyeur de piscine ne grimpe pas sur les murs.	Panier de filtrage/boite à filet bouché.Algues sur les murs.Valeur incorrecte du pH.Il y a des déchets pris dans le couvercle ou le compartiment de l'hélice.	Nettoyez le panier de filtrage/boite à filet.Vérifiez les valeurs des produits chimiques dans l'eau. Des valeurs incorrectes risquent d'encourager le développement des algues, rendant les murs glissants. Si c'est le cas, corrigez, puis brossez les murs.Enlevez les déchets pris dans le couvercle ou le compartiment de l'hélice (conformément aux illustrations).
