NSD-3203 - Moniteur AG Neovo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD professionnel
Marque	AG Neovo
Modèle	NSD-3203
Taille de l'écran	31,5 pouces
Type de dalle	TFT LCD rétroéclairage LED (VA)
Résolution maximale	FHD 1920 x 1080
Luminosité	500 cd/m²
Rapport de contraste	4000:1
Angle de vue (H/V)	178° / 178°
Temps de réponse	5 ms
Connectivité vidéo	HDMI 2.0 x 3
Connectivité audio	Sortie ligne (jack 3,5 mm)
Haut-parleurs intégrés	10 W x 2
Ports USB	USB 2.0 x 2
Contrôle externe	RS232, LAN (RJ45)
Système d'exploitation	Android 9.0
Mémoire / Stockage	2 Go RAM / 16 Go stockage
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique (marche)	40 W
Consommation électrique (veille)	< 0,5 W
Dimensions sans socle (L x H x P)	724,6 x 419,8 x 40 mm
Poids net (sans socle)	5,4 kg

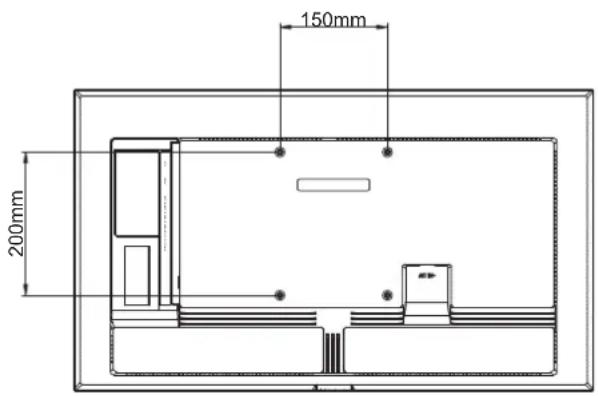

Norme VESA	150 x 200 mm
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)

FOIRE AUX QUESTIONS - NSD-3203 AG Neovo

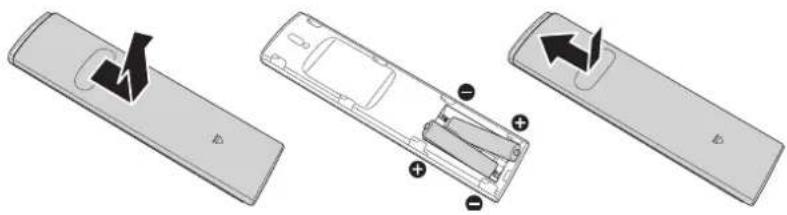

Comment installer les piles dans la télécommande ?

Retirez le couvercle du compartiment à piles en le faisant glisser. Insérez deux piles AAA (1,5 V) en respectant les polarités (+) et (-) indiquées. Refermez le couvercle.

Comment connecter un ordinateur à l'écran ?

Utilisez un câble HDMI : branchez une extrémité sur le port HDMI 1, 2 ou 3 de l'écran et l'autre sur la sortie HDMI de l'ordinateur. Sélectionnez ensuite la source HDMI correspondante via le bouton Source.

Que faire si l'écran reste noir ?

Vérifiez que le cordon d'alimentation est bien branché et que l'écran est allumé. Assurez-vous que la source d'entrée sélectionnée est correcte et que le câble vidéo est connecté. Si le problème persiste, essayez une autre source.

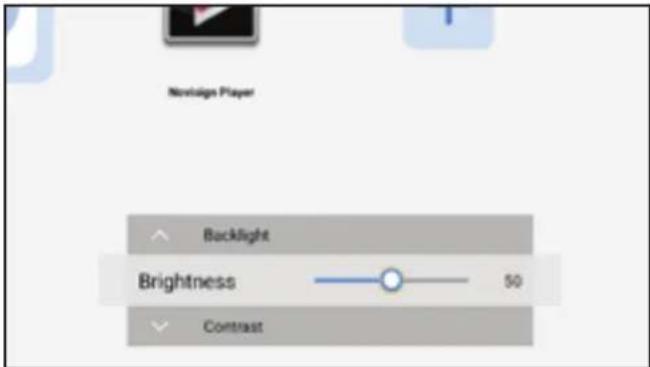

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton Menu de la télécommande ou de l'écran. Allez dans Image > Luminosité ou Contraste. Utilisez les touches de navigation pour ajuster la valeur, puis confirmez avec OK.

Puis-je monter l'écran au mur ?

Oui, l'écran est compatible avec une norme VESA 150x200 mm. Utilisez un kit de montage mural standard et suivez les instructions fournies. Assurez-vous que le mur peut supporter le poids (5,4 kg sans socle).

Comment nettoyer l'écran LCD ?

Débranchez l'écran et utilisez un chiffon doux et sec (microfibre) pour essuyer délicatement la surface. N'utilisez pas de produits chimiques agressifs ou de liquides directement sur l'écran.

L'écran ne détecte pas le signal HDMI, que faire ?

Vérifiez que la source est allumée et que le câble HDMI est bien enfoncé. Essayez un autre port HDMI ou un autre câble. Dans le menu Paramètres, vérifiez la Version HDMI (HDMI 1.4 pour ce modèle).

Comment utiliser la fonction Signalisation USB ?

Connectez une clé USB contenant vos images/vidéos dans le port USB. Depuis la liste des sources, sélectionnez Signalisation USB. Vous pouvez choisir le mode Normal ou Avancé pour programmer la lecture.

Comment réinitialiser les paramètres d'usine ?

Allez dans Paramètres > Système > Réinitialiser le système. Entrez le code PIN (par défaut : 000000) et confirmez. Toutes les données seront effacées.

Que faire en cas de rémanence d'image ?

Activez la fonction Anti-Brûlure dans Paramètres > Système > Anti-Brûlure. Évitez d'afficher des images statiques longtemps et utilisez un économiseur d'écran.

MODE D'EMPLOI NSD-3203 AG Neovo

www.agneovo.com Manuel de l'utilisateur

TABLE DES MATIÈRES

INFORMATIONS DE SÉCURITÉ....1

Avis de la Federal Communications Commission (FCC) (États-Unis uniquement) .... 1

Avis du Centre polonais d'essais et de certification .... 1

Champs électriques, magnétiques et électromagnétiques (« EMF »)....2

Informations pour le Royaume-Uni seulement....3

Informations pour l'Europe du Nord (pays nordiques) 4

Mise au rebut à la fin de vie .... 5

Déchets d'équipements électriques et électroniques - DEEE 5

RoHS Turquie....6

Ukraine RoHS 6

PRÉCAUTIONS 7

Avertissements à propos de l'installation. 7

Avertissements à propos de l'utilisation 8

Nettoyage et entretien 8

Notes sur l'écran LCD 9

CHAPITRE 1 : DESCRIPTION DU PRODUIT....10

1.1 Déballage 10
1.2 Contenu de l'emballage.... 10
1.3 Préparation de l'installation 11

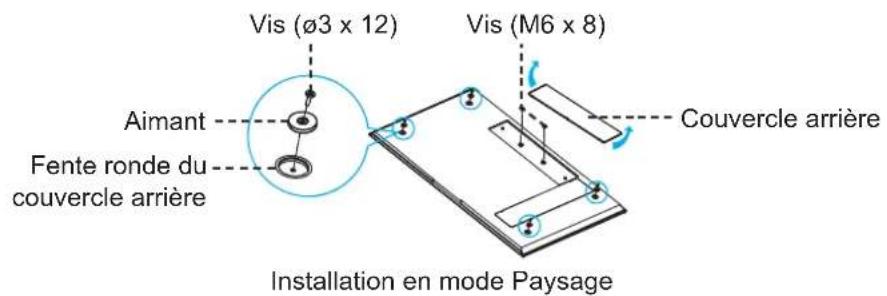

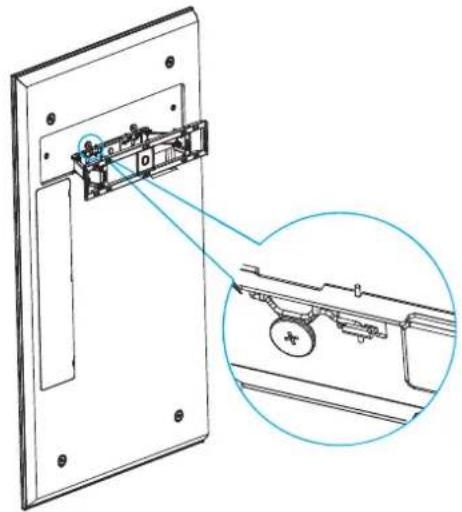

1.4 Installation murale 11

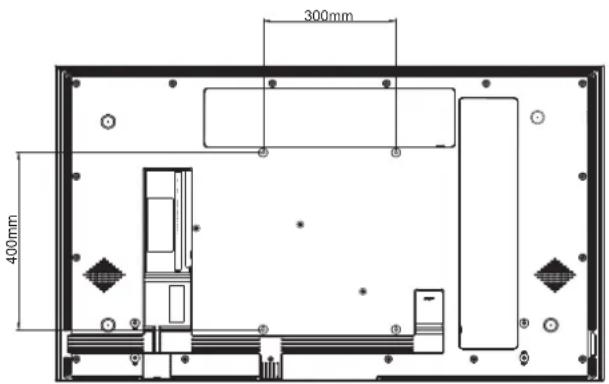

1.4.1 Grille VESA.... 12

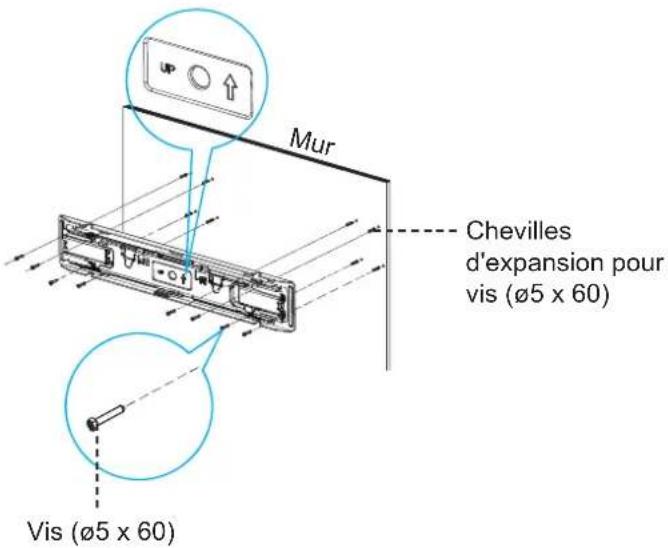

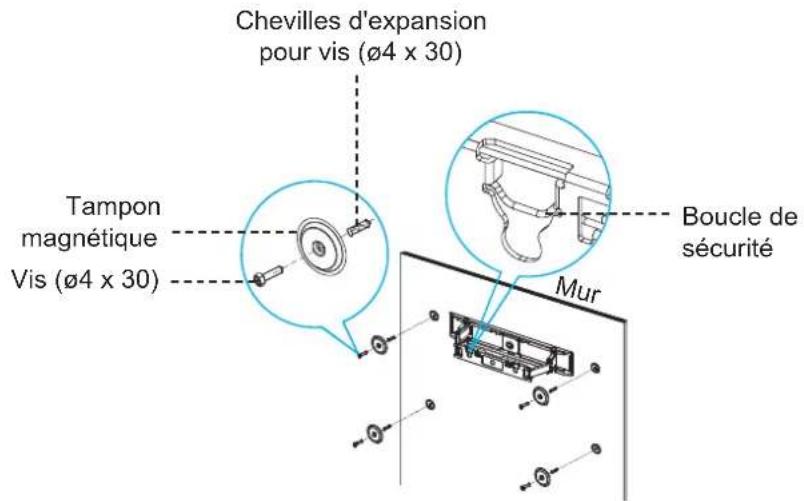

1.4.2 Installation de l'écran LCD sur un mur(WMK-04) (pour NSD-5503/NSD-6503 uniquement)..... 13

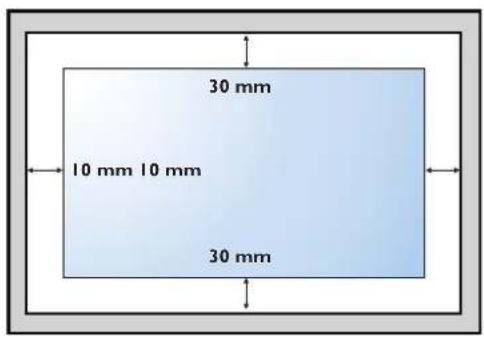

1.4.3 Conditions requises pour la ventilation.... 17

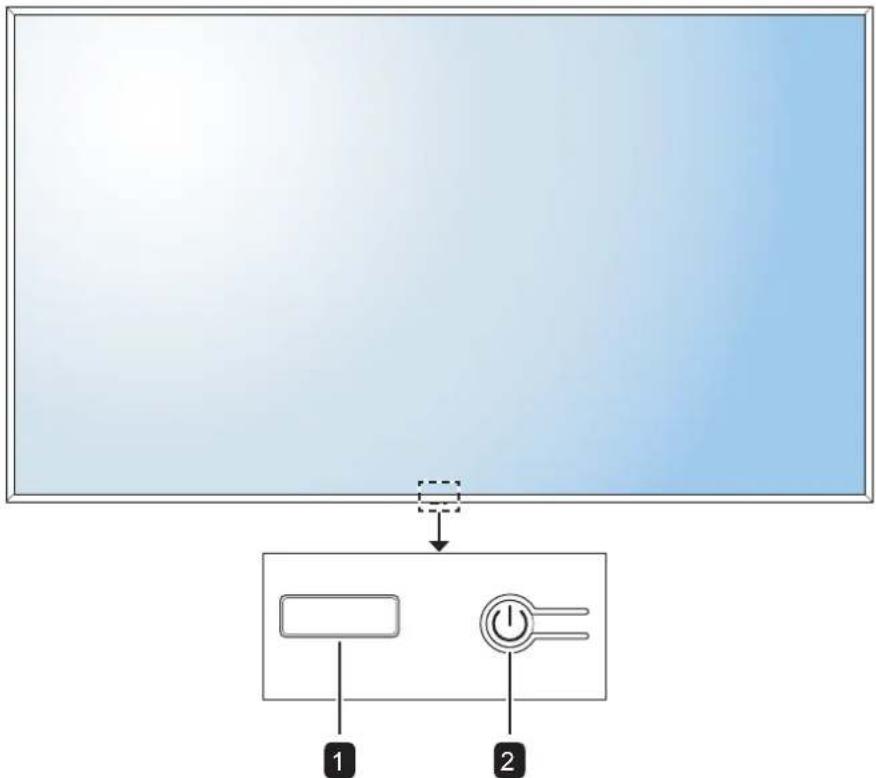

1.5 Description de l'écran LCD 18

1.5.1 Vue avant 18

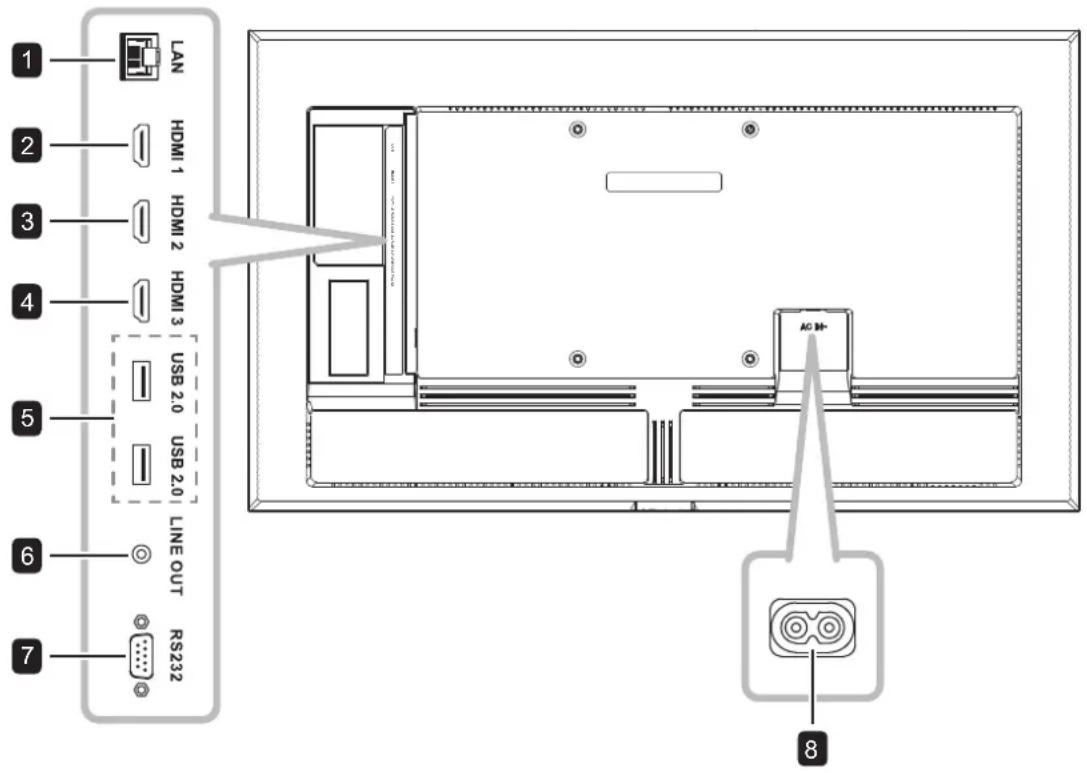

1.5.2 Prises d'entrée/sortie.... 19

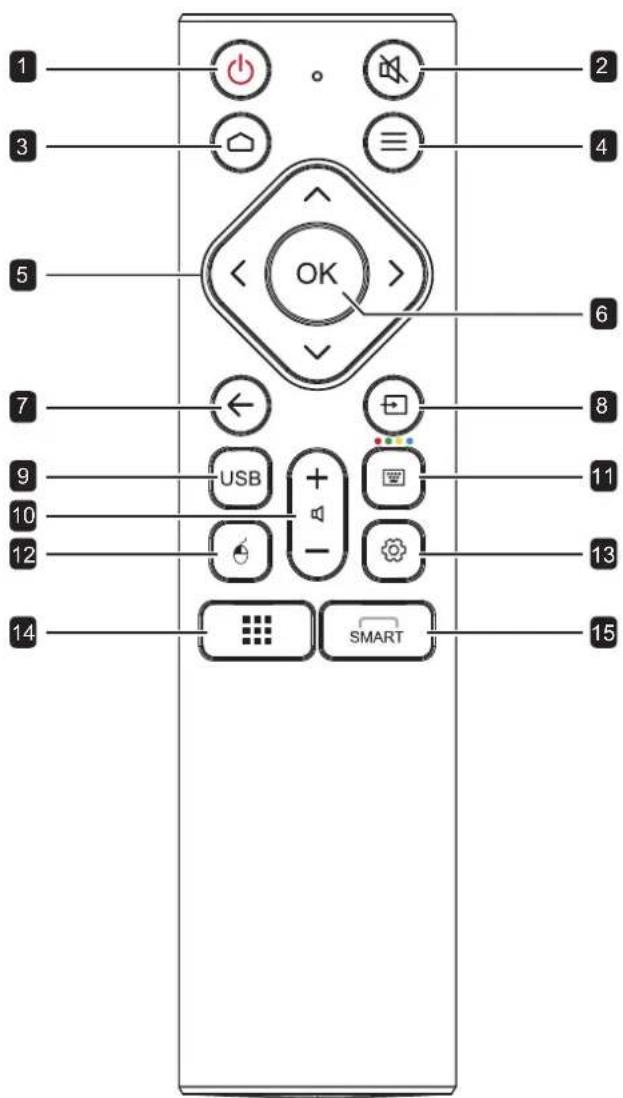

1.6 Télécommande....20

1.6.1 Fonctions générales....20
1.6.2 Installation des piles dans la télécommande.... 21
1.6.3 Manipulation de la télécommande....21

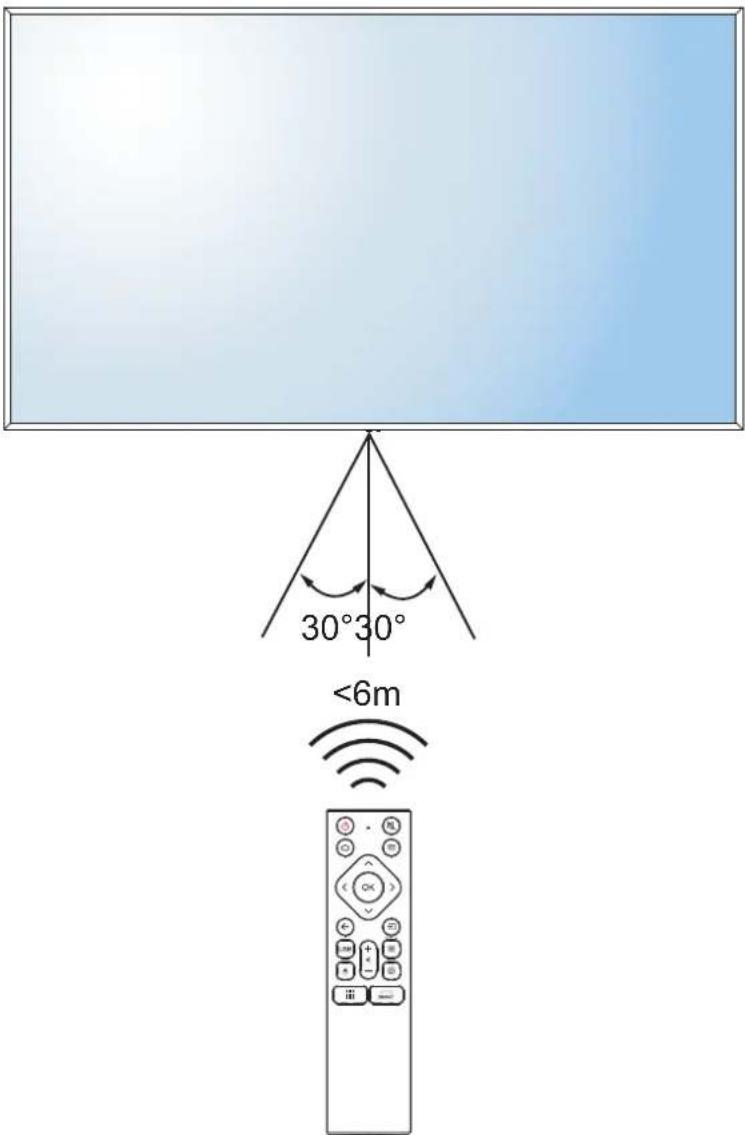

1.6.4 Portée de fonctionnement de la télécommande....22

CHAPITRE 2 : FAIRE LES BRANCHEMENTS....23

2.1 Connexion de l'alimentation 23
2.2 Connexion d'un ordinateur ou d'un dispositif portable.... 24

2.2.1 Avec l'entrée HDMI....24
2.2.2 Avec l'entrée RS232....24

2.3 Connexion d'un appareil externe (lecteur vidéo).... 25
2.4 Connexion de l'équipement audio 26

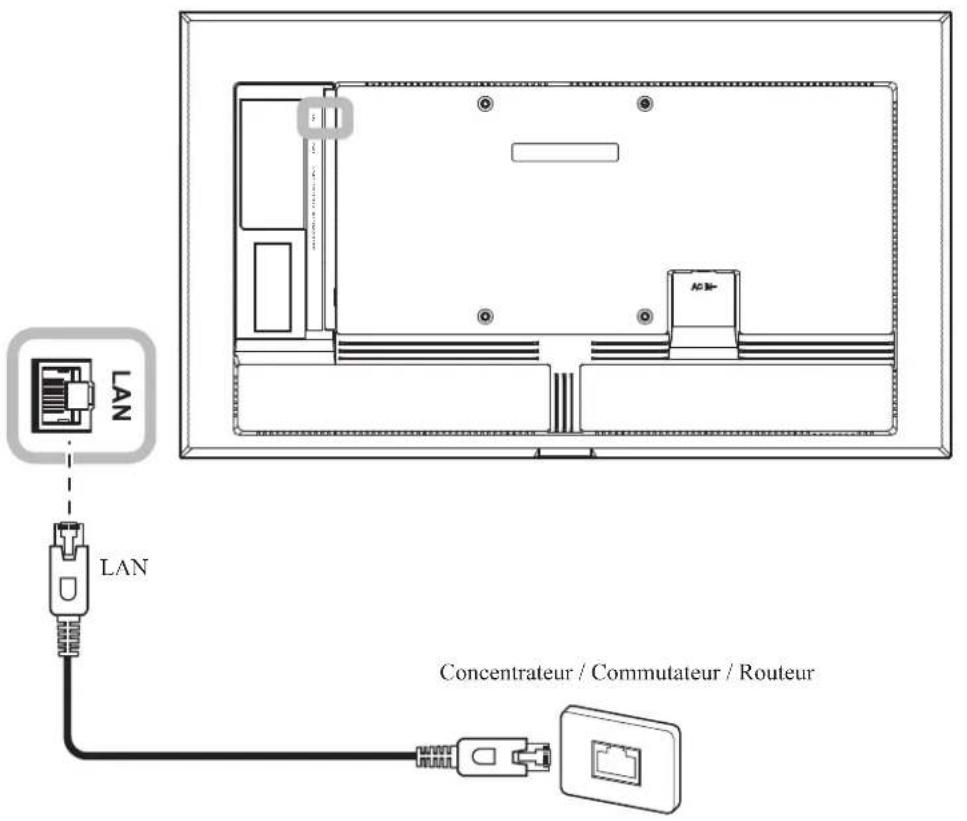

2.5 Connexion à un réseau câblé....27

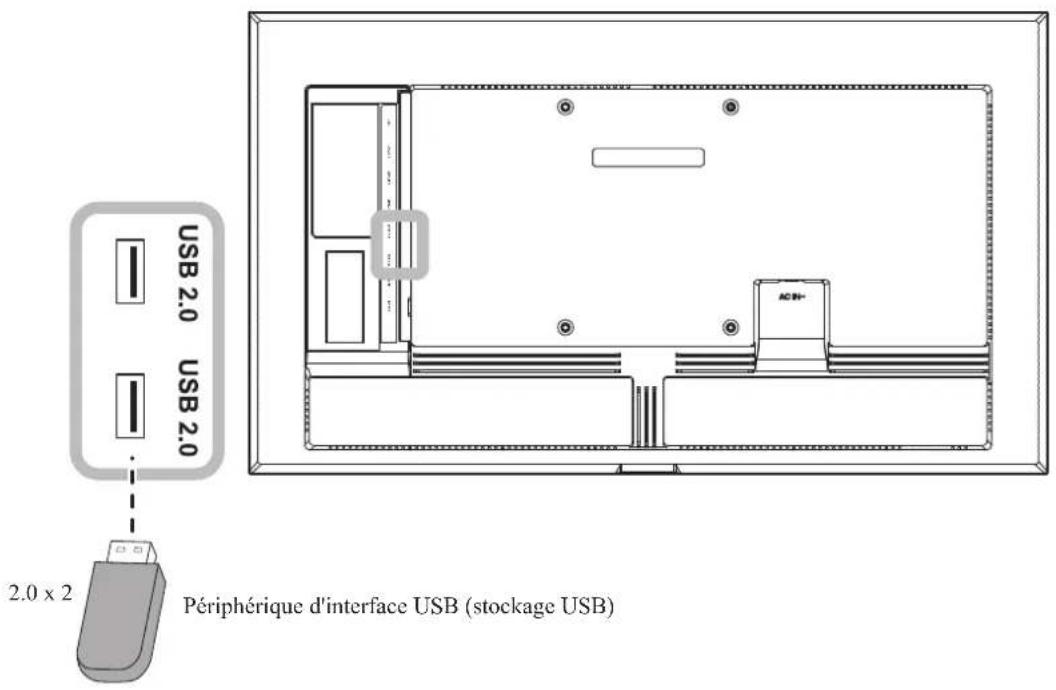

2.6 Connexion de périphériques d'interface USB.... 28

TABLE DES MATIÈRES

CHAPITRE 3 : UTILISATION DE L'ÉCRAN LCD ...... 29

3.1 Mise sous tension....29

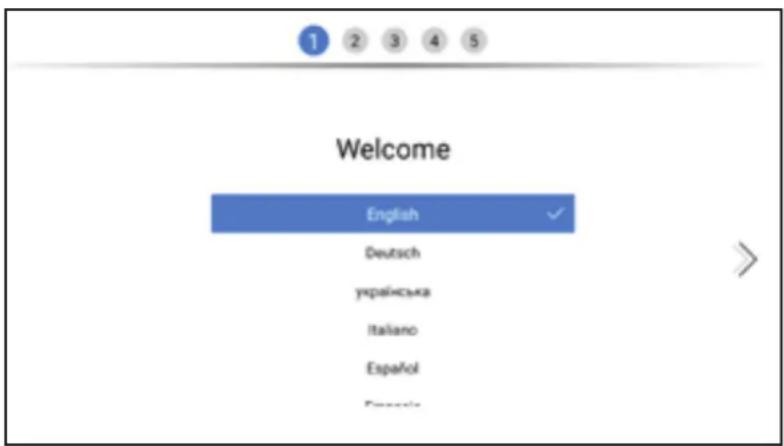

3.1.1 Configuration initiale....29
3.2 Sélection de la source d'entrée du signal.... 30

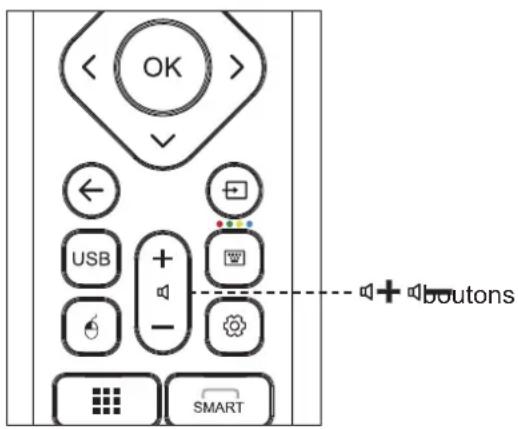

3.3 Réglage du volume 30
3.4 Utilisation du clavier à l'écran.... 30

CHAPITRE 4 : MENU MULTIMÉDIA.... 31

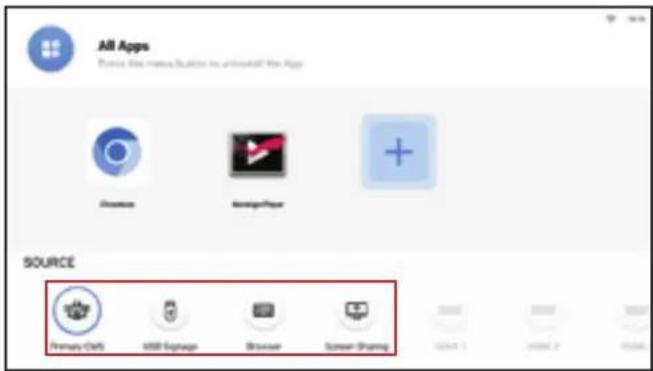

4.1 Accéder au menu Multimédia....31
4.2 CMS principal 31
4.3 Signalisation USB.... 33

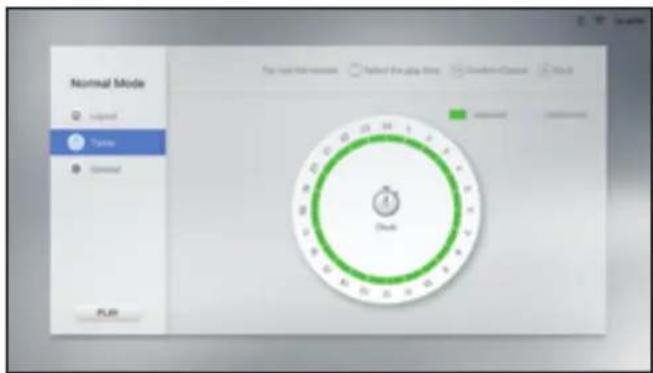

4.3.1 Sélection du mode de lecture.... 33

4.4 Navigateur 37
4.4.1 Ajouter et gérer des URLs....37

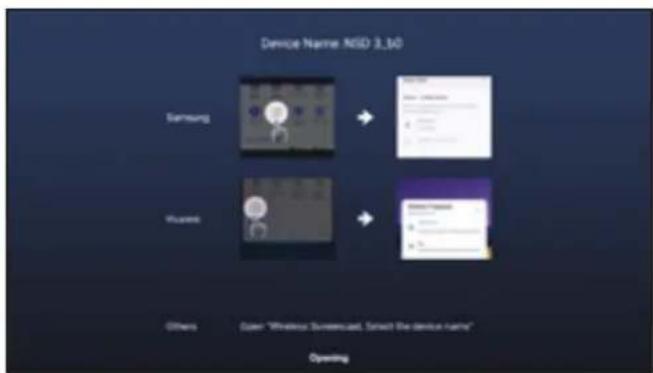

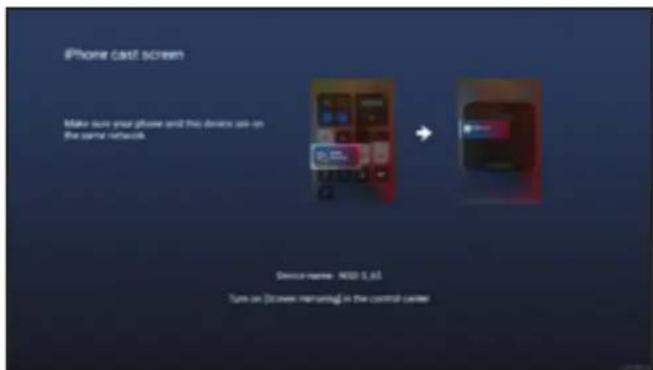

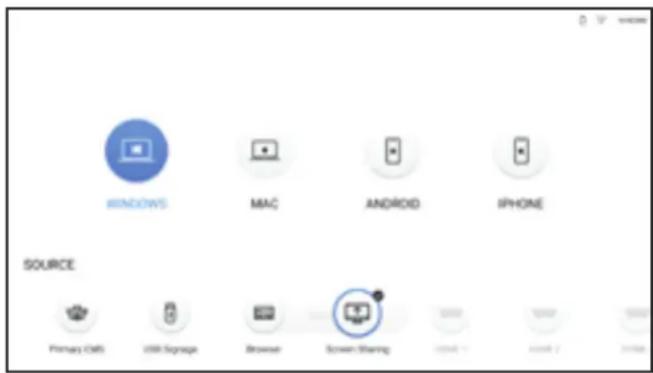

4.5 Partage d'écran 39

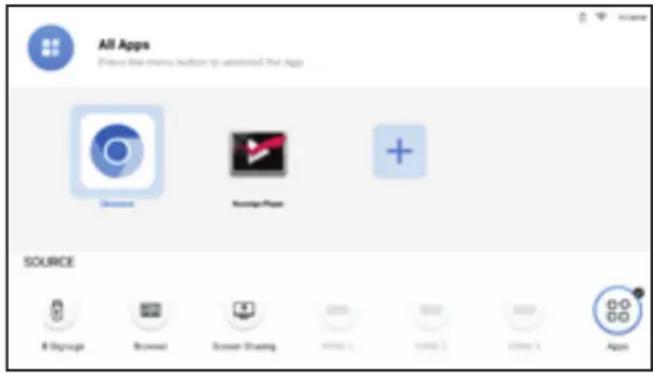

4.6 Gestionnaire d'applications 41

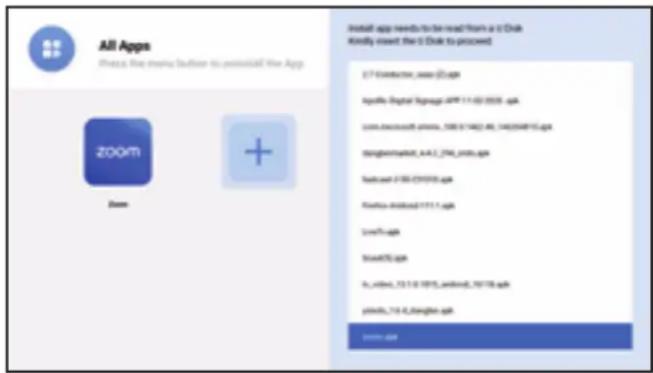

4.6.1 Installer des applications.... 41
4.6.2 Désinstaller des applications.... 42

CHAPITRE 5 : RÉGLAGE DES PARAMÈTRES....43

5.1 Menu Paramètres....43

5.1.1 Structure du menu Paramètres 44

5.2 Configuration des paramètres 46

5.2.1 Menu Image 46
5.2.2 Menu Affichage de l'écran....47

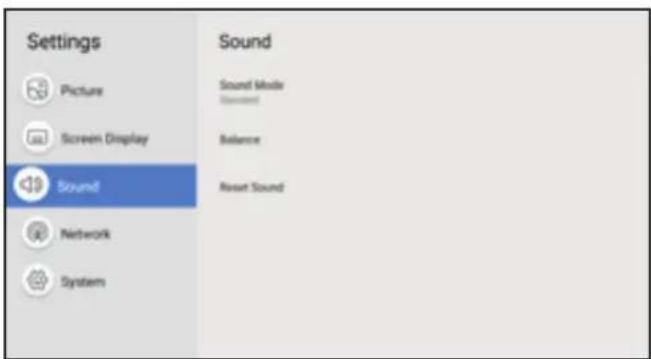

5.2.3 Menu Son....51

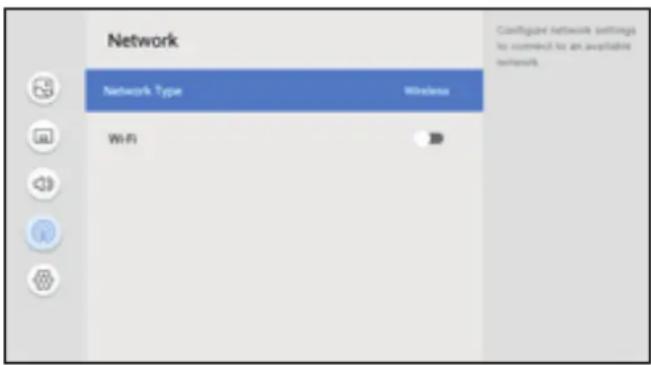

5.2.4 Menu Réseau....53

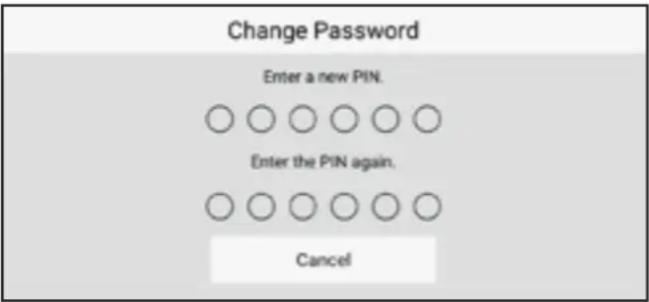

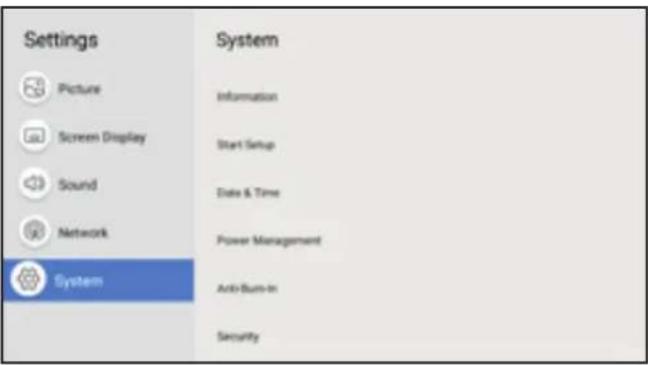

5.2.5 Menu Système 56

CHAPITRE 6 : ANNEXE ...... 64

6.1 Messages d'avertissement....64
6.2 Formats multimédia pris en charge 64
6.3 Timings pris en charge 67
6.4 Dépannage 70
6.5 Transport de l'écran LCD....71

CHAPITRE 7 : SPÉCIFICATIONS.... 72

7.1 Spécifications de l'écran....72

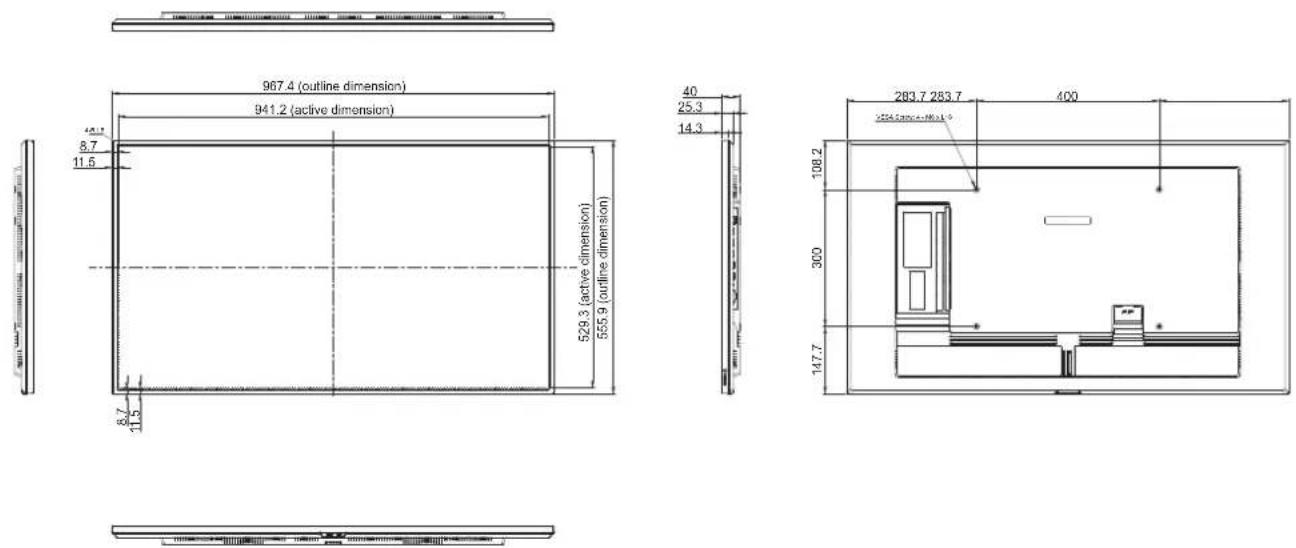

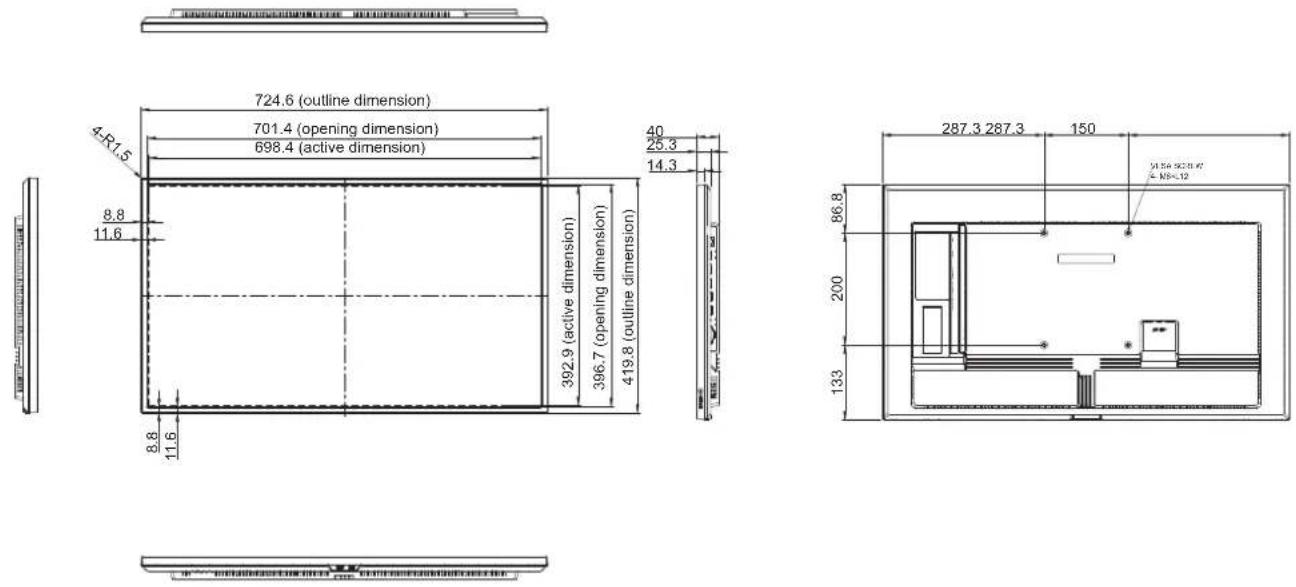

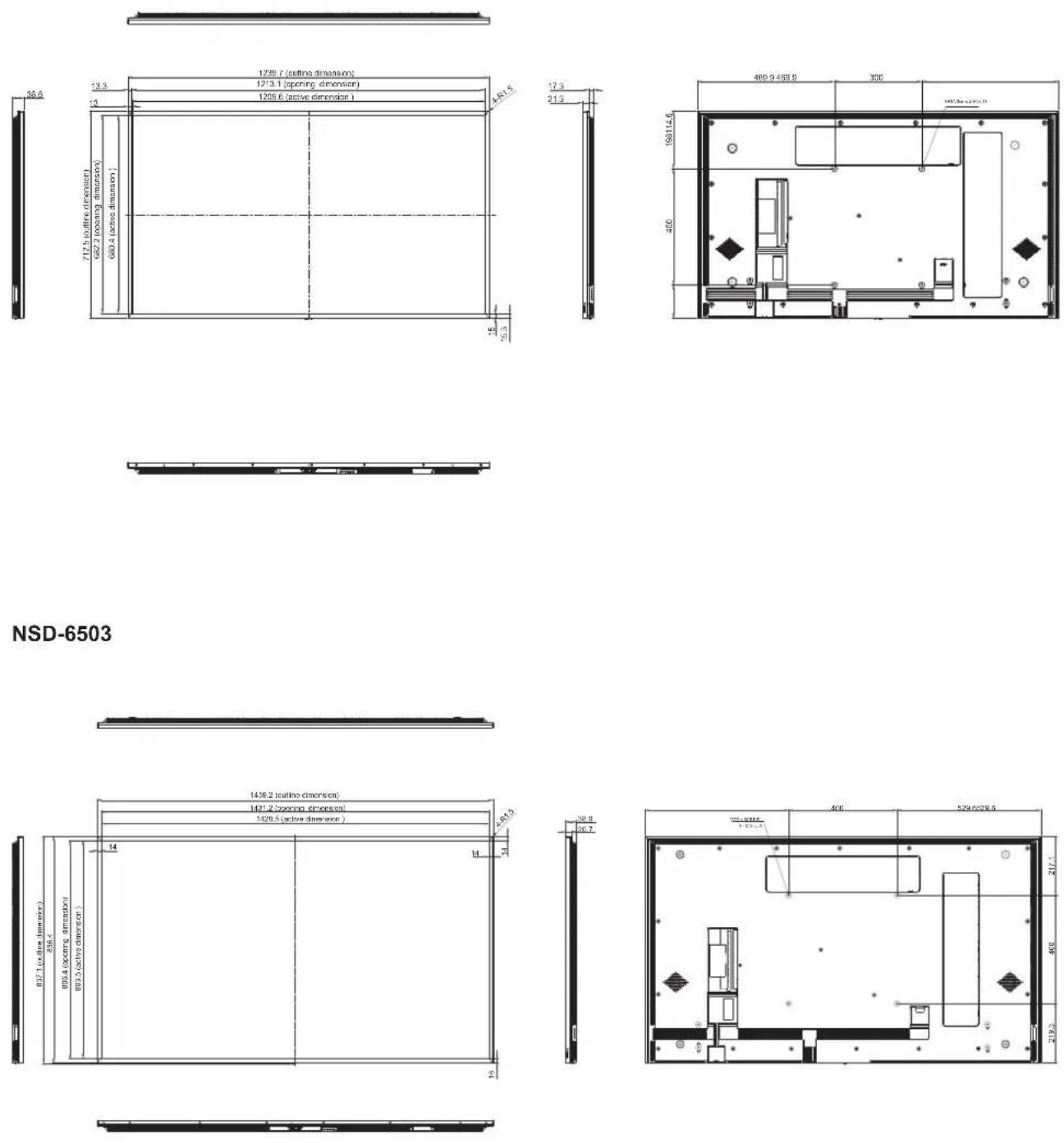

7.2 Dimensions de l'écran....73

Avis de la Federal Communications Commission (FCC) (États-Unis uniquement)

Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Classe B, conformément à la Section 15 du règlement de FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre un rayonnement de fréquence radio et causer des interférences nuisibles aux communications radio s'il n'est pas installé ou utilisé conformément aux instructions. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter l'espacement entre l'équipement et le récepteur.
• Brancher l'appareil à une prise appartenant à un circuit différent de celui du récepteur.
• Demander conseil à un fournisseur ou technicien spécialisé.

Toutes modifications ou tous changements qui ne sont pas expressément approuvés par le tiers responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser cet appareil.

Utilisez seulement un câble protecteur RF fourni avec le moniteur lors de la connexion de ce moniteur à un équipement informatique.

Pour éviter tout dommage pouvant entraîner un incendie ou une électrocution, n'exposez pas cet appareil à la pluie ou à une humidité excessive.

CET ÉQUIPEMENT NUMÉRIQUE DE CLASSE B EST CONFORME À TOUTES LES EXIGENCES DE LA RÉGLEMENTATION CANADIENNE DES ÉQUIPEMENTS GÉNÉRANT DES INTERFÉRENCES.

Cet appareil est conforme à la Section 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) L'appareil ne doit pas causer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement non désiré.

Avis du Centre polonais d'essais et de certification

L'équipement doit être alimenté par une prise avec un circuit de protection (une prise à trois broches). Tous les équipements fonctionnant ensemble (ordinateur, écran, imprimante, etc) doivent utiliser la même source d'alimentation.

Le conducteur de phase de l'installation électrique de la pièce doit avoir un dispositif de protection court-circuit sous la forme d'un fusible d'une valeur nominale inférieure à 16 ampères (A).

Afin d'éteindre complètement l'équipement, le câble électrique doit être retiré de la prise électrique, qui devrait être localisée prêt de l'équipement et facilement accessible.

Une marque de protection « B » confirme que l'équipement est en conformité avec les protections d'usage des normes PN-93/T- 42107 et PN-89/E-06251.

INFORMATIONS DE SÉCURITÉ

Champs électriques, magnétiques et électromagnétiques (« EMF »)

• Nous fabriquons et vendons beaucoup de produits destinés aux consommateurs, qui, comme tout appareil électronique, en général ont la capacité d'émettre et de recevoir des signaux électromagnétiques.
• Un de nos principes d'affaires est de prendre toutes les mesures nécessaires de santé et de sécurité pour nos produits, pour nous conformer à toutes les exigences légales applicables et rester dans la limite des normes EMF applicables au moment de la fabrication des produits.
• Nous nous engageons à développer, produire et vendre des produits qui ne provoquent pas d'effets néfastes sur la santé.
• Nous confirmons que si ces produits sont manipulés correctement pour leur usage prévu, leur utilisation ne présente aucun danger en vertu des preuves scientifiques disponibles à ce jour.
• Nous jouons un rôle actif dans le développement de normes EMF et de sécurité, ce qui nous permet d'anticiper les développements ultérieurs de la norme et de les intégrer à nos produits.

INFORMATIONS DE SÉCURITÉ

Informations pour le Royaume-Uni seulement

AVERTISSEMENT - CET APPAREIL DOIT ÊTRE MIS À LA TERRE.

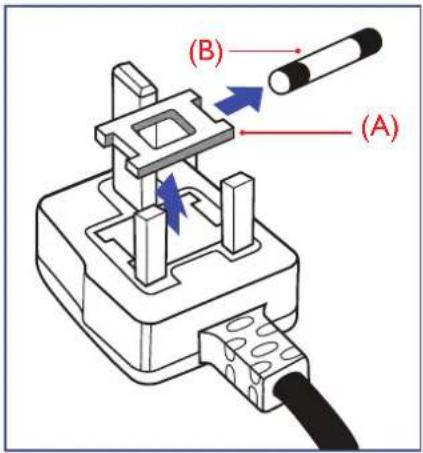

(B) (A)

Important :

Cet appareil est fourni avec une prise moulée approuvée 13 A. Pour changer un fusible dans ce type de prise, procédez comme suit :

1 Retirez le couvercle du fusible et le fusible.
2 Insérez le nouveau fusible qui doit être de type approuvé BS 1362 5A, A.S.T.A. ou BSI.
3 Remettez le couvercle du fusible.

Si la prise installée ne correspond pas à vos branchements, elle doit être enlevée et une prise à 3 branches appropriée installée à sa place.

Si la prise principale contient un fusible, il doit avoir une valeur de 5A. Si une prise sans fusible est utilisée, le fusible sur le panel de distribution ne doit pas être supérieur à 5 A.

Remarque :

La prise endommagée doit être détruite pour éviter tout risque de décharge électrique potentielle si jamais elle devait être insérée dans une autre prise 13 A.

INFORMATIONS DE SÉCURITÉ

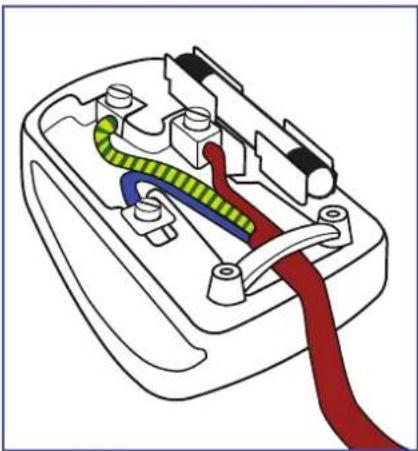

Comment connecter une prise

Les fils du cordon secteur sont identifiés selon le code couleur suivant :

BLEU - « NEUTRE » (« N »)

MARRON - « LIVE » (« L »)

VERT & JAUNE - « TERRE » (« E »)

• Le fil VERT & JAUNE doit être connecté au terminal marqué de la lettre « E » ou du symbole Terre, ou coloré en VERT ou VERT & JAUNE.
• Le fil BLEU doit être connecté au terminal marqué de la lettre « N » ou coloré en NOIR.
• Le fil MARRON doit être connecté au terminal marqué de la lettre « L » ou coloré en ROUGE.

Avant de replacer le dessus de la prise, assurez-vous que la poignée de la corde est fixée à la gaine - pas seulement aux trois câbles.

Informations pour l'Europe du Nord (pays nordiques)

Placering/Ventilation

VARNING: FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÄTKOMLIGA, NÄR DU STÄLLER DIN UTRUSTNING PÅPLATS.

Placering/Ventilation

ADVARSEL: S∅RG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT TILGÆNGELIGE.

Paikka/Ilmankierto

VAROITUS: SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAAN TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA.

Mise au rebut à la fin de vie

Votre nouveau moniteur d'informations publiques contient des matériaux qui peuvent être recyclés et réutilisés. Des entreprises spécialisées peuvent recycler votre produit pour augmenter la quantité de matériels réutilisables et minimiser la quantité à être jetée.

Veuillez consulter votre réglementation locale relative au rejet de votre ancien moniteur auprès de votre revendeur local.

(Pour les clients au Canada et aux États-Unis)

Ce produit peut contenir du plomb et/ou du mercure. Débarrassez-vous en respectant les réglementations locales et fédérales. Pour toute information complémentaire sur le recyclage, contactez www.eia.org (Consumer Education Initiative).

Déchets d'équipements électriques et électroniques - DEEE

À l'attention des utilisateurs des foyers de l'Union européenne

Cette marque sur le produit ou sur l'emballage illustre que, sous la directive européenne 2012/19/UE gouvernant l'utilisation des équipements électriques et électroniques, ce produit peut ne pas être jeté avec les ordures ménagères. Vous êtes responsable de l'élimination de cet équipement à travers un centre de collecte des déchets d'équipements électriques et électroniques désigné. Afin de déterminer les emplacements de tels centres de collecte de déchets électriques et électroniques, veuillez contacter votre représentant gouvernemental local pour connaître l'organisation dont dépend votre foyer ou le magasin dans lequel vous avez acheté le produit.

• La poubelle barrée sur l'appareil ou l'emballage extérieur indique que le produit est conforme à la directive européenne WEEE (Appareils électriques et électroniques usagés).
• Jetez toujours les appareils usagés séparément des déchets ménagers.
• Les piles doivent être retirées au préalable et jetées séparément dans un système de collecte approprié.
• Vous êtes responsable de la suppression de vos données personnelles sur les appareils usagés avant leur élimination.
• Les foyers privés peuvent remettre gratuitement leurs anciens appareils.
• Pour obtenir plus d'informations sur les centres de collecte et de recyclage des appareils mis au rebut, veuillez contacter les autorités locales de votre région, les services de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté ce produit.

Attention – Utilisateurs des États-Unis :

Rejetez-le en accord avec les lois régionales, nationales et fédérales. Pour obtenir plus d'informations sur l'élimination ou le recyclage, veuillez contacter : www.mygreenelectronics.com ou www.eiae.org.

Directives de fin de vie - Recyclage

Votre nouveau moniteur d'informations publiques contient plusieurs matériaux qui peuvent être recyclés pour de nouveaux utilisateurs.

Rejetez-le en accord avec les lois régionales, nationales et fédérales.

INFORMATIONS DE SÉCURITÉ

Déclaration sur la restriction des substances dangereuses (Inde)

Ce produit est conforme à la « Loi indienne sur les déchets électroniques 2011 » qui interdit l'utilisation de plomb, de mercure, de chrome hexavalent, de polybromobiphényle ou de polybromodiphényléthers dans des concentrations dépassant 0,1 % en poids et 0,01 % en poids pour le cadmium, en dehors des exceptions prévues par la Partie 2 de la loi.

Déclaration sur les déchets électroniques pour l'Inde

La présence de ce symbole sur le produit ou son emballage indique que le produit doit être éliminé séparément de vos autres déchets ménagers. Il est de votre responsabilité de le déposer dans un centre de collecte officiel des équipements électriques et électroniques usagés en vue de leur recyclage. La collecte et le recyclage séparés de vos déchets d'équipements lors de leur élimination permettront de préserver les resources naturelles et d'assurer que ce produit est recyclé de manière à protéger la santé humaine et l'environnement.

Piles

Pour l'Union européenne : La poubelle barrée indique que les piles usées ne doivent pas être éliminées avec les ordures ménagères ! Il existe un système de collecte séparé pour les piles usées, pour permettre un traitement adéquat et un recyclage en conformité avec la législation.

Veuillez contacter les autorités locales pour plus de détails sur les systèmes de collecte et de recyclage.

Pour la Suisse : La pile usée doit être remise au point de vente.

Pour les autres pays hors de l'Union européenne : Veuillez contacter les autorités locales pour connaître la méthode de rejet pour la pile usée.

Conformément à la directive européenne 2006/66/EC, la pile ne peut pas être jetée de façon inadaptée. Elle doit être séparée pour être collectée par un service local.

RoHS Turquie

Symboles utilisés dans ce manuel

	Cette icône indique un risque de blessure à l'utilisateur ou de dommage au produit.
	Cette icône indique des instructions importantes d'utilisation et d'entretien.

Notice

• Veuillez lire attentivement ce Manuel de l'utilisateur avant d'utiliser l'écran LCD et gardez-le dans un endroit sûr comme référence.
• Les spécifications du produit et les autres informations contenues dans ce manuel de l'utilisateur sont à titre de référence uniquement. Toutes les informations sont sujettes à modification sans préavis. Le contenu mis à jour peut être téléchargé sur notre site Web : www.agneovo.com.
• Pour protéger vos droits en tant qu'utilisateur, n'enlevez pas les étiquettes qui se trouvent sur l'écran LCD. Vous pourriez annuler la garantie.

Avertissements à propos de l'installation.

• N'installez pas cet écran LCD dans des endroits chauds, par ex. près d'un chauffage, d'une fente de ventilation ou en plein soleil.
• Ne couvrez pas et n'obstruez pas les fentes de ventilation de cet appareil.
• Installez cet écran LCD sur une surface stable. N'installez pas cet écran LCD dans un endroit exposé aux vibrations ou aux chocs.
• Ínstallez cet écran LCD dans un endroit bien aéré.
  • N'installez pas cet écran LCD à l'extérieur.
• Afin d'éviter tout risque d'électrocution ou d'endommagement permanent à l'écran, n'exposez pas l'écran à la poussière, une humidité excessive ou la pluie.
• Ne renversez pas des liquides et n'insérez pas des objets à l'intérieur de cet écran LCD ou dans les fentes de ventilation. Cela pourrait causer un incendie, un choc électrique ou endommager l'écran LCD.

Avertissements à propos de l'utilisation

• Utilisez uniquement le cordon d'alimentation fourni avec cet écran LCD.
• La prise de courant doit être située près de l'écran LCD pour être facilement accessible.
• Si une rallonge est utilisée avec cet écran LCD, assurez-vous que l'intensité électrique totale des appareils branchés sur la prise de courant ne dépasse pas l'intensité électrique maximale permise.
• Ne laissez rien reposer sur le cordon d'alimentation. N'installez pas cet écran LCD dans un endroit où vous pourriez marcher sur le cordon d'alimentation.
• Si l'écran LCD ne va pas être utilisé pendant une période prolongée, débranchez le cordon d'alimentation de la prise de courant.
• Pour débrancher le cordon d'alimentation, tenez et tirez par la fiche. Ne débranchez pas le cordon en tirant dessus, cela pourrait causer un incendie ou un choc électrique.
• Ne touchez pas et ne débranchez pas le cordon d'alimentation avec des mains mouillées.
• Si vous éteignez l'écran en débranchant le cordon d'alimentation, attendez au moins 6 secondes avant de rebrancher le cordon d'alimentation pour l'utiliser.
• Ne pas cogner ni faire tomber l'écran pendant l'utilisation ou le transport.

Nettoyage et entretien

• Pour protéger votre écran contre d'éventuels dommages, n'exercez pas de pression excessive sur l'écran LCD. Lorsque vous déplacez votre écran, saisissez le cadre pour le soulever ; ne soulevez pas l'écran en plaçant votre main ou vos doigts sur l'écran LCD.
• Si votre écran venait à être mouillé, essuyez-le dès que possible avec un chiffon sec.
• Si un corps étranger ou de l'eau pénètrent dans l'écran, mettez-le immédiatement hors tension et débranchez le cordon d'alimentation. Retirez ensuite le corps étranger ou épongez l'eau et envoyez l'écran au centre de maintenance.

- Afin d'assurer les performances optimales de l'écran et pouvoir l'utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d'humidité suivantes :

♦ Température : 0°C-40°C (32°F-104°F)
♦ Humidité : 20%-80% (sans condensation)

Avertissement :

Débranchez le cordon d'alimentation de la prise de courant et contactez

un technicien qualifié dans tous les cas suivants :

♦ Lorsque le cordon d'alimentation est endommagé.
♦ Si l'écran LCD est tombé ou si le boîtier est endommagé.
♦ Si l'écran LCD fume ou qu'il y a une odeur bizarre.

Notes sur l'écran LCD

• Afin de maintenir les performances lumineuses, il est recommandé d'utiliser un faible réglage pour la luminosité.
• A cause de la durée de vie de la lampe, il est normal que la qualité de la luminosité de l'écran LCD baisse après un certain temps.
• Lorsque des images statiques sont affichées pendant des longues périodes, l'image peut rester visible sur l'écran LCD. Cela est appelé une brûlure ou une rétention d'image.

Pour éviter la rétention d'image, suivez les instructions suivantes :

• Réglez l'écran LCD pour qu'il s'éteigne après quelques minutes d'inactivité.
• Utilisez un économiseur d'écran avec une image qui bouge ou une image toute blanche.
• Changez souvent l'image du bureau.
• Réglez la luminosité de l'écran LCD sur un réglage bas.
• Éteignez l'écran LCD lorsque vous n'utilisez pas le système.

♦ Ce que vous pouvez faire lorsqu'il y a une rétention d'image sur l'écran LCD :

• Éteignez l'écran LCD pendant les périodes prolongées d'inutilisation. Cela peut-être des heures ou plusieurs jours.
• Utilisez un économiseur d'écran pendant les périodes prolongées d'inutilisation.
• Utilisez une image noire et blanche pendant les périodes prolongées d'inutilisation.

- Il y a des millions de micro-transisteurs dans cet écran LCD. Il ets normal que quelques transisteurs soit endommagés et produisent des points. Ceci est normal et n'indique pas un problème.

- IMPORTANT : Utilisez toujours un programme d'économiseur d'écran en mouvement lorsque votre écran n'est pas utilisé. Utilisez toujours une application de rafraîchissement périodique de l'écran si l'appareil affiche un contenu statique fixe. L'affichage sans interruption d'une image statique ou immobile sur une longue période peut engendrer une « rémanence à l'extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran. C'est un phénomène bien connu de la technologie des écrans LCD. Dans la plupart des cas, cette « rémanence à l'extinction », « image résiduelle » ou « image fantôme » disparaît progressivement une fois l'alimentation éteinte.

- AVERTISSEMENT : Les symptômes de « rémanence à l'extinction », d' « image résiduelle » ou d' « image fantôme » les plus graves ne disparaissent pas et ne peuvent pas être réparés. Cela n'est pas non plus couvert par les conditions de votre garantie.

CHAPITRE 1 : DESCRIPTION DU PRODUIT

1.1 Déballage

• Ce produit est emballé dans un carton qui contient également les accessoires standard.
• Tous les autres accessoires optionnels seront emballés séparément.
• Compte tenu des dimensions et du poids de l'écran, il est recommandé que ce produit soit transporté par deux personnes.
• Après avoir ouvert le carton d'emballage, assurez-vous que les articles inclus sont en bon état et complets.

1.2 Contenu de l'emballage

La boîte devrait contenir les pièces suivantes lorsque vous l'ouvrez ; vérifiez le contenu. Si des pièces manquent ou sont endommagées, contactez immédiatement votre revendeur.

Écran LCD

Guide de démarrage rapide

Câble HDMI

Cordon d'alimentation

Piles AAA x2

Remarque :

♦ La télécommande est livrée avec les piles AAA fournies.
Pour toutes les autres régions, utilisez un cordon électrique qui est conforme à la tension CA de la prise de courant et qui a été approuvée et est conforme aux règlements de sécurité du pays en question (le type H05W-F, 2G ou 3G, de 0,75 ou 1 mm² doit être utilisé).
Nous vous recommandons de préserver la boîte et le matériel d'emballage en cas de besoin d'expédition.
♦ Les images servent uniquement de référence. Les éléments fournis peuvent varier.
Si vous voulez fixer l'écran LCD sur un mur, veuillez consulter le site web suivant pour plus d'informations : https://www.agneovo.com/global/product-category/accessories/mounts/wall-mounts

DESCRIPTION DU PRODUIT

1.3 Préparation de l'installation

• À cause de la forte consommation d'énergie de ce produit, utilisez uniquement le cordon d'alimentation spécialement conçu pour ce produit. Si vous avez besoin d'une rallonge électrique, veuillez contacter votre revendeur.
• Le produit doit être installé sur une surface horizontale pour éviter qu'il ne bascule. La distance entre l'arrière du produit et le mur doit être suffisante pour une bonne ventilation. Évitez d'installer le produit dans une cuisine, une salle de bain ou n'importe quel endroit avec une humidité élevée afin de ne pas réduire la durée de vie des composants électroniques.
• Le produit peut fonctionner normalement jusqu'à une altitude de 3600 m. Dans les installations à des altitudes de plus de 3600m, certains problèmes peuvent survenir.

Pour installer ce moniteur sur un mur, vous devrez obtenir un kit de montage mural standard (disponible dans le commerce). Nous vous recommandons d'utiliser une interface de montage qui est conforme à la norme TUV-GS et/ou UL1678 en Amérique du Nord.

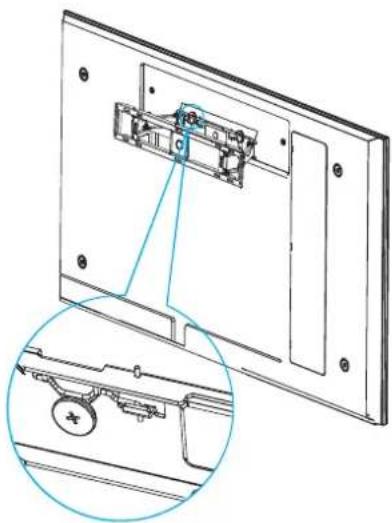

Pour monter au mur l'écran LCD, vissez le support en utilisant les trous VESA à l'arrière de l'écran LCD.

NSD-3203

♦ N'appuyez pas trop fort sur l'écran LCD ou le bord du cadre, car cela peut causer un dysfonctionnement de l'appareil.

Remarque :

♦ Évitez que le kit de montage mural bloque les trous de ventilation à l'arrière de l'écran.
♦ Attachez l'écran LCD sur un mur assez fort pour supporter le poids.
♦ Posez la feuille de protection qui était enveloppée autour du moniteur lorsqu'il était emballé sur une table, sous la surface de l'écran pour ne pas le rayer.
Assurez-vous que vous avez bien tous les accessoires dont vous avez besoin pour le montage de ce moniteur (support de montage mural, support de montage au plafond, etc.).
Suivez les instructions qui sont fournies avec le kit de montage. Le non-respect des procédures de montage pourrait endommager l'équipement ou causer des blessures à l'utilisateur ou à l'installateur. La garantie du produit ne couvre pas les dommages causés par une mauvaise installation.

NSD-5503

Pour empêcher le moniteur de tomber :

Pour une installation murale ou au plafond, nous recommandons d'installer le moniteur avec des supports en métal qui sont vendus séparément. Pour des instructions d'installation plus détaillées, consultez le guide reçu avec le support.
Pour réduire les risques de blessures et de dommages résultant d'une chute du moniteur en cas de tremblement de terre ou autre catastrophe naturelle, consultez le fabricant du support pour l'emplacement d'installation.

Remarque :

Pour le kit de montage mural, utilisez des vis de montage M6 (dont la longueur est 10 mm plus longue que l'épaisseur du support de montage) et serrez-les fermement.
♦ Poids de l'unité sans base : NSD-3203=5,4 kg. NSD-4303=9,1 kg. NSD-5503=17,6 kg. NSD-6503=25,3 kg. L'appareil et ses moyens de montage associés restent toujours en sécurité pendant l'essai.
♦ Support de montage mural avec poids/charge minimum : NSD-3203=6,6 kg. NSD-4303=11,2 kg. NSD-5503=21,6 kg. NSD-6503=31,1 kg.

DESCRIPTION DU PRODUIT

1.4.2 Installation de l'écran LCD sur un mur (WMK-04) (pour NSD-5503/6503 uniquement)

Pour installer l'écran LCD sur un mur, vous avez besoin des éléments suivants :

Tampons magnétiques x 4

Chevilles d'expansion pour vis (ø4 x 30) x 4

Vis (ø5 x 60) x 8

Chevilles d'expansion pour vis (ø5 x 60) x 8

Vis (∅4 x 30) x 4

× 4

Remarque :

♦ Poids de l'unité sans base : NSD-5503=17,6 kg.
NSD-6503=25,3 kg.
L'appareil et ses moyens de montage associés restent toujours en sécurité pendant l'essai.

♦ La capacité de charge maximale par unité du support mural est de 30 kg.

DESCRIPTION DU PRODUIT

1 Insérez quatre aimants puis insérez quatre vis (ø3 x 12) dans les trous de fixation murale.
2 Retirez le couvercle arrière.
3 Vissez deux vis (M6 x 8) sur le couvercle arrière.

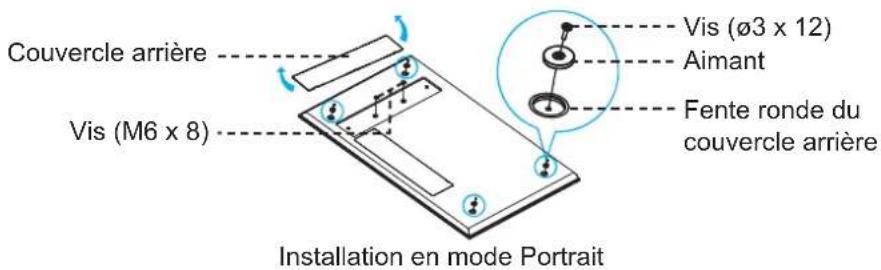

Vis (Ø3 x 12) Aimant Fente ronde du couvercle arrière Vis (M6 x 8) Couvercle arrière Installation en mode Paysage

Couvercle arrière Vis (M6 x 8) Vis (Ø3 x 12) Aimant Fente ronde du couvercle arrière Installation en mode Portrait

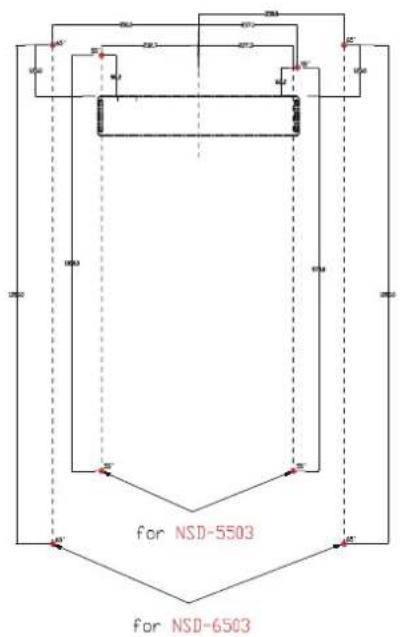

4 Positionnez le support mural et les aimants sur le mur selon le schéma des dimensions suivant.

5 Utilisez un niveau pour fixer le support mural horizontalement sur le mur, le symbole de la flèche doit être vers le « HAUT ».
6 Insérez huit chevilles d'expansion dans les trous de vis du support de fixation murale.
7 Fixez le support de fixation murale sur le mur avec les huit vis (M6 x 8).

Mur Chevilles d'expansion pour vis (Ø5 x 60) Vis (Ø5 x 60)

8 Étendez le support mural au maximum et déverrouillez la boucle de sécurité pour vérifier l'alignement des vis du support mural de l'écran LCD et des fentes d'accrochage du support.
9 Insérez quatre chevilles d'expansion (ø4 x 30) dans les trous des vis de montage sur le mur.
10 Insérez quatre tampons magnétiques dans les trous de vis du mur.
11 Vissez quatre vis (ø4 x 30) dans les trous de vis de montage sur le mur.

Chevilles d'expansion pour vis (Ø4 x 30) Tampon magnétique Vis (Ø4 x 30) Boucle de sécurité Mur

DESCRIPTION DU PRODUIT

12 Alignez le support de montage mural avec le couvercle arrière. Insérez ensuite les vis (M6 x 8) dans les encoches du support mural. Appuyez sur la boucle de sécurité, organisez les câbles de l'écran LCD dans les fentes d'alignement.

Installation en mode Paysage

Installation en mode Portrait

Remarque :

♦ Respectez les dégagements autour de l'écran LCD en respectant les dimensions minimales indiquées.

♦ Ne couvrez jamais les trous de ventilation ou insérer des objets dans le boîtier.

Ne placez pas l'écran LCD dans un espace confiné, tel qu'une armoire ou un placard. Placez l'écran sur une surface solide et plane et assurez-vous qu'une ventilation appropriée est fournie.

Avertissement :

Assurez-vous que le cordon d'alimentation de l'écran LCD est débranché avant l'installation.

DESCRIPTION DU PRODUIT

1.4.3 Conditions requises pour la ventilation

Pour permettre à la chaleur de se disperser, laissez un espace entre les objets comme indiqué sur le diagramme ci-dessous.

30 mm 10 mm 10 mm 30 mm

1.5 Description de l'écran LCD

1.5.1 Vue avant

1 Indicateur LED/récepteur IR

• S'allume en rouge lorsque l'écran LCD est en mode veille. Lorsque l'écran LCD est sous tension ou en mode veille, l'indicateur LED est éteint.
• Reçoit les signaux de la télécommande.

Remarque :

♦ En mode veille, le rétroéclairage est éteint.

2 Bouton d'ALIMENTATION

Appuyez pour allumer ou éteindre l'écran LCD.

1.5.2 Prises d'entrée/sortie

LAN HDMI 1 HDMI 2 HDMI 3 USB 2.0 USB 2.0 LINE OUT RS232 AG BI- 8

1 LAN

Pour la connexion Internet avec un câble Ethernet.

Remarque :

♦ Prend en charge des taux de transmission de données jusqu'à 10/100 Mbps.

2 HDMI 1

Connecte les signaux d'entrée HDMI.

3 HDMI 2

Connecte les signaux d'entrée HDMI.

4 HDMI 3

Connecte les signaux d'entrée HDMI.

5 USB 2.0 (x 2)

Connecte un dispositif d'interface USB (port de service / lecture multimédia)

6 SORTIE LIGNE

Connecte une sortie de signaux audio analogique (Prise jack audio stéréo 3,5 mm).

7 RS232

Connecte l'entrée RS232 d'un appareil externe.

8 Entrée d'alimentation secteur.

DESCRIPTION DU PRODUIT

1.6 Télécommande

1.6.1 Fonctions générales

1 2 3 4 5 6 7 8 9 10 USB + - 11 12 13 14 SMART 15

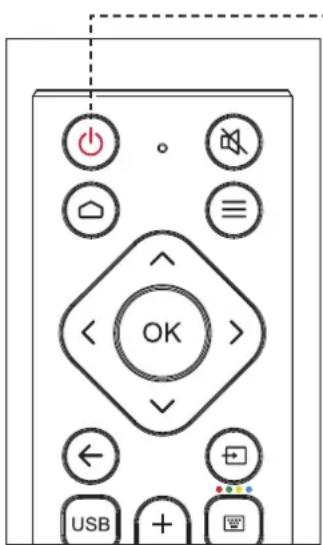

1 Bouton d'alimentation [] ⏻ : Allume ou éteint le système.
2 [Bouton Sourdine : Active ou désactive la fonction Muet.
3 [Φ Bouton Accueil : Retourne à la page d'accueil.
4 [主 Bouton Désinstaller l'app : Désinstalle une application (source d'application uniquement).
5 [不 [非]K] > Boutons de navigation : Navigue dans le menu Paramètres et permet de régler les paramètres.
6 [QK Bouton OK : Confirme votre sélection ou enregistre les modifications.
7 [4- Bouton Retour : Retourne à l'écran précédent (Android OS) ou quitte le menu Paramètres.

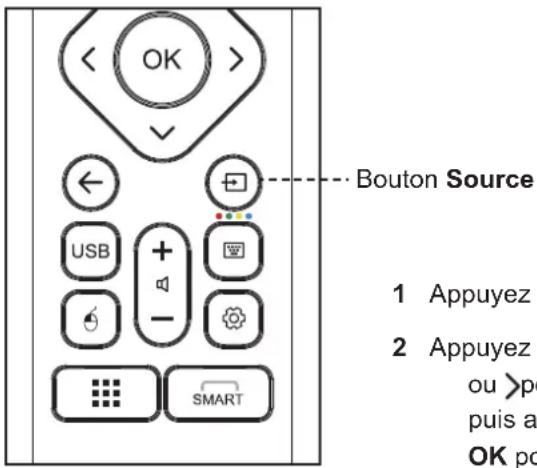

8 [☐ Bouton Source : Ouvre le menu de sélection de la source.
9 [USB Bouton Signalisation USB : Lance l'écran de signalisation USB.
10 [☐] Bouton volume : Règle le volume. Appuyez sur [☐+] pour augmenter le volume ou sur [☐-] pour réduire le volume.
11 [F Bouton de rétro-éclairage du clavier : Aucune fonction.
12 [4] Bouton de contrôle de la souris : Aucune fonction.
13 [Bouton du menu Paramètres : Ouvre le menu Paramètres.
14 [::Bouton Apps : Aucune fonction.
15 [.] Bouton du menu Intelligent : Aucune fonction.

DESCRIPTION DU PRODUIT

1.6.2 Installation des piles dans la télécommande

La télécommande fonctionne avec deux piles AAA 1,5 V.

Pour installer ou remplacer les piles :

1 Retirez le couvercle du compartiment des piles en le faisant glisser.

2 Alignez les piles en respectant les signes (+) et (-) à l'intérieur du compartiment des piles.

3 Replacez le couvercle du compartiment des piles.

1.6.3 Manipulation de la télécommande

• Évitez de la cogner ou de la secouer.
• Ne laissez pas de l'eau ou tout autre liquide entrer dans la télécommande. Si la télécommande est mouillée, essuyez-la immédiatement.
• Évitez de l'exposer à la chaleur et à la vapeur d'eau.
• N'ouvrez pas le couvercle des piles sauf pour installer des piles.

Attention :

Une utilisation incorrecte des piles peut entrainer des fuites ou une explosion. Respectez toujours les instructions suivantes :

Insérez les piles AAA en faisant correspondre les signes (+) et (-) des piles avec les signes (+) et (-) dans le compartiment des piles.
♦ N'utilisez jamais des piles de différents types.
♦ N'utilisez jamais des piles neuves avec des piles usées. Cela réduit la durée de vie des piles et elles peuvent fuir.
Enlevez les piles usées immédiatement pour que le liquide des piles ne coule pas dans le compartiment des piles. Ne touchez pas l'acide des piles si elles fuient, cette substance est toxique pour la peau.

Remarque :

Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.
La télécommande peut ne pas fonctionner correctement si le capteur de télécommande de cet écran est exposé à la lumière directe du soleil ou une forte illumination, ou si le chemin du signal de la télécommande est bloqué par un objet.

DESCRIPTION DU PRODUIT

1.6.4 Portée de fonctionnement de la télécommande

Pointez le haut de la télécommande vers le capteur de télécommande de l'écran LCD (sur le bord gauche ou droite) lorsque vous appuyez sur un bouton.

Lors de l'utilisation de la télécommande, la distance entre la télécommande et le capteur sur l'écran doit être inférieure à 6 m/19 pieds, et les angles horizontal et vertical doivent être inférieurs à 30".

30°30° <6m

CHAPITRE 2 : FAIRE LES BRANCHEMENTS

2.1 Connexion de l'alimentation

Remarque :

- Avant d'utiliser l'écran LCD, assurez-vous d'utiliser le cordon d'alimentation qui correspond à la prise de courant de votre pays.

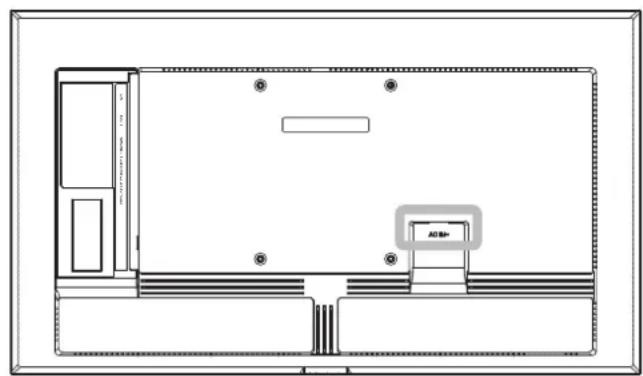

1 Branchez une extrémité du cordon d'alimentation au connecteur ENTRÉE CA de l'écran LCD.
2 Branchez l'autre extrémité du cordon d'alimentation sur une prise de courant ou une source d'alimentation.

Assurez-vous que l'écran LCD n'est pas connecté à la prise de courant avant de faire des connexions. Le branchement des câbles lorsque l'écran est sous tension peut poser un risque de choc électrique ou de blessure.
Lorsque vous débranchez le cordon d'alimentation, tenez la fiche et non le cordon. Ne tirez jamais le cordon.

FAIRE LES BRANCHEMENTS

2.2 Connexion d'un ordinateur ou d'un dispositif portable

2.2.1 Avec l'entrée HDMI

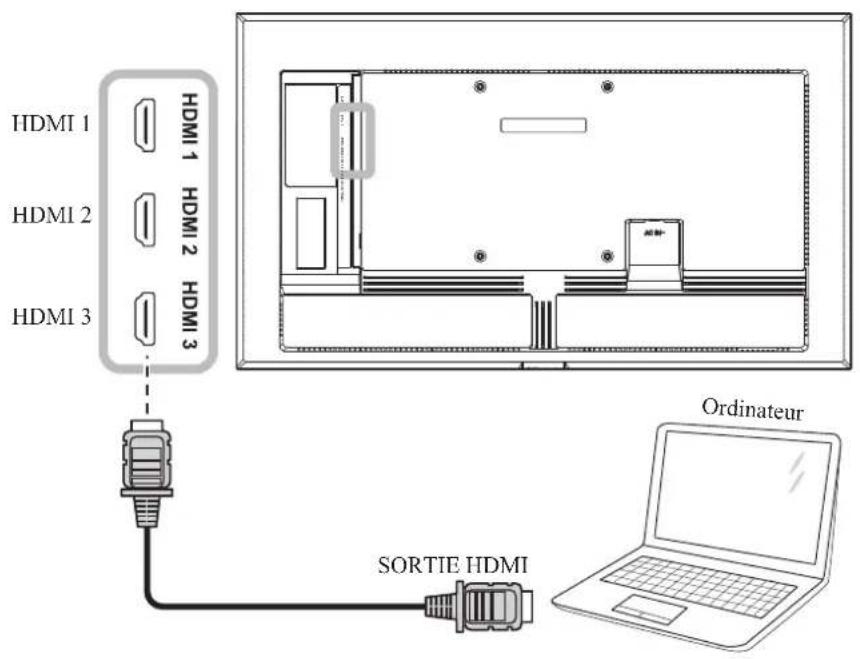

Branchez une extrémité d'un câble HDMI sur le connecteur HDMI 1, HDMI 2, ou HDMI 3 de l'écran LCD et l'autre extrémité d'un câble HDMI sur le connecteur SORTIE HDMI de l'ordinateur.

HDMI 1 HDMI 2 HDMI 3 HDMI 1 HDMI 2 HDMI 3 ORDINATEUR SORTIE HDMI

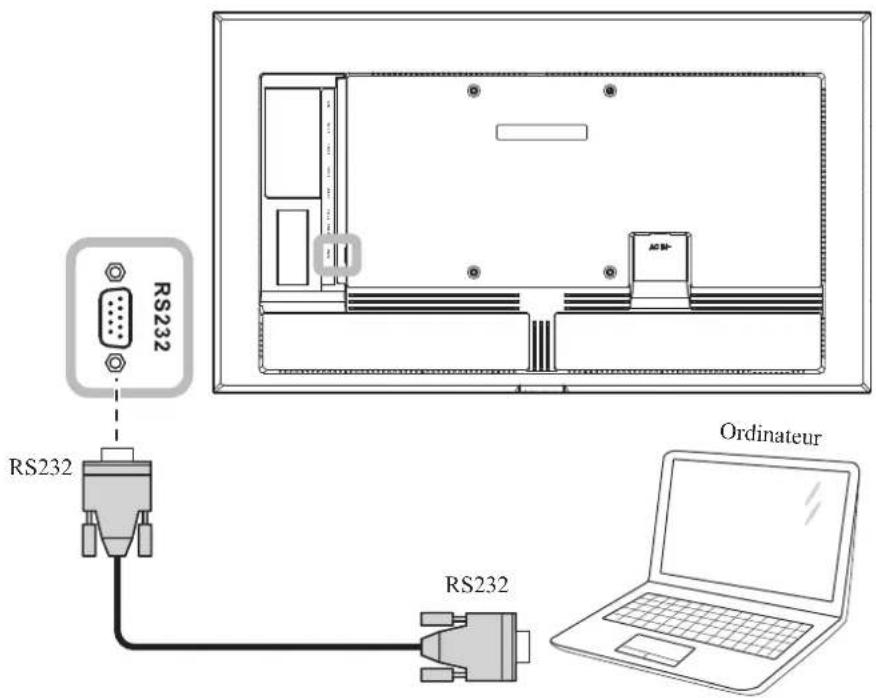

2.2.2 Avec l'entrée RS232

Branchez une extrémité d'un câble série RS232 sur le connecteur RS232 de l'écran LCD et l'autre extrémité d'un câble série RS232 sur le connecteur RS232 de l'ordinateur.

RS232 RS232 Ordinateur RS232

FAIRE LES BRANCHEMENTS

2.3 Connexion d'un appareil externe (lecteur vidéo)

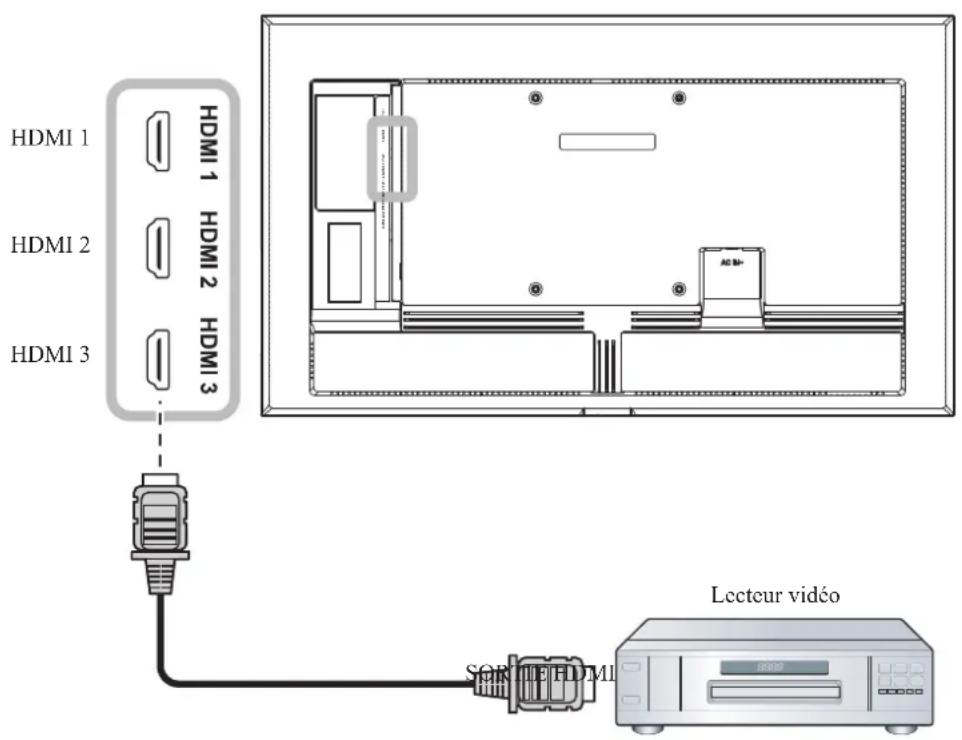

Branchez une extrémité d'un câble HDMI sur le connecteur HDMI 1, HDMI 2, ou HDMI 3 de l'écran LCD et l'autre extrémité d'un câble HDMI sur le connecteur SORTIE HDMI du lecteur vidéo.

HDMI 1 HDMI 2 HDMI 3 Lecteur vidéo SONIE HDMI

FAIRE LES BRANCHEMENTS

2.4 Connexion de l'équipement audio

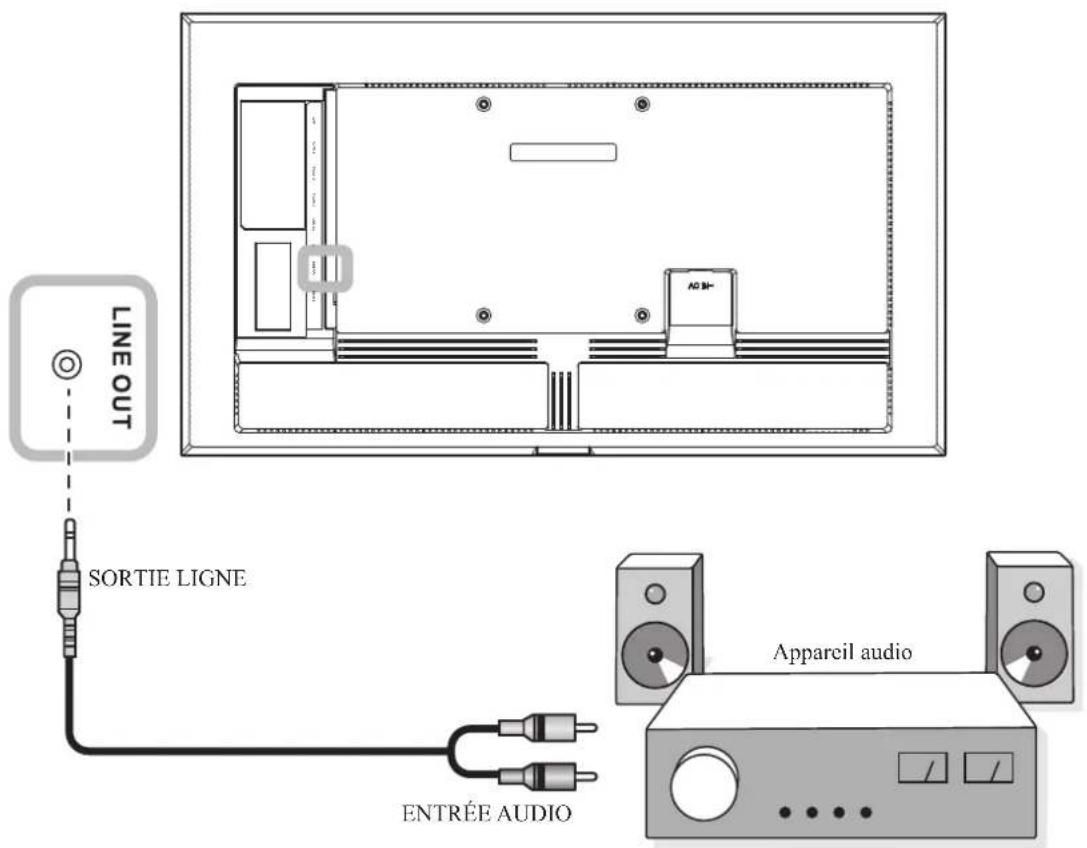

Branchez une extrémité d'un câble audio sur le connecteur SORTIE LIGNE de l'écran LCD et l'autre extrémité d'un câble audio sur le connecteur ENTRÉE AUDIO de l'appareil audio.

LINE OUT SORTIE LIGNE ENTRÉE AUDIO Apparcil audio

FAIRE LES BRANCHEMENTS

2.5 Connexion à un réseau câblé

Branchez une extrémité d'un câble réseau (RJ45) sur le connecteur LAN de l'écran LCD et l'autre extrémité du câble réseau à un concentrateur, un commutateur ou un routeur.

LAN LAN Concentrateur / Commutateur / Routeur

FAIRE LES BRANCHEMENTS

2.6 Connexion de périphériques d'interface USB

Connectez une interface USB à l'un des ports USB de l'écran LCD pour afficher du contenu multimédia ou installer des applications.

USB 2.0 USB 2.0 2.0 x 2 Périphérique d'interface USB (stockage USB)

CHAPITRE 3 : UTILISATION DE L'ÉCRAN LCD

3.1 Mise sous tension

1 Branchez la fiche du cordon d'alimentation sur une prise de courant ou une source d'alimentation.
2 Appuyez sur le bouton pour allumer l'écran LCD.

Lorsque l'écran LCD est allumé, appuyez sur le bouton pour éteindre l'écran LCD.

3.1.1 Configuration initiale

Après avoir allumé l'écran LCD, un écran de bienvenue s'affiche. Vous êtes invité à sélectionner la langue par défaut du système, le sens de l'affichage, à configurer les paramètres du réseau, etc. Suivez les instructions à l'écran pour terminer la configuration initiale.

1 2 3 4 5 Welcome English ✓ Deutsch українська Italiano Español Espana

Remarque :

L'écran LCD consomme toujours de l'énergie tant que le cordon d'alimentation est branché sur la prise de courant. Débranchez le cordon d'alimentation si vous voulez couper complètement l'alimentation.

Remarque :

L'écran de configuration initiale ne s'affiche que lors de la première utilisation de l'écran LCD ou après une réinitialisation du système.

UTILISATION DE L'ÉCRAN INTERACTIF

3.2 Sélection de la source d'entrée du signal

< OK > ← USB + - SMART Bouton Source 1 Appuyez 2 Appuyez ou >p puis a OK pc

3.3 Réglage du volume

< OK > ← USB + - SMART + boutons

Appuyez sur le bouton pour augmenter le volume ou sur le bouton pour réduire le volume.

3.4 Utilisation du clavier à l'écran

Lorsque vous avez besoin d'entrer du texte, un clavier à l'écran s'ouvre automatiquement. Appuyez sur les touches à l'écran comme vous le feriez sur un clavier connecté.

q w e r t y u l o p a s d f g h j k l ! / z x c v b o m . . ? English 123#

Remarque :

Lorsque vous appuyez sur le bouton un menu avec les sources d'entrée disponibles s'affiche sur l'écran.

Lorsque vous appuyez sur le bouton deu, le menu du volume s'affiche automatiquement sur l'écran.

28 #

- Appuyez sur le bouton pour couper le son. Lorsque le son est coupé, l'icône est affiché en bas à droite de l'écran.

Remarque :

- Vous pouvez également brancher un clavier USB pour saisir du texte.

CHAPITRE 4 : MENU MULTIMÉDIA

4.1 Accéder au menu Multimédia

Le menu Multimédia contient cinq sources : CMS principal, Signalisation USB, Navigateur, Partage d'écran et Apps. Pour accéder aux éléments du menu Paramètres, faites comme suit :

1 Appuyez sur le bouton pour buvrir la liste des sources d'entrée.
2 Appuyez sur le bouton < ou > pour sélectionner CMS principal, Signalisation USB, Navigateur, ou Partage d'écran dans la liste des sources.
3 Appuyez sur le bouton OK de la télécommande pour ouvrir la source.

4.2 CMS principal

AG Neovo a conclu un partenariat avec NoviSign et avons préinstallé le logiciel d'affichage numérique NoviSign sur tous les écrans de la série NSD Gen 3 comme CMS principal.

L'application NoviSign vous permet de créer et de diffuser des canaux numériques sophistiqués et impressionants pour engager vos clients et les tenir instantanément informés. Vous pouvez choisir d'utiliser les nombreux outils de formatage en ligne pour créer facilement vos canaux numériques, ou vous pouvez stocker des canaux numériques qui existent déjà dans le logiciel d'affichage dynamique de NoviSign. Votre compte Studio en ligne (le CMS) contient plusieurs modèles pour faciliter la préparation de ces projets. Lorsque vos projets numériques sont terminés, vous pouvez les stocker en tant que listes de lecture pour les diffuser lorsque vous le désirez. En outre, des listes de lecture peuvent être regroupées pour manipuler plusieurs projets à la fois.

Pour accéder à l'application Novisign, appuyez sur le bouton ☐ et sélectionnez la source CMS principal. La page de lancement s'affiche :

Si vous avez déjà un compte Novisign, connectez-vous avec votre nom d'utilisateur et votre mot de passe. Si vous utilisez Novisign pour la première fois, faites comme suit :

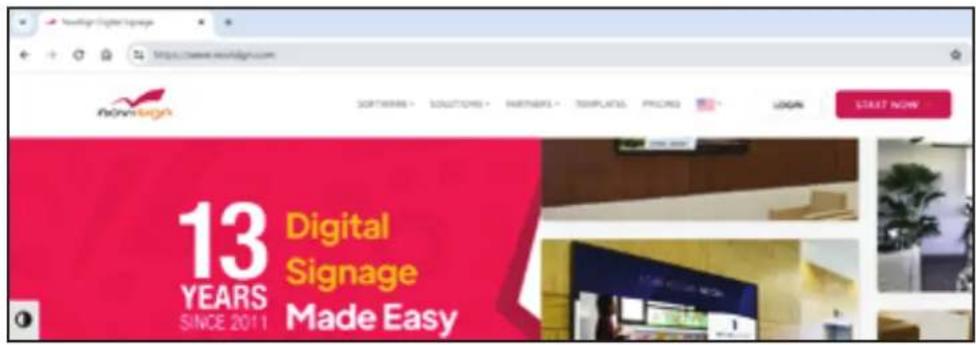

1 Ouvrez le navigateur web de votre ordinateur et accédez au site https://www.novisign.com/.

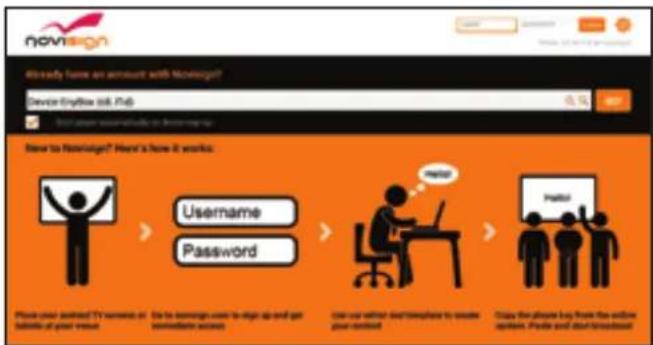

Newlight Digital Signage https://www.newlight.com PoornSigna SOFTWARE • SOLUTIONS • PARTNERS • TEMPLATS • PRICE • LOGAN START NOW 13 Digital YEARS Signage SINCE 2011 Made Easy

2 Cliquez sur COMMENCER MAINTENANT. Remplissez ensuite les champs requis pour vous enregistrer.
3 Lorsque la procédure d'enregistrement a été terminée, vous pouvez accéder à Novisign Studio. Téléchargez vos contenus multimédia, ajoutez vos créations, créez une liste de lecture et un lecteur ici.

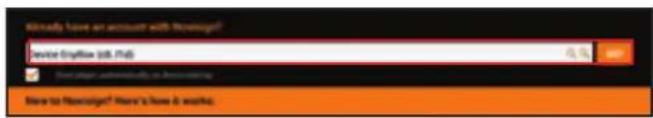

4 Dans l'écran de lancement de Novisign, connectez-vous avec vos identifiants de Novisign. Puis copiez et collez la clé d'écran de Novisign Studio dans le champ de recherche et sélectionnez Aller !. Le contenu multimédia commence à être joué sur l'écran.

Cochez la case « Démarrer le lecteur automatiquement lors du démarrage de l'appareil » pour démarrer le lecteur multimédia automatiquement chaque fois que l'écran LCD est allumé.
Pour plus d'informations sur la création du contenu multimédia dans Novisign Studio, voir https://www.novisign.com/training/digital-signage-guide/.
♦ NoviSign offre 30 jours d'essai gratuit à tous les utilisateurs.
- Changez l'application de CMS principal en fonction de votre utilisation. Allez dans Paramètres > Affichage de l'écran > CMS principal.
Pour plus de détails, voir page 51.
Téléchargez et installez d'autres applications des partenaires CMS d'AG Neovo à partir de notre zone d'applications partenaires.

4.3 Signalisation USB

La signalisation USB permet d'afficher du contenu multimédia à partir de n'importe quelle source disponible en connectant le stockage USB externe.

Pour accéder à Signalisation USB, appuyez sur le bouton ➕ et sélectionnez la source Signalisation USB. La page de lancement s'affiche :

Pour commencer à jouer du contenu multimédia, sélectionnez la source multimédia :

- Stockage USB : Copiez toutes les images et toutes les vidéos que vous voulez afficher sur l'écran dans le répertoire racine du stockage USB. Connectez ensuite le stockage USB à l'écran LCD. Le lecteur multimédia commencera automatiquement à lire vos fichiers en boucle.

Remarque :

◆ Si vous arrêtez le lecteur multimédia, il continuera automatiquement après 30 secondes.
Si le lecteur multimédia ne démarre pas automatiquement lorsque vous avez branché le stockage USB, assurez-vous que les vidéos/images enregistrées sur le stockage USB sont réglés pour pouvoir être lues.

4.3.1 Sélection du mode de lecture

Vous pouvez personnaliser quand et comment vos fichiers multimédias sont joués. Signalisation USB a deux modes : Normal et Avancé. Le mode Normal contient des paramètres comme la disposition, la minuterie et le réglage de la marquise pour la lecture automatique des images et des vidéos dans le carrousel. Le mode Avancé contient des paramètres avec cinq listes de lecture programmées, ce qui permet de modifier le contenu pour chaque période de lecture.

MENU MULTIMÉDIA

Pour choisir le mode de lecture, faites comme suit :

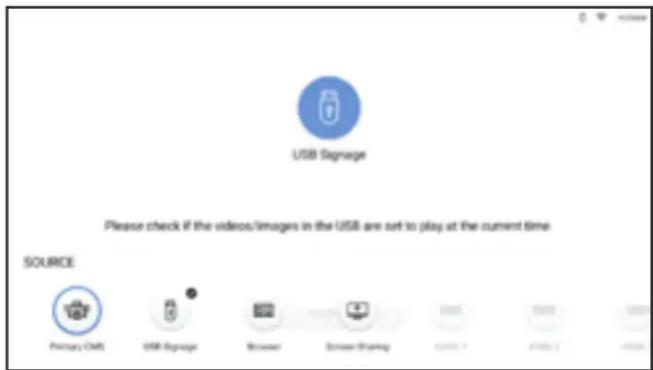

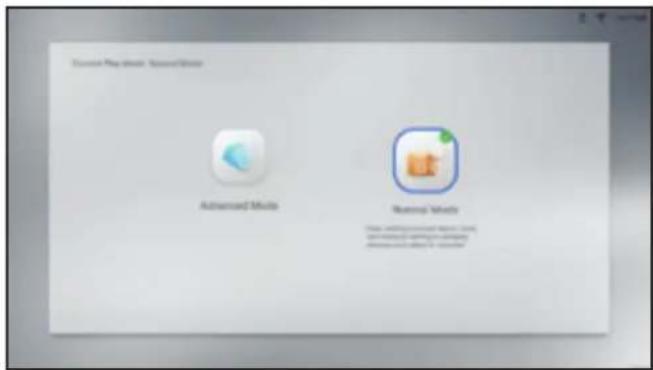

Sélectionnez l'élément Signalisation USB dans la page de lancement. La page de sélection du mode s'ouvre :

1 Sélectionnez l'élément Signalisation USB dans la page de lancement. La page de sélection du mode s'ouvre :

2 Sélectionnez votre mode préféré, soit Mode Normal ou Mode Avancé.
3 Configurez les paramètres de lecture.

Pour le Mode Normal :

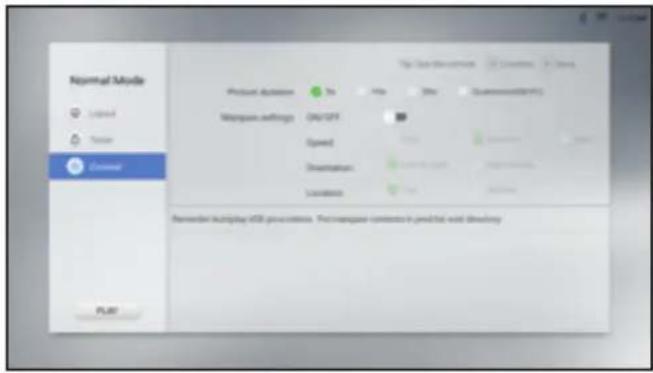

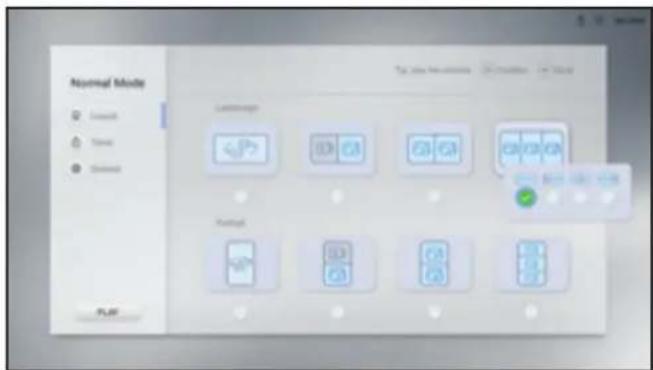

— Disposition : Sélectionnez votre disposition préférée, mode paysage ou portrait. Puis appuyez sur OK pour confirmer.

— Minuterie : Sélectionnez la durée de lecture. Puis appuyez sur OK pour confirmer. Les « blocs verts » indiquent que le créneau horaire est sélectionné et les « blocs gris » indiquent que le créneau horaire est désélectionné.

— Général : Sélectionnez la durée de l'image et activez ou désactivez les paramètres de la marquise. Si vous activez les paramètres de la marquise, sélectionnez la vitesse, le sens et l'emplacement de l'affichage du contenu multimédia du stockage USB. Puis appuyez sur OK pour confirmer.

Remarque :

Enregistrez les paramètres de la marquise dans le fichier TXT et nommez le fichier « pmd.txt ». Copiez le fichier dans le répertoire racine du stockage USB avec vos fichiers multimédias.

Pour le Mode Avancé :

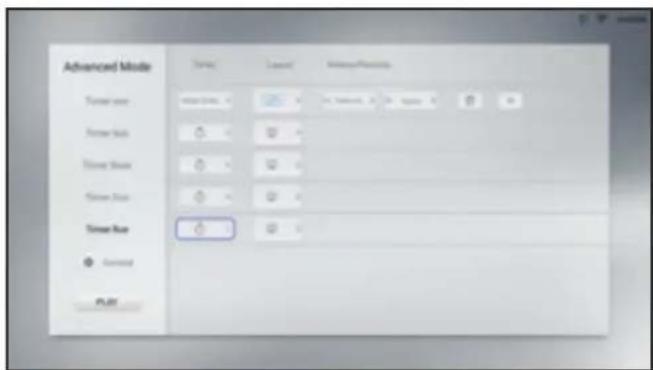

Advanced Mode Turnout Turn Rate Turn Rate Turn Rate Time Run Control Play Turnout On Network On Image OK

— Minuterie : Sélectionnez la minuterie que vous voulez modifier, de un à cinq. Configurez ensuite les paramètres suivants :

a) Sélectionnez le champ Minuterie et réglez la durée de lecture. Appuyez ensuite sur pour retourner à la page de configuration.
b) Sélectionnez le champ Disposition et choisissez la disposition, mode paysage ou portrait. Puis appuyez sur OK pour confirmer.
c) Assurez-vous que le stockage USB contenant les fichiers multimédias est branchée sur l'écran LCD. Puis sélectionnez le champ Vidéos et/ou Images et choisissez les fichiers multimédias pour la minuterie actuellement sélectionnée. Appuyez sur OK pour confirmer la sélection, puis sur ← pour retourner à la page de configuration.

Remarque :

Pour supprimer les fichiers multimédias de la minuterie actuellement sélectionné, sélectionnez

Pour prévisualiser une fois le contenu multimédia, sélectionnez.

MENU MULTIMÉDIA

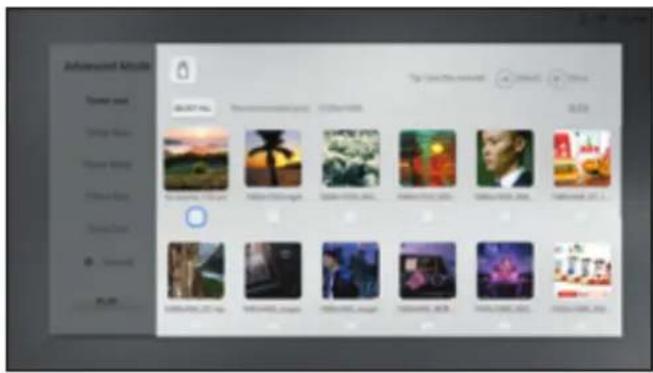

Advanced Articles Options Tennis Image Image Video Video Player Searcher Download 20.00 100% (500x400) 100% (500x400) 100% (500x400) 100% (500x400) 100% (500x400) 100% (500x400) 100% (500x400) 100% (500x400) 100% (500.00) 100% (500.00) 100% (500.00) 100% (500.00) 100% (500.00) 100% (500.00) 100% (500.00) 100% (500.00) 100% (500.00) 25.89 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12 8.79 12 8.79 12 8.79 12 8.79 12 8.79 12 8.79 12 8.79 12 8.79 12 8.79 12 8.79 12 8.79 12 8.79 12 8.79 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 12.36 14 8.79 14 8.79 14 8.79 14 8.79 14 8.79 14 8.79 14 8.79 14 8.79 14 8.79 14 8.79 14 8.79 14 8.79 14 8.79 14,8.79

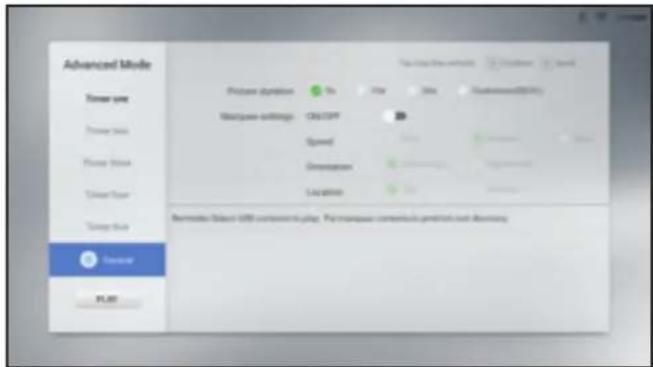

— Général : Sélectionnez la durée de l'image et activez ou désactivez les paramètres de la marquise. Si vous activez les paramètres de la marquise, sélectionnez la vitesse, le sens et l'emplacement de l'affichage du contenu multimédia du stockage USB. Enregistrez les paramètres de la marquise dans le fichier TXT et nommez le fichier « pmd.txt ». Copiez le fichier dans le répertoire racine du stockage USB avec vos fichiers multimédias.

4 Sélectionnez le rapport d'affichage pour la lecture de contenus multimédias entre Échelle et Plein. Définissez le rapport dans le menu Paramètres > Affichage de l'écran > Affichage échelle USB. Pour plus d'informations, veuillez consulter page 48.

— Plein : Les images/vidéos s'adaptent à la taille de l'écran.

— Échelle : Les images/vidéos sont affichées dans la taille d'origine.

5 Sélectionnez LECTURE pour démarrer le lecteur multimédia.

MENU MULTIMÉDIA

4.4 Navigateur

Utilisez le navigateur pour enregistrer manuellement jusqu'à cinq signets (URL) ou pour importer une liste d'URL à partir d'un stockage USB. Le contenu Web s'affichera ensuite sur l'écran.

Pour accéder à Navigateur, appuyez sur le bouton et sélectionnez la source Navigateur.

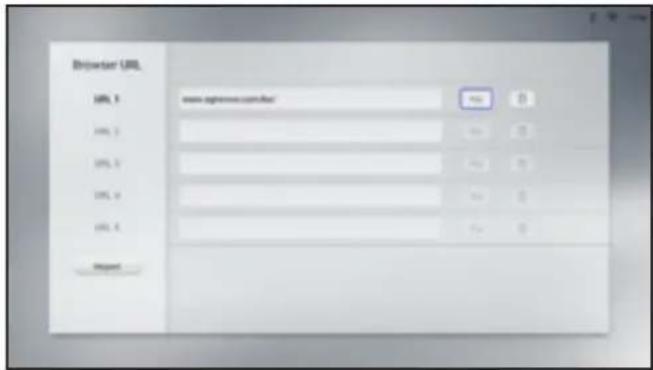

Brijwster URL URL 1 www.ajpwm.com/der URL 2 URL 3 URL 4 URL 5 Import

4.4.1 Ajouter et gérer des URLs

Pour ajouter des URLs, faites comme suit :

1 Sélectionnez l'URL de un à cinq.
2 Saisissez l'adresse du site web.
3 Sélectionnez Lecture pour ouvrir le site web.
4 Sélectionnez pour supprimer l'adresse du site Web.
5 Sélectionnez IMPORTER pour importer jusqu'à cinq adresses de sites Web à partir d'un stockage USB. Assurez-vous que le stockage USB est branché sur l'écran LCD.

Remarque :

Pour importer les adresses de sites Web, enregistrez les adresses dans le fichier TXT au format suivant et nommez le fichier browser_url.txt (sans crochets) :

<website 1>
<%%!!&&@@>
<website 2>
<%%!!&&@@>
<website 3>
<%%!!&&@@>
<website 4>
<%%!!&&@@>
<website 5>
<%%!!&&@@>

Par exemple :

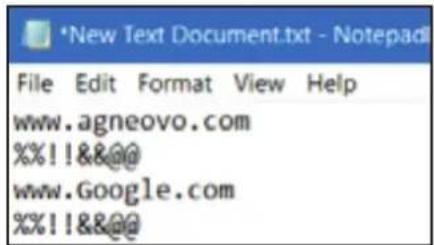

*New Text Document.txt - Notepad File Edit Format View Help www.agneovo.com %!!!&&@@ www.Google.com %!!!&&@@

4.5 Partage d'écran

Utilisez Partage d'écran pour copier l'écran de votre iPhone, Windows, MAC ou Android sans fil sur l'écran LCD.

Pour accéder à Partage d'écran, appuyez sur le bouton ➕ et sélectionnez la source Partage d'écran.

La page de lancement s'affiche :

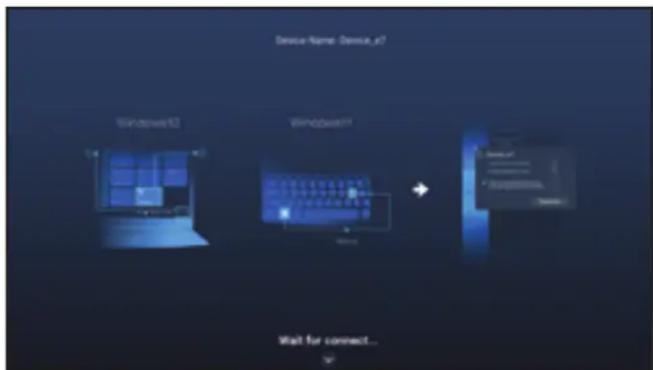

WINDOWS MAC ANDROID IPHONE SOURCE Primary Cells USB Signage Browser Screen Sharing

1 Assurez-vous que l'écran LCD est connecté au Wi-Fi. Pour plus d'informations sur la connexion de l'écran LCD au Wi-Fi, veuillez consulter page 53.
2 Connectez votre iPhone, Windows, MAC ou Android au même réseau Wi-Fi que l'écran LCD.
3 Sélectionnez l'appareil que vous voulez mettre en miroir sur l'écran LCD dans la page du lanceur et commencez la mise en miroir.

Dans Windows :

a) Connectez l'écran LCD.

—Dans Windows 10, cliquez sur l'icône de notification dans la barre des tâches. Puis cliquez sur Connecter > Nom de l'écran LCD. Par exemple, NSD 3_xx où « xx » sont des nombres aléatoires.
—Dans Windows 11, appuyez sur les touches Win+K du clavier et recherchez les écrans LCD à proximité. Puis cliquez sur le nom de l'écran LCD. Par exemple, NSD 3_xx où « xx » sont des symboles aléatoires.

b) Appuyez sur le bouton ∨ et sélectionnez le mode de connexion, soit Mode PPT (faible latence, synchronisation élevée), soit Mode vidéo (priorité à la fluidité).

Activez la fonction de mise en miroir de l'écran dans la barre d'état et cliquez sur le nom de l'écran LCD.

Par exemple, NSD 3_xx où « xx » sont des nombres aléatoires.

Dans Android :

Balayez vers le bas depuis le haut de l'écran pour ouvrir la barre d'état. Appuyez ensuite sur la fonction de diffusion sans fil et appuyez sur le nom de l'écran LCD. Par exemple, NSD 3_xx où « xx » sont des nombres aléatoires.

Dans un iPhone :

Balayez vers le bas depuis le haut de l'écran pour ouvrir le Centre de contrôle. Appuyez ensuite sur la fonction de mise en miroir de l'écran et appuyez sur le nom de l'écran LCD. Par exemple, NSD 3_xx où « xx » sont des nombres aléatoires.

4 Changez le nom de l'appareil, de « NSD 3_xx » à n'importe quel autre nom. Veuillez noter que « xx » sont des nombres aléatoires qui ne peuvent pas être modifiés. Pour changer le nom de l'appareil, veuillez consulter page 56.

4.6 Gestionnaire d'applications

Dans la page Toutes les apps, vous pouvez ouvrir, installer et désinstaller des applications.

Pour accéder à la page Toutes les apps, appuyez sur le bouton ☐ et sélectionnez la source Apps.

La page Toutes les apps s'affiche :

Pour ouvrir une application, sélectionnez l'application et appuyez sur OK.

4.6.1 Installer des applications

Pour installer d'autres applications, faites comme suit :

1 Téléchargez l'application sur votre ordinateur et enregistrez le fichier APK sur votre stockage USB.
2 Connectez le stockage USB contenant le fichier APK à l'écran LCD.
3 Sélectionnez + et appuyez sur OK.
4 Sélectionnez l'application que vous voulez installer et appuyez sur OK. Lorsque l'installation est terminée, l'icône de l'application apparaîtra dans la page Toutes les apps.

Si le fichier APK ne peut pas être installé correctement, veuillez vérifier les points suivants :

a) La version de l'APK est la bonne.
b) Le verrouillage de restriction d'installation des applications n'est pas activé. S'il est activé, désactivez-le dans le menu Paramètres > Sécurité. Veuillez consulter page 62.

MENU MULTIMÉDIA

4.6.2 Désinstaller des applications

Pour désinstaller une application, sélectionnez l'application et appuyez sur ≡Dans la page de suppression, appuyez sur OK.

Page de suppression

CHAPITRE 5 : RÉGLAGE DES PARAMÈTRES

5.1 Menu Paramètres

# Navigation dans le menu Opération
1	Affiche le menu Image.	Appuyez sur le bouton ❄️
2	Ouvre le sous-menu.	1 Appuyez sur le bouton ∧ ou pour sélectionner l'élément du menu principal.2 Appuyez sur le bouton >ou OK pour ouvrir le sous-menu.3 Appuyez sur le bouton ∧ ou pour sélectionner un élément dans le sous-menu.4 Appuyez sur le bouton OK pour accéder au mode de réglage.

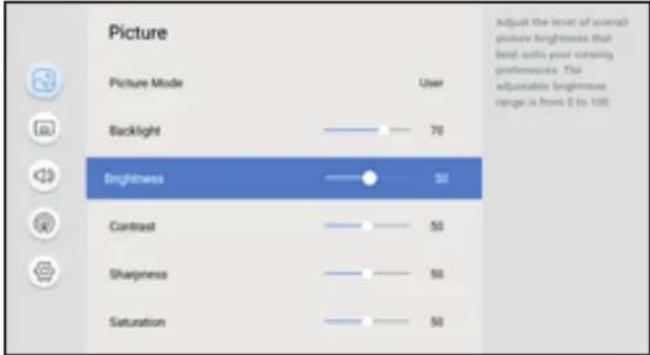

3	Ajuste les paramètres.Par exemple, pour ajuster la luminosité :	• Appuyez sur le bouton <, ou >pour ajuster la valeur.• Appuyez sur le bouton ∧ ou √ pour sélectionner le paramètre. Puis appuyez sur le bouton OK pour confirmer.
4	Ferme le menu Paramètres.	Attendez jusqu'à ce que le menu Paramètres disparaisse automatiquement (environ 30 secondes) ou appuyez sur le bouton ←(plusieurs fois si nécessaire).

RÉGLAGE DES PARAMÈTRES

Lorsque vous modifiez des réglages, tous les changements seront automatiquement enregistrés lorsque vous :

• Passe à un autre menu.

• Fermez le menu Paramètres.

- Attendez jusqu'à ce que le menu Paramètres se ferme automatiquement.

Remarque :

- La disponibilité de certaines options du menu dépend du signal de la source d'entrée et du réglage sélectionné. Si le menu n'est pas disponible, il sera désactivé et grisé.

5.1.1 Structure du menu Paramètres

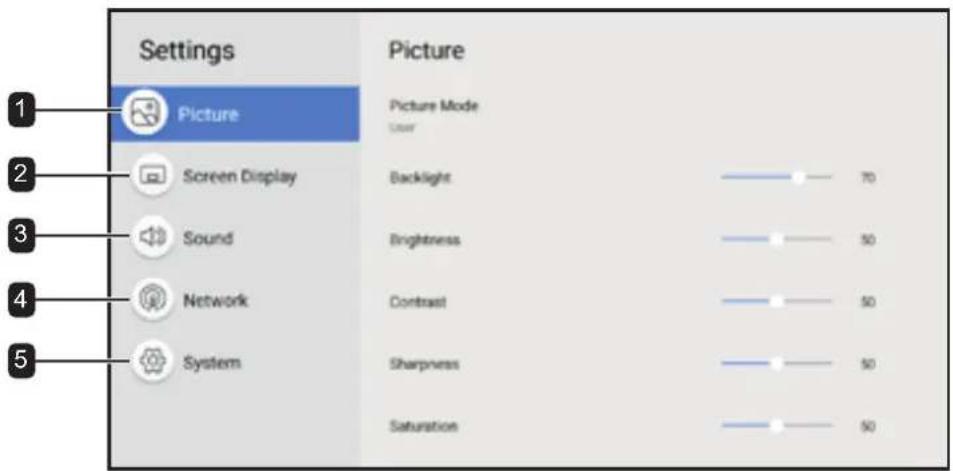

Menu principal Sous-menu Remarques
1. Image • Mode Image		Voir page 46.
	• Rétroéclairage• Luminosité• Contraste• Netteté• Saturation• Température des couleurs• Contrôle des couleurs• Gamme de couleurs• Réinitialiser l'image
2. Affichage à l'écran • Orientation de l'affichage• Rapport L/H• Affichage échelle USB• Langue• Version HDMI• Réglages avancés• Programmation de l'entrée• CMS principal	Voir page 47.

RÉGLAGE DES PARAMÈTRES

Menu principal Sous-menu Remarques
3. Son • Mode de son	BalanceÉgalisateurRéinitialiser le son	Voir page 51.

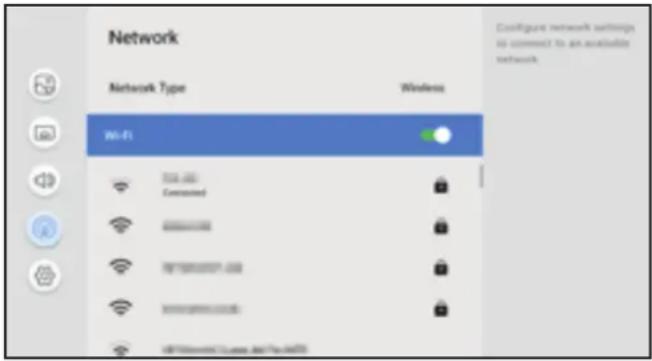

4. Réseau • Type de réseau	Wi-Fi	Voir page 52.
5. Système • Information	Commencer l'installationDate et heureGestion de l'alimentationAnti-BrûlureSécuritéParamètres de connexion PCApplicationLogo personnalisé & vidéoMise à jour du systèmeRéinitialiser le système	Voir page 56.

5.2 Configuration des paramètres

5.2.1 Menu Image

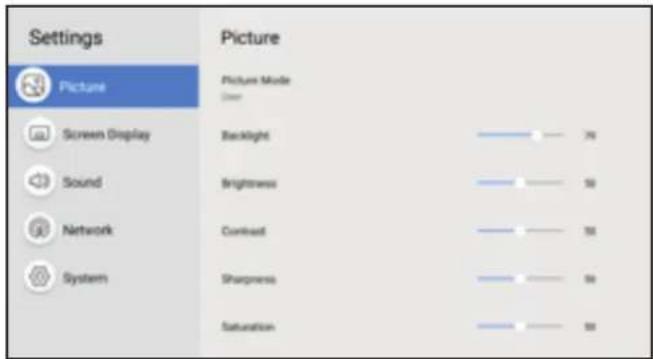

1 Appuyez sur le bouton 🌿 Le menu Image s'ouvre automatiquement.
2 Appuyez sur le bouton ou OK pour ouvrir le sous-menu.
3 Appuyez sur le bouton ou pour sélectionner un élément dans le sous-menu.
4 Appuyez sur le bouton OK pour accéder au mode de réglage.

Élément Fonction Opération Plage
Mode Image Sélectionne la meilleure option de qualité d'image en fonction du scénario d'utilisation.	1 Appuyez sur le bouton √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK pour confirmer.	StandardVifFilmMoniteurUtilisateur
Rétroéclairage Ajuste le niveau de luminosité du rétroéclairage qui convient le mieux à vos préférences de visualisation.	Appuyez sur le bouton <ou >our ajuster la valeur.Remarque : En mode de réglage, appuyez sur le bouton ∧ ou et√ ajustez ensuite le rétroéclairage, la luminosité, le contraste, la netteté et la saturation (si nécessaire).	0 à 100
Luminosité Ajuste le niveau de luminosité générale de l'image qui convient le mieux à vos préférences de visualisation.Remarque : Cet élément ne peut être ajusté que si Mode d'image est réglé sur Personnalisé.		0 à 100
Contraste Ajuste le niveau de contraste global de l'image qui convient le mieux à vos préférences de visualisation.Remarque : Cet élément ne peut être ajusté que si Mode d'image est réglé sur Personnalisé.		0 à 100
Netteté Ajuste le niveau de netteté générale de l'image qui convient le mieux à vos préférences de visualisation.Remarque : Cet élément ne peut être ajusté que si Mode d'image est réglé sur Personnalisé.		0 à 100
Saturation Ajuste le niveau de saturation globale de l'image qui convient le mieux à vos préférences de visualisation.Remarque : Cet élément ne peut être ajusté que si Mode d'image est réglé sur Personnalisé.		0 à 100

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Température des couleurs	Sélectionne la température des couleurs qui convient le mieux à vos préférences de visualisation.Remarque: Cet élément ne peut être ajusté que si Mode d'image est réglé surPersonnalisé.	1 Appuyez sur le bouton ∞ √ pour sélectionner le paramètre.2 Appuyez sur le boutonOKpour confirmer.	Native Chaud Froid Utilisateur
Contrôle des couleurs	Sélectionne la couleur RVB qui convient le mieux à vos préférences de visualisation.Remarque: Cet élément ne peut être ajusté que si Mode d'image est réglé surPersonnalisé.	1 Appuyez sur le bouton ∞ √ pour sélectionner l'élément (R, V ou B).2 Appuyez sur le bouton ∞ √ pour ajuster la valeur.	0 à 255
Gamme de couleurs	Ajuste les niveaux de noir et de blanc pour la source vidéo.	1 Appuyez sur le bouton ∞ √ pour sélectionner le paramètre.2 Appuyez sur le boutonOKpour confirmer.	AUTO Complète LIMITÉ
Réinitialiser l'image	Réinitialise tous les paramètres du menu Image aux valeurs par défaut.	1 Appuyez sur le bouton ∞ √ pour sélectionner l'onglet « Oui » ou « Non ».2 Appuyez sur le boutonOKpour confirmer.	N/A

5.2.2 Menu Affichage de l'écran

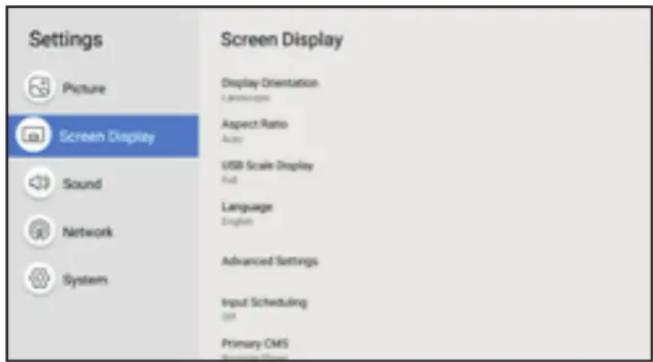

Settings Picture Screen Display Sound Network System Screen Display Display Orientation Language Aspect Ratio Audio USB Scale Display Full Language English Advanced Settings Input Scheduling UI Primary CMS

1 Appuyez sur le bouton
2 Appuyez sur le bouton ou pour sélectionner le menu Affichage de l'écran.
3 Appuyez sur le bouton >u OK pour ouvrir le sous-menu.
4 Appuyez sur le bouton ou pour sélectionner un élément dans le sous-menu.
5 Appuyez sur le bouton OK pour accéder au mode de réglage.

Élément Fonction Opération Plage
Orientation de l'affichage	Choisissez si l'écran doit être affiché en orientation paysage ou portrait.Remarque : Cet élément n'est pas pris en charge si la source est HDMI.	1 Appuyez sur le bouton ∅ √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK pour confirmer.	Paysage Portrait
Rapport L/H Sélectionne le rapport L/H de l'image qui convient le mieux à l'environnement de visualisation.Remarque : Cet élément n'est disponible qu'avec la source HDMI.		1 Appuyez sur le bouton ∅ √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK pour confirmer.	Auto 16:94:3

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Affichage échelle USB	Sélectionne l'affichage de l'échelle USB qui convient le mieux à l'environnement de visualisation.Remarque: Cet élément n'est disponible qu'avec la source Signalisation USB.	1 Appuyez sur le bouton √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK pour confirmer.	Complète Échelle
Langue Sélectionne la langue de l'interface. English Deutsch			Українська Italiano Español/ Français Русский Polski Dutch Magyar nyelv Dansk
Version HDMI Choisit la version HDMI.			HDMI 1.4 (NSD-3203/ NSD-4303 / NSD-5503 / NSD-6503) HDMI 2.0 (NSD-4303 / NSD-5503 / NSD-6503)

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Paramètres avancés	Configure les paramètres avancés du signal source.	N/A Détection de la sourceSource au démarrage
	Détection de la source : Bascule vers une source HDMI active lorsque l'appareil source principal est déconnecté.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour confirmer.3 Appuyez sur le bouton ∅ √ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.	Désactivé Activé
	Basculement : Passez automatiquement à la source prioritaire lorsque la source HDMI est détectée sans signal.		Désactivé Activé
	Remarque : Les fonctions de détection de source et de basculement sont en conflit. Si les utilisateurs activent la détection de source, le basculement ne fonctionnera pas, et vice versa.
	Source au démarrage : Sélectionne la source du signal lors du redémarrage de l'écran LCD.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour confirmer.3 Appuyez sur le bouton ∅ √ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.	CMS principal Signalisation USB Navigateur Partage d'écran HDMI 1 HDMI 2 HDMI 3 Apps

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage

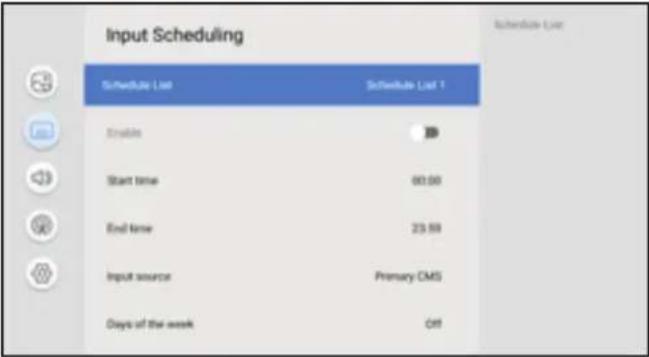

Programmation de l'entrée	Programme la lecture d'une source de signal spécifique à l'heure indiquée selon vos préférences.	N/A Désactivé	Programmation de l'entrée
	Liste de programmation : Sélectionne la liste de programmation.	1 Appuyez sur le bouton ∅√ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour confirmer.3 Appuyez sur le bouton ∅√ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.	Liste des programmation 1Liste des programmation 2Liste des programmation 3Liste des programmation 4Liste des programmation 5Liste des programmation 6Liste des programmation 7
	Activer : Active ou désactive la programmation.Remarque : Cet élément n'est disponible que si la programmation est active.	1 Appuyez sur le bouton ∅√ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour confirmer.3 Appuyez sur le bouton ∅√ pour sélectionner un élément.4 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
	Heure de début : Sélectionne l'heure de début de la programmation.	1 Appuyez sur le bouton ∅√ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour confirmer.3 Appuyez sur le bouton ∅√ pour sélectionner l'heure.4 Appuyez sur le bouton >5 Appuyez sur le bouton ∧ou √ pour sélectionner les minutes.	00~23 (heures)00~59 (minutes)
	Heure de fin : Sélectionne l'heure de fin de la programmation.
	Source d'entrée : Sélectionne la source d'entrée.	1 Appuyez sur le bouton ∅√ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour confirmer.3 Appuyez sur le bouton ∅√ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.	CMS principal Signalisation USB Navigateur HDMI 1HDMI 2HDMI 3

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Programmation de l'entrée	Jours de la semaine : Sélectionne les jours de la semaine où la programmation doit s'activer.Remarque: Si vous réglez les jours de la semaine surManuel, cochez la case à côté du/des jours où la programmation est active.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour confirmer.3 Appuyez sur le bouton √ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.	DésactivéTous les joursLun~VenLun~SamSam~DimManuel
	Répétition hebdomadaire: Active ou désactive la répétition hebdomadaire de la programmation.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour confirmer.3 Appuyez sur le bouton √ pour sélectionner un élément.4 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	ActivéDésactivé
CMS principal Sélection	Sélectionne le système de gestion de contenu que vous utilisez principalement. La source de CMS principal change en fonction de ce paramètre.	1 Appuyez sur le bouton √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK pour confirmer.	Lecteur NovisignAutres applications installées

5.2.3 Menu Son

Settings Picture Screen Display Sound Network System Sound Sound Mode Standard Balance Reset Sound

1 Appuyez sur le bouton
2 Appuyez sur le bouton ou pour sélectionner le menu Son.
3 Appuyez sur le bouton ou OK pour ouvrir le sous-menu.
4 Appuyez sur le bouton ou pour sélectionner un élément dans le sous-menu.
5 Appuyez sur le bouton OK pour accéder au mode de réglage.

Élément Fonction Opération Plage
Menu Audio Sélectionne le mode de son qui convient le mieux à votre environnement audio.	1 Appuyez sur le bouton ou √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK pour confirmer.	Standard Musique Film Utilisateur

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Balance Ajuste les niveaux de volume des haut-parleurs pour optimiser la balance sonore.		Appuyez sur le bouton <ou > pour ajuster la valeur.	G~0~D
	Réinitialiser: Réinitialise les paramètres de la balance aux valeurs par défaut.	1 Appuyez sur le bouton ,√< ou > pour sélectionner l'onglet « Réinitialiser ».2 Appuyez sur le bouton OK pour confirmer.	N/A
	Fermer: Ferme le menu de réglage de la balance.		N/A
Égalisateur Ajuste	l'égaliseur pour personnaliser le volume et le pitch, et améliorer la richesse de la sortie sonore.Remarque: Cet élément n'est disponible que si le Mode de son est réglé sur Personnalisé.	1 Appuyez sur le bouton ∞ √ pour ajuster la valeur.2 Appuyez sur le bouton ∞ > pour passer à la fréquence suivante de réglage du son.Remarque: Vous pouvez régler la fréquence du son sur 100Hz, 200Hz, 500Hz, 1kHz et 2kHz.	-10~10
	Réinitialiser: Réinitialise les paramètres de l'égalisateur aux valeurs par défaut.	1 Appuyez sur le bouton ,√< ou > pour sélectionner l'onglet « Réinitialiser ».2 Appuyez sur le bouton OK pour confirmer.	N/A
	Fermer: Ferme le menu de réglage de l'égalisateur.		N/A
Réinitialiser le son	Restaure tous les paramètres de son aux valeurs par défaut.	1 Appuyez sur le bouton ∞ > pour sélectionner « Oui » ou « Non ».2 Appuyez sur le bouton OK pour confirmer.	N/A

RÉGLAGE DES PARAMÈTRES

1 Appuyez sur le bouton
2 Appuyez sur le bouton ou pour sélectionner le menu Réseau.
3 Appuyez sur le bouton >u OK pour ouvrir le sous-menu.
4 Appuyez sur le bouton ou pour sélectionner un élément dans le sous-menu.
5 Appuyez sur le bouton OK pour accéder au mode de réglage.

Élément Fonction Opération Plage
Type de réseau Configure les paramètres de réseau pour connecter à un réseau disponible.	1 Appuyez sur le bouton √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK pour confirmer.	Sans filCâble LAN
Wi-Fi Active la fonction Wi-Fi et configure les paramètres de réseau pour connecter à un réseau Wi-Fi disponible.Remarque : Cet élément n'est disponible que si le Type de réseau est réglé sur Sans fil.	1 Appuyez sur le bouton √ pour sélectionner le réseau Wi-Fi auquel vous voulez le connecter.2 Appuyez sur le bouton OK.3 Saisissez le mot de passe (si nécessaire).4 Appuyez sur le bouton √ pour sélectionner l'onglet « Connecter ».Remarque : Pour déconnecter du réseau Wi-Fi, appuyez sur le bouton ∧ ou √ pour sélectionner le réseau Wi-Fi, puis appuyez sur le bouton OK. Appuyez à nouveau sur le bouton ∧ ou pour sélectionner Oublier le réseau. Appuyez sur le bouton ∧ ou pour sélectionner l'onglet « OK » puis appuyez sur le bouton OK pour confirmer.	N/A

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Connecté/ Non connecté	Affiche l'état de la connexion LAN.Remarque :Cet élément n'est disponible que si le Type de réseau est réglé sur Câble LAN.Si le câble RJ45 est connecté à l'écran LCD et que les paramètres IP sont configurés correctement, alors cet élément peut être dans l'état « Non connecté » car Verrouillage LAN est activé dans le menu Système > Sécurité. Désactive le Verrouillage LAN.	N/A N/A
Paramètres IP Configure les paramètres de connexion LAN.		1 Appuyez sur le bouton √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK.	N/A
		Paramètre IP : Sélectionne le type de réseau.	1 Appuyez sur le bouton √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK.	DHCP Statique
		Adresse IP : Définit l'adresse IP.	1 Entrez le premier segment de l'adresse.2 Appuyez sur le bouton √ .>3 Entrez le segment suivant de l'adresse.4 Répétez les étapes 2~3 jusqu'à ce que les quatre segments de l'adresse ont été entré.5 Appuyez sur le bouton √ pour sélectionner l'onglet « OK ».6 Appuyez sur le bouton OK pour confirmer.	0~255

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Paramètres IP Passerelle : Définit l'adresse de la passerelle.		1 Entrez le premier segment de l'adresse.2 Appuyez sur le bouton qu. >3 Entrez le segment suivant de l'adresse.4 Répétez les étapes 2~3 jusqu'à ce que les quatre segments de l'adresse ont été entré.5 Appuyez sur le bouton qu pour sélectionner l'onglet « OK ».6 Appuyez sur le bouton OK pour confirmer.	0~255
		Masque de sous-réseau : Définit le masque de sous-réseau.	1 Entrez le premier segment de l'adresse.2 Appuyez sur le bouton qu. >3 Entrez le segment suivant de l'adresse.4 Répétez les étapes 2~3 jusqu'à ce que les quatre segments de l'adresse ont été entré.5 Appuyez sur le bouton qu pour sélectionner l'onglet « OK ».6 Appuyez sur le bouton OK pour confirmer.	0~ 255
		DNS 1/DNS 2 : Définit l'adresse DNS 1 & DNS 2.	1 Entrez le premier segment de l'adresse.2 Appuyez sur le bouton qu. >3 Entrez le segment suivant de l'adresse.4 Répétez les étapes 2~3 jusqu'à ce que les quatre segments de l'adresse ont été entré.5 Appuyez sur le bouton qu pour sélectionner l'onglet « OK ».6 Appuyez sur le bouton OK pour confirmer.	0 ~ 255
		OK/Annuler : Confirme ou annule les paramètres IP respectivement.	1 Appuyez sur le bouton qu pour sélectionner l'onglet « OK » ou « Annuler ».2 Appuyez sur le bouton OK pour confirmer.	N/A

RÉGLAGE DES PARAMÈTRES

5.2.5 Menu Système

Settings Picture Screen Display Sound Network System System Information Start Setup Date & Time Power Management Anti-Burn-In Security

1 Appuyez sur le bouton
2 Appuyez sur le bouton ou pour sélectionner le menu Système.
3 Appuyez sur le bouton ou OK pour ouvrir le sous-menu.
4 Appuyez sur le bouton ou pour sélectionner un élément dans le sous-menu.
5 Appuyez sur le bouton OK pour accéder au mode de réglage.

Élément Fonction Opération Plage
Information Affiche les informations de cet écran LCD :• Version du logiciel• Nom de l’appareil• Nom du modèle• ID moniteur• Adresse MAC filaire• Adresse IP filaire• Adresse MAC sans fil• Adresse IP sans fil• RAM DDR• Flash ROM• Stockage interne Espace libre• Temps de fonctionnement de l’appareil	N/A N/A
Nom de l’appareil : Sélectionne le nom de l’écran LCD.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton √ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.Remarque : Si vous sélectionnez l’option Entrée utilisateur, entrez de l’écran LCD et appuyez sur le bouton <ou > pour sélectionner l’onglet « OK » ou « Annuler » pour enregistrer ou annuler le réglage respectivement. Puis appuyez sur le bouton OK pour confirmer.	NSD 3Entrée de l’utilisateur

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Information ID du moniteur : Définit l'ID de l'écran LCD en cas d'utilisation de plusieurs écrans.	1 Entrez l'ID du moniteur.2 Appuyez sur le bouton √3 Appuyez sur le bouton ou > pour sélectionner l'onglet « OK » ou « Annuler ».4 Appuyez sur le bouton OK pour confirmer.	0~255
Commencer l'installation	Initialise tous les éléments du menu Paramètres. Suivez les instructions à l'écran pour terminer la configuration initiale.	Entrez le numéro d'identification personnel (PIN).
Date et heure Configure les paramètres de la date et l'heure.	N/A N/A
Date & heure automatique : Définit si la date et l'heure doivent être déterminées automatiquement.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton √ pour sélectionner un élément.4 Appuyez sur le bouton OK pour confirmer.	Activé Désactivé
Date : Définit la date.Remarque : Cet élément n'est disponible que lorsque l'option Date et heure automatique est réglée sur Désactivé.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton √ pour sélectionner le jour.4 Appuyez sur le bouton >5 Répétez les étapes 3~4 pour sélectionner le mois et l'année.6 Appuyez sur le bouton OK pour confirmer.	1~31 (jour)1~12 (mois)20XX (année)
Heure : Définit l'heure.Remarque : Cet élément n'est disponible que lorsque l'option Date et heure automatique est réglée sur Désactivé.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton √ pour sélectionner l'heure.4 Appuyez sur le bouton >5 Répétez les étapes 3~4 pour sélectionner les minutes.6 Appuyez sur le bouton OK pour confirmer.	01~12 (heure)00~59 (minute)AM/PM

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Paramètres NTP Configure l'URL du serveur et le fuseau horaire pour l'utiliser comme source pour obtenir l'heure du réseau.	N/A N/A
Protocole de temps réseau : Active ou désactive l'utilisation du serveur de temps en ligne.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton ∅ √ pour sélectionner un élément.4 Appuyez sur le bouton OK pour confirmer.	Utiliser Ne pas utiliser
URL du serveur : Entrez l'adresse URL du serveur NTP.Remarque : Cet élément n'est disponible que si Protocole de temps réseau est réglé sur Utiliser.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Entrez l'URL.4 Appuyez sur le bouton √5 Appuyez sur le bouton ⟨u⟩ pour sélectionner l'onglet « OK » ou « Annuler ».6 Appuyez sur le bouton OK pour confirmer.	0~255 (symboles)
Fuseau horaire : Sélectionne le fuseau horaire.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton ∅ √ pour sélectionner un élément.4 Appuyez sur le bouton OK pour confirmer.	Midway GMT-11:00~ Tongatapu GMT+13:00
Utiliser le format 24 heures : Définit le format de l'heure.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
OK/Annuler : Confirme ou annule les paramètres NTP respectivement.	1 Appuyez sur le bouton pour sélectionner un élément dans le sous-menu.1 Appuyez sur le bouton ⟨u⟩ pour sélectionner l'onglet « Enregistrer » ou « Annuler ».2 Appuyez sur le bouton OK pour confirmer.	N/A
Gestion de l'alimentation	Configure les paramètres d'alimentation de l'écran LCD.	N/A N/A

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Gestion de l'alimentation	Activer le mode d'économie d'énergie : Le système active le mode d'économie d'énergie lorsqu'aucun signal n'est détecté après un certain délai.	1 Appuyez sur le bouton ∅√ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton ∅√ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.	Désactivé 10 minutes 15 minutes 30 minutes 45 minutes 60 minutes
	Économie d'énergie par : Économise de l'énergie lorsqu'il n'y a aucun signal. Le système passe en mode veille/sommeil.	1 Appuyez sur le bouton ∅√ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton ∅√ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.	Veille Sommeil
	Minuterie de marche/arrêt : Configure l'écran LCD pour qu'il s'allume ou s'éteigne à une heure fixe.a) Activez ou désactivez la minuterie de marche/arrêtb) Réglez la minuterie de marche.c) Réglez la minuterie d'arrêt.	1 Appuyez sur le bouton ∅√ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton ∅√ pour sélectionner des éléments dans le sous-menu.4 Appuyez sur le bouton OK.	N/A
	- Mode Minuterie de marche/ arrêt : Sélectionne le mode de la minuterie de marche/arrêt.- Désactivé : La minuterie est désactivée.- Standard : Suit la minuterie de marche/arrêt définie dans le menu Paramètres.- Durée de lecture : Suit la minuterie de marche/arrêt définie dans le menu Signalisation USB.	1 Appuyez sur le bouton ∅√ pour sélectionner le paramètre.2 Appuyez sur le bouton OK pour confirmer.	Désactivé Standard Durée de lecture
	- Minuteur de marche : Configure l'écran LCD pour qu'il s'allume à une heure fixe. Sélectionnez ensuite le jour et l'heure.	1 Appuyez sur le bouton ∅√ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK. Sélectionnez ensuite le jour et l'heure lorsque l'écran LCD doit s'allumer.	Désactivé Activé
	- Minuterie d'arrêt : Configure l'écran LCD pour qu'il s'éteigne à une heure fixe. Sélectionnez ensuite le jour et l'heure.	1 Appuyez sur le bouton ∅√ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK. Sélectionnez ensuite le jour et l'heure lorsque l'écran LCD doit s'éteindre.	Désactivé Activé
	Contrôle de l'alimentation : Configure divers paramètres de l'alimentation.	N/A N/A

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Gestion de l'alimentation	- Mise sous tension auto : Allume automatiquement l'écran LCD lorsqu'il est connecté à la source d'alimentation.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
	- Réveil HDMI : Allume ou réveille l'écran LCD de l'état de veille ou de sommeil lorsqu'un signal HDMI est détecté.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
	- Réveil via LAN : Allume ou réveille l'écran LCD de l'état de veille ou de sommeil avec un message réseau.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
	- Bouton d'alimentation : Configure le fonctionnement du bouton d'alimentation de l'écran LCD et de la télécommande.	1 Appuyez sur le bouton ∅ √ pour sélectionner le paramètre.2 Appuyez sur le bouton OK pour confirmer.	Marche uniquement Marche et veille Sommeil
Anti-Brûlure	Sélectionnez l'intervalle de temps en secondes pour que la taille de l'écran LCD s'agrandisse légèrement et change la position des pixels dans 4 directions (haut, bas, gauche et droite).	N/A N/A
	Message : Rappelle sur le processus Anti-Burn-inTM.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
	Minuterie : Sélectionne l'intervalle (en heures) d'activation de la fonction.	1 Appuyez sur le bouton ∅ √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton ∅ √ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.	1 heure2 heure3 heure7 heure
Sécurité Configure	les paramètres de sécurité de l'écran LCD.	Entrez le code PIN. N/A

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Sécurité Modifier le mot de passe : Modifie votre code PIN à 6 chiffres.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Entrez un nouveau code PIN.4 Appuyez sur le bouton √5 Entrez à nouveau le nouveau code PIN.	N/A
Verrouillage complet de la télécommande : Active ou désactive le fonctionnement de l'écran LCD avec la télécommande.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
Verrouillage de la télécommande (sauf le bouton d'alimentation) : Active ou désactive le fonctionnement de l'écran LCD avec la télécommande. Si la fonction est activée, tous les boutons de la télécommande sont désactivées sauf le bouton d'alimentation.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
Verrouillage des boutons du moniteur : Active ou désactive le fonctionnement du bouton d'alimentation de l'écran LCD.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
Verrouillage de la lecture auto USB : Active ou désactive la lecture du contenu du stockage USB branché sur l'écran LCD.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
Verrouillage USB : Active ou désactive l'affichage du contenu du stockage USB branché sur l'écran LCD.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
Verrouillage HDMI : Active ou désactive le partage d'écran pour les sources HDMI.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Sécurité Verrouillage LAN : Active ou désactive la connexions LAN.		1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
Verrouillage de restrictions externes : Active ou désactive le contrôle à distance de l'écran LCD via une connexion RS232.		1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
Verrouillage de restriction d'installation d'apps : Active ou désactive l'installation d'applications tierces.		1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK pour activer ou désactiver la fonction.	Activé Désactivé
Paramètres de connexion PC	Sélectionne le type de câble utilisé pour connecter l'écran LCD à l'ordinateur.	N/A N/A
	Câble de connexion PC : Sélectionne le câble de connexion PC.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Appuyez sur le bouton √ pour sélectionner le paramètre.4 Appuyez sur le bouton OK pour confirmer.	Câble RS232C Réseau
	Port : Sélectionne le numéro du port de contrôle.Remarque : Cet élément n'est disponible que si Câble de connexion PC est réglé sur Réseau.	1 Appuyez sur le bouton √ pour sélectionner un élément dans le sous-menu.2 Appuyez sur le bouton OK.3 Entrez le numéro de port du réseau.4 Appuyez sur le bouton pour sélectionner l'onglet « Terminé ».5 Appuyez sur le bouton OK pour confirmer.	N/A
Application Active	la visualisation du stockage de toutes les applications installées sur l'écran LCD.	N/A N/A

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage
Logo personnalisé & vidéo	Remplace l'image du logo et l'animation de démarrage de l'écran LCD. Les modifications prendront effet après le redémarrage de l'écran.Remarque :Enregistre l'image du logo et l'animation de démarrage dans le répertoire racine du stockage USB. Connectez ensuite le stockage USB à l'écran LCD.L'image du logo et l'animation de démarrage doivent répondre aux exigences suivantes :- Le fichier du logo doit être 1080P, BMP, RGB_565, ou RGB_888, et le nom du fichier doit être « BootImage.bmp » (sans les guillemets).- L'animation de démarrage doit être enregistrée au format 1080P, MP4 et le nom du fichier doit être « BootVideo.mp4 » (sans les guillemets).	N/A N/A
Mise à jour du système	Met à jour le firmware de l'écran LCD. Cliquez pour vérifier s'il y a une nouvelle version pour mettre à jour le système.	N/A N/A
Réinitialiser le système	Efface toutes les données du stockage interne de l'écran LCD, y compris le système, les données des applications, les paramètres, etc.	1 Entrez le code PIN.2 Appuyez sur le boutonqu> pour sélectionner l'onglet « Réinitialiser » ou « Annuler ».3 Appuyez sur le boutonOKpour confirmer.2 Appuyez sur le boutonqu> pour sélectionner l'onglet « Effacer tout » ou « Annuler ».3 Appuyez sur le boutonOKpour confirmer.	N/A
	System ResetThis will erase all data from your device's internal storage, including: system, app data and settings, etc.Reset

CHAPITRE 6 : ANNEXE

6.1 Messages d'avertissement

Messages d'avertissement Cause Solution
	L'écran LCD n'arrive pas à détecter le signal de la source d'entrée.	Vérifiez si la source d'entrée est ALLUMÉ.Vérifiez si le câble du signal est correctement branché.Vérifiez si les broches de la fiche du câble sont tordues ou endommagées.
	Ce message d'avertissement ne s'affiche que lorsque la fonction du menu Paramètres est modifiée pour la première fois.	Appuyez sur le bouton OK (l'onglet « ACCEPTER » est sélectionné par défaut) pour confirmer la modification des paramètres, ou choisissez l'onglet « ANNULER » et appuyez sur le bouton OK pour annuler la modification des paramètres.Remarque : L'opération peut varier selon les modèles de produit.

6.2 Formats multimédia pris en charge

Format vidéo

Contenant	Extension de fichier	Codec
AVI *.avi H.264BP
		H.264MP
		H.264HP
		MPEG4 SP
		MPEG
		Motion JPEG
		VC-1
		WMV9
		RV40(Real Player 9)
		H264
MKV *.mkv H.264BP
		H.264MP
		H.264HP
		Windows Media Video 9
		VC-1
		VP8
		MPEG2
MVB rmvb RealVideo 4

ANNEXE

Contenant	Extension de fichier	Codec
ASF *.asf Windows Media Video V7
	Windows Media Video V8
	Windows Media Video V9
	VC-1
WMV *.wmv Windows Media Video V7
	Windows Media Video V8
	Windows Media Video V9
	VC-1 MP@LL
	VC-1 MP@ML
	WVC1
	H.264
MP4 *.mp4 H.264BP
	H.264MP
	H.264HP
	MPEG4 SP
	MPEG4 ASP
	MPEG2 MP@HL
	XviD
	H.265
	H.263
MOV *.mov H.264BP
	H.264MP
	H.264HP
M4V *.m4v H.264BP
	H.264MP
	H.264HP
M2V .m2v MPEG2

Format audio

Contenant	Extension de fichier	Codec
3gp *.3gp H.264BP
		H.264MP
		H.264HP
		MPEG4 SP
		MPEG4 ASP
		H.263
		AVC
		MPEG-4 Visual
PS *.mpg	*.mpeg*.dat*.vob	MPEG1
		MPEG2 MP@ML
		MPEG2 HP@HL
TS *.ts	*.tp*.trp*.m2ts*.mpg	H.264BP
		H.264MP
		AVS
		H.265

ANNEXE

Contenant	Extension de fichier	Codec
RM *.rm	*.rmvb	Legacy (rv 10, rv 13)
		RV G2 (rv20)
		RV 8 (rv30)
		RV 9 (rv40)
		H.264
Divers *.webm	*.m2v*.swf*.mxf	webm
		m2v
		swf
AVC(H.264) *.avi AVC
HDR *.ts HEVC
TS *.ts HEVC
		MPEG2 AVC
TS *.ts MPEG2 MP
PS *.mpg MPEG2 MP
MKV *.mkv H264 MP
AVI *.avi MPEG4 ASP
WMV *.wmv VC-1
MKV *.mkv H264 HP
AVI *.avi XVID
TS *.ts H264 HP
AVI *.avi H264 HP
TS *.ts H264 HP
MP4 *.mp4 H264 HP
		H264 BP
		H264
		*.mov H264 HP
MP2 *.mpeg	MPEG2 MP@HL
TS *.mpg MPEG2 MP@HL
TS *.mpg H254 HP@L3.0
MP4 *.mp4 H264 HP@L4.1

Image Format

Format	File Extension
PICTURE	JPG
	PNG
	GIF

Remarque :

♦ Le son ou la vidéo peuvent ne pas fonctionner si le contenu dispose d'un taux de bits ou d'images supérieur à la limite de trames/sec indiquée dans le tableau ci-dessus.
- Le contenu vidéo avec un taux de bits ou d'images supérieur au taux spécifié dans le tableau ci-dessus peut causer une lecture saccadée.

6.3 Timings pris en charge

NSD-3203

Synchro PC
Timing fh (kHz) fv (Hz)					Horloge de point (MHz)	HDMI1	HDMI2	HDMI3
VESA	VGA 640	x 480 31,50 59	94 25,17 O O
	SVGA 800	x 600 37,90 60	31 40,00 O O
	XGA 1024	x 768 48,40 60	00 65,00 O O
	QXGA 1280	x 960 64,00	00 108,00 O O
	SXGA 1280	x 1024	00 60,02 108,00 O O
	CVT 1440	x 900 55,90 60	00 106,50 O O
	UXGA 1680	x 1050	00 59,95 146,25 O O
	FHD 1920	x 1080	00 60,00 148,50 O O
SD	480i	60Hz	15,73 59,94 27,00 O O
	576i	50Hz	15,62 50,00 13,50 O O
	480P	60Hz	31,46 59,94 27,00 O O
	576P	50Hz	31,25 50,00 27,00 O O
HD	720P	24Hz	18,00 24,00 59,40 O O
		30Hz	22,50 30,00 74,25 O O
		50Hz	37,50 50,00 27,00 O O
		60Hz	45,00 60,00 74,25 O O
	1080i	50Hz	28,12 50,00 74,25 O O
		60Hz	33,71 60,00 74,25 O O
	1080p	24Hz	26,28 24,00 74,25 O O
		30Hz	33,75 30,00 74,25 O O
		50Hz	56,25 50,00 148,50 O O
		60Hz	67,50 60,00 148,50 O O

NSD-4303

Synchro PC
Timing fh (kHz) fv (Hz)					Horloge de point (MHz)	HDMI1 HDM12 HDMI3
VESA	VGA 640	x 480 31,50 59	,94 25,17 O O	O
	SVGA 800	x 600 37,90 60	,31 40,00 O	O O
	XGA 1024	x 768 48,40 60	,00 65,00 O	O O
	QXGA 1280	x 960 64,00	60,00 108,00	O O O
	SXGA 1280	x 1024 64,00	60,02 108,00	O O O
	CVT 1440	x 900 55,90 60	,00 106,50 O	O O
	UXGA 1680	x 1050 65,30	59,95 146,25	O O O
	FHD 1920	x 1080 67,50	60,00 148,50	O O O
	UHD	3840 x 2160	135,00 60	00 594,00 O	O O
SD	480i	60Hz	15,73 59,94	27,00 O O	O
	576i	50Hz	15,62 50,00	13,50 O O	O
	480P	60Hz	31,46 59,94	27,00 O O	O
	576P	50Hz	31,25 50,00	27,00 O O	O
HD	720P	24Hz	18,00 24,00	59,40 O O	O
		30Hz	22,50 30,00	74,25 O O	O
		50Hz	37,50 50,00	27,00 O O	O
		60Hz	45,00 60	00 74,25 O C	O
	1080i	50Hz	28,12 50	00 74,25 O C	O
		60Hz	33,71 60	00 74,25 O C	O
	1080p	24Hz	26,28 24,00	74,25 O O	O
		30Hz	33,75 30,00	74,25 O O	O
		50Hz	56,25 50,00	148,50 O O	O
		60Hz	67,50 60,00	148,50 O O	O
UHD 2160p		30Hz	33,75 30,00	74,25 O O	O
		60Hz	135,00 60	00 594,00 O	O O

NSD-5503 & NSD-6503

Synchro PC
Timing fh (kHz) fv (Hz)					Horloge de point (MHz)	HDMI1 HDMI2 HDMI3
VESA	VGA 640	x 480 31,50 59	,94 25,17 O O	O
	SVGA 800	x 600 37,90 60	,31 40,00 O	O O
	XGA 1024	x 768 48,40 60	,00 65,00 O	O O
	QXGA 1280	x 960 64,00	60,00 108,00	O O O
	SXGA 1280	x 1024 64,00	60,02 108,00	O O O
	CVT 1440	x 900 55,90 60	,00 106,50 O	O O
	UXGA 1680	x 1050 65,30	59,95 146,25	O O O
	FHD 1920	x 1080 67,50	60,00 148,50	O O O
	UHD	3840 x 2160	135,00 60	00 594,00 O	O O
SD	480i	60Hz	15,73 59,94	27,00 O O	O
	576i	50Hz	15,62 50,00	13,50 O O	O
	480P	60Hz	31,46 59,94	27,00 O O	O
	576P	50Hz	31,25 50,00	27,00 O O	O
HD	720P	24Hz	18,00 24,00	59,40 O O	O
		30Hz	22,50 30,00	74,25 O O	O
		50Hz	37,50 50,00	27,00 O O	O
		60Hz	45,00 60	74,25 O O	O
	1080i	50Hz	28,12 50	74,25 O O	O
		60Hz	33,71 60	74,25 O O	O
	1080p	24Hz	26,28 24,00	74,25 O O	O
		30Hz	33,75 30,00	74,25 O O	O
		50Hz	56,25 50,00	148,50 O O	O
		60Hz	67,50 60,00	148,50 O O	O
UHD 2160p		30Hz	67,50 30,00	297,00 O O	O
		60Hz	135,00 60	594,00 O	O O

Directives générales :

• NSD-4303/5503/6503 prend en charge 4K. La qualité du texte du PC est optimale en mode 4K (3840x2160, 60 Hz).
• Pour NSD-3203, la qualité du texte du PC est optimale en mode HD 1080 (1920 x 1080, 60 Hz).
• L'écran de votre moniteur de PC peut être différent selon le fabricant (et votre version de Windows).
• Vérifiez le manuel d'instructions du PC pour plus d'informations sur la connexion de votre PC à un moniteur.
• Lorsque les signaux synchrones horizontaux semblent irréguliers en mode RVB, vérifiez le mode veille du PC ou les branchements des câbles.
• Le tableau d'affichage des réglages est conforme aux normes IBM/VESA, et est basé sur l'entrée analogique.
• La meilleure synchronisation pour la fréquence verticale de chaque mode est 60 Hz.

6.4 Dépannage

Problème Cause possible Résolution
Aucune image affichée • Le cordon	d'alimentation a été débranché.• L'entrée sélectionnée n'est pas connectée.• Le moniteur est en mode Veille.	1 Branchez le cordon d'alimentation.2 Connectez le type de la source sélectionnée au moniteur.
Interférences affichées sur le moniteur ou interférences sonores	Causées par des appareils électriques à proximité ou des lampes fluorescentes.	Déplacez l'écran à un autre endroit pour voir si l'interférence diminue ou connectez l'écran à une autre prise de courant.
Couleur anormale Le câble de signal	n'est pas correctement branché.	Assurez-vous que le câble de signal est bien branché sur le moniteur.
L'image est déformée, avec des motifs anormaux	• Le câble de signal n'est pas correctement branché.• Le signal d'entrée n'est pas pris en charge par le moniteur.	• Vérifiez si le câble de signal est correctement branché.• Vérifiez la source de signal vidéo pour vous assurer qu'elle est compatible avec le moniteur.Vérifiez ses spécifications avec la section des spécifications du moniteur.
L'image ne remplit pas l'écran entier	Le format de l'image n'est pas défini correctement.	Ouvrez le menu Paramètres > Affichage de l'écran > Rapport d'aspect et essayez les différents formats. Voir page 47.
Il y a du son mais pas d'image Câble	le de la source de signal mal connecté.	Assurez-vous que les entrées vidéo et audio sont toutes connectées.
Il y a une image mais pas de son •	Câble de la source de signal mal connecté.• Le volume est réglé au minimum.• La fonction MUET a été activée.• Aucun haut-parleur externe connecté.	• Assurez-vous que les entrées vidéo et audio sont correctement connectées.• Appuyez sur le bouton pour entendre le son.• Désactivez l'écran LCD en appuyant sur le bouton de la télécommande.• Branchez les haut-parleurs externes et réglez le volume à un niveau approprié.
Certains éléments de l'image ne s'allument pas	Certains pixels de l'écran peuvent ne pas s'allumer.	Cet écran est fabriqué en utilisant une technologie haute précision très avancée : cependant, parfois, certains pixels de l'écran peuvent ne pas s'allumer correctement. Cela est normal.
Des traces d'images restent visibles sur l'écran même lorsque le moniteur est éteint.(Exemples d'images statiques : les logos, les jeux vidéo, les images d'ordinateur, et les images affichées en mode 4:3 normal)	Une image statique a été affichée pendant des périodes de temps prolongées.	Ne pas afficher des images statiques pendant des périodes de temps prolongées, car cela peut causer une image rémanente restant visible sur l'écran. Activez la fonction dans le menu Paramètres > Système > Anti-brûlure. Voir la page 60.

6.5 Transport de l'écran LCD

Pour transporter l'écran LCD, pour le faire réparer ou le déplacer par exemple, remettez-le dans sa boîte originale.

Pour le NSD-3203 & NSD-4303

1 Soulevez l'écran LCD (a) avec deux personnes.

Avertissement :

N'appuyez pas trop fort sur l'écran LCD ou le bord du cadre, car cela peut causer un dysfonctionnement de l'appareil.
2 Placez l'écran LCD (b) à l'intérieur du coussin en mousse inférieur.
3 Placez le morceau de mousse de protection supérieur (c) sur l'écran LCD.
4 Placez les accessoires dans le compartiment prévu à cet effet (si nécessaire).
5 Fermez et scotchez la boîte (d).

1 Soulevez l'écran LCD (a) avec deux personnes.

Avertissement :

N'appuyez pas trop fort sur l'écran LCD ou le bord du cadre, car cela peut causer un dysfonctionnement de l'appareil.
2 Placez l'écran LCD à l'intérieur du morceau de mousse inférieur dans la boîte inférieure.
3 Placez la boîte supérieure (b) sur l'écran LCD.
4 Placez le morceau de mousse de protection supérieur (c) sur l'écran LCD.
5 Placez les accessoires dans le compartiment prévu à cet effet (si nécessaire).
6 Fermez et scotchez la boîte (d).

CHAPITRE 7 : SPÉCIFICATIONS

7.1 Spécifications de l'écran

		NSD-3203 NSD-4303 NSD-5503 NSD-6503
Panneau Type d'écran	TFT LCD à	rétroéclairage LED(technologie VA)	TFT LCD à rétroéclairage LED(technologie VA)	TFT LCD à rétroéclairage LED(technologie VA)	TFT LCD à rétroéclairage LED(technologie VA)
	Taille de l'écran 31,5"	42,5" 54,6" 64,5"
	Résolution max. FHD	1920 x 1080 UHD 3840 x mm 0,245 mm 0,315 mm 0	2160 UHD 3840 x 2160	JHD 3840 x 2160
	Pas de pixels 0,364 mm	372 mm
	Luminosité 500 cd/m	^2	500 cd/ m^2	500 cd/ m^2	500 cd/ m^2
	Rapport de contraste	4000:1	4000:1	4000:1	5000:1
	Angle de vue (H/V)	178°/178° 178°/178°	178°/178° 178°/178°
	Couleurs d'affichage	16,7 M	1.07G	1.07G	1.07G
	Temps de réponse	5 ms	5 ms	5 ms	5 ms
	Traitement de surface	Diffusion 25%,Revêtement dur (3H)	Diffusion 25%,Revêtement dur (3H)	Diffusion 25%,Revêtement dur (3H)	Diffusion 25%,Revêtement dur (3H)
Fréquence (H/V)	Fréq. H	18 kHz-68 kHz	18 kHz-135 kHz	18 kHz-135 kHz	18 kHz-135 kHz
	Fréq. V	24 Hz-60 Hz	24 Hz-60 Hz	24 Hz-60 Hz	24 Hz-60 Hz
Entrée	HDMI	2.0 x 3	2.0 x 3	2.0 x 3	2.0 x 3
Contrôle externe	Entrée RS232	D-Sub 9 broches x 1	D-Sub 9 broches x 1	D-Sub 9 broches x 1	D-Sub 9 broches x 1
	LAN (RJ45)	RJ45 x 1	RJ45 x 1	RJ45 x 1	RJ45 x 1
Système intégré Système d'exploitation		Android 9.0	Android 9.0	Android 9.0	Android 9.0
		A35*4	A35*4	A35*4	A35*4
		Mémoire	2G	2G	2G
		Stockage	16G	16G	16G
Autre connectivité	USB	2.0 x 2 (port de service / lecture multimédia)	2.0 x 2 (port de service / lecture multimédia)	2.0 x 2 (port de service / lecture multimédia)	2.0 x 2 (port de service / lecture multimédia)
Audio	Sortie audio	Prise audio stéréo (3,5 mm) x 1	Prise audio stéréo (3,5 mm) x 1	Prise audio stéréo (3,5 mm) x 1	Prise audio stéréo (3,5 mm) x 1
	Haut-parleurs internes	10W x 2	10W x 2	10W x 2	10W x 2
Alimentation	Alimentation	Interne	Interne	Interne	Interne
	Besoins énergétiques	100-240V CA, 50/60 Hz	100-240V CA, 50/60 Hz	100~240V CA, 50~60Hz	100~240V CA, 50~60Hz
	Mode Marche	40W (marche)	73W (marche)	89W (marche)	101W (marche)
	Mode Veille	< 0,5W	< 0,5W	< 0,5W	< 0,5W
Conditions de fonctionnement	Température	0°C-40°C (32°F-104°F)	0°C-40°C (32°F-104°F)	0°C-40°C (32°F-104°F)	0°C-40°C (32°F-104°F)
	Humidité 20%-80% (sans condensation)		20%-80% (sans condensation)	20%-80% (sans condensation)	20%-80% (sans condensation)
Conditions de stockage	Température	-20°C-60°C (-4°F-140°F)	-20°C-60°C (-4°F-140°F)	-20°C-60°C (-4°F-140°F)	-20°C-60°C (-4°F-140°F)
	Humidité 20%-80% (sans condensation)		20%-80% (sans condensation)	20%-80% (sans condensation)	20%-80% (sans condensation)
Montage	VESA FPMPMI	150 mm x 200 mm	400 mm x 300 mm	300 mm x 400 mm	400 mm x 400 mm
Dimensions	Largeur du cadre	Cadre pair 8,8 mm	Cadre pair 8,7 mm	13,3 mm(Haut/Gauche/Droite)15,3 mm (Bas)	14 mm(Haut/Gauche/Droite)16 mm (Bas)
	Dimensions sans le socle (L x H x P)	724,6 x 419,8 x 40 mm (28,5" x 16,5" x 1,6")	967,4 x 555,9 x 40 mm (38,1" x 21,9" x 1,6")	1239,7 x 712,5 x 38,6 mm(48,8" x 28,1" x 1,5")	1459,2 x 837,1 x 38,9 mm(57,4" x 33,0" x 1,5")
	Emballage (L x H x D)	795 x 520 x 115 mm (31,3" x 20,5" x 4,5")	1075 x 652 x 144 mm (42,3" x 25,7" x 5,7")	1390 x 850 x 136 mm(54,7" x 33,5" x 5,4")	1640 x 990 x 164 mm(64,6" x 39,0" x 6,5")
Poids	Produit sans le socle	5,4 kg (11,9 lb)	9,1 kg (20,0 lb)	17,6 kg (38,8 lb)	25,3 kg (55,8 lb)
	Emballage	7,0 kg (15,4 lb)	12,0 kg (26,5 lb)	22,2 kg (48,9 lb)	33,8 kg (74,5 lb)

Remarque :

♦ Toutes les spécifications sont sujettes à modification sans préavis.

7.2 Dimensions de l'écran

NSD-3203

NSD-4303

SPÉCIFICATIONS

NSD-5503

AG Neovo
