B064C-16-1X1-IP - Commutateur KVM Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur KVM avec console LCD intégrée
Marque	Tripp Lite
Modèle	B064C-16-1X1-IP
Nombre de ports KVM	16 ports (Cat5)
Type de connectique	RJ-45 (Cat5e/6) pour liaison serveur
Accès IP distant	Oui, via ports LAN 1 et LAN 2
Console locale	Clavier, souris (PS/2 ou USB), écran DVI-D/VGA
Taille de l'écran LCD intégré	17 pouces (43 cm)
Format de montage	Rack 19 pouces (1U, hauteur 1U?)
Alimentation électrique	AC 100-240V, 50/60 Hz, avec commutateur de tension 115/230V
Consommation	Environ 30-40 watts (estimation)
Poids	Environ 15 kg (estimation)
Dimensions (L x P x H)	Environ 48 x 45 x 4,4 cm (estimation)
Fonctions principales	Commutation KVM, accès IP, OSD, émulation de clavier/souris, mise à jour firmware via réseau
Sécurité	Borne de mise à la terre pour protection électrostatique
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Pièces détachées et réparabilité	Garantie limitée de 3 ans, pièces non disponibles séparément
Accessoires inclus	Cordon d'alimentation, kit de rail de montage, supports en L, guide de démarrage rapide

FOIRE AUX QUESTIONS - B064C-16-1X1-IP Tripp Lite

Comment installer le commutateur KVM dans un rack ?

L'installation nécessite deux personnes. Positionnez le commutateur dans le rack, vissez les supports avant, puis glissez les supports en L par l'arrière et fixez-les au rack. Serrez toutes les vis. Prévoyez 5,1 cm de dégagement latéral pour la ventilation et 12,7 cm à l'arrière pour les câbles.

Quels câbles utiliser pour connecter les serveurs ?

Utilisez des câbles Cat5e ou supérieur pour relier les ports KVM du commutateur aux adaptateurs KVM connectés aux serveurs.

Comment brancher la console locale ?

Branchez le clavier, le moniteur (DVI-D ou VGA) et la souris dans les ports de console codés par couleur. Le port clavier est violet, le port souris vert, et le port moniteur bleu.

Comment configurer l'accès IP distant ?

Connectez un câble réseau au port LAN 1 (primaire) ou LAN 2 (secondaire) du commutateur. Configurez l'adresse IP via l'OSD ou l'interface web en suivant le manuel d'utilisation complet disponible sur le site Tripplite.Eaton.com.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que le commutateur de tension (115/230V) est réglé sur la tension de votre région. Assurez-vous que la prise murale est alimentée.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware depuis le site Tripplite.Eaton.com. Connectez-vous à l'interface web du commutateur via votre navigateur et utilisez la section de mise à jour pour installer le fichier.

Puis-je utiliser un adaptateur KVM avec un câble Cat6 ?

Oui, les câbles Cat6 sont compatibles avec les ports Cat5e et offrent de meilleures performances. Assurez-vous que la longueur de câble ne dépasse pas la distance maximale recommandée (30 mètres pour une résolution 1920x1080).

Comment nettoyer l'écran LCD ?

Utilisez un chiffon doux et sec, légèrement humidifié avec de l'eau si nécessaire. N'utilisez pas de produits chimiques ou abrasifs. Essuyez délicatement sans appuyer.

Que faire si l'écran LCD ne s'allume pas ?

Vérifiez que le commutateur est sous tension (LED de puissance allumée). Appuyez sur le bouton d'alimentation de l'écran (loquet d'ouverture). Si le problème persiste, consultez le manuel pour réinitialiser l'OSD.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit sur le site Tripplite.Eaton.com. Recherchez le modèle B064C-16-1X1-IP dans la section support.

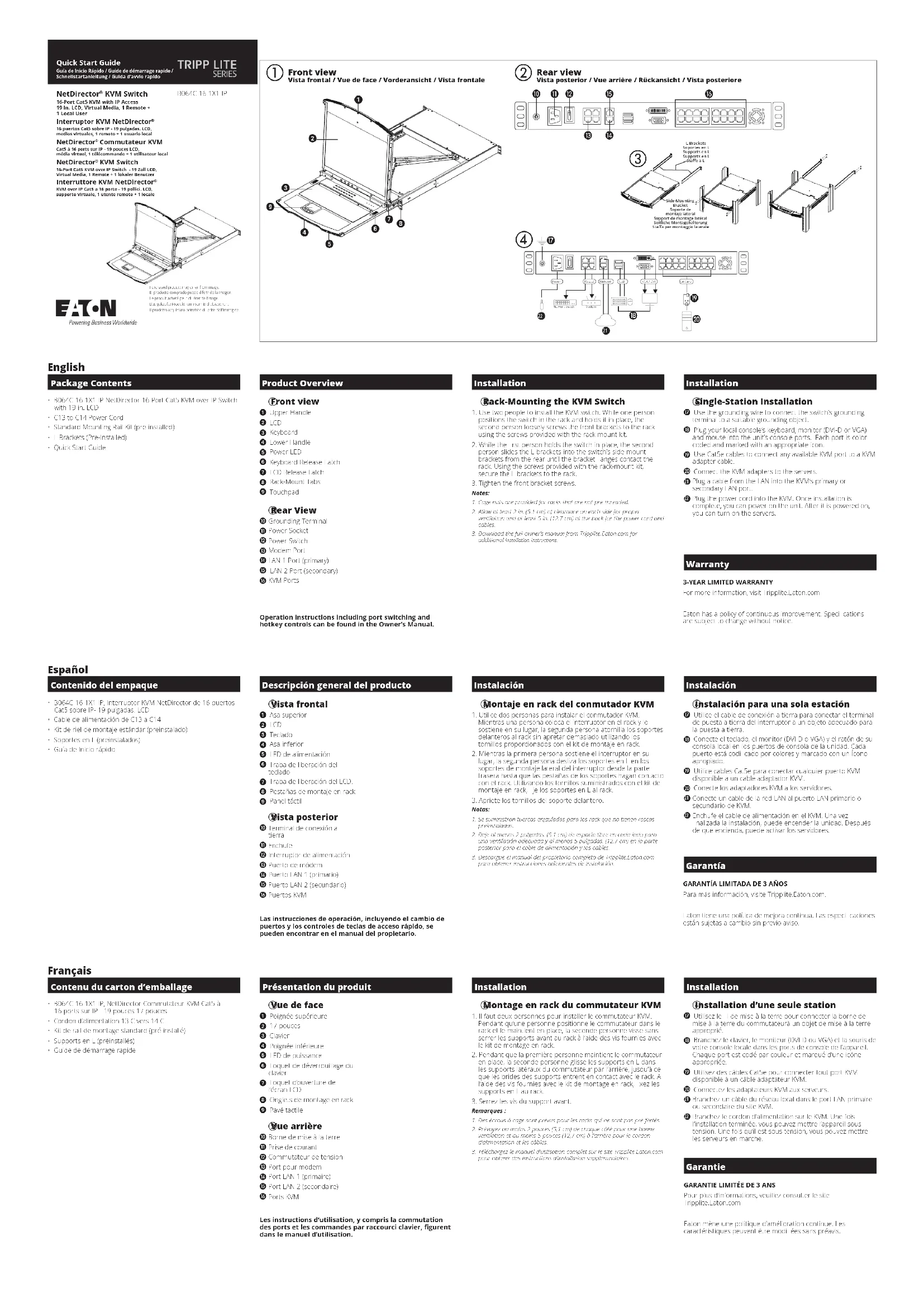

MODE D'EMPLOI B064C-16-1X1-IP Tripp Lite

Le produit acheté peut di érer de l'image.

Contenu du carton d'emballage

• B064C-16-1X1-IP, NetDirector Commutateur KVM Cat5 à 16 ports sur IP - 19 pouces 17 pouces
• Cordon d'alimentation 13 C vers 14 C
- Kit de rail de montage standard (pré-installé)
• Supports en L (préinstallés)
• Guide de démarrage rapide

Présentation du produit

Vue de face

1 Poignée supérieure
② 17 pouces
3 Clavier
4 Poignée inférieure
5 LED de puissance
⑥ Loquet de déverrouillage du
clavier
7 Loquet d'ouverture de
Trecran LCD
8 Onglets de montage en rack
9 Pavé tactile

Vue arrière

10 Borne de mise à la terre
⑪ Prise de courant
12 Commutateur de tension
13 Port pour modem
14 Port LAN 1 (primaire)
15 Port LAN 2 (secondaire)
16 Ports KVM

Les instructions d'utilisation, y compris la commutation des ports et les commandes par raccourci clavier, figurent dans le manuel d'utilisation.

Installation

Montage en rack du commutateur KVM

1. Il faut deux personnes pour installer le commutateur KVM. Pendant qu'une personne positionne le commutateur dans le rack et le maintient en place, la seconde personne visse sans serrer les supports avant au rack à l'aide des vis fournies avec le kit de montage en rack.
2. Pendant que la première personne maintient le commutateur en place, la seconde personne glisse les supports en L dans les supports latéraux du commutateur par l'arrière, jusqu'à ce que les brides des supports entrent en contact avec le rack. A l'aide des vis fournies avec le kit de montage en rack, xez les supports en L au rack.
3. Serrez les vis du support avant.

Remarques :

1. Des écrous à cage sont prévus pour les racks qui ne sont pas pré-filetés.
2. Prévoyez au moins 2 pouces (5,1 cm) de chaque côté pour une bonne ventilation et au moins 5 pouces (12,7 cm) à l'arrière pour le cordon d'alimentation et les câbles.
3. Téléchargez le manuel d'utilisation complet sur le site Tripplite.Eaton.com pour obtenir des instructions d'installation supplémentaires.

Installation

Installation d'une seule station

17 Utilisez le I de mise à la terre pour connecter la borne de mise à la terre du commutateur à un objet de mise à la terre approprié.
18 Branchez le clavier, le moniteur (DVI-D ou VGA) et la souris de votre console locale dans les ports de console de l'appareil. Chaque port est codé par couleur et marqué d'une icône appropriée.
19 Utilisez des câbles Cat5e pour connecter tout port KVM disponible à un câble adaptateur KVM.
20 Connectez les adaptateurs KVM aux serveurs.
71 Branchez un câble du réseau local dans le port LAN primaire ou secondaire du site KVM.
22 Branchez le cordon d'alimentation sur le KVM. Une fois l'installation terminée, vous pouvez mettre l'appareil sous tension. Une fois qu'il est sous tension, vous pouvez mettre les serveurs en marche.

Garantie

GARANTIE LIMITÉE DE 3 ANS

Pour plus d'informations, veuillez consulter le site Tripplite.Eaton.com

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modiées sans préavis.
