Caractéristiques techniques	Moniteur AG Neovo SC-2203, écran LCD de 22 pouces, résolution 1680 x 1050 pixels, temps de réponse de 5 ms, luminosité de 250 cd/m², contraste de 1000:1.
Connectivité	Ports VGA, DVI-D, et audio.
Utilisation	Idéal pour un usage bureautique, multimédia et gaming léger.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Respecter les consignes de sécurité électrique, ne pas exposer à l'humidité.
Informations générales	Garantie de 3 ans, consommation d'énergie de 30 W en fonctionnement, 1 W en veille.

FOIRE AUX QUESTIONS - SC-2203 AG Neovo

Comment connecter mon moniteur AG Neovo SC-2203 à mon ordinateur ?

Pour connecter votre moniteur AG Neovo SC-2203 à votre ordinateur, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante sur le moniteur.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le moniteur est correctement branché sur une prise électrique et que le câble d'alimentation est en bon état. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Comment ajuster la luminosité et le contraste de l'écran ?

Utilisez les boutons de menu situés à l'arrière ou en bas du moniteur pour accéder aux paramètres d'affichage. Naviguez jusqu'aux options de luminosité et de contraste pour les ajuster selon vos préférences.

Pourquoi l'image est-elle floue sur mon moniteur AG Neovo SC-2203 ?

Une image floue peut être due à une mauvaise résolution d'affichage. Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native du moniteur, qui est de 1920 x 1080 pixels.

Comment résoudre les problèmes de décoloration de l'écran ?

Vérifiez les câbles de connexion pour vous assurer qu'ils sont bien en place et en bon état. Si le problème persiste, essayez de réinitialiser les paramètres d'usine du moniteur via le menu d'affichage.

Le moniteur AG Neovo SC-2203 est-il compatible avec les systèmes Mac ?

Oui, le moniteur AG Neovo SC-2203 est compatible avec les systèmes Mac. Assurez-vous d'utiliser un adaptateur approprié si votre Mac ne dispose pas de ports HDMI ou VGA.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'appliquer le liquide directement sur l'écran pour éviter les dommages.

Que faire si le moniteur clignote ?

Le clignotement peut être causé par un problème de connexion ou de câble. Vérifiez que tous les câbles sont correctement connectés. Si le problème persiste, essayez un autre câble ou un autre port de votre ordinateur.

MODE D'EMPLOI SC-2203 AG Neovo

Avertissements à propos de l'installation ....5

Avertissements à propos de l'utilisation ....6

Nettoyage et entretien....7

Notes sur le moniteur LCD 7

CHAPITRE 1 : DESCRIPTION DU PRODUIT

1.1 Contenu de l'emballage....8
1.2 Installation 9

1.2.1 Installation du support 10
1.2.2 Réglage de l'inclinaison....10
1.2.3 Montage mural 10

1.3 Vue d'ensemble.... 11

1.3.1 Vue avant 11
1.3.2 Panneau de contrôle....12
1.3.3 Vue arrière....13

CHAPITRE 2 : ÉTABLISSEMENT DES CONNEXIONS

2.1 Connexion de l'adaptateur secteur....14
2.2 Connexion des sources de signal d'entrée....15
2.3 Connexion d'un appareil vidéo 16

CHAPITRE 3 : UTILISATION DU MONITEUR LCD

3.1 Mise sous tension....17
3.2 Affichage du menu OSD....18
3.3 Sélection d'une source ....19
3.4 Réglage automatique de l'écran (pour la source VGA uniquement)....20
3.5 Verrouillage des touches de commande 21

CHAPITRE 4 : MENU À AFFICHAGE SUR L'ÉCRAN

4.1 Utilisation du menu OSD 22
4.2 Structure du menu OSD 23

CHAPITRE 5 : RÉGLAGE DU MONITEUR LCD

5.1 Menu VIDÉO 24
5.2 Menu RÉGLAGES....28

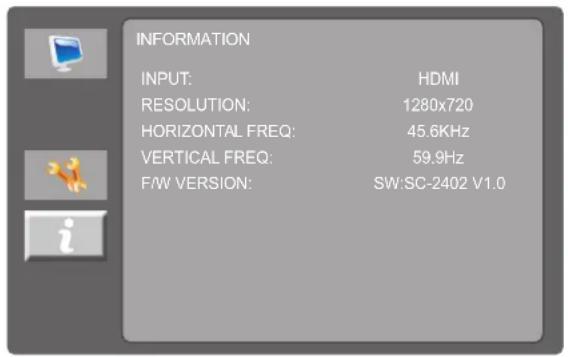

5.3 Menu INFO....31

CHAPITRE 6 : APPENDICE

6.1 Messages d'avertissement....32
6.2 Timing....33
6.3 Dépannage....34

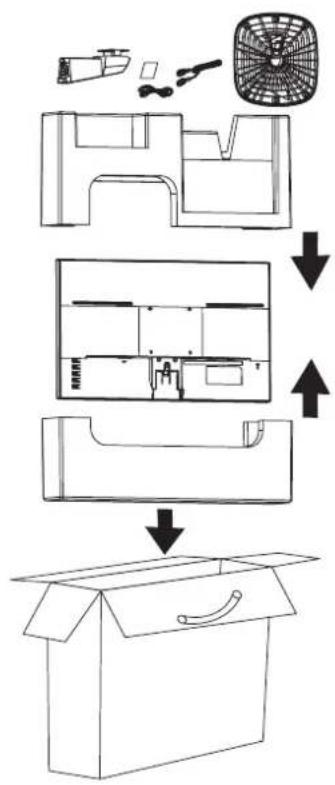

6.4 Transport du moniteur LCD 35

CHAPITRE 7 : SPÉCIFICATIONS

TABLE DES MATIÈRES

7.1 Spécifications de l'écran....37
7.2 Dimensions de l'écran....38

INFORMATIONS DE SÉCURITÉ

WEEE

Informations pour les utilisateurs dans l'Union Européenne

Ce symbole sur l'appareil ou sur la boîte indique que cet appareil ne doit pas être jeté, à la fin de sa durée de vie, dans une poubelle ou avec les ordures ménagères. Il est de votre responsabilité de vous assurer que ce produit électronique est emmené dans un centre de recyclage pour économiser les ressources naturelles. Chaque pays dans l'Union Européenne doit posséder des points de collecte pour le recyclage des appareils électriques et électroniques. Pour plus d'informations sur les points de collecte près de chez vous, contactez votre service de recyclage des produits électriques et électroniques ou le magasin où vous avez acheté ce produit.

MISES EN GARDE

Mises en Garde

Symboles utilisés dans ce manuel

Cette icône indique un risque de blessure à l'utilisateur ou de dommage au produit.

Cette icône indique des instructions importantes d'utilisation et d'entretien.

Notice

• Veuillez lire attentivement ce Manuel de l'utilisateur avant d'utiliser le moniteur LCD et gardez-le dans un endroit sûr comme référence.
• Les spécifications du produit et les autres informations contenues dans ce manuel de l'utilisateur sont à titre de référence uniquement. Toutes les informations sont sujettes à modification sans préavis. Le contenu mis à jour peut être téléchargé sur notre site Web : www.agneovo.com.
• Pour protéger vos droits en tant qu'utilisateur, n'enlevez pas les étiquettes qui se trouvent sur le moniteur LCD. Vous pourriez annuler la garantie.

Avertissements à propos de l'installation

N'installez pas le moniteur LCD dans des endroits chauds, par ex. près d'un chauffage, d'une fente de ventilation ou en plein soleil.

Ne couvrez pas et n'obstruez pas les fentes de ventilation de cet appareil.

Installez le moniteur LCD sur une surface stable. N'installez pas le moniteur LCD dans un endroit où il risque d'être soumis à des vibrations ou des chocs.

Installez le moniteur LCD dans un endroit bien aéré.

N'installez pas le moniteur LCD à l'extérieur.

N'installez pas le moniteur LCD dans des endroits chauds ou humides.

Ne renversez pas des liquides et n'insérez pas des objets à l'intérieur de le moniteur LCD ou dans les fentes de ventilation. Cela pourrait causer un incendie, un choc électrique ou endommager le moniteur LCD.

Avertissements à propos de l'utilisation

	Utilisez uniquement le cordon d'alimentation fourni avec le moniteur LCD.
	La prise de courant doit être située près du moniteur LCD pour être facilement accessible.
	Si une rallonge est utilisée avec le moniteur LCD, assurez-vous que l'intensité électrique totale des appareils branchés sur la prise de courant ne dépasse pas l'intensité électrique maximale permise.
	Ne laissez rien reposer sur le cordon d'alimentation. N'installez pas le moniteur LCD dans un endroit où vous pourriez marcher sur le cordon d'alimentation.
	Si le moniteur LCD ne va pas être utilisé pendant une période prolongée, débranchez le cordon d'alimentation de la prise de courant.
	Pour débrancher le cordon d'alimentation, tenez et tirez par la fiche. Ne débranchez pas le cordon en tirant dessus, cela pourrait causer un incendie ou un choc électrique.
	Ne touchez pas et ne débranchez pas le cordon d'alimentation avec des mains mouillées.

AVERTISSEMENT :

Débranchez le cordon d'alimentation de la prise de courant et contactez un technicien qualifié dans tous les cas suivants :

• Lorsque le cordon d'alimentation est endommagé.
• Si le moniteur LCD est tombé ou si le boîtier est endommagé.
• Si le moniteur LCD fume ou qu'il y a une odeur bizarre.

Il n'est pas recommandé d'installer le moniteur au plafond ou sur une surface horizontale élevée.

AVERTISSEMENT :

Le non-respect de ces instructions d'installation peut avoir des conséquences indésirables, par exemple causer des blessures ou causer des dommages. Si vous avez déjà installé le moniteur au plafond ou sur une surface horizontale élevée, il est recommandé de contacter AG Neovo pour de l'aide ou des solutions pour vous aider à avoir une meilleure expérience sans risque.

Nettoyage et entretien

N'essayez pas de réparer le moniteur LCD vous-même, contactez un technicien qualifié pour de l'aide.

Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou d'autres dangers.

Notes sur le moniteur LCD

Afin de maintenir les performances lumineuses, il est recommandé d'utiliser un faible réglage pour la luminosité.

A cause de la durée de vie de la lampe, il est normal que la qualité de la luminosité du moniteur LCD baisse après un certain temps.

Lorsque des images statiques sont affichées pendant des longues périodes, l'image peut rester visible sur le moniteur LCD. Cela est appelé une brûlure ou une rétention d'image.

Pour éviter la rétention d'image, suivez les instructions suivantes :

• Réglez le moniteur LCD pour qu'il s'éteigne après quelques minutes d'inactivité.
• Utilisez un économiseur d'écran avec une image qui bouge ou une image toute blanche.
• Changez souvent l'image du bureau.
• Réglez la luminosité du moniteur LCD sur un réglage bas.
• Éteignez le moniteur LCD lorsque vous n'utilisez pas le système.

Ce que vous pouvez faire lorsqu'il y a une rétention d'image sur le moniteur LCD :

• Éteignez le moniteur LCD pendant les périodes prolongées d'inutilisation. Cela peut-être des heures ou plusieurs jours.
• Utilisez un économiseur d'écran pendant les périodes prolongées d'inutilisation.
• Utilisez une image noire et blanche pendant les périodes prolongées d'inutilisation.

Il y a des millions de micro-transistors dans le moniteur LCD. Il est normal que quelques transistors soit endommagés et apparaissent comme des points. Ceci est normal et n'indique pas un problème.

CHAPITRE 1 : DESCRIPTION DU PRODUIT

1.1 Contenu de l'emballage

La boîte devrait contenir les pièces suivantes lorsque vous l'ouvrez ; vérifiez le contenu. Si des pièces manquent ou sont endommagées, contactez immédiatement votre revendeur.

Moniteur LCD

Guide de démarrage rapide

Câble HDMI

Cordon d'alimentation

Remarque :

• Utilisez uniquement le cordon d'alimentation fourni.
• Les images ci-dessus servent uniquement de référence. Les éléments fournis peuvent varier.

DESCRIPTION DU PRODUIT

1.2 Installation

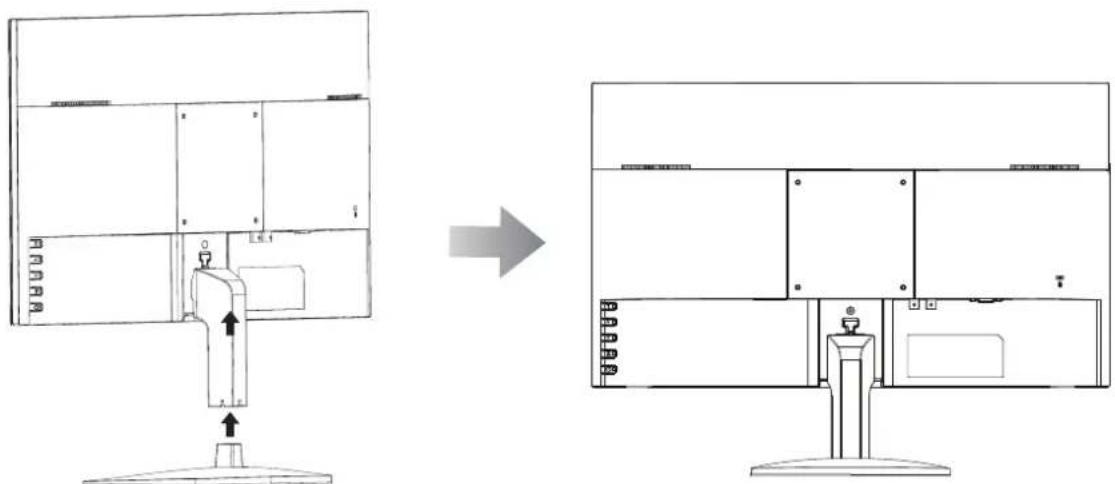

1.2.1 Installation du support

1. Pincez les loquets de la base, puis fixez la base sur le bras. Assurez-vous que les loquets de la base sont bien fixés aux fentes du bras.
2. Placez le moniteur LCD avec le côté dalle orienté vers le bas sur une surface rembourrée.
3. Attachez la base au moniteur

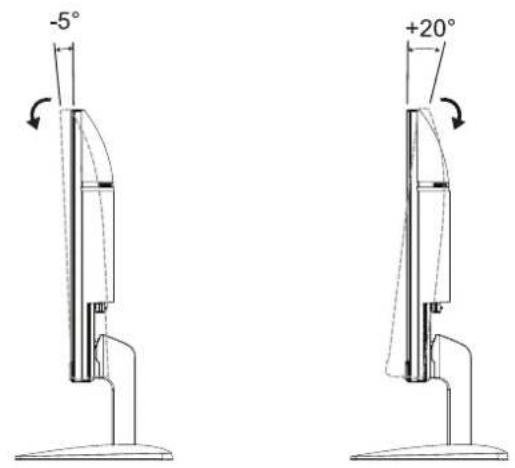

1.2.2 Réglage de l'inclinaison

Pour un affichage confortable, inclinez le moniteur LCD à l'angle désiré, entre -5° et 20°. Tenez le socle avec une main et utilisez l'autre main pour ajuster le moniteur LCD à l'angle souhaité.

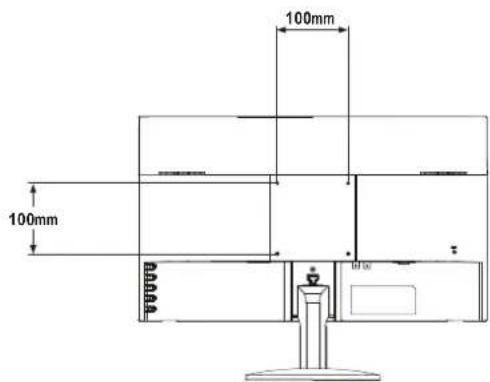

1.2.3 Montage mural

Pour fixer le moniteur LCD au mur, effectuez les étapes suivantes :

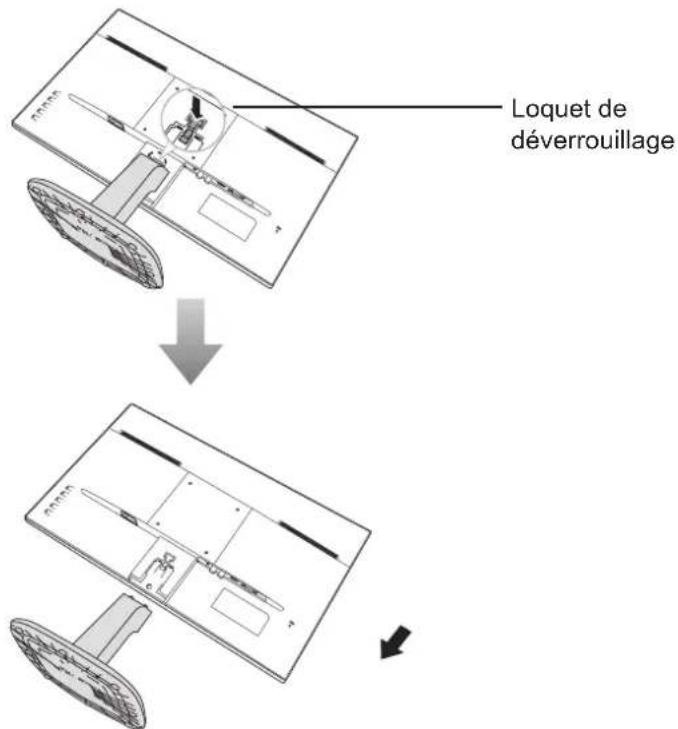

1. Enlevez le support de la base.

Voir Page 35.

1. Montage mural du moniteur LCD.

Vissez le support en utilisant les trous VESA à l'arrière du moniteur LCD.

Remarque : Prenez des mesures appropriées pour éviter que le moniteur LCD ne puisse tomber et blesser ou causer des dommages au moniteur, par ex. en cas de tremblement de terre ou d'autres catastrophes.

- Utilisez uniquement le kit de montage mural 100 x 100 mm recommandé par AG Neovo. Tous les kits de montage mural AG Neovo sont conformes à la norme VESA.

- Attachez le moniteur LCD sur un mur pouvant pour supporter le poids.

- Il est conseillé de fixer le moniteur LCD au mur sans l'incliner vers le bas.

Indicateur d'état d'alimentation : Indique l'état de fonctionnement du moniteur :

• Bleu - Mode Marche
• Orange - Mode Veille
  • LED éteint - Mode hors tension.

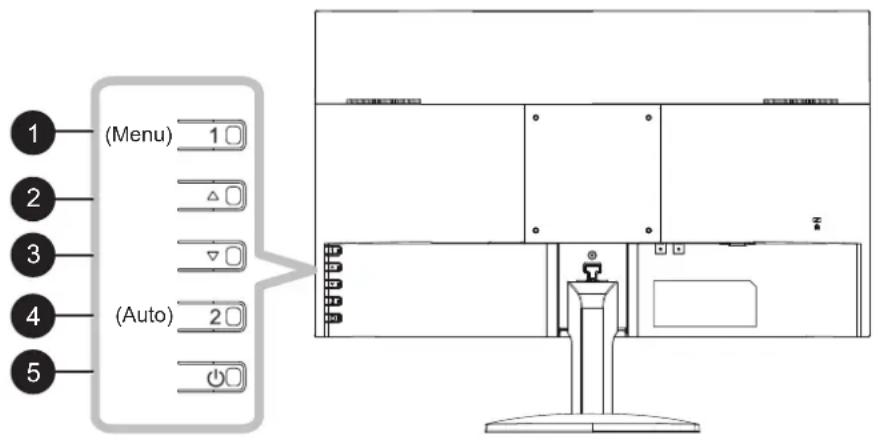

1.3.2 Panneau de contrôle

(Menu) 1 (Auto) 2

1 MENU

Menu OSD activé/désactivé.

2 Touche de raccourci : Bouton Source

Lorsque le menu OSD est activé, permet de naviguer les icônes de réglage ou de régler une fonction.

3 Lorsque le menu OSD est activé, permet de naviguer les icônes de réglage ou de régler une fonction.

4 Touche de raccourci : Réglage automatique pour VGA

Lorsque le menu OSD est activé, la touche est utilisée pour confirmer le réglage de la fonction.

5 ALIMENTATION :

Appuyez pour allumer ou éteindre le moniteur.

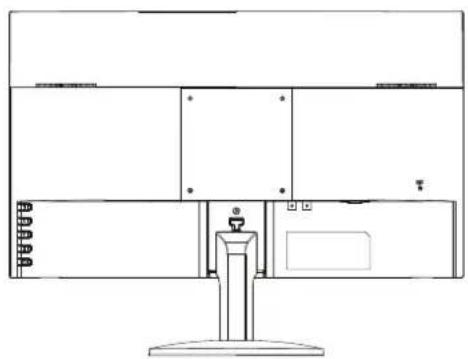

1.3.3 Vue arrière

Entrée d'alimentation secteur.

2 SORTIE COMPOSITE (CVBS) :

Connecte la sortie de signaux composites (CVBS).

3 ENTRÉE COMPOSITE (CVBS) :

Connecte l'entrée de signaux composites (CVBS).

4 ENTRÉE HDMI :

Connecte une entrée de signaux HDMI.

5 ENTRÉE VGA :

Connecte l'entrée de signaux VGA.

CHAPITRE 2 : ÉTABLISSEMENT DES CONNEXIONS

ATTENTION :

Assurez-vous que le moniteur LCD n'est pas connecté à la prise de courant avant de faire des connexions. Le branchement des câbles lorsque l'écran est sous tension peut causer un choc électrique ou une blessure.

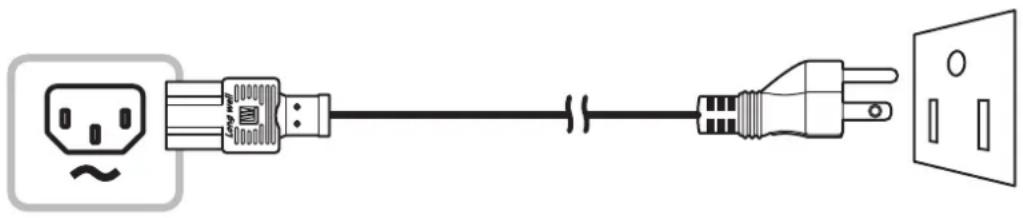

2.1 Connexion de l'adaptateur secteur

1. Branchez le cordon d'alimentation sur la prise d'alimentation CA au dos de votre moniteur LCD.
2. Branchez la fiche du cordon d'alimentation sur une prise de courant ou une source d'alimentation.

Lorsque vous débranchez le cordon d'alimentation, tenez la fiche et non le cordon. Ne tirez jamais le cordon.

ÉTABLISSEMENT DES CONNEXIONS

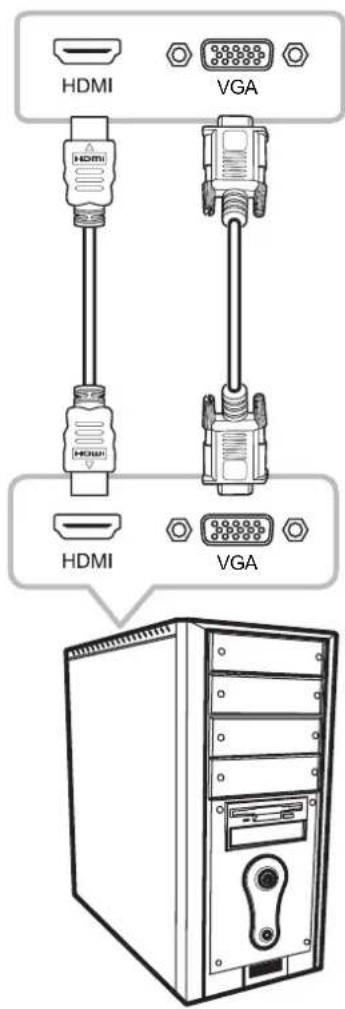

2.2 Connexion des sources de signal d'entrée

Les signaux des sources d'entrée peuvent être connectés avec l'un des câbles suivants :

HDMI VGA HDMI VGA

• HDMI

Branchez une extrémité d'un câble HDMI sur le connecteur HDMI du moniteur LCD et l'autre extrémité sur le connecteur HDMI de l'ordinateur.

• VGA

Branchez une extrémité d'un câble D-Sub (VGA) sur le connecteur D-SUB (VGA) du moniteur LCD et l'autre extrémité sur le connecteur D-SUB (VGA) de l'ordinateur.

ÉTABLISSEMENT DES CONNEXIONS

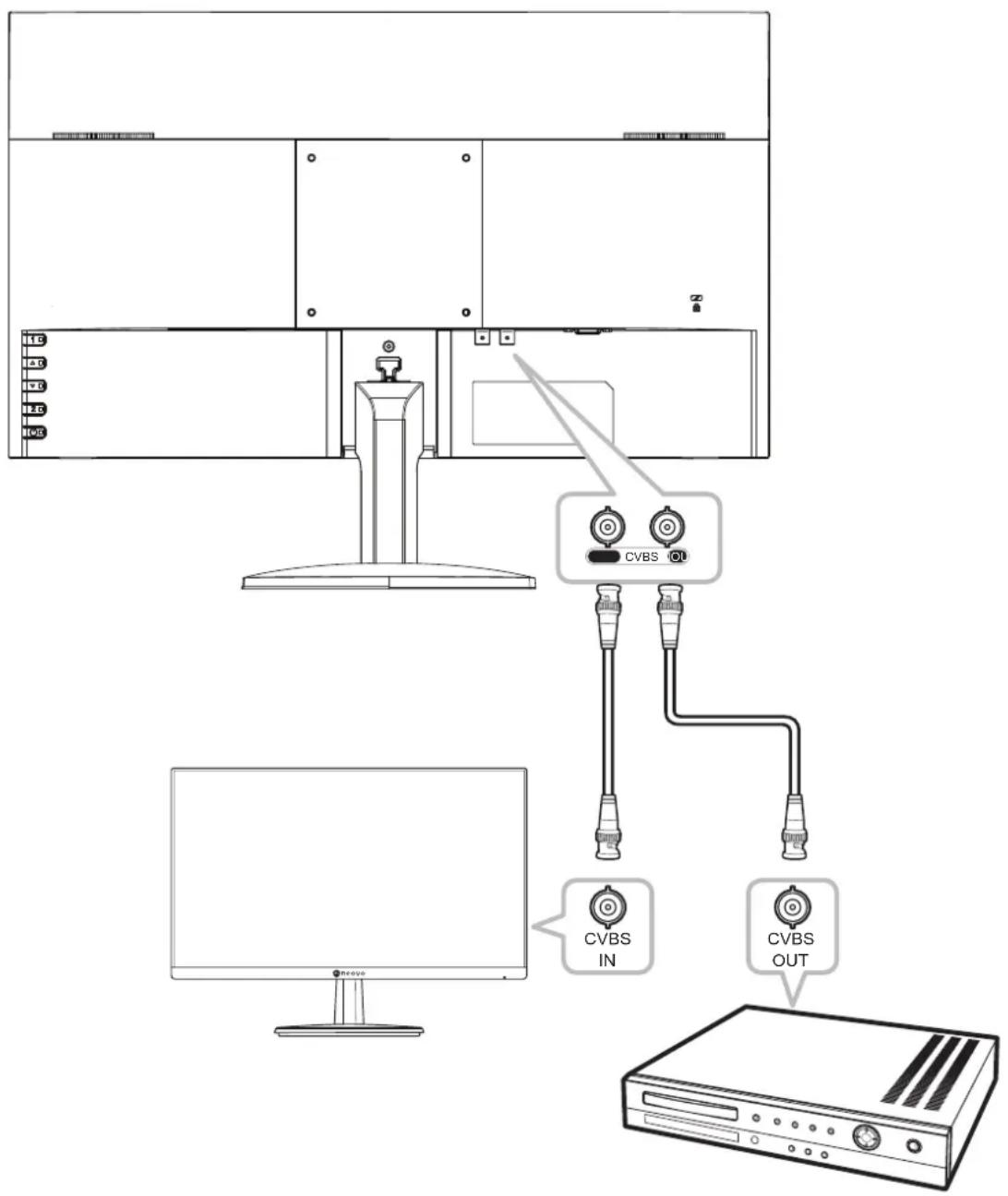

2.3 Connexion d'un appareil vidéo

- SORTIE CVBS

Branchez une extrémité d'un câble composite sur le connecteur CVBS du moniteur LCD et l'autre extrémité sur le connecteur ENTRÉE CVBS de l'affichage externe.

• ENTRÉE CVBS

Branchez une extrémité d'un câble composite sur le connecteur ENTRÉE CVBS du moniteur LCD et l'autre extrémité sur le connecteur SORTIE CVBS de l'appareil vidéo.

CHAPITRE 3 : UTILISATION DU MONITEUR LCD

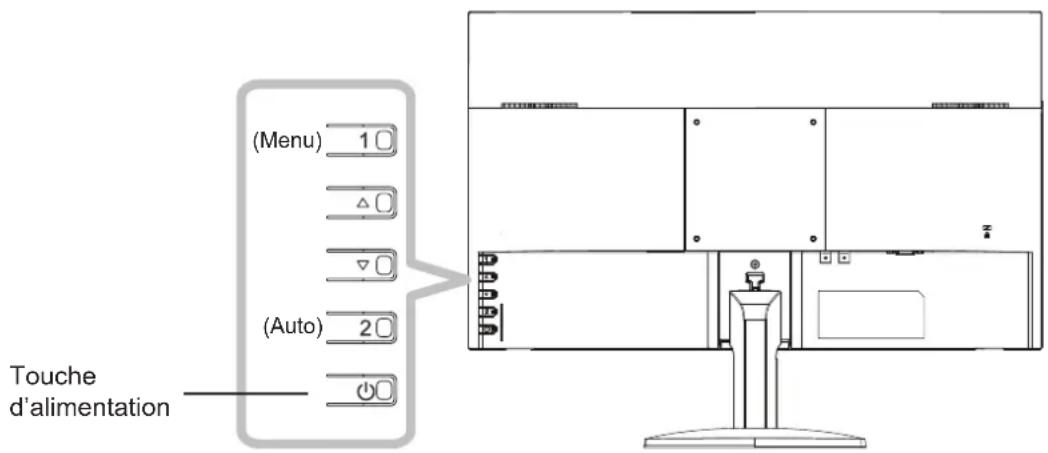

3.1 Mise sous tension

1. Branchez la fiche du cordon d'alimentation sur une prise de courant ou une source d'alimentation.
2. Appuyez sur la touche ⏻ du panneau de commande.

(Menu) 1 (Auto) 2 Touche d'alimentation

Lorsque le moniteur LCD est allumé, appuyez sur la touche pour éteindre le moniteur LCD.

Remarque : Le moniteur LCD consomme toujours de l'énergie tant que le cordon d'alimentation est branché sur la prise de courant. Débranchez le cordon d'alimentation si vous voulez couper complètement l'alimentation.

UTILISATION DU MONITEUR LCD

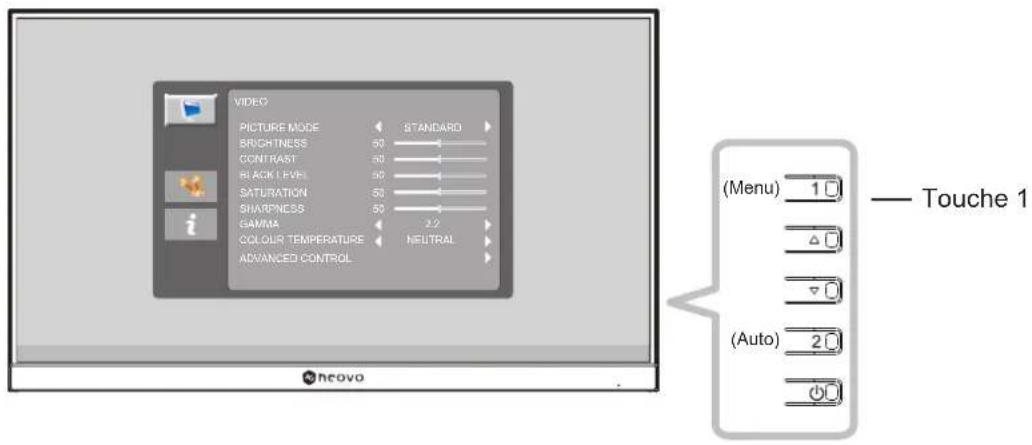

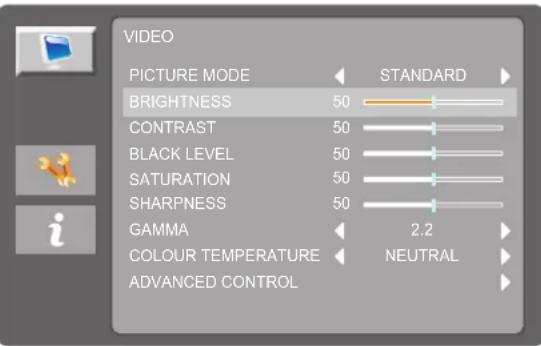

3.2 Affichage du menu OSD

Appuyez sur la touche 1(MENU) pour ouvrir le menu OSD. Appuyez sur la touche 1(MENU) pour fermer le menu OSD.

Pour plus d'informations sur le réglage des paramètres, voir Page 22.

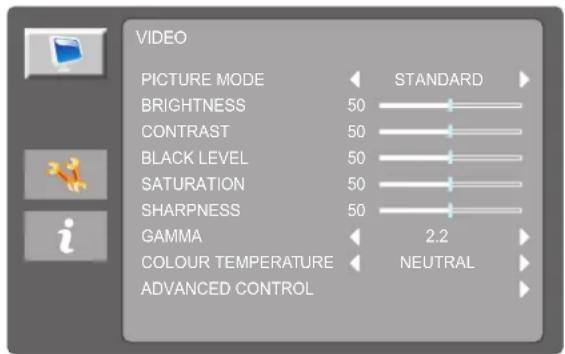

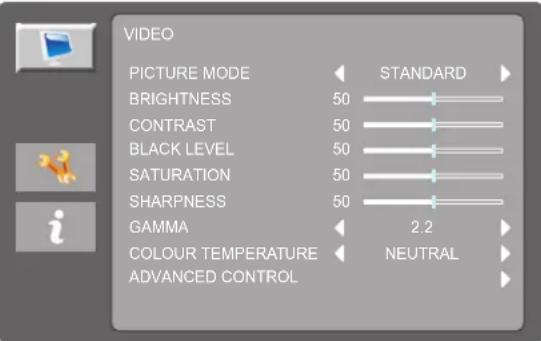

VIDEO PICTURE MODE ← STANDARD > SBRIGHTNESS 50 CONTRAST 50 BLACK LEVEL 50 SATURATION 50 SHARPNESS 50 GAMMA ← 2.2 COLOUR TEMPERATURE ← NEUTRAL > ADVANCED CONTROL Menu) 1 Auto) 2 — Touche 1 neovo

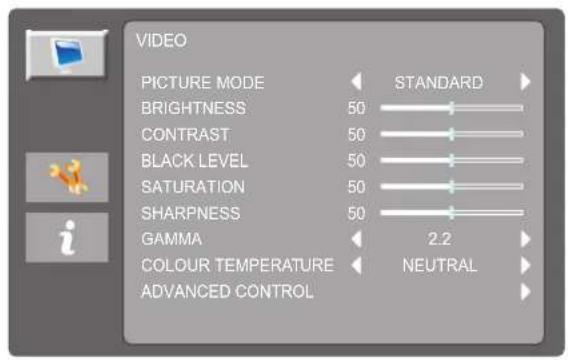

Le menu suivant apparait sur l'écran :

VIDEO PICTURE MODE ← STANDARD BRIGHTNESS 50 CONTRAST 50 BLACK LEVEL 50 SATURATION 50 SHARPNESS 50 GAMMA ← 2.2 COLOUR TEMPERATURE ← NEUTRAL ADVANCED CONTROL

UTILISATION DU MONITEUR LCD

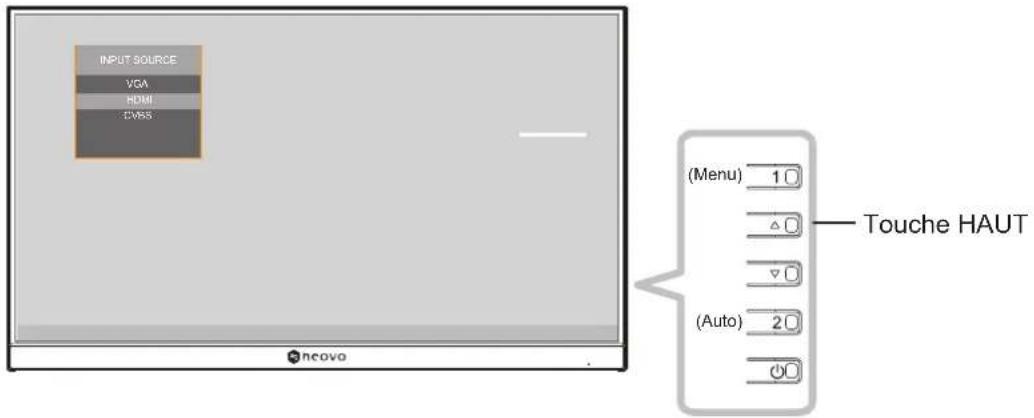

3.3 Sélection d'une source

Appuyez sur la touche ▲ pour afficher le menu de sélection de la source.

INPUT SOURCE VGA HDMI DVRS Menu) 1 ▲ ▼ (Auto) 2 ● Touche HAUT neovo

Le menu suivant apparait sur l'écran :

INPUT SOURCE VGA HDMI CVBS

Appuyez sur la touche ▲ de manière continue pour sélectionner la source d'entrée désirée. Appuyez ensuite sur la touche 2(AUTO) pour confirmer ou attendez que le menu de la source disparaisse automatiquement de l'écran. Les options d'entrée disponibles sont "CVBS", "HDMI", et "VGA".

Remarque : Chaque fois que vous changez à la source VGA, le moniteur LCD ajuste automatiquement le réglage de l'écran.

UTILISATION DU MONITEUR LCD

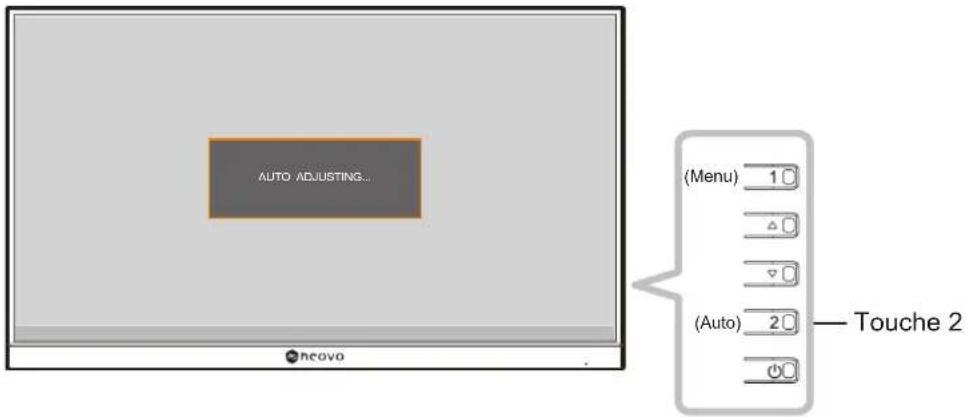

3.4 Réglage automatique de l'écran (pour la source VGA uniquement)

La fonction de réglage auto ajuste automatiquement le moniteur LCD en appliquant les réglages optimaux, y compris la position horizontale, la position verticale, l'horloge et la phase.

Appuyez sur la touche 2 ou sur la touche AUTO pour effectuer le réglage automatique pour la source VGA.

AUTO ADJUSTING... NEovo (Menu) 1 (Auto) 2 — Touche 2

Le message suivant s'affichera sur l'écran :

AUTO ADJUSTING...

Pendant le réglage auto, l'écran clignotera légèrement pendant quelques secondes.

Le réglage de l'écran est terminé lorsque le message RÉGLAGE AUTO disparaît de l'écran.

Remarque : Il est recommandé d'utiliser la fonction de réglage automatique lorsque vous utilisez le monieur LCD pour la première fois ou après un changement de résolution.

UTILISATION DU MONITEUR LCD

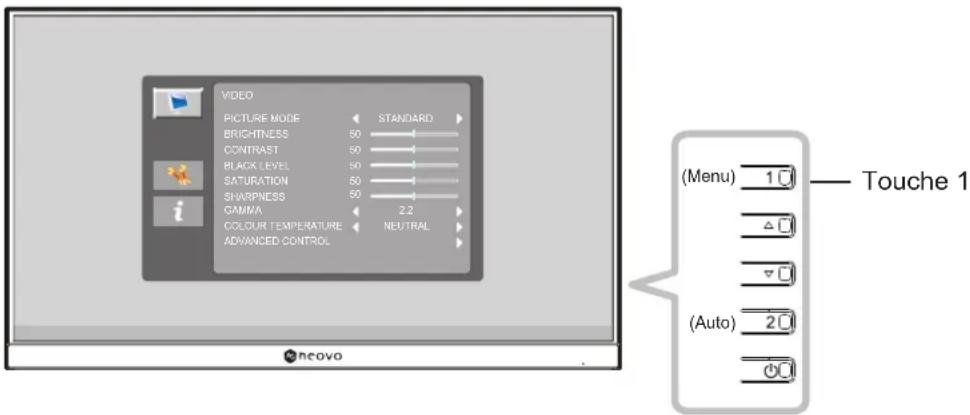

3.5 Verrouillage des touches de commande

Le verrouillage des touches de commande permet d'éviter tout accès non désiré aux paramètres du moniteur LCD.

Appuyez sur la touche 1 ou sur la touche MENU pendant 5 secondes pour verrouiller toutes les touches, à l'exception de la touche MARCHE.

VIDEO PICTURE MODE STANDARD BRIGHTNESS 50 CONTRAST 50 BLACK LEVEL 50 SATURATION 50 SHARPNESS 50 GAMMA 2.2 COLOUR TEMPERATURE NEUTRAL ADVANCED CONTROL Menu) 1 △□ ▽□ (Auto) 2 ○□ Touche 1 heovo

Le message de verrouillage du clavier s'affichera sur l'écran.

KEYPAD LOCK

Pour déverrouiller les touches de commande, appuyez à nouveau sur la touche 1 ou sur la touche MENU pendant 5 secondes.

Le message de déverrouillage du clavier s'affichera sur l'écran.

KEYPAD UNLOCK

CHAPITRE 4 : MENU À AFFICHAGE SUR L'ÉCRAN

4.1 Utilisation du menu OSD

#	Navigation dans le menu Opération
1	Ouvrir l'écran du menu principal	Appuyez sur 1(MENU) sur le panneau de commande.
2	Accédez au sous-menu.L'élément en surbrillance (barre gris clair) indique l'élément de sous-menu actif.	1 Appuyez sur ▲ / ▼ pour sélectionner un élément du menu.2 Appuyez sur 2(AUTO) pour accéder au sous-menu.3 Appuyez sur ▲ / ▼ pour sélectionner un élément du sous-menu.4 Appuyez sur 2(AUTO) pour accéder au mode de réglage.
3	Ajustez les réglages.Par exemple :	Appuyez sur 2(AUTO) (plusieurs fois) pour modifier le réglage ▲ / ▼ pour régler la valeur.
4	Pour revenir au menu précédent et/ou fermer la fenêtre du menu OSD.	Appuyez une fois sur 1(MENU) pour revenir au menu précédent. Appuyez plusieurs fois sur 1(MENU) pour fermer le menu OSD.

Remarque : Lorsque vous modifiez des réglages, tous les changements seront automatiquement enregistrés lorsque vous :

• Passe à un autre menu
• Quitte le menu OSD
• Attend que le menu OSD disparaisse

MENU À AFFICHAGE SUR L'ÉCRAN

4.2 Structure du menu OSD

Menu principal Sous-menu Référence
VIDÉO MODE IMAGE Consultez la Page 24.
LUMINOSITÉ
CONTRASTE
NIVEAU DE NOIR
SATURATION
TEINTE
NETTETÉ
GAMMA
TEMPÉRATURE DE COULEUR
CONTRÔLE AVANCÉ
RÉGLAGE AUTO
COULEUR AUTO
PARAMÈTRE LANGUE Consultez la Page 28.
RÉTROÉCLAIRAGE
DURÉE DE L'OSD
TRANSPARENCE OSD
VEILLE
VPM
DÉTECTION DE LA SOURCE
ÉCRAN BLEU
SYSTÈME DE COULEUR
ANTI-BRÛLURE
RÉINITIALISER DÉFAUT
INFORMATION ENTRÉE : Consultez la Page 31.
RÉSOLUTION :
FRÉQ HORIZONTALE :
FRÉQ VERTICALE :
MODE SYNCHRO :
VERSION F/W :

Remarque : La disponibilité de certaines options du menu dépend du signal de la source d'entrée. Si le menu n'est pas disponible, il ne sera pas visible ou désactivé et sera grisé.

CHAPITRE 5 : RÉGLAGE DU MONITEUR LCD

5.1 Menu VIDÉO

1. Appuyez sur 1(MENU) sur le panneau de commande pour afficher la fenêtre du menu OSD.
2. Appuyez sur ▲ / ▼ pour sélectionner puis appuyez sur 2(AUTO) pour accéder au menu VIDEO.

VIDEO PICTURE MODE ← STANDARD ► BRIGHTNESS 50 CONTRAST 50 BLACK LEVEL 50 SATURATION 50 SHARPNESS 50 GAMMA ← 2.2 ► COLOUR TEMPERATURE ← NEUTRAL ► ADVANCED CONTROL ►

1. Appuyez sur ▲ / ▼ pour sélectionner une option et appuyez sur 2(AUTO) pour accéder à son sous-menu.

Élément Fonction Opération Plage
MODE IMAGE Sélectionne un paramètre de mode d'image prédéfini.Remarque : Le MODE IMAGE recommandé pour une source PC optimisée est STANDARD et le RAPPORT D'ASPECT est 16:9. En mode optimisé, les paramètres SATURATION et NETTETÉ ne peuvent pas être modifiés.		Appuyez sur 2(AUTO) (de manière répétée) pour sélectionner le paramètre.		STANDARD CCTV VIDÉO
LUMINOSITÉ	Ajuste la luminance de l'image de l'écran.	Appuyez sur ▲ / ▼ pour ajuster la valeur.		0 à 100
	Réglage d'origine Réglage élevé Réglage bas
CONTRASTE Ajuste le degré de différence entre le niveau noir et le niveau blanc.		1 Appuyez sur 2(AUTO).2 Appuyez sur ▲ / ▼ pour ajuster la valeur.		0 à 100

RÉGLAGE DU MONITEUR LCD

Élément Fonction Opération Plage
NIVEAU DE NOIR	Ajuste le niveau de noir de l'image à l'écran. Une faible luminosité intensifie le noir.	Appuyez sur ▲ / ▼ pour ajuster la valeur.	0 à 100
SATURATION Ajuste la saturation des couleurs.Remarque:Cet élément du menu n'est disponible que pour les sources HDMI et CVBS.		Appuyez sur ▲/ ▼ pour ajuster la valeur.	0 à 100
TEINTE Ajuste la teinte des couleurs.Remarque:Cet élément du menu n'est disponible que pour la source CVBS.			0 à 100
NETTETÉ Ajuste la clarté et le focus de l'image de l'écran.Remarque:Cet élément du menu n'est disponible que pour les sources HDMI et CVBS (NTSC).			0 à 100
GAMMA Ajuste le réglage non linéaire pour la luminance et le contraste de l'image.		Appuyez sur 2( AUTO) (de manière répétée) pour sélectionner le paramètre.	1.82.02.22.4S
TEMPÉRATURE DE COULEUR	Elle contient plusieurs réglages de couleurs.		NEUTRE CHAUD FROID UTILISATEUR
	La température des couleurs peut être réglée sur :• NEUTRE - Le réglage par défaut pour la température des couleurs, utilisé avec des conditions normales d'éclairage.• CHAUD - Applique une teinte légèrement rougeâtre pour des couleurs plus chaudes.• FROID - Applique une teinte légèrement bleuâtre pour des couleurs plus froides.• UTILISATEUR - Permet aux utilisateurs de définir la température des couleurs en ajustant le réglage de rouge, vert ou bleu en fonction des préférences.a. Sélectionnez « UTILISATEUR » et appuyez sur ▼.b. Appuyez sur 2(AUTO) pour entrer dans les paramètres « ROUGE ».c. Appuyez sur ▲ / ▼ pour ajuster la valeur (0 à 255).d. Lorsque vous avez fini, appuyez une fois sur 1 ou sur MENU pour revenir au menu précédent. Pour ajuster le vert et le bleu, appuyez sur ▲ / ▼ et répétez les étapes b à c.

RÉGLAGE DU MONITEUR LCD

Élément Fonction Opération Plage
CONTRÔLE AVANCÉ	Pour configurer les paramètres de contrôle avancés.	Appuyez sur 2(AUTO). -
	• RÉDUCTION DU BRUIT - Réduit le bruit dans l'image due à une mauvaise réception ou une mauvaise qualité d'image.	1 Appuyez sur ▲ / ▼.2 Appuyez sur 2(AUTO) (de manière répétée) pour sélectionner le paramètre.	DÉSACTIVÉ BASSE MOYENNE ÉLEVÉE
	• PLAGE DE COULEUR - Ajuste les niveaux de noir et de blanc pour la vidéo.Remarque : Cet élément du menu n'est disponible que pour la source HDMI.		COMPLÈTE LIMITE
	• DCR (Rapport dynamique de contraste) - Ajuste automatiquement la plage de rétroéclairage en fonction de l'affichage de l'écran, par exemple lorsque vous regardez des films. La fonction DCR s'utilise lors d'un affichage en intérieur.Remarque : Cet élément du menu n'est disponible que pour la source HDMI.		DÉSACTIVÉ ACTIVÉ
	• AUGMENTEUR DE CONTRASTE - Permet de régler automatiquement la luminosité et le contraste de l'image sur une plage de contraste haute vitesse et dynamique, comme pour l'affichage de films.Remarque : Cet élément du menu n'est disponible que pour la source HDMI.		DÉSACTIVÉ ACTIVÉ
	• RAPPORT D'ASPECT - Ajuste le rapport d'aspect de l'image de l'écran.Remarque : Les options ZOOM1 et ZOOM2 ne sont disponibles que si la source d'entrée est CVBS.		16:9 NATIF 4:3 ZOOM1 ZOOM2
RÉGLAGE AUTO	Configure les paramètres d'ajustement automatique.Remarque : Cet élément du menu n'est disponible que pour la source VGA.	Appuyez sur 2(AUTO). -
	• RÉGLAGE AUTO - Ajuste automatiquement le moniteur LCD en appliquant les réglages optimaux, y compris la position horizontale, la position verticale, l'horloge et la phase.AUTO ADJUSTING...	1 Appuyez sur ▲ / ▼.2 Appuyez sur 2(AUTO).	-

RÉGLAGE DU MONITEUR LCD

Élément Fonction Opération Plage
RÉGLAGE AUTO	POSITION H (Position horizontale) -Déplace l'image de l'écran vers la gauche ou la droite.	1 Appuyez sur ▲ / ▼.2 Appuyez sur 2(AUTO).3 Appuyez sur ▲ / ▼ pour ajuster la valeur.	0 à 100
	POSITION V (Position verticale) -Déplace l'image de l'écran vers le haut ou le bas.		0 à 100
	PHASE - Ajuste la synchronisation de la phase avec le signal vidéo.		0 à 100
	HORLOGE - Ajuste la synchronisation de la fréquence avec le signal vidéo.		0 à 100
COULEUR AUTO	Ajuste automatiquement la balance du blanc et les réglages des couleurs.Remarque : Cet élément du menu n'est disponible que pour la source VGA.	Appuyez sur 2(AUTO). -

RÉGLAGE DU MONITEUR LCD

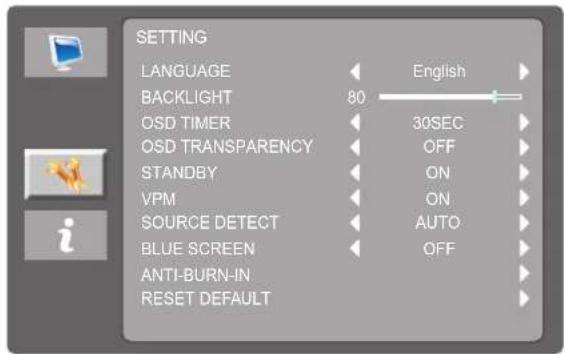

5.2 5.3 Menu RÉGLAGES

1. Appuyez sur 1(MENU) sur le panneau de commande pour afficher la fenêtre du menu OSD.
2. Appuyez sur ▲ / ▼ pour sélectionner puis appuyez sur 2(AUTO) pour accéder au menu RÉGLAGES.

SETTING LANGUAGE BACKLIGHT OSD TIMER OSD TRANSPARENCY STANDBY VPM SOURCE DETECT BLUE SCREEN ANTI-BURN-IN RESET DEFAULT English 80 30SEC OFF ON ON AUTO OFF

1. Appuyez sur ▲ / ▼ pour sélectionner une option et appuyez sur 2(AUTO) pour accéder à son sous-menu.

Élément Fonction Opération Plage
LANGUE Choisissez la	langue utilisée pour les menus OSD.	Appuyez sur 2(AUTO) (de manière répétée) pour sélectionner le paramètre.	English Español Français Deutsch 简体中文繁體中文
RÉTROÉCLAIRAGE	Ajuste la luminance de l'image de l'écran.	Appuyez sur ▲ /▼ pour ajuster la valeur.	0 à 100
DURÉE DE L'OSD Règle	le la durée d'affichage (en secondes) de l'écran OSD. Lorsque cette durée est finie, l'écran OSD se fermera automatiquement.	Appuyez sur 2(AUTO) (de manière répétée) pour sélectionner le paramètre.	DÉSACTIVÉ 10SEC 20SEC 30SEC 40SEC 50SEC 60SEC
TRANSPARENCE OSD	Pour ajuster la transparence de l'OSD. DÉSACTIVÉ		BASSE MOYENNE ÉLEVÉE

RÉGLAGE DU MONITEUR LCD

Élément Fonction Opération Plage
VEILLE Active ou désactive le mode Veille.Remarque : La durée avant activation du mode Veille varie en fonction du paramètre DÉTECTION DE LA SOURCE. Si DÉTECTION DE LA SOURCE est réglé sur AUTO, l'écran vérifie tous les signaux d'entrée avant de passer en mode Veille si aucun signal n'est détecté ; cette opération prend plus de temps. Si DÉTECTION DE LA SOURCE est réglé sur MANUEL, l'écran passe directement en mode Veille.	Appuyez sur 2(AUTO) (de manière répétée) pour sélectionner le paramètre.	DÉSACTIVÉ ACTIVÉ
VPM Permet à la foncton VPM de sortir le moniteur du mode Veille. Et cette option du menu n'est disponible que si la source d'entrée est CVBS.Remarque : Veuillez activer l'option VPM avant que la source d'entrée CVBS soit connectée.		DÉSACTIVÉ ACTIVÉ
DÉTECTION DE LA SOURCE Règle l'écran sur la détection automatique ou manuelle de la source du signal d'entrée.		AUTO MANUEL
ÉCRAN BLEU Si aucun signal d'entrée n'est disponible, l'arrière-plan de l'écran est bleu.		DÉSACTIVÉ ACTIVÉ
SYSTÈME DE COULEUR Sélectionnez le système de signal d'entrée.Remarque : Cet élément du menu n'est disponible que pour la source CVBS.		AUTO PAL PAL_60 NTSC NTSC_443 SECAM

RÉGLAGE DU MONITEUR LCD

Élément Fonction Opération Plage
ANTI-BRÛLURE Protège l'écran des symptômes de « burn-in » ou d'image secondaire lorsque l'écran n'a pas été utilisé pendant une longue période.Remarque : Lorsque Anti-Burn-inTMDémarre, la notification suivante s'affiche :		1 Appuyez sur ▲ /▼.2 Appuyez sur 2(AUTO) pour accéder au sous-menu.	-
ANTI-BRÛLURE • « ACTIVER » - Active ou désactive la fonction Anti-Burn-inTM.		Appuyez sur 2(AUTO)(de manière répétée) pour sélectionner le paramètre.	DÉSACTIVÉ ACTIVÉ
			4 HEURES5 HEURES6 HEURES8 HEURES
			A B C
RÉINITIALISER DÉFAUT	Réinitialise tous les réglages du menu OSD aux valeurs prédéfinies en usine.	1 Appuyez sur ▲ /▼.2 Appuyez sur 2(AUTO).	ENTRÉE ANNULER

RÉGLAGE DU MONITEUR LCD

5.4 Menu INFO

1. Appuyez sur 1(MENU) sur le panneau de commande pour afficher la fenêtre du menu OSD.
2. Appuyez sur ▲ / ▼ pour sélectionner ƒ puis appuyez sur 2(AUTO) pour accéder au menu INFORMATION.

1. Vérifier les informations sur le moniteur LCD

CHAPITRE 6 : ANNEXE

6.1 Messages d'avertissement

Lorsque l'un de ces messages d'avertissement apparaît, vérifiez les éléments suivants.

Message d'avertissement Cause Solution
INVALID FORMAT	La résolution ou la vitesse de rafraîchissement de la carte graphique de l'ordinateur est trop haute.	√ Changez la résolution ou la vitesse de rafraîchissement de la carte graphique.
	Le moniteur LCD n'arrive pas à détecter le signal de la source d'entrée.	√ Vérifiez si la source d'entrée est ALLUMÉ.√ Vérifiez si le câble du signal est correctement branché.√ Vérifiez si les broches de la fiche du câble sont tordues ou endommagées.
	Le clavier est verrouillé. √ Appuyez sur le bouton 1 ou sur le bouton MENU pendant 5 secondes pour activer/désactiver la fonction VERROUILLAGE DES BOUTONS (sauf MARCHE).
WARNING[XST5][IMAGE]	Cette boîte de message d'avertissement s'affiche uniquement lorsque le réglage de la fonction menu est modifié pour la première fois.	√ Choisissez ACCEPTER pour continuer les modifications du réglage ou choisissez ANNULER pour désactiver les modifications du réglage.Remarque : L'opération peut varier selon les modèles de produit.

CHAPITRE 6 : ANNEXE

6.2 Timing

Problèmes Causes possibles et solutions
Aucune image.·Le voyant DEL est ETEINT.	·Vérifiez si le moniteur LCD est ALLUMÉ.·Vérifiez si le cordon d'alimentation est branché correctement sur le moniteur LCD.·Vérifiez si le cordon d'alimentation est branché sur une prise de courant.
·Le voyant DEL est vert.·	Vérifiez si l'ordinateur est ALLUMÉ.·Vérifiez si l'ordinateur est en mode veille, déplacez la souris ou appuyez sur n'importe quel bouton pour réveiller l'ordinateur.
La position de l'image est incorrecte.	·Pour une entrée VGA, appuyez sur 2 ou sur AUTO sur le panneau de commande pour ajuster automatiquement l'écran.·Pour l'entrée VGA, réglez les réglages "POSITION H" et "POSITION V" dans le menu "VIDÉO ( [IMAGE] ) > RÉGLAGE AUTO" (voir Page 27).
Le texte affiché est flou.·Pour une entrée VGA, appuyez sur 2 ou sur AUTO sur le panneau de commande pour ajuster automatiquement l'écran.·Pour l'entrée VGA, réglez les réglages "HORLOGE" et "PHASE" dans le menu "VIDÉO ( [IMAGE] ) > RÉGLAGE AUTO" (voir Page 27).
Des points rouges, bleus, verts ou blancs apparaissent sur l'écran.	·Il y a des millions de micro-transistors dans le moniteur LCD. Il est normal que quelques transistors soit endommagés et produisent des points. Ceci est normal et n'indique pas un problème.
De la buée s'est formée sur le moniteur LCD.	·Cela se produit normalement lorsque le moniteur LCD est déplacé d'un endroit froid à un endroit chaud. N'allumez pas le moniteur LCD, attendez jusqu'à ce que la buée ait disparue.
Des ombres, causées par une image statique, restent visibles sur l'écran.	·Éteignez le moniteur LCD pendant les périodes prolongées d'inutilisation.·Utilisez un économiseur d'écran ou une image noire et blanche pendant les périodes prolongées d'inutilisation.

ANNEXE

6.4 Transport du moniteur LCD

Pour transporter le moniteur LCD, pour le faire réparer ou le déplacer par exemple, remettez-le dans sa boîte originale.

1. Enlevez le support de la base.

Appuyez sur le loquet de déverrouillage et détachez le support de base du moniteur LCD.

Loquet de déverrouillage

2. Retirez la base.

Pincez les loquets de la base et détachez le bras de la base.

1. Placez les coussins inférieurs en mousse à l'intérieur de la boîte.
2. Placez le moniteur LCD à plat et tourné vers le bas dans la boîte.
3. Placez le coussin en mousse supérieur sur le moniteur LCD.
4. Placez les accessoires dans les emplacements prévus à cet effet (si nécessaire).
5. Fermez et scotchez la boîte.

Remarque : Il est recommandé d'utiliser l'emballage d'origine si possible.

CHAPITRE 7 : SPÉCIFICATIONS

7.1 Spécifications de l'écran

Remarque : Toutes les spécifications sont sujettes à modification sans préavis.

7.2 Dimensions de l'écran

AG Neovo
