TR 685-2 TOP - Chronomètre programmable THEBEN - Notice d'utilisation et mode d'emploi gratuit

Marque	Theben
Modele	TR 685-2 TOP
Type	Interrupteur horaire tarifaire digital
Nombre de canaux	2 canaux independants
Programme	Hebdomadaire (7 jours)
Tension d'alimentation	230 V AC 50 Hz
Courant de commutation max.	16 A
Type d'installation	Montage mural (serie TOP)
Affichage	Afficheur digital LCD
Reserve de marche	Oui (maintien heure et programme en cas de coupure)
Application typique	Gestion heures creuses/pleines, chauffe-eau, chauffage
Norme	CE

FOIRE AUX QUESTIONS - TR 685-2 TOP THEBEN

A quoi sert le THEBEN TR 685-2 TOP ?

Le TR 685-2 TOP est un interrupteur horaire tarifaire digital de la marque Theben. Il permet de programmer automatiquement la commutation de deux circuits electriques selon des plages horaires definies, notamment pour la gestion des heures creuses et heures pleines (tarif EDF).

Comment installer le TR 685-2 TOP ?

Cet appareil est prevu pour une installation murale (serie TOP). Il se raccorde directement sur le tableau electrique ou en appareil saillie. Coupez toujours l'alimentation avant tout raccordement et respectez les indications de la notice fournie avec l'appareil.

Comment regler l'heure et la date sur le TR 685-2 TOP ?

Apres la mise sous tension, l'afficheur indique l'heure en cours. Utilisez les touches de navigation pour acceder au menu reglage, puis ajustez l'heure, les minutes et le jour de la semaine. Validez chaque saisie avant de passer a l'etape suivante.

Comment programmer une plage de commutation ?

Acces au menu de programmation via la touche dediee (programme ou symbole horloge). Saisissez l'heure d'enclenchement (ON) puis l'heure de declenchement (OFF) pour chaque canal. Le TR 685-2 dispose de deux canaux independants, ce qui permet de gerer deux circuits distincts.

Le TR 685-2 TOP peut-il gerer les heures creuses EDF ?

Oui, c'est precisement sa vocation en tant qu'interrupteur horaire tarifaire. Il peut etre programme pour activer un circuit (chauffe-eau, chauffage, etc.) uniquement pendant les heures creuses, reduisant ainsi la facture d'electricite.

Que se passe-t-il en cas de coupure de courant ?

Le TR 685-2 TOP est equipe d'une reserve de marche (backup) qui maintient l'heure et la programmation en memoire pendant une duree limitee apres une coupure secteur. Si la coupure depasse cette duree, il faudra remettre l'heure a l'heure correcte.

Comment effacer ou modifier un programme existant ?

Accedez au menu de programmation, selectionnez le programme a modifier ou supprimer, puis utilisez la touche d'effacement ou de correction. Consultez la notice d'origine Theben pour la procedure exacte selon le firmware de votre appareil.

Le TR 685-2 TOP est-il compatible avec les tableaux electriques standards ?

La serie TOP de Theben est prevue pour une installation murale directe. Pour une integration en coffret ou tableau avec rail DIN, orientez-vous vers les versions 'S' (sur rail DIN) de la gamme TR 685.

Quelle charge maximale peut commuter le TR 685-2 TOP ?

Les interrupteurs horaires Theben de cette gamme sont generalement prevus pour commuter des charges jusqu'a 16 A sous 230 V AC, ce qui correspond a des appareils courants (chauffe-eau, convecteurs, pompes). Verifiez la plaque signaletique de votre appareil pour la valeur exacte.

Ou trouver des pieces detachees ou un remplacement pour le TR 685-2 TOP ?

Ce modele etant ancien, il peut etre difficile a trouver neuf. Consultez des sites de pieces detachees electriques comme Spareka ou Fixpart, ou contactez directement le service Theben France pour connaitre le modele de remplacement actuel.

Comment savoir si l'appareil fonctionne correctement ?

L'afficheur doit indiquer l'heure courante et les voyants ou symboles de canal doivent refleter l'etat actif/inactif de chaque circuit. Si l'ecran est eteint ou affiche une erreur, verifiez l'alimentation secteur et l'etat du raccordement.

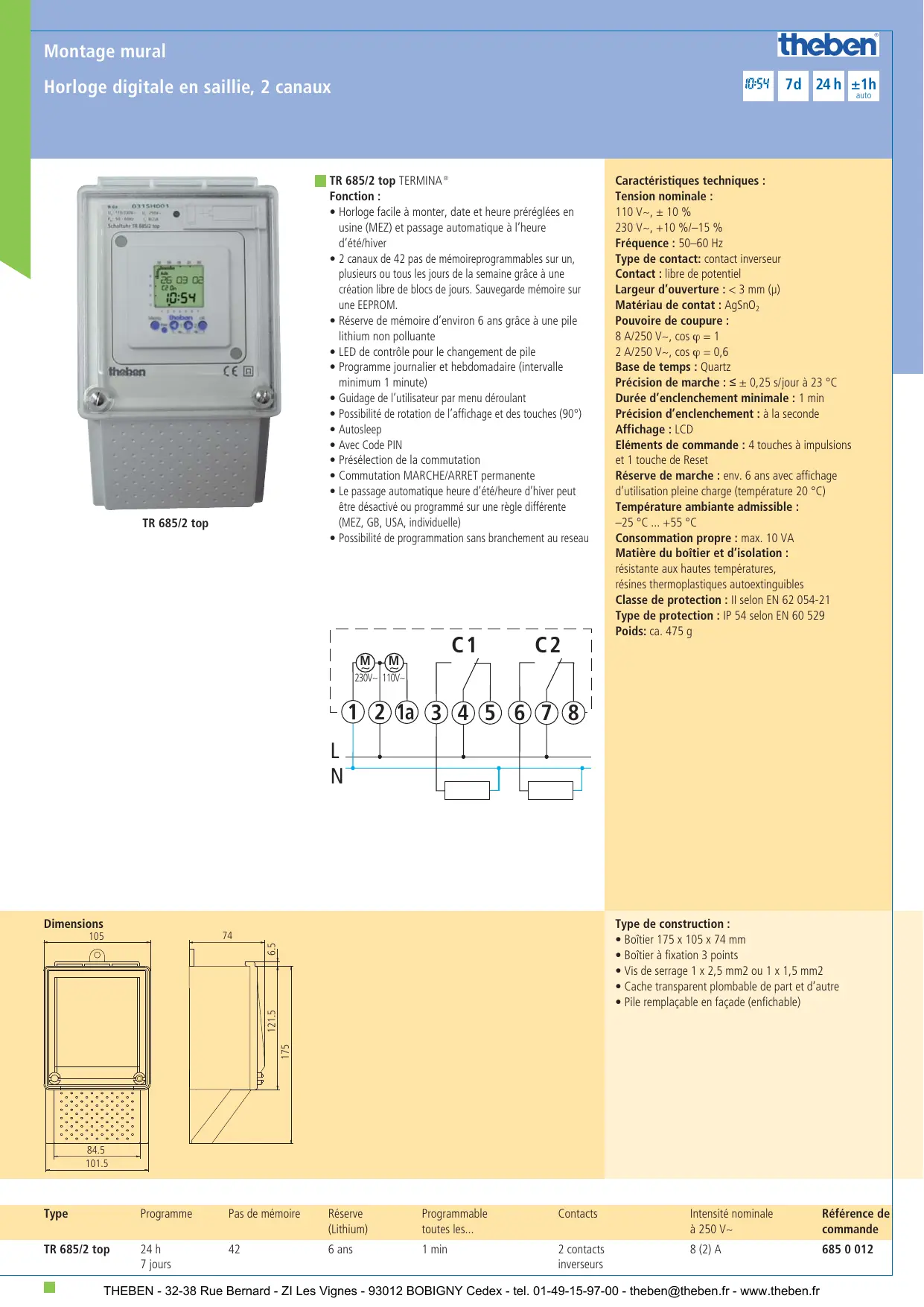

MODE D'EMPLOI TR 685-2 TOP THEBEN

• Horloge facile à monter, date et heures préprogrammées en usine (MEZ) et passage automatique à l'heure d'été/hiver
• 2 canaux de 42 pas de mémoire programmables sur un, plusieurs ou tous les jours de la semaine grâce à une création libre de blocs de jours. Sauvegarde mémoire sur une EEPROM.
• Réserve de mémoire d'environ 6 ans grâce à une pile lithium non polluante
• LED de contrôle pour le changement de pile Programme journalier et hebdomadaire (intervalle minimum 1 minute)
• Guidage de l'utilisateur par menu déroulant
• Possibilité de rotation de l'affichage et des touches (90^) Autosleep
• Avec Code PIN
• Préselection de la commutation
• Commutation MARCHE/ARRET permanente
• Le passage automatique heures d'été/heures d'hiver peut être désactivé ou programmé sur une règle différente (MEZ, GB, USA, individuelle)
• Possibilité de programmation sans branchement au réseau

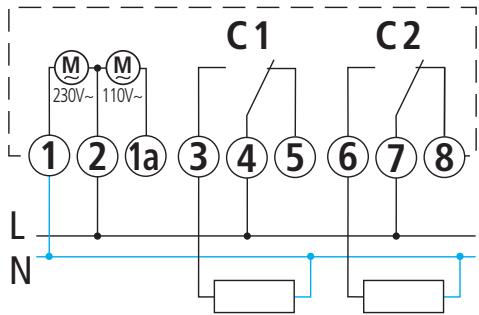

Tension nominale :

110V-±10%

230 V ~, +10% / -15%

Fréquence: 50-60 Hz

Type de contact: contact inverseur

Contact: libre de potentiel

Largeur d'ouverture: < 3mm

Matériau de contour: AgSnO_2

Pouvoir de coupure :

8 A/250 V~, cos = 1

2 A/250 V~, cos = 0,6

Base de temps : Quartz

Précision de marche: ≤ ± 0,25 s/jour à 23°C

Durée d'enclenchement minimale : 1 min

Précision d'enclenchement : à la seconde

Affichage : LCD

Éléments de commande : 4 touches à impulsions et 1 touche de Reset

Réserve de marche : env. 6 ans avec affichage d'utilisation pleine charge (température 20°C)

Température ambiante admissible :

-25°C... +55°C

Consommation propre : max. 10 VA

Matière du boîtier et d'isolation :

résistante aux hautes températures,

résines thermoplastiques autoextinguibles

Classe de protection : IP selon EN 62 054-21

Type de protection : IP 54 selon EN 60 529

Poids : environ 475 g

Dimensions

Type de construction :

Boîtier 175× 105× 74mm - Boîtier à fixation 3 points - Vis de serrage 1 × 2,5 ~mm^2 ou 1 × 1,5 ~mm^2 - Cache transparent plombable de part et d'autre - Pile remplaçable en façade (enfichable)

Type	Programme	Pas de mémoire	Réserve (Lithium)	Programmable toutes les...	Contacts	Intensité nominale à 250 V~	Référence de commande
TR 685/2 top	24 h	42	6 ans	1 min	2 contacts inverseurs	8 (2) A	685 0 012
	7 jours
