| Type de produit | Prise réseau Ethernet |
| Marque | Schwaiger |
| Modèle | TDA1428 531 |
| Catégorie | Cat.5E |
| Nombre de ports | 2 ports RJ45 femelle |
| Normes de câblage | T568A / T568B |
| Type de montage | Encastré (boîtier d'installation inclus) ou en saillie (boîtier en option) |
| Dimensions (approx.) | 80 x 80 mm (plaque de couverture) |
| Poids (approx.) | 50 g |
| Alimentation | Aucune (passif) |
| Température de fonctionnement | -20°C à +60°C |
| Matière | Plastique ABS, contacts plaqués or |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Installation par un électricien qualifié. Respecter les normes électriques en vigueur. |
| Pièces détachées et réparabilité | Pièces disponibles sur demande. Réparation possible par un professionnel. |
| Garantie | 2 ans |
| Service client | Hotline : +49 (0) 9101 702-299, www.schwaiger.de |
FOIRE AUX QUESTIONS - TDA1428 531 Schwaiger
Comment câbler la prise TDA1428 531 ?
Suivez le schéma de câblage fourni dans la notice. Utilisez l'outil de pose fourni pour insérer les fils dans les connecteurs selon la norme T568A ou T568B. Assurez-vous de respecter l'ordre des paires.
Quelle est la différence entre T568A et T568B ?
Ce sont deux normes de câblage pour les prises RJ45. La principale différence réside dans l'ordre des fils des paires verte et orange. Utilisez la norme qui correspond à votre installation (souvent T568B en Europe).
Puis-je utiliser cette prise pour le téléphone ?
Oui, cette prise réseau peut être utilisée pour le téléphone si vous utilisez un câble RJ11 adapté et si le câblage est correct. Cependant, elle est optimisée pour les réseaux Ethernet Cat.5E.
La prise ne fonctionne pas, que faire ?
Vérifiez le câblage : les fils doivent être bien enfoncés et dans le bon ordre. Testez avec un testeur de câble. Assurez-vous que le câble réseau et l'équipement connecté sont fonctionnels. Si le problème persiste, contactez le service client.
Quels outils sont nécessaires pour l'installation ?
Vous aurez besoin d'un outil de pose (fourni avec la prise) pour insérer les fils dans les connecteurs, d'une pince à dénuder, d'un testeur de câble et éventuellement d'un tournevis pour fixer la plaque.
Le boîtier d'installation est-il inclus ?
Oui, un boîtier d'installation (montage encastré) est inclus. Un boîtier en saillie est disponible en option (réf. Aufputzkasten).
Quelle est la longueur maximale de câble supportée ?
Pour une liaison Ethernet Cat.5E fiable, la longueur totale du câble ne doit pas dépasser 100 mètres. Au-delà, il est recommandé d'utiliser un répéteur ou un switch.
Comment nettoyer la prise ?
Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits chimiques ou d'eau, car cela pourrait endommager les contacts.
Cette prise est-elle compatible avec la fibre optique ?
Non, cette prise est conçue pour le câblage cuivre RJ45. Pour la fibre optique, vous avez besoin d'un adaptateur ou d'une prise spécifique.
Où trouver la notice d'installation supplémentaire ?
La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également la télécharger sur le site du fabricant www.schwaiger.de.
Questions des utilisateurs sur TDA1428 531 Schwaiger
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Prise réseau Ethernet au format PDF gratuitement ! Retrouvez votre notice TDA1428 531 - Schwaiger et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TDA1428 531 de la marque Schwaiger.

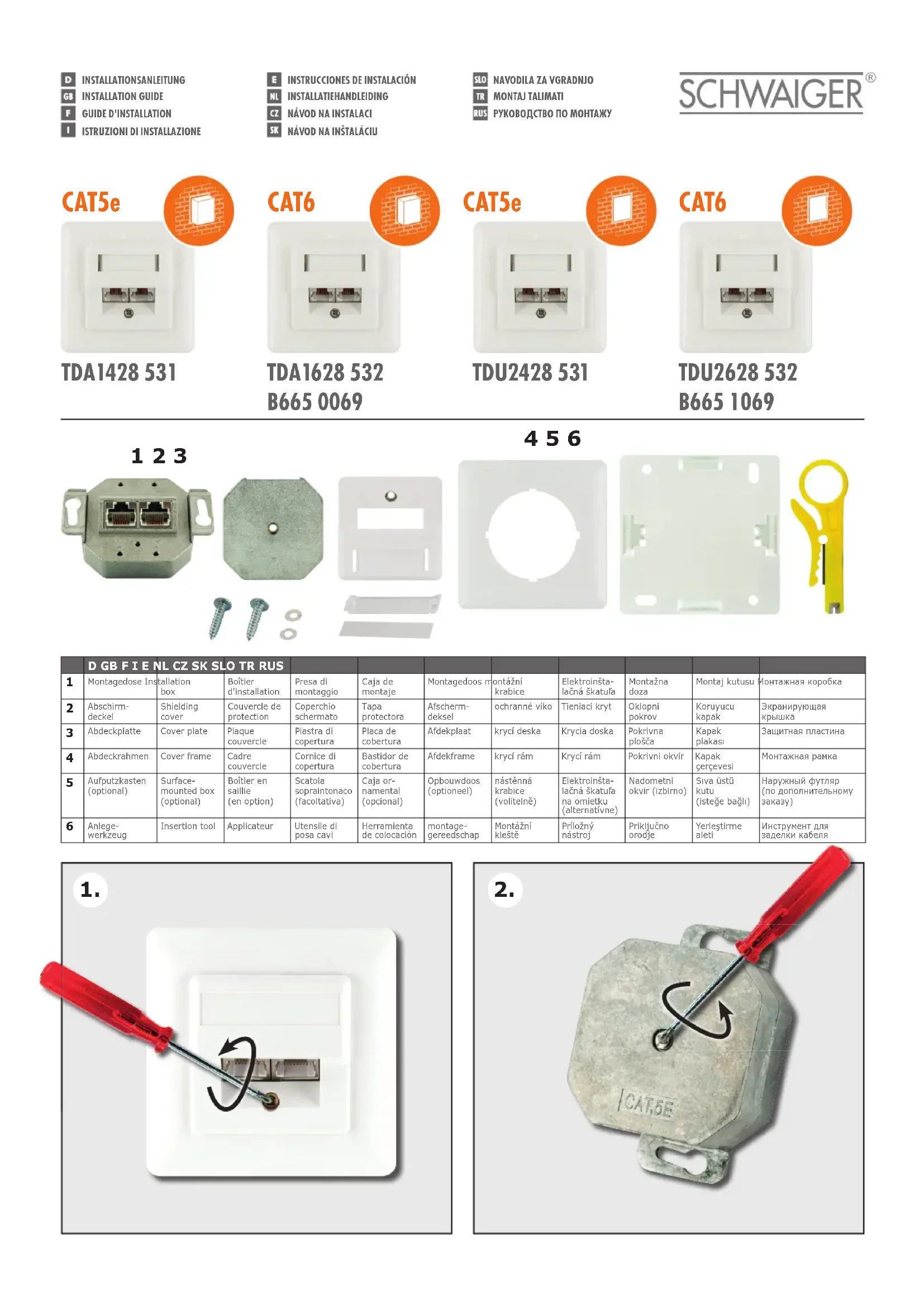

MODE D'EMPLOI TDA1428 531 Schwaiger
INSTALLATIONSANLEITUNG
GB INSTALLATION GUIDE
F GUIDE D'INSTALLATION
ISTRUZIONI DI INSTALLAZIONE
E INSTRUCCIONES DE INSTALACIÓN
NL INSTALLATIEHANDLEIDING
CZ NÁVOD NA INSTALACI
SK NÁVOD NA INŠTALÁCIU
SLO NAVODILA ZA VGRADNJO
TR MONTAJ TALIMATI
RUS РУКОВОДСТВО ПО МОНТАЖУ


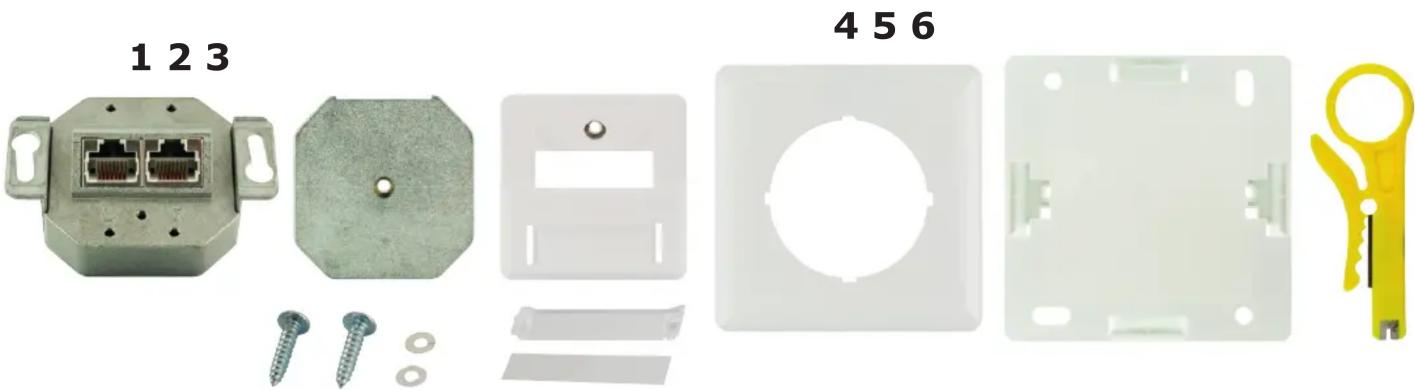

Exploded view of a white electrical outlet with internal components and accessories (no text or symbols visible)| D GB F I E NL CZ SK SLO TR RUS | |||||||||||
| 1 | Montagedose Installation box | Boîtier d'installation | Presa di montaggio | Caja de montaje | Montagedoos montážní krabice | Elektroinšta-lačná škatula | Montažna doza | Montaj kutusu | Монтажная коробка | ||
| 2 | Abschirmdeckel | Shielding cover | Couvercle de protection | Coperchio schermato | Tapa protectora | Afscherm-deksel | ochranné víko | Tieniaci kryt | Oklopnipokrov | Koruyucukapak | Экранирующая крышка |
| 3 | Abdeckplatte | Cover plate | Plaque couvercle | Piastra di copertura | Placa de cobertura | Afdekplaat | krycí deska | Krycia doska | Pokrivnaplošča | Kapakplakası | Защитная пластина |
| 4 | Abdeckrahmen | Cover frame | Cadre couvercle | Cornice di copertura | Bastidor de cobertura | Afdekframe | krycí rám | Krycí rám | Pokrivni okvir | Kapakçerçevesi | Монтажная рамка |
| 5 | Aufputzkasten (optional) | Surface-mounted box (optional) | Boîtier en saillie (en option) | Scatola sopraintonaco (facoltativa) | Caja or-namental (opcional) | Opbouwdoos (optioneel) | nástěnná krabice (volitelně) | Elektroinšta-lačná škatulana omietku(alternativne) | Nadometni okvir (izbirno) | Siva üstůkutu(isteče bağlı) | Наружный футляр (по дополнительному заказу) |
| 6 | Anlege-werkzeug | Insertion tool | Applicateur | Utensile di posa cavi | Herramienta de colocación | montage-gereedschap | Montážní kleště | Príložný nástroj | Priključno orodje | Yerleştirme aleti | Инструмент для заделки кабеля |

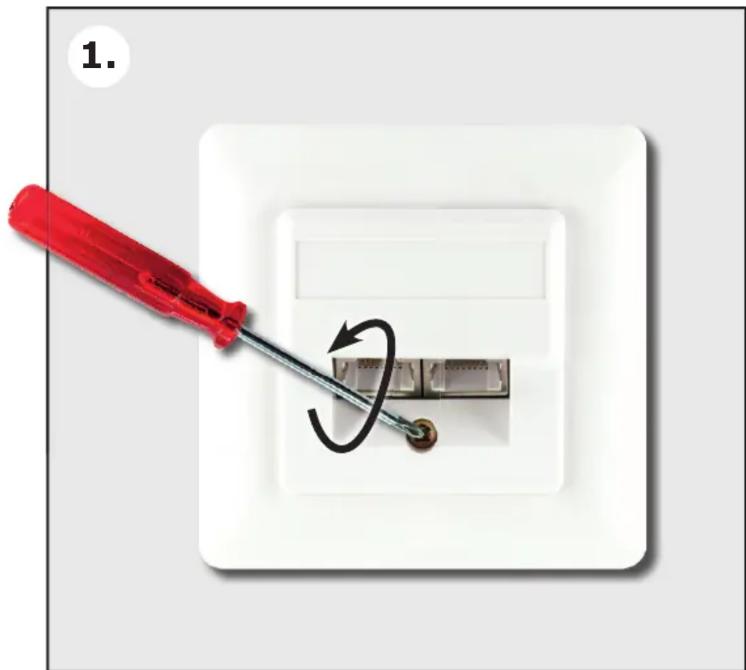

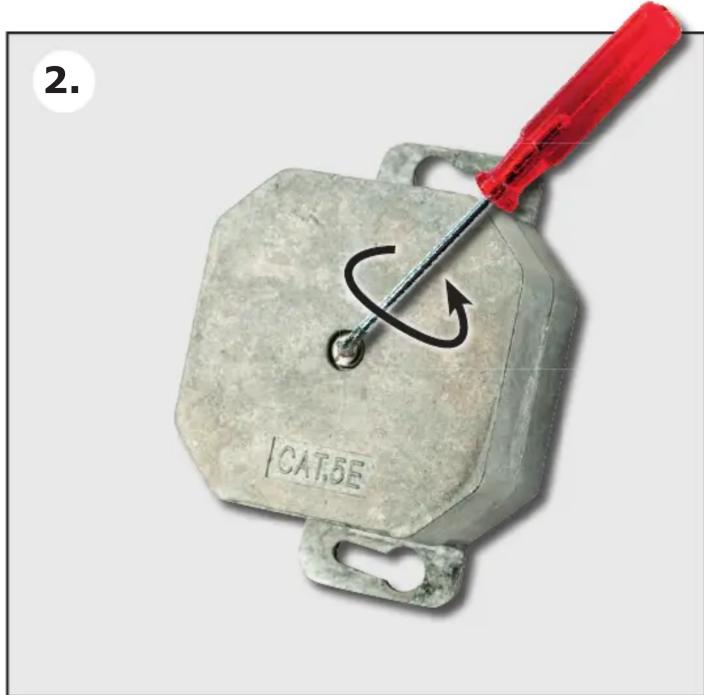

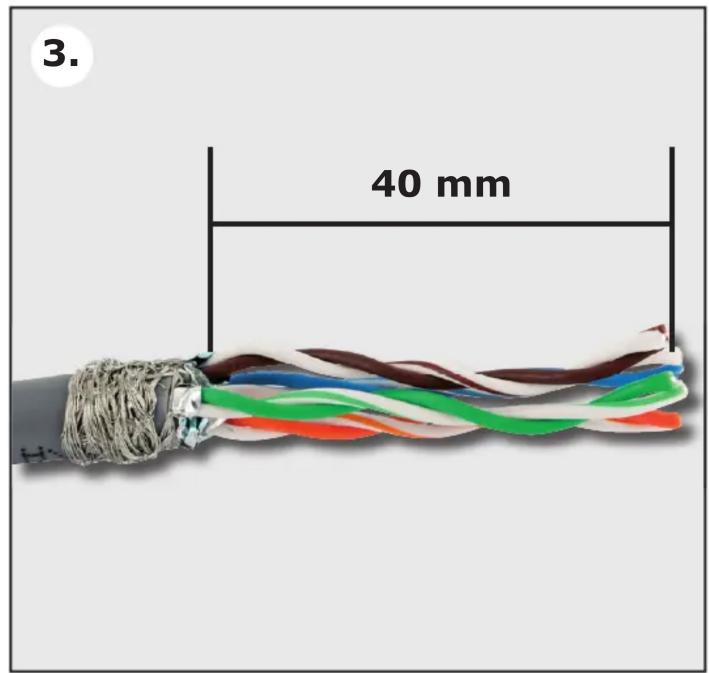

3. 40 mm

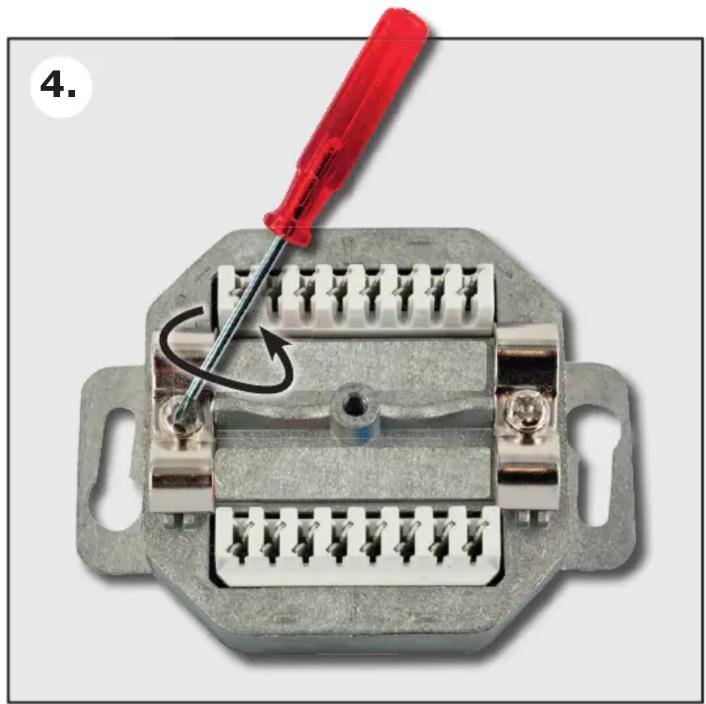

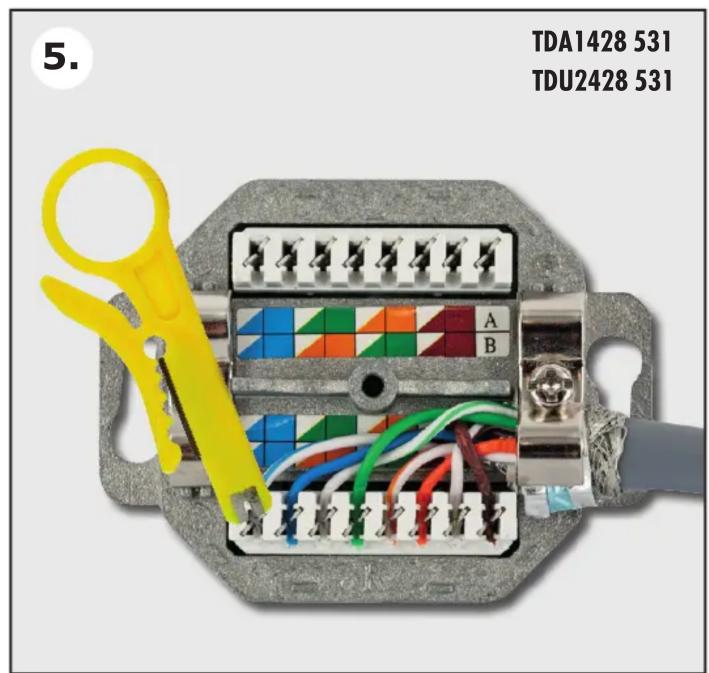

5. TDA1428 531 TDU2428 531 A B


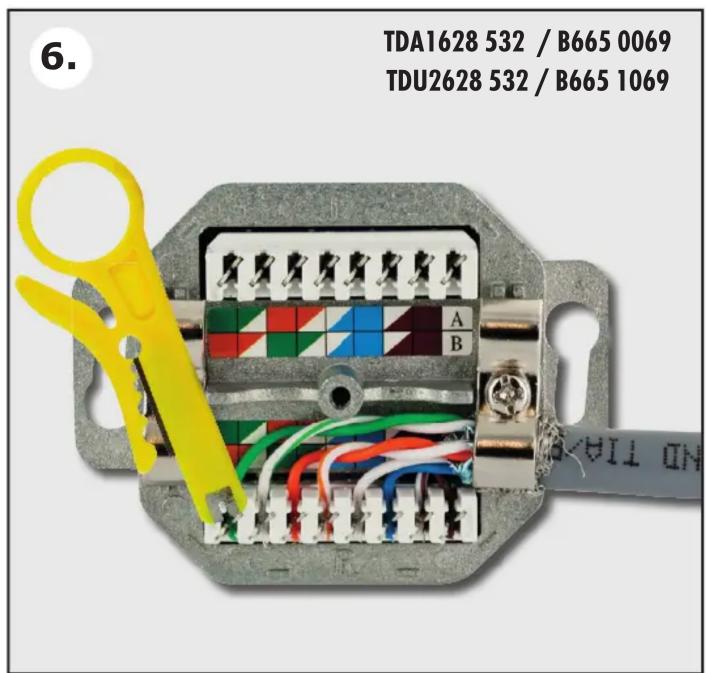

6. TDA1628 532 / B665 0069 TDU2628 532 / B665 1069 A B NO TI#/S| T568A T568B | |
| Weiß-Grün / White-Green Weiß-Orange / White-Orange | |
| Grün / Green Orange / Orange | |
| Weiß-Orange / White-Orange Weiß-Grün / White-Green | |
| Blau / Blue Blau / Blue | |
| Weiß-Blau / White-Blue Weiß-Blau / White-Blue | |
| Orange / Orange Grün / Green | |
| Weiß-Braun / White-Brown Weiß-Braun / White-Brown | |
| Braun / Brown Braun / Brown |
