Type de produit	Visseuse électrique
Marque	DeWalt
Modèle	DW284
Alimentation	Secteur (avec fil)
Tension nominale	120-240 V
Moteur	Moteur universel
Embrayage	Embrayage positif
Type de mandrin	Hexagonal 6,3 mm (1/4 po) avec blocage à bille
Variateur de vitesse	Oui (interrupteur à détente progressif)
Inverseur de marche	Oui, au-dessus de la détente
Verrouillage en fonctionnement continu	Oui, avec bouton de verrouillage
Réglage de profondeur de vissage	Oui, par bague de réglage (pour modèles à limiteur de profondeur)
Dispositif de sécurité	Verrouillage d'arbre pour changement d'accessoire
Fonctions principales	Vissage et dévissage, avec embrayage limitant le couple
Entretien et nettoyage	Nettoyer les évents avec air comprimé sec ; ne pas utiliser de solvants
Lubrification	Roulements lubrifiés à vie ; embrayage à lubrifier selon instructions
Protection individuelle requise	Lunettes de sécurité (ANSI Z87.1), protection auditive, masque antipoussières
Accessoires compatibles	Embouts hexagonaux 6,3 mm ; limiteurs de profondeur ; tourne-écrous spécifiques
Service client	1-800-4-DEWALT (1-800-433-9258)
Garantie	3 ans (défauts matériel/fabrication), contrat d'entretien gratuit 1 an, remboursement 90 jours

FOIRE AUX QUESTIONS - DW284 DEWALT

Comment changer l'embout de vissage ?

Assurez-vous que l'outil est débranché. Pour les modèles à mandrin à dégagement rapide, tirez la bague avant vers l'avant tout en insérant ou retirant l'embout. Pour les modèles à blocage à bille, insérez l'embout hexagonal et frappez légèrement jusqu'à enclenchement. Utilisez une pince pour retirer l'embout si nécessaire.

Comment régler la profondeur de vissage ?

Sur les outils à limiteur de profondeur, tirez la bague de réglage vers l'avant et retirez-la du carter d'embrayage. Ajustez la position du limiteur selon le graphique imprimé sur l'outil. Pour enfoncer une vis plus profondément, tournez la bague vers la droite ; pour un vissage en surface, tournez vers la gauche. Effectuez toujours un essai sur une pièce de rebut.

Comment inverser le sens de rotation ?

Mettez l'outil hors tension. L'inverseur de marche se trouve au-dessus de la détente. Poussez le levier vers la droite (vue de l'arrière) pour la marche arrière, vers la gauche pour la marche avant. Ne forcez jamais l'inverseur lorsque l'outil tourne.

Quelle protection de sécurité dois-je porter ?

Portez toujours des lunettes de sécurité conformes à la norme ANSI Z87.1. Utilisez également une protection auditive (ANSI S12.6) et un masque antipoussières homologué (NIOSH/OSHA). Des gants et des vêtements ajustés sont recommandés.

Comment nettoyer la visseuse ?

Débranchez l'outil. Utilisez de l'air comprimé sec et propre pour souffler la poussière des évents au moins une fois par semaine. Ne jamais utiliser de solvants ou de produits chimiques agressifs. Nettoyez les surfaces extérieures avec un chiffon humecté d'eau et de savon doux. Ne plongez jamais l'outil dans un liquide.

Quel lubrifiant utiliser pour l'embrayage ?

Consultez le site http://servicenet.dewalt.com pour connaître les lubrifiants recommandés par DeWALT. En général, dévissez le carter d'embrayage (filetage à gauche), nettoyez légèrement les faces et appliquez une fine couche du lubrifiant spécifié. Ne pas sur-lubrifier.

Où trouver des accessoires compatibles ?

Utilisez exclusivement des accessoires DeWALT recommandés pour ce produit. Ils sont vendus dans les centres de service agréés ou en ligne sur www.dewalt.com. Pour toute question, contactez le service client au 1-800-4-DEWALT.

L'outil ne démarre pas, que faire ?

Vérifiez d'abord que l'outil est branché sur une prise fonctionnelle. Assurez-vous que le bloqueur de détente n'est pas enclenché. Si l'outil ne fonctionne toujours pas, vérifiez l'état du cordon et de la prise. Pour des problèmes internes, confiez l'outil à un centre de réparation agréé DeWALT.

Comment obtenir un remboursement sous la garantie ?

Si vous n'êtes pas satisfait dans les 90 jours suivant l'achat, retournez l'outil avec le reçu au point de vente pour un remboursement intégral. Pour les défauts de fabrication, la garantie de 3 ans couvre les réparations gratuites. Contactez le service client au 1-800-4-DEWALT pour les démarches.

Quelle est la garantie du produit ?

DeWALT offre une garantie limitée de 3 ans contre les défauts de matériel et de fabrication. De plus, un contrat d'entretien gratuit d'un an couvre l'usure normale. Une garantie de remboursement de 90 jours est également disponible si vous n'êtes pas entièrement satisfait. Enregistrez votre produit en ligne sur www.dewalt.com/register.

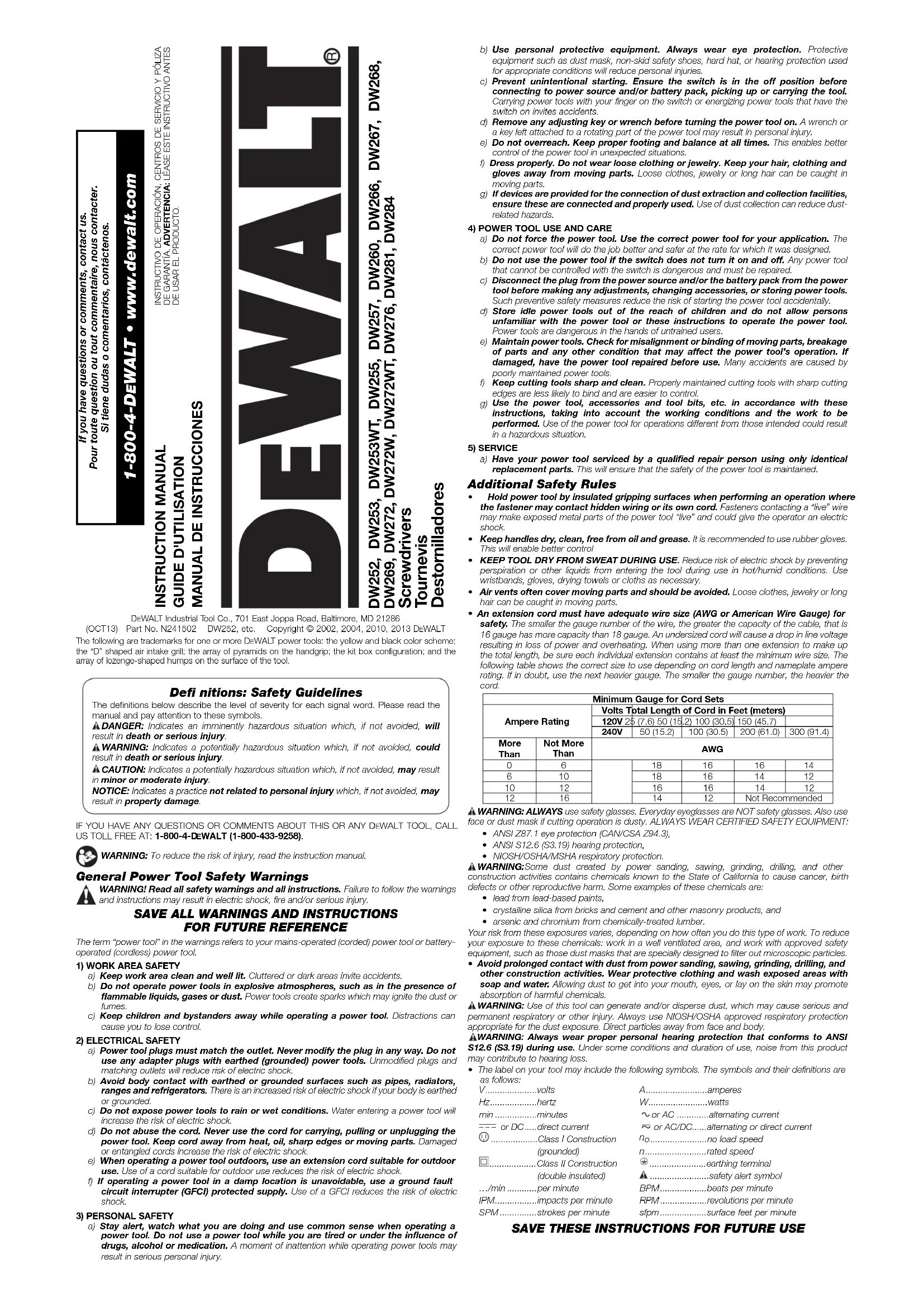

MODE D'EMPLOI DW284 DEWALT

Défi nitions : lignes directrices en matière de sécurité

Les définitions ci-dessous décrivent le niveau de danger pour chaque mot-indicateur employé. Lire le mode d'emploi et porter une attention particulière à ces symboles.

A DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou modérées. AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si nien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET OUTIL OU DE TOUT AUTRE OUTIL DEWALT, COMPOSEZ LE NUMÉRO SANS FRAIS : 1-800-4-DEWALT (1-800-433-9258).

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d'emploi de l'outil.

Avertissements de sécurité généraux pour les outils électriques

AVERTISSEMENT ! Lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES LES DIRECTIVES POUR UN USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ DU LIEU DE TRAVAIL

a) Tenir l'aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner d'outils électriques dans un milieu déflagrant, tel qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs.
c) Éloigner les enfants et les personnes à proximité pendant l'utilisation d'un outil électrique. Une distraction pourrait en faire perdre la maîrise à l'utilisateur.

2) SÉCURITÉ EN MATIÈRE D'ÉLECTRICITÉ

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d'aucune façon. Ne jamais utiliser de fiche d'adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l'utilisation de fiches non modifiées correspondant à la prise.
b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la torre.
c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque de choc électrique.
d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de choc électrique.
e) Pour l'utilisation d'un outil électrique à l'extérieur, se servir d'une rallonge convenant à cette application. L'utilisation d'une rallonge conçue pour l'extérieur réduira les risques de choc électrique.
i) S'il est impossible d'éviter l'utilisation d'un outil électrique dans un endroit humide, brancher l'outil dans une prise ou sur un circuit d'alimentation dotés d'un disjoncteur de fuite à la terre (GFCI). L'utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) SÉCURITÉ PERSONNELLE

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un simple moment d'inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves.
b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L'utilisation d'équipements de protection comme un masque antipoussière, des chaussures antidérapartes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles.
c) Empêcher les démarrages intempestifs. S'assurer que l'interrupteur se trouve à la position d'arrêt avant de relier l'outil à une source d'alimentation et/ou d'insérer un bloc-piles, de ramasser ou de transporter l'outil. Transporter un outil électrique alors que le doigt repose sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est à la position de marche risque de provoquer un accident.
a) Retirer toute clé de réglage ou clé avant de démarrer l'outil. Une clé ou une clé de réglage attachée à une partie pivotante de l'outil électrique peut provoquer des blessures corporelles.
e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l'outil électrique dans les situations imprévues.
i) S'habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobilos.
g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s'assurer que ceux-ci sont bien raccordés et utilisés. L'utilisation d'un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) UTILISATION ET ENTRETIEN D'UN OUTIL ÉLECTRIQUE

a) Ne pas forcer un outil électrique. Utiliser l'outil électrique approprié à l'application. L'outil électrique approprié effectuera un meilleur travail, de façon plus sûre est à la vitesse pour laquelle il a été conclu.
b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout outil électrique dont l'interrupteur est défectueux est dangereux et doit être réparé.
c) Débrancher la fiche de la source d'alimentation et/ou du bloc-piles de l'outil électrique avant de faire tout réglage ou changement d'accessoire ou avant de ranger l'outil. Ces mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique.
c) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n'étant pas familière avec un outil électrique ou son mode d'emploi d'utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d'utilisateurs inexpérimentés.

e) Entretien des outils électriques. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l'outil électrique. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. Beaucoup d'accidents sont causés par des outils électriques mal entretenus.
i) S'assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser.
g) Utiliser l'outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L'utilisation d'un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) RÉPARATION

a) Faire réparer l'outil électrique par un réparateur professionnel en n'utilisant que des pièces de rechange identiques. Cola permetra de maintenir une utilisation sécuritaire de l'outil électrique.

Mesures de sécurité additionnelles

• Tenir l'outil par les surfaces isolées prévues à cet effet pendant toute utilisation où l'attache pourrait entrer en contact avec des fils électriques cachés. Tout contact par ces attaches avec un fil sous tension mettra les parties métalliques exposées de l'outil sous tension et électrocutera l'utilisateur.
• S'assurer que les poignées sont propres, libres de toute tache d'huile et de graisse. Il est conseillé de porter des gants en caoutchouc afin d'optimiser la maîtrise de l'outil.
• GARDER L'OUTIL SÈCHE DE LA TRANSPIRATION PENDANT L'USAGE. Réduire le risque de décharge électrique en empêchant transpiration ou les autres liquidos d'entrer l'outil pendant l'usage dans les conditions chaud humides. Utiliser wristbands, les gants, les serviettes ou les tissus sacs comme nécessaire.
• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces pièces mobiles.
• Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]). Plus le calibre est petit, et plus sa capacité est grande. Un calibre 16, par exemple, a une capacité supérieure à un calibre 18. L'usage d'une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d'une rallonge est utilisée pour obtenir une certaine longueur, s'assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

Calibres minimaux des rallonges
Intensité (en ampères)		volts Longueur totale de cordon en mètres (pieds)
		120 V	7,6 (25)	15,2 (50)	30,5 (100)	45,7 (150)
		240 V	15,2 (50)	30,5 (100)	61,0 (200)	91,4 (300)
Supérieur à	Inférieur à	AWG
0	6		18	16	16	14
6	10		18	16	14	12
10	12		16	16	14	12
12	16		14	12	Non recommandé

AVERTISSEMENT : porter SYSTEMATIQUEMENT des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITE HOMOLOGUE :

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3) ;
• Protection auditive ANSI S12.6 (S3.19) ;
• Protection des voies respiratoires NIOSH/OSHA/MSHA.

▲ AVERTISSEMENT : les scies, meules, ponceuses, perceuses ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l'État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve :

• Le plomb dans les peintures à base de plomb ;
- La silice cristallisée dans les briques et le ciment, ou autres produits de maconnerie ; et
• L'arsenic et le chrome dans le bois ayant subi un traitement chimique

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits : travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particules microscopiques.

• Limiter toute exposition prolongée avec les poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l'eau savonneuse les parties du corps exposées. Le fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l'absorption de produits chimiques dangereux.
  ▲ AVERTISSEMENT : cet outil peut produire et/ou répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l'OSHA. Diriger les particules dans le sens opposé au visage et au corps.
  ▲ AVERTISSEMENT : pendant l'utilisation, porter systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée d'utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l'acuité auditive.
• L'étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après :

V....volts A....ampères
Hz.....hertz W.....watts
min ...... minutes ∼ ou AC ...... courant alternatif
--- ou DC....courant continu ≈ ou AC/DC... courant alternatif ou
A.....ampères
W..... watts
\~ ou AC ...... courant alternatif
≈ ou AC/DC... courant alternatif ou

⑪ classe / fabrication

(mis à la terre)

□ fabrication classe II o vitesse nomios

(double isolation)

.../min ......par minute

IPM....impacts par minute

sfom....pieds linéaires par minute (plom)

SPM (FPM).... fréquence par minute

continu

^n o vitesse à vide

A...... symboled'avertissement

BPM.....battements par minute

r/min.....tours par minute

CONSERVER CES CONSIGNES POUR UTILISATION ULTÉRIEURE

Moteur

S'assurer que le bloc d'alimentation est compatible avec l'inscription de la plaque signalétique. Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Les outils DEWALT sont testés en usine ; si cet outil ne fonctionne pas, vérifier l'alimentation électrique.

DESCRIPTION

AVERTISSEMENT : ne jamais modifier l'outil électrique ni aucun de ses composants, car il y a risques de dommages corporels ou matériels.

UTILISATION

AVERTISSEMENT : pour réduire le risque de blessures, éteindre l'appareil et le débrancher avant d'installer ou de retirer tout accessoire et avant d'effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures.

Interrupteur

Enfoncer l'interrupteur à détente (fig. 1) pour mettre l'outil en marche. Pour l'arrêter, relâcher l'interrupteur. L'interrupteur à régulateur de vitesse permet de contrôler la vitesse. Plus on enfonce la détente, plus la vitesse de l'outil augmente.

Pour verrouiller l'outil en mode de fonctionnement continu, enfoncer l'interrupteur à détente et soulever le bouton de verrouillage. L'outil continue alors de fonctionner. Pour arêter l'outil lorsqu'il est verrouillé en mode de fonctionnement, il suffit d'enfoncer et de relâcher la détente.

Avant chaque utilisation, s'assurer que le bouton de verrouillage fonctionne bien. S'assurer de dégager le mécanisme de verrouillage avant de débrancher l'outil. Sinon, l'outil risque de démarrer immédiatement lorsqu'on le branchera de nouveau. Cela présente des risques de blessures ou de dommages. L'inverseur de marche sert à modifier le fonctionnement de l'outil afin de retirer des vis coincées. L'inverseur de marche se trouve au-dessus de la détente (fig. 1). Pour actionner la marche arrière, mettre l'outil hors tension et pousser le levier vers la droite (lorsqu'on regarde l'arrière de l'outil). Pour actionner la marche avant, mettre l'outil hors tension et pousser le levier vers la gauche.

Immobilité de l'arbre

Tous les tournevs D≡WALT sont dotés d'un dispositif de verrouillage de l'arbre ce qui permet d'en remplacor ainsi mont les accessoires. Les embrayages sont rotenus à l'écart les uns des autres par des ressorts à pression légère. L'embrayage d'entraînement peut donc fonctionner sans faire tourmer les autres embrayages ni l'accessoire. Lorsqu'on exerco une pression avant suffisante sur l'outil, les embrayages, l'arbre et l'accessoire se mettent à tourner. Un inverseur de marche permet d'enfoncer ou de retirer des vis à filets à gauche ou à droite.

Installation des accessoires

Tous les tournevis à limiteur de profondeur et pour murs secs comportent un mandrin à dispositif de blocage à bille et à entraînement hexagona de 6,3 mm (1/4 po). Il suffit d'y insérer l'arrière hexagonal d'un accessoire et de frapper légèrement sur celui-ci jusqu'à ce qu'il s'enclenche en place. Habituellement, il faut des pinces pour retirer l'accessoire en tirant vers l'avant. Tous les outils à embrayage Versa Clutch™ comportent un mandrin à dégagement rapide et à entraînement hexagonal de 6,3 mm (1/4 po) (fig. 2). Le dispositif de blocage à bille verrouille positivement tous les accessoires dans le mandrin. Tirer le dispositif de blocage vers l'avant tout en insérant ou en retirant l'accessoire. Le relâcher pour assurer le verrouillage positif de l'accessoire.

Outils à limiteur de profondeur

1. Tirer la bague de réglage vers l'avant et la retirer du carter d'embrayage.

2. Tirer le porte-embout droit devant à l'aide de pinces si on éprouve de la difficulté à l'enlever.

3. Installer le nouveau porte-embout sur l'arbre jusqu'à ce que le dispositif de blocage à bille s'enclenche dans la rainure de la tige du porte-embout.

4. Remettre la bague de réglage en place en l'enclenchant sur la bague de retenue.

NOTE : Aligner les nervures à l'intérieur du limiteur de profondeur sur les rainures du carter d'embrayage avant de l'enclencher en place.

1. Tirer la bague de réglage vers l'avant et la retirer du carter d'embrayage (fig. 3).

2. Se servir de pinces pour retirer l'embout usé et en installer un nouveau.

Voir le graphique sur la bague afin d'augmenter ou de diminuer la profondeur de vissage. Pour enfoncer une vis profondément dans une pièce, faire tourner la bague de réglage vers la droite. Pour enfoncer une vis en surface dans une pièce, faire tourner la bague de réglage vers la gauche.

Tourne-écrou (Modèles DW260 et DW266)

INSTALLATION ET REMPLACEMENT DES TOURNE-ÉCROUS ET DES LIMITEURS DE PROFONDEUR

Outils à limiteur de profondeur pour vis à pointe de foret

1. Remplacement ou installation d'un nouveau tourne-écrou

a. Tirer la bague de réglage vers l'avant et la retirer du carter d'embrayage.
b. Tirer le tourne-écrou droit vers l'avant à l'aide de pinces.
c. Choisir le toume-écrou de la dimension appropriée.

d. L'outil vient avec deux limiteurs de profondeur : un ayant un diamètre interne 14,2 mm (9/16 po) pour des tourne-écrous de 10 mm (3/8 po) et un ayant un diamètre interne de 13 mm (1/2 po) pour des tourne-écrous de 7,9 mm (5/16 po). Utiliser le limiteur correspondant au tourne-écrou ou au porte-embout utilisé.

1. Installer le tourne-écrou dans le carter d'embrayage et pousser sur l'extrémité du tourne-écrou jusqu'à ce que le dispositif de blocage à bille s'enclenche dans la rainure de la tige du tourne-écrou.
2. Remettre la bague de réglage en place en l'enclenchant sur les ressorts (fig. 4).

NOTE : Aligner les nervures à l'intérieur du limiteur de profondeur sur les rainures du carter d'embrayage.

1. Dans le cas de vis à rondelle : Faire tourner la bague de réglage jusqu'à ce que l'extrémité du tourne-écrou soit à égalité avec l'extrémité du limiteur.
2. Dans le cas de grosses vis à rondelle et à rondelle d'étanchéité : Régler de la façon décrite précédemment jusqu'à ce que le tourne-écrou soit enfoncé d'environ 1,5 mm (1/16 po) dans le limiteur.
3. Enfoncer une attache dans une pièce de rebut afin de vérifier le réglage de la profondeur.
4. Régler selon le graphique imprimé sur l'outil.

OUTILS À EMBRAYAGE POSITIF VERSA CLUTCH ^MC (MODÈLES DW267, DW268, ET DW269)

Tous les outils à embrayage Versa Clutch ^mc servent pour une vaste gamme de dimensions d'attaches et leur réglage est rapide et simple (fig. 5).

1. Tirer la bague vers l'avant et la faire tourner dans le sens de l'augmentation (imprimé sur la bague de réglage) afin d'augmenter la force de l'embrayage et le rendement du couple.
2. La rotation maximale de la bague dans le sens de l'augmentation occasionne la pleine puissance de l'embrayage et le rendement maximal du couple et de la capacité de fixation. La bague et la butée réglable ne se dévissent pas du carter d'embrayage.
3. Enfoncer une attache dans une pièce de rebut afin de vérifier le réglage de la profondeur. Au bout d'un certain temps, il est normal d'avoir à régler légèrement la bague en raison de l'usure des faces de l'embrayage.

NOTE : Grâce à l'embrayage Versa Clutch ^mc , l'utilisateur peut annuler le mécanisme à cliquets de l'embrayage lorsqu'une attache frappe un nœud, rencontre différentes durelés des pièces en acier ou fait des trous de guidage inappropriés. Lorsque l'utilisateur exerce une force supérieure sur l'outil, l'embrayage augmente habituellement afin de continuer à enfoncer l'attache. En outre, une torsion rapide de la bague modifie le réglage de l'embrayage afin de surmonter la plupart des difficultés tout en modifiant immédiatement le couple, permettant ainsi à l'utilisateur d'enfoncer une vaste gamme de dimensions d'attaches.

Outils à embrayage positif (Modèles DW281, DW284)

1. Instal er l'embout approprié et régler le tournevis.

2. Placer l'attache sur l'embout et la mettre en contact avec la surface.

3. Exercer une pression uniforme sur le toumevis afin de s'assurer que les embrayages sont engagés et que l'embout reste en contact avec l'attache.
4. Lorsque l'attache est enfoncée à fond, le mécanisme à cliquet de l'embrayage est actionné. Il faut alors retirer l'embout de l'attache.

MAINTENANCE

AVERTISSEMENT : pour réduire le risque de blessures, éteindre l'appareil et le débrancher avant d'installer ou de retirer tout accessoire et avant d'effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière hors des évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT: ne jamais utiliser de solvants ni d'autres produits chimiques puissants pour nottoyer les pièces non métalliques de l'outil. Ces produits chimiques pouvant affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

REMPLACEMENT D'EMBRAYAGE

1. Enlever le carter d'embrayage en le dévissant (filet à gauche).

2. Immobiliser l'outil ou le carter d'embrayage dans une bride à ressort. PRENDRE GARDE, on peut facilement endommager le carter d'embrayage.

3. Retirer à l'aide d'un très petit tournevis les bagues de retenue rondes des embrayages (fig. 6). NOTE : Lorsque l'arbre glisse vers l'intérieur du boîtier d'engrénages, retirer le boîtier d'engrénages et l'arbre vers l'avant de façon à exposer la rainure de la bague de retenue. Réinstaller le ressort à pointe fixe en le laissant dépasser d'au plus 6,3 mm (1/4 po) l'extrémité de l'arbre.

4. Relubrifier les embrayages (consulter http://servicenet.dewalt.com pour connaître les lubrifiants à utiliser avec les produits DeWALT).

LUBRIFICATION

Tous les roulements à billes et à aiguilles ont été lubrifiés à l'usine pour leur durée.

LUBRIFICATION DE L'EMBRAYAGE

1. Dévisser le carter d'embravage pour l'enlever (filet à gauche).
2. Brosser légèrement les faces de l'embrayage.

Accessoires

AVERTISSEMENT : puisque les accessoires autres que ceux offerts par DEWALT n'ont pas été testés avec ce produit, leur utilisation pourrait s'avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires DEWALT recommandés avec le présent produit. Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l'aide concernant l'achat d'un accessoire, communiquer avec DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 aux États-Unis; composer le 1 800 433-9258 (1 800 4-DEWALT) ou visiter notre site Web : www.dewalt.com.

Réparations

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretion et les réglages doivent être réalisés (cela comprend l'inspection et le remplacement du balai) par un centre de réparation en usine DFWALT, un centre de réparation agréé DFWALT ou par d'autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votre produit:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d'un problème avec le produit.
• CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d'assurances.
• SÉCURITÉ: l'enregistrement de votre produit nous permettra de communiquer avec vous dans l'éventualité peu probable de l'envoi d'un avis de sécurité régi par la loi fédérale américaine de la protection des consommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

D=WALT réparer, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d'achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l'usage abusif de l'outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800 4-DEWALT). Cette garantie ne s'applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cetto garantie confère des droits logaux particuliers à l'acheteur, mais celui-ci pourrait aussi bénéficier d'autres droits variant d'un état ou d'une province à l'autre.

En plus de la présente garantie, les outils DEWALT sont couverts par notre :

CONTRAT D'ENTRETIEN GRATUIT D'UN AN

DeWALT entretiendra l'outil et remplacera les pièces usées au cours d'une utilisation nomale et ce, gratuitement, pendant une période d'un an à compter de la date d'achat.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si l'acheteur n'est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l'outil électrique, du laser ou de la cloueuse DEWALT, celui-ci peut le retourner, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat pour obtenir un remboursement intégral, sans aucun problème.

AMÉRIQUE LATINE : cette garantie ne s'applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REPLACEMENT GRATUIT DES ÉTIQUETTES D'AVERTISSEMENT : si les étiquettos d'avertissement deviennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 4-DEWALT) pour on obtenir le remplacement gratuit.
