MODE D'EMPLOI DW739 DEWALT
Défi nitions : lignes directrices en matière de sécurité. Les définitions ci-dessous décrivent le niveau de danger pour chaque mot-indicateur employé. Veuillez lire le mode d’emploi et porter une attention particulière à ces symboles.
DANGER : indique une situation dangereuse
imminente qui, si elle n’est pas évitée, causera la mort ou des blessures graves.
AVERTISSEMENT : indique une situation
potentiellement dangereuse qui, si elle n’est pas évitée, pourrait causer la mort ou des blessures graves. ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut causer des blessures mineures ou modérées. ATTENTION : utilisé sans le symbole d’alerte de sécurité, indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut se solder par des dommages à la propriété. EN CAS DE QUESTIONS OU DE COMMENTAIRES SUR CET OUTIL OU SUR TOUT AUTRE OUTIL D

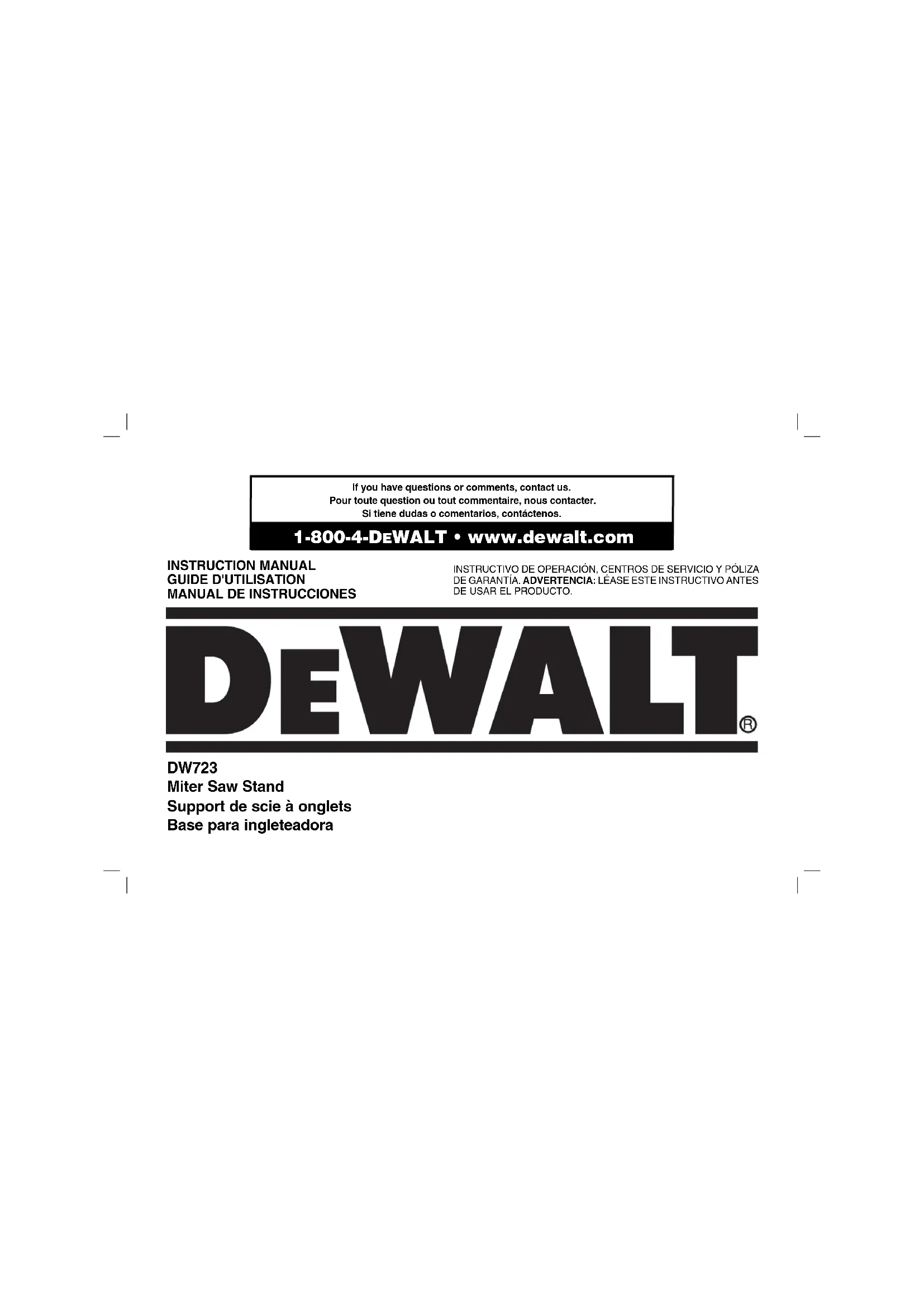

WALT (1 (800) 433-9258) Support de scie à onglets avec pattes pliantes DW723 Ce support est destiné à être utilisé avec la plupart des modèles de scie à onglets. Si on éprouve des difficultés au niveau de son alignement ou de son montage, composer le 1-800-4-D EWALT (1 800 433-9258). DW723 Support de scie à onglets BOUTON DE DÉGAGEMENTLONGERONFERRURESBRAS EXTENSIBLESUPPORT DE LA PIÈCE BUTÉE RÉGLABLEBUTÉE RÉGLABLEBUTÉE/SUPPORT AU CAPUCHON D’EXTRÉMITÉAGRAFE DE FIXATION DU POSITIONNEURLEVIERS DE DÉGAGEMENTPOIGNÉE DE TRANSPORTLA FERRURE À L’AGRAFE DE FIXATION DU POSITIONNEUR1480 mm (5 pieds-6 po) 3810 mm (12 pieds-6 po) 1480 mm (5 pieds-6 po)Français
AVERTISSEMENT : Pour votre sécurité, lire le manuel
de l’utilisateur de la scie à onglet avant l’utilisation de tout accessoire. Tout manquement à ces avertissements augmente les risques de dommages corporels, et les risques de sérieusement endommager la scie à onglet et ses accessoires. Lors de l’entretien de cet appareil, utiliser seulement des pièces de rechange identiques. Outils nécessaires :
1. Jeu de douilles ou clés
2. Perceuse munie d’une mèche de 9,5 mm (3/8 po) (inutile avec
les scies à onglet D EWALT)
3. Tournevis Phillips nº2
Consignes de sécurité générales relatives aux accessoires de scie à onglet Pour réduire tout risque de dommages corporels :
- Porter SYSTÉMATIQUEMENT une protection oculaire. Tout utilisateur ou individu présent doit porter une protection oculaire homologuée ANSI Z87.1.
- NE PAS excéder le poids maximum recommandé pour ce support. Le longeron central principal du support de scie à onglet a été conçu pour supporter en toute sécurité 227 kg (500 lb).
- Respecter attentivement les directives d’assemblage. Fixer solidement l’outil aux supports de fixation comme indiqué.
- NE PAS modifier ou utiliser le socle pour des fonctions auxquelles il n’est pas conçu.
- NE PAS utiliser le socle sur une surface inégale. Il est conçu pour une utilisation sur une surface plane et stable. PRÉPARATION Poser le support sur le plancher en orientant
les pattes vers le haut. Enfoncer la goupille de sécurité et tirer chaque patte vers le haut jusqu’à ce que la goupille (A) s’enclenche dans la détente. Retourner le support, en le tenant par le longeron central, afin de le mettre debout. Le support doit être stable et ne pas osciller. S’assurer que les goupilles de sécurité des pattes sont bien enclenchées et que ces dernières sont solidement fixées. ASSEMBLAGE Ensemble butée/support de la pièce a. Le dispositif butée/support de la
pièce est équipé d’une fixation (B) pour l’arrimer au longeron et l’empêcher d’être rejeté hors du longeron par le matériau. La molette peut être verrouillée en tournant vers la droite, et le dispositif butée/support de la pièce peut être repositionné librement en tournant la molette vers la gauche. Ne pas trop serrer, une pression ferme sur la molette suffira pour maintenir le dispositif en place. b. Régler la hauteur de l’ensemble butée/support en desserrant les boulons (C) situés des deux côtés et en soulevant (ou en abaissant) la surface supérieure de manière à l’aligner avec un guide de bord droit ou à le mettre de niveau avec le plateau. Resserrer les boulons. c. On peut aussi fixer l’ensemble butée/support (D) au capuchon d’extrémité (E) situé au bout des bras extensibles.Français
d. On peut tourner la butée réglable (F) vers le haut en vue de s’en servir comme butée ou pour retenir l’extrémité de longues pièces. Bras extensible réglable Pour allonger la surface du support, tourner le bouton de verrouillage du longeron vers la gauche afin de dégager le bras extensible. Tirer sur le bras jusqu’à la longueur voulue, puis tourner le bouton vers la droite pour le verrouiller. Installation de la scie à onglet
AVERTISSEMENT : Pour réduire tout risque de dommages
corporels, arrêter et débrancher la scie à onglet du secteur avant de la monter sur le support de scie à onglet. Tout démarrage accidentel comporte des risques de dommages corporels.
AVERTISSEMENT : Risques potentiels. Pour installer une scie
à onglet non fabriquée par D EWALT sur ce support de scie à onglet, suivre la méthode d’installation sur contreplaqué détaillée à l’étape 13.
AVERTISSEMENT : Pour réduire tout risque de dommages
corporels, s’assurer que la scie à onglet est fermement arrimée au support.
AVERTISSEMENT : Pour votre sécurité, lire et comprendre le
manuel de l’utilisateur de la scie à onglet avant toute utilisation. Tout manquement à ces avertissements augmente les risques de dommages corporels, et les risques de sérieusement endommager la scie à onglet et ses accessoires.
1. Installez la scie en position opérationnelle avec la lame face à
vous. Alignez-la sur l’étiquette de la ferrure affichant « avant ».
2. Placez une barre d’écartement, comme un colombage, sous
l’un des côtés de la scie à onglet pour surélever les pieds de montage de la scie au-dessus de la surface de travail.
3. Maintenez une ferrure sous la scie et insérez un boulon de
carrosserie (sac pour quincaillerie) au travers de la ferrure et du pied de scie. REMARQUE : Veuillez consulter le tableau de procédure d’installation DW723 pour connaître la procédure correcte d’installation de la quincaillerie d’installation pour scies à onglet
EWALT. Suivez soigneusement toutes les directives, pour éviter que la rotation de la table de scie à onglet soit gênée.
4. Une fois le boulon de carrosserie (sac pour quincaillerie) installé
conformément au tableau de procédure d’installation, installez une rondelle plate, puis verrouillez la rondelle et l’écrou sur le boulon. Resserrez à fond manuellement les boulons.
5. Répétez la procédure à l’autre bout de la ferrure.
6. Déplacez le colombage de l’autre côté de la scie pour le soutenir
et avoir accès à la base de la scie.
7. Insérez les boulons au travers de l’autre ferrure et de la base de
la scie comme indiqué ci-dessus. Assurez-vous que les ferrures sont bien parallèles.
8. Pour installer la scie sur le support, attrapez et soulevez la scie
par les leviers de dégagement du dispositif de ferrure. Ces leviers ne servent pas à verrouiller la scie en place latéralement, mais seulement à installer la scie sur le longeron.
9. Approchez-vous du longeron avec le
dispositif scie/ferrure légèrement incliné vers votre corps. Engagez la lèvre avant concave des ferrures sur le rebord arrondi du longeron. L’une des ferrures doit s’enclencher dans l’agrafe de positionnement (G) pour éviter tout mouvement latéral de la scie pendant son utilisation.
10. Lorsque le bord avant du longeron et l’agrafe de positionnement
sont verrouillés, un léger pivotement vers le bas permettra d’engager les leviers postérieurs à l’arrière du longeron. Essayez de remuer légèrement la scie sur les ferrures pour vérifier qu’elle est bien verrouillée en place.
11. Ajustez la position de la scie comme nécessaire de façon à ce
que la lame soit perpendiculaire au longeron en position de zéro degré d’onglet.
12. Resserrez les quatre écrous arrimant la scie aux ferrures.
AVERTISSEMENT : Pour votre sécurité, lire et comprendre le
manuel de l’utilisateur de la scie à onglet avant toute utilisation. Tout manquement à ces avertissements augmente les risques de dommages corporels, et les risques de sérieusement endommager la scie à onglet et ses accessoires.Français
13. La scie à onglet DOIT être positionnée de façon à ce que ses
quatre coins soient boulonnés directement aux ferrures. Dans le cas contraire, veuillez contacter le service à la clientèle
EWALT au 1-800-4-DEWALT (1-800-433-9258) pour recevoir l’assistance technique nécessaire. REMARQUE : Si les trous de montage de la scie ne s’alignent pas sur les fentes des ferrures, montez la scie sur un morceau de contreplaqué de 19 mm (3/4 po). Le contreplaqué doit dépasser d’au moins 101,6 mm (4 po) de la base de la scie à onglet et avoir une profondeur minimale de 406,4 mm (16 po). Le contreplaqué doit être au moins aussi large que la base de la scie installée. Placez les ferrures sur le support et montez le panneau de contreplaqué aux ferrures exactement comme illustré. Percez des trous de 9,4 mm (3/8 po) à 2,5 mm (1 po) de chaque bout pour arrimer le contreplaqué aux ferrures. Vous pouvez avoir besoin dans ces circonstances de matériel supplémentaire (non fourni avec l’outil). REMARQUE : Toute quincaillerie utilisée doit être d’un grade 2 minimum. Elle doit dépasser d’au moins 31,8 mm (1-1/4 po) de la base de la scie installée. REMARQUE : Si les trous de montage de la scie ne s’alignent pas avec les fentes des ferrures, et que la méthode utilisant le contreplaqué ne peut être utilisée avec votre scie, veuillez contacter le 1-800-4-D EWALT (1-800-433-9258) pour obtenir la quincaillerie additionnelle nécessaire pour installer votre scie à onglet. BASE DE SCIE CONTREPLAQUÉ DE 19 mm (3/4 po) RONDELLE
avez besoin d’assistance pour trouver un accessoire pour votre outil, veuillez contacter D EWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, États-Unis, composer le 1(800) 4-D EWALT (1-800-433-9258) ou visiter notre site Web à www.dewalt.com. Réparations Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés par un centre de réparation en usine D EWALT, un centre de réparation autorisé D EWALT ou par un personnel de réparation professionnel. Toujours utiliser des pièces de rechange identiques. Garantie limitée trois ans DEWALT réparera gratuitement tous les problèmes dus à des défauts de matériau ou de fabrication pendant trois ans à compter de la date d’achat. Cette garantie ne couvre pas des défaillances de pièce dues à une usure normale ou à une mauvaise utilisation de l’outil. Pour plus de détails relatifs à la couverture de la garantie et aux réparations sous garantie, visiter le site Web www.dewalt.com ou composer le 1-800-4-D EWALT (1-800-433-9258). Cette garantie ne s’applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d’autres droits qui varient d’un État ou d’une province à l’autre. En plus de la garantie, les outils D EWALT sont couverts par notre :
EWALT entretiendra l’outil et remplacera les pièces usées par une utilisation normale et ce, gratuitement, à tout instant pendant la première année à compter de la date d’achat. Agrafe de fi xation du positionneur L’agrafe de fixation du positionneur (G) empêche la scie de glisser vers la gauche ou vers la droite durant la coupe. Pour déplacer l’agrafe, retirer la scie et ses ferrures, desserrer la vis située au centre de l’agrafe et faire glisser celle-ci jusqu’à la position voulue; resserrer la vis. Réinstaller la scie (avec les ferrures) à la nouvelle position. Dégagement de la scie Lorsque la scie à onglets est fixée au support au moyen des ferrures, on peut la dégager en la saisissant par les leviers de dégagement et en la soulevant légèrement de manière à la libérer du longeron. Une fois la scie retirée, on peut la déposer sur les pattes en caoutchouc pour la transporter ou la nettoyer. Poignée de transport Le support de scie à onglets est doté d’une poignée permettant de le transporter en toute sécurité.
AVERTISSEMENT : pour réduire le risque
de blessure, NE PAS essayer de ranger le socle (avec ou sans la scie) en position verticale. Une telle pratique risque de se solder par une perte d’équilibre de l’accessoire. Accessoires
AVERTISSEMENT : Comme les accessoires autres que ceux
offerts par D EWALT n’ont pas été testés avec ce produit, leur utilisation avec cet appareil pourrait comporter un danger. Pour réduire tout risque de dommages corporels, éviter toute condition précaire et utiliser seulement des scies à onglet D EWALT. Les accessoires recommandés pour votre outil peuvent être achetés auprès du distributeur local ou d’un centre de réparation agréé. Si vousFrançais
D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-800-4-D EWALT (1-800-433-9258) pour en obtenir le remplacement gratuit.
GARANTIE DE REMBOURSEMENT DE 90 JOURS
Si vous n’êtes pas entièrement satisfait des performances de votre outil électrique, laser ou de votre marteau-cloueur D EWALT pour quelque raison que ce soit, vous pouvez le retourner accompagné d’un reçu dans les 90 jours suivant la date d’achat et nous vous rembourserons entièrement - sans poser de questions. AMÉRIQUE LATINE : cette garantie ne s’applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.Español
