Type de produit	Serrure postale avec plaque de garniture
Marque	LiftMaster
Modèle	CAPXSTKPL
Catégorie	Serrure
Matériaux	Panneau de garniture en métal, couvercle de serrure postale, vis cruciforme n°10, écrou hexagonal, vis Torx T20 #8
Dimensions approximatives	127 mm x 178 mm x 25 mm (5 po x 7 po x 1 po)
Poids approximatif	0,5 kg
Alimentation	Sans alimentation propre (dépend du système CAPXS)
Fonctions principales	Intégration d'une serrure postale USPS, dissimulation du système d'entrée téléphonique ou de sonnette, compatibilité avec le système CAPXS
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Avertissement Proposition 65 : contient du plomb. S'assurer que le commutateur de la serrure est en position verrouillée. Utiliser du mastic silicone pour l'étanchéité.
Pièces détachées et réparabilité	Vis cruciforme n°10, écrous hexagonaux, vis Torx T20 #8. Pièces de rechange disponibles auprès de LiftMaster.
Informations générales	Fabriqué par LiftMaster. Compatible avec les systèmes d'entrée téléphonique et sonnettes. Modèles disponibles : CAPXSTK (standard) et CAPXSTKPL (avec serrure postale).

FOIRE AUX QUESTIONS - CAPXSTKPL LiftMaster

Comment installer la serrure postale sur le CAPXSTKPL ?

Fixez la serrure postale au panneau de garniture à l'aide des vis cruciforme n°10 et des écrous hexagonaux fournis. Vérifiez que le commutateur est en position verrouillée. Placez le couvercle sur la serrure et fixez-le avec les vis Torx T20 n°8. Acheminez les fils de l'interrupteur par l'ouverture de sortie.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'un tournevis Torx T20, de mastic silicone, et du matériel de montage du système CAPXS. Des vis et écrous sont fournis.

Que faire si le commutateur de la serrure postale ne se verrouille pas correctement ?

Vérifiez que le commutateur est bien en position verrouillée et ajustez-le si nécessaire. Consultez l'encadré de la figure 1 dans la notice pour les réglages.

Comment assurer l'étanchéité du panneau de garniture ?

Appliquez du mastic silicone sur le bord arrière du panneau de garniture ou le long du bord d'accolement après l'installation pour prévenir les infiltrations d'eau.

Le CAPXSTKPL est-il compatible avec tous les systèmes CAPXS ?

Oui, le CAPXSTKPL est conçu pour être utilisé avec le système d'entrée téléphonique CAPXS. Il peut remplacer un système d'entrée téléphonique ou une sonnette existant.

Quels sont les avertissements de sécurité pour ce produit ?

Ce produit peut vous exposer au plomb, reconnu par l'État de Californie comme provoquant le cancer et des malformations congénitales. Lavez-vous les mains après manipulation. Plus d'informations sur www.P65Warnings.ca.gov.

Comment nettoyer le panneau de garniture ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les nettoyants abrasifs ou les solvants qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour le CAPXSTKPL ?

Les vis cruciforme n°10, écrous hexagonaux et vis Torx T20 #8 sont disponibles auprès de LiftMaster. Contactez le service client ou consultez le site web pour les commandes.

Puis-je utiliser le CAPXSTK sans serrure postale ?

Oui, le modèle CAPXSTK est une plaque de garniture standard sans serrure postale. Le CAPXSTKPL est spécifique pour intégrer une serrure postale USPS.

Quelle est la différence entre CAPXSTK et CAPXSTKPL ?

Le CAPXSTK est une plaque de garniture standard pour dissimuler un système d'entrée. Le CAPXSTKPL est compatible avec une serrure postale pour les bâtiments nécessitant l'intégration d'une serrure postale USPS.

MODE D'EMPLOI CAPXSTKPL LiftMaster

Les CAPXSTK et CAPXSTKPL sont disponibles pour dissimuler le remplacement d'un système d'entrée téléphonique ou d'une sonnette existant par un CAPXS. Le CAPXSTK est une plaque de garniture standard, et le CAPXSTKPL est compatible à une serrure postale pour les bâtiments qui nécessitent l'intégration d'une serrure postale.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'Etat de Californie comme provoquant le cancer, des malformations congenitales ou d'autres problèmes de reproduction. Pour plus d'information, visitez www.P65Warnings.ca.gov.

INSTALLATION DU CAPXSTKPL

INVENTAIRE DU CARTON

Panneau de garniture, couvercle de serrure postale, (4) vis cruciforme n° 10 et écrou hexagonal, (4) vis Torx T20 #8

ARTICLES SUPPLEMENTaires DON'T VOUS POURRIEZ AVOIR BESOIN

Mastic silicone, tournevis cruciforme, tournevis/embout T20, matériel de montage conformément au manuel d'installation du CAPXS, dispositif de serrure postale (fourni par USPS)

INSTALLATION DE LA SERRURE POSTALE

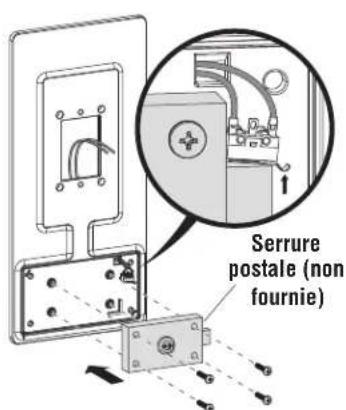

1. Fixez la serrure postale au panneau de garniture à l'aide des vis cruciforme n° 10 et des écrous hexagonaux fournis. (Voir figure 1)
2. Verifiez que le commutateur est enforcé en position verrouillée. Ajustez si nécessaire. (Voir encadre de la figure 1)

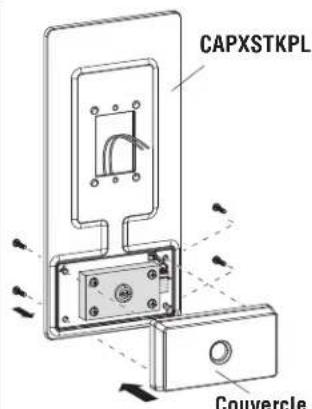

3. Placez le couvercle sur la serrure postale. Assurez-vous que le joint d'etanchéité est bien en place. (Voir figure 2)
4. Fixez le couvercle sur le verrou postal par l'arriere à l'aide de vis T20 n° 8.
5. Assurez-vous que les fils de l'interrupteur de serrer posture sont acheminés par l'ouverture de sortie des fils. (Voir encadré de la figure 1)

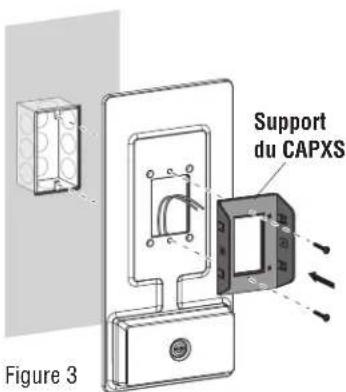

6. Fixez à la boite de commande ou au mur en passant par le support de montage et le panneau d'habillage à l'aide du matériel spécifique dans le manuel d'installation du CAPXS. (Voir figure 3)
7. Le mastic silicone peut être utilisé sur le bord arrière du panneau de garniture ou le long du bord d'accoupling après l'installation.

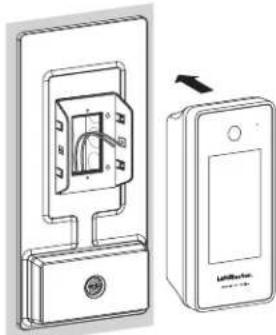

8. Suivez le manuel du CAPXS pour terminer l'installation. (Voir figure 4)

Figure 1

Figure 2

Figure 3

Figure 4

INSTALLATION DU CAPXSTK

INVENTAIRE DU CARTON

Panneau de garniture

ARTICLES SUPPLEMENTaires DONT VOUS POUR RIEZ AVOIR BESOIN

Joint en silicone, matériel de montage selon le manuel d'installation du CAPXS

INSTALLATION DES PANNEAUX DE GARNITURE

1. Placez le support de montage sur le panneau de garniture.

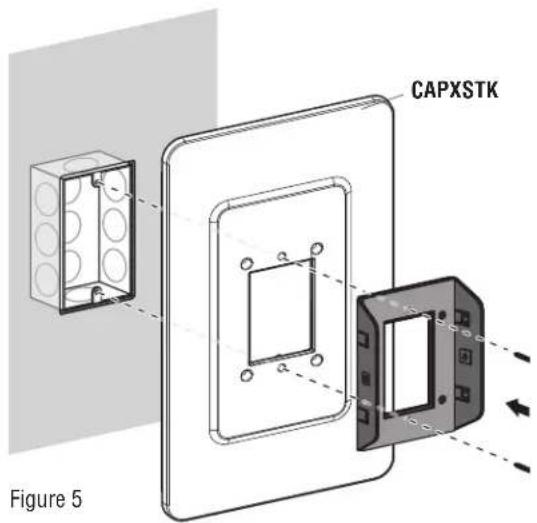

2. Fixez à la boite de commande ou au mur en passant par le support de montage et le panneau d'habillage à l'aide du matériel spécifique dans le manuel d'installation du CAPXS. (Voir figure 5)
3. Le mastic silicone peut être utilisé sur le bord arrêté du panneau de garniture ou le long du bord d'accoupling après l'installation.
4. Suivez le manuel du CAPXS pour terminer l'installation.

INSTALLATION DU CAPXSHOOD

INVENTAIRE DU CARTON

Le capot du CAPXS peut être installé sur le CAPXS lors d'une nouvelle installation, ou sur une installation existante.

1. En cas d'installation sur une installation existante, retirez les vis laterales du CAPXS. Jetez ces vis. (Voir figure 6) Pour les nouvelles installations, passez à l'étape 2.
2. Pour une nouvelle installation, suivez le manuel du CAPXS pour l'installation du CAPXS.

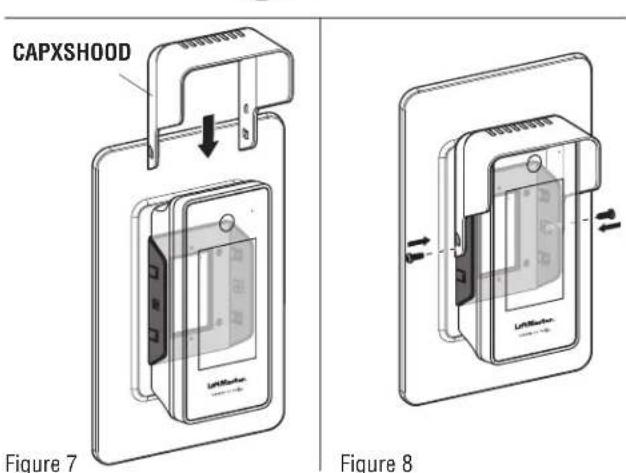

3. Placez le capot du CAPXS. Le clique t'ralal s'insere dans les évidements du support de montage. (Voir figure 7)
4. Une fois les deux cotoés en place, serrez les nouvelles vis fournies avec le CAPXSHOOD à l'aide d'un tournevis Torx T20. (Voir figure 8)

Figure 6
