Caractéristiques techniques	Compresseur DEWALT DXCMH9919910, puissance de 1,1 HP, pression maximale de 8 bars, débit d'air de 180 L/min.
Utilisation	Idéal pour les travaux de bricolage, gonflage de pneus, outils pneumatiques légers.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, purger l'eau du réservoir.
Sécurité	Utiliser des lunettes de protection, ne pas dépasser la pression maximale, éviter les environnements humides.
Informations générales	Poids de 25 kg, dimensions compactes pour un rangement facile, garantie de 2 ans.

FOIRE AUX QUESTIONS - DXCMH9919910 DEWALT

Quel est le niveau sonore du compresseur DEWALT DXCMH9919910 ?

Le niveau sonore du compresseur DEWALT DXCMH9919910 est de 75 dB.

Quelle est la capacité du réservoir du compresseur ?

Le compresseur DEWALT DXCMH9919910 a une capacité de réservoir de 24 litres.

Quelle est la puissance du moteur ?

Le moteur du compresseur DEWALT DXCMH9919910 a une puissance de 1,6 kW.

Comment effectuer l'entretien du compresseur ?

Pour l'entretien du compresseur, vérifiez régulièrement le niveau d'huile, nettoyez le filtre à air et vidangez l'eau du réservoir.

Le compresseur est-il portable ?

Oui, le compresseur DEWALT DXCMH9919910 est conçu pour être portable et est équipé de roues et d'une poignée.

Quelle est la pression maximale de sortie ?

La pression maximale de sortie du compresseur DEWALT DXCMH9919910 est de 8,3 bars.

Peut-on utiliser le compresseur pour des outils pneumatiques ?

Oui, le compresseur DEWALT DXCMH9919910 est adapté pour alimenter divers outils pneumatiques.

Quelle est la garantie du produit ?

Le compresseur DEWALT DXCMH9919910 est généralement couvert par une garantie de 3 ans.

Comment résoudre un problème de démarrage du compresseur ?

Vérifiez si le compresseur est branché, si le disjoncteur n'a pas sauté et assurez-vous que le réservoir n'est pas plein.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le DEWALT DXCMH9919910 peuvent être trouvées chez les revendeurs autorisés ou sur le site web de DEWALT.

MODE D'EMPLOI DXCMH9919910 DEWALT

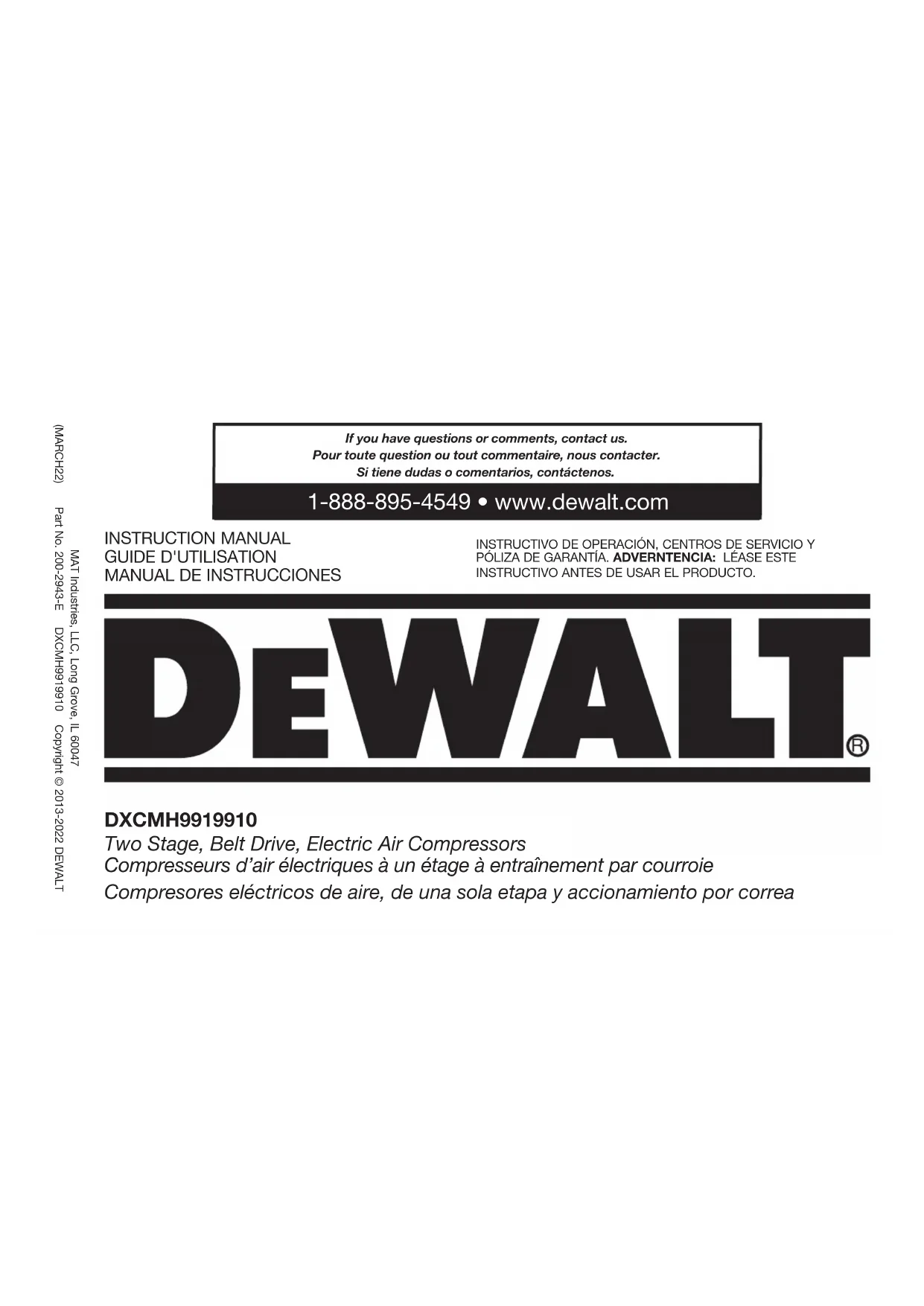

DXCMH9919910 Two Stage, Belt Drive, Electric Air Compressors Compresseurs d’air électriques à un étage à entraînement par courroie Compresores eléctricos de aire, de una sola etapa y accionamiento por correa INSTRUCTION MANUAL GUIDE D'UTILISATION

• Never weld on or repair tank—replace by authorized dealer. Risque d’éclatement—Ne pas régler le régulateur à une pression de sortie supérieure à la pression maxi- male des accessoires. Utilisez uniquement les pièces de circulation d’air recommandées et acceptables pour les pressions de pas moins de 200 psi. • Les réservoirs affaiblis par la rouille peuvent exploser et entraîner la mort ou de graves bless ures et provoquer d’importants dommages. Vidanger l’eau de condensation du rés- ervoir après chaque utilisation afin de réduire la corro- sion. • Ne jamais souder ni réparer le réservoir - faire remplacer celui-ci par un centre de service agréé. Riesgo de explosión—No ajuste el regulador de manera que la presión de salida sea mayor que la presión máxima marcada del accesorio. Utilice partes de tratamiento de aire recomendadas y aceptables para presiones no menos de 200 psi. • La corrosión debilita el tanque, puede causar una explosión y daños materiales graves o lesiones graves o fatales. Drene el agua condensada del tanque después de cada uso para reducir la cor- rosión. • Nunca solde ni repare un tanque, reemp- lácelo en un centro de servicio autorizado.

WARNING AVERTISSEMENT ADVERTENCIA

Risk of fire or explosion—Do not spray a flammable liquid in a confined area or towards a hot surface. • Spray area must be well ventilated. • Do not smoke while spraying or spray where spark or flame is present. Keep compressors as far from spraying area as possible. • Arching parts—Keep compressor at least 20 feet away from explosive vapors, such as when spraying with a spray gun. Risque d’incendie ou d’explosion—Ne pas pulvé- riser de liquide inflammable dans un endroit confiné ou vers une surface chaude. • La zone de pulvérisa- tion doit être correctement ventilée. • Ne pas fumer pendant la pulvérisation et ne jamais pulvériser en présence d’étincelles ou de flammes. Laissez le compresseur le plus loin éloigné possible de la zone de pulvérisation.

Prévenir la corrosion en drainant toute humidité du réservoir après chaque usage.

J. Démarreur magnétique Compresseur d’air FIG. 1 Caractéristiques techniques de la pompe Deux cylindres Deux-étagée Lubrifiée à l’huile Carter en fonte et piston et culasse en Poids : 98 kg (215 lb) Capacité en huile : 3076 ml (104 onces) Fiche technique MODÈLE DXCMH9919910 POIDS 406 kg (896 livres) HAUTEUR 50” LARGEUR 71"

AVERTISSEMENT : Ne pas utiliser l’appareil avant d’avoir lu le

mode d’emploi, ainsi que l’intégralité des directives de sécurité, et d’entretien.

CONTIENT DU PLOMB. Peut être nocif s'il est ingéré ou mâché. Peut générer de la poussière contenant du plomb. Se laver les mains après usage. Garder hors de la portée des enfants.

AVERTISSEMENT : Ce produit pourrait vous exposer à des

Dénitions : lignes directrices en matière de sécurité Les définitions ci-dessous décrivent le niveau de gravité pour chaque symbole. Veuillez lire le mode d’emploi et porter une attention particulière à ces symboles.

DANGER : Indique une situation dangereuse imminente qui, si

elle n’est pas évitée, causera la mort ou des blessures graves.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait se solder par un décès ou des blessures graves. ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée pourrait se solder par des blessures mineures ou modérées. AVIS : Indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. Surfaces chaudes FIG. 2

CYLINDRE CARTER DE LA POMPE31 Français produits chimiques, y compris Plomb, reconnu par l’État de Californie comme cause de cancer, malformations congénitales ou autres problèmes du système de reproduction. Pour obtenir plus d’information, visitez www.P65Warnings.ca.gov.

• Il est normal que des contacts électriques dans le moteur et le manocontacteur fassent une étincelle.

• Faites toujours fonctionner le compresseur dans une zone bien aérée sans matière combustible, essence ou vapeur de solvant.

• Si une étincelle électrique provenant du compresseur entre en contact avec des vapeurs inflammables, elle peut s’enflammer et causer un incendie ou une explosion.

• Si vous aspergez des matériaux inflammables, placez le compresseur à au moins 6,1 m (20 pieds) de la zone pulvérisée. Il est possible que vous ayez besoin d’une longueur de tuyau additionnelle.

• Entreposez les matières inflammables dans un endroit sécuritaire, éloigné du compresseur.

• Le fait de limiter les ouvertures d’aération de compresseur causera une importante surchauffe et pourrait causer un incendie.

• Ne jamais placer d’objets contre la pompe du compresseur ou sur celle-ci.

• Faites fonctionner le compresseur dans un endroit aéré à au moins 30,5 cm (12 po) du mur ou de l’obstruction qui pourrait limiter le débit d’air frais dans les ouvertures d’aération.

• Faites fonctionner le compresseur dans un endroit propre, sec et bien aéré. Ne pas utiliser l’appareil à l’intérieur ou dans un endroit exigu.

• Le fonctionnement de ce produit sans surveillance pourrait se solder par des blessures personnelles ou des dommages à la propriété. Afin de réduire le risque d’incendie, ne pas laisser le compresseur fonctionner sans surveillance.

• Être toujours présent lorsque le produit est en marche.

• Toujours éteindre de tension principale sectionneur si non utilisé.32 Français

DANGER : RISQUE D’ÉCLATEMENT

Réservoir d’air comprimé: Le 26 février 2002, la U.S. Consumer Product Safety Commission américaine a publié la règle nº 02-108 portant sur la sécurité en matière de réservoir d’air comprimé des compresseurs: Les réservoirs d’air comprimé des compresseurs n’ont pas une durée de vie illimitée. La durée de vie des réservoirs dépend de plusieurs facteurs, qui comprennent entre autres : les conditions d’utilisation, les conditions ambiantes, une installation adéquate, les modifications sur site, et le niveau de maintenance. L’effet exact que peut avoir ces facteurs sur la durée de vie des réservoirs d’air est difficilement prévisible. Si les procédures adéquates de maintenance ne sont pas suivies, la corrosion sur la paroi interne du réservoir d’air comprimé peut faire que celui-ci éclate de façon inopinée laissant soudainement l’air pressurisé s’échapper avec force, posant ainsi des risques de dommages corporels à l’utilisateur. Le réservoir d’air de votre compresseur doit être mis hors service à la fin de l’année mentionnée sur l’étiquette d’avertissement appo- sée sur le réservoir. Les conditions suivantes peuvent amener la dégradation du réser- voir d’air, et faire que ce dernier explose violemment:

• Il est dangereux de respirer l’air comprimé sortant du compresseur. Le flux d’air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides provenant du réservoir d’air. La respiration de ces contaminants peut causer de sérieuses blessures, voire la mort.

• Ne jamais utiliser l’air obtenu directement du compresseur pour l’alimentation en air destinée à la consommation humaine. Le compresseur n’est pas muni de filtres et d’équipement de sécurité en ligne qui conviennent à la consommation humaine.

Une exposition aux produits chimiques présents dans la poussière générée par les activités de ponçage, sciage, meulage, perçage et autres, peut être nocive

Les matériaux vaporisés comme la peinture, les solvants de peinture, les décapants, les insecticides, les herbicides, pourraient contenir des vapeurs nocives et du poison.

Travailler dans un endroit ayant une bonne aération transversale. Lire et respecter les directives en matière de sécurité imprimées sur l’étiquette ou les fiches signalétiques des matériaux qui sont pulvérisés. Toujours utiliser un équipement de sécurité homologué : une protection respiratoire conforme aux normes NIOSH/OSHA, ou un masque facial bien ajusté, conçus spécifiquement pour votre utilisation particulière.33 Français CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• L’eau condensée n’est pas correctement vidangée du réservoir d’air provoquant ainsi la formation de rouille et un amincissement du réservoir d’air en acier.

• Vidanger le réservoir d’air quotidiennement ou après chaque utilisation. Si le réservoir présente une fuite, le remplacer immédiatement par un nouveau réservoir d’air ou par un nouveau compresseur.

• Modifications apportées au réservoir d’air ou tentatives de réparation.

• Ne jamais percer un trou dans le réservoir d’air ou ses accessoires, y faire de la soudure ou y apporter quelque modification que ce soit. Ne jamais essayer de réparer un réservoir d’air endommagé ou avec des fuites. Le remplacer par un nouveau réservoir d’air.

• Des modifications non autorisées de la soupape de décompression, ou de tous autres composants qui régissent la pression du réservoir d’air.

• Le réservoir d’air a été conçu pour supporter des pressions spécifiques de fonctionnement. Ne faites jamais effectuer de réglages ou de substitutions de pièces en vue de modifier les pressions de fonctionnement réglées en usine. Attachements et accessoires :

• Lorsqu’on excède la pression nominale des outils pneumatiques, des pistolets pulvérisateurs, des accessoires à commande pneumatique, des pneus et d’autres dispositifs pneumatiques, on risque de les faire exploser ou de les projeter et ainsi entraîner des blessures graves.

• Respecter les recommandations du fabricant de l’équipement et ne jamais dépasser la pression nominale maximale permise des accessoires. Ne jamais utiliser le compresseur pour gonfler de petits objets à basse pression comme des jouets d’enfant, des ballons de football et de basketball, etc. Pneus :

• Des pneus surgonflés pourraient provoquer des blessures graves et des dommages à la propriété.

• Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte. REMARQUE: Les réservoirs d’air comprimé, compresseurs et autres équipements similaires utilisés pour gonfler les pneus peuvent remplir ces derniers très rapidement. Régler le régulateur de pression d’air à une pression moindre que celle indiquée sur le pneu. Ajouter de l’air par petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.34 Français

• L’huile peut fuire ou se déverser. Cela pourrait se solder par un incendie ou un danger d’inhalation; des blessures graves ou un décès. Les fuites d’huile endommageront le tapis, la peinture ou toutes autres surfaces de véhicules ou de remorques.

• Toujours installer le compresseur sur un revêtement protecteur lors du transport pour protéger le véhicule de tous dommages associés aux fuites. Retirer immédiatement le compresseur du véhicule dès l’arrivée à destination. Toujours tenir le compresseur à niveau et ne jamais le déposer sur son côté.

• Le flux d’air comprimé peut endommager les tissus mous de la peau exposée et peut projeter la poussière, des fragments, des particules détachées et des petits objets à haute vitesse, ce qui entraînerait des dommages et des blessures personnelles.

• Toujours utiliser de l’équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/ CSA Z94.3) munie d’écrans latéraux lors de l’utilisation du compresseur.

• Ne jamais pointer une buse ou un pulvérisateur vers une partie du corps ou vers d’autres personnes ou des animaux.

• Toujours mettre le compresseur hors tension et purger la pression du tuyau à air et du réservoir d’air avant d’effectuer l’entretien, de fixer des outils ou des accessoires.35 Français

• Toucher à du métal exposé comme la tête du compresseur ou de sortie, peut se solder en de sérieuses brûlures.

• Ne jamais toucher à des pièces métalliques exposées sur le compresseur pendant ou immédiatement après son utilisation. Le compresseur restera chaud pendant plusieurs minutes après son utilisation.

• Ne pas toucher ni effectuer des réparations aux coiffes de protection avant que l’appareil n’ait refroidi.

• Votre compresseur d’air est alimenté à l’électricité. Tout comme n’importe quel autre dispositif alimenté de façon électrique, s’il n’est pas utilisé correctement, il peut causer un choc électrique.

• Ne faites jamais fonctionner le compresseur à l’extérieur lorsqu’il pleut ou dans des conditions humides.

• Ne faites jamais fonctionner le compresseur avec les couvercles de protection enlevés ou endommagés.

• Les tentatives de réparation par un personnel non qualifié peuvent résulter en de graves blessures, voire la mort par électrocution.

• Tout câblage électrique ou toute réparation nécessaire pour ce produit doit être pris en charge par un centre de réparation en usine autorisé D eWALT ou un centre de réparation D eWALT conformément aux codes électriques nationaux et locaux.

Mise à la terre électrique : le fait de ne pas faire une mise à la terre adéquate de ce produit pourrait résulter en des blessures graves voire la mort par électrocution. Consulter les directives relatives à la mise à la terre sous Installation.

• Assurez-vous que le circuit électrique auquel le compresseur est branché fournit une mise à la terre électrique adéquate, une tension appropriée et une bonne protection des fusibles.36 Français

• Une utilisation dangereuse de votre compresseur d’air pourrait provoquer de graves blessures, voire votre décès ou celle d’autres personnes.

• Revoir et comprendre toutes les directives et les avertissements contenus dans le présent mode d’emploi.

• Se familiariser avec le fonctionnement et les commandes du compresseur d’air.

• Dégager la zone de travail de toutes personnes, animaux et obstacles.

• Tenir les enfants hors de portée du compresseur d’air en tout temps.

• Ne pas utiliser le produit en cas de fatigue ou sous l’emprise d’alcool ou de drogues. Rester vigilant en tout temps.

• Ne jamais rendre inopérant les fonctionnalités de sécurité du produit.

• Installer un extincteur dans la zone de travail.

• Ne pas utiliser l’appareil lorsqu’il manque des pièces ou que des pièces sont brisées ou non autorisées.

• Ne jamais se tenir debout sur le compresseur.

• Les pièces mobiles comme une poulie, un volant ou une courroie peuvent provoquer de graves blessures si elles entrent en contact avec vous ou vos vêtements.

• Ne jamais utiliser le compresseur si les protecteurs ou les couvercles sont endommagés ou retirés.

• Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs peuvent s’enchevêtrer dans les pièces mobiles.

• S’éloigner des évents car ces derniers pourraient camoufler des pièces mobiles.

• Utiliser le compresseur avec des pièces endommagées ou manquantes ou le réparer sans coiffes de protection risque de vous exposer à des pièces mobiles et peut se solder par de graves blessures.

• Toutes les réparations requises pour ce produit devraient être effectuées par un centre de réparation de l’usine D eWALT ou un centre de réparation agréé D eWALT.37 Français

• Soulever un objet trop lourd peut se solder par de graves blessures.

• Le compresseur est trop lourd pour être soulevé par une seule personne. Demander de l’aide avant de le soulever. ATTENTION : RISQUES CAUSÉS PAR LE BRUIT CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Dans certaines conditions et selon la durée d’utilisation, le bruit provoqué par ce produit peut contribuer à une perte auditive.

• Toujours utiliser un équipement de sécurité homologué : pro

LISEZ CE GUIDE DE L’UTILISATEUR ET TOUTES LES MESURES DE SÉCURITÉ AVANT D’UTILISER CET APPAREIL. Comparez les illustrations à votre appareil pour vous familiariser avec l’emplacement des commandes et boutons de réglage. Conservez ce guide pour références ultérieures. CARACTÉRISTIQUES (Fig. 1) INTERRUPTEUR AUTO (-)/ARRÊT (OFF) (O) Mettre cet interrupteur (B) sur la position AUTO

(-) pour avoir une alimentation automatique au manocontacteur et sur la position ARRÊT (OFF) (O) pour la mise hors tension à la fin de chaque utilisation. REMARQUE : Avant de retirer ou de replacer le capot du manocontacteur, s’assurer de TOUJOURS mettre l’interrupteur (B) à la position d’ARRÊT (OFF) (O). MANOCONTACTEUR Le manocontacteur (B) démarre automatiquement le moteur lorsque la pression du réservoir d’air chute sous la pression d’enclenchement réglée en usine. Il arrête le moteur lorsque la pression du réservoir d’air atteint la pression de déclenchement réglée en usine.

La soupape (E) est conçue pour prévenir des

défaillances système en décompressant celui-ci lorsque le compresseur d’air atteint un niveau préétabli. La soupape est réglée par le fabricant et ne doit pas être retirée ou modifiée de quelque manière que ce soit. CLAPET Lorsque le compresseur d’air fonctionne, le

clapet (I) est ouvert, ce qui permet à l’air comprimé d’entrer dans le réservoir d’air. Lorsque le compresseur d’air atteint la pression de déclenchement, le clapet se ferme, ce qui permet à la pression d’air de38 Français rester dans le réservoir d’air.

FILTRE D’ADMISSION D’AIR

Le filtre (A) sert à purifier l’air qui ente dans la

pompe. Pour que la pompe reçoive un flux d’air constant propre, froid et sec, le filtre doit toujours être propre et l’entrée d’air doit être exempte d’obstructions.

Le robinet de purge (F) se trouve à la

base du réservoir d’air et est utilisé pour vidanger la condensation à la fin de chaque utilisation. Consulter le chapitre Vidange du réservoir sous Entretien.

MANOMÈTRE DE RÉSERVOIR

Le manomètre de réservoir (C) indique la

pression d’air de réserve dans le réservoir.

DÉMARREUR MAGNÉTIQUE (J) (NÉCESSITENT) REMARQUE : Ces compresseurs nécessitent l’installation d’un démarreur magnétique. Les démarreurs magnétiques qui ne sonte pas montés sur le compresseur à l’usine peuvent être montés sur le mur si vous le désirez. Montez-les aussi près que possible du compresseur. Choisissez le calibre des fils, protégez-les par un tube isolant et prévoyez une protection du cir uit de câblage conformément au Code Électrique National. ROBINET À SOUPAPE / SORTIE DE DÉCHARGE D’AIR: (vendu séparément, non illustré) Ouvre et ferme le circuit de distribution d’air du compresseur. Se reporter à la rubrique Système de distribution d’air sous Installation. RÉGULATEUR (vendu séparément, pas illustré) : Pour la plupart des applications, nous recommandons l'utilisation d'un régulateur de pression d'air ou d'un épurateur d'air séparé qui relie les fonctions de réglage de l'air et(ou) d'enlèvement de l'humidité et des saletés. Se reporter à la rubrique Système de distribution d’air sous Installation.

POMPE DE COMPRESSEUR D’AIR

La pompe compresse l’air dans le réservoir d’air. L’air de travail n’est pas disponible avant que le compresseur ait augmenté la pression du réservoir d’air au-dessus de ce qui est requis à la sortie d’air. INTERRUPTEUR DE RÉENCLENCHEMENT DU DÉMARREUR MAGNÉTIQUE Si le moteur s’arrête à la suite d’une surcharge, attendez entre 10 et 15 minutes que le moteur ait le temps de refroidir. Redémarrage:

2. Laisser le moteur refroidir.

3. Enfoncez le bouton (K) de sur le

démarreur magnétique .

4. Mettre le levier Auto/Off en position de

«AUTO»(-).39 Français INSTALLATION Assemblage (Fig. 1) Sortez le compresseur d’airde sa boîte. Inspectez–le pour vous assurer qu’il n’est pas endommagé. S’i a été endommagé pen- dant le transport, référez–vous à l’étiquette de transport et déclarez les dommages aux transporteur. Faites cette démarche immédiatement étant donné les délais limites des demandes d’indemnisation. Le carton doit contenir:

• manuel de l’opérateur et manuel de pièces Vérifiez l’étiquette du numéro de série du compresseur pour vous assurer qu’il s’agit bien du modèle commandé et que la pression nominale est conforme à l’utilisation prévue.

VERTISSEMENT : Risque d’utilisation dangereuse. Saisir fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 psi.

2. Enrouler un ruban d’étanchéité sur le filetage de tuyau.

3. Raccorder le ou le tuyau à la ou aux sortie d’air (D).

IMPORTANT : Ne pas assembler de distributeurs directement sur la ou le sortie d’air (D). REMARQUE : La fixation de pièces à dégagement rapide aux sortie d’air et de bouchons à dégagement rapide aux embouts de tuyau facilite la connexion et la déconnexion des tuyau. Les pièces et les embouts à dégagement rapide sont disponibles auprès de votre dis- tributeur ou centre de réparation agréé régional.

DÉCONNEXION DES TUYAUX

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir ferme-

ment le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 psi.

2. Retirer le ou les tuyau de la ou de sortie d’air (D).

Lubrication et huile

Le fabricant a fait le plein d’huile de pompe EN usine. Vérifier le niveau d’huile de la pompe avant de l’utiliser. Consulter la rubrique Huile de la pompe du compresseur sous Entretien. Compatibilité Les outils pneumatiques et les accessoires utilisés avec le compres- seur doivent être compatibles avec des produits dérivés du pétrole. En cas d’incompatibilité probable avec des dérivés du pétrole, utiliser un filtre de canalisation d’air pour retirer l’humidité et les vapeurs d’huile du compresseur d’air. REMARQUE : Toujours utiliser un filtre de canalisation d’air pour reti- rer l’humidité et les vapeurs d’huile lors de la pulvérisation de peinture. Emplacement

• Placez le compresseur d’air dans un endroit propre, sec et bien ventilé.

• Le compresseur d’air devrait être placé à au moins 30,5 cm (12 po) de distance d’un mur ou d’autres obstructions qui pour- raient nuire au débit d’air.

• Le compresseur d’air doit être situé aussi près de la source d’alimentation électrique principale que possible pour éviter l’utilisation de câbles électriques trop longs. REMARQUE : Les câbles électriques trop longs peuvent entraîner une perte de40 Français puissance au moteur.

• Le filtre à air doit être propre et sans obstructions qui pourraient réduire le débit d’air au compresseur d’air. Environnements frais Dans les environnements souvent frais, il y a risque de formation d’hu- midité dans la pompe et de boue dans l’huile. Ceux-ci provoquent une usure prématurée des pièces mobiles. Un excès d’humidité survient principalement dans les environnements non chauffés où l’appareil est soumis à de grandes variations thermiques. On reconnaît l’humidité excessive en présence de deux signes : la formation condensation externe sur la pompe lorsqu’elle refroidit et de l’apparence « laiteuse » de l’huile du compresseur. Il est possible d’empêcher la formation d’humidité dans la pompe en augmentant la circulation d’air ou en utilisant le compresseur d’air plus longtemps.

REMARQUES À PROPOS DU BRUIT

Consulter les organismes de règlementation de votre région pour connaître les niveaux de bruit tolérés Pour réduire le bruit exces- sif, utiliser un montage antivibratile ou des atténuateurs sonores. Repositionner l’appareil ou construire une enceinte close ou des murs déflecteurs. Communiquer avec un centre de réparation D

4549 pour obtenir de l’aide. Ancrage du compresseur d'air Risque d'éclatement. Un niveau de vibrations excessif peut affaiblir le réservoir d'air et causer une explosion. Le compresseur doit être fixé de façon appropriée. Le compresseur à air DOIT être ancré à une surface plane en béton solide. Utilisez des tirefonds de 3/8 po, plots antivibratiles, et ancres pour béton. Si nécessaire, veuillez consulter un entrepre- neur agréé pour ancrer le compresseur.

Tire-fond de 3/8 po (non fourni) Plots antivi- bratiles (non fournie) Cale sous les plots antivi- bratiles (non fournie) Ancre pour béton (non fourni) Surface de pose compresseur à air sur une surface plane en béton solide. Assurez- vous que le béton est en bonne con- dition et ne com- porte ni fentes ni dommages.

2. Marquez la surface en utilisant les trous dans les pattes du

compresseur comme gabarit.

3. Percez des trous dans la surface de pose. Insérez-y les ancres

4. Alignez les trous dans la surface avec les trous dans les pattes

du compresseur d'air.

5. Placez les plots antivibratiles (non fournies) entre le sol et les

pieds du compresseur, comme illustré. Si nécessaire, utilisez des cales pour mettre l’appareil de niveau.

6. Insérez les tirefonds de 3/8 po dans les pieds du compresseur,

les plots antivibratiles puis dans les ancrages.

7. Serrez les tire-fond de 3/8 po à un couple de 9,5-13,5Nm (7-10

pi-lb). Directives de câblage

AVERTISSEMENT : Une mauvaise connexion électrique de ce

produit pourrait annuler la garantie et votre assurance contre les incendies. Faire câbler le circuit par un professionnel, comme un électricien agréé, familier avec le code électrique national actuel, ainsi qu’avec tout autre code électrique local en vigueur.41 Français

AVERTISSEMENT : Risque de chocs électriques. Une mise à la

terre électrique inappropriée peut causer des chocs électriques. Le câblage devrait être effectué par un électricien qualifié. L’électricien qualifié doit savoir ce qui suit avant de commencer le câblage :

1. Si l’ampérage de la boîte de distribution électrique est suf-

fisant. Pour savoir quelles sont les normes d’intensité et de tension de l’appareil, référez-vous à l’étiquette du numéro de série du compresseur d’air.

2. Si les câbles d’alimentation électriques ont les mêmes caracté-

ristiques électriques (tension, cycle, phase) que le moteur. Voir la plaque signalétique située sur la surface latérale du moteur pour obtenir ces renseignements. REMARQUE : Le câblage doit être de la même tension que celle indiqué sur la plaque signalétique du moteur, plus ou moins 10%. Consultez les codes locaux pour connaître les calibres de fils recommandés, la dimension des fils et la longueur maximum des fils. Des fils de dimensions trop petites créent une intensité trop élevée et une surchauffe du moteur.

AVERTISSEMENT : Le câblage électrique doit être éloigné des

surfaces chaudes, telles que le collecteur, les tubes de sortie Directives de mise à la terre Ce produit devrait être connecté à un système de câblage métallique permanent d'une borne ou d'un fil conducteur de mise à la terre du produit. Sectionneru de tension principale Installez un sectionneur de tension principale dans la conduite située entre le panneau et le compresseur. Le sectionneur doit être installé près du compresseur par commodité et sécurité. Lorsqu’il est enclenché, le compresseur se met en marche et s’arrête automatiquement selon l’impulsion de commande fournie par l’interrupteur de pression. Système de distribution d'air Risque d'éclatement. Les tuyaux en plastique ou en CPV ne sont pas conçus pour l'utilisation avec un compresseur d'air. Quoi que soit la pression nominale indi- quée, les tuyaux en plastique peuvent éclater sous la pression de l'air. N'utilisez que des tuyaux en métal pour les conduites de distribution d'air.

VERTISSEMENT : Risque d’utilisation dangereuse. Saisir fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau. S’assurer que le manomètre régulé indique 0 psi. L'illustration ci-dessous représente un système de distribution d'air typique. Voici des conseils à considérer lorsque vous montez le système de distribution d'air du compresseur d'air. REMARQUE: L’air comprimé des compresseurs d’air graissés à l’huile contiendra de la condensation d’eau et des vapeurs d’huiles. Des drains, purgeurs et filtres seront nécessaires pour fournir de l’air sans vapeurs d’eau ou d’huile pour tout vaporisateur, outil et accessoire pneumatiques requérant de l’air filtré. Lire systématique- ment les instructions relatives aux outils et accessoires pneuma-42 Français tiques utilisés.

• Utilisez des tuyaux qui sont de la même dimension que l'orifice de sortie du réservoir d'air. Des tuyaux trop petits réduisent le débit d'air.

• Si les tuyaux sont d'une longueur supérieure à 30,5 m (100 pieds), utilisez la dimension plus large suivante.

• Enterrez les conduites en dessous de la limite de gel et évitez des pochettes où l'eau de condensation peut s'accumuler et geler. Appliquez la pression avant de couvrir les conduites afin de s'assurer qu'il n'y a pas de fuites aux connexions des tuy- aux.

• Il est recommandé d’installer un couplage flexible entre le robi- net à soupape/la sortie de décharge d’air et la ligne principale de distribution d’air pour accommoder toute vibration.

• Nous recommandons l'utilisation d'un régulateur supplémen- taire pour contrôler la pression d'air. La pression d'air du rés- ervoir est normalement trop élevée pour alimenter des outils pneumatiques particuliers.

• NE PAS installer de lubrificateurs entre le réservoir et tout vapo- risateur, outil ou accessoire pneumatique requérant de l’air filtré exempt d’huile.

• Vidanger quotidiennement tout purgeur, filtre et tuyau de sale- tés. Utilisation de l’appareil (Fig. 3) Arrêt de l’appareil Réglez le levier marche/automatique/arrêt Auto/Off à la position d’arrêt «Off». Avant le démarrage

AVERTISSEMENT : Ne pas utiliser cet appareil avant d’avoir lu

et compris le mode d’emploi ainsi que l’intégralité des directives de sécurité, d’utilisation et d’entretien. OUTIL PNEUMATIQUE FILTRE / PURGEUR DE CONDENSAT FILTRE / PURGEUR DE CONDENSAT BOULE FILTRE FILTRE DE 5 MICRONS FILTRE DE 0,01 MICRON

DISTRIBUTION D'AIR Inclinez le tuyau dans le sens du débit d'air. L'eau de condensation s'écoule le long de la surface inférieure des tuyaux vers les tuyaux de vidange, empêchant ainsi l'entrée d'eau dans les conduites d'alimentation. CONDUITES D'UTILISATION D'AIR TUYAUX

DES TUYAUX ET RACCORDS MÉTALLIQUES. RACCORDS FLEXIBLES43 Français Procédures de rodage AVIS : Risque de dommages à la propriété. Le compresseur d’air peut subir d’importants dom-mages si les procédures de rodage ne sont pas suivies à la lettre. Cette procédure doit être exécutée avant d’utiliser le compresseur d’air pour la première fois et après le remplacement de la soupape de retenue ou de la pompe complète du compresseur.

1. Assurez-vous que le levier marche/automatique/arrêt Auto/

Off est en position d’arrêt «Off».

2. Vérifiez le niveau d’huile dans la pompe. Pour les instructions,

consultez les paragraphes Huile dans la section intitulée Entretien.

3. Vérifiez tout le câblage. Assurez-vous que les fils sont bien

fixés à toutes les connexions à bornes. Assurez-vous que tous les contacts se déplacent librement et qu’ils ne sont pas obstrués.

4. Ouvrez complètement le robinet de purge pour éliminer l’air

et empêcher toute accumulation de pression d’air dans le réservoir d’air au cours de la période de rodage.

5. Placez le levier Auto/Off à la position «Auto». Le compresseur

se mettra en marche.

6. Faire fonctionner le compresseur pendant 30 minutes.

Assurez-vous que le robinet de purge et toutes les conduites d’air sont ouverts pour qu’il y ait un minimum d’accumulation de pression d’air dans le réservoir. REMARQUE : Si après 30 minutes l’appareil ne fonctionne pas correctement, ARRETEZ-LE IMMÉDIATEMENT et contactez le service après-vente.

7. Assurez-vous qu’il n’y a pas de fuites d’air aux raccords des

conduites d’air ni aux connexions/tuyaux en y appliquant une solution savonneuse. Corrigez tout problème, s’il y a lieu. REMARQUE: Des fuites mineures peuvent forcer le compresseur d’air à travailler trop fort, entraînant ainsi une panne prématurée ou un rendement médiocre.

8. Vérifiez s’il y a des vibrations excessives. Réglez la hauteur

des pieds du compresseur ou ajoutez-y des cales au besoin.

9. Au bout de 30 minutes, Placez le levier Auto/Off à la position

10. Fermez le robinet de vidange en le tournant en sens horaire.

11. Déplacez l’interrupteur Auto/Off à la position de « Auto ». Le

récepteur d’air se remplira jusqu’à ce que l’appareil atteigne la pression « de rupture » et le moteur s’arrêtera ensuite. Le compresseur d’air est maintenant prêt pour l’utilisation. Avant chaque mise en marche

1. Placez le levier Auto/Off à la position « Off ».

2. Fermez le robinet à soupape/la sortie de décharge d’air.

3. Vérifiez visuellement qu’il n’y a aucune fuite au niveau des

conduites et raccords.

4. Vérifiez la soupape de sûreté. Se reporter à la rubrique

Vérification de la soupape de sûreté sous Entretien.

5. Raccordez le boyau et les accessoires.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

AVERTISSEMENT : Risque d’utilisation dangereuse. N’utilisez

pas les accessoires endommagés ou portés. REMARQUE: Un régulateur DOIT être installé lorsqu’on utilise des accessoires conçus pour une pression inférieure à 135psi. REMARQUE : Le boyau ou l’accessoire doit être muni d’une fiche44 Français à connexion rapide si la sortie d’air est équipée d’une douille à connexion rapide.

AVERTISSEMENT : Risque d’éclatement. Une pression d’air

trop élevée conduit à un risque dangereux d’éclatement. Vérifiez la pression nominale maximum du fabricant pour tous les outils pneumatiques et accessoires utilisés. La pression de sortie du régulateur ne doit jamais excéder la pression nominale maximum. ATTENTION : Risque d’utilisation dangereuse. L’air comprimé de l’appareil pourrait contenir de l’eau condensée et des brumes d’huile. Ne pas vaporiser de l’air non filtré sur un article que l’humidité pourrait endommager. Certains outils ou dispositifs pneumatiques pourraient requérir de l’air filtré. Lire les directives pour l’outil ou le dispositif pneumatique. Mise en marche

1. Placez le levier Auto/Off à la position « Auto » et attendez

jusqu'à ce que la pression augmente. Le moteur s'arrêtera lorsque la pression dans le réservoir atteint la «pression de rupture».

2. Lorsque la pression du réservoir atteint la pression de

«rupture», ouvrir le robinet à soupape/sortie de décharge d’air.

AVERTISSEMENT : Risque d’éclatement. Si n’importe quel

bruit ou vibration peu commun est noté, arrêtez le compresseur immédiatement et faites-vérifier le par un technicien qualifié de service. Le compresseur d’air est maintenant prêt pour l’utilisation. Arrêt (Fig. 1)

1. Mettre l’interrupteur Auto/Arrêt (L) en position d’ARRÊT.

REMARQUE : Si l’utilisation du compresseur est terminée, suivre les étapes 2 à 6.

2. Retirer le tuyau et l’accessoire.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

3. Purger le réservoir d’air,

consulter la rubrique Purger le réservoir d’air sous Entretien . S’assurer que le manomètre du réservoir d’air affiche 0 psi.

AVERTISSEMENT : Risque d’éclatement. Purger le réservoir

d’air quotidiennement. L’eau se condensera dans le réservoir d’air. Si l’eau n’est pas vidangée, elle corrodera et affaiblira le réservoir d’air, provoquant ainsi un risque de rupture du réservoir d’air.

4. Laisser refroidir le compresseur.

5. Nettoyer le compresseur d’air avec un chiffon et le ranger dans

OUVERT FERMÉ FIG. 3 OFF AUTO45 Français un endroit sûr sans risque de gel. Programme d’entretien Procédure Quotidienne Hebdomadaire Mensuellement ou toutes les 50 heures 1 an ou 200 heures Se reporter à l’étiquette d’avertissement sur le réservoir Vérification de la soupape de sûreté

Inspecter le filtre à air

Vidange du réservoir d’air

Vérification du niveau d’huile de la pompe

Inspection de fuite d’huile

Inspection de la courroie d’entraînement

Vérification de la tension de la courroie d’entraînement

Vérification de l’alignement de la poulie/volant

Recherche de bruits ou de vibrations inhabituels

Vérification des fuites d’air

Nettoyage de la partie externe du compresseur

Mettre le réservoir hors service

• Pour trouver des fuites d’air, appliquer une solution d’eau savonneuse autour des joints. Alors que le compresseur développe la pression et que l’accumulation de pression cesse, rechercher toute trace de bulles d’air. ** Veuillez vidanger l’huile de la pompe après les 20 premières heures de fonctionnement. Par la suite, vidanger l’huile à tous les 200 heures de fonctionnement ou une fois l’an selon la première éventualité. Utilisez une huile completement synthetique et sans detergent pour compresseur d'air. + Vidange plus fréquente sous conditions poussiéreuses ou humides ++ Pour plus d’informations, composer le 1-888-895-4549

AVERTISSEMENT :Risque d’utilisation dangereuse. L’appareil

commence automatiquement à fonctionner lorsqu’il est mis en marche. Lors de l’entretien, vous pourriez vous exposer à des sources de tension, d’air comprimé ou à des pièces en mouvement. Des blessures pourraient ainsi survenir. Avant de faire tout entretien ou toute réparation, débranchez la source d’alimentation du compresseur et laissez s’échapper toute la pression d’air. Pour assurer au compresseur d’air une opération efficace et une durée de vie plus longue, un horaire d’entretien périodique devrait être élaboré et suivi. L’horaire d’entretien périodique suivant s’applique à un appareil dans des conditions normales d’utilisation et étant utilisé quotidiennement. Au besoin, cet horai- re peut être modifié pour convenir aux conditions d’utilisation de votre compresseur. Ces modifications dépendront du nombre d’heures d’opération et de l’environnement de travail. Les com- presseurs placés dans des environnements très sales et(ou) très hostiles exigeront que toutes les vérifications d’entretien soient effectuées plus fréquemment.46 Français REMARQUE : Pour voir l’emplacement des commandes, voir la section Utilisation. Vérication de la soupape de sûreté (g. 1)

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le la

tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher (consulter la rubrique Surfaces chaudes de la figure 2). Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

AVERTISSEMENT : Risque d’éclatement. Si la soupape de sûreté

ne fonctionne pas correctement, il peut se produire une surpressu- risation, causant ainsi la rupture du réservoir d’air ou une explosion.

AVERTISSEMENT : Risque provenant des objets projetés en

l’air. Toujours utiliser de l’équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3) munie d’écrans latéraux lors. Avant de mettre en marche le compresseur, tirez sur la bague de la soupape de sûreté pour vous assurer que la soupape fonc- tionne librement. Si la soupape est coincée ou ne fonctionne pas bien, il faut la remplacer par une soupape du même type. Vérication des éléments du ltre d’air

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le

postrefroidisseur, la tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher (consulter la rubrique Surfaces chaudes de la figure 2). Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil. Un filtre à air encrassé ne permettra pas au compresseur de fonctionner à sa pleine capacité. Assurez-vous que le filtre à air est propre en tout temps.

1. Assurez-vous que le levier marche/automatique/arrêt Auto/Off

est en position d’arrêt «Off».

3. Retirer l’écrou à oreilles (L).

4. Retirer la protection extérieure en

et la remplacer si elle est sale ou remplie de peinture.

6. Replacer la protection extérieure

en métal sur la cartouche filtrante.

7. Fixer à l’aide de l’écrou à oreilles.

ATTENTION : Risque d’utilisation dangereuse. Ne pas utiliser sans le filtre d’admission d’air. Vidange du réservoir d’air (g. 3)

AVERTISSEMENT : Risque d’utilisation dangereuse. Risque

associé au bruit. Les réservoirs d’air contiennent de l’air sous haute pression. Éloigner le visage [ANSI Z87.1 (CAN/CSA Z94.3)] et toutes autres parties du corps de l’orifice de vidange. Porter des lunettes de sécurité lors de la vidange car il y a risque de projection de débris au visage.

AVERTISSEMENT : Risque associé au bruit. Utiliser une

protection auditive [ANSI S12.6 (S3.19)] car le flux d’air sortant est strident en cours de vidange. REMARQUE : Tous les systèmes de compression d’air génèrent des condensats qui s’accumulent à un point de vidange (par ex., réservoir, filtre, dispositifs de postrefroidissement ou sécheur). Le condensat contient de l’huile lubrifiante ou des substances contrôlées, ou les deux, et doivent être éliminés conformément aux lois et règlements municipaux, provinciaux, territoriaux et fédéraux.47 Français

1. Placez le levier Auto/Off à la position « Off » et débranchez

2. Tirez l’anneau de la soupape de sûreté pour permettre à l’air de

purger du réservoir jusqu’à ce que la pression dans le réservoir se situe à environ 20 lb/po

. Relâchez l’anneau de la soupape de sûreté.

3. Vidangez l’eau du réservoir en ouvrant le robinet de vidange.

(Tournez dans le sens contraire des aiguilles d’une montre) situé en bas du réservoir.

AVERTISSEMENT : Risque d’éclatement. L’eau dans le réservoir

d’air peut condenser. Si l’eau n’est pas vidangée, cela risque de corroder et d’affaiblir le réservoir d’air, produisant ainsi un risque de rupture du réservoir d’air. AVIS : Risque de dommages à la propriété. L’eau qui est purgée du réservoir d’air pourrait contenir de l’huile et de la rouille. Ces derniers risquent de tacher.

4. Une fois la vidange de l’eau terminée, fermez le robinet de

vidange (tournez dans le sens des aiguilles d’une montre). Le compresseur d’air peut maintenant être rangé. REMARQUE : Si le robinet de vidange à l’égout est obstrue, laissez s’échapper complètement la pression d’air. Le robinet de vidange pourra alors être retirée, nettoyée et remise en place. Huile de la pompe du compresseur (g. 4) AVIS : Risque de dommages à la propriété. Utiliser uniquement de l’huile pour compresseur d’air. Ne pas utiliser d’huiles moteur multi- grades dans les compresseurs d’air comme le 10W30. Elles laissent des dépôts de carbone dans des composants essentiels, réduisant ainsi les performances et la durée de vie du compresseur. REMARQUE : Utilisez une huile complètement synthétique et sans détergent pour compresseur d'air. REMARQUE : Remplissez lentement le carter jusqu’au haut du trou de remplissage. La capacité du carter est de 104 onces fluides (3,08 L). Vérification

1. Le niveau d’huile devrait se situer au milieu du voyant (O).

2. Retirez le bouchon de remplissage d’huile (G) et, si nécessaire,

ajoutez lentement de l’huile jusqu’à ce que le niveau se situe au milieu du voyant. Changement

AVERTISSEMENT : Purgez le réservoir pour libérer la pression

d’air avant de retirer le bouchon de remplissage d’huile ou le bouchon de vidange d’huile.

1. Retirez le culot du trou de remplissage d’huile (G).

2. Retirez le culot de vidange de l’huile (H) et vidangez l’huile dans

un contenant approprié.

3. Remettez en place le culot de vidange d’huile (H) et resserrez-

4. Ajoutez lentement de l’huile pour compresseurs jusqu’à ce

que le niveau se situe au milieu du voyant (O). REMARQUE : En remplissant le carter, l’huile circule très lentement dans la pompe. Si elle est versée trop rapidement, elle semblera déborder et le carter semblera plein alors qu’il ne l’est pas. AVIS : Risque de dommages à la propriété. Un réservoir trop plein d’huile provoquera une défaillance prématurée du compresseur. Ne pas remplir plus que nécessaire.

5. Replacer la jauge graduée/bouchon (G) du réservoir d’huile de

la pompe et serrer solidement.48 Français P = PleinQ = AjoutezH = BouchonO = Verre de vue de niveau d’huilleG = Bouchon de l’orifice de remplissage d’huille Fig. 4

Remplacement de la courroie (Fig. 1)

AVERTISSEMENT : Cet appareil se met automatiquement.

TOUJOURS arrêter le pouvoir disjoncteur principal, et purger toute la pression du système avant l 'entretien du compresseur, et lorsque le compresseur n'est pas utilisé. Ne pas utiliser l'appareil sans les protections ou carter de courroie. des blessures graves en cas de contact avec les pièces mobiles. Surfaces chaudes. Risque de brûlure. Le la tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher (consulter la rubrique Surfaces chaudes de la figure 2). Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

1. Placez le levier Auto/Off à la position « Off » , Veillez à ce que

le sectionneur de tension principale soit HORS et libérez tout l’air pressurisé du réservoir d’air.

2. Retirez la face avant du garde-courroie en retirant les vis (R)

à l’aide d’un tournevis Torx T25 bits.

la pompe sur la selle.

4. Desserrez les vis de

fixation du moteur et glissez le moteur vers le compresseur d’air.

5. Enlevez la courroie et

remplacez-la par une courroie neuve.

6. Voir Réglage de la

tension de la courroie avant de serrer les pièces de fixation du moteur. Réglage la tension de la courroie

1. Glissez le moteur à la position originale et alignez-le avec la

marque que vous avez Force descendante Déflexion faite auparavant sur la selle.

2. Serrez les deux vis

de fixation externes du moteur juste assez pour maintenir le moteur en place et pour permettre la vérification de l’alignement de la poulie et du volant.

3. La courroie devrait avoir une déflexion de 4,8 mm (3/16 po) au

milieu, entre la poulie et le volant, quand un poids de 4,6 kg

Q49 Français (10 lb) est appliqué au point de mi-chemin.

4. Une fois que la bonne tension de courroie est obtenue,

serrez les quatre vis de fixation du moteur. Couple à 27,1– 33,9Nm (20–25 livres-pied.). REMARQUE : Une fois que la poulie du moteur a été déplacée de sa position d’origine réglée à l’usine, les rainures du volant et de la poulie doivent être alignées jusqu’à 1,6 mm (1/16 po) pour éviter une usure excessive de la courroie. Vérifiez l’alignement en exécutant la procédure suivant d’alignement de la poulie et du volant-moteur. Alignement de la poulie et du volant-moteur Une fois que la poulie du moteur a été déplacée de sa position d’origine réglée à l’usine, les rainures du volant et de la poulie doivent être alignées jusqu’à 1,6mm (1/16 po) pour éviter une usure excessive de la courroie. Le volant et la poulie du compresseur d’air doivent être alignés (sur un même plan) jusqu’à 1,6 mm (1/16 po pour assurer que la courroie repose bien dans les rainures du volant. Pour vérifier l’alignement, suivez les étapes suivantes :

1. Placez le levier Auto/Off à la position « Off » , Veillez à ce que

le sectionneur de tension principale soit HORS et libérez tout l’air pressurisé du réservoir d’air.

3. Placez une règle sur

l’extérieur du volant et de la poulie du moteur.

4. Mesurez la distance

entre le rebord de la courroie et la règle aux points A1 et A2 de l’illustration. La différence entre les mesures ne doit pas dépasser 1,6 mm (1/16 po).

5. Si la différence est supérieure ou inférieure à 1,6mm (1/16 po),

desserrez la vis de fixation fixant la poulie du moteur à l’arbre et réglez la position de la poulie sur l’arbre jusqu’à ce que les mesures A1 et A2 ne soient plus qu’à 1,6mm (1/16 po) l’une de l’autre.

6. Resserrez la vis de fixation de la poulie du moteur.

7. Effectuez une inspection visuelle de la poulie du moteur pour

vous assurer qu’elle est bien perpendiculaire à l’arbre moteur. Les points B1 et B2 de l’illustration devraient sembler égaux. S’ils ne le sont pas, desserrez la vis de fixation de la poulie du moteur et égalisez les points B1 et B2 en vous assurant de ne pas nuire à l’alignement de la courroie que vous avez effectué à l’étape2.

8. Resserrez la vis de fixation de la poulie du moteur. Couple à

7,9-11,3Nm (70-100 in-lbs).

9. Remettez en place le garde-courroie.

Soupapes d’admission et d’échappement de la pompe du compresseur d’air Une fois par année, faites appel à un technicien qualifié pour vérifier les soupapes d’admission et d’échappement de la pompe du compresseur d’air. Inspection des conduites d’air et des raccords pour des fuites

1. Placez le levier Auto/Off à la position « Off » , Veillez à ce que le

sectionneur de tension principale soit HORS et libérez tout l’air pressurisé du réservoir d’air.

2. Appliquez une solution savonneuse à tous les raccords, con-

nexions et tuyaux des conduites d’air.

3. Éliminez toutes les fuites trouvées.50

Français IMPORTANT: Même des fuites mineures peuvent forcer le compresseur d’air à travailler trop fort, entraînant ainsi une panne prématurée ou un rendement médiocre. Boulons de la tête du compresseur - serrage Les boulons de la tête du compresseur doivent être maintenus à un couple de serrage approprié. Vérifiez le couple de serrage des boulons après les cinq premières heures d’utilisation. Resserrez au besoin. Couple à 32-37Nm (43,4-50,2pi-lbs.). Réparations et Réglages TOUT ENTRETIEN OU TOUTE RÉPARATION NONMENTIONNÉS ICI DOIVENT ÊTRE EFFECTUÉS PAR UN TECHNICIEN QUALIFIÉ.

AVERTISSEMENT : Risque d’utilisation dangereuse. L’appareil

commence automatiquement à fonctionner lorsqu’il est mis en marche. Lors de l’entretien, vous pourriez vous exposer à des sources de tension, d’air comprimé ou à des pièces en mouvement. Des blessures pourraient ainsi survenir. Avant de faire tout entretien ou toute réparation, débranchez la source d’alimentation du compresseur et laissez s’échapper toute la pression d’air. Remplacement ou nettoyage de la soupape de retenue

1. Laissez s’échapper toute la pression du réservoir. Voir Vidange

du réservoir dans la section Entretien.

2. Placez le levier Auto/Off à la position « Off » , Veillez à ce que

le sectionneur de tension principale soit HORS et libérez tout l’air pressurisé du réservoir d’air.

3. À l’aide d’une clé réglable, desserrez l’écrou du tube de

sortie au niveau du réservoir d’air et de la pompe. Éloignez soigneusement le tube de sortie de la soupape de retenue.

4. À l’aide d’une clé réglable, desserrez l’écrou du tube de

décharge de pression au En position fermée, le disque est visible. En position ouverte, rien n'est visible. Tournevis niveau du réservoir d’air. Éloignez soigneusement le tube de décharge de pression de la soupape de retenue.

5. À l’aide d’une clé ouverte

de 7/8 po, dévissez la soupape de retenue (en tournant dans le sens contraire des aiguilles d’une montre). Notez l’orientation pour l’assemblage plus tard.

6. À l’aide d’un tournevis, poussez doucement le disque de

soupape vers le haut et vers le bas. REMARQUE: Le disque de soupape devrait se déplacer librement vers le haut et vers le bas sur un ressort qui retient le disque de soupape en position fermée. Si cela n’est pas le cas, la soupape de retenue doit être nettoyée ou remplacée.

7. Nettoyez ou remplacez la soupape de retenue. Utilisez un

solvant, tel qu’un décapant de peinture ou de verni, pour nettoyer la soupape de retenue.

8. Appliquez un produit d’étanchéité sur les filets de la soupape

de retenue. Réinstaller la soupape (en tournant dans le sens des aiguilles d’une montre).

9. Remettez en place le tube de décharge de pression et serrez

10. Remettez en place le tube de sortie et serrez les écrous.

11. Effectuez la procédure de rodage. Voir la partie intitulée

Procédures de rodage de la section sur l’utilisation.51 Français Service d’entretien additionnel Le démontage ou un entretien du compresseur d’air au-delà de ce qui est indiqué dans ce guide ne sont pas recommandés. Si un entretien plus poussé est requis, communiquez avec le Centre de service sous garantie autorisé le plus proche. Accessoires Les accessoires recommandés pour votre outil peuvent être achetés auprès du distributeur local ou d’un centre de réparation agréé. Si vous avez besoin d’assistance pour trouver un accessoire pour votre outil, veuillez composer le 1-888-895-4549 ou visiter notre site Web à www.dewalt.com.

AVERTISSEMENT : l’utilisation de tout autre accessoire non

recommandé avec cet outil pourrait s’avérer dangereuse. Utiliser uni- quement des accessoires de classement égal ou supérieur à celui de la compresseur d’air. Information sur les réparations Veuillez recueillir les informations suivantes pour tous les appels au Service à la clientèle : Numéro du modèle ____________ Numéro de série _____________ Date et lieu de l’achat _____________________________________ Réparations Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les répara- tions, l’entretien et les réglages doivent être réalisés par un centre de réparation en usine D

WALT, un centre de réparation agréé D

WALT ou par d’autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques. Garantie limitée La Fabricant garantit de la sont garantis à partir de la date d’achat. Garantie limitée de DEUX (2) ANS sur tous les compresseurs lubriés à l’huile Garantie limitée d’UN (1) AN sur tous les compresseurs sans huile. La Fabricant réparera ou remplacera, à ses frais, à la discré- tion de la Fabricant, tout défaut pour vice de matière ou de fabrication. Pour toute information complémentaire relative à la couverture de la garantie et aux réparations prises en charge par celle-ci, veuillez appeler le 1-(888)-895-4549 ou vous rendre sur le site dewalt.com. Cette garantie ne s’applique pas aux accessoires, ou à tout dommage causé par des répa- rations effectuées ou tentées par un tiers. Cette garantie ne s’applique pas aux marchandises vendues par la Fabricant qui ont été fabriquées par une autre compagnie, et identiées comme telles, comme l’essence pour les moteurs. La garan- tie de son fabricant, si existante, sera alors applicable. TOUT DOMMAGE, PERTE OU DÉPENSE ACCESSOIRE, INDIRECT OU IMMATÉRIEL POUVANT RÉSULTER DE TOUT DÉFAUT,

DÉFAILLANCE OU DYSFONCTIONNEMENT DU PRODUIT

N’EST PAS COUVERT PAR CETTE GARANTIE. Certains états n’autorisent aucune exclusion ou limitation de garantie contre tout préjudice accessoire ou indirect, aussi il se peut que la limitation ou l’exclusion susdite ne vous soit pas appli- cable. TOUTE GARANTIE IMPLICITE, Y COMPRIS DE QUALITÉ MARCHANDE OU D’ADÉQUATION DANS UN BUT PARTICULIER, EST LIMITÉE À UN AN À COMPTER DE LA DATE D’ACHAT. Certains états n’autorisent aucune limitation quant à la durée de toute garantie implicite, aussi il se peut que l’exclusion susdite ne vous soit pas applicable. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénécier d’autres droits variant d’un territoire à l’autre.52 Français Ce à quoi la Fabricant s’engage : (la Fabricant) s’engage à couvrir les pièces et la main-d’oeuvre requises an de remédier aux défauts importants constatés dans les matériaux ou dans la main-d’oeuvre au cours de la première année suivant l’acqui- sition, sous réserve de ce qui suit. Les pièces utilisées pour la réparation des unités complètes ou des accessoires sont garanties pendant ce qui reste de la période de garantie initiale. Qu’est-ce qui n’est pas couvert par cette garantie? L’incapacité de l’acheteur au détail initial d’installer, d’entrete- nir et d’exploiter cet équipement conformément aux pratiques industrielles normales. Les modications apportées au produit ou le bricolage effectué sur ses composants, ou le manque- ment à se conformer aux recommandations spéciques de la Fabricant énoncées dans le manuel de l’utilisateur, rendront cette garantie nulle et non avenue. La Fabricant rejette toute responsabilité pour les réparations, remplacements ou ajustements à l’équipement ou pour tous coûts reliés au travail effectués sur l’équipement par l’acheteur sans l’autorisation préalable écrite de la Fabricant. Les effets de la corrosion, de l’érosion, des conditions environnementales ambiantes, des défauts de nature supercielle et les matériaux requis pour la maintenance de routine sont expressément exclus de cette garantie. Les matériaux requis pour la maintenance de routine tels que l’huile, les lubriants et les ltres à air, ainsi que les changements d’huile, de ltres à air, de tension de courroie, etc. font partie de la responsabilité de l’utilisateur. Parmi les exclu- sions supplémentaires, il faut ajouter les dommages liés au transport, les défaillances liées à la négligence, aux accidents ou à une mauvaise utilisation, les moteurs à induction alimentés par un alternateur, les fuites d’huile, les fuites d’air, la consommation d’huile, les raccords qui fuient, les boyaux, les robinets d’évacuation d’air, les soupapes de purge et les tuyaux de transfert.

• Les composants suivants sont considérés comme des équipements sujets à usure normale et ne sont donc couverts que pendant un an après leur vente : courroies, poulies, volants, clapets de non-retour, manostats, déchargeurs à air, manettes d’accélération, moteurs électriques, balais, régulateurs, joints toriques, manomètres, tubes, conduits, raccords, attaches, roues, porte-outils à attache rapide, garnitures, joints d’étanchéité, logements de ltre à air, segments de piston, biellettes de liaison et joints de piston.

• Les charges de main-d’oeuvre, d’appels de service et de déplacements ne sont pas couvertes au-delà de la première année suivant l’acquisition pour les compresseurs xes (compresseurs sans poignées et sans roues). Les réparations nécessitant des heures supplémentaires, des taux et tarifs de n de semaine ou toute autre charge excé dant le tarif standard de travail en atelier ne sont pas couvertes.

• Temps requis pour la formation d’orientation an de permettre au centre de service d’obtenir accès au produit, ou du temps supplémentaire pour cause de sortie inadéquate.

• Les dommages causés par une tension incorrecte, un câblage inapproprié ou l’installation du compresseur par quelqu’un d’autre qu’un électricien professionnel agréé rendront la garantie nulle et non avenue.

• Les dommages causés par un entretien inadéquat du ltre.

• L’usure de la pompe ou l’endommagement d’une valve causé par l’emploi d’un lubriant contre-indiqué.

• L’usure de la pompe ou un dommage causé par une contamination d'huile.53 Français

• L’usure de la pompe ou l’endommagement d’une valve causé par le non-respect des directives d’entretien correctes.

• L’utilisation sans huile ou avec un niveau d’huile insufsant.

• Les moteurs à essence, si le produit est équipé d’un tel moteur : se reporter au manuel d’utilisation du moteur pour la couverture de la garantie spécique du fabricant du moteur. Pièces achetées séparément : la garantie pour les pièces achetées séparément, telles que les pompes, les moteurs, etc. s’applique comme suit : À compter de la date d’achat

• Toutes les pompes à un étage ou à deux étages 1 an

• Moteurs électriques 90 jours

• Moteur/pompe universel(le) 30 jours

• Toute autre pièce 30 jours

• Aucune autorisation de retour ne sera accordée pour les composants électriques une fois qu’ils sont installés. Comment obtenir du service? An d'être admissible au service sous garantie, vous devez être l'acheteur original au détail, et de fournir une preuve d'achat de l'un des concession- naires de la Fabricant, des distributeurs ou magasins de vente au détail. Compresseurs portatifs ou des pièces doivent être livrées, ou expédiés, au Centre de service agréé le plus proche. Tous les frais de transport et les frais associés de voyage doivent être pris en charge par le consommateur. S'il vous plaît appelez notre numéro sans frais 1-888-895-4549 pour une assistance. CETTE GARANTIE VOUS ACCORDE DES DROITS LÉGAUX SPÉCIFIQUES ET VOUS POUVEZ BÉNÉFICIER D’AUTRES DROITS EN FONCTION DE L’ÉTAT OÙ CELLE-CI S’APPLIQUE. LA FABRICANT N’OFFRE AUCUNE AUTRE GARANTIE NI REPRÉSENTATION DE QUELQUE SORTE QUE CE SOIT, EXPRESSE OU IMPLICITE, EXCEPTION FAITE DE LA PROPRIÉTÉ. TOUTES LES GARANTIES IMPLICITES, EN

À L’UNE QUELCONQUE DES GARANTIES ET À

• L’ENSEMBLE DE CELLES-CI, À D’AUTRES CONTRATS, À LA NÉGLIGENCE OU À D’AUTRES DÉLITS CIVILS, EST EXCLUE CONFORMÉMENTAUX CLAUSES D’EXCLUSION DE LA LOI.54 Français Guide de dépannage Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L’opérateur ou le personnel d’entretien peut exécuter certaines mesures correctives, d’autres exigent l’assistance d’un technicien D eWALT qualifié ou du distributeur. Problème Code Fuites d’air p. 1
• Fuites d’air dans le réservoir d’air ou dans les soudures du réservoir d’air p. 2
• Fuites d’air entre la tête et la plaque porte-soupapes p. 3
• Fuites d’air à la soupape de sûreté p. 4
• Le compresseur ne fournit pas la quantité d’air requise pour le fonctionnement d’accessoires p. 1
• , 5, 6, 7, 9, 10 Admission d’air restreinte p. 9
• Huile dans l’air évacué p. 9
• , 19, 31 Cliquetis p. 4
• , 10, 11, 12, 13, 14 Usure excessive de la courroie p. 10
• , 11, 14, 15 Sifflement p. 10
• Humidité présente dans le carter de la pompe p. 1
• , 3, 8, 17, 18, 19, 20, 21, 22 Appel de courant excessif p. 14
• , 23, 24 Le compresseur ne démarre pas quand il fait froid p. 17
• , 31, 32 Le compresseur cale p. 25
• , 26, 27 Surchauffe , 30, 3155 Français Codes de dépannage p. 24

CODE CAUSE POSSIBLE POSSIBLE SOLUTION

1 Les raccords de tube ne sont pas assez serrés Serrer les raccords qui émettent un sifflement de fuite d’air. Contrôler les raccords avec une solution d’eau savonneuse. NE SERREZ PAS TROP. 2 Réservoir d’air défectueux Le réservoir d’air doit être remplacé. Ne pas réparer la fuite.

AVERTISSEMENT : Risque d’éclatement. Ne pas percer

le réservoir d’air, ni le souder ou le modifier de quelque manière qui soit. Ces interventions l’affaibliront. Le réser- voir risque de rompre ou d’exploser. 3 Joints d’étanchéité fuyants Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

WALT. 4 Soupape de sûreté défectueuse Faites fonctionner la soupape manuellement en tirant sur la bague. Si la soupape fuit toujours, la remplacer. 5 Utilisation excessive prolongée de l’air Diminuer la quantité d’air utilisée. 6 Le compresseur ne dispose pas de la capacité adéquate pour l’utilisation d’accessoires Vérifier les exigences d’air de l’accessoire. Si elles sont supérieures au CFM ou à la pression fournie par le com- presseur d’air, un compresseur de plus grande capacité est requis pour l’utilisation de l’accessoire. 7 Trou dans le boyau Vérifiez et remplacez-le au besoin. 8 L’appareil fonctionne dans des conditions humides ou fraîches Déplacer l’appareil dans un endroit sec bien aéré. 9 Filtre d’admission d’air obstrué Nettoyer ou remplacer le filtre d’admission d’air. 10 Courroie lâche Contrôler la tension de la courroie, consulter la rubrique Réglage de la tension de la courroie sous Entretien.56 Français

CODE CAUSE POSSIBLE POSSIBLE SOLUTION

11 Poulie lâche Serrer les vis de calage de la poulie à un couple de 9,6 à 10,2 Nm (85 à 90 po-lb). 12 Volant lâche Serrer la vis du volant à un couple de 20,0 à 24,4 Nm (14 à 18 pi-lb).

Accumulation de carbone dans la pompe Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

Courroie trop serrée Contrôler la tension de la courroie, consulter la rubrique Réglage de la tension de la courroie sous Entretien.

Mauvais alignement de la poulie Consulter la rubrique Alignement de la poulie-moteur/ volant sous Entretien.

Huile de la pompe est faible Ajouter à la pompe d’huiles completement synthé- tiques sans détergent pour compresseur d’air. Consulter la rubrique Huile de la pompe du compresseur sous Entretien.

Utilisation d’huile détergente dans la pompe Vidanger l’huile et recharger la pompe avec un d’huile synthétiques sans détergent pour compresseur d’air.

Cycles de travail extrêmement léger Utiliser l’appareil pour des cycles de travail plus prolongés. On recommande de l’utiliser à plein régime de 50 % à 75 % de son temps de fonctionnement et au ralenti pour les autres 25 %.

Segments de pistons endommagés ou usés Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

Cylindre ou piston endommagé ou usé Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

Fini du cylindre du compresseur est usé Communiquer avec un centre de réparation en usine de

eWALT ou un centre de réparation agréé D

Eau présente dans l’huile de la pompe VVidanger l’huile et recharger la pompe avec d’huile completement synthétiques sans détergent pour compresseur d’air.

Tension insuffisante/surcharge du moteur Vérifiez que l’alimentation est adéquate et que le compresseur est branché sur un circuit séparé. Vérifiez que le compresseur est branché sur son propre circuit. Si une rallonge est utilisée, essayez sans utiliser la rallonge. Si le compresseur est branché sur un circuit protégé par un fusible, utilisez des fusibles temporisés à double élément (Buss Fusetron de type «T» seulement).

Passages d’air colmatés Inspectez et remplacez les tubes de transfert ou la soupape d’arrêt, selon les besoins.

Tension insuffisante vers le moteur Fournissez une puissance adéquate.

Soupape d’arrêt défectueuse Remplacez la soupape d’arrêt.

Grippage de la pompe Communiquer avec un centre de réparation en usine de

eWALT ou un centre de réparation agréé D

Niveau d’huile trop élevé Ramenez au niveau correct. Consulter la rubrique Huile de la pompe du compresseur sous Entretien.

Mauvaise aération Placez le compresseur dans un endroit frais, sec et bien aéré, à une distance de 30 cm (12 po.) du mur le plus proche.

Surfaces de refroidissement sales Nettoyez entièrement toutes les surfaces de refroidissement.

Trop de pression de refoulement dans le réservoir Ouvrez le robinet de purge quand vous mettez en marche le moteur.

Le compresseur est trop froid Placez le compresseur dans un endroit plus chaud.58 Français Glossaire CFM : Pieds cubes par minute ; une unité de mesure de débit d’air. SCFM : pied cube par minute (standard), une unité de mesure du soufflage. PSI : livres par pouce carré, une unité de mesure de pression. Pression d’enclenchement: Point de pression bas réglé en usine qui met en marche le moteur de la pompe pour remettre sous pression l’air dans le réservoir. Pression de déclenchement: Point de pression haut réglé en usine qui arrête le moteur de la pompe et la hausse de pression dans le réservoir au-delà d’un certain niveau. Bien aéré: Qualifie un endroit où les gaz d’échappement ou les vapeurs sont remplacés par de l’air frais. Circuit réservé: Circuit électrique réservé exclusivement au com- presseur d’air. ASME: American Society of Mechanical Engineers (Société amé- ricaine des ingénieurs mécaniciens). Indique que les composants sont fabriqués, testés et examinés selon les normes définies par l’ASME. CSA: L’association canadienne de normes Indique que les produits qui font avoir examinée cette ins- cription avoir été fabriquée, testée et aux normes qui sont fixées par CSA. L’association canadienne de normes (Etats-Unis) Indique que les produits qui font avoir fabriqué cette inscription, testé et examiné aux normes qui sont fixées par CSA. Ces produits se conforment également à la norme 1450 d’cU.l.. Code Californien : l’appareil pourrait être conforme au code de la Californie 462 (l) (2)/(M) (2). L’étiquette de spécifications/modèle est apposée sur le côté du réservoir d’air des appareils qui sont conformes au code californien.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-888-895

• Never weld on or repair tank—replace by authorized dealer. Risque d’éclatement—Ne pas régler le régulateur à une pression de sortie supérieure à la pression maxi- male des accessoires. Utilisez uniquement les pièces de circulation d’air recommandées et acceptables pour les pressions de pas moins de 200 psi. • Les réservoirs affaiblis par la rouille peuvent exploser et entraîner la mort ou de graves bless ures et provoquer d’importants dommages. Vidanger l’eau de condensation du rés- ervoir après chaque utilisation afin de réduire la corro- sion. • Ne jamais souder ni réparer le réservoir - faire remplacer celui-ci par un centre de service agréé. Riesgo de explosión—No ajuste el regulador de manera que la presión de salida sea mayor que la presión máxima marcada del accesorio. Utilice partes de tratamiento de aire recomendadas y aceptables para presiones no menos de 200 psi. • La corrosión debilita el tanque, puede causar una explosión y daños materiales graves o lesiones graves o fatales. Drene el agua condensada del tanque después de cada uso para reducir la cor- rosión. • Nunca solde ni repare un tanque, reemp- lácelo en un centro de servicio autorizado.

WARNING AVERTISSEMENT ADVERTENCIA

Risk of fire or explosion—Do not spray a flammable liquid in a confined area or towards a hot surface. • Spray area must be well ventilated. • Do not smoke while spraying or spray where spark or flame is present. Keep compressors as far from spraying area as possible. • Arching parts—Keep compressor at least 20 feet away from explosive vapors, such as when spraying with a spray gun. Risque d’incendie ou d’explosion—Ne pas pulvé- riser de liquide inflammable dans un endroit confiné ou vers une surface chaude. • La zone de pulvérisa- tion doit être correctement ventilée. • Ne pas fumer pendant la pulvérisation et ne jamais pulvériser en présence d’étincelles ou de flammes. Laissez le compresseur le plus loin éloigné possible de la zone de pulvérisation.

Prévenir la corrosion en drainant toute humidité du réservoir après chaque usage.

• Never weld on or repair tank—replace by authorized dealer. Risque d’éclatement—Ne pas régler le régulateur à une pression de sortie supérieure à la pression maxi- male des accessoires. Utilisez uniquement les pièces de circulation d’air recommandées et acceptables pour les pressions de pas moins de 200 psi. • Les réservoirs affaiblis par la rouille peuvent exploser et entraîner la mort ou de graves bless ures et provoquer d’importants dommages. Vidanger l’eau de condensation du rés- ervoir après chaque utilisation afin de réduire la corro- sion. • Ne jamais souder ni réparer le réservoir - faire remplacer celui-ci par un centre de service agréé. Riesgo de explosión—No ajuste el regulador de manera que la presión de salida sea mayor que la presión máxima marcada del accesorio. Utilice partes de tratamiento de aire recomendadas y aceptables para presiones no menos de 200 psi. • La corrosión debilita el tanque, puede causar una explosión y daños materiales graves o lesiones graves o fatales. Drene el agua condensada del tanque después de cada uso para reducir la cor- rosión. • Nunca solde ni repare un tanque, reemp- lácelo en un centro de servicio autorizado.

WARNING AVERTISSEMENT ADVERTENCIA

Risk of fire or explosion—Do not spray a flammable liquid in a confined area or towards a hot surface. • Spray area must be well ventilated. • Do not smoke while spraying or spray where spark or flame is present. Keep compressors as far from spraying area as possible. • Arching parts—Keep compressor at least 20 feet away from explosive vapors, such as when spraying with a spray gun. Risque d’incendie ou d’explosion—Ne pas pulvé- riser de liquide inflammable dans un endroit confiné ou vers une surface chaude. • La zone de pulvérisa- tion doit être correctement ventilée. • Ne pas fumer pendant la pulvérisation et ne jamais pulvériser en présence d’étincelles ou de flammes. Laissez le compresseur le plus loin éloigné possible de la zone de pulvérisation.

Prévenir la corrosion en drainant toute humidité du réservoir après chaque usage.
