DXCMLA1983012 - Compresseur DEWALT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Compresseur à piston, 2,5 HP, 50 litres, pression maximale de 8 bars
Utilisation	Idéal pour les travaux de bricolage, gonflage de pneus, et outils pneumatiques légers
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, et purger le réservoir d'eau
Sécurité	Utiliser des équipements de protection individuelle (EPI), ne pas dépasser la pression maximale, et éviter les zones humides
Informations générales	Poids : 30 kg, dimensions : 80 x 40 x 70 cm, garantie de 2 ans

FOIRE AUX QUESTIONS - DXCMLA1983012 DEWALT

Comment démarrer le compresseur DEWALT DXCMLA1983012 ?

Assurez-vous que le compresseur est branché sur une prise électrique appropriée. Tournez le commutateur d'alimentation sur 'ON' et attendez que le réservoir atteigne la pression souhaitée avant d'utiliser l'air.

Que faire si le compresseur ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez le service client.

Comment vérifier la pression d'air du compresseur ?

Utilisez le manomètre intégré au compresseur pour vérifier la pression d'air dans le réservoir. Assurez-vous que la pression est dans la plage recommandée pour vos outils.

Que faire si le compresseur fuit ?

Inspectez les raccords et les tuyaux pour détecter d'éventuelles fissures ou dommages. Serrez les raccords ou remplacez les pièces endommagées si nécessaire.

Comment entretenir le compresseur DEWALT DXCMLA1983012 ?

Nettoyez régulièrement le filtre à air, vérifiez le niveau d'huile et changez-le si nécessaire. Également, vidangez l'eau du réservoir après chaque utilisation.

Quelle est la capacité du réservoir du compresseur ?

Le compresseur DEWALT DXCMLA1983012 a une capacité de réservoir de 12 litres.

Est-ce que le compresseur est bruyant ?

Comme la plupart des compresseurs, le DEWALT DXCMLA1983012 peut être bruyant pendant son fonctionnement. Il est recommandé de porter des protections auditives lors de son utilisation.

Quelle est la pression maximale du compresseur ?

Le compresseur DEWALT DXCMLA1983012 peut atteindre une pression maximale de 8 bars.

Puis-je utiliser le compresseur pour gonfler des pneus ?

Oui, le compresseur est adapté pour gonfler des pneus, mais assurez-vous d'utiliser un adaptateur approprié si nécessaire.

Comment stocker le compresseur lorsque je ne l'utilise pas ?

Rangez le compresseur dans un endroit sec et frais, à l'abri de l'humidité. Débranchez-le et vidangez l'eau du réservoir avant de le stocker.

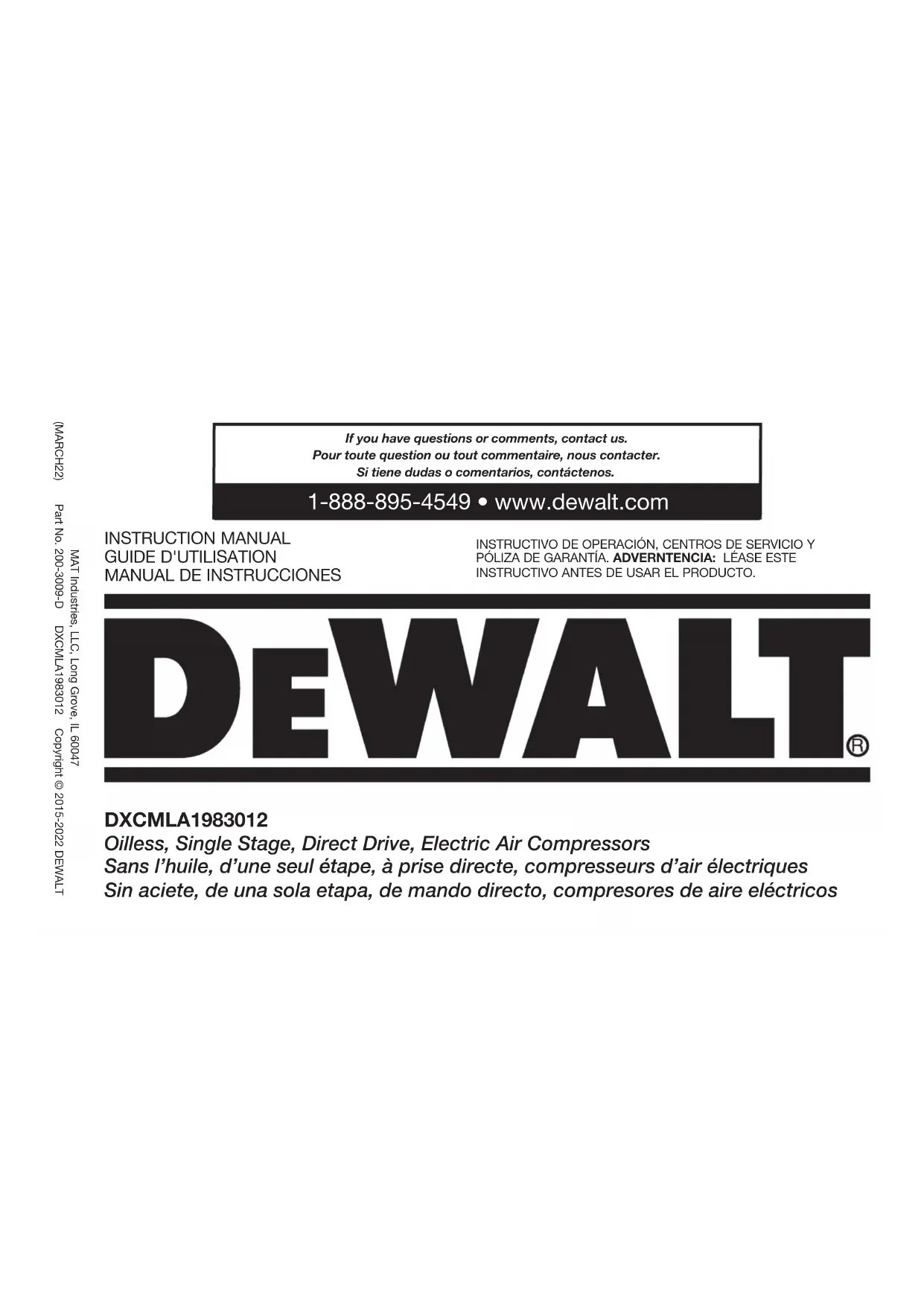

MODE D'EMPLOI DXCMLA1983012 DEWALT

• Never weld on or repair tank—replace by authorized dealer. Risque d’éclatement—Ne pas régler le régulateur à une pression de sortie supérieure à la pression maxi- male des accessoires. Utilisez uniquement les pièces de circulation d’air recommandées et acceptables pour les pressions de pas moins de 200 psi. • Les réservoirs affaiblis par la rouille peuvent exploser et entraîner la mort ou de graves bless ures et provoquer d’importants dommages. Vidanger l’eau de condensation du rés- ervoir après chaque utilisation afin de réduire la corro- sion. • Ne jamais souder ni réparer le réservoir - faire remplacer celui-ci par un centre de service agréé. Riesgo de explosión—No ajuste el regulador de manera que la presión de salida sea mayor que la presión máxima marcada del accesorio. Utilice partes de tratamiento de aire recomendadas y aceptables para presiones no menos de 200 psi. • La corrosión debilita el tanque, puede causar una explosión y daños materiales graves o lesiones graves o fatales. Drene el agua condensada del tanque después de cada uso para reducir la cor- rosión. • Nunca solde ni repare un tanque, reemp- lácelo en un centro de servicio autorizado.

WARNING AVERTISSEMENT ADVERTENCIA

Risk of fire or explosion—Do not spray a flammable liquid in a confined area or towards a hot surface. • Spray area must be well ventilated. • Do not smoke while spraying or spray where spark or flame is present. Keep compressors as far from spraying area as possible. • Arching parts—Keep compressor at least 20 feet away from explosive vapors, such as when spraying with a spray gun. Risque d’incendie ou d’explosion—Ne pas pulvé- riser de liquide inflammable dans un endroit confiné ou vers une surface chaude. • La zone de pulvérisa- tion doit être correctement ventilée. • Ne pas fumer pendant la pulvérisation et ne jamais pulvériser en présence d’étincelles ou de flammes. Laissez le compresseur le plus loin éloigné possible de la zone de pulvérisation.

Prévenir la corrosion en drainant toute humidité du réservoir après chaque usage.

Compressor too cold Move compressor to a warmer location.24 Français A. Filtre d’admission d’air de la pompe B. Interrupteur Auto [AUTO(-)] / Off (ARRÉT(O)] C. Manomètre du réservoir d’air D. Manomètre régulé E. Régulateur de pression F. Sortie d’air G. Soupape de sûreté H. Soupape de purge du réservoir d’air

J. Branchements rapides Compresseur d’air FIG. 1

Caractéristiques techniques de la pompe Sans huile Mono-étagée Commande directe

AVERTISSEMENT : Ne pas utiliser l’appareil avant d’avoir lu le

mode d’emploi, ainsi que l’intégralité des directives de sécurité, et d’entretien.

CONTIENT DU PLOMB. Peut être nocif s'il est ingéré ou mâché. Peut générer de la poussière contenant du plomb. Se laver les mains après usage. Garder hors de la portée des enfants.

AVERTISSEMENT : Ce produit pourrait vous exposer à des

produits chimiques, y compris Plomb, reconnu par l’État de Dénitions : lignes directrices en matière de sécurité Les définitions ci-dessous décrivent le niveau de gravité pour chaque symbole. Veuillez lire le mode d’emploi et porter une attention particulière à ces symboles.

DANGER : Indique une situation dangereuse imminente qui, si

elle n’est pas évitée, causera la mort ou des blessures graves.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait se solder par un décès ou des blessures graves. ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée pourrait se solder par des blessures mineures ou modérées. AVIS : Indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. Surfaces chaudes FIG. 2

Français Californie comme cause de cancer, malformations congénitales ou autres problèmes du système de reproduction. Pour obtenir plus d’information, visitez www.P65Warnings.ca.gov.

• Il est normal que des contacts électriques dans le moteur et le manocontacteur fassent une étincelle.

• Faites toujours fonctionner le compresseur dans une zone bien aérée sans matière combustible, essence ou vapeur de solvant.

• Si une étincelle électrique provenant du compresseur entre en contact avec des vapeurs inflammables, elle peut s’enflammer et causer un incendie ou une explosion.

• Si vous aspergez des matériaux inflammables, placez le compresseur à au moins 6,1 m (20 pieds) de la zone pulvérisée. Il est possible que vous ayez besoin d’une longueur de tuyau additionnelle.

• Entreposez les matières inflammables dans un endroit sécuritaire, éloigné du compresseur.

• Le fait de limiter les ouvertures d’aération de compresseur causera une importante surchauffe et pourrait causer un incendie.

• Ne jamais placer d’objets contre la pompe du compresseur ou sur celle-ci.

• Faites fonctionner le compresseur dans un endroit aéré à au moins 30,5 cm (12 po) du mur ou de l’obstruction qui pourrait limiter le débit d’air frais dans les ouvertures d’aération.

• Faites fonctionner le compresseur dans un endroit propre, sec et bien aéré. Ne pas utiliser l’appareil à l’intérieur ou dans un endroit exigu.

• Le fonctionnement de ce produit sans surveillance pourrait se solder par des blessures personnelles ou des dommages à la propriété. Afin de réduire le risque d’incendie, ne pas laisser le compresseur fonctionner sans surveillance.

• Être toujours présent lorsque le produit est en marche.

• Toujours éteindre et débrancher l’appareil si non utilisé.27 Français

DANGER : RISQUE D’ÉCLATEMENT

Réservoir d’air comprimé: Le 26 février 2002, la U.S. Consumer Product Safety Commission américaine a publié la règle nº 02-108 portant sur la sécurité en matière de réservoir d’air comprimé des compresseurs: Les réservoirs d’air comprimé des compresseurs n’ont pas une durée de vie illimitée. La durée de vie des réservoirs dépend de plusieurs facteurs, qui comprennent entre autres : les conditions d’utilisation, les conditions ambiantes, une installation adéquate, les modifications sur site, et le niveau de maintenance. L’effet exact que peut avoir ces facteurs sur la durée de vie des réservoirs d’air est difficilement prévisible. Si les procédures adéquates de maintenance ne sont pas suivies, la corrosion sur la paroi interne du réservoir d’air comprimé peut faire que celui-ci éclate de façon inopinée laissant soudainement l’air pressurisé s’échapper avec force, posant ainsi des risques de dommages corporels à l’utilisateur. Le réservoir d’air de votre compresseur doit être mis hors service à la fin de l’année mentionnée sur l’étiquette d’avertissement appo- sée sur le réservoir. Les conditions suivantes peuvent amener la dégradation du réser- voir d’air, et faire que ce dernier explose violemment:

• Il est dangereux de respirer l’air comprimé sortant du compresseur. Le flux d’air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides provenant du réservoir d’air. La respiration de ces contaminants peut causer de sérieuses blessures, voire la mort.

• Ne jamais utiliser l’air obtenu directement du compresseur pour l’alimentation en air destinée à la consommation humaine. Le compresseur n’est pas muni de filtres et d’équipement de sécurité en ligne qui conviennent à la consommation humaine.

Une exposition aux produits chimiques présents dans la poussière générée par les activités de ponçage, sciage, meulage, perçage et autres, peut être nocive

Les matériaux vaporisés comme la peinture, les solvants de peinture, les décapants, les insecticides, les herbicides, pourraient contenir des vapeurs nocives et du poison.

Travailler dans un endroit ayant une bonne aération transversale. Lire et respecter les directives en matière de sécurité imprimées sur l’étiquette ou les fiches signalétiques des matériaux qui sont pulvérisés. Toujours utiliser un équipement de sécurité homologué : une protection respiratoire conforme aux normes NIOSH/OSHA, ou un masque facial bien ajusté, conçus spécifiquement pour votre utilisation particulière.28 Français CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• L’eau condensée n’est pas correctement vidangée du réservoir d’air provoquant ainsi la formation de rouille et un amincissement du réservoir d’air en acier.

• Vidanger le réservoir d’air quotidiennement ou après chaque utilisation. Si le réservoir présente une fuite, le remplacer immédiatement par un nouveau réservoir d’air ou par un nouveau compresseur.

• Modifications apportées au réservoir d’air ou tentatives de réparation.

• Ne jamais percer un trou dans le réservoir d’air ou ses accessoires, y faire de la soudure ou y apporter quelque modification que ce soit. Ne jamais essayer de réparer un réservoir d’air endommagé ou avec des fuites. Le remplacer par un nouveau réservoir d’air.

• Des modifications non autorisées de la soupape de décompression, ou de tous autres composants qui régissent la pression du réservoir d’air.

• Le réservoir d’air a été conçu pour supporter des pressions spécifiques de fonctionnement. Ne faites jamais effectuer de réglages ou de substitutions de pièces en vue de modifier les pressions de fonctionnement réglées en usine. Attachements et accessoires :

• Lorsqu’on excède la pression nominale des outils pneumatiques, des pistolets pulvérisateurs, des accessoires à commande pneumatique, des pneus et d’autres dispositifs pneumatiques, on risque de les faire exploser ou de les projeter et ainsi entraîner des blessures graves.

• Respecter les recommandations du fabricant de l’équipement et ne jamais dépasser la pression nominale maximale permise des accessoires. Ne jamais utiliser le compresseur pour gonfler de petits objets à basse pression comme des jouets d’enfant, des ballons de football et de basketball, etc. Pneus :

• Des pneus surgonflés pourraient provoquer des blessures graves et des dommages à la propriété.

• Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte. REMARQUE: Les réservoirs d’air comprimé, compresseurs et autres équipements similaires utilisés pour gonfler les pneus peuvent remplir ces derniers très rapidement. Régler le régulateur de pression d’air à une pression moindre que celle indiquée sur le pneu. Ajouter de l’air par petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.29 Français

• Le flux d’air comprimé peut endommager les tissus mous de la peau exposée et peut projeter la poussière, des fragments, des particules détachées et des petits objets à haute vitesse, ce qui entraînerait des dommages et des blessures personnelles.

• Toujours utiliser de l’équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/ CSA Z94.3) munie d’écrans latéraux lors de l’utilisation du compresseur.

• Ne jamais pointer une buse ou un pulvérisateur vers une partie du corps ou vers d’autres personnes ou des animaux.

• Toujours mettre le compresseur hors tension et purger la pression du tuyau à air et du réservoir d’air avant d’effectuer l’entretien, de fixer des outils ou des accessoires.

• Toucher à du métal exposé comme la tête du compresseur ou de sortie, peut se solder en de sérieuses brûlures.

• Ne jamais toucher à des pièces métalliques exposées sur le compresseur pendant ou immédiatement après son utilisation. Le compresseur restera chaud pendant plusieurs minutes après son utilisation.

• Ne pas toucher ni effectuer des réparations aux coiffes de protection avant que l’appareil n’ait refroidi.

• Votre compresseur d’air est alimenté à l’électricité. Tout comme n’importe quel autre dispositif alimenté de façon électrique, s’il n’est pas utilisé correctement, il peut causer un choc électrique.

• Ne faites jamais fonctionner le compresseur à l’extérieur lorsqu’il pleut ou dans des conditions humides.

• Ne faites jamais fonctionner le compresseur avec les couvercles de protection enlevés ou endommagés.30 Français

• Les tentatives de réparation par un personnel non qualifié peuvent résulter en de graves blessures, voire la mort par électrocution.

• Tout câblage électrique ou toute réparation nécessaire pour ce produit doit être pris en charge par un centre de réparation en usine autorisé D eWALT ou un centre de réparation D eWALT conformément aux codes électriques nationaux et locaux.

Mise à la terre électrique : le fait de ne pas faire une mise à la terre adéquate de ce produit pourrait résulter en des blessures graves voire la mort par électrocution. Consulter les directives relatives à la mise à la terre sous Installation.

• Assurez-vous que le circuit électrique auquel le compresseur est branché fournit une mise à la terre électrique adéquate, une tension appropriée et une bonne protection des fusibles.

• Une utilisation dangereuse de votre compresseur d’air pourrait provoquer de graves blessures, voire votre décès ou celle d’autres personnes.

• Revoir et comprendre toutes les directives et les avertissements contenus dans le présent mode d’emploi.

• Se familiariser avec le fonctionnement et les commandes du compresseur d’air.

• Dégager la zone de travail de toutes personnes, animaux et obstacles.

• Tenir les enfants hors de portée du compresseur d’air en tout temps.

• Ne pas utiliser le produit en cas de fatigue ou sous l’emprise d’alcool ou de drogues. Rester vigilant en tout temps.

• Ne jamais rendre inopérant les fonctionnalités de sécurité du produit.

• Installer un extincteur dans la zone de travail.

• Ne pas utiliser l’appareil lorsqu’il manque des pièces ou que des pièces sont brisées ou non autorisées.

• Ne jamais se tenir debout sur le compresseur.31 Français

• Les pièces mobiles comme une poulie, un volant ou une courroie peuvent provoquer de graves blessures si elles entrent en contact avec vous ou vos vêtements.

• Ne jamais utiliser le compresseur si les protecteurs ou les couvercles sont endommagés ou retirés.

• Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs peuvent s’enchevêtrer dans les pièces mobiles.

• S’éloigner des évents car ces derniers pourraient camoufler des pièces mobiles.

• Utiliser le compresseur avec des pièces endommagées ou manquantes ou le réparer sans coiffes de protection risque de vous exposer à des pièces mobiles et peut se solder par de graves blessures.

• Toutes les réparations requises pour ce produit devraient être effectuées par un centre de réparation de l’usine D eWALT ou un centre de réparation agréé D eWALT.

• Soulever un objet trop lourd peut se solder par de graves blessures.

• Le compresseur est trop lourd pour être soulevé par une seule personne. Demander de l’aide avant de le soulever. ATTENTION : RISQUES CAUSÉS PAR LE BRUIT CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Dans certaines conditions et selon la durée d’utilisation, le bruit provoqué par ce produit peut contribuer à une perte auditive.

• Toujours utiliser un équipement de sécurité homologué : pro

LISEZ CE GUIDE DE L’UTILISATEUR ET TOUTES LES MESURES DE SÉCURITÉ AVANT D’UTILISER CET APPAREIL. Comparez les illustrations à votre appareil pour vous familiariser avec l’emplacement des commandes et boutons de réglage. Conservez ce guide pour références ultérieures. CARACTÉRISTIQUES (Fig. 1) INTERRUPTEUR AUTO (-)/ARRÊT (OFF) (O) Mettre cet interrupteur (B) sur la position AUTO

(-) pour avoir une alimentation automatique au manocontacteur et sur la position ARRÊT (OFF) (O) pour la mise hors tension à la fin de chaque utilisation. REMARQUE : Avant de retirer ou de replacer le capot du manocontacteur, s’assurer de TOUJOURS mettre l’interrupteur (B) à la position d’ARRÊT (OFF) (O). MANOCONTACTEUR Le manocontacteur (B) démarre automatiquement le moteur lorsque la pression du réservoir d’air chute sous la pression d’enclenchement réglée en usine. Il arrête le moteur lorsque la pression du réservoir d’air atteint la pression de déclenchement réglée en usine.

La soupape (G) est conçue pour prévenir

des défaillances système en décompressant celui-ci lorsque le compresseur d’air atteint un niveau préétabli. La soupape est réglée par le fabricant et ne doit pas être retirée ou modifiée de quelque manière que ce soit. CLAPET Lorsque le compresseur d’air fonctionne,

le clapet (K) est ouvert, ce qui permet à l’air comprimé d’entrer dans le réservoir d’air. Lorsque le compresseur d’air atteint la pression de déclenchement, le clapet se ferme, ce qui permet à la pression d’air de rester dans le réservoir d’air.

FILTRE D’ADMISSION D’AIR

Le filtre (A) sert à purifier l’air qui ente dans la

pompe. Pour que la pompe reçoive un flux d’air constant propre, froid et sec, le filtre doit toujours être propre et l’entrée d’air doit être exempte d’obstructions.

Le robinet de purge (H) se trouve à la

base du réservoir d’air et est utilisé pour vidanger la condensation à la fin de chaque utilisation. Consulter le chapitre Vidange du réservoir sous Entretien.

Le manomètre de prise (D) indique

la pression d’air disponible du côté de la prise du régulateur. Cette pression est contrôlée par le régula- teur et est toujours inférieure ou égale à la pression du réservoir.33 Français

MANOMÈTRE DE RÉSERVOIR

Le manomètre de réservoir (C) indique la pression d’air de réserve dans le réservoir.

Le corps de branchement rapide universel (L) accepte les trois styles de prises de branchement rapide les plus populaires : industrielle, automobile, et ARO. Il suffit tout simplement d’appuyer une seule fois pour connecter le corps de branchement rapide à la prise. RÉGULATEUR Le bouton du régulateur (E) contrôle la pression provenant du réservoir d’air. Réglage du régulateur : Tourner le bouton en sens horaire pour réguler la pression et en sens antihoraire pour la réduire.

AVERTISSEMENT : Risque d’éclatement. Une pression d’air

trop élevée conduit à un risque dangereux d’éclatement. Vérifiez la pression nominale maximum du fabricant pour tous les outils pneumatiques et accessoires utilisés. La pression de sortie du régulateur ne doit jamais excéder la pression nominale maximum.

POMPE DE COMPRESSEUR D’AIR

La pompe compresse l’air dans le réservoir d’air. L’air de travail n’est pas disponible avant que le compresseur ait augmenté la pression du réservoir d’air au-dessus de ce qui est requis à la sortie d’air.

PROTECTEUR DE SURCHARGE DU MOTEUR

Le moteur dispose d’un protecteur de surcharge thermique. Si le moteur surchauffe, peu importe la raison, le protecteur de surcharge met le moteur hors tension. Il faut donner au moteur le temps de refroidir avant de le redémarrer. Redémarrage:

«OFF» (O), puis débrancher l’appareil.

2. Laisser le moteur refroidir.

4. Brancher le cordon d’alimentation dans le bon réceptacle de

circuit de dérivation.

5. Mettre le levier Auto/Off en position de «AUTO»(-).

INSTALLATION Assemblage (Fig. 1) Sortez le compresseur d’airde sa boîte. Inspectez–le pour vous assurer qu’il n’est pas endommagé. S’i a été endommagé pendant le transport, référez–vous à l’étiquette de transport et déclarez les dommages aux transporteur. Faites cette démarche immédiatement étant donné les délais limites des demandes d’indemnisation. Le carton doit contenir:

• manuel de l’opérateur et manuel de pièces Vérifiez l’étiquette du numéro de série du compresseur pour vous assurer qu’il s’agit bien du modèle commandé et que la pression nominale est conforme à l’utilisation prévue.

VERTISSEMENT : Risque d’utilisation dangereuse. Saisir fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 psi.34

2. Enrouler un ruban d’étanchéité sur le filetage de tuyau.

3. Raccorder le ou le tuyau à la ou aux sortie d’air (F).

IMPORTANT : Ne pas assembler de distributeurs directement sur la ou le sortie d’air (F). REMARQUE : La fixation de pièces à dégagement rapide aux sor- tie d’air (F) et de bouchons à dégagement rapide aux embouts de tuyau (L) facilite la connexion et la déconnexion des tuyau. Les piè- ces et les embouts à dégagement rapide sont disponibles auprès de votre distributeur ou centre de réparation agréé régional.

DÉCONNEXION DES TUYAUX

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir fer-

mement le tuyau en main lors du raccordement ou de la décon- nexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 psi.

2. Retirer le ou les tuyau de la ou de sortie d’air (F).

Les compresseurs d’air sans huile sont lubrifiés à l’usine et ne requièrent aucun huilage. Compatibilité Les outils pneumatiques et les accessoires utilisés avec le compres- seur doivent être compatibles avec des produits dérivés du pétrole. En cas d’incompatibilité probable avec des dérivés du pétrole, utiliser un filtre de canalisation d’air pour retirer l’humidité et les vapeurs d’huile du compresseur d’air. REMARQUE : Toujours utiliser un filtre de canalisation d’air pour reti- rer l’humidité et les vapeurs d’huile lors de la pulvérisation de peinture. Emplacement

• Placez le compresseur d’air dans un endroit propre, sec et bien ventilé.

• Le compresseur d’air devrait être placé à au moins 30,5 cm (12 po) de distance d’un mur ou d’autres obstructions qui pour- raient nuire au débit d’air.

• Le compresseur d’air doit être situé aussi près de la source d’alimentation électrique principale que possible pour éviter l’utilisation de câbles électriques trop longs. REMARQUE : Les câbles électriques trop longs peuvent entraîner une perte de puissance au moteur.

• Le filtre à air doit être propre et sans obstructions qui pourraient réduire le débit d’air au compresseur d’air. Directives de câblage

AVERTISSEMENT : Une mauvaise connexion électrique de ce

produit pourrait annuler la garantie et votre assurance contre les incendies. Faire câbler le circuit par un professionnel, comme un électricien agréé, familier avec le code électrique national actuel, ainsi qu’avec tout autre code électrique local en vigueur.

AVERTISSEMENT : Risque de chocs électriques. Une mise à la

terre électrique inappropriée peut causer des chocs électriques. Le câblage devrait être effectué par un électricien qualifié. L’électricien qualifié doit savoir ce qui suit avant de commencer le câblage :

1. Si l’ampérage de la boîte de distribution électrique est suf-

fisant. Voir le Spécifications du guide des pièces pour obtenir ces renseignements.

2. Si les câbles d’alimentation électriques ont les mêmes carac-35

Français téristiques électriques (tension, cycle, phase) que le moteur. Voir la plaque signalétique située sur la surface latérale du moteur pour obtenir ces renseignements. REMARQUE : Le câblage doit être de la même tension que celle indiqué sur la plaque signalétique du moteur, plus ou moins 10%. Consultez les codes locaux pour connaître les calibres de fils recommandés, la dimension des fils et la longueur maximum des fils. Des fils de dimensions trop petites créent une intensité trop élevée et une surchauffe du moteur.

AVERTISSEMENT : Le câblage électrique doit être éloigné des

surfaces chaudes, telles que le collecteur, les tubes de sortie du compresseur, les têtes et les cylindres. Directives relatives à la mise à la terre

AVERTISSEMENT : Risque de choc électrique. Au cas où un

court-circuit se produirait, la mise à la terre réduit le risque de choc électrique en fournissant un fil d’échappement pour le courant élec- trique. Le compresseur d’air doit être correctement mis à la terre. Le compresseur d’air portatif est muni d’un cordon ayant un fil de mise à terre avec une prise de mise à la terre.

1. Le cordon qui se fixe et se branche (O)

avec cet appareil contient une goupille de mise à la terre (P). Cette prise DOIT être utilisée avec une prise correctement mise à la terre (Q). IMPORTANT : La prise utilisée doit être installée et mise à la terre en fonction de tous les codes et de toutes les ordonnances à l’échelle locale.

2. Assurez-vous que la prise utilisée a la même configuration que

la fiche mise à la terre. N’UTILISEZ PAS UN ADAPTATEUR

3. Inspectez la fiche et le cordon avant chaque utilisation. Ne les

utilisez pas s’ils présentent des signes de dommages.

4. Si ces directives sur la mise à la terre ne sont pas entièrement

comprises, ou si vous n’êtes pas certain que le compresseur a correctement été mis à la terre, faites vérifier l’installation par un électricien qualifié.

DANGER : Risque de choc électrique. UNE MISE À LA TERRE

INADÉQUATE PEUT PROVOQUER UN CHOC ÉLECTRIQUE.

• Ne modifiez pas la fiche fournie. Si elle ne s’incère pas dans la prise disponible, une prise adéquate doit être installée par un électricien qualifié.

• Les réparations au cordon ou à la fiche DOIVENT être faites par un électricien qualifié. Rallonges Si une rallonge doit être utilisée, s’assurer :

• d’utiliser une rallonge à trois fils, munie d’une fiche à trois lames avec mise à la terre et une prise de courant à trois fentes qui accepte la fiche de la rallonge;

• qu’elle est en bon état;

• prise n’est pas usée;

• qu’elle n’excède pas 15,2 m (50 pi);

• que les fils sont d’un calibre minimum de 12 AWG. (La grosseur du fil augmente comme le numéro de calibre diminue. Les fils de calibre 10 AWG et 8 AWG peuvent également être utilisés. NE PAS UTILISER UN FIL DE CALIBRE 14 OU 16 AWG.) AVIS : L’utilisation d’une rallonge produira une chute de tension qui entraînera une perte de puissance au moteur ainsi qu’une surchauffe. Au lieu d’utiliser une rallonge électrique, augmentez plutôt la longueur du boyau d’air en connectant un autre boyau à l’extrémité. Connectez des boyaux supplémentaires au besoin. Toujours utiliser un tuyau d’air de 9,5 mm (3/8 po) ou plus36 Français prévu pour une pression de 300 psi. Protection de la tension et du circuit Consulter les Exigences en matière de tension et de circuit de dérivation minimales sous Fiche technique de la pompe/du moteur. ATTENTION : Certains compresseurs d’air peuvent fonctionner sur un circuit de 15 A si les conditions suivantes sont réunies.

• L’alimentation en tension doit se conformer au Code élec- trique national.

• Le circuit n’est pas utilisé pour alimenter d’autres besoins en électricité.

• Les rallonges doivent se conformer aux spécifications.

• Le circuit est équipé d’un disjoncteur de 15 A au minimum ou d’un fusible à temporisation de 15 A. REMARQUE : si le com- presseur est branché à un circuit protégé par des fusibles, utiliser seulement des circuits à temporisation. Les fusibles de temporisation devraient avoir l’inscription « D » au Canada et « T » aux É.-U. Si une des conditions ci-dessus n’est pas satisfaite, ou si le fonctionnement du compresseur cause des interruptions du cou- rant électrique, il peut s’avérer nécessaire de faire fonctionner l’appareil à partir d’un circuit à 20 A. Il n’est pas nécessaire de changer les cordons. UTILISATION DE L’APPAREIL (FIG. 3) Arrêt de l’appareil Réglez le levier marche/automatique/arrêt Auto/Off à la position d’arrêt «Off». Avant le démarrage

AVERTISSEMENT : Ne pas utiliser cet appareil avant d’avoir lu

et compris le mode d’emploi ainsi que l’intégralité des directives de sécurité, d’utilisation et d’entretien. Procédures de rodage AVIS : Risque de dommages à la propriété. Le compresseur d’air peut subir d’importants dom-mages si les procédures de rodage ne sont pas suivies à la lettre. Cette procédure doit être exécutée avant d’utiliser le compresseur d’air pour la première fois et après le remplacement de la soupape de retenue ou de la pompe complète du compresseur.

1. Assurez-vous que le levier marche/automatique/arrêt Auto/Off

est en position d’arrêt «Off».

2. Vérifiez tout le câblage. Assurez-vous que les fils sont bien

fixés à toutes les connexions à bornes. Assurez-vous que tous les contacts se déplacent librement et qu’ils ne sont pas obstrués.

3. Ouvrez complètement le robinet de purge pour éliminer l’air

et empêcher toute accumulation de pression d’air dans le réservoir d’air au cours de la période de rodage.

4. Placez le levier Auto/Off à la position «Auto». Le compresseur

se mettra en marche.

5. Assurez-vous qu’il n’y a pas de fuites d’air aux raccords des

conduites d’air ni aux connexions/tuyaux en y appliquant une solution savonneuse. Corrigez tout problème, s’il y a lieu. REMARQUE: Des fuites mineures peuvent forcer le compresseur d’air à travailler trop fort, entraînant ainsi une panne prématurée ou un rendement médiocre.

6. Vérifiez s’il y a des vibrations excessives.

7. Placez le levier Auto/Off à la position « Off ».

8. Fermez le robinet de vidange en le tournant en sens horaire.

9. Déplacez l’interrupteur Auto/Off à la position de « Auto ». Le

récepteur d’air se remplira jusqu’à ce que l’appareil atteigne la37 Français pression « de rupture » et le moteur s’arrêtera ensuite. Le compresseur d’air est maintenant prêt pour l’utilisation. Avant chaque mise en marche

1. Placez le levier Auto/Off à la position « Off ».

2. Fermez le robinet à soupape/la sortie de décharge d’air.

3. Vérifiez visuellement qu’il n’y a aucune fuite au niveau des

conduites et raccords.

4. Vérifiez la soupape de sûreté. Se reporter à la rubrique

Vérification de la soupape de sûreté sous Entretien.

5. Tournez le bouton du régulateur dans le sens antihoraire pour

régler la pression de sortie à zéro.

6. Raccordez le boyau et les accessoires.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

AVERTISSEMENT : Risque d’utilisation dangereuse. N’utilisez

pas les accessoires endommagés ou portés. REMARQUE : Le boyau ou l’accessoire doit être muni d’une fiche à connexion rapide si la sortie d’air est équipée d’une douille à connexion rapide.

AVERTISSEMENT : Risque d’éclatement. Une pression d’air

trop élevée conduit à un risque dangereux d’éclatement. Vérifiez la pression nominale maximum du fabricant pour tous les outils pneumatiques et accessoires utilisés. La pression de sortie du régulateur ne doit jamais excéder la pression nominale maximum. ATTENTION : Risque d’utilisation dangereuse. L’air comprimé de l’appareil pourrait contenir de l’eau condensée et des brumes d’huile. Ne pas vaporiser de l’air non filtré sur un article que l’humidité pourrait endommager. Certains outils ou dispositifs pneumatiques pourraient requérir de l’air filtré. Lire les directives pour l’outil ou le dispositif pneumatique. Mise en marche

1. Placez le levier Auto/Off à la position « Auto » et attendez

jusqu’à ce que la pression augmente. Le moteur s’arrêtera lorsque la pression dans le réservoir atteint la «pression de rupture».

2. Tournez le bouton du régulateur dans le sens horaire pour

augmenter la pression. IMPORTANT : Lorsque vous utilisez un régulateur ou tout autre accessoire, consultez toujours les directives du abriquant.

AVERTISSEMENT : Risque d’éclatement. Si n’importe quel

bruit ou vibration peu commun est noté, arrêtez le compresseur immédiatement et faites-vérifier le par un technicien qualifié de service. Le compresseur d’air est maintenant prêt pour l’utilisation. Arrêt (Fig. 1)

1. Mettre l’interrupteur Auto/Arrêt (L) en position d’ARRÊT.

REMARQUE : Si l’utilisation du compresseur est terminée, suivre les étapes 2 à 6.

2. Tournez le bouton du régulateur (F) dans le sens antihoraire

jusqu'à ce que complètement fermée. S’assurer que le manomètre régulé indique 0 psi.

3. Retirer le tuyau et l’accessoire.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.

4. Purger le réservoir d’air,

consulter la rubrique Purger le réservoir38 Français d’air sous Entretien . S’assurer que le manomètre du réservoir d’air affiche 0 psi.

AVERTISSEMENT : Risque d’éclatement. Purger le réservoir

d’air quotidiennement. L’eau se condensera dans le réservoir d’air. Si l’eau n’est pas vidangée, elle corrodera et affaiblira le réservoir d’air, provoquant ainsi un risque de rupture du réservoir d’air.

5. Laisser refroidir le compresseur.

6. Nettoyer le compresseur d’air avec un chiffon et le ranger dans

un endroit sûr sans risque de gel. OUVERTFERMÉ FIG. 3 OFF AUTO Programme d’entretien Procédure Quotidienne Hebdomadaire Mensuelle 1 an ou

heures Se reporter à l’étiquette d’avertissement sur le réservoir Vérification de la soupape de sûreté

Inspecter le filtre à air

Vidange du réservoir d’air

Recherche de bruits ou de vibrations inhabituels

Vérification des fuites d’air

Nettoyage de la partie externe du compresseur

Mettre le réservoir hors service

• Pour trouver des fuites d’air, appliquer une solution d’eau savonneuse autour des joints. Alors que le compresseur développe la pression et que l’accumulation de pression cesse, rechercher toute trace de bulles d’air. + Vidange plus fréquente sous conditions poussiéreuses ou humides ++ Pour plus d’informations, composer le 1-888-895-4549 (1-800-433-9258).

AVERTISSEMENT :Risque d’utilisation dangereuse. L’appareil

commence automatiquement à fonctionner lorsqu’il est mis en marche. Lors de l’entretien, vous pourriez vous exposer à des sources de tension, d’air comprimé ou à des pièces en mouvement. Des blessures pourraient ainsi survenir. Avant de faire tout entretien ou toute réparation, débranchez la source d’alimentation du compresseur et laissez s’échapper toute la pression d’air.39 Français faut la remplacer par une soupape du même type. Vérication des éléments du ltre d’air (g. 1)

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le

postrefroidisseur, la tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher (consulter la rubrique Surfaces chaudes de la figure 2). Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

1. S’assurer que le commutateur MARCHE/ARRÊT (B) du moteur

est en position d’ARRÊT.

4. En cas de nettoyage, souffler de l’air.

Remplacer le cas échéant. Acheter les pièces de rechange auprès de votre distributeur ou centre de réparation agréé régional. Toujours utiliser des pièces de rechange identiques.

5. Replacer les filtre.

ATTENTION : Risque d’utilisation dangereuse. Ne pas utiliser sans le filtre d’admission d’air. Vidange du réservoir d’air (g. 1)

AVERTISSEMENT : Risque d’utilisation dangereuse. Risque

associé au bruit. Les réservoirs d’air contiennent de l’air sous haute pression. Éloigner le visage [ANSI Z87.1 (CAN/CSA Z94.3)] et toutes autres parties du corps de l’orifice de vidange. Porter des lunettes de sécurité lors de la vidange car il y a risque de projection de débris au visage.

AVERTISSEMENT : Risque associé au bruit. Utiliser une

protection auditive [ANSI S12.6 (S3.19)] car le flux d’air sortant Pour assurer au compresseur d’air une opération efficace et une durée de vie plus longue, un horaire d’entretien périodique devrait être élaboré et suivi. L’horaire d’entretien périodique suivant s’applique à un appareil dans des conditions normales d’utilisation et étant utilisé quotidiennement. Au besoin, cet horaire peut être modifié pour convenir aux conditions d’utilisation de votre com- presseur. Ces modifications dépendront du nombre d’heures d’opération et de l’environnement de travail. Les compresseurs placés dans des environnements très sales et(ou) très hostiles exigeront que toutes les vérifications d’entretien soient effectuées plus fréquemment. REMARQUE : Pour voir l’emplacement des commandes, voir la section Utilisation. Vérication de la soupape de sûreté (g. 1)

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le la

tête de pompe et les pièces contiguës sont très chaudes – ne pas les toucher (consulter la rubrique Surfaces chaudes de la figure 2). Laisser refroidir le compresseur avant d’effectuer des réparations sur l’appareil.

AVERTISSEMENT : Risque d’éclatement. Si la soupape de

sûreté ne fonctionne pas correctement, il peut se produire une surpressurisation, causant ainsi la rupture du réservoir d’air ou une explosion.

AVERTISSEMENT : Risque provenant des objets projetés en

l’air. Toujours utiliser de l’équipement de sécurité homologué : protection oculaire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3) munie d’écrans latéraux lors. Avant de mettre en marche le compresseur, tirez sur la bague de la soupape de sûreté pour vous assurer que la soupape fonctionne librement. Si la soupape est coincée ou ne fonctionne pas bien, il40 Français est strident en cours de vidange. REMARQUE : Tous les systèmes de compression d’air génèrent des condensats qui s’accumulent à un point de vidange (par ex., réservoir, filtre, dispositifs de postrefroidissement ou sécheur). Le condensat contient de l’huile lubrifiante ou des substances contrôlées, ou les deux, et doivent être éliminés conformément aux lois et règlements municipaux, provinciaux, territoriaux et fédéraux.

1. Placez le levier Auto/Off à la position « Off » et débranchez

2. Tournez le bouton du régulateur dans le sens antihoraire pour

régler la pression de sortie à zéro.

3. Enlevez l’outil pneumatique ou l’accessoire.

4. Tirez l’anneau de la soupape de sûreté pour permettre à l’air

de purger du réservoir jusqu’à ce que la pression dans le réservoir se situe à environ 20 lb/po

. Relâchez l’anneau de la soupape de sûreté.

5. Vidangez l’eau du réservoir en ouvrant le robinet de vidange.

(Tournez dans le sens contraire des aiguilles d’une montre) situé en bas du réservoir.

AVERTISSEMENT : Risque d’éclatement. L’eau dans le

réservoir d’air peut condenser. Si l’eau n’est pas vidangée, cela risque de corroder et d’affaiblir le réservoir d’air, produisant ainsi un risque de rupture du réservoir d’air. AVIS : Risque de dommages à la propriété. L’eau qui est purgée du réservoir d’air pourrait contenir de l’huile et de la rouille. Ces derniers risquent de tacher.

6. Une fois la vidange de l’eau terminée, fermez le robinet de

vidange (tournez dans le sens des aiguilles d’une montre). Le compresseur d’air peut maintenant être rangé. REMARQUE : Si le robinet de vidange à l’égout est obstrue, laissez s’échapper complètement la pression d’air. Le robinet de vidange pourra alors être retirée, nettoyée et remise en place. Soupapes d’admission et d’échappement de la pompe du compresseur d’air Une fois par année, faites appel à un technicien qualifié pour vérifier les soupapes d’admission et d’échappement de la pompe du compresseur d’air. Inspection des conduites d’air et des raccords pour des fuites

1. Placez le levier Auto/Off à la position « Off » , débranchez

l’unité et libérez tout l’air pressurisé du réservoir d’air.

2. Appliquez une solution savonneuse à tous les raccords,

connexions et tuyaux des conduites d’air.

3. Éliminez toutes les fuites trouvées.

IMPORTANT: Même des fuites mineures peuvent forcer le compresseur d’air à travailler trop fort, entraînant ainsi une panne prématurée ou un rendement médiocre. Réparations et Réglages TOUT ENTRETIEN OU TOUTE RÉPARATION NONMENTIONNÉS ICI DOIVENT ÊTRE EFFECTUÉS PAR UN TECHNICIEN QUALIFIÉ.

AVERTISSEMENT : Risque d’utilisation dangereuse. L’appareil

commence automatiquement à fonctionner lorsqu’il est mis en marche. Lors de l’entretien, vous pourriez vous exposer à des sources de tension, d’air comprimé ou à des pièces en mouvement. Des blessures pourraient ainsi survenir. Avant de faire tout entretien ou toute réparation, débranchez la source d’alimentation du compresseur et laissez s’échapper toute la pression d’air.41 Français Remplacement ou nettoyage de la soupape de retenue

1. Laissez s’échapper toute la pression du réservoir. Voir Vidange

du réservoir dans la section Entretien.

2. Placez le levier Auto/Off à la position « Off » , débranchez l’unité

et libérez tout l’air pressurisé du réservoir d’air.

3. À l’aide d’une clé réglable, desserrez l’écrou du tube de

sortie au niveau du réservoir d’air et de la pompe. Éloignez soigneusement le tube de sortie de la soupape de retenue.

4. À l’aide d’une clé réglable,

En position fermée, le disque est visible. En position ouverte, rien n'est visible. Tournevis desserrez l’écrou du tube de décharge de pression au niveau du réservoir d’air. Éloignez soigneusement le tube de décharge de pression de la soupape de retenue.

5. À l’aide d’une clé ouverte

de 7/8 po, dévissez la soupape de retenue (en tournant dans le sens contraire des aiguilles d’une montre). Notez l’orientation pour l’assemblage plus tard.

6. À l’aide d’un tournevis, poussez doucement le disque de

soupape vers le haut et vers le bas. REMARQUE: Le disque de soupape devrait se déplacer librement vers le haut et vers le bas sur un ressort qui retient le disque de soupape en position fermée. Si cela n’est pas le cas, la soupape de retenue doit être nettoyée ou remplacée.

7. Nettoyez ou remplacez la soupape de retenue. Utilisez un

solvant, tel qu’un décapant de peinture ou de verni, pour nettoyer la soupape de retenue.

8. Appliquez un produit d’étanchéité sur les filets de la soupape

de retenue. Réinstaller la soupape (en tournant dans le sens des aiguilles d’une montre).

9. Remettez en place le tube de décharge de pression et serrez

10. Remettez en place le tube de sortie et serrez les écrous.

11. Effectuez la procédure de rodage. Voir la partie intitulée

Procédures de rodage de la section sur l’utilisation. Service d’entretien additionnel Le démontage ou un entretien du compresseur d’air au-delà de ce qui est indiqué dans ce guide ne sont pas recommandés. Si un entretien plus poussé est requis, communiquez avec le Centre de service sous garantie autorisé le plus proche. Accessoires Les accessoires recommandés pour votre outil peuvent être achetés auprès du distributeur local ou d’un centre de réparation agréé. Si vous avez besoin d’assistance pour trouver un accessoire pour votre outil, veuillez composer le 1-888-895-4549 ou visiter notre site Web à www.dewalt.com.

AVERTISSEMENT : l’utilisation de tout autre accessoire non

recommandé avec cet outil pourrait s’avérer dangereuse. Utiliser uniquement des accessoires de classement égal ou supérieur à celui de la compresseur d’air. Information sur les réparations Veuillez recueillir les informations suivantes pour tous les appels au Service à la clientèle : Numéro du modèle ____________ Numéro de série _____________ Date et lieu de l’achat _____________________________________42 Français Réparations Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les répara- tions, l’entretien et les réglages doivent être réalisés par un centre de réparation en usine D

WALT, un centre de réparation agréé D

WALT ou par d’autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-888-895

• Never weld on or repair tank—replace by authorized dealer. Risque d’éclatement—Ne pas régler le régulateur à une pression de sortie supérieure à la pression maxi- male des accessoires. Utilisez uniquement les pièces de circulation d’air recommandées et acceptables pour les pressions de pas moins de 200 psi. • Les réservoirs affaiblis par la rouille peuvent exploser et entraîner la mort ou de graves bless ures et provoquer d’importants dommages. Vidanger l’eau de condensation du rés- ervoir après chaque utilisation afin de réduire la corro- sion. • Ne jamais souder ni réparer le réservoir - faire remplacer celui-ci par un centre de service agréé. Riesgo de explosión—No ajuste el regulador de manera que la presión de salida sea mayor que la presión máxima marcada del accesorio. Utilice partes de tratamiento de aire recomendadas y aceptables para presiones no menos de 200 psi. • La corrosión debilita el tanque, puede causar una explosión y daños materiales graves o lesiones graves o fatales. Drene el agua condensada del tanque después de cada uso para reducir la cor- rosión. • Nunca solde ni repare un tanque, reemp- lácelo en un centro de servicio autorizado.

WARNING AVERTISSEMENT ADVERTENCIA

Risk of fire or explosion—Do not spray a flammable liquid in a confined area or towards a hot surface. • Spray area must be well ventilated. • Do not smoke while spraying or spray where spark or flame is present. Keep compressors as far from spraying area as possible. • Arching parts—Keep compressor at least 20 feet away from explosive vapors, such as when spraying with a spray gun. Risque d’incendie ou d’explosion—Ne pas pulvé- riser de liquide inflammable dans un endroit confiné ou vers une surface chaude. • La zone de pulvérisa- tion doit être correctement ventilée. • Ne pas fumer pendant la pulvérisation et ne jamais pulvériser en présence d’étincelles ou de flammes. Laissez le compresseur le plus loin éloigné possible de la zone de pulvérisation.

Prévenir la corrosion en drainant toute humidité du réservoir après chaque usage.

OPEN OUVERTABIERTO WARNING: CONTAINS LEAD. May be harmful if eaten or chewed. May generate dust containing lead. Wash hands after use. Keep out of reach of children. WARNING: This product can expose you to chemicals including Lead, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov. 098-6173-A_5/18 AVERTISSEMENT : CONTIENT DU PLOMB. Peut être nocif s'il est ingéré ou mâché. Peut générer de la poussière contenant du plomb. Se laver les mains après usage. Garder hors de la portée des enfants. AVERTISSEMENT : Ce produit pourrait vous exposer à des produits chimiques, y compris Plomb, reconnu par l’État de Californie comme cause de cancer, malformations congénitales ou autres problèmes du système de reproduction. Pour obtenir plus d’information, visitez www.P65Warnings.ca.gov. ADVERTENCIA: CONTIENE PLOMO. Puede ser dañino si se ingiere o se mastica. Puede generar polvo que contenga plomo. Lávese las manos después del uso. Manténgalo fuera del alcance de los niños. ADVERTENCIA: Este producto le podría exponer a productos químicos incluyendo Plomo, reconocido por el Estado de California como causante de cáncer, defectos de nacimiento u otros daños del sistema reproductivo. Para obtener más información, visite www.P65Warnings.ca.gov. Garantie limitée La Fabricant garantit de la sont garantis à partir de la date d’achat. Garantie limitée d’UN (1) AN sur tous les compresseurs sans huile. Cette garantie n’est pas transférable à une tierce partie. La Fabricant réparera ou remplacera, à ses frais, à la discré- tion de la Fabricant, tout défaut pour vice de matière ou de fabrication. Pour toute information complémentaire relative à la couverture de la garantie et aux réparations prises en charge par celle-ci, veuillez appeler le 1-(888)-895-4549 ou vous rendre sur le site dewalt.com. Cette garantie ne s’applique pas aux accessoires, ou à tout dommage causé par des répa- rations effectuées ou tentées par un tiers. Cette garantie ne s’applique pas aux marchandises vendues par la Fabricant qui ont été fabriquées par une autre compagnie, et identiées comme telles, comme l’essence pour les moteurs. La garan- tie de son fabricant, si existante, sera alors applicable. TOUT DOMMAGE, PERTE OU DÉPENSE ACCESSOIRE, INDIRECT OU IMMATÉRIEL POUVANT RÉSULTER DE TOUT DÉFAUT,

DÉFAILLANCE OU DYSFONCTIONNEMENT DU PRODUIT

N’EST PAS COUVERT PAR CETTE GARANTIE. Certains états n’autorisent aucune exclusion ou limitation de garantie contre tout préjudice accessoire ou indirect, aussi il se peut que la limitation ou l’exclusion susdite ne vous soit pas appli- cable. TOUTE GARANTIE IMPLICITE, Y COMPRIS DE QUALITÉ MARCHANDE OU D’ADÉQUATION DANS UN BUT PARTICULIER, EST LIMITÉE À UN AN À COMPTER DE LA DATE D’ACHAT. Certains états n’autorisent aucune limitation quant à la durée de toute garantie implicite, aussi il se peut que l’exclusion susdite ne vous soit pas applicable. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi43 Français bénécier d’autres droits variant d’un territoire à l’autre. Ce à quoi la Fabricant s’engage : (la Fabricant) s’engage à couvrir les pièces et la main-d’oeuvre requises an de remédier aux défauts importants constatés dans les matériaux ou dans la main-d’oeuvre au cours de la première année suivant l’acqui- sition, sous réserve de ce qui suit. Les pièces utilisées pour la réparation des unités complètes ou des accessoires sont garanties pendant ce qui reste de la période de garantie initiale. Qu’est-ce qui n’est pas couvert par cette garantie? L’incapacité de l’acheteur au détail initial d’installer, d’entrete- nir et d’exploiter cet équipement conformément aux pratiques industrielles normales. Les modications apportées au produit ou le bricolage effectué sur ses composants, ou le manque- ment à se conformer aux recommandations spéciques de la Fabricant énoncées dans le manuel de l’utilisateur, rendront cette garantie nulle et non avenue. La Fabricant rejette toute responsabilité pour les réparations, remplacements ou ajustements à l’équipement ou pour tous coûts reliés au travail effectués sur l’équipement par l’acheteur sans l’autorisation préalable écrite de la Fabricant. Les effets de la corrosion, de l’érosion, des conditions environnementales ambiantes, des défauts de nature supercielle et les matériaux requis pour la maintenance de routine sont expressément exclus de cette garantie. Les matériaux requis pour la maintenance de routine tels que l’huile, les lubriants et les ltres à air, ainsi que les changements d’huile, de ltres à air, de tension de courroie, etc. font partie de la responsabilité de l’utilisateur. Parmi les exclusions supplémentaires, il faut ajouter les dommages liés au transport, les défaillances liées à la négligence, aux acci- dents ou à une mauvaise utilisation, les moteurs à induction alimentés par un alternateur, les fuites d’huile, les fuites d’air, la consommation d’huile, les raccords qui fuient, les boyaux, les robinets d’évacuation d’air, les soupapes de purge et les tuyaux de transfert.

• Les composants suivants sont considérés comme des équipements sujets à usure normale et ne sont donc couverts que pendant un an après leur vente : courroies, poulies, volants, clapets de non-retour, manostats, déchargeurs à air, manettes d’accélération, moteurs électriques, balais, régulateurs, joints toriques, manomètres, tubes, conduits, raccords, attaches, roues, porte-outils à attache rapide, garnitures, joints d’étanchéité, logements de ltre à air, segments de piston, biellettes de liaison et joints de piston.

• Les charges de main-d’oeuvre, d’appels de service et de déplacements ne sont pas couvertes au-delà de la première année suivant l’acquisition pour les compresseurs xes (compresseurs sans poignées et sans roues). Les réparations nécessitant des heures supplémentaires, des taux et tarifs de n de semaine ou toute autre charge excé dant le tarif standard de travail en atelier ne sont pas couvertes.

• Temps requis pour la formation d’orientation an de permettre au centre de service d’obtenir accès au produit, ou du temps supplémentaire pour cause de sortie inadéquate.

• Les dommages causés par un entretien inadéquat du ltre.

• L’usure de la pompe ou un dommage causé par une contamination d'huile.

• L’usure de la pompe ou l’endommagement d’une valve causé par le non-respect des directives d’entretien44 Français correctes.

• Les moteurs à essence, si le produit est équipé d’un tel moteur : se reporter au manuel d’utilisation du moteur pour la couverture de la garantie spécique du fabricant du moteur. Pièces achetées séparément : la garantie pour les pièces achetées séparément, telles que les pompes, les moteurs, etc. s’applique comme suit : À compter de la date d’achat

• Toutes les pompes à un étage ou à deux étages 1 an

• Moteurs électriques 90 jours

• Moteur/pompe universel(le) 30 jours

• Toute autre pièce 30 jours

• Aucune autorisation de retour ne sera accordée pour les composants électriques une fois qu’ils sont installés. Comment obtenir du service? An d'être admissible au service sous garantie, vous devez être l'acheteur original au détail, et de fournir une preuve d'achat de l'un des conces- sionnaires de la Fabricant, des distributeurs ou magasins de vente au détail. Compresseurs portatifs ou des pièces doivent être livrées, ou expédiés, au Centre de service agréé le plus proche. Tous les frais de transport et les frais associés de voyage doivent être pris en charge par le consommateur. S'il vous plaît appelez notre numéro sans frais 1-888-895-4549 pour une assistance. CETTE GARANTIE VOUS ACCORDE DES DROITS LÉGAUX SPÉCIFIQUES ET VOUS POUVEZ BÉNÉFICIER D’AUTRES DROITS EN FONCTION DE L’ÉTAT OÙ CELLE-CI S’APPLIQUE. LA FABRICANT N’OFFRE AUCUNE AUTRE GARANTIE NI REPRÉSENTATION DE QUELQUE SORTE QUE CE SOIT, EXPRESSE OU IMPLICITE, EXCEPTION FAITE DE LA PROPRIÉTÉ. TOUTES LES GARANTIES IMPLICITES, EN

L’UNE QUELCONQUE DES GARANTIES ET À L’ENSEMBLE DE CELLES-CI, À D’AUTRES CONTRATS, À LA NÉGLIGENCE OU À D’AUTRES DÉLITS CIVILS, EST EXCLUE CONFORMÉMENTAUX

CLAUSES D’EXCLUSION DE LA LOI.45

• Français Guide de dépannage Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L’opérateur ou le personnel d’entretien peut exécuter certaines mesures correctives, d’autres exigent l’assistance d’un technicien D eWALT qualifié ou du distributeur. Problème Code Fuites d’air p. 1
• Fuites d’air dans le réservoir d’air ou dans les soudures du réservoir d’air p. 2
• Fuites d’air entre la tête et la plaque porte-soupapes p. 3
• Fuites d’air à la soupape de sûreté p. 4
• Le compresseur ne fournit pas la quantité d’air requise pour le fonctionnement d’accessoires p. 1
• , 5, 6, 7, 9 Admission d’air restreinte p. 9
• Appel de courant excessif p. 17
• , 18 Le compresseur ne démarre pas quand il fait froid p. 24
• , 25 Le relevé de pression sur le manomètre réglementé chute lorsque l’accessoire est utilisé p. 14
• Fuite d’air continuelle au bouton du régulateur p. 15
• Le régulateur ne parvient pas à fermer la sortie d’air p. 15
• Pression du réservoir d’air ne se développe pas p. 16
• Le compresseur cale p. 19
• , 20, 21 Surchauffe , 22, 23 Codes de dépannage p. 18

CODE CAUSE POSSIBLE POSSIBLE SOLUTION

1 Les raccords de tube ne sont pas assez serrés Serrer les raccords qui émettent un sifflement de fuite d’air. Contrôler les raccords avec une solution d’eau savonneuse. NE SERREZ PAS TROP.46 Français

CODE CAUSE POSSIBLE POSSIBLE SOLUTION

2 Réservoir d’air défectueux Le réservoir d’air doit être remplacé. Ne pas réparer la fuite.

AVERTISSEMENT : Risque d’éclatement. Ne pas

percer le réservoir d’air, ni le souder ou le modifier de quelque manière qui soit. Ces interventions l’affaibliront. Le réservoir risque de rompre ou d’exploser. 3 Joints d’étanchéité fuyants Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

WALT. 4 Soupape de sûreté défectueuse Faites fonctionner la soupape manuellement en tirant sur la bague. Si la soupape fuit toujours, la remplacer. 5 Utilisation excessive prolongée de l’air Diminuer la quantité d’air utilisée. 6 Le compresseur ne dispose pas de la capacité adéquate pour l’utilisation d’accessoires Vérifier les exigences d’air de l’accessoire. Si elles sont supérieures au CFM ou à la pression fournie par le com- presseur d’air, un compresseur de plus grande capacité est requis pour l’utilisation de l’accessoire. 7 Trou dans le boyau Vérifiez et remplacez-le au besoin. 8 L’appareil fonctionne dans des conditions humides ou fraîches Déplacer l’appareil dans un endroit sec bien aéré. 9 Filtre d’admission d’air obstrué Nettoyer ou remplacer le filtre d’admission d’air.

Cycles de travail extrêmement léger Utiliser l’appareil pour des cycles de travail plus prolongés. On recommande de l’utiliser à plein régime de 50 % à 75 % de son temps de fonctionnement et au ralenti pour les autres 25 %.

Segments de pistons endommagés ou usés Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

Cylindre ou piston endommagé ou usé Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

Fini du cylindre du compresseur est usé Communiquer avec un centre de réparation en usine de

eWALT ou un centre de réparation agréé D

Le régulateur n’est pas réglé correctement pour l’accessoire utilisé Il est normal que la pression chute lorsqu’un accessoire est utilisé, ajuster le régulateur comme indiqué sous Caractéristiques si la pression chute trop. REMARQUE : Régler la pression régulée sous des conditions de travail avec l’utilisation de l’accessoire. 15 Le régulateur est endommagé Le remplacer.

Régulateur ouvert Tourner le bouton du régulateur en sens antihoraire jusqu’au butoir intégré.

Tension insuffisante/surcharge du moteur Vérifiez que l’alimentation est adéquate et que le compresseur est branché sur un circuit séparé. Vérifiez que le compresseur est branché sur son propre circuit. Si une rallonge est utilisée, essayez sans utiliser la rallonge. Si le compresseur est branché sur un circuit protégé par un fusible, utilisez des fusibles temporisés à double élément (Buss Fusetron de type «T» seulement).

Passages d’air colmatés Inspectez et remplacez les tubes de transfert ou la soupape d’arrêt, selon les besoins.

Tension insuffisante vers le moteur Fournissez une puissance adéquate.

Soupape d’arrêt défectueuse Remplacez la soupape d’arrêt.

Grippage de la pompe Communiquer avec un centre de réparation en usine de

eWALT ou un centre de réparation agréé D

Mauvaise aération Placez le compresseur dans un endroit frais, sec et bien aéré, à une distance de 30 cm (12 po.) du mur le plus proche.

Surfaces de refroidissement sales Nettoyez entièrement toutes les surfaces de refroidissement.

Trop de pression de refoulement dans le réservoir Ouvrez le robinet de purge quand vous mettez en marche le moteur.

Le compresseur est trop froid Placez le compresseur dans un endroit plus chaud. Glossaire CFM : Pieds cubes par minute ; une unité de mesure de débit d’air. SCFM : pied cube par minute (standard), une unité de mesure du soufflage. PSI : livres par pouce carré, une unité de mesure de pression. Pression d’enclenchement: Point de pression bas réglé en usine qui met en marche le moteur de la pompe pour remettre sous pression l’air dans le réservoir. Pression de déclenchement: Point de pression haut réglé en usine qui arrête le moteur de la pompe et la hausse de pression dans le réservoir au-delà d’un certain niveau. Bien aéré: Qualifie un endroit où les gaz d’échappement ou les vapeurs sont remplacés par de l’air frais. Circuit réservé: Circuit électrique réservé exclusivement au com- presseur d’air. ASME: American Society of Mechanical Engineers (Société amé- ricaine des ingénieurs mécaniciens). Indique que les composants sont fabriqués, testés et examinés selon les normes définies par l’ASME. CSA: L’association canadienne de normes Indique que les produits qui font avoir examinée cette ins- cription avoir été fabriquée, testée et aux normes qui sont fixées par CSA. L’association canadienne de normes (Etats-Unis) Indique que les produits qui font avoir fabriqué cette inscription, testé et examiné aux normes qui sont fixées par CSA. Ces produits se conforment également à la norme 1450 d’cU.l.. Code Californien : l’appareil pourrait être conforme au code de la Californie 462 (l) (2)/(M) (2). L’étiquette de spécifications/modèle est apposée sur le côté du réservoir d’air des appareils qui sont conformes au code californien.49 Español Compresor de aire

6.0 SCFM à 90 Lb/po²

• Never weld on or repair tank—replace by authorized dealer. Risque d’éclatement—Ne pas régler le régulateur à une pression de sortie supérieure à la pression maxi- male des accessoires. Utilisez uniquement les pièces de circulation d’air recommandées et acceptables pour les pressions de pas moins de 200 psi. • Les réservoirs affaiblis par la rouille peuvent exploser et entraîner la mort ou de graves bless ures et provoquer d’importants dommages. Vidanger l’eau de condensation du rés- ervoir après chaque utilisation afin de réduire la corro- sion. • Ne jamais souder ni réparer le réservoir - faire remplacer celui-ci par un centre de service agréé. Riesgo de explosión—No ajuste el regulador de manera que la presión de salida sea mayor que la presión máxima marcada del accesorio. Utilice partes de tratamiento de aire recomendadas y aceptables para presiones no menos de 200 psi. • La corrosión debilita el tanque, puede causar una explosión y daños materiales graves o lesiones graves o fatales. Drene el agua condensada del tanque después de cada uso para reducir la cor- rosión. • Nunca solde ni repare un tanque, reemp- lácelo en un centro de servicio autorizado.

WARNING AVERTISSEMENT ADVERTENCIA

Risk of fire or explosion—Do not spray a flammable liquid in a confined area or towards a hot surface. • Spray area must be well ventilated. • Do not smoke while spraying or spray where spark or flame is present. Keep compressors as far from spraying area as possible. • Arching parts—Keep compressor at least 20 feet away from explosive vapors, such as when spraying with a spray gun. Risque d’incendie ou d’explosion—Ne pas pulvé- riser de liquide inflammable dans un endroit confiné ou vers une surface chaude. • La zone de pulvérisa- tion doit être correctement ventilée. • Ne pas fumer pendant la pulvérisation et ne jamais pulvériser en présence d’étincelles ou de flammes. Laissez le compresseur le plus loin éloigné possible de la zone de pulvérisation.

Prévenir la corrosion en drainant toute humidité du réservoir après chaque usage.
