B045 - Composant électronique Kemo - Notice d'utilisation et mode d'emploi gratuit

Marque	Kemo
Modèle	B045
Type de produit	Barrage photoélectrique / Interrupteur crépusculaire
Dimensions de la plaquette	Environ 56 x 27 mm
Poids	Environ 20 g (estimation)
Tension de service	12 V=
Consommation de courant	< 100 mA
Contact du relais	1 x CON max. 3 A, max. 25 V
Sensibilité	Réglable par potentiomètre-trimmer
Type de capteur	Phototransistor pour lumière visible
Fonctions principales	Commutation d'un relais par interruption de faisceau lumineux ou selon le niveau de luminosité
Usage recommandé	Barrière photoélectrique pour portes/fenêtres, interrupteur crépusculaire
Alimentation externe nécessaire	Bloc d'alimentation stabilisé 12 V=
Assemblage	À braser sur plaquette, soudures directes recommandées
Protection du phototransistor	Utiliser un tube en carton noir (diam. int. 8-10 mm, long. 5 cm) pour éviter la lumière parasite
Entretien	Nettoyer la plaquette avec un chiffon antistatique sec
Sécurité	Respecter les consignes de sécurité du manuel général M1003
Pièces détachées	Phototransistor NTCX, résistance RX, potentiomètre-trimmer (références constructeur)
Réparabilité	Module soudé, remplacement possible par un professionnel
Informations générales	Notice d'utilisation disponible en PDF, 4 pages

FOIRE AUX QUESTIONS - B045 Kemo

Comment alimenter le module B045 ?

Le module fonctionne sous une tension continue de 12 V=. Utilisez un bloc d'alimentation stabilisé pour éviter les fluctuations.

Quel type de relais est intégré ?

Le relais est un contact 1 x CON pouvant commuter jusqu'à 3 A sous 25 V maximum.

Comment régler la sensibilité ?

La sensibilité se règle via le potentiomètre-trimmer présent sur la plaquette. Tournez-le jusqu'à obtenir le seuil de commutation désiré.

Peut-on utiliser le B045 comme interrupteur crépusculaire ?

Oui, il suffit de monter le phototransistor sur les positions NTCX1 et RX1 pour que le relais commute en fonction de la luminosité ambiante.

Comment configurer le barrage photoélectrique ?

Montez le phototransistor dans un tube en carton noir (diam. 8-10 mm, long. 5 cm) et placez une lampe en face. Utilisez les positions NTCX et RX pour que le relais réagisse à l'obscurité.

Puis-je rallonger les câbles du phototransistor ?

Non, il est impératif de braser directement le phototransistor sur la plaquette. Des câbles longs provoquent des interférences et des dysfonctionnements.

Quelle est la plage de sensibilité en lumière visible ?

Le module est conçu pour la lumière visible. La sensibilité est ajustable par le trimmer ; les valeurs exactes dépendent du phototransistor utilisé.

Comment nettoyer la plaquette ?

Utilisez un chiffon antistatique sec ou une brosse douce. Évitez tout liquide qui pourrait endommager les composants.

Quelles sont les dimensions du module ?

La plaquette mesure environ 56 x 27 mm.

Où trouver les instructions générales de sécurité ?

Consultez l'imprimé M1003 fourni avec le module. Il contient les consignes de sécurité et les informations de mise en service.

MODE D'EMPLOI B045 Kemo

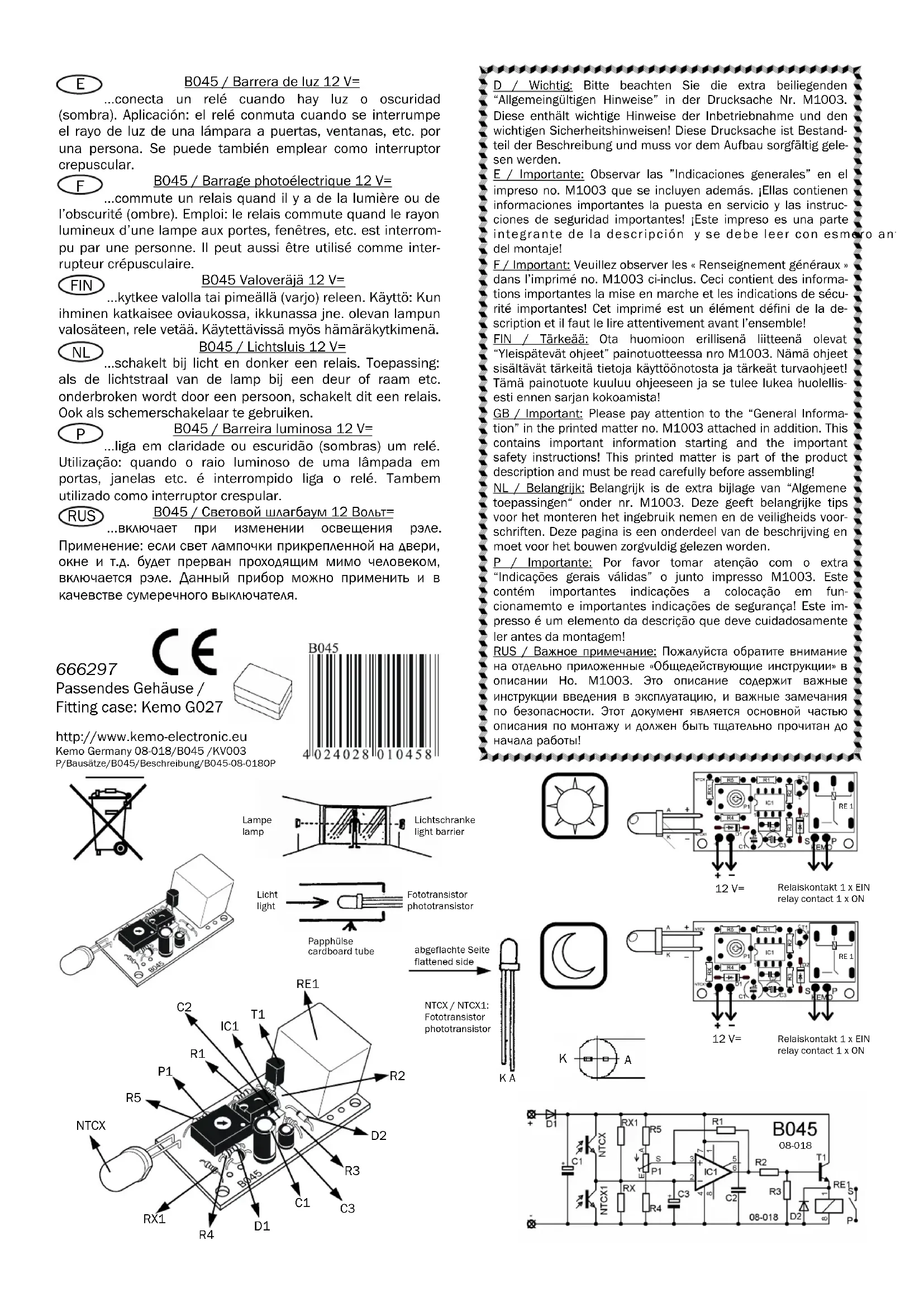

B045 / Barrage photoélectrique 12 V=

...commute un relais quand il y a de la lumière ou de l'obscurité (ombre). Emploi: le relais commute quand le rayon lumineux d'une lampe aux portes, fenêtres, etc. est interrompu par une personne. Il peut aussi être utilisé comme interrupteur crépusculaire.

FIN

F / Important: Veuillez observer les « Renseignement généraux » dans l'imprimé no. M1003 ci-inclus. Ceci contient des informations importantes la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément défini de la description et il faut le lire attentivement avant l'ensemble!

F Description du montage: Le montage fonctionne avec un amplificateur opérationnel qui est employé comme comparateur. Le comparateur a 2 entrées auxquelles il surveille 2 tensions. Une fixe tension est ajusté à l'entrée Pin 3 avec le potentiomètre-trimmer et avec cela la sensibilité est réglé en même temps. Un phototransistor est raccordé à l'entrée Pin 2 selon la description. Le relais réagit si la tension au Pin 2 change par un changement de l'intensité lumineuse.

Emploi conformément aux dispositions: Pour la construction des barrages photoélectriques où un relais commute à l'interruption du rayon lumineux. Pour surveiller la luminosité où un relais commute en cas d'une luminosité réglable (usage comme interrupteur crépusculaire).

Instructions d'assemblage: Équipez la plaquette selon la nomenclature et les instructions de la brochure ci-jointe "Instructions générales". Veuillez utiliser un bloc d'alimentation stabilisé 12 V pour le service. Selon le mode de fonctionnement il faut installer le phototransistor NTCX et le la résistance RX aux 2 endroits différents sur la plaquette:

1. Si vous placez le phototransistor NTCX à "NTCX" sur la plaquette et la résistance RX à "RX", le relais connecte à l'obscurité ou bien à l'ombre et déconnecte à luminosité.

2. Si vous placez le transistor NTCX à "NTCX1" sur la plaquette et la résistance RX à "RX1", le relais connecte à luminosité et déconnecte à l'obscurité.

Si on veut employer l'appareil comme barrage photoélectrique, il faut protéger le phototransistor contre l'incidence de la lumière de côté et de derrière avec un tuyau en carton noir (montage dans un tuyau en carton que est fermé à l'arrière, diamètre intérieur env. 8...10 mm, longueur env. 5 cm). Ensuite le tuyau en carton avec le phototransistor encastré est monté horizontalement. Alors il faut monter une lampe au côté opposé qui rayonne directement sur le phototransistor par l'ouverture du tuyau en carton. Puis il faut régler le barrage photoélectrique avec le potentiomètre-trimmer de manière que le relais justement ne réagit pas. Si maintenant une personne passe par le rayon lumineux, le relais commute.

Attention: Il faut toujours braser le phototransistor directement avec la plaquette! Ne rallongez pas le câble de raccordement du phototransistor, parce que ceci mène aux dérangements!

Mise en service: Veuillez connecter la tension de service. Si l'appareil est utilisé comme barrage photoélectrique, intercalez la lampe et alignez-la sur le phototransistor. Si on emploie l'appareil comme interrupteur crépusculaire, il faut aligner le phototransistor sur l'endroit où il droit travailler. Maintenant on peut ajuster (essayer) la sensibilité désiré avec le potentiomètre-trimmer sur la plaquette. Le relais commute si on recouvre (obscurcit) le phototransistor avec la main.

Données techniques:

Tension de service: 12 V=

Consommation de courant: < 100 mA

Contact du relais: 1 x CON max. 3 A max. 25 V

Sensibilité: réglable

Construit pour lumière visible

Dimension de la plaquette: env. 56 x 27 mm
