PK-F60LA2 - Accessoire de projecteur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur d'objectif pour projecteur
Marque	Sony
Modèle	PK-F60LA2
Utilisation	Fixation d'un objectif de projection avec commande motorisée du zoom et de la mise au point
Compatibilité	Projecteurs Sony (consulter un technicien pour les modèles compatibles)
Contenu de l'emballage	Section adaptateur d'objectif, section moteur, couvercle du substrat, couvercle du moteur, vis M2x6 (6), vis autotaraudeuses M2x6 (2), entretoises (2), mode d'emploi
Nombre de vis fournies	8 vis (6 M2x6 + 2 autotaraudeuses M2x6)
Nombre d'entretoises fournies	2 entretoises de rechange
Fonctionnalités	Moteur électrique pour réglage du zoom et de la mise au point
Installation	Montage par un technicien Sony qualifié recommandé
Précautions d'usage	Éviter de toucher la surface de l'objectif ; manipulation sur surface stable et horizontale
Entretien	Nettoyage avec un chiffon doux ; éviter les rayures
Sécurité	Risque d'incendie ou de blessure si montage incorrect
Pièces de rechange	Entretoises supplémentaires disponibles sur demande
Garantie	Garantie limitée Sony (voir site pour détails)
Informations réglementaires	Conforme à la classe A de CISPR 32 ; ne pas utiliser en zone résidentielle (Europe)
Remarque sur la condensation	En cas de changement brusque de température, laisser le projecteur allumé 2h avant utilisation
Ajustement de la mise au point	Si la mise au point est impossible, ajouter ou retirer des entretoises selon le sens de rotation de la bague

FOIRE AUX QUESTIONS - PK-F60LA2 SONY

Comment installer l'adaptateur d'objectif PK-F60LA2 ?

L'installation doit être effectuée par un technicien Sony qualifié. Les étapes incluent : retirer l'adaptateur existant, aligner les orifices, fixer les vis, et brancher le connecteur. Voir le mode d'emploi pour le détail complet.

Que faire si la mise au point ne s'ajuste pas correctement ?

Selon l'état de l'objectif, vous pouvez ajouter ou retirer une entretoise. Si la mise au point est meilleure en tournant la bague dans le sens horaire à fond, ajoutez une entretoise. Sinon, retirez-en une. Répétez jusqu'à obtention de la netteté.

Puis-je installer l'adaptateur moi-même ?

Non, il est recommandé de faire appel à un technicien Sony qualifié, car le montage comporte un risque d'incendie ou de blessure.

Comment éviter la condensation sur l'objectif ?

En cas de brusque changement de température, réglez la climatisation avec précaution. Si de la condensation se forme, laissez le projecteur allumé pendant deux heures avant utilisation.

Quels sont les accessoires fournis avec l'adaptateur ?

L'emballage contient : section adaptateur d'objectif, section moteur, couvercle du substrat, couvercle du moteur, vis M2x6 (6), vis autotaraudeuses M2x6 (2), entretoises (2), et le mode d'emploi.

L'adaptateur est-il compatible avec tous les projecteurs Sony ?

Non, il est conçu pour certains modèles. Consultez un technicien Sony pour vérifier la compatibilité de votre projecteur.

Comment nettoyer l'adaptateur d'objectif ?

Utilisez un chiffon doux et sec. Évitez de toucher la surface de l'objectif pour ne pas la rayer. Manipulez toujours sur une surface stable et horizontale.

Que faire en cas de perte des vis ?

Les vis retirées sont indispensables pour la fixation. En cas de perte, contactez un centre de service Sony agréé pour obtenir des vis de rechange.

Où trouver les informations de garantie ?

Pour les clients au Canada, rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty-product-registration. Pour les autres régions, consultez le site web Sony local.

L'adaptateur nécessite-t-il une alimentation électrique ?

Oui, la section moteur doit être connectée au projecteur via le connecteur électrique fourni. Suivez les instructions du mode d'emploi pour le branchement.

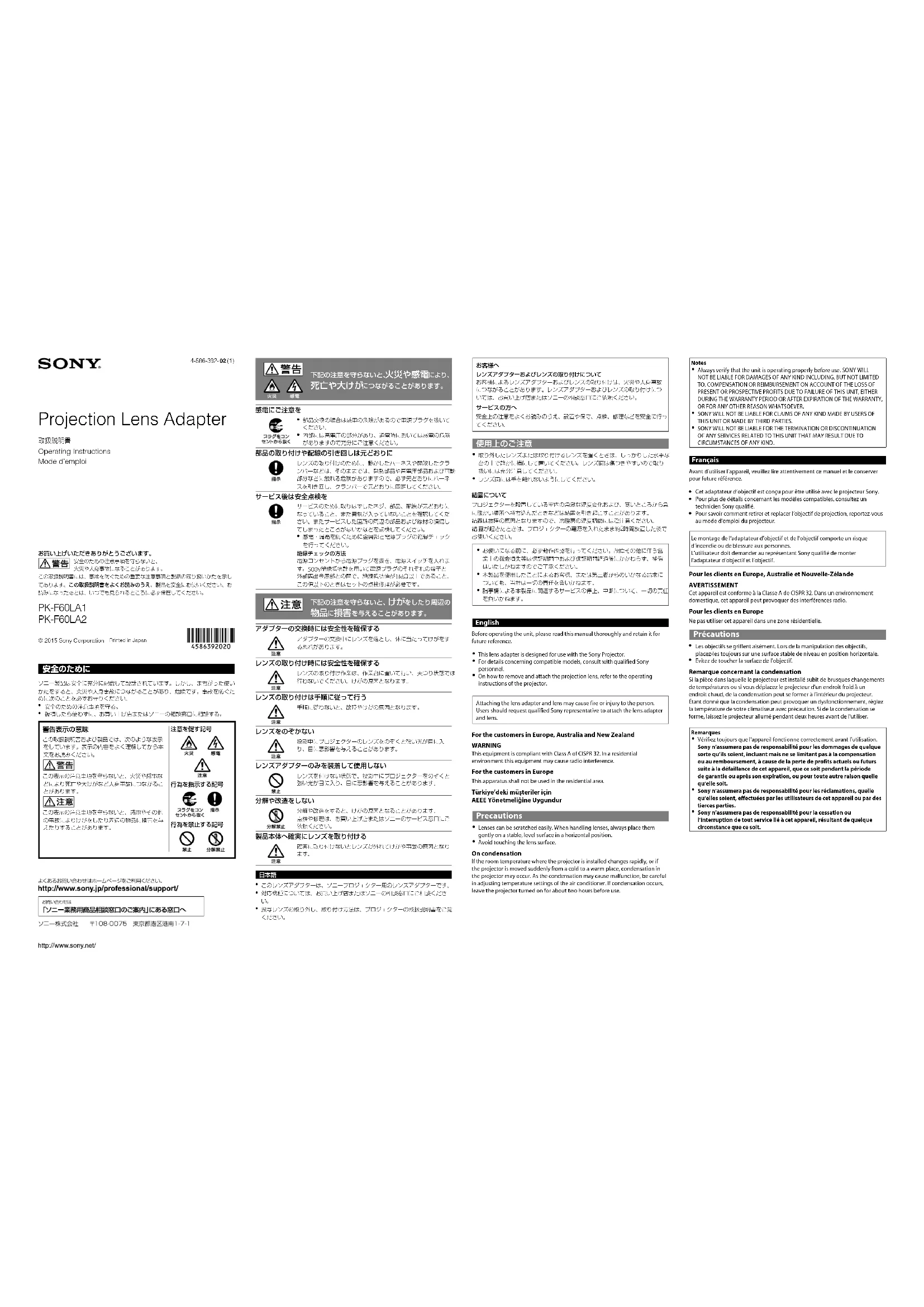

MODE D'EMPLOI PK-F60LA2 SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

• Cet adaptateur d'objectif est conçu pour être utilisé avec le projecteur Sony.
• Pour plus de détails concernant les modèles compatibles, consultez un technicien Sony qualifié.
• Pour savoir comment retirer et replacer l'objectif de projection, reportez-vous au mode d'emploi du projecteur.

Le montage de l'adaptateur d'objectif et de l'objectif comporte un risque

d'incendie ou de blessure aux personnes. L'utilisateur doit demander au représentant Sony qualifié de monter l'adaptateur d'objectif et l'objectif.

Pour les clients en Europe, Australie et Nouvelle-Zélande

AVERTISSEMENT

Cet appareil est conforme à la Classe A de CISPR 32. Dans un environnement domestique, cet appareil peut provoquer des interférences radio.

Pour les clients en Europe

Ne pas utiliser cet appareil dans une zone résidentielle.

Précautions

• Les objectifs se griffent aisément. Lors de la manipulation des objectifs,
  placez-les toujours sur une surface stable de niveau en position horizontale. • Evitez de toucher la surface de l'objetif

，

Si la pièce dans laquelle le projecteur est installé subit de brusques changements de températures ou si vous déplacez le projecteur d'un endroit froid à un endroit chaud, de la condensation peut se former à l'intérieur du projecteur. Étant donné que la condensation peut provoquer un dysfonctionnement, réglez la température de votre climatiseur avec précaution. Si de la condensation se forme, laisse le projecteur allumé pendant deux heures avant de l'utiliser.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.

A

B

C

D

E

F

日本語

同梱品

• Section adaptateur d'objectif (1)
• Section moteur (1)
• Couvercle du substrat (1)
• Couvercle du moteur (1)
• Vis M2 × 6 (6)
• Vis autotaraudeuses M2 × 6 (2)
- Entretoises (2)
• Mode d'emploi (1 jeu)

Fixation de l'adaptateur d'objectif

1 Placez l'objectif de projection en orientant la partie supérieure de la plaque signalétique vers le haut et indiquez un repère près de l'orifice de la vis supérieure de l'objectif (A.①).
Puisqu'il est possible que vous ne reconnaissiez pas la position centrale de l'objectif de projection une fois l'adaptateur d'objectif fixé à l'objectif de projection retiré, indiquez un repère sur l'objectif de projection à l'aide d'un feutre, etc.
2 Retirez les six vis de fixation de l'adaptateur d'objectif fixé, puis faites-le glisser tout droit pour l'extraire (A-②).

Remarques

• Les vis retirées vont servir à stabiliser l'adaptateur d'objectif : ne les perdez pas.
• Une fois l'adaptateur d'objectif retiré, la section entretoise est également desserrée. Veillez à ce que l'entretoise ne se détache pas.
  3 Retirez la partie fixée de l'adaptateur d'objectif (2) en enlevant les vis latérales (2) (A-②)
  4 Tout en alignant les positions respectives de l'orifice de vis de l'objectif, de l'orifice de l'entretoise et de l'orifice de l'adaptateur d'objectif, insérez l'adaptateur d'objectif à fond jusqu'à ce qu'il s'enclenche. Tout en alignant le repère indiqué à l'étape 1 sur la partie raccordement électrique du point illustré, fixez les vis (6) retirées à l'étape 2 (B).
  5 Tout en alignant les positions respectives de la section moteur et de l'orifice de fixation de l'adaptateur d'objectif, enclenchez les engrenages de la section moteur avec les engrenages du zoom et les engrenages de la mise au point (C), puis fixez la section moteur à l'alde des vis (3) fournies (D).

6 Insérez le connecteur de la section moteur dans le connecteur de la section de raccordement électrique.
7 Fixez le couvercle du substrat à l'aide des vis autotaraudeuses (2) fournies
recouvrant le substrat de la section de raccordement électrique (E)
8 Fixez le couvercle du moteur à l'aide des vis (3) fournies recouvrant la section moteur (F).

Lorsque la mise au point ne peut pas être ajustée

Selon les conditions d'installation, la mise au point peut ne pas être ajustée même si son réglage est effectué. Dans ce cas, ajustez la mise au point en modifiant le nombre d'entretoises.

Si la mise au point de l'image est meilleure lorsque la bague de mise au point est tournée à fond dans le sens horaire :

Ajoutez une entretoise.

Si la mise au point de l'image est moins bonne lorsque la bague de mise au point est tournée à fond dans le sens horaire :

Retirez une entretoise.

1 Retirez l'adaptateur d'objectif de l'objectif de projection.
2 Ajoutez ou retirez une entretoise en fonction de l'état de la mise au point (B)
Deux entretoises de rechange sont fournies avec l'adaptateur d'objectif.
3 Fixez l'adaptateur à l'objectif de projection.
4 Recommencez les étapes 1 à 3 jusqu'à l'obtention de la mise au point.

Remarque

Un réglage peut s'imposer, selon l'état de l'objectif utilisé. Pour plus d'informations sur les réglages, consultez un technicien Sony qualifié.

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty-product-registration pour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.
