Type de produit	Détecteur de mouvement / Commande de volet roulant
Marque	THEBEN
Modèle	REC 200 HF
Alimentation	230 V / 50 Hz
Fréquence	433,92 MHz
Modulation	ASK (Amplitude Shift Keying)
Pouvoir de coupure	8 A
Distance de détection (plein air)	30 mètres
Nombre de canaux	256
Température de fonctionnement	0 °C à +45 °C
Temporisation	Environ 2 minutes
Fonctions	Montée / Arrêt / Descente
Indice de protection	IP20
Commande manuelle	Bouton en façade
Compatibilité émetteurs	TRA 63 HF, TRA 64 HF, TRA 67 HF, TRA 69 HF
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas ouvrir l'appareil, respecter la tension d'alimentation

FOIRE AUX QUESTIONS - REC 200 HF THEBEN

Comment régler les canaux de l'émetteur et du récepteur ?

Assurez-vous que les réglages des canaux de l'émetteur et du récepteur sont identiques. Le récepteur peut être réglé comme l'émetteur en positionnant le système de codage HF sur "1" et le sélecteur de codage sur "9". Si un autre dispositif sans fil à proximité utilise le même canal, passez sur un autre canal. Évitez la combinaison A1.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord que l'alimentation 230 V est correctement branchée. Assurez-vous que les canaux de l'émetteur et du récepteur correspondent. Si le problème persiste, vérifiez la pile de l'émetteur (type 12 V CC A23) et remplacez-la si nécessaire.

Quelle est la portée de l'émetteur ?

La portée de l'émetteur (TRA 69 HF) est d'environ 50 mètres en champ libre. En intérieur, la portée peut être réduite par les obstacles.

Puis-je utiliser une télécommande différente ?

Oui, le REC 200 HF est compatible avec les émetteurs THEBEN suivants : TRA 63 HF, TRA 64 HF, TRA 67 HF et TRA 69 HF. Assurez-vous que les canaux sont réglés sur la même valeur.

Comment installer le REC 200 HF ?

Raccordez l'appareil au secteur 230 V / 50 Hz selon le schéma de câblage fourni. Le bouton en façade permet une commande manuelle. L'installation doit être effectuée par un électricien qualifié.

Que signifie le voyant LED ?

Le voyant LED sur l'émetteur (TRA 69 HF) indique la transmission du signal. Sur le récepteur, une LED peut indiquer l'état de fonctionnement, reportez-vous à la notice.

Quelle est la durée de la temporisation ?

La temporisation de fonctionnement est d'environ 2 minutes. Cela signifie que l'appareil reste actif pendant cette durée après une commande.

L'appareil est-il compatible avec les volets roulants ?

Oui, le REC 200 HF est conçu pour commander un volet roulant avec les fonctions montée, arrêt et descente. Il peut également être utilisé pour d'autres automatismes comme les portes de garage.

Comment effectuer une réinitialisation ?

Il n'y a pas de réinitialisation spécifique. Vous pouvez modifier les canaux en ajustant les sélecteurs de codage sur l'émetteur et le récepteur. Assurez-vous que les réglages sont identiques.

Puis-je utiliser l'appareil en extérieur ?

L'appareil a un indice de protection IP20, ce qui signifie qu'il n'est pas adapté à une utilisation en extérieur sans protection supplémentaire contre l'humidité et la poussière.

MODE D'EMPLOI REC 200 HF THEBEN

L'émetteur portatif TRA 69 HF est compatible avec tous les produits récepteurs BATIMENT HF THEBEN. Cet émetteur peut commander un interrupteur tout ou rien ou un variateur dans le cas d'applications d'éclairage. Il peut également commander d'autres applications comme la mise en route d'automatismes de volet roulant, porte de garage motorisé. Sa petite taille permet de l'accrocher en porte-clé.

Tension d'alimentation : pile 12vcc A 23 non fournie - Portée de l'émetteur : environ 50 mètres en champ libre Fréquence : 433.92 MHZ Modulation: ASK (Amplitude Shift Keying) - Nombre de canaux : 64 - Température de fonctionnement: 0^ C + 45^ C Indicateur de transmission : LED

C∈0560 ① △IP40

Commande de volet roulant

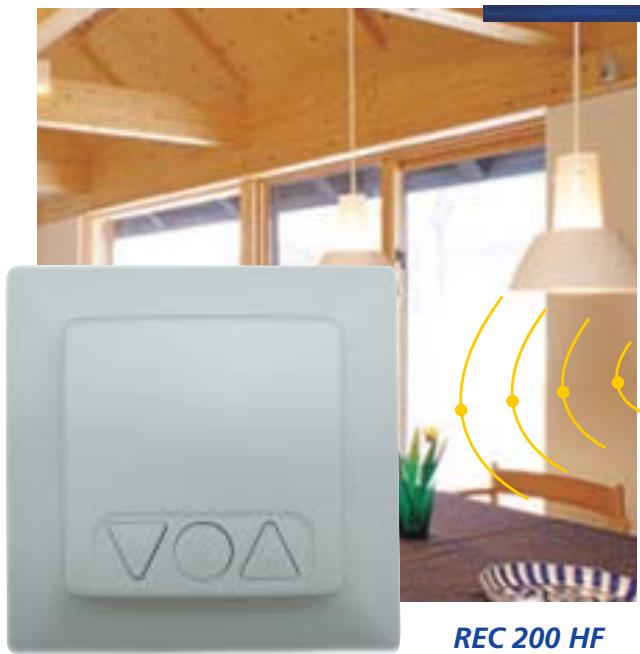

REC 200 HF

Schéma de câblage - REC 200 HF

REC 200 HF réf: 1030200

Commande de volet roulant. Bouton pour commande manuelle en façade. - Compatible avec commande déportée : TRA 63 HF, TRA 64 HF, TRA 67 HF et TRA 69 HF. 1 REC 200 HF pour commander 1 volet roulant

Tension d'alimentation : 230 V / 50Hz - Pouvoir de coupure: 8A = 1 Fréquence : 433.92 MHZ Modulation: ASK (Amplitude Shift Keying) Distance detection : 30 metres (en plein air) - Nombre de canaux : 256 - Température de fonctionnement: 0°C à + 45°C - Temporisation de fonctionnement : env. 2 min. - Fonction : montée / arrêt / descente

C€ 0560 ① △ IP20

Procédure de réglage des CANAUX

L'émetteur et le récepteur communiquent ensemble sur le même canal. Le système de codage HF de l'émetteur ou du récepteur est préréglé en usine généralement sur "1". Le sélecteur de codage est lui préréglé en général sur "9". (voir préréglages individuels dans chaque mode d'emploi des appareils respectifs).

S'assurer que les réglages des canaux de l'émetteur et du récepteur sont identiques. Le récepteur peut être réglé comme l'émetteur en positionnant le système de codage HF sur "1" et le sélecteur de codage sur "9". Il peut aussi être réglé sur un autre canal selon les préférences de l'utilisateur.

Toutefois, si l'utilisateur constate que l'émetteur et le récepteur présentent le même réglage de canaux qu'un autre dispositif sans fil se trouvant à proximité, il conviendra OBLIGATOIREMENT de les faire passer sur un autre canal.

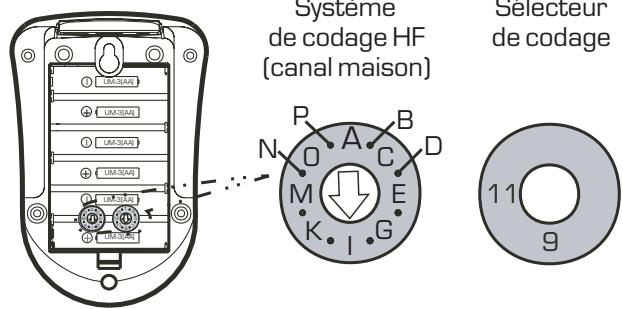

NE PAS Régler le système de CODAGE HF sur “a” et le selection EUR de CODAGE sur “1”.

Bien que la plupart des émetteurs et récepteurs HF Theben offrent 256 combinaisons de réglages de canaux, seules 255 combinaisons sont recommandées car la combinaison A1 peut être facilement brouillée par d'autres produits similaires sur le marché et eventuellement entraîner le dysfonctionnement du système sans fil.

Réglage général

Réglages avec système de codage fixe
