Type de produit	Testeur de câbles réseau
Marque	Intellinet
Modèle	780070
Alimentation	Pile 9 V (non incluse)
Types de câbles testés	RJ11/12 et RJ45
Modes de test	Rapide (ON) et lent automatique (S)
Indicateurs visuels	DEL sur l'unité principale et l'unité distante
Fonctions de diagnostic	Détection de continuité, inversion de fils, court-circuit
Dimensions (approx.)	12 x 6 x 3 cm
Poids (approx.)	120 g
Matériau	Plastique ABS
Conformité	Directive R&TTE 1999/5/CE, DEEE
Garantie	Voir intellinetnetwork.com/warranty
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Débrancher les câbles avant toute manipulation
Contenu du kit	Unité principale, unité distante, notice d'utilisation
Fabricant	Intellinet Network Solutions

FOIRE AUX QUESTIONS - 780070 Intellinet

Comment utiliser le testeur de câbles Intellinet 780070 ?

Insérez une pile 9V (non incluse) dans l'unité principale. Réglez le testeur sur ON (balayage rapide) ou S (mode automatique lent). Connectez une extrémité du câble à l'unité principale et l'autre à l'unité distante. Les DEL doivent s'allumer dans l'ordre.

Que signifie le mode S sur le testeur ?

Le mode S (lent automatique) effectue un balayage plus lent des fils, ce qui peut aider à détecter des défauts intermittents ou à mieux visualiser l'ordre d'allumage des DEL.

Pourquoi les DEL ne s'allument-elles pas ?

Cela peut indiquer une pile défectueuse ou absente, un câble mal connecté, ou une extrémité non branchée. Vérifiez la pile et les connexions. Si seuls un ou deux fils sont connectés, aucune DEL ne s'allume.

Comment interpréter les résultats des DEL ?

Si les DEL de l'unité distante s'allument dans le désordre, les fils sont inversés. Si la même DEL reste éteinte sur les deux unités, le fil correspondant est en circuit ouvert. Si aucun voyant ne s'allume, il peut y avoir un court-circuit (3 ou 4 fils) ou seulement 1-2 fils connectés.

Quelle pile utiliser pour ce testeur ?

Le testeur nécessite une pile alcaline de 9V (type 6LR61), non incluse. Veillez à respecter la polarité indiquée dans le compartiment.

Le testeur fonctionne-t-il avec des câbles Ethernet (RJ45) ?

Oui, le testeur est compatible avec les câbles RJ45 (Ethernet) ainsi qu'avec les câbles RJ11/12 (téléphone). Il teste la continuité et le câblage.

Que faire en cas de court-circuit détecté ?

Si un ou deux fils sont en court-circuit, les DEL de l'unité distante ne s'allument pas. Pour trois ou quatre fils en court-circuit, aucune DEL ne s'allume sur les deux unités. Débranchez le câble et vérifiez les connexions.

Puis-je tester un câble encore branché à un équipement ?

Non, le câble doit être complètement débranché de tout équipement avant le test, comme indiqué dans les consignes de sécurité. Tester un câble sous tension pourrait endommager le testeur ou l'équipement.

Comment nettoyer le testeur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits chimiques abrasifs ou de solvants qui pourraient endommager l'appareil.

Où trouver les informations de garantie ?

Les informations complètes sur la garantie sont disponibles sur le site intellinetnetwork.com/warranty. Conservez votre preuve d'achat.

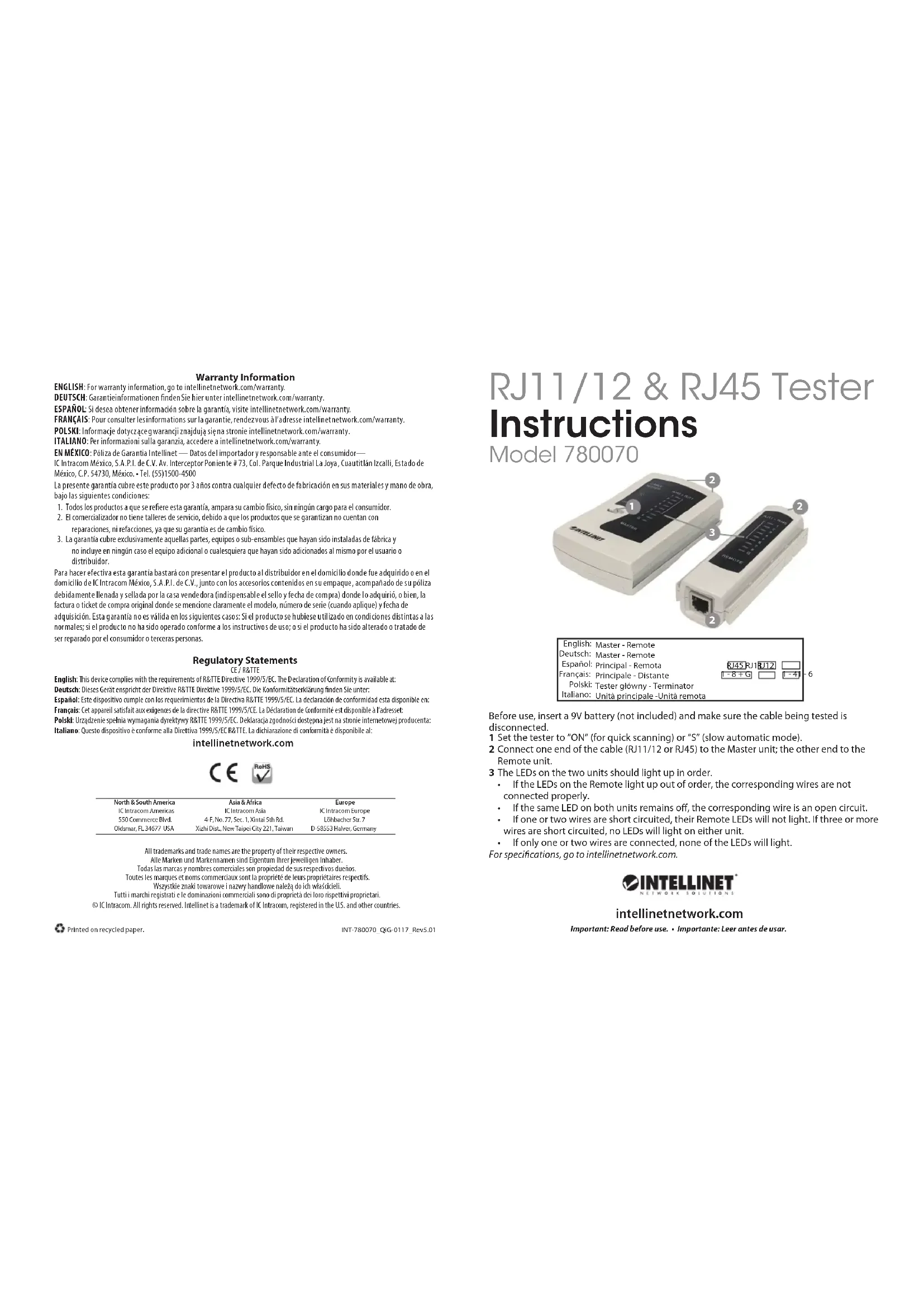

MODE D'EMPLOI 780070 Intellinet

FRANÇAIS: Pour consulter les informations sur la garantie, rendezvous à l'adresse intellinet network.com/warranty.

Français: Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE. La Déclaration de Conformité est disponible à l'adresset:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

Français: Kit d'outils pour réseau (4 unités)

Avant utilisation, insérez une pile 9 V (non incluse) et assurez-vous que le câble en cours de test est débranché.

1 Avant utilisation, insérez une pile 9 V (non incluse) et assurez-vous que le câble en cours de test est débranché.
2 Réglez le testeur sur « ON » (pour un balayage rapide) ou sur « S » (mode automatique lent). Connectez l'une des extrémités du câble (RJ11/12 ou RJ45) à l'unité principale et l'autre extrémité à l'unité distante.
3 Les DEL des deux unités doivent s'allumer dans l'ordre.

• Si les DEL de l'unité distante s'allument dans le désordre, les fils correspondants ne sont pas connectés correctement.
• Si la même DEL sur les deux unités reste éteinte, le fil correspondant est en circuit ouvert.
• Si un ou deux fils subissent un court-circuit, les DEL de l'unité distante ne s'allument pas. trois ou quatre fils subissent un court-circuit, aucune DEL ne s'allume sur les deux unités.
• Si un ou deux fils seulement sont connectés, aucune DEL ne s'allume.

Vous trouvez les spécifications sur intellinetnetwork.com.

Français: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96, EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.
