FOIRE AUX QUESTIONS - Wifi Net 2 Adj

Comment réinitialiser mon Adj Wifi Net 2 ?

Pour réinitialiser votre Adj Wifi Net 2, maintenez le bouton de réinitialisation enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote en rouge, puis relâchez-le.

Pourquoi mon Adj Wifi Net 2 ne se connecte-t-il pas à Internet ?

Vérifiez que votre connexion Internet est active. Assurez-vous également que les paramètres de votre réseau Wi-Fi sont correctement configurés dans l'application adj.

Que faire si le signal Wi-Fi est faible ?

Essayez de repositionner votre Adj Wifi Net 2 dans un endroit plus central de votre maison, éloigné des murs épais et des appareils électroniques qui pourraient interférer avec le signal.

Comment changer le mot de passe de mon réseau Wi-Fi ?

Accédez à l'application adj, allez dans les paramètres de votre réseau, puis sélectionnez l'option pour changer le mot de passe du Wi-Fi.

Mon Adj Wifi Net 2 est-il compatible avec tous les fournisseurs d'accès Internet ?

Oui, l'Adj Wifi Net 2 est compatible avec la plupart des fournisseurs d'accès Internet. Assurez-vous simplement que votre modem est correctement configuré.

Que faire si l'application Adj ne détecte pas mon appareil ?

Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi que votre Adj Wifi Net 2. Redémarrez l'application et essayez à nouveau.

Comment mettre à jour le firmware de mon Adj Wifi Net 2 ?

Ouvrez l'application adj, allez dans les paramètres de l'appareil et sélectionnez l'option de mise à jour du firmware. Suivez les instructions à l'écran.

Puis-je utiliser l'Adj Wifi Net 2 en mode répéteur ?

Oui, l'Adj Wifi Net 2 peut être configuré en mode répéteur. Consultez le manuel d'utilisation pour les étapes détaillées sur la configuration.

Que faire si le voyant de mon Adj Wifi Net 2 est rouge ?

Un voyant rouge indique un problème de connexion. Vérifiez votre connexion Internet et redémarrez votre appareil. Si le problème persiste, réinitialisez-le.

MODE D'EMPLOI Wifi Net 2 Adj

WIFI NET 2 Manuel d’utilisationDate Version du document Version du logiciel Mode chaîne de DMX Remarques 04/22/24 1.0 1.00 N/A Version initiale 08/13/24 1.1 N/C N/A Mise à jour : consignes de sécurité, installation, spéci- cations 10/31/24 1.2 N/C N/A Mise à jour : consignes de sécurité, déclaration FCC 11/25/24 1.3 1.04 N/A Mise à jour : connexions, conguration, spécications ; Ajouté : connexion aux appareils sans l et connex- ion aux réseaux sans l

©2024 ADJ Products, LLC tous droits réservés. Les informations, spécications, diagrammes, images et instructions contenus dans le présent document sont sujets à changement sans préavis. Le logo ADJ Products, LLC et les noms et numéros d’identication des produits contenus dans le présent document sont des marques commerciales d’ADJ Products, LLC. La protection du droit d’auteur revendiquée inclut toutes les formes et tous les éléments de documents et d’informations protégés par le droit d’auteur actuellement autorisés par la loi statutaire ou judiciaire ou accordés ci-après. Les noms de produits utilisés dans ce document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives et sont reconnus par la présente. Toutes les marques et noms de produits non-ADJ Products, LLC sont des marques commerciales ou des marques déposées de leurs sociétés respectives. ADJ Products, LLC et toutes les sociétés afliées déclinent par la présente toute responsabilité en cas de dommages matériels, d’équipement, de bâtiment et électriques, de blessures à toute personne et de perte économique directe ou indirecte associée à l’utilisation ou à la abilité de toute information contenue dans ce document. et/ou à la suite d’un assemblage, d’une installation, d’un montage et d’un fonctionnement inappropriés, dangereux, insufsants et négligents de ce produit. ADJ PRODUCTS LLC Siège mondial 6122 S. Eastern Ave. | Los Angeles, CA 90040 USA Tel: [phone] | www.adj.com |[e-mail] ADJ Supply Europe B.V. Junostraat 2 | 6468 EW Kerkrade | Netherlands Tel: [phone] | Fax: [phone] | www.adj.eu | [e-mail] Avis d’économie d’énergie en Europe Questions d’économie d’énergie (EuP 2009/125/CE) Économiser l’énergie électrique est une clé pour contribuer à la protection de l’environnement. Veuillez éteindre tous les produits électriques lorsqu’ils ne sont pas utilisés. Pour éviter la consommation d’énergie en mode veille, débranchez tous les équipements électriques de l’alimentation lorsqu’ils ne sont pas utilisés. Merci!

En raison de fonctionnalités supplémentaires et/ou d’améliorations du produit, une version mise à jour de ce document peut être disponible en ligne. Veuillez consulter www.adj.com pour la dernière révision/mise à jour de ce manuel avant de commencer l’installation et/ ou la programmation.CONTENU Informations générales 4 Garantie limitée (États-Unis uniquement) 5 Enregistrement de garantie | Caractéristiques 6 Consignes de sécurité 7 Aperçu 9 Installation 10 Connexions 12 Gestion des appareils à distance (RDM) 13 Conguration 14 Connexion à des appareil san l 18 Connexion au réseau sans l 19 Entretien | Informations de commande 22 Spécications 23 Dessins dimensionnels 24 Déclaration FCC 25

INTRODUCTION Veuillez lire et comprendre attentivement et minutieusement toutes les instructions de ce manuel avant d’essayer d’utiliser ces produits. Ces instructions contiennent des informations importantes sur la sécurité et l’utilisation. DÉBALLAGE Cet appareil a été minutieusement testé et a été expédié en parfait état de fonctionnement. Vériez soigneusement le carton d’expédition pour déceler les dommages qui auraient pu survenir pendant le transport. Si le carton semble endommagé, inspectez soigneusement l’appareil pour déceler tout dommage et assurez-vous que tous les accessoires nécessaires au fonctionnement de l’appareil sont arrivés intacts. Si des dommages ont été constatés ou si des pièces sont manquantes, veuillez contacter notre équipe d’assistance client pour obtenir des instructions supplémentaires. Veuillez ne pas renvoyer cet appareil à votre revendeur sans avoir d’abord contacté le service client au numéro indiqué ci-dessous. Veuillez ne pas jeter le carton d’expédition à la poubelle. Veuillez recycler autant que possible. SERVICE CLIENT Contactez le service ADJ pour tout besoin de service et d’assistance lié au produit. Visitez également forums.adj.com avec des questions, des commentaires ou des suggestions. Pièces : Pour acheter des pièces en ligne, visitez : http://parts.adj.com (US) http://www.adjparts.eu (EU) ADJ SERVICE USA - Du lundi au vendredi de 8h00 à 16h30 PST Voix: 800-322-6337 | [e-mail] ADJ SERVICE EUROPE - Du lundi au vendredi de 08h30 à 17h00 CET Voix: [phone] | télécopieur: [phone] | [e-mail]

ADJ PRODUCTS LLC USA

6122 S. Eastern Ave. Los Angeles, CA. 90040 323-582-2650 | Fax [phone] | www.adj.com | [e-mail] ADJ SUPPLY Europe B.V Junostraat 2 6468 EW Kerkrade, The Netherlands [phone] | Fax [phone] www.adj.eu | [e-mail] ADJ PRODUCTS GROUP Mexico AV Santa Ana 30 Parque Industrial Lerma, Lerma, Mexico 52000 [phone] AVERTISSEMENT! Pour éviter ou réduire le risque de choc électrique ou d’incendie, n’exposez pas cet appareil à la pluie ou à l’humidité ! Prudence! Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur de cet appareil. Ne tentez aucune réparation vous-même, car cela annulerait la garantie du fabricant. Les dommages résultant de modications apportées à cet appareil et/ou du non-respect des instructions et directives de sécurité contenues dans ce manuel annulent les réclamations au titre de la garantie du fabricant et ne sont soumis à aucune réclamation au titre de la garantie et/ou réparation.Do not discard the shipping carton in the trash. Please recycle when ever possible.5 GARANTIE LIMITÉE (ÉTATS-UNIS UNIQUEMENT) A. ADJ Products, LLC garantit par la présente, à l’acheteur d’origine, les produits ADJ Products, LLC contre tout défaut de fabrication de matériaux et de fabrication pendant une période prescrite à compter de la date d’achat (voir la période de garantie spécique au verso). Cette garantie ne sera valable que si le produit est acheté aux États-Unis d’Amérique, y compris les possessions et territoires. Il est de la responsabilité du propriétaire d’établir la date et le lieu d’achat par une preuve acceptable, au moment où le service est demandé. B. Pour le service de garantie, vous devez obtenir un numéro d’autorisation de retour (RA#) avant de renvoyer le produit. Veuillez contacter le service après-vente d’ADJ Products, LLC au 800-322-6337. Envoyez le produit uniquement à l’usine ADJ Products, LLC. Tous les frais d’expédition doivent être prépayés. Si les réparations ou le service demandés (y compris le remplacement des pièces) sont conformes aux termes de cette garantie, ADJ Products, LLC paiera les frais d’expédition de retour uniquement vers un point désigné aux États-Unis. Si l’instrument entier est envoyé, il doit être expédié dans son emballage et matériel d’emballage d’origine. Aucun accessoire ne doit être expédié avec le produit. Si des accessoires sont expédiés avec le produit, ADJ Products, LLC n’encourra aucune responsabilité pour la perte ou l’endommagement de ces accessoires, ni pour leur retour en toute sécurité. C. Cette garantie est nulle si le numéro de série du produit et/ou les étiquettes sont modiés ou retirés ; si le produit est modié d’une manière qui, selon ADJ Products, LLC, après inspection, affecte la abilité du produit ; si le produit a été réparé ou entretenu par une personne autre que l’usine d’ADJ Products, LLC, sauf autorisation écrite préalable délivrée à l’acheteur par ADJ Products, LLC ; si le produit est endommagé parce qu’il n’a pas été correctement entretenu comme indiqué dans les instructions du produit, les directives et/ou le manuel d’utilisation. D. Il ne s’agit pas d’un contrat de service et cette garantie n’inclut pas l’entretien, le nettoyage ou le contrôle périodique. Pendant la période spéciée ci-dessus, ADJ Products, LLC remplacera à ses frais les pièces défectueuses par des pièces neuves ou remises à neuf, et absorbera toutes les dépenses liées au service de garantie et à la main-d’œuvre de réparation en raison de défauts de matériaux ou de fabrication. La seule responsabilité d’ADJ Products, LLC en vertu de cette garantie sera limitée à la réparation du produit ou à son remplacement, y compris les pièces, à la seule discrétion d’ADJ Products, LLC. Tous les produits couverts par cette garantie ont été fabriqués après le 15 août 2012 et portent des marques d’identication à cet effet. E. ADJ Products, LLC se réserve le droit d’apporter des modications à la conception et/ou des améliorations à ses produits sans aucune obligation d’inclure ces modications dans les produits fabriqués jusqu’à présent. F. Aucune garantie, expresse ou implicite, n’est donnée ou faite concernant tout accessoire fourni avec les produits décrits ci-dessus. Sauf dans la mesure interdite par la loi applicable, toutes les garanties implicites faites par ADJ Products, LLC en relation avec ce produit, y compris les garanties de qualité marchande ou d’adéquation, sont limitées en durée à la période de garantie énoncée ci-dessus. Et toutes les garanties, qu’elles soient expresses ou implicites, y compris les garanties de qualité marchande ou d’adéquation, sont limitées en durée à la période de garantie indiquée ci-dessus. Le seul recours du consommateur et/ou du revendeur sera la réparation ou le remplacement expressément prévu ci-dessus ; et en aucun cas ADJ Product, LLC ne sera responsable de toute perte et/ou dommage, direct et/ou consécutif, découlant de l’utilisation et/ou de l’incapacité d’utiliser ce produit. G. Cette garantie est la seule garantie écrite applicable aux produits ADJ Products, LLC et remplace toutes les garanties antérieures et les descriptions écrites des termes et conditions de garantie publiées jusqu’à présent. PÉRIODES DE GARANTIE LIMITÉE DU FABRICANT :

• Produits d’éclairage non LED = 1 an (365 jours) (y compris l’éclairage à effets spéciaux, l’éclairage intelligent, l’éclairage UV, les stroboscopes, les machines à brouillard, les machines à bulles, les boules à facettes, les boîtes Par, les fermes, les supports d’éclairage, la distribution d’alimentation/de données, etc. . hors LED et lampes)

• Produits laser = 1 an (365 jours) (à l’exclusion des diodes laser bénéciant d’une garantie limitée de 6 mois)

• Produits LED = 2 ans (730 jours) (à l’exclusion des batteries bénéciant d’une garantie limitée de 180 jours)

• REMARQUE : La garantie limitée de 2 ans (730 jours) s’applique UNIQUEMENT aux produits achetés aux États- Unis. Série StarTec = 1 an (365 jours) (à l’exclusion des batteries bénéciant d’une garantie limitée de 180 jours)

• Contrôleurs ADJ DMX = 2 ans (730 jours)

• Produits audio américains = 1 an (365 jours)6

ENREGISTREMENT DE GARANTIE

Cet appareil bénéficie d’une garantie limitée de 2 ans. Veuillez remplir la carte de garantie ci-jointe pour valider votre achat. Tous les articles de service retournés, qu’ils soient sous garantie ou non, doivent être payés d’avance et accompagnés d’un numéro d’autorisation de retour (R.A.). La R.A. Le numéro doit être clairement inscrit à l’extérieur du colis de retour. Une brève description du problème ainsi que le R.A. Le numéro doit également être écrit sur un morceau de papier inclus dans le carton d’expédition. Si l’appareil est sous garantie, vous devez fournir une copie de votre preuve d’achat. Vous pouvez obtenir un R.A. numéro en contactant notre équipe de support client sur notre numéro de support client. Tous les colis retournés au service après-vente n’affichant pas de R.A. Le numéro figu- rant à l’extérieur du colis sera retourné à l’expéditeur. CARACTÉRISTIQUES

• ArtNet / sACN /DMX, nœud à 2 ports

• Alimentation par tension secteur ou PoE

• Configurable à partir du menu de l’unité ou du navigateur Web ARTICLES INCLUS

• Pour votre propre sécurité personnelle, veuillez lire et comprendre ce manuel dans son intégralité avant d’essayer d’installer ou d’utiliser cet appareil.

• Conservez le carton d’emballage pour l’utiliser dans le cas peu probable où l’appareil devrait être renvoyé pour réparation.

• Ne renversez pas d’eau ou d’autres liquides dans ou sur l’appareil.

• Assurez-vous que la prise de courant locale correspond à la tension requise pour l’appareil

• Ne retirez sous aucun prétexte le boîtier extérieur de l’appareil. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur.

• Débranchez l’alimentation principale de l’appareil lorsqu’il reste inutilisé pendant de longues périodes.

• Ne connectez jamais cet appareil à un variateur

• N’essayez pas d’utiliser cet appareil s’il a été endommagé de quelque manière que ce soit.

• N’utilisez jamais cet appareil avec le couvercle retiré.

• Pour réduire le risque de choc électrique ou d’incendie, n’exposez pas cet appareil à la pluie ou à l’humidité.

• N’essayez pas d’utiliser cet appareil si le cordon d’alimentation est efloché ou cassé.

• N’essayez pas de retirer ou de casser la broche de terre du cordon électrique. Cette broche est utilisée pour réduire le risque de choc électrique et d’incendie en cas de court-circuit interne.

• Débranchez-le de l’alimentation principale avant d’effectuer tout type de connexion.

• Ne bloquez jamais les trous de ventilation. Assurez-vous toujours de monter cet appareil dans une zone qui permettra une ventilation adéquate. Prévoyez environ 6” (15 cm) entre cet appareil et un mur.

• Cet appareil est destiné à une utilisation en intérieur uniquement. L’utilisation de ce produit à l’extérieur annule toutes les garanties.

• Montez toujours cet appareil de manière sûre et stable.

• Veuillez acheminer votre cordon d’alimentation hors de la circulation piétonnière. Les cordons d’alimentation doivent être acheminés de manière à ce qu’ils ne soient pas susceptibles d’être piétinés ou pincés par des objets placés dessus ou contre eux.

• La plage de température ambiante de fonctionnement est de 32 °F à 113 °F (0 °C à 45 °C). N’utilisez pas cet appareil lorsque la température ambiante descend en dehors de cette plage !

• Gardez les matériaux inammables à l’écart de ce luminaire !

• L’appareil doit être réparé par un personnel de service qualié lorsque : A. Le cordon d’alimentation ou la che a été endommagé. B. Des objets sont tombés ou du liquide a été renversé sur l’appareil. C. L’appareil a été exposé à la pluie ou à l’eau. D. L’appareil ne semble pas fonctionner normalement ou présente un changement marqué dans ses performances. 8APERÇU Sortie DMX Trou de montage M10 Boucle de câble de sécurité Port Ethernet Indicateur de lien Wifi Bouton d'alimentation Antenne Indicateur de lien Indicateur ACT Entrée d'alimentation Indicateur DMX 9INSTALLATION

AVERTISSEMENT SUR LES MATÉRIAUX INFLAMMABLES

Gardez l’appareil à au moins 8 pouces. (0,2 m) de tout matériau inammable, décoration, pièce pyrotechnique, etc. CONNEXIONS ÉLECTRIQUES Un électricien qualié doit être utilisé pour toutes les connexions et/ou installations électriques. LA DISTANCE MINIMALE DES OBJETS/SURFACES DOIT ÊTRE DE 40 PIEDS (12 MÈTRES) N’INSTALLEZ PAS L’APPAREIL SI VOUS N’ÊTES PAS QUALIFIÉ POUR LE FAIRE ! La plage de température ambiante de fonctionnement est de 32 °F à 113 °F (0 °C à 45 °C). N’utilisez pas cet appareil lorsque la température ambiante descend en dehors de cette plage ! L’appareil doit être installé à l’écart des sentiers piétonniers, des zones où l’on peut s’asseoir ou des zones où du personnel non autorisé pourrait atteindre l’appareil à la main. L’appareil DOIT être installé conformément à tous les codes et réglementations électriques et de construction commerciaux locaux, nationaux et nationaux. Avant d’installer/monter un ou plusieurs appareils sur une ferme/structure métallique ou de placer le(s) appareil(s) sur n’importe quelle surface, un installateur d’équipement professionnel DOIT être consulté pour déterminer si la ferme/structure ou la surface métallique est correctement certifiée pour maintenir en toute sécurité le poids combiné du ou des appareils, des pinces, des câbles et des accessoires. Ne vous tenez JAMAIS directement sous le ou les appareils lors du montage, du retrait ou de l’entretien. L’installation aérienne doit toujours être sécurisée avec une fixation de sécurité secondaire, telle qu’un câble de sécurité de calibre approprié. Attendez environ 15 minutes pour que le luminaire refroidisse avant de l’entretenir. Pour une meilleure qualité de signal, positionnez l’antenne à un angle de 45 degrés.

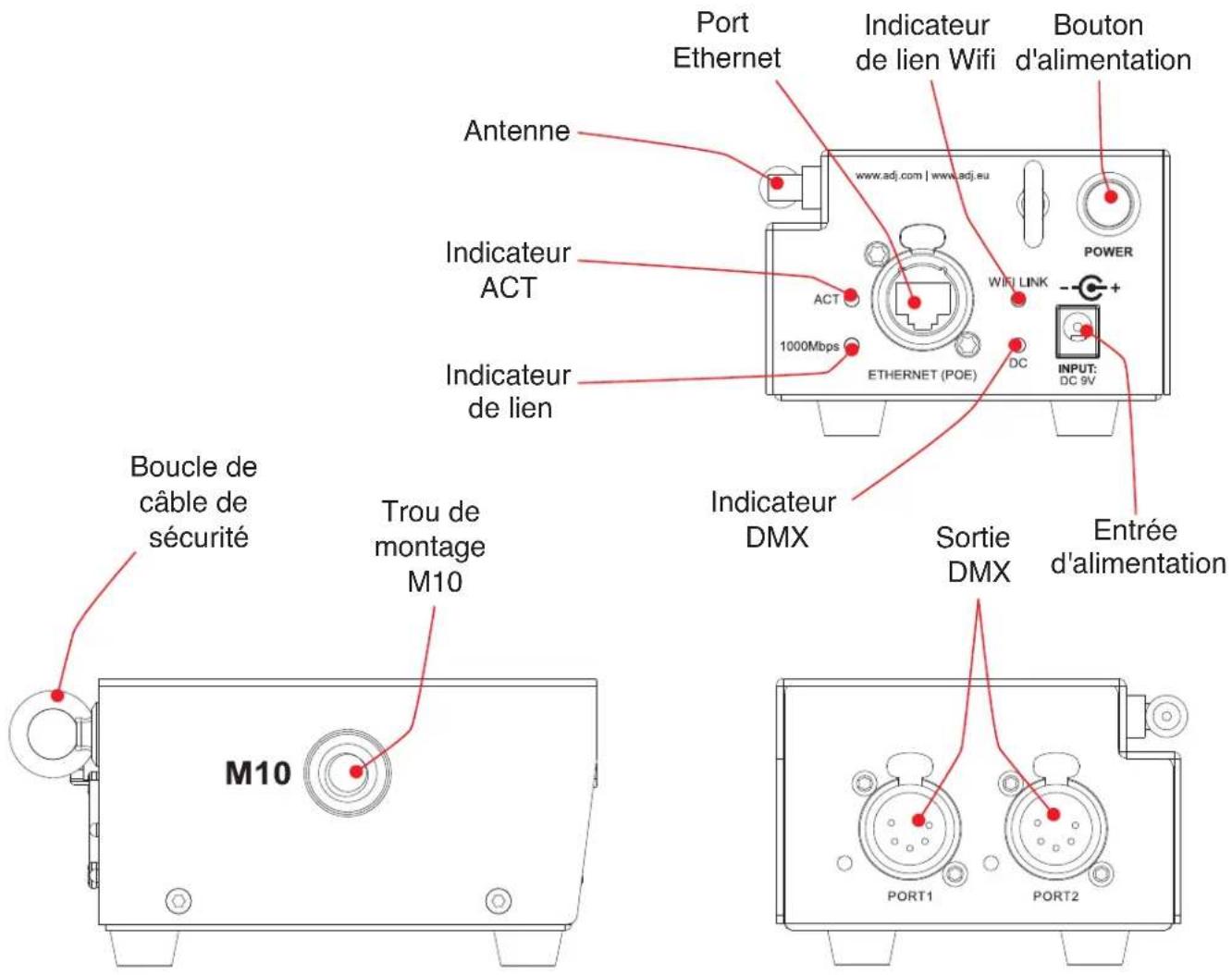

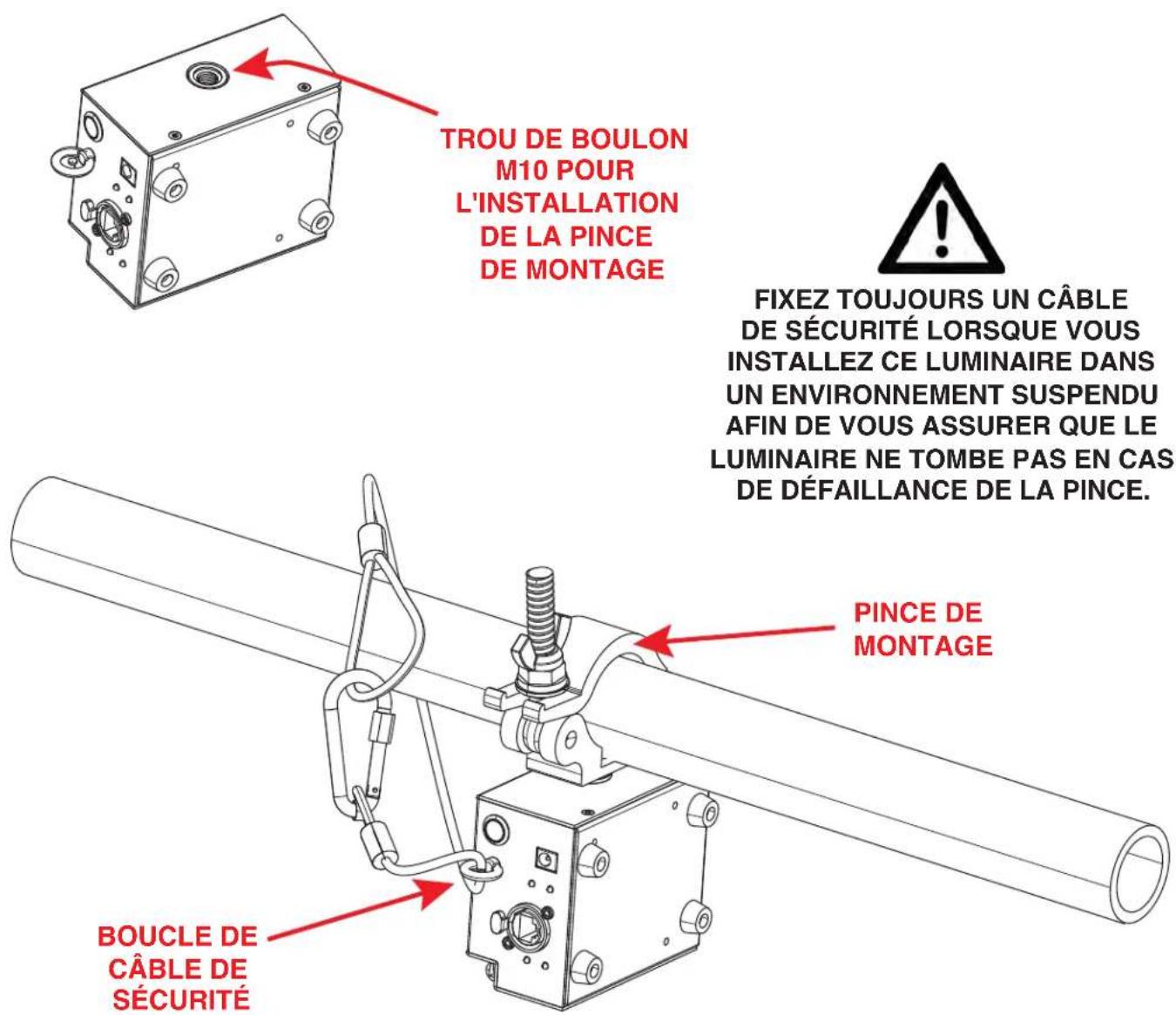

Cet appareil comporte un trou de boulon M10 intégré sur le côté de l’appareil, ainsi qu’une boucle de câble de sécurité située sur la face arrière du luminaire, à côté du bouton d’alimentation (voir l’illustration ci-dessous). Lors du montage du luminaire sur une ferme ou toute autre installation suspendue ou aérienne, utilisez le trou de montage pour insérer et installer une pince de montage. Fixez un CÂBLE DE SÉCURITÉ séparé de calibre approprié (non inclus) à la boucle du câble de sécurité fournie. GRÉEMENT Le gréement aérien nécessite une vaste expérience, y compris, mais sans s’y limiter : le calcul des limites de charge de travail, la compréhension du matériel d’installation utilisé et l’inspection périodique de sécurité de tout le matériel d’installation et du luminaire lui-même. Si vous ne disposez pas de ces qualifications, n’essayez pas d’effectuer l’installation vous-même. Une installation incorrecte peut entraîner des blessures corporelles.

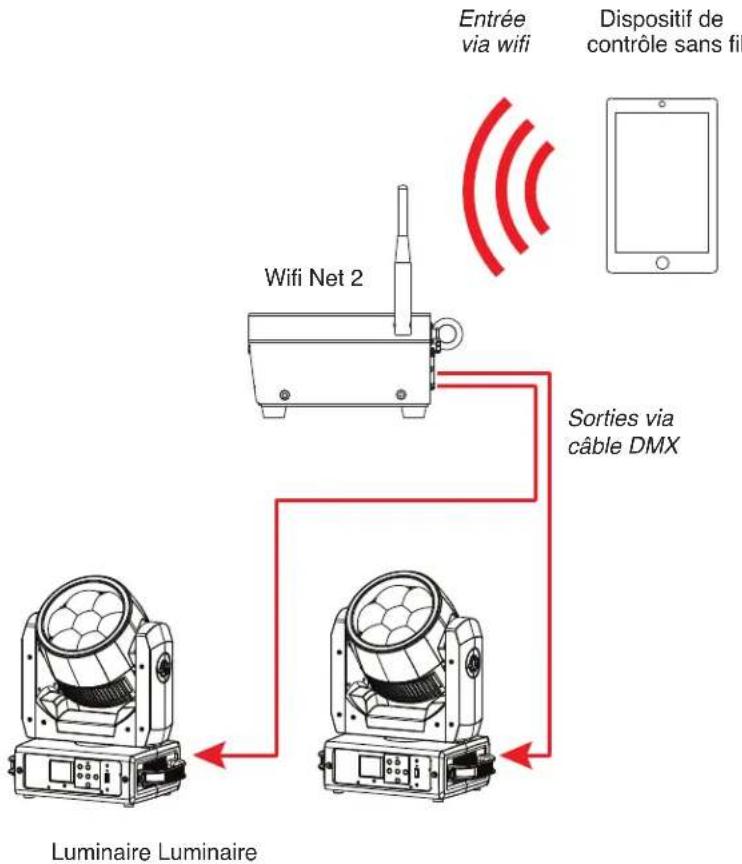

DE DÉFAILLANCE DE LA PINCE. 11CONNEXIONS Cet appareil peut recevoir des entrées soit d’un contrôleur filaire via le port Ethernet, soit d’un contrôleur sans fil tel qu’une tablette pour ordinateur via WiFi. Les signaux de sortie de l’appareil sont envoyés via les ports DMX aux luminaires. Reportez-vous aux schémas ci-dessous.

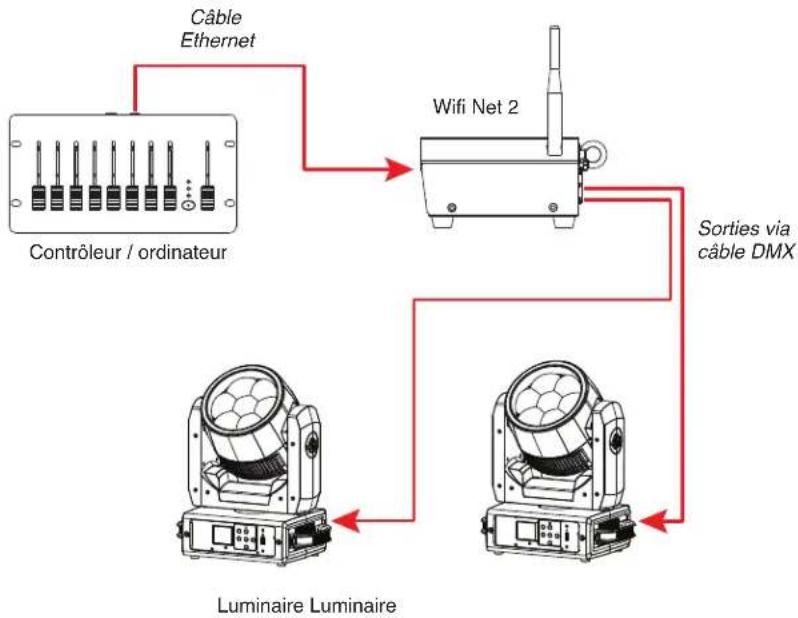

Contrôleur / ordinateur Luminaire Luminaire Wifi Net 2 Câble Ethernet Sorties via câble DMX Dispositif de contrôle sans fil Luminaire Luminaire Wifi Net 2 Entrée via wifi Sorties via câble DMX 12GESTION DES APPAREILS À DISTANCE (RDM) REMARQUE : Pour que RDM fonctionne correctement, un équipement compatible RDM doit être utilisé dans l’ensemble du système, y compris les répartiteurs de données DMX et les systèmes sans l. La gestion des appareils à distance (RDM) est un protocole qui s’ajoute à la norme de données DMX512 pour l’éclairage et permet de modier et de surveiller à distance les systèmes DMX des appareils. Ce protocole est idéal dans les cas où une unité est installée dans un emplacement difcilement accessible. Avec RDM, le système DMX512 devient bidirectionnel, permettant à un contrôleur compatible RDM d’envoyer un signal aux appareils sur le l, ainsi que de permettre à l’appareil de répondre (appelée commande GET). Le contrôleur peut ensuite utiliser sa commande SET pour modier les paramètres qui devraient généralement être modiés ou visualisés directement via l’écran d’afchage de l’unité, notamment l’adresse DMX, le mode canal DMX et les capteurs de température. INFORMATIONS RDM SUR LES LUMINAIRES : Please be aware that not all RDM devices support all RDM features, and therefore it is important to check beforehand to ensure that the equipment that you are considering includes all of the features that you require. ID de l’appareil ID du modèle de l’appareil Code RDM ID de personnalité N/A N/A 0x1900 N/A 13CONFIGURATION Suivez les instructions ci-dessous pour congurer votre appareil. Attention : pour une meilleure qualité de signal, positionnez l’antenne à un angle de 45 degrés.

1. Utilisez le bloc d’alimentation fourni pour connecter l’appareil à l’alimentation, puis appuyez sur le

bouton d’alimentation pour allumer l’appareil.

2. Utilisez un câble Ethernet pour connecter le port Ethernet de l’appareil à votre ordinateur.

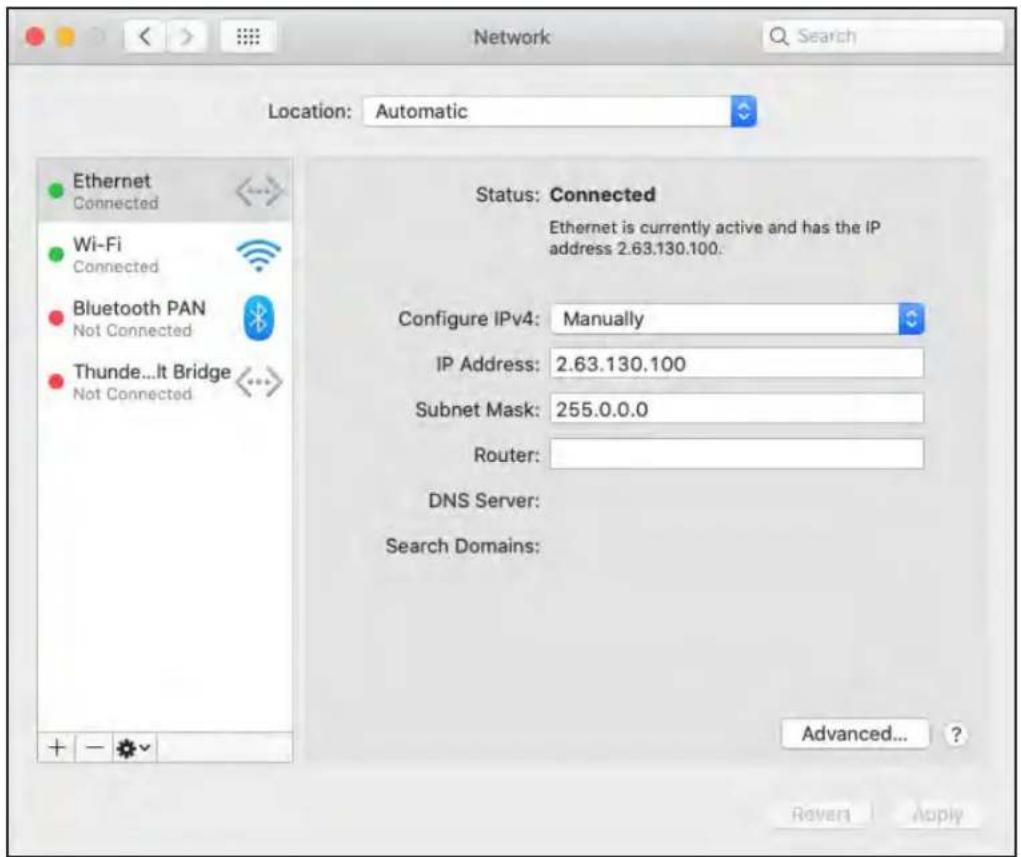

3. Ouvrez la fenêtre Préférences réseau sur votre ordinateur et accédez à la section « Ethernet ».

Reportez-vous à l’image ci-dessous.

• Dénissez le paramètre Congure IPxx sur « Manuel » ou équivalent.

• Saisissez une adresse IP qui correspond à l’adresse indiquée au bas de votre appareil, à l’exception des 3 derniers chiffres. Par exemple, si l’adresse au bas de votre appareil est «

2.63.130.001 », vous devez dénir l’adresse IP dans l’onglet Ethernet des préférences réseau

de votre ordinateur sur « 2.63.130.xxx », où xxx représente n’importe quel chiffre à 3 chiffres. combinaison autre que 001.

• Dénissez le masque de sous-réseau sur « 255.0.0.0 ».

3. Décochez la case Routeur.

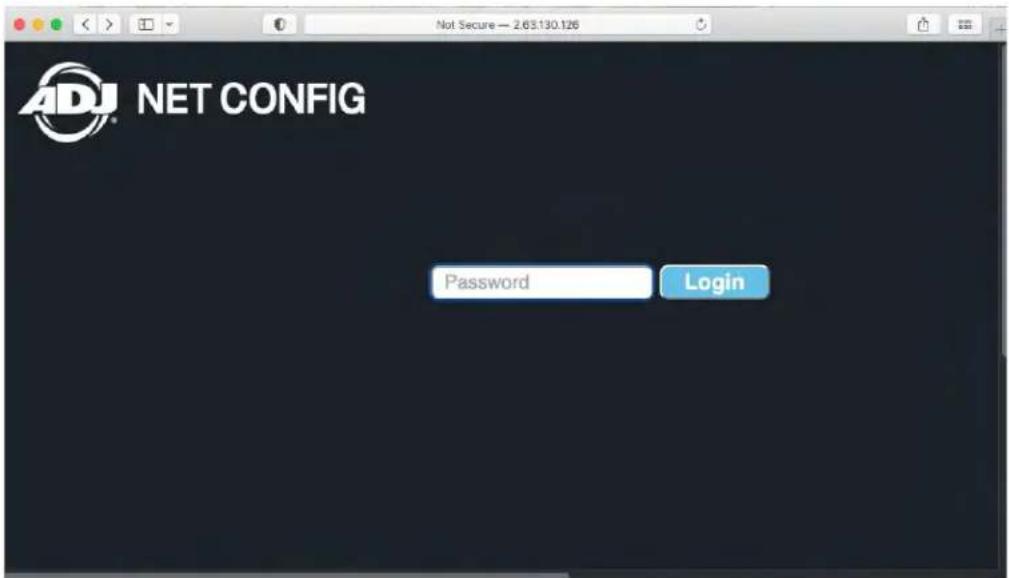

4. Accédez à la fenêtre de votre navigateur. Entrez l’adresse IP exacte (pour tous les numéros cette

fois) indiquée au bas de votre appareil. Cela devrait vous amener à un écran de connexion, où vous pouvez utiliser le mot de passe « ADJadmin » pour accéder à l’appareil, puis appuyer sur Connexion.

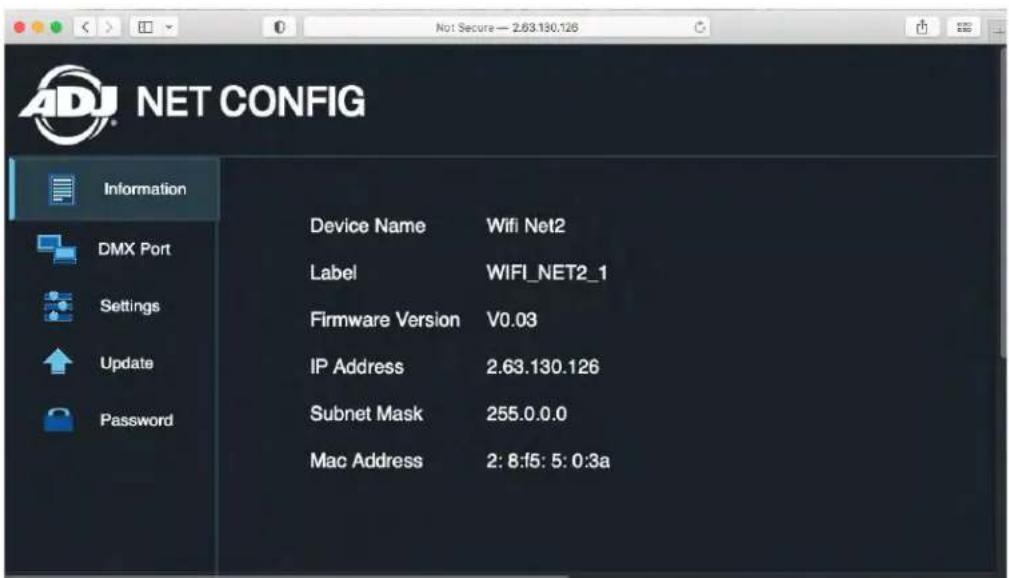

5. Le navigateur va maintenant charger la page d’informations. Ici, vous pouvez afcher le nom de

l’appareil, une étiquette d’appareil modiable, la version du micrologiciel, l’adresse IP, le masque de sous-réseau et l’adresse Mac. Atteindre cette page signie que la conguration initiale est terminée. 15CONFIGURATION Maintenant que la conguration initiale est terminée, vous pouvez accéder à différentes pages de votre navigateur Web pour congurer divers paramètres et fonctions opérationnels. PORT DMX Utilisez cette page pour sélectionner le protocole de fonctionnement de cet appareil et dénir l’état d’activation, le réseau et l’univers pour chacun des 2 ports DMX. PARAMÈTRES Utilisez cette page pour dénir les paramètres opérationnels suivants :

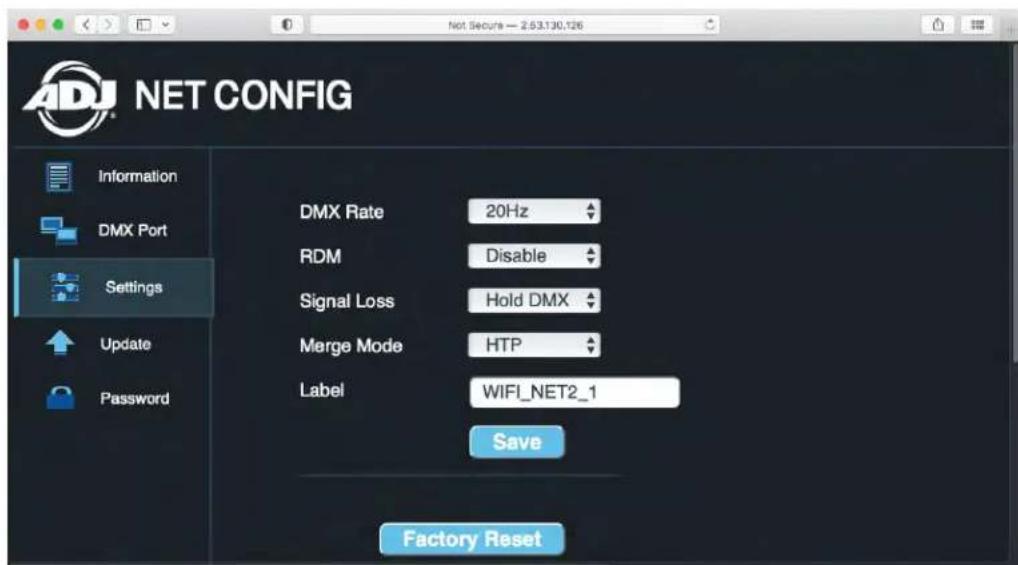

• Perte de signal : dénit le comportement de l’appareil lorsque le signal DMX est perdu ou inter- rompu

• Mode Fusion : en cas de deux signaux d’entrée, le nœud donnera la priorité soit au dernier signal reçu (LTP), soit au signal de valeur la plus élevée (HTP).

• Étiquette : donnez à l’appareil un surnom personnalisé pour une identication facile 16CONFIGURATION MISE À JOUR Utilisez cette page pour mettre à jour le logiciel sur cet appareil. Cliquez simplement sur le bouton « Choisir un chier » pour sélectionner le chier de mise à jour, puis cliquez sur « Démarrer la mise à jour » pour lancer le processus de mise à jour.

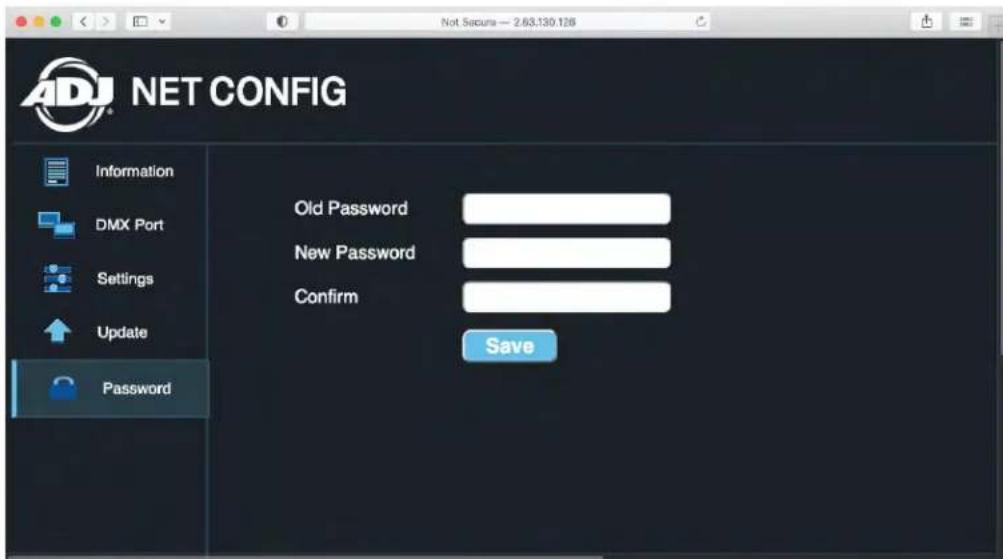

Utilisez cette page pour mettre à jour le mot de passe de l’appareil (mot de passe par défaut : AD- Jadmin). Saisissez le mot de passe actuel dans le champ « Ancien mot de passe », puis saisissez un nouveau mot de passe (entre 8 et 15 caractères) dans le champ « Nouveau mot de passe » et saisissez-le à nouveau dans le champ « Conrmer ». Cliquez sur « Enregistrer » pour appliquer les modications. Le mot de passe nouvellement enregistré deviendra votre identiant de connexion pour le navigateur Web et le réseau WiFi de votre appareil WIFI NET2. Assurez-vous de l’écrire pour référence future.

17CONNEXION À DES APPAREILS SANS FIL

1. Ouvrir les paramètres Wi-Fi

Pour iOS (iPhone ou iPad) :

• Ouvrez l’application Paramètres.

• Appuyez sur Wi-Fi. Pour Android:

• Faites glisser votre doigt depuis le haut de l’écran et appuyez sur l’icône Wi-Fi, ou ouvrez l’application Paramètres et appuyez sur Réseau et Internet (ou simplement Wi-Fi).

2. Activez le Wi-Fi qui n’est pas déjà activé.

• Basculez le commutateur Wi-Fi pour l’activer (il devrait s’allumer ou devenir bleu sur la plupart des appareils).

3. Sélectionnez votre réseau

• Une liste des réseaux disponibles apparaîtra. Recherchez le nom de votre réseau Wi-Fi (SSID). Le SSID par défaut de cet appareil est « WIFI NET2 ». Si cela était modié, vous ne le verriez plus et vous ne verriez que votre nouveau nom de réseau dans la liste des réseaux.

• Appuyez sur le nom de votre réseau Wi-Fi.

4. Entrez le mot de passe Wi-Fi

• Si le réseau est sécurisé, une invite de mot de passe apparaîtra. Sinon, appuyez sur Connecter.

• Saisissez soigneusement le mot de passe Wi-Fi et appuyez sur Connecter ou Rejoindre.

5. Vérier la connexion

• Une fois connecté, le nom du réseau doit être coché (sur iOS) ou indiquer Connecté (sur Android) à côté.

• Vous pouvez voir l’icône Wi-Fi apparaître en haut de l’écran, indiquant une connexion réussie.

6. Testez la connexion

• Ouvrez un navigateur ou une application pour vous assurer que vous êtes connecté à l’appareil.

7. Dépannage (si nécessaire)

• Mot de passe incorrect : vériez à nouveau et saisissez-le à nouveau si vous recevez une erreur de mot de passe.

• Réseau non répertorié : assurez-vous que vous êtes à portée et que le réseau diffuse.

• Redémarrer l’appareil : si les problèmes persistent, redémarrer l’appareil ou « oublier » le réseau dans les paramètres Wi-Fi et se reconnecter peut aider

18CONNEXION AU RÉSEAU SANS FIL

1. Connectez votre ordinateur à l’appareil WiFi Net 2 via WiFi. Le nom de l’unité doit apparaître sur

votre ordinateur sous la forme « WIFI_NET2_1 ».

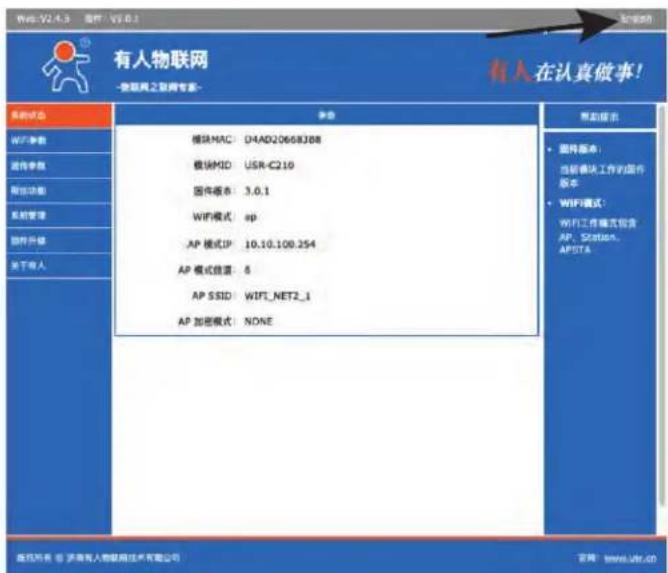

2. Accédez à la page de conguration en ouvrant un navigateur Web et en saisissant l’adresse IP

suivante : 10.10.100.254. Il s’agit de l’adresse par défaut de tous les appareils WiFi Net 2.

3. Lorsque vous êtes invité à fournir les informations de connexion, saisissez « admin » pour le nom

d’utilisateur et le mot de passe.

4. La langue de la page de conguration est le chinois par défaut. Pour passer à l’anglais, cliquez

sur le texte indiquant « Anglais » dans le coin supérieur droit.

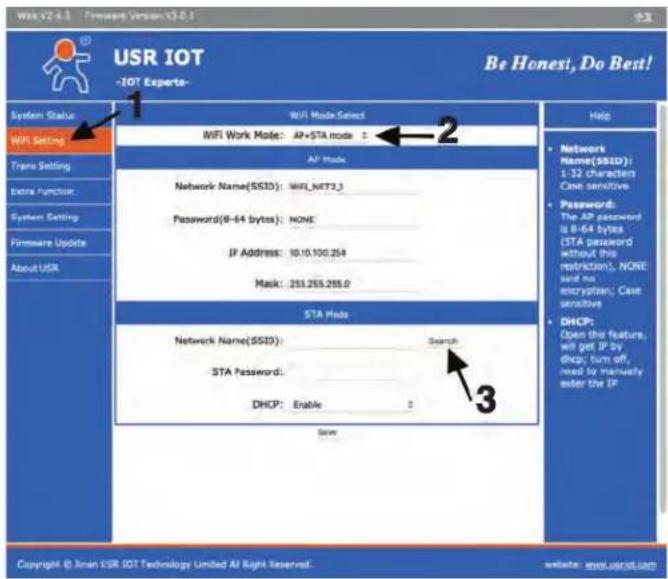

5. Cliquez sur l’onglet Paramètres WiFi sur le côté droit de l’écran (1). En mode de travail WiFi,

sélectionnez « Mode AP+STA » dans le menu déroulant (2), puis appuyez sur le bouton « Recher- cher » situé sous l’en-tête « Mode STA » (3).

6. Sélectionnez le réseau WiFi (SSID) que vous souhaitez utiliser dans la liste qui apparaît, puis

cliquez sur le bouton « OK ».

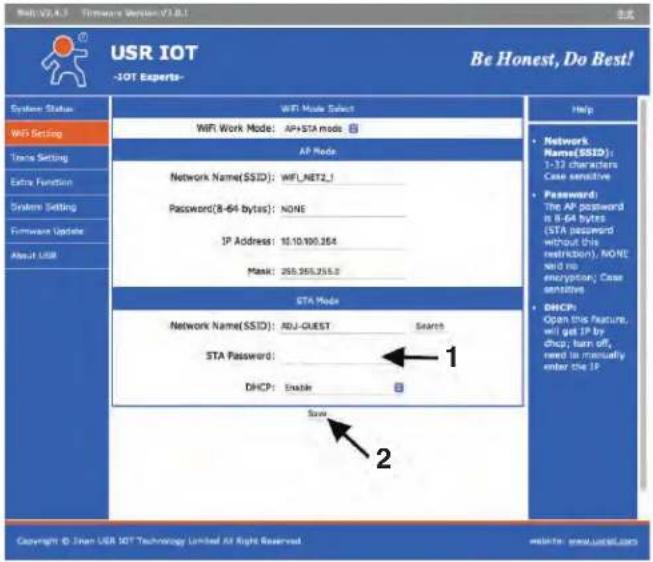

7. L’appareil devrait revenir à la page Paramètres WiFi. Sous l’en-tête « Mode STA », le nom du ré-

seau WiFi sélectionné doit être afché dans la case « Nom du réseau (SSID) ». Entrez maintenant le mot de passe du réseau WiFi dans la case « STA Mot de passe » (1), et cliquez sur le bouton « Enregistrer » (2).

8. L’appareil afchera un message « Enregistrement réussi ». Appuyez sur le bouton « Redémarrer

» et laissez l’appareil redémarrer.

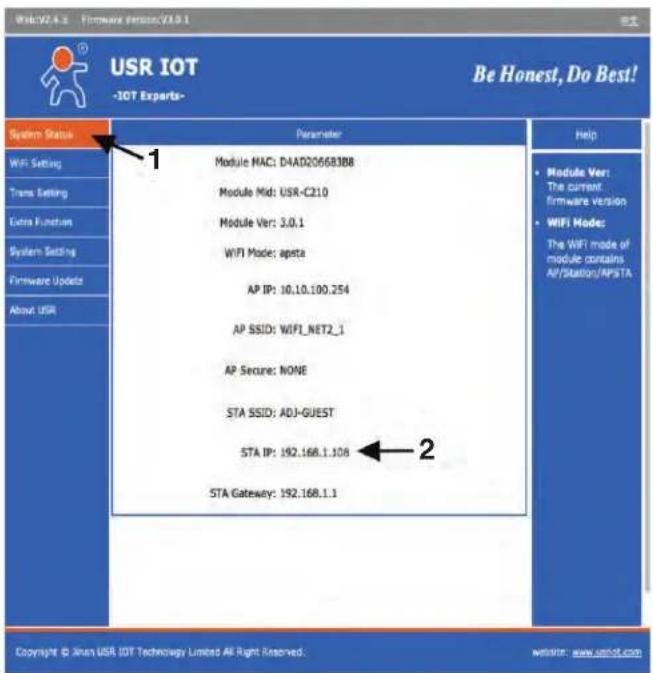

9. Une fois l’appareil redémarré, cliquez sur l’onglet « État du système » sur le côté droit de l’écran

(1) et notez l’adresse IP STA. Cette adresse sera nécessaire pour l’application de contrôle.

10. Connectez votre appareil de contrôle (un iPad ou une autre tablette, par exemple) au même ré-

seau WiFi auquel le WiFi Net 2 est connecté.

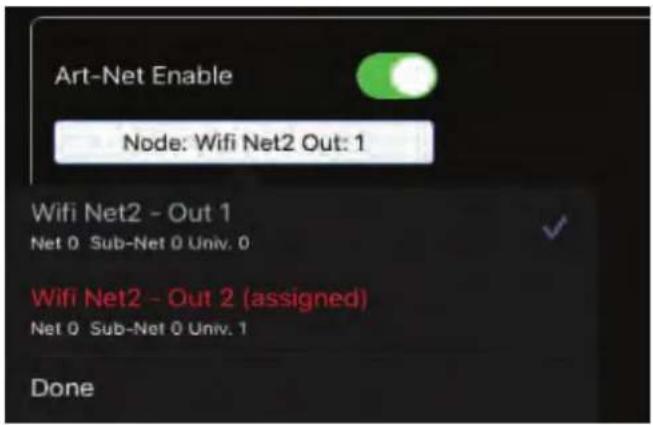

11. Congurez l’application de contrôle. Ouvrez les paramètres de l’univers de l’application et sélec-

tionnez un port de sortie à contrôler.

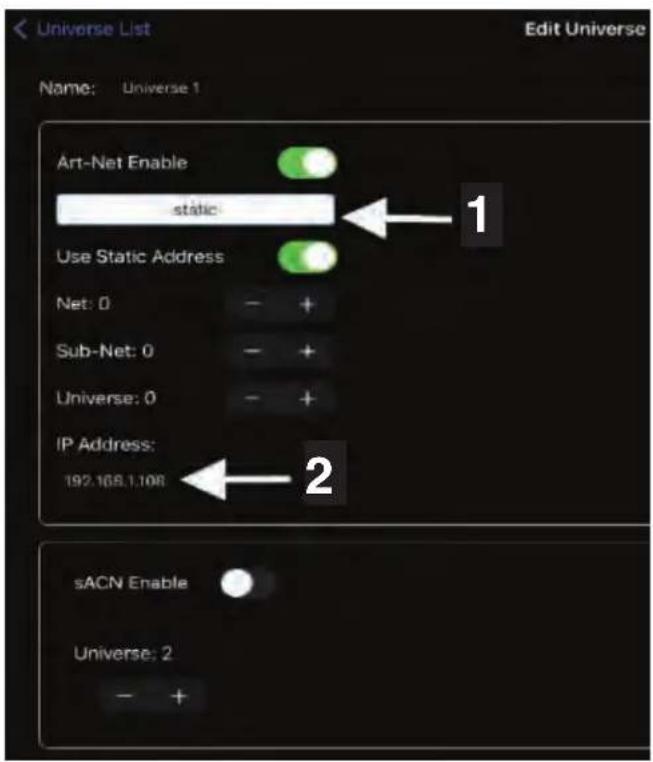

12. Dans la case IP, sélectionnez l’option « Statique » (1), puis entrez l’adresse IP STA de l’étape 9

dans la case Adresse IP (2).

13. La conguration est terminée. Vous devriez maintenant avoir la possibilité de contrôler le WiFi Net

2 depuis votre appareil sans l.

ENTRETIEN COUPER L’ALIMENTATION AVANT D’EFFECTUER TOUTE MAINTENANCE ! NETTOYAGE Un nettoyage régulier est recommandé pour garantir un bon fonctionnement et une durée de vie pro- longée. La fréquence de nettoyage dépend de l’environnement dans lequel l’appareil fonctionne : des environnements humides, enfumés ou particulièrement sales peuvent provoquer une plus grande accumulation de saleté sur l’appareil. Nettoyez régulièrement la surface externe avec un chiffon doux pour éviter l’accumulation de saleté/débris. N’utilisez JAMAIS d’alcool, de solvants ou de nettoyants à base d’ammoniaque. ENTRETIEN Des inspections régulières sont recommandées pour garantir un bon fonctionnement et une durée de vie prolongée. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur de cet appareil. Veuillez confier tous les autres problèmes de service à un technicien de service ADJ agréé. Si vous avez besoin de pièces de rechange, veuillez commander des pièces d’origine auprès de votre revendeur ADJ local. Veuillez vous référer aux points suivants lors des inspections de routine : A. Une vérification électrique détaillée par un ingénieur électricien agréé tous les trois mois, pour s’assurer que les contacts du circuit sont en bon état et éviter toute surchauffe. B. Assurez-vous que toutes les vis et fixations sont bien serrées à tout moment. Des vis desserrées peuvent tomber pendant le fonctionnement normal, entraînant des dommages ou des blessures car des pièces plus grosses pourraient tomber. C. Vérifiez toute déformation sur le boîtier, le matériel d’accrochage et les points d’accrochage (pla- fond, suspension, treillis). Des déformations du boîtier pourraient permettre à la poussière de pénétrer dans l’appareil. Des points de fixation endommagés ou un montage non sécurisé pour- raient provoquer la chute de l’appareil et blesser gravement une ou plusieurs personnes. D. Les câbles d’alimentation électrique ne doivent présenter aucun dommage, fatigue du matériau ou sédiments.

• ArtNet / sACN /DMX, nœud à 2 ports

• Alimentation par tension secteur ou PoE

• Congurable à partir du navigateur Web Protocoles :

• Filetage M10 pour pince / gréement

• 1x entrée RJ45 intérieure

• 2x entrée/sortie XLR 5 broches Dimensions et poids :

• Longueur : 3,48 po (88,50 mm)

• Largeur : 5,06 po (128,55 mm)

• Hauteur : 2,46 po (62,5 mm)

• Poids : 1,23 livres. (0,56 kg) Pouvoir:

• Consommation électrique : 2 W à 120 V et 2 W à 230 V Thermique:

• Température ambiante de fonctionnement : 32 °F à 113 °F (0 °C à 45 °C)

• Température de stockage : 77 °F (25 °C) Certications et indice IP :

• CE, cETLus, FCC, IP20, UKCA Les spécications sont sujettes à changement sans préavis écrit.

Veuillez noter que les changements ou modications apportés à ce produit sans l’approbation expresse de la partie responsable de la conformité peuvent annuler l’autorisation de l’utilisateur à utiliser l’équipement. REMARQUE : Cet équipement a été testé et jugé conforme aux limites d’un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie de fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l’équipement, l’utilisateur est encouragé à essayer de corriger l’interférence en prenant une ou plusieurs des mesures suivantes : - Réorientez ou déplacez l’antenne de réception. - Augmentez la distance entre l’équipement et le récepteur. - Branchez l’équipement sur une prise d’un circuit différent de celui auquel le récepteur est connecté. - Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide.
