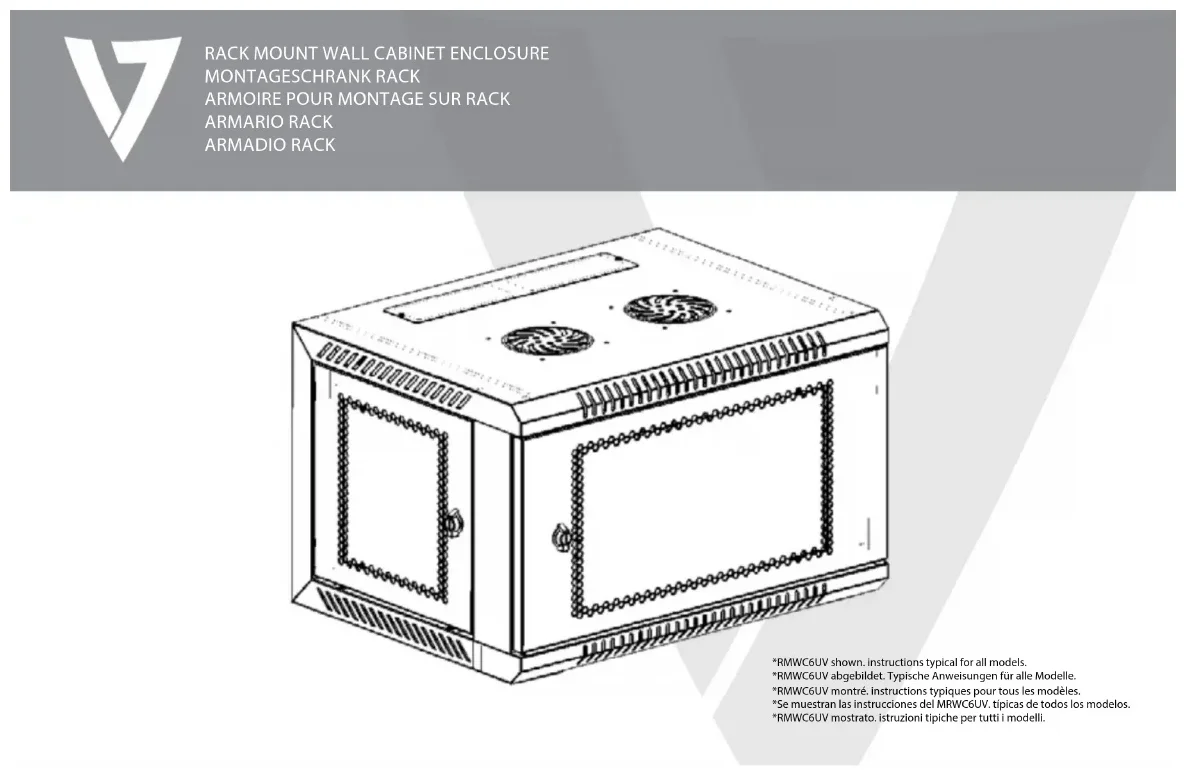

RMWC9UG450-1N - Armoire informatique V7 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armoire informatique (rack)
Marque	V7
Modèle	RMWC9UG450-1N
Unités de rack	9U
Profondeur d'installation	450 mm (ajustable)
Couleur	Noir (selon image)
Matériau	Acier
Porte avant	Oui, avec serrure et panneau réversible
Panneaux latéraux	Amovibles avec serrure
Rails de montage	Avant et arrière, ajustables en profondeur
Type de montage	Sol (avec roulettes) ou mural
Contenu du colis	Armoire, 4 roulettes, 10 écrous cages, 6 vis d'expansion M8
Ouvertures de câbles	Dessus et dessous, avec capots amovibles
Aérations	Oui, sur les faces
Installation	Par un technicien qualifié
Environnement d'utilisation	Intérieur, à l'abri de la poussière et de l'humidité
Température de fonctionnement	0 °C à 50 °C (estimation)
Humidité de fonctionnement	20 % à 80 % HR (estimation)
Nettoyage	Chiffon sec, éviter liquides et objets pointus
Poids approximatif	Environ 25 kg (estimation)
Sécurité	Ne pas empiler, ne pas poser d'objets dessus

FOIRE AUX QUESTIONS - RMWC9UG450-1N V7

Comment installer les roulettes sur l'armoire ?

Fixez les 4 roulettes fournies aux emplacements prévus sous l'armoire à l'aide des vis appropriées. Assurez-vous que l'armoire est stable avant d'y installer du matériel.

Peut-on monter l'armoire au mur ?

Oui, l'armoire dispose d'encoches de montage mural. Utilisez les 6 vis d'expansion M8 fournies et un outil adapté au type de mur (béton, parpaing, etc.). Les orifices sont espacés de 40 cm horizontalement.

Comment inverser le sens d'ouverture de la porte avant ?

Tirez le levier en forme de 'L' pour le faire pivoter loin du panneau, puis inversez le panneau selon votre configuration.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une clé, d'un niveau et éventuellement d'une perceuse pour le montage mural.

Comment ajuster la profondeur des rails de montage ?

Retirez les deux vis et écrous fixant chaque rail à l'armoire, faites glisser le rail à la profondeur souhaitée, puis revissez solidement.

Comment installer des équipements dans l'armoire ?

Insérez les écrous cages dans les orifices carrés des rails de montage à l'emplacement souhaité, puis fixez l'équipement avec les vis fournies. Commencez par les équipements les plus lourds en bas.

Quelles sont les précautions de sécurité importantes ?

L'armoire est très lourde : ne la manipulez jamais seul. Installez-la sur une surface solide capable de supporter le poids total. Ne l'installez pas dans un endroit humide ou exposé au soleil.

Comment gérer les câbles dans l'armoire ?

Utilisez les ouvertures rectangulaires sur le dessus et le dessous de l'armoire pour passer les câbles. Les capots amovibles permettent de les organiser.

L'armoire nécessite-t-elle une ventilation particulière ?

Oui, laissez suffisamment d'espace à l'avant et à l'arrière pour une bonne circulation d'air. Ne bloquez pas les aérations de l'armoire.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service après-vente V7 ou le revendeur pour obtenir des pièces de rechange. Conservez l'emballage d'origine pour faciliter le retour si nécessaire.

MODE D'EMPLOI RMWC9UG450-1N V7

Attention ! Veuillez lire tous les avertissements et instructions avant de procéder à l'installation

Avertissement : Les armoires rack peuvent être extrêmement lourdes. N'essayez en aucun cas de les déballer, déplacer ou installer sans assistance. Soyez extrêmement prudent lors de leurs manipulations et assurez-vous de suivre toutes les instructions de manutention et d'installation. Evitez d'installer tout équipement à l'intérieur de l'armoire avant de l'avoir préalablement stabilisée.

Mise en route

L'armoire doit être installée dans un endroit structurellement sain et capable de supporter le poids de l'armoire et celui de tous les équipements qui seront installés à l'intérieur, les armoires supplémentaires et /ou les équipements qui seront installés à proximité. Avant de déballer l'armoire, posez le colis près de l'emplacement final d'installation afin de minimiser la distance de déplacement de l'appareil après le retrait de l'emballage de protection.

Contenu du colis

• Armoire
• 4 roulettes
- Jeu de 10 accessoires (boulons cages/écrous cages)
- Jeu de 6 vis d'expansion M8 (pour montage mural)

Outils nécessaires :

• Outils appropriés pour le montage mural
  • Tournevis cruciforme
  • Clé
  • Niveau

1. Porte avant
2. Rails horizontaux
3. Rails à montage vertical
4. Capot amovible pour passage de câbles
5. Aérations
6. Panneaux latéraux
7. Encoches de montage mural

IT

Avant de procéder à l'installation, assurez-vous de définir au préalable l'emplacement et l'agencement des composants à l'intérieur de l'armoire. Assurez-vous que tous les rails de montage sont inversés ou ajustés en profondeur, en fonction de la configuration de votre équipement.

Les portes avant et latérales sont équipées de serrures accessibles par les clés fournies.

Afin de répondre aux différentes configurations de rack, les panneaux de la porte avant de l'armoire peuvent être inversés. Pour cela il suffit de tirer le levier en forme de «L» pour le faire pivoter loin du panneau.

Le dessus et le dessous de l'armoire disposent d'ouvertures de forme rectangulaire destinées à l'accès et à l'organisation des câbles. Elles peuvent être ouvertes ou fermées avec les vis fournies.

Les rails de montage sont préinstallés et peuvent fonctionner avec différentes profondeurs de montage selon le modèle. Ne procédez jamais à la modification du réglage des rails de montage, à moins que votre équipement nécessite une profondeur de montage différente. Les jeux avant et arrière des rails peuvent être ajustés indépendamment et progressivement.

Chaque rail est relié à l'armoire à l'aide de 2 vis et 2 écrous : 1 jeu dans le coïn supérieur et un autre dans le coin inférieur. À l'aide d'un tourmevis cruciforme et d'une clé, retirez les vis qui permettent de fixer les rails à l'armoire.

Faites glisser les rails de montage à la profondeur désirée et fixez-les à l'aide des vis et des écrous que vous avez retirés à l'étape 1

Utilisez les outils appropriés pour le montage mural. Les orifices sont espacés de 40 cm horizontalement pour s'adapter à la fixation des montants de cloison.

Remarque : L'armoire doit être installée par un technicien qualifié. Avant le montage, servez-vous d'un niveau et d'un mètre pour délimiter avec précision votre zone de montage. Utilisez le matériel approprié pour fixer l'armoire au mur. Utilisez des dispositifs de fixation adéquats lors de l'installation sur des parpaings, du béton, des cloisons sèches ou du bois.

Avertissement : La surface d'appui doit être en mesure de soutenir sans danger la charge combinée de l'équipement et de tout le matériel et des composants.

Équipements Installation

Avertissement : Ne procédez pas à l'installation des équipements avant d'avoir fixé l'armoire de manière stable. Commencez par installer les équipements lourds dans la partie inférieure de l'armoire. Installez les équipements en partant de la partie inférieure de l'armoire et continuez vers la partie supérieure, jamais l'inverse. Si vous utilisez des rails coulissants pour équipements, soyez prudent lors de l'extension de ces derniers. Évitez d'étendre en même temps plus d'un jeu de rails coulissants pour équipements. Évitez d'étendre les rails coulissants pour équipements près du haut de l'armoire.

Remarque : Les orifices carrés au milieu de chaque unité de rack sont numérotés et comprennent également une petite encoche pour faciliter l'identification. Une seule unité de rack comporte l'espace occupé par l'orifice numéroté et les orifices directement au dessus et en dessous.

AVERTISSEMENT : Les rebords des écrous cages doivent retenir les côtés de l'orifice carrée dans le rail, pas ceux du dessus ni du dessous.

L'armoire est livrée avec des rails de montage disposant d'orifices carrés pour le montage en rack des équipements. Pour installer les équipements, utilisez les écrous cages et les autres matériels fournis:

Repérez les orifices carrés et numérotés dans les rails de montage où vous prévoyez d'installer votre équipement. Installez les écrous cages (inclus) dans les orifices carrés en appuyant dessus. Cela permet d'obtenir des points de fixation pour les vis de montage (inclus)

Lorsque l'écrou cage est correctement installé, les deux rebords dépassent de l'orifice carré et sont visibles sur la surface extérieure du rail de montage. Répétez cette opération jusqu'à ce que tous les écrous cages requis soient installés.

Instructions de sécurité

• Gardez l'armoire à l'intérieur, à l'abri de la poussière, de l'humidité, de la lumière directe du soleil et des températures extrêmes.
• Laissez suffisamment d'espace à l'avant et à l'arrière de l'armoire pour une bonne ventilation. Évitez d'obstruer ou de couvrir les orifices d'aération externes de l'armoire ou d'y insérer des objets.
• L'armoire est extrêmement lourde. Faites preuve de prudence lors de sa manipulation. N'essayez pas de déballer, de déplacer ou d'installer le matériel sans aide.
• Ne posez aucun objet sur l'armoire, en particulier des récipients contenant du liquide, et n'essayez pas de poser plusieurs armoires les unes sur les autres.
