CLG-W12 - Caisson de basses MONITOR AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses extérieur
Marque	Monitor Audio
Modèle	CLG-W12
Réponse en fréquence (-6 dB)	30 Hz - 100 Hz
Sensibilité (1 W à 1 m)	87 dB
Impédance nominale	4 ohms ou ligne 70/100 V (sélection par câble)
SPL maximum	110 dBA
Puissance nominale	250 watts (IEC268-5)
Haut-parleur	1 cône C-CAM 12" longue portée (sub-bass)
Recommandation crossover (passe-bas)	100 Hz à minimum 12 dB/octave (24 dB/octave optimum)
Dimensions externes (H x L x P)	750 x 380 x 505,5 mm
Poids	19,5 kg
Indice de protection	IP54
Type de connexion	Raccord de câble encapsulé
Finition	Marron
Utilisation	Extérieur / Jardin
Garantie	5 ans (pièces et main-d'œuvre)
Amplificateur recommandé	Monitor Audio IA800-2C avec préréglages DSP dédiés
Zone de couverture (recommandée)	Jusqu'à 200 m² avec un seul subwoofer
Installation	Enterré partiellement (trou + sable) ou sur sol dur avec pieds optionnels (CLG-W10)

FOIRE AUX QUESTIONS - CLG-W12 MONITOR AUDIO

Comment câbler le CLG-W12 en système 100V/70V ?

Pour une ligne 100/70 V, utilisez les câbles noir et rouge. Le noir correspond au négatif. Assurez-vous que les connexions sont étanches avec des connecteurs remplis de silicone ou un boîtier de raccordement approprié.

Puis-je utiliser le CLG-W12 avec un amplificateur classique 8 ohms ?

Oui, pour une utilisation conventionnelle 8 ohms, connectez les câbles jaune et noir (noir = négatif). Attention : un seul subwoofer par voie peut être utilisé en configuration 8 ohms, contrairement au système 100/70 V.

Quelle est la profondeur d'enterrement recommandée pour le CLG-W12 ?

Creusez un trou et remplissez le fond avec 150 mm (6 pouces) de sable sec pour la stabilité. Le caisson doit dépasser du sol d'au moins 100 mm. Veillez à tester le système avant de reboucher le trou.

Comment connecter plusieurs subwoofers CLG-W12 ?

En système 100/70 V, vous pouvez utiliser plusieurs subwoofers en parallèle sur une même ligne. En configuration 8 ohms, un seul subwoofer par voie est autorisé. Utilisez l'amplificateur IA800-2C pour une gestion optimale.

Quels préréglages DSP sont disponibles pour le CLG-W12 ?

Monitor Audio propose des préréglages DSP pour l'amplificateur IA800-2C : CLG-W12(CLG160) pour une utilisation avec les enceintes CLG160, et CLG-W12(CLG140) pour les CLG140. Téléchargez-les depuis le site monitoraudio.com.

Le CLG-W12 peut-il être fixé sur un sol dur (terrasse) ?

Le modèle CLG-W10 est équipé de points d'ancrage à balancier pour sol dur (vis non fournies). Pour le CLG-W12, l'installation standard est enterrée. Si nécessaire, consultez les options de fixation adaptées.

Quelle est la zone de couverture d'un seul CLG-W12 ?

Un seul subwoofer CLG-W12 peut couvrir une superficie de 90 m² à 200 m². Placez-le de préférence en position centrale par rapport aux enceintes satellites pour une répartition homogène des basses.

Comment protéger les connexions contre l'humidité ?

Utilisez des connecteurs de câbles remplis de silicone ou un boîtier de raccordement étanche adapté. Assurez-vous qu'aucun fil '+' et '-' ne se touche pour éviter les courts-circuits.

Puis-je utiliser le CLG-W12 avec les enceintes CLG140/CLG160 ?

Oui, le CLG-W12 est conçu pour être associé aux enceintes satellites CLG140 ou CLG160. Les préréglages DSP dédiés optimisent le crossover pour une expérience sonore homogène en extérieur.

Quelle est la garantie du CLG-W12 ?

Le CLG-W12 est garanti 5 ans contre les défauts de fabrication à compter de la date d'achat, sous réserve d'achat chez un revendeur agréé. Enregistrez votre produit sur monitoraudio.com pour faciliter les réclamations.

MODE D'EMPLOI CLG-W12 MONITOR AUDIO

Guide d'installation

Table des matières

Introduction 9

Câbler les enceintes et le subwoofer 10

Positionnement des enceintes 10

Installation 11

CLG-W10/ CLG-W12 11

CLG140/ CLG160 - Avec Pointe 12

CLG140/ CLG160 - Fixation murale 13

CLG140/ CLG160 - Fixation sur arbre 13

Options de pieds pour CLG-W10 14

Configuration du système 14

Liste DSP de préréglages Monitor Audio_

Système Mono 15

Spécifications 16

Garantie 17

Introduction

Sortez le son haute-fidélité à l'extérieur avec la toute dernière solution d'installation personnalisée de Monitor Audio, la Série Climate Garden. Elle a été entièrement pensée pour intégrer des composants et une construction de qualité, capables de supporter tous les aléas météorologiques. Esthétiquement, elle se fondra harmonieusement dans l'environnement d'un jardin. Pour tirer le meilleur parti de vos nouvelles enceintes, veuillez lire attentivement ce manuel avant de commencer l'installation.

Câbler les enceintes et le subwoofer

Les enceintes CLG140/CLG160 fonctionnent sur un système de 100 V/70 V et les CLG-W10/CLG-W12 peuvent fonctionner sur un système de 100 V/70 V ou être branchées à un ampli conventionnel (sortie 8 ohms). REMARQUE : Ceci ne fonctionnera pas si la connexion à la sortie du subwoofer se fait au niveau du phono. Aux États-Unis, c'est le système en ligne de 70 V qui est surtout utilisé alors qu'au Royaume Uni et en Europe on utilise plutôt des système en ligne de 100 V. Les deux tensions différentes fonctionneront de la même manière bien que l'amplificateur ne délivre pas toute sa puissance dans 100 V car il sera limité par les lignes de tension, sauf s'il est commutable. La sortie 8 ohms est une impédance d'enceinte conventionnelle. Cela signifie qu'un seul subwoofer par voie peut être utilisé, contrairement à la ligne 100/70 V, avec laquelle vous pouvez utiliser de multiples subwoofers dans un système. L'isolation se fait par un transformateur qui protègera l'enceinte des décalages ou des problèmes de courant continu de l'ampli.

Les enceintes doivent être raccordées en parallèle à l'aide d'un seul câble par voie. Nous recommandons également l'utilisation de l'amplificateur IA800-2C et l'application de nos réglages DSP sur mesure.

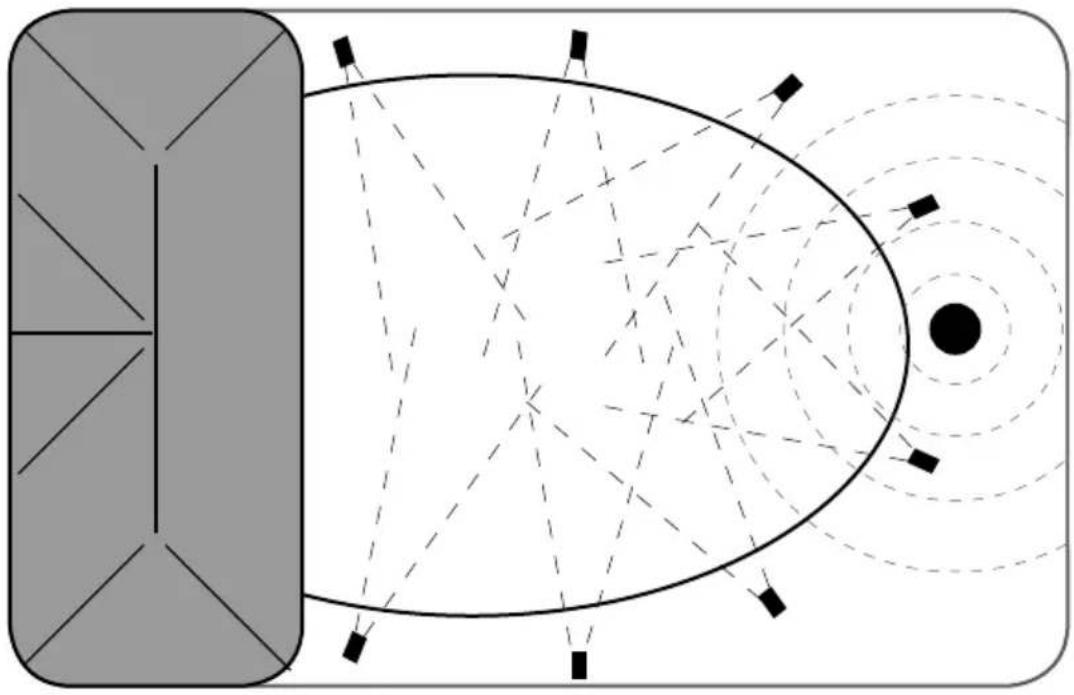

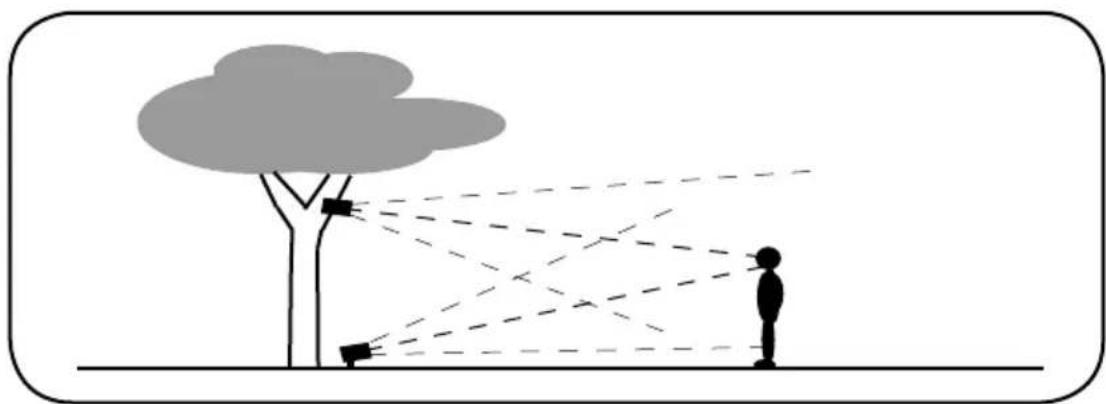

Positionnement des enceintes

La Série Climate Garden est conçue pour offrir une expérience audio harmonieuse, qui occupe tout l'espace, en extérieur. Pour réduire l'occurrence de zones de concentration sonores et de vides au sein de l'espace extérieur défini, vous pouvez placer stratégiquement un éventail de multiples enceintes satellites pour obtenir une couverture uniforme. Les enceintes satellites CLG140/CLG160 peuvent couvrir une superficie jusqu'à 23 m² et doivent être positionnées à égale distance les unes des autres et par rapport à la zone d'écoute, ou bien aussi proches que possible. Un seul subwoofer CLG-W10/ CLG-W12 suffit à couvrir une superficie entre 90 m² et 200 m². Nous vous recommandons de positionner le subwoofer à un emplacement central par rapport aux autres enceintes.

Pour centraliser l'acoustique, il est possible d'utiliser à la fois des enceintes hautes et basses.

Veuillez suivre les étapes ci-dessous pour fixer les CLGW12 ou CLGW10 au sol. Pour une fixation alternative du CLGW10 sur sol dur, consultez la page 14.

CLG-W10/ CLG-W12

1

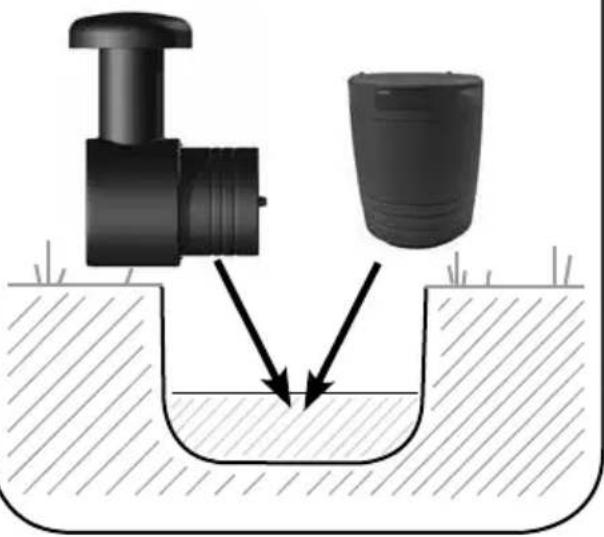

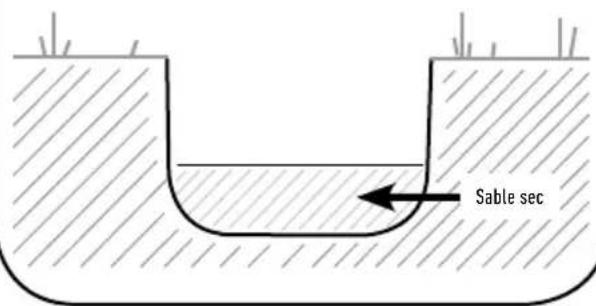

Creusez un trou à l'emplacement de destination pour le subwoofer et remplissez la base du trou avec du sable sec. Ceci permet d'améliorer la stabilité, de faciliter le nivellement et d'empêcher le subwoofer de se balancer.

Profondeur du sable : 150 mm (6")

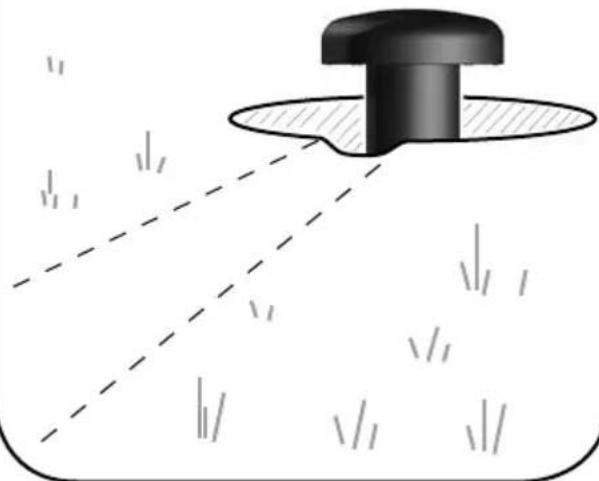

Placez le subwoofer dans le trou et appuyez-le dans le sable pour qu'il reste stable et puisse être mis de niveau et cadré.

CLG-W10 REMARQUE : Le caisson doit dépasser du sol d'au moins 100 mm.

Creusez une tranchée peu profonde correspondant au chemin selon lequel vous souhaitez disposer les câbles d'enceintes du subwoofer. Si vous utilisez les enceintes CLG140/CLG160, rien ne vous empêche d'utiliser la même tranchée pour leurs câbles que pour les câbles d'enceintes du subwoofer.

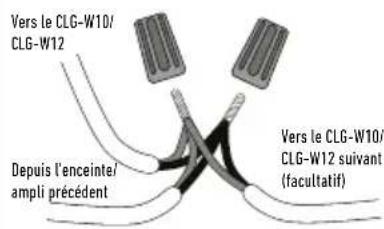

Connectez les câbles au subwoofer. Pour les lignes 100/70 V, connectez les câbles noirs et rouges, pour les lignes 8 ohms conventionnelles, connectez les câbles jaunes et noirs. Le noir correspond au négatif.

Les branchements doivent être effectués soit avec des connecteurs de câbles remplis de silicone, soit avec un boîtier de

raccordement étanche approprié (non fourni).

Remarque : Assurez-vous qu'aucun des fils '-' et '+' ne se touchent : cela produirait un court-circuit qui pourrait endommager votre amplificateur.

REMARQUE : Assurez-vous que le système a été testé et qu'il fonctionne correctement avant de combler l'espace autour du subwoofer et les tranchées de câbles.

REMARQUE : Les graves du CLG-W10/CLG-W12 ne seront pas complètement pleines ni présentes tant que le trou n'aura pas été comblé.

CLG140/ CLG160 - Avec Pointe

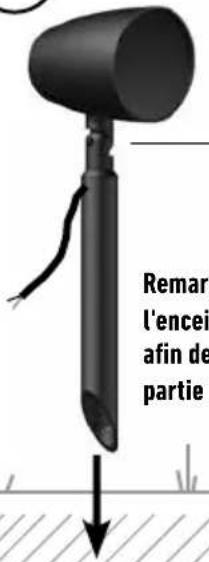

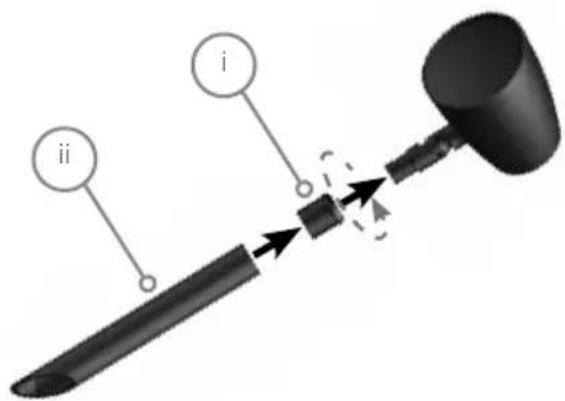

1 Vissez d'abord la section filetée fournie (i) sur l'enceinte CLG140/CLG160. Une fois en place, faites passer les câbles liés à l'enceinte à vers le trou dans la pointe avant d'attacher la pointe à section filetée (ii).

Une fois assemblée, l'enceinte peut maintenant être installée à l'emplacement souhaité.

L'angle articulé de la CLG140/CLG160 peut être ajusté avec une clé Allen.

Remarque : Il est conseillé de maintenir l'enceinte par le dessus de la pointe afin de n'exercer aucune pression sur la partie pivotante.

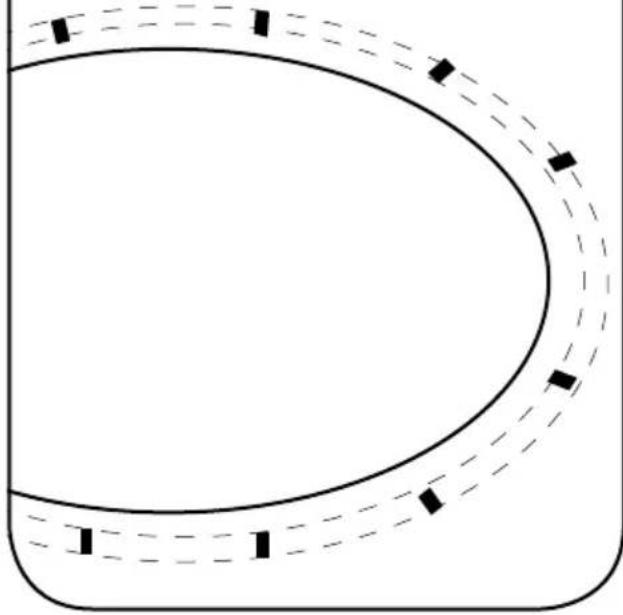

3 Creusez une tranchée peu profonde correspondant au chemin par lesquels vous souhaitez faire passer les câbles d'enceintes.

Connectez les câbles d'enceinte en parallèle : le parcours principal des câbles depuis l'amplificateur doit regrouper tous les câbles semble et tous les négatifs ensemble.

Les connexions doivent être faites soit avec des connecteurs remplis de silicone (exemple ci-contre), soit

avec un boîtier de raccordement imperméable approprié (non fourni).

Remarque : Assurez-vous qu'aucun des fils '-' et '+' ne se touchent : cela produirait un court-circuit qui pourrait endommager votre amplificateur.

REMARQUE : Assurez-vous que le système a été testé et qu'il fonctionne correctement avant de combler l'espace autour du subwoofer et les tranchées de câbles.

CLG140/ CLG160 - Fixation murale

1

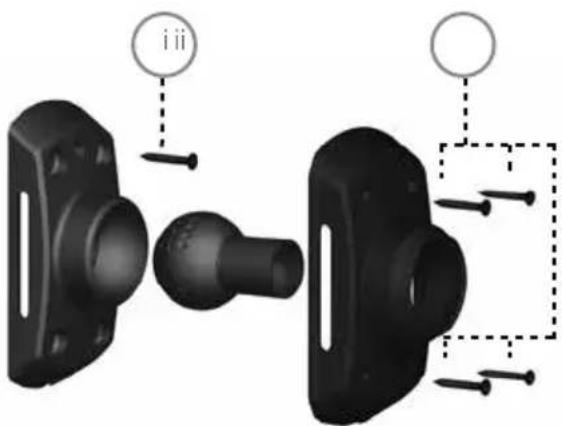

Fixez la base du support à l'emplacement souhaité avec une simple vis (i), puis insérez le bras de support à rotule et la moitié supérieure du support de montage, attachez sans serrer avec les quatre vis (ii).

Introduisez le câble d'enceinte dans le crochet et sortez-le par le trou de sortie du câble.

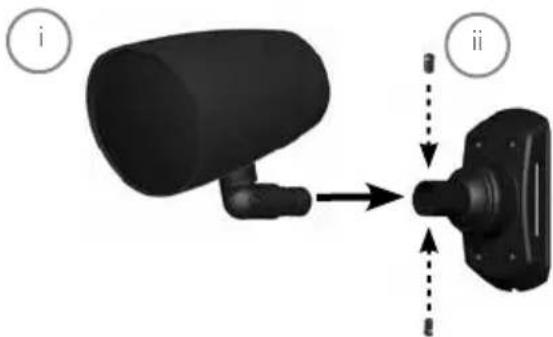

Placez la CLG140/CLG160 (i) sur le support de fixation et insérez les vis sans tête (ii) mais ne serrez pas complètement. Ajustez la CLG140/CLG160 suivant la direction/l'angle souhaité et serrez les quatre vis de montage (reportez-vous à l'étape 1) puis les vis sans tête (ii) pour bien fixer le tout.

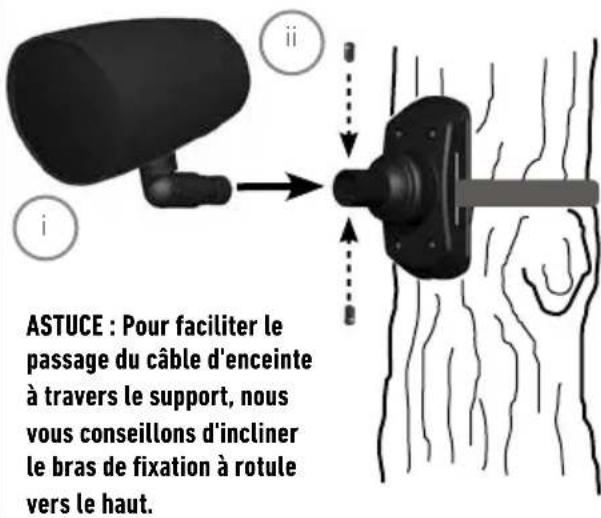

ASTUCE : Pour faciliter le passage du câble d'enceinte à travers le support, nous vous conseillons d'incliner le bras de fixation à rotule vers le haut.

CLG140/ CLG160 - Fixation sur arbre

1

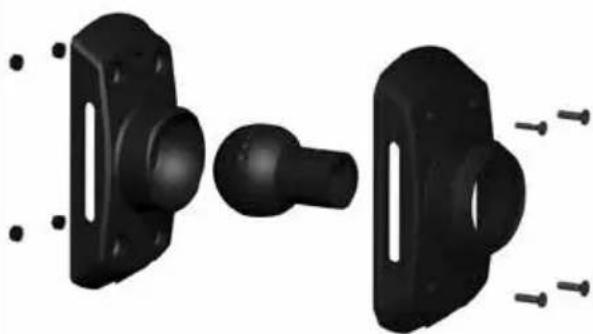

Assemblez les deux moitiés du support avec le bras de fixation à rotule au milieu et sécurisez-le en utilisant les écrous et les boulons fournis pport.

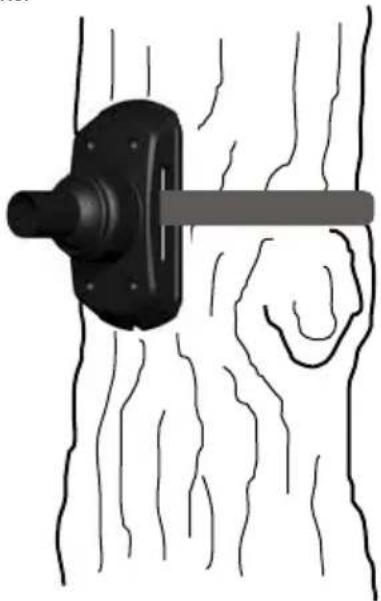

Une sangle d'arbre (non fournie) peut maintenant être passée à travers l'ouverture sur les côtés du support. Enroulez-la autour de l'arbre souhaité et serrez bien la sangle pour empêcher les mouvements.

Une fois que l'ensemble est fixé à l'emplacement prévu, faites passer le câble d'enceinte et reliez la CLG140/CLG160 (i). Sécurisez-la avec les sans tête (ii).

4

Connectez les câbles d'enceinte en parallèle : le parcours principal des câbles depuis l'amplificateur doit regrouper tous les câbles ensemble et tous les négatifs ensemble.

Les branchements doivent être effectués soit avec des connecteurs de câbles remplis de silicone, soit avec un boîtier de

raccordement étanche approprié (non fourni).

Remarque : Assurez-vous qu'aucun des fils '-' et '+' ne se touchent : cela produirait un court-circuit qui pourrait endommager votre amplificateur.

Options de pieds pour CLG-W10

Le CLG-W10 est équipé de points d'ancrage à balancier qui permettent de maintenir le subwoofer en place au sol, par exemple sur une terrasse. Le caisson du subwoofer possède trois inserts filetés avec les vis déjà en place. Retirez les vis puis remettez-les en place avec les balanciers.

REMARQUE : Les vis servant à fixer les points d'ancrage à balancier au sol ne sont pas fournies et devraient être choisies en fonction du type de sol dans lesquelles elles seront insérées.

Configuration du système

Nous vous recommandons d'utiliser l'amplificateur IA800-2C pour alimenter le système. Pour une performance optimale du système, téléchargez les paramètres de préréglages DSP du IA800-2C de Monitor Audio depuis notre site web : monitoraudio.com

Ces préréglages DSP ont été conçus par Monitor Audio pour proposer la meilleure expérience pour votre subwoofer et vos enceintes satellites, avec un crossover qui dirige uniquement les basses fréquences vers le subwoofer et les moyennes vers les satellites. Ceci permet à chaque composant de se concentrer sur ce qu'il fait le mieux, d'ajouter de la clarté au système et également de protéger les enceintes satellites de basses fréquences potentiellement gênantes et prédominantes.

REMARQUE : Chaque canal peut prendre en charge jusqu'à 16 enceintes satellites ou 3 subwoofers.

Liste DSP de préréglages Monitor Audio

CLG-W10(CLG160) - Subwoofer CLG-W10 pour une utilisation avec la CLG160

CLG-W10(CLG140) - Subwoofer CLG-W10 pour une utilisation avec la CLG140

CLG-W12(CLG160) - Subwoofer CLG-W12 pour une utilisation avec la CLG160

CLG-W12(CLG140) - Subwoofer CLG-W12 pour une utilisation avec la CLG140

CLG140/CLG160 - Pour une utilisation avec la CLG140 ou la CLG160

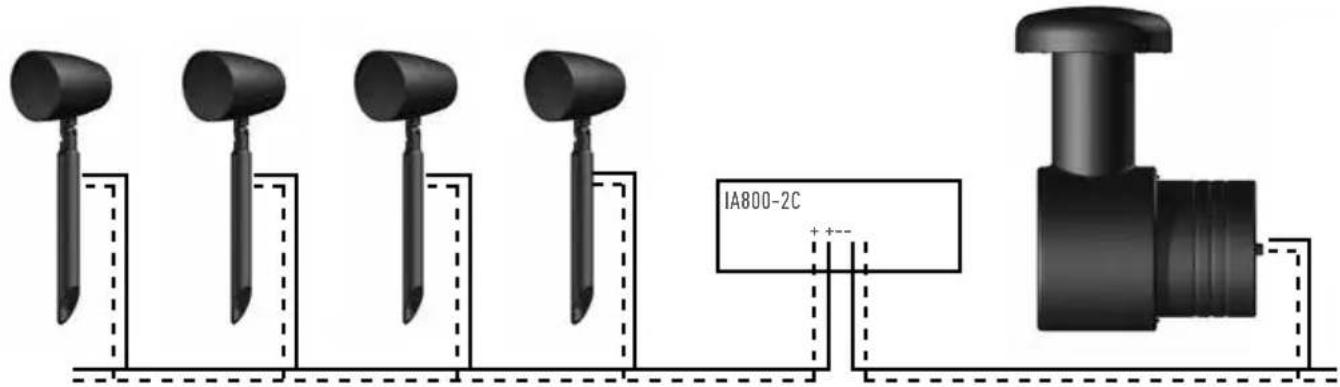

Système Mono

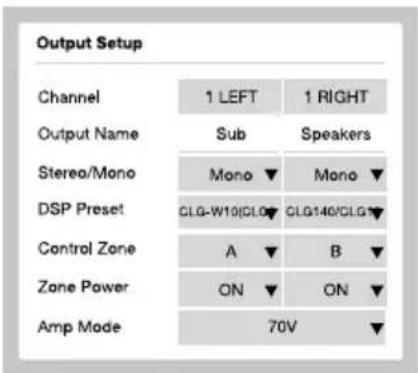

Rendez-vous sur la page Web d'installation du IA800-2C et chargez les préréglages MA sur l'amplificateur. Allez dans la section Paramètres d'entrée/sortie (« Input/Output Settings »), sélectionnez CLG140/CLG160 pour le canal que vous souhaitez utiliser avec vos enceintes satellites. Pour l'autre canal, appliquez le préréglage correspondant pour votre combinaison subwoofer / satellite (voir page 14). Réglez les deux canaux sur Mono, séparez les Zones de Contrôle (pour un contrôle indépendant du volume des canaux) et passez le mode Amp à 70 V.

Remarque : En raison de la nature de l'écoute dans le jardin, Monitor Audio recommande un système Mono pour la majorité des installations.

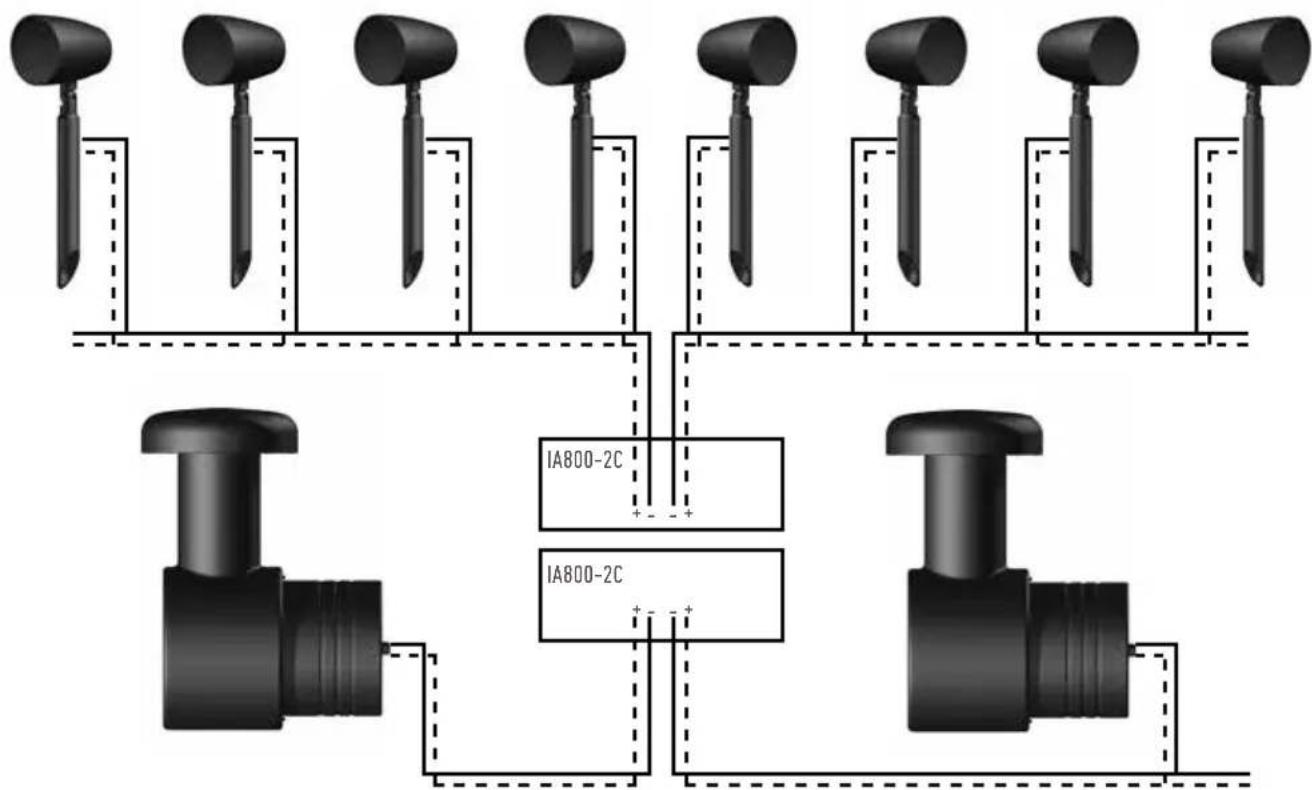

Système Stéréo

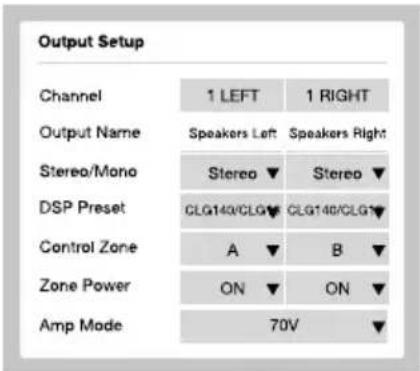

Rendez-vous sur la page Web d'installation du IA800-2C et chargez les préréglages MA sur l'amplificateur. Allez dans la section Paramètres d'entrée/sortie (« Input/Output Settings »), sélectionnez CLG140/CLG160 pour les deux canaux de vos enceintes satellites. Réglez les deux canaux sur Stéréo, séparez les Zones de Contrôle (pour un contrôle indépendant du volume des canaux) et passez le mode Amp à 70 V.

Pour l'ajout de n'importe quel autre subwoofer ou un deuxième amplificateur, appliquez les préréglages correspondant aux canaux pour votre combinaison subwoofer/satellite (voir page 14).

Spécifications

	CLG140 CLG160
Réponse en fréquence (-6 dB) 100 Hz - 30 kHz 80 Hz - 30 kHz
Sensibilité (1 W à 1 m) 88 dB 89 dB
Tension de ligne 70/100 70/100
SPL maximum 104 dBA 107 dBA
Puissance nominale	40 watts (crossover fixé au minimum à 100 Hz à 12 dB/octave)	60 watts (crossover fixé au minimum à 80 Hz à 12 dB/octave)
Réglages d'amplificateur (RMS) 10 à 40 watts par enceinte 10 à 60 watts par enceinte
Complément de haut-parleur	1 Cône MMPII 4", haut-parleur médium/grave 1 tweeter à dôme 25 mm ou C-CAM - Orienté coaxialement	1 Cône MMPII 6", haut-parleur médium/grave 1 tweeter à dôme 25 mm ou C-CAM - Orienté coaxialement
Recommandation crossover (passage haut)	100 Hz à un minimum de 12 dB/Octave (24 dB/Octave optimum)	80 Hz à un minimum de 12 dB/Octave (24 dB/Octave optimum)
Dimensions externes, pointe/support exclus (Diamètre x D)	130 x 175 mm ( 5^1/8 × 6^7/8 pouces) 190 x 220 mm (7 ^1/2 x 8^11/16 pouces)
Équerre de fixation à pivot	32° dans toutes les directions	32° dans toutes les directions
Branchement	Raccord de câble encapsulé	Raccord de câble encapsulé
Indice de protection environnementale	IP55	IP55
Finitions disponibles	Marron	Marron
Poids	2,08 kg (4 lb 10 oz)	2,76 kg (6 lb 2 oz)
Dispersion	60°	60°
	CLG-W10 CLG-W12
Réponse en fréquence (-6 dB) 35 Hz -150 Hz 30 Hz -100 Hz
Sensibilité (1 W à 1 m) 85 dB 87 dB
Impédance (nominale)	4 ohms ou niveau de ligne de tension70/100 V(sélection câble)	4 ohms ou niveau de ligne de tension70/100 V(sélection câble)
SPL maximum 105 dB @ 100 Hz 110 dBA
Puissance nominale 150 Watts (IEC268-5) 250 watts
Réglages d'amplificateur (RMS) 100 à 150 watts 100 à 250 watts
Complément de haut-parleur	1 Cône C-CAM 10", haut-parleur sub-bass longue portée	1 Cône C-CAM 12", haut-parleur sub-bass longue portée
Recommendation crossover(passe-bas)	100 Hz à un minimum de 12 dB/Octave(24 dB/Octave optimum)	100 Hz à un minimum de 12 dB/Octave(24 dB/Octave optimum)
Dimensions externes :(H x L x P)	340 x 340 x 434,5 mm(13 ^3/8 x 13 ^3/8 x 17 ^1/8 pouces)	750 x 380 x 505,5 mm(19 ^1/2 x 14 ^15/16 x 19 ^7/8 pouces)
Branchement Raccord de câble encapsulé	Raccord de câble encapsulé
Indice de protection environnementale	IP54	IP54
Finitions disponibles	Marron	Marron
Poids	11,8 kg (26 lb)	19,5 kg (42 lb 14 oz)

Monitor Audio se réserve le droit de modifier les spécifications sans notification préalable.
