Caractéristiques techniques	DMX Booster Bar 4, 4 canaux DMX, alimentation 100-240V, sortie DMX 3 et 5 broches
Utilisation	Amplification du signal DMX pour une utilisation avec des équipements d'éclairage professionnels
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les ports DMX et s'assurer que l'appareil est à jour avec les mises à jour du firmware
Sécurité	Utiliser uniquement dans un environnement sec, éviter les chocs électriques, ne pas exposer à des températures extrêmes
Informations générales	Compatible avec la plupart des contrôleurs DMX, garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - DMX Booster Bar 4 Showtec

Qu'est-ce que le Showtec DMX Booster Bar 4 ?

Le Showtec DMX Booster Bar 4 est un dispositif de prise murale conçu pour amplifier les signaux DMX, permettant ainsi de prolonger la distance entre le contrôleur DMX et les appareils d'éclairage.

Comment installer le Showtec DMX Booster Bar 4 ?

Pour installer le Showtec DMX Booster Bar 4, connectez le câble DMX de votre contrôleur à l'entrée du booster, puis utilisez des câbles DMX pour relier les sorties aux appareils d'éclairage. Assurez-vous que l'appareil est alimenté et que tous les câbles sont correctement branchés.

Quels sont les problèmes de connexion courants avec le Showtec DMX Booster Bar 4 ?

Les problèmes de connexion courants incluent des câbles mal branchés, des signaux DMX faibles ou des interférences. Vérifiez toujours vos connexions et utilisez des câbles DMX de bonne qualité.

Le Showtec DMX Booster Bar 4 fonctionne-t-il avec tous les appareils DMX ?

Oui, le Showtec DMX Booster Bar 4 est compatible avec la plupart des appareils DMX utilisant le protocole DMX512. Assurez-vous simplement que tous vos appareils sont correctement configurés pour communiquer via DMX.

Comment résoudre un problème de signal faible avec le Showtec DMX Booster Bar 4 ?

Si vous rencontrez un signal faible, vérifiez d'abord tous vos câbles pour vous assurer qu'ils ne sont pas endommagés. Ensuite, réduisez la distance entre le contrôleur et le booster, et vérifiez que le booster est correctement alimenté.

Quels types de câbles sont recommandés pour une utilisation avec le Showtec DMX Booster Bar 4 ?

Il est recommandé d'utiliser des câbles DMX de haute qualité, avec une impédance de 120 ohms, pour garantir une transmission optimale du signal.

Comment puis-je tester si le Showtec DMX Booster Bar 4 fonctionne correctement ?

Pour tester le Showtec DMX Booster Bar 4, connectez-le à un contrôleur DMX et à des appareils d'éclairage. Si les appareils réagissent correctement aux commandes DMX, alors le booster fonctionne comme prévu.

Le Showtec DMX Booster Bar 4 nécessite-t-il une alimentation externe ?

Oui, le Showtec DMX Booster Bar 4 nécessite une alimentation externe pour fonctionner. Assurez-vous d'utiliser l'adaptateur fourni pour garantir un fonctionnement optimal.

Où puis-je trouver le manuel d'utilisation du Showtec DMX Booster Bar 4 ?

Le manuel d'utilisation du Showtec DMX Booster Bar 4 peut être téléchargé sur le site officiel de Showtec ou dans la section de support de votre revendeur.

MODE D'EMPLOI DMX Booster Bar 4 Showtec

Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton soigneusement et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou que le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le revendeur et conservez le matériel d’emballage pour vérification. Veuillez conserver le carton et les emballages. Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Booster Bar 4 DMX Manuel de l’utilisateur

Consignes de sécurité Toute personne impliquée dans l’installation, le fonctionnement et l’entretien de cet appareil doit : être qualifiée ; suivre les consignes de ce manuel.

Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur mais n'utilisez pas l'appareil. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité de ce manuel. Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil ne sont en aucun cas couverts par la garantie. Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Confiez les opérations de maintenance et les réparations à des techniciens qualifiés.3 Code commande : 50781 Booster Bar 4 DMX IMPORTANT : Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel ou par des modifications non autorisées de l’appareil. Ne mettez jamais en contact le cordon d’alimentation avec d’autres câbles ! Manipulez le cordon d’alimentation et tous les câbles liés au secteur avec une extrême prudence ! N’enlevez jamais l’étiquetage informatif et les avertissements indiqués sur l’appareil. Ne couvrez jamais le contact de masse avec quoi que ce soit. Ne laissez jamais traîner de câbles par terre. En cas d’orage, n’utilisez pas l’appareil et débranchez-le. Ne laissez jamais les parties d’emballage (sacs en plastique, mousse de polystyrène, clous, etc.) à portée des enfants car elles représentent une source potentielle de danger. N’insérez pas d’objets dans les orifices d’aération. N’ouvrez et ne modifiez pas l’appareil. Ne connectez pas l’appareil à un bloc de puissance. Ne secouez pas l’appareil. Évitez tout geste brusque durant l’installation ou l’utilisation de l’appareil. N’allumez et n’éteignez pas l’appareil à des intervalles réduits. Ceci pourrait nuire à sa durée de vie. Utilisez l’appareil uniquement dans des espaces intérieurs et évitez de le mettre en contact avec de l’eau ou tout autre liquide. Utilisez l’appareil seulement après vous être familiarisé avec ses fonctions. Évitez les flammes et éloignez l’appareil des liquides ou des gaz inflammables. Veillez toujours à garder un espace minimum d’air libre de 50 cm autour de l’unité pour favoriser sa ventilation. Débranchez toujours l’appareil lorsqu’il n’est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d’alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d’alimentation. Assurez-vous que l’appareil n’est pas exposé à une source importante de chaleur, d’humidité ou de poussière. Assurez-vous que la tension disponible n’est pas supérieure à celle indiquée sur le panneau situé à l’arrière. Assurez-vous que le câble d’alimentation n’est pas endommagé ou ne comporte pas d’éraflures. Vérifiez régulièrement l’appareil et le câble d’alimentation. Assurez-vous qu’aucune force latérale ne peut percuter les éléments de structure. Le câble d’insert ou la partie femelle de l’appareil ne doit jamais être contraint(e). Il est important de toujours laisser suffisamment de câble pour éviter que celui-ci puisse être abîmé, ce qui pourrait créer un risque de choc électrique mortel. Si le câble externe est endommagé, il doit être remplacé par un technicien qualifié. Si vous heurtez ou laissez tomber l’appareil, débranchez-le immédiatement du courant électrique. Par sécurité, faites-le réviser par un technicien qualifié avant de l’utiliser. Si l’appareil a été exposé à de grandes différences de température (par exemple après le transport), ne le branchez pas immédiatement. La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. À l’usage des adultes seulement. L’appareil doit être installé hors de la portée des enfants. Ne laissez jamais l’unité fonctionner sans surveillance. En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. L’utilisateur est responsable du positionnement et du fonctionnement corrects du Booster Bar 4 DMX. Le fabriquant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à la terre. Les réparations, maintenances et connexions électriques doivent être prises en charge par un technicien qualifié. GARANTIE : jusqu’à un an après la date d’achat.4 Code commande : 50781 Booster Bar 4 DMX Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. ● La température ambiante maximale de = 40°C ne devra jamais être dépassée. ● L’humidité relative ne doit pas dépasser 50 % à une température ambiante de 40ºC. ● Si l’appareil est utilisé d'une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l’annulation de la garantie. ● Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, un choc électrique, un accident, etc. Vous mettriez ainsi en danger votre sécurité et celle des autres ! Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité. N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Uni Câble USA Broche

Assurez-vous que votre appareil est toujours connecté à une prise de terre ! Une mauvaise installation peut provoquer de graves dommages matériels et physiques !5 Code commande : 50781 Booster Bar 4 DMX

Instructions de retour

Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. Contactez Highlite par téléphone au [phone] ou en envoyant un courrier électronique à [e-mail] pour demander un numéro RMA avant d’expédier le produit. Soyez prêt à fournir le numéro du modèle, le numéro de série et une brève description de la raison du retour. Veillez à bien emballer le produit. Tout dégât causé lors du transport par un emballage inapproprié n’engagera que la responsabilité du client. Highlite se réserve le droit, à sa discrétion, de décider de réparer ou de remplacer le(s) produit(s). Nous vous conseillons d’utiliser une méthode d’envoi sans risques : un emballage approprié ou une double boîte UPS. Remarque : Si un numéro RMA vous a été attribué, veuillez inclure dans la boîte une note écrite contenant les informations suivantes :

03) votre numéro de téléphone ;

04) une brève description des problèmes.

Réclamations Le client a l’obligation de vérifier immédiatement les produits à la livraison pour détecter tout défaut et/ou toute imperfection visible. Il peut effectuer cette vérification après que nous avons confirmé que les produits sont à sa disposition. Tous dommages se produisant durant le transport sont à imputer au transporteur ; les dommages occasionnés pourront tout de même être rapportés au transporteur après réception de la marchandise. En cas de dégât subi lors du transport, le client doit en informer l’expéditeur et lui soumettre toute réclamation. Les dégâts liés au transport doivent nous être communiqués dans la journée qui suit la réception de la livraison. Toute expédition de retour doit être effectuée à post-paiement. Les expéditions de retour doivent être accompagnées d’une lettre en indiquant la ou les raison(s). Les expéditions de retour qui n’ont pas été prépayées seront refusées, à moins d’un accord précis stipulé par écrit. Toute réclamation à notre encontre doit être faite par écrit ou par fax dans les 10 jours ouvrables suivant la réception de la facture. Après cette période, les réclamations ne seront plus prises en compte. Les réclamations ne seront alors considérées que si le client a, jusqu’ici, respecté toutes les parties du contrat, sans tenir compte de l’accord d’où résulte l’obligation.6 Code commande : 50781 Booster Bar 4 DMX Description de l'appareil Caractéristiques Le Booster Bar 4 DMX est une barre en T coulissant à 4 canaux. Grâce au booster intégré, chaque canal est isolé et amplifié pour que vos équipements aient la meilleure qualité de signal DMX possible. Entrée Powercon Neutrik 240 V / 50 Hz 4 sorties Powercon Neutrik 240 V / 50 Hz 4 sorties d'alimentation 240 V / 50 Hz Entrée DMX (XLR 3 broches) Entrée DMX (XLR 5 broches) Sortie Link DMX isolée (XLR 3 broches) Sortie Link DMX isolée (XLR 5 broches) 4 sorties DMX (XLR 3 broches) 4 sorties DMX (XLR 5 broches) LED du signal DMX LED signal d’alimentation Profil coulissant M-10 Adaptateur de l'ergot Fusible : F10AL / 250 V Dimensions : 1510 x 64 x 92 mm (l x L x H) Poids : 5,8 kg Aperçu

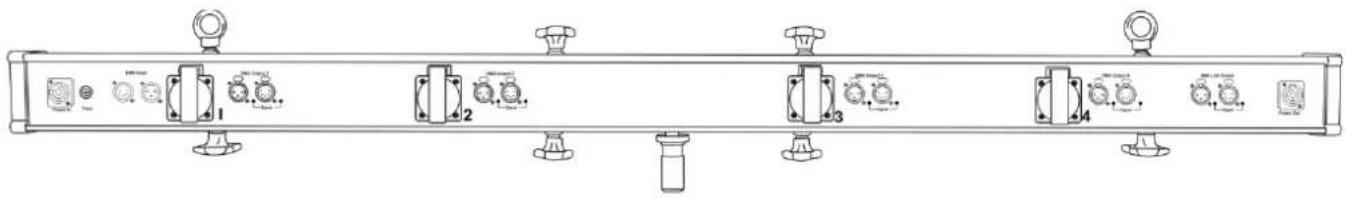

04) Vis de montage du profil coulissant M10

05) Entrée Powercon Neutrik (bleue)

06) LED signal d’alimentation

07) Entrée DMX (XLR 5 broches)

08) Entrée DMX (XLR 3 broches)

09) Sortie d’alimentation

10) Sortie DMX (XLR 3 broches)

11) Sortie DMX (XLR 5 broches)

12) Adaptateur de l'ergot

Code commande : 50781 Booster Bar 4 DMX Installation Retirez tout le matériel d'emballage du Booster Bar 4 DMX. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie. Réglage et fonctionnement Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi. Avant de brancher l’unité, assurez-vous toujours que la tension d’alimentation correspond à celle du produit. N’essayez pas d’utiliser un produit supportant une tension de 120 V sur une alimentation de 230 V, ou inversement.

01) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).

02) Branchez le bout du cordon d’alimentation sur une prise secteur adéquate.

03) Utilisez un câble XLR à 3 ou 5 broches pour connecter le Booster Bar 4 DMX et autres appareils.

04) Raccordez les unités, connectez un câble DMX entre la sortie (OUT) DMX de la première unité et

l'entrée (IN) DMX de la seconde unité. Répétez cette opération pour raccorder la seconde, la troisième et la quatrième unité.

05) Alimentation électrique : connectez les cordons d’alimentation électrique aux prises de chaque

unité Powercon, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par la première unité. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.

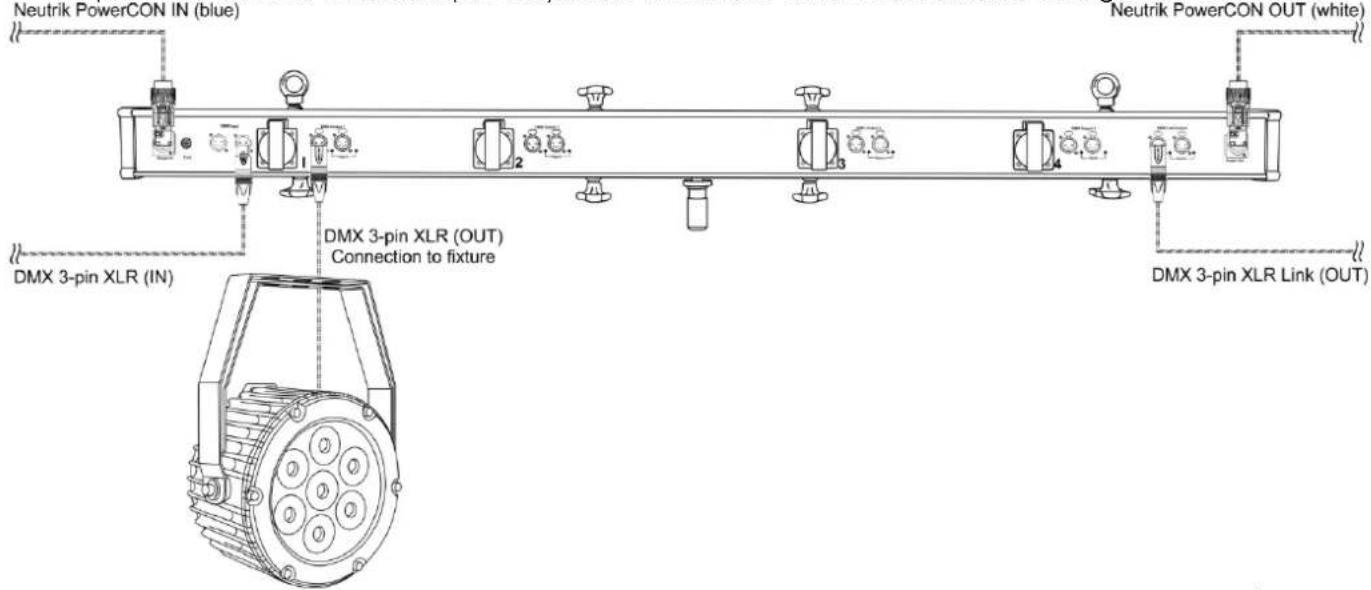

Schéma 028 Code commande : 50781 Booster Bar 4 DMX Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. Important : les appareils reliés à un câble data série doivent être configurés en série sur une seule ligne. Pour se conformer à la norme EIA-485, il est important de ne pas connecter plus de 30 appareils sur un seul câble data série. Le fait de connecter plus de 30 appareils sans recourir à un répartiteur opto-isolé DMX pourrait en effet détériorer le signal DMX numérique.

Distance maximum de ligne DMX recommandée : 100 mètres Le nombre maximum de Booster Bars recommandé dépend de la consommation électrique des différents appareils connectés à un unique Booster Bar 4 DMX. Remarque : Fusible F10AL / 250 V

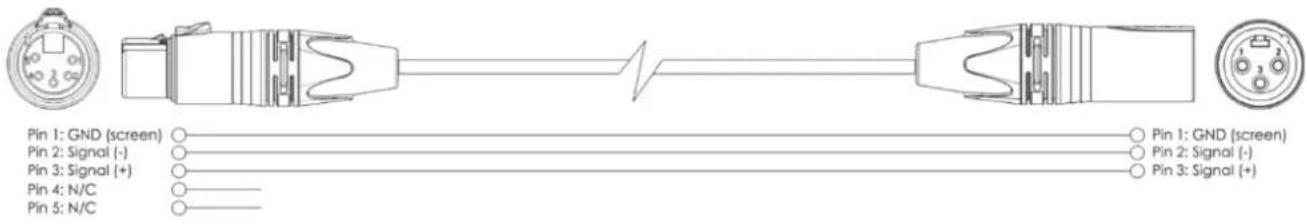

Câblage de données Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter des câbles DMX DAP Audio certifiés directement auprès d’un revendeur / distributeur, soit en fabriquer vous-même. Si vous choisissez cette solution, veuillez utiliser des câbles de transmission de données qui peuvent supporter un signal de haute qualité et qui sont peu sensibles aux interférences électromagnétiques. Câbles de données DMX certifiés DAP Audio ● Câble DAP Audio multi emploi. XLR / M 3 broches > XLR / F 3 broches Code commande FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m). ● Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d’une qualité audio exceptionnelle et de connecteurs fabriqués par Neutrik®. Code commande FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m).9 Code commande : 50781 Booster Bar 4 DMX Entretien Le Booster Bar 4 DMX de Showtec ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Essuyez le panneau avant avec un chiffon humide. N’utilisez ni alcool ni solvants. Ne plongez sous aucun prétexte l’unité dans un liquide. Assurez-vous que les branchements restent propres. Débranchez l’alimentation électrique, puis nettoyez le DMX et les branchements audio à l’aide d’un chiffon humide. Assurez-vous que les connexions sont parfaitement sèches avant de connecter le matériel ou de le brancher à l’alimentation électrique. L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés par un expert chaque année au cours d’un test d’acceptation et une fois par an par une personne qualifiée. Les points suivants doivent être pris en compte durant l’inspection :

01) Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci doivent être vissées

fermement et ne pas être corrodées.

02) Les boîtiers, fixations et systèmes d’installation ne devront comporter aucune déformation.

03) Les pièces mécaniques mobiles, comme par exemple les essieux ou les goupilles, ne devront

présenter aucune trace d’usure.

04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des

matériaux. Remplacement d’un fusible Une hausse de tension, un court-circuit ou une alimentation électrique inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourra en aucun cas fonctionner. Vous devrez alors suivre les indications ci-dessous.

01) Débranchez l’unité de la source d’alimentation électrique.

02) Insérez un tournevis à tête plate dans la rainure située sur le couvercle du fusible. Tournez le porte-

fusible dans le sens inverse des aiguilles d’une montre. Cela permet au fusible de sortir de son emplacement.

03) Retirez le fusible usagé. S’il est brun ou translucide, c’est qu’il a grillé.

04) Insérez le fusible de remplacement dans le porte-fusible. Remettez le porte-fusible. Assurez-vous

d’utiliser un fusible de même type et spécification. Consultez l’étiquette des spécifications du produit pour plus de détails.10 Code commande : 50781 Booster Bar 4 DMX Dépannage Pas de fonction Ce guide de dépannage est conçu pour vous aider à résoudre des problèmes simples. Pour ce faire, vous devez suivre les étapes suivantes dans l’ordre afin de trouver une solution. Dès que l’unité fonctionne à nouveau correctement, ne suivez plus ces étapes. Si le Booster Bar 4 DMX ne fonctionne pas bien, confiez-en la réparation à un technicien. Réponse : il se peut que le problème soit lié à l'alimentation ou au fusible.

01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée.

02) Fusible. Remplacez le fusible. Reportez-vous à la section ci-dessus pour remplacer le fusible.

03) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le Booster Bar 4

DMX, cela pourrait abîmer l’unité et annuler la garantie.

04) Rapportez l’appareil à votre revendeur Showtec.

Pas de réponse du DMX Réponse : il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement de la console ou de la carte DMX d’effets lumineux.

01) Vérifiez le câble DMX : débranchez l’unité, changez le câble DMX puis reconnectez l’appareil à

l’alimentation. Essayez à nouveau votre contrôle DMX.

02) Déterminez si la console de contrôle ou l’effet lumineux est en cause. La console fonctionne-t-elle

correctement avec d’autres produits DMX ? Si ce n’est pas le cas, vous devez la faire réparer. Si elle fonctionne correctement avec d’autres produits DMX, amenez le câble DMX et l’effet lumineux à un technicien qualifié.

03) Rapportez l’appareil à votre revendeur Showtec.11

Code commande : 50781 Booster Bar 4 DMX Caractéristiques du produit Modèle : Booster Bar 4 DMX Tension d’entrée : 240 V / 50 Hz Liaison d'alimentation : 240 V / 50 Hz Fusible : F10AL / 250 V Dimensions : 1510 x 64 x 92 mm (l x L x H) Diamètre de l'adaptateur de l'ergot : 28 mm Poids : 5,8 kg

Fonctionnement Entrée d’alimentation : 1x Neutrik PowerCON (bleu) Sortie d’alimentation : 1x Neutrik PowerCON (blanc) Sortie d’alimentation : 4 Schuko Entrée DMX : 1 XLR à 3 broches Entrée DMX : 1 XLR à 5 broches Sortie Link DMX (isolée) : 1 XLR à 3 broches Sortie Link DMX (isolée) : 1 XLR à 5 broches Sortie DMX : 4 XLR à 3 broches Sortie DMX : 4 XLR à 5 broches

Effets électromécaniques Indice de protection IP : IP-20 Boîtier : Le boîtier spécialement conçu assure une dissipation de la chaleur optimale pendant le fonctionnement Montage : Plusieurs possibilités de montage (oeille de suspension et ergot) Profil coulissant : M10 Boîtier : Aluminium moulé sous pression, finition en peinture poudrée Connexions : Connecteur de données DMX & PowerCON dédié Refroidissement : Convection (sans ventilateur)

Température ambiante max. t

40°C Température max. du boîtier t

Distance minimum avec des surfaces inflammables : 0,5 m Distance minimum avec l’objet illuminé : 1 m

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

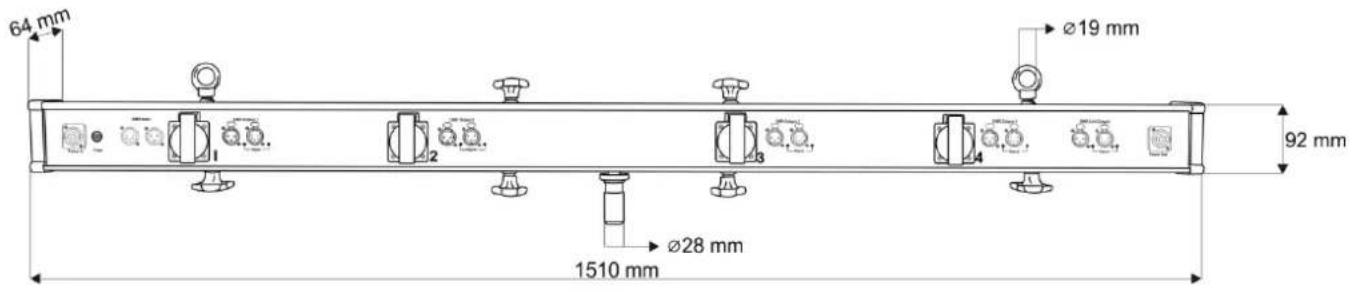

Site web : www.Showtec.info Adresse électronique : [e-mail]12 Code commande : 50781 Booster Bar 4 DMX Dimensions13 Code commande : 50781 Booster Bar 4 DMX Remarque14 Code commande : 50781 Booster Bar 4 DMX©2015 Showtec
