AS-8 - Égaliseur audio DAP-Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Égaliseur audio
Marque	DAP-Audio
Modèle	AS-8
Alimentation	230 V CA / 50 Hz
Consommation	15 W
Indicateurs LED	6 segments : -18 / -12 / -6 / 0 / +12 / écrêtage
Impédance d'entrée	50 kΩ (balancée), 25 kΩ (non balancée)
Connecteurs d'entrée	XLR 3 broches et jack 6.35 mm TRS
Niveau d'entrée max.	+21 dBu
Connecteurs de sortie	XLR 3 broches et jack 6.35 mm TRS
Impédance de sortie	60 Ω (balancée), 30 Ω (non balancée)
Bande passante	5 Hz à 40 kHz
Rapport signal/bruit	> 95 dBu
THD	< 0.002 % typ. à +4 dBu, 1 kHz
Fusible	T3.15 mA L / 250 V
Dimensions	483 x 215 x 44 mm (19" x 1 HE)
Poids	3 kg
Modes de fonctionnement	Mixer et Splitter
Contrôles	Niveaux d'entrée/sortie, balance/pan, liaison principale, interrupteur marche/arrêt
Entretien	Nettoyer avec un chiffon humide, éviter alcool et solvants, vérifier les connexions
Sécurité	Débrancher avant entretien, utiliser fusible de même type, ne pas ouvrir le boîtier
Réparabilité	Confier à un technicien qualifié, aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - AS-8 DAP-Audio

Comment utiliser l'AS-8 en mode splitter ?

Pour utiliser l'AS-8 en mode splitter, appuyez sur les boutons SPLITTER/MIXER de chaque canal (position enfoncée). Le signal d'entrée principale est alors distribué vers les sorties mono, avec réglage de la balance via les boutons Balance.

Comment utiliser l'AS-8 en mode mixer ?

En mode Mixer, les signaux des entrées mono sont mixés et acheminés vers les sorties principales. Utilisez les boutons INPUT LEVEL (04) pour régler le niveau de chaque canal et les boutons Pan (06) pour orienter le signal vers la sortie gauche ou droite.

Comment remplacer le fusible ?

Débranchez l'appareil. Insérez un tournevis à tête plate dans la rainure du couvercle du fusible (à côté de la prise d'alimentation) et retirez-le. Remplacez le fusible par un modèle identique : T3.15 mA L / 250 V. Refermez le couvercle.

Comment brancher correctement l'appareil ?

Utilisez le cordon d'alimentation fourni. Assurez-vous que la tension secteur correspond à 230 V CA / 50 Hz. Connectez le cordon à la prise AC INPUT à l'arrière. Ne branchez jamais sur un variateur de puissance (dimmer). Utilisez toujours une prise de terre.

Comment éviter les boucles de masse ?

Pour éviter les boucles de masse, connectez l'AS-8 et vos amplificateurs de puissance au même circuit électrique. Utilisez des câbles symétriques (XLR ou TRS équilibrés). Si nécessaire, activez la fonction Ground Lift (prise de terre) sur les entrées/sorties.

Quelle est la fonction du bouton MAIN LINK ?

Le bouton Main Link (02) acheminer le signal d'entrée principale vers la sortie principale. Il permet d'ajouter jusqu'à 2 signaux supplémentaires (les entrées principales gauche et droite) au mix principal.

Comment nettoyer l'AS-8 ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon humide (eau claire). N'utilisez jamais d'alcool, de solvants ou de produits abrasifs. Veillez à ce que les connecteurs soient secs avant de rebrancher.

Pourquoi les LED d'indication ne s'allument-elles pas ?

Vérifiez que l'appareil est sous tension et que le fusible n'est pas grillé. Si le fusible est endommagé (brun ou translucide), remplacez-le par un neuf de même calibre. Si le problème persiste, contactez le revendeur.

Puis-je utiliser l'AS-8 comme amplificateur correspondant (level matching) ?

Oui, en mode Mixer. Connectez la source à une entrée mono, réglez le niveau avec le bouton INPUT LEVEL (04) du canal correspondant. La sortie mono fournira le signal au niveau ajusté.

Quels câbles utiliser pour les connexions ?

Utilisez des câbles symétriques (XLR à 3 conducteurs ou jack TRS) pour éviter les parasites. Pour les connexions asymétriques, utilisez des câbles jack TS. Suivez les schémas de câblage de la notice (page 12) pour les connexions correctes.

MODE D'EMPLOI AS-8 DAP-Audio

Code produit : D1904

Tables des matières

Avertissement 2

Consignes de sécurité ....2

Conditions d'utilisation....4

Branchement à la prise secteur....4

Instructions de renvoi ....5

Réclamations....5

Description du système....6

Panneauavant....6

Panneau arrière ....7

Installation....7

Installation et utilisation....8

Section MAIN : 8

Mode Splitter....8

Mode mixer 8

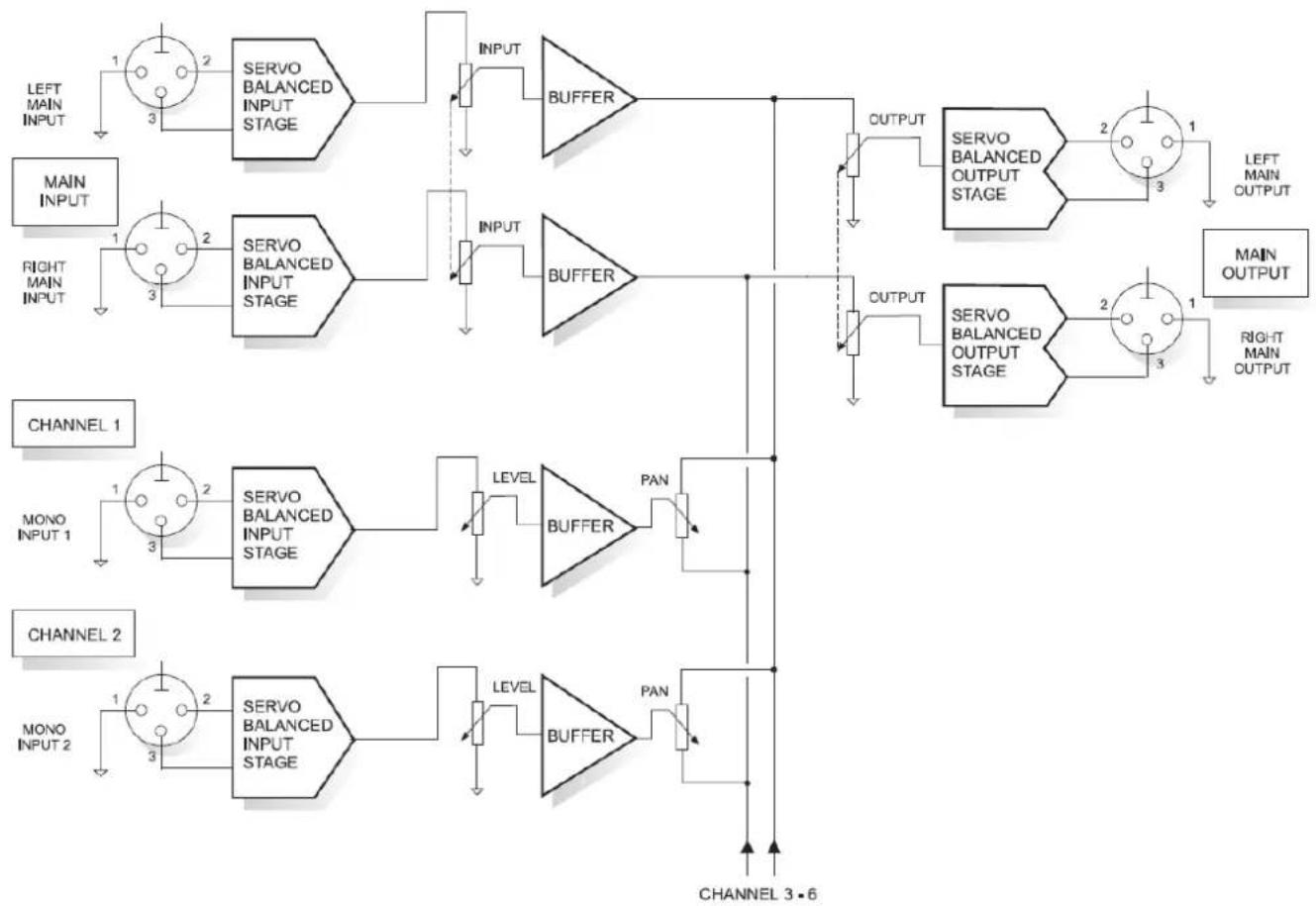

Mélangeur....9

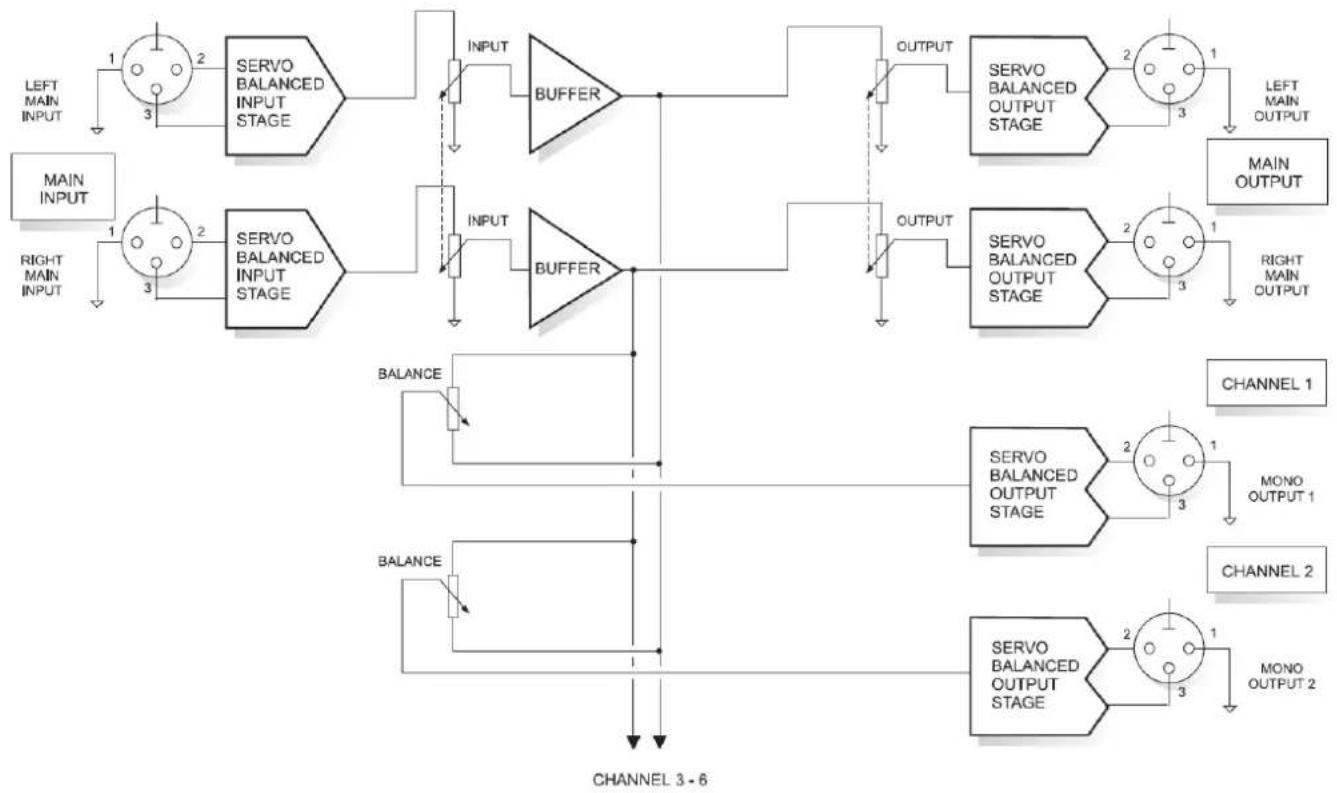

Splitter....10

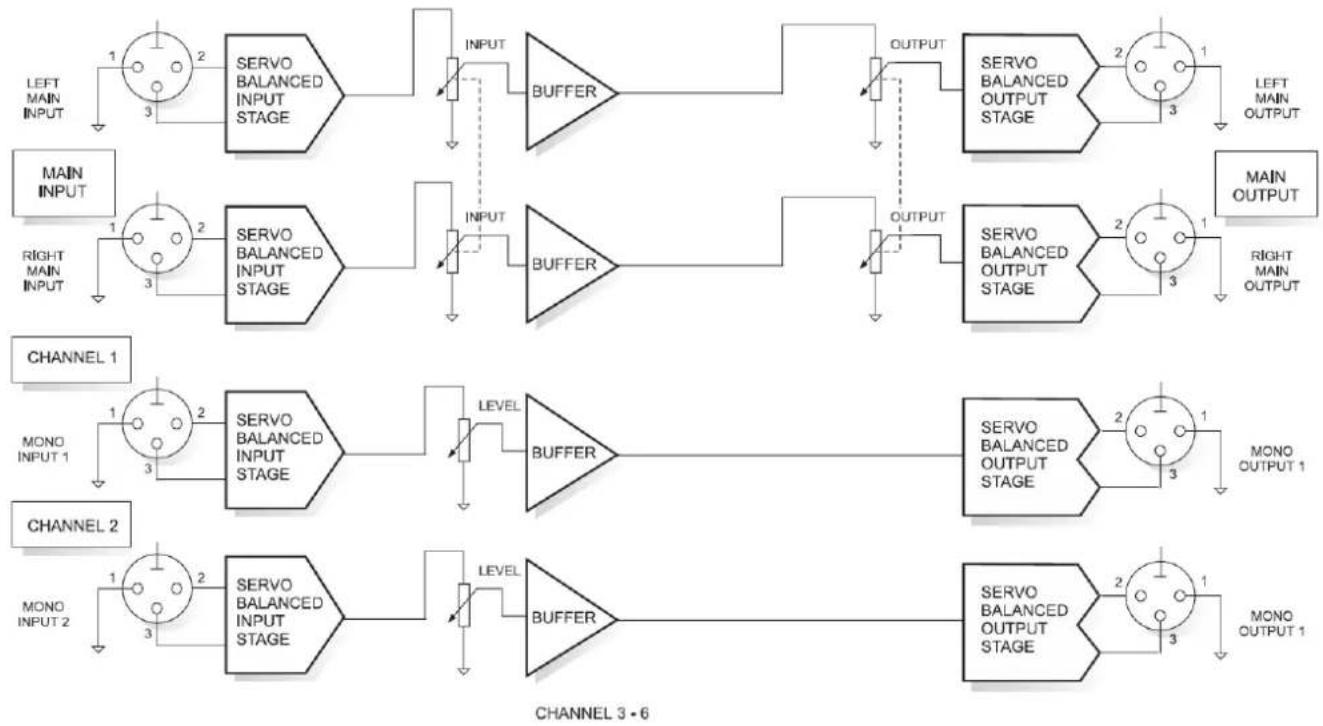

Stereo Splitter 4 canaux....10

Amplificateur correspondant....11

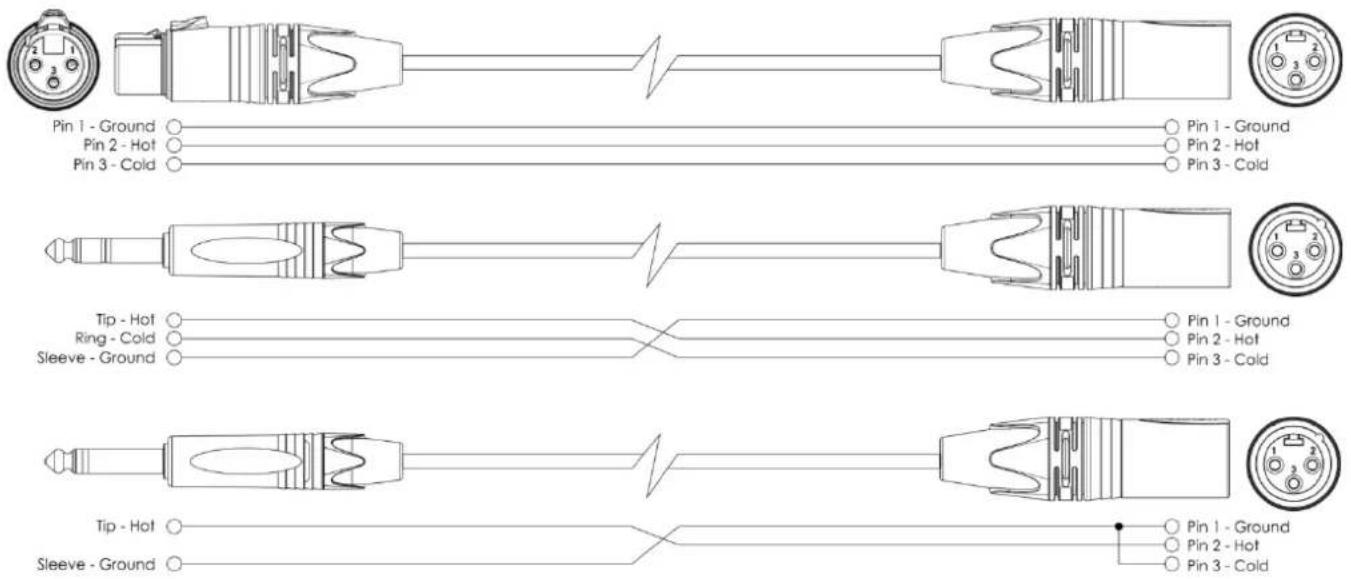

Fils de connexion ....12

Entretien....13

Remplacement d'un fusible....13

Dépannage ....13

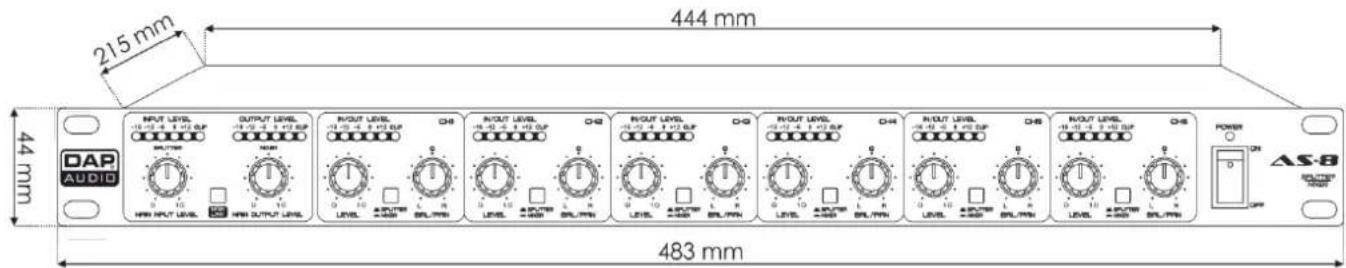

Caractéristiques du produit....14

Avertissement

Pour votre propre sécurité, veuillez lire attentivement ce manuel de l'utilisateur!

Consignes de déballage

À réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s'y trouvent et soient en bon état. Avertir immédiatement le revendeur et conserver les matériaux d'emballage à des fins d'inspection, si l'une ou plusieurs des pièces paraissent endommagées à la suite du transport ou si la boîte en carton elle-même semble avoir été manipulée inadéquatement. Conserver la boîte en carton et tous les matériaux d'emballage. Si un appareil doit être renvoyé à l'usine, il est important de le remettre dans sa boîte et son emballage d'origine.

Le contenu expédié comprend :

• DAP Audio AS-8
- Fil IEC (1,5 m)
- Mode d'emploi

ATTENTION!

Conservez l'appareil à l'abri de la pluie et de l'humidité !

Débranchez l'appareil avant d'ouvrir le boîtier !

Consignes de sécurité

Il est essentiel que l'ensemble des personnes participant à l'installation, à l'utilisation et à l'entretien de cet appareil :

• soient qualifiées ;
• suivent les instructions du présent mode d'emploi.

ATTENTION! Soyez prudent lorsque vous effectuez des opérations.

La présence d'une tension dangereuse constitue

un risque de choc électrique lié à la manipulation des câbles !

Avant la première mise en marche de votre appareil, assurez-vous qu'aucun dommage n'ait été causé pendant le transport. En cas de dommages, s'adresser au revendeur et ne pas utiliser l'appareil.

Pour que l'appareil reste en parfaite condition et continue de fonctionner en toute sécurité, il est absolument nécessaire de tenir compte des consignes de sécurité et des avertissements inclus dans le présent mode d'emploi.

Tous les dommages résultant de modifications manuelles apportées à l'appareil ne sont pas couverts par la garantie.

Cet appareil ne contient aucune pièce réparable par l'utilisateur. S'adresser exclusivement à des techniciens qualifiés pour l'entretien.

IMPORTANT :

Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel ou par des modifications non autorisées du système.

- Ne mettez jamais en contact le cordon d'alimentation avec d'autres fils ! Manipulez le cordon d'alimentation et tous les fils liés au secteur avec une extrême prudence !

• N'enlevez jamais l'étiquetage informatif et les avertissements indiqués sur l'appareil.

- Ne couvrez jamais le contact de masse avec quoi que ce soit.

- Ne laissez jamais traîner de fils par terre.

• N'insérez pas d'objets dans les orifices d'aération.

- Ne connectez pas ce système à un bloc de puissance.

- N'allumez et n'éteignez pas le système à des intervalles réduits. Cela pourrait nuire à sa durée de vie.

• N'ouvrez et ne modifiez pas l'appareil.

- Ne soumettez pas les entrées à un niveau de signal plus élevé que celui requis pour faire fonctionner l'équipement à pleine puissance.

• Utiliser exclusivement l'appareil à l'intérieur et éviter tout contact avec de l'eau ou d'autres liquides.

- Éviter tout contact avec des flammes et ne jamais placer l'appareil à proximité de liquides ou de gaz inflammables.

- Débranchez toujours l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d'alimentation.

- Veillez à toujours faire fonctionner l'appareil une fois sa prise de terre connectée à la masse du système électrique.

- Assurez-vous de ne pas utiliser des types de fil incorrects ou des fils abîmés.

• Assurez-vous que les signaux du mélangeur soient balancés afin d'empêcher les parasites.

- Veillez à bien utiliser des boîtes d'injection pour balancer les signaux non balancés afin que tous les signaux entrants soient clairs.

- Assurez-vous que la tension disponible ne soit pas supérieure à celle indiquée sur le panneau situé à l'arrière.

- Assurez-vous que le fil d'alimentation ne soit pas endommagé ou ne comporte pas d'éraflures. Vérifiez régulièrement l'appareil et le fil d'alimentation.

- Veuillez couper l'alimentation lorsque vous changez le cordon d'alimentation ou le fil signal.

- Des augmentations de fréquences excessives liées à un niveau de signal élevé, peuvent faire saturer votre équipement. Si cela se produit, il est nécessaire de réduire le niveau du signal entrant en utilisant le bouton INPUT.

- Pour rehausser une plage de fréquences, vous ne devez pas nécessairement les augmenter. Essayez plutôt de diminuer les fréquences environnantes. Cela évitera de faire saturer l'équipement situé derrière la GIG-202 dans la chaîne du son. Vous préserverez ainsi une réserve dynamique très utile (« hauteur »).

- Évitez les boucles de masse ! Prenez soin de toujours connecter les amplificateurs de puissance et la table de mixage au même circuit électrique afin d'assurer le même type de phase !

- Si vous heurtez ou laissez tomber l'appareil, débranchez-le immédiatement du courant électrique. Par sécurité, faites-le réviser par un technicien qualifié avant de l'utiliser.

- Si l'appareil a été exposé à un changement de température extrême (p. ex., après le transport), ne pas le mettre immédiatement sous tension. L'eau de condensation résultant de ce changement de température peut endommager l'appareil. Laisser l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante.

- Si l'appareil DAP Audio ne fonctionne pas correctement, cesser immédiatement de l'utiliser. Emballer l'appareil de façon sécurisée (de préférence, à l'aide des matériaux d'emballage d'origine) et le renvoyer au revendeur DAP Audio à des fins d'entretien.

- Les réparations, maintenances et connexions électriques doivent être réalisées par un technicien qualifié.

- En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre.

• GARANTIE : jusqu'à un an après la date d'achat.

AS-8

Conditions d'utilisation

Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières dans l'utilisation vous permettront de l'utiliser pendant une longue période sans problèmes.

Si cet appareil est utilisé d'une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l'annulation de la garantie.

Prendre garde aux risques associés à une utilisation non conforme aux instructions détaillées dans le présent document (courts-circuits, brûlures, électrocutions, etc.).

L'utilisateur met non seulement sa propre sécurité en péril, mais également celle des autres !

Une mauvaise installation peut provoquer de graves dommages matériels et physiques !

Branchement à la prise secteur

Branchez la fiche d'alimentation de l'appareil dans la prise secteur. Veillez à toujours connecter le fil de la bonne couleur, au bon endroit.

International	Fil UE	Fil Royaume-Uni	Fil USA	Broche
L	MARRON	ROUGE	JAUNE / CUIVRE	PHASE
N	BLEU	NOIR	ARGENTÉ	NEUTRE
	JAUNE / VERT	VERT	VERT	TERRE (PROTECTION)

Assurez-vous que votre appareil soit toujours connecté à une prise de terre !

Une mauvaise installation peut provoquer de graves dommages matériels et physiques !

Instructions de renvoi

S'acquitter de l'affranchissement postal de la marchandise renvoyée avant de l'expédier et utiliser les matériaux d'emballage d'origine ; aucun timbre de renvoi prépayé ne sera fourni. Étiqueter clairement l'emballage à l'aide du numéro d'autorisation de renvoi (RMA – Return Authorization Number). Les produits renvoyés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées ainsi que toute responsabilité. Contacter Highlite par téléphone, au [phone], ou par e-mail, à l'adresse [e-mail], et demander un numéro RMA avant d'expédier l'appareil. L'utilisateur doit être prêt à fournir le numéro de modèle, le numéro de série ainsi qu'une brève description des raisons du renvoi. Veiller à bien emballer l'appareil, car tous les dommages subis durant le transport et résultant d'un emballage inadéquat seront à la charge du client. Highlite se réserve le droit de réparer ou de remplacer le ou les produits, à sa propre discrétion. La société suggère de toujours employer des matériaux d'emballage UPS ou deux boîtes en carton, afin de préserver les marchandises durant le transport.

Remarque : Si l'appareil est accompagné d'un numéro RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boîte.

01) Votre nom
02) Votre adresse
03) Votre numéro de téléphone
04) Une description générale du problème

Réclamations

Le client est tenu de vérifier les marchandises livrées dès leur réception, afin de détecter tous les problèmes ou défauts visibles potentiels. Ces vérifications peuvent également avoir lieu une fois que nous l'avons averti de la mise à disposition des marchandises. Le transporteur est responsable de tous les dommages ayant eu lieu durant le transport ; par conséquent, les dommages doivent être signalés au transporteur à réception de la marchandise.

En cas de dégât subi lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Signaler les dommages résultant du transport dans délai d'un (1) jour suivant la réception de la livraison.

Toujours s'acquitter de l'affranchissement postal des marchandises renvoyées. Accompagner les marchandises renvoyées d'une lettre définissant les raisons du renvoi. Si elles ne sont pas affranchies, les marchandises renvoyées seront refusées, sauf accord contraire par écrit.

Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un délai de 10 jours suivant la réception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées.

Les réclamations signalées dans les délais seront uniquement considérées si le client s'est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations, quelle qu'en soit la nature.

Description du système

Caractéristiques

Les fonctions de l'AS-8 sont multiples. De conception judicieuse, il peut être utilisé pour changer facilement les différentes entrées d'un mélangeur contrôlable et les sorties contrôlables d'un répartiteur (splitter) de signaux. L'AS-8 est par conséquent une solution multi-fonctions adaptée à votre mixeur de monitoring, système multi-zones, applications pour conférence, etc.

• Alimentation : 230V C.A. / 50Hz
• Consommation : 15 W
- Indicateurs : LED à 6 numéros -18 / -12 / -6 / 0 / +12 / écrêtage
• Impédance d'entrée : 50 kilo-ohms (entrée balancée), 25 kilo-ohms (entrée non balancée)
- Connecteurs d'entrée : XLR et jack 1/4" TRS
• Niveau d'entrée max.: +21 dBu
- Connecteurs de sortie : XLR et jack 1/4" TRS
• Impédance de sortie : 60 ohms (entrée balancée), 30 ohms (entrée non balancée)
• Bande passante : 5 Hz à 40 kHz
- Boutons : niveaux d'entrée, niveaux de sortie, interrupteur principal, balance / panoramique, prise de terre
• Rapport signal / bruit : >95 dBu
• THD : < 0,002 % typ. à +4 dBu, 1KHz
• Fusible : T3,15mAL/250V
- Dimensions : 483 x 215 x 44 mm (l x L x H)
- Poids : 3 kg

$$ 1 9 ^ {\prime \prime} \times 1 H E (L \times H) $$

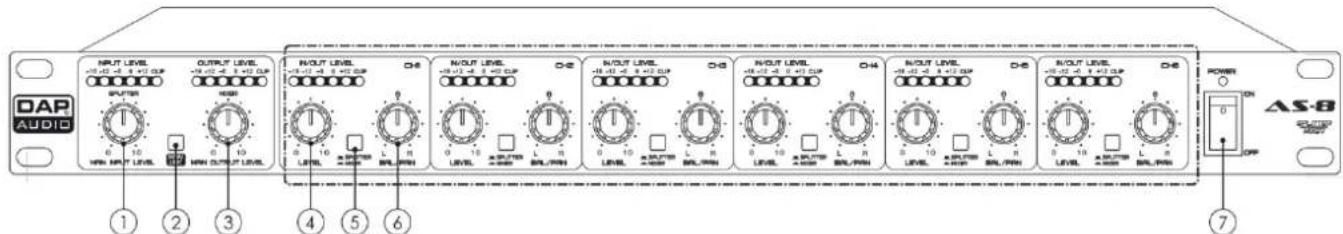

Panneauavant

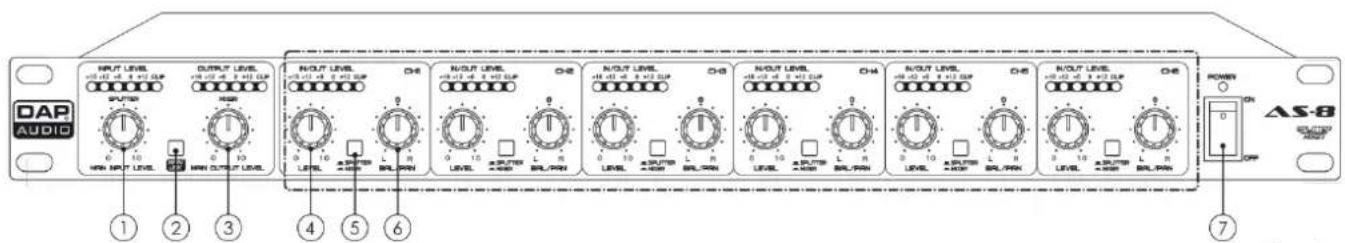

DAP AUDIO INPUT OUTPUT LEVEL INPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT LEVEL OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level OUTPUT Level

Fig. 01

① Contrôle du niveau principal en entrée

Tournez le bouton pour régler le gain principal en entrée, avant que le signal n'atteigne le bus d'entrée. En mode Splitter, tourne le bouton pour régler le niveau de sortie commun de toutes les sorties mono. Les voyants LED au-dessus du bouton, affichent le niveau de l'entrée principale ; entre -18 et +12 dB.

② Bouton de liaison principale

Appuyez sur le bouton pour acheminer le signal d'entrée principale vers la sortie principale. Il est possible d'acheminer jusqu'à 8 canaux d'entrée au mix principal.

③ Indicateur de niveau de sortie principal

Tournez le bouton pour régler le niveau en sortie appliqué aux sorties principales. Les niveaux aux 6 sorties mono restent inchangés. Les voyants LED au-dessus du bouton, affichent le niveau de sortie principale ; entre -18 et +12 dB.

④ Contrôle des niveaux IN / OUT (CAN 1 à 6)

Tournez le bouton pour régler le niveau des signaux des canaux. En mode Splitter, tournez le bouton pour régler le niveau en sortie des canaux mono. En mode Mixer (mélangeur), tournez le bouton pour régler l'intensité du signal en entrée du canal mono allant dans la section de la sortie principale. Les voyants LED au-dessus du bouton, affichent le niveau en sortie du canal donné ; entre -18 et +12 dB.

⑤ Bouton Splitter / Mixer (CAN 1 à 6)

Presser / appuyer sur le bouton pour passer entre les modes Splitter et Mixer.

DAP AUDIO INPUT LEVEL +10Ω 3.4Ω GIP +10Ω 3.4Ω GIP +10Ω 3.4Ω GIP OUTPUT LEVEL +10Ω 3.4Ω GIP +10Ω 3.4Ω GIP OUTPUT LEVEL +10Ω 3.4Ω GIP OUTPUT LEVEL +10Ω 3.4Ω GIP OUTPUT LEVEL +10Ω 3.4Ω GIP OUTPUT LEVEL +10Ω 3.4Ω GIP OUTPUT LEVEL +10Ω 3.4Ω GIP OUTPUT LEVEL +10Ω 3.4Ω GIP OUTPUT LEVEL +10Ω 3.4Q P OUTPUT LEVEL +10Ω 3.4Q P OUTPUT LEVEL +10Ω 3.4Q P OUTPUT LEVEL +10Ω 3.4Q P OUTPUT LEVEL +10Ω 3.4Q P OUTPUT LEVEL +10Ω 3.4Q P OUTPUT LEVEL +10Ω 3.4Q P OUTPUT LEVEL +10Ω 3.4Q P POWER ON AS-B OFF ① ② ③ ④ ⑤ ⑥

Fig. 02

⑥ Contrôle de la Balance / Panoramique (CH1-6)

Tournez le bouton pour régler la balance entre les signaux principaux gauche et droit. En mode Splitter, le signal d'entrée principale sera envoyé à la sortie mono, alors que le bouton de Balance détermine la balance entre les parties des signaux principaux gauche et droite. En mode Mixer, les entrées mono seront mixées et acheminées via le bouton de réglage du niveau vers les sorties principales, alors que le bouton Pan détermine l'allocation des entrées mono vers les principales sorties gauche / droite.

⑦ Interrupteur d'alimentation ON/OFF

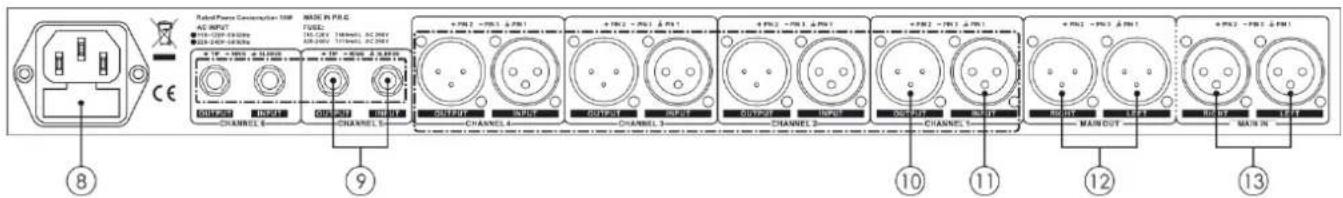

Panneau arrière

Pulsed Power Consumption 108 AC INPUT ● 716-229-0400Hz ● 716-229-0400Hz ● 716-229-0400Hz ● 716-229-0400Hz ● 716-229-0400Hz ● 716-229-0400Hz ● 716-229-0400Hz ● 5.1V - 100Ω - 34.0V/32.5V ● 5.1V - 34.0V - 34.0V ● 5.1V - 34.0V - 34.0V ● 5.1V - 34.0V - 34.0V ● 5.1V - 34.0V - 34.0V ● 5.1V - 34.0V - 34.0V ● 5.1V - 34.0V ● 5.1V - 34.0V ● 5.1V - 34.0V ● 5.1V - 34.0V ● 5.1V - 34.0V ● 5.1V - 34.0V ● 5.1V - 34.0V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V ● 5.1V

Fig. 03

⑧ Entrée du connecteur d'alimentation IEC 203 V CA + fusible T3, 15mAL/250 V

⑨ Prise Jack 6,3 mm - Équilibré MONO IN / OUT (CAN 5 à 6)

⑩ Prise XLR 3 broches - MONO OUT (CAN 1 à 4)

⑪ Prise XLR 3 broches - MONO OUT (CAN 1 à 4)

⑫ Prise XLR 3 broches - sortie (OUT) principale

Les principales sorties peuvent être alimentées par les entrées principales gauche / droite, ou par l'une des 6 entrées mono (une combinaison des deux est également possible).

⑬ Prise XLR 3 broches - Entrée (IN) principale

En mode Splitter, les entrées principales peuvent alimenter les sorties mono de tous les canaux.

Installation

Retirez tout le matériel d'emballage de l'AS-8. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les fils.

N'alimentez pas le système avant de l'avoir correctement configuré et connecté.

Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.

Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.

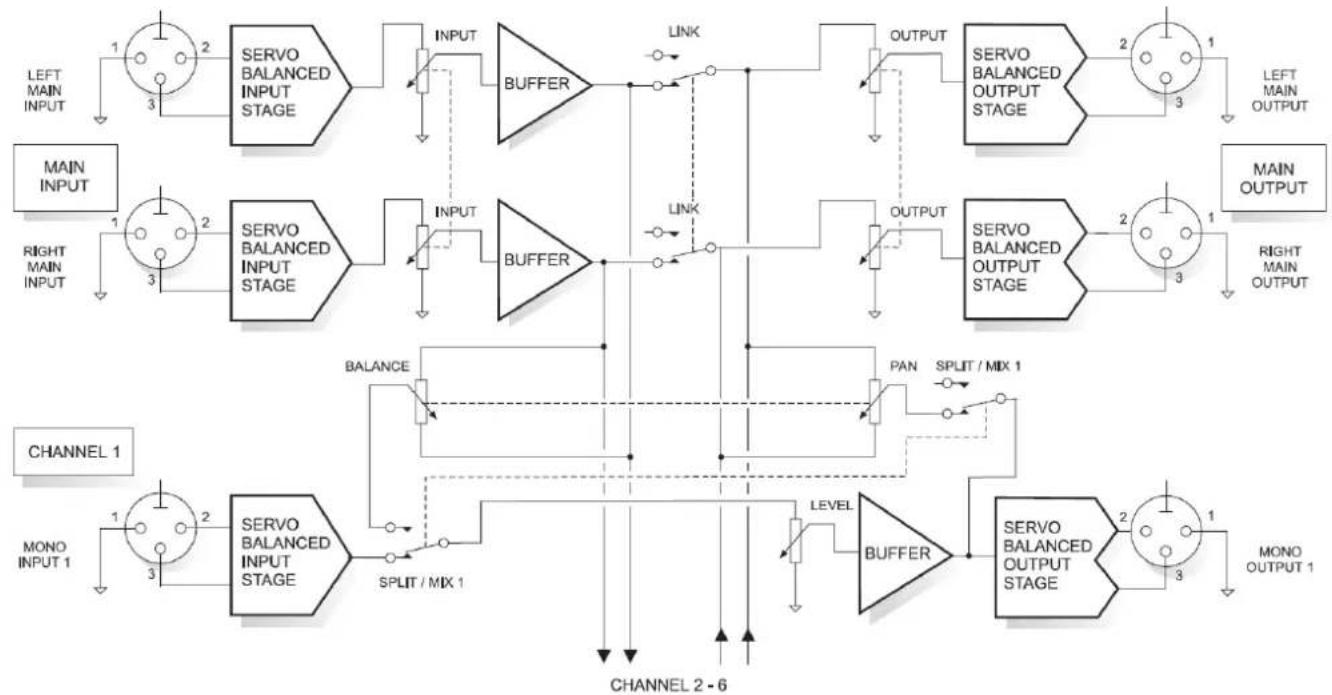

Installation et utilisation

Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi.

Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation corresponde à celle du produit. Ne pas tenter d'utiliser un produit spécifié à 115 V en le branchant à une alimentation électrique de 230 V et inversement.
