MODE D'EMPLOI KTE101 IFM

Notice d'utilisation

Bouton capacitif

Voyant

KTExxx

KTVxxx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

3.1 Applications 5

4 Fonctionnement 6

4.1 Principe de mesure (ne s'applique pas au KTV) 6

4.2 Modes de fonctionnement.... 6

4.2.1 IO-Link 6

4.2.2 Mode SIO 7

4.3 Temporisation à l'enclenchement et au déclenchement 7

4.3.1 Temporisation à l'enclenchement dS 7

4.3.2 Temporisation au déclenchement dr....7

4.4 Modes de fonctionnement (ne s'applique pas au KTV) 7

4.4.1 Mode dynamique (impulsion de 300 ms)....8

4.4.2 Mode statique 8

4.4.3 Mode bistable 8

4.4.4 Mode combiné 8

4.5 Entrées numériques 8

4.6 Commande LED 9

4.7 Comportement des LED 9

4.8 Mode LED.... 10

4.8.1 Bouton (ne s'applique pas au KTV).... 10

4.8.2 Bouton/entrée 10

4.8.3 PDOUT / pilotage par API 11

4.9 Température interne 11

4.10 Compteur du nombre de commutations (ne s'applique pas au KTV).... 11

4.11 Compteur horaire 11

5 Montage 12

6 Raccordement électrique 14

7 Mise en service.... 16

8 Paramétrage.... 17

8.1 Paramètres réglables 17

8.1.1 Paramètres du capteur 17

8.1.2 Configuration des sorties de commutation 18

8.1.3 Paramètres d'affichage 19

8.1.4 Autres paramètres.... 21

8.2 Commandes 21

8.3 Evénements actifs et état d'appareil 21

9 Correction de défauts 23

10 Maintenance, réparation et élimination 24

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• L'appareil est conforme à la norme EN 61000-6-4 et un produit de classe B. L'appareil peut causer des problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisateur doit trouver un remède approprié.
• Les températures ambiantes supérieures à 55 °C ou l'exposition directe au soleil peuvent entraîner des températures de surface plus élevées, 76 °C pour les appareils en plastique et 58 °C pour les appareils en métal (DIN EN ISO 13732-1:2008-12).

3 Usage prévu

3.1 Applications

Pendant leur utilisation, les produits sont soumis à des contraintes pouvant avoir un effet sur le fonctionnement, la durée de vie, la qualité et la fiabilité du produit.

Il est de la responsabilité du client de qualifier l'adaptation des produits à l'application prévue. Cela s'applique notamment à des applications dans les zones à risque d'explosion et avec des influences négatives telles que pression, produits chimiques, fluctuations de température, humidité, rayonnement ainsi que des sollicitions mécaniques, notamment en cas d'installation non correcte des produits.

L'utilisation des produits dans des applications où la sécurité de personnes dépend de la fonction du produit n'est pas permise. Le non-respect peut aboutir à la mort ou de graves blessures.

Un montage non approprié peut entraîner des commutations intempestives.

▶ Prendre en compte le chapitre Mise en service.
▶ Tester le fonctionnement correct sur l'application réelle.

L'appareil n'obtient la conformité FDA qu'en combinaison avec le joint d'étanchéité FDA E12840 (disponible comme accessoire).

L'appareil n'est pas approprié pour une utilisation avec des maîtres IO-Link ayant des ports classe B.

4 Fonctionnement

Appareils de type KTE

Les appareils de type KTE sont des boutons capacitifs qui réagissent à l'actionnement avec le doigt par exemple Principe de mesure (ne s'applique pas au KTV) (→ 6).

Appareils de type KTV

Les appareils de type KTV sont de simples voyants au même design que les appareils de type KTE. Ils ont été développés pour visualiser des états de l'application ou de l'installation. La principale différence entre les deux produits est que les KTV ne dispose ni de système d'électrodes capacitives ni de l'évaluation correspondante.

4.1 Principe de mesure (ne s'applique pas au KTV)

Un champ électrique est généré devant l'électrode active. Ce champ peut être influencé par des matériaux liquides et solides, des fluides conducteurs ou non conducteurs.

Le changement de la capacité est détecté et converti en un signal de commutation. Cela se fait généralement par une main ou un doigt qui se rapproche.

1 : Raccordement
2 : Boîtier
3 : Champ électrique alternatif
4 : Système d'électrodes
5 : Boîtier électronique

Le fonctionnement de l'appareil est basé sur la détection des changements de capacité.

Maintenir la zone de détection de l'appareil dégagée lors de l'activation.

4.2 Modes de fonctionnement

4.2.1 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation

• Paramètres et fonctions de diagnostic supplémentaires

• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)

• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé
• maintenance à distance

4.2.2 Mode SIO

Le mode SIO est toujours actif lorsque l'appareil n'est pas connecté à un maître IO-Link.

En mode SIO, l'appareil fonctionne comme un commutateur numérique et utilise la sortie de commutation numérique ainsi que les deux entrées numériques.

La configuration de la sortie de commutation numérique (normalement fermé / normalement ouvert, PNP / NPN) peut être modifiée via IO-Link. Ensuite, il est possible d'utiliser l'appareil sans IO-Link.

4.3 Temporisation à l'enclenchement et au déclenchement

En fonction du mode de fonctionnement, la temporisation à l'enclenchement et la temporisation au déclenchement ne sont pas disponibles.

4.3.1 Temporisation à l'enclenchement dS

La temporisation à l'enclenchement pour la sortie de commutation peut être réglée entre 0 et 2 s en pas de 100 ms. Pour cela, il faut toucher l'appareil pendant au moins le temps réglé.

Cette fonction offre une protection supplémentaire contre une activation involontaire de la sortie et peut également être utilisée comme verrouillage de bouton.

4.3.2 Temporisation au déclenchement dr

La temporisation au déclenchement pour la sortie de commutation peut être réglée entre 0 et 3600 s en pas de 100 ms. L'état de commutation de l'appareil reste inchangé jusqu'à ce que le temps réglé soit écoulé.

Un nouvel actionnement de l'appareil n'a aucune influence sur la sortie de commutation pendant la temporisation au déclenchement [dr].

4.4 Modes de fonctionnement (ne s'applique pas au KTV)

Les modes de fonctionnement suivants sont disponibles :

• Mode dynamique
• Mode statique
• Mode bistable
• Mode combiné

L'appareil peut exclusivement être configuré via IO-Link.

4.4.1 Mode dynamique (impulsion de 300 ms)

Dans le réglage [Mode dynamique], chaque actionnement détecté (activation) est signalé par une impulsion de sortie de 300 ms. L'impulsion de sortie peut être temporisée par le réglage [dS] (temporisation à l'enclenchement). Si la temporisation à l'enclenchement est supérieure à la durée de l'activation, aucune impulsion de sortie n'est émise. Le réglage [dr] (temporisation au déclenchement) n'est pas disponible.

4.4.2 Mode statique

Dans le réglage [Mode statique], chaque actionnement détecté (activation) est signalé aussi longtemps que l'activation est présente. L'impulsion de sortie peut être temporisée par le réglage [dS] (temporisation à l'enclenchement). Si la temporisation à l'enclenchement est supérieure à la durée de l'activation, aucune impulsion de sortie n'est émise. L'impulsion de sortie peut être prolongée par le réglage [dr] (temporisation au déclenchement).

4.4.3 Mode bistable

Dans le réglage [Mode bistable], chaque actionnement détecté (activation) change l'état de commutation. Le changement de l'état de commutation peut être temporisé par le réglage [dS] (temporisation à l'enclenchement). Si la temporisation à l'enclenchement est supérieure à la durée de l'activation, aucun changement de l'état de commutation n'est émis. Le réglage [dr] (temporisation au déclenchement) n'est pas disponible.

4.4.4 Mode combiné

Si les sorties de commutation sont configurées en normalement ouvert [High active], les dispositions suivantes s'appliquent :

État de commutation DESACTIVE :

• Single Tap : activer pendant 300 ms (durée minimale de l'activation).
• Activation permanente : activer pour la durée de l'activation.
• Double Tap : activer (ACTIF en permanence).

État de commutation ACTIF :

• Single Tap : désactiver, blocage de la réactivation pendant 300 ms (en raison du Double Tap).
• Activation permanente : désactiver.
• Double Tap : désactiver.

Les réglages dS (temporisation à l'enclenchement) et dr (temporisation au déclenchement) ne sont pas disponibles.

Dans le cas d'une configuration en normalement fermé [Low active], les états de commutation sont inversés.

Un Double Tap correspond à deux actionnements courts et successifs dans la plage de 300 ms définie à cet effet.

4.5 Entrées numériques

Les entrées numériques sont réalisées conformément à la norme CEI/EN 61131-2 type 3 avec des seuils ratiométriques. Cela signifie pour UB 8 à 32 V :

• L'état de commutation DESACTIVE est détecté de manière fiable lorsque la tension d'entrée est <= 20 % * U _B .
• L'état de commutation ACTIVE est détecté de manière fiable lorsque la tension d'entrée >= 80 % * U_B .

L'actionnement de l'appareil a la priorité sur les signaux provenant des entrées numériques.

4.6 Commande LED

Le tableau suivant montre quelle couleur est affichée pour quelle combinaison de l'état de l'appareil et du [mode LED].

Etat Appareil non actionné Appareil actionné *)
Entrée	IN1	OFF	ON	OFF	ON	OFF ON
	IN2	OFF	OFF	ON	ON	OFF ON
[Mode LED] [Bouton/entrée] [Couleur LED. Bouton non appuyé] [Couleur LED. Bouton						appuyé]

Tab. 1: Aperçu de l'état de l'appareil et du mode LED

*) ne s'applique pas au KTV.

En [Mode LED] [PDOut / pilotage par API], la sélection des couleurs se fait exclusivement par le maître IO-Link. Les actionnements de l'appareil sont transmis au maître IO-Link via le bit SSC * ).

Pour un changement de couleur lors de l'actionnement, implémenter la logique dans le système de commande supérieur (« polling » du bit SSC, sélection des couleurs selon l'état du bit SSC).

Les couleurs LED sont définies par le paramètre [Couleur LED] Paramètres d'affichage (→ □ 19).

Couleur LED Préréglée pour
Désactivée (0) Appareil non actionné.
Bleu (1) IN1 et IN2 activées.
Vert (2) Appareil actionné (ne s'applique pas au KTV).
Cyan (3) -
Rouge (4) IN1 activée et IN2 inactivée.
Violet (5) -
Jaune (6) IN2 activée et IN1 inactivée.
Blanc (7) -
Ambre (8) -
Couleur définie par l'utilisateur 1 (9)	Rouge : 252, Vert : 0, Bleu : 197 (couleur magenta)
Couleur définie par l'utilisateur 2 (10)	Rouge : 254, Vert : 40, Bleu : 0 (couleur orange)

Tab. 2: Couleurs LED disponibles

4.7 Comportement des LED

Le comportement des LED peut être réglé via le paramètre [Comportement des LED].

Les paramètres suivants sont disponibles :

• Allumé en permanence

• Taux de clignotement haut, lent

• Taux de clignotement haut, moyen
• Taux de clignotement haut, rapide
- Pulsation lente
- Pulsation moyenne
- Pulsation rapide

Fig. 1: Comportement des LED en cas d'un taux de clignotement haut, moyen

Fig. 2: Comportement des LED en cas d'une pulsation moyenne

4.8 Mode LED

4.8.1 Bouton (ne s'applique pas au KTV)

Dans ce mode, la LED de l'appareil raccordé ne peut pas être modifiée via PDOut (IO-Link) ou les entrées.

Cette fonction peut être utilisée pour intégrer des signaux d'autres capteurs ou de contacts mécaniques dans le réseau IO-Link.

Lorsque l'appareil est intégré au réseau IO-Link, les signaux sur IN1 (broche 2) et IN2 (broche 5) peuvent être utilisés pour évaluer les sorties de commutation.

1 3 4 2 3 4 5 1 3 4 A 1 3 4 B 4 KTE 1

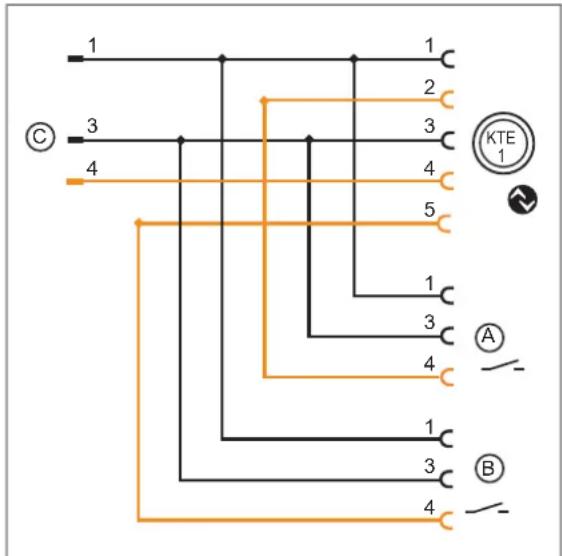

Fig. 3: Exemple de raccordement du bouton mode LED

A : Capteur A
B : Capteur B
C : Maître IO-Link

Accessoires de connexion possibles EVC847 et EVC848.

4.8.2 Bouton/entrée

Dans ce mode, la LED de l'appareil connecté peut être modifiée via les entrées.

Cette fonction peut être utilisée pour afficher les états de l'installation via l'appareil.

La LED se comporte comme indiqué sous Commande LED (→ Commande LED ☐ 9).

1 2 3 4 5 KTE 1 3 4 A 1 3 4 B 4

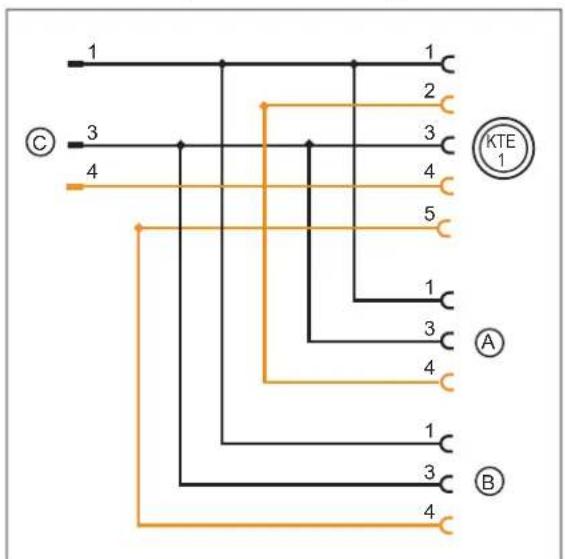

Fig. 4: Exemple de raccordement du bouton/entrée mode LED

A : Capteur A
B : Capteur B
C : Maître IO-Link

Accessoires de connexion possibles EVC847 et EVC848.

4.8.3 PDOUT / pilotage par API

Dans ce mode, la LED de l'appareil connecté ne peut être modifiée que via PDOut (IO-Link).

4.9 Température interne

La température interne de l'appareil peut être lue. Autres paramètres (→ □ 21).

En raison de l'échauffement interne de l'appareil, la température interne ne correspond généralement pas à la température ambiante.

4.10 Compteur du nombre de commutations (ne s'applique pas au KTV)

Le nombre de cycles de commutation peut être lu et remis à zéro Autres paramètres (→ 21). Le compteur du nombre de commutations est mémorisé cycliquement dans la mémoire de l'appareil. Après un redémarrage de l'appareil, ces valeurs peuvent servir d'orientation, mais en raison du cycle de mémorisation d'environ 60 minutes elles peuvent contenir des valeurs inférieures.

4.11 Compteur horaire

Le nombre des heures de fonctionnement peut être lu de la mémoire de l'appareil via IO-Link Autres paramètres (→ □ 21).

5 Montage

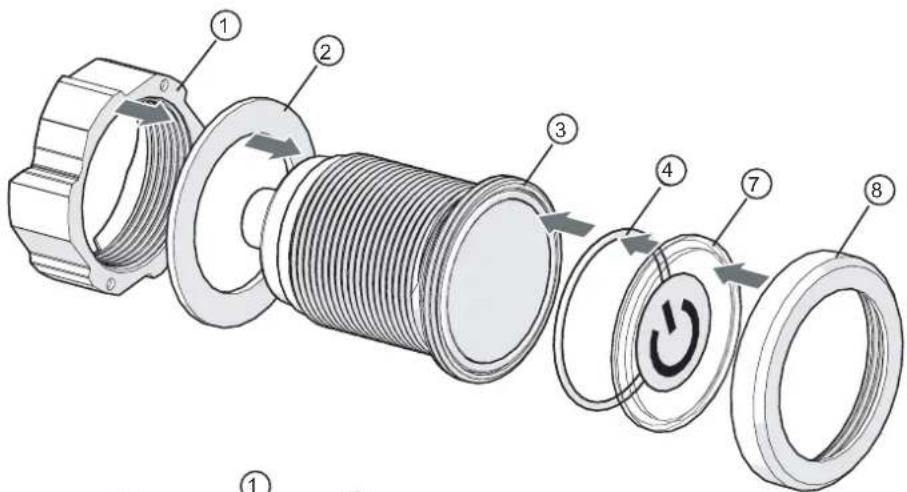

A : Appareil en acier inoxydable
B : Appareil en plastique avec disque symbole
C : Appareil en plastique avec disque symbole transparent et autocollant symbole

A

Fig. 5: Assemblage, respecter l'ordre et le sens de montage

1 : Écrou Easy Mount 5 : Autocollant symbole
2 : Joint d'étanchéité (extérieur) 6 : Disque symbole en plastique (avec ou sans symbole)
3 : Bouton capacitif 7 : Disque symbole pour les appareils en acier inoxydable
4 : Joint d'étanchéité (intérieur) 8 : Bague en acier inoxydable

L'appareil doit toujours être utilisé avec un disque symbole.
▷ Sinon, les actionnements ne peuvent pas être détectées de manière fiable.
Toujours monter l'appareil et le disque symbole avec les joints d'étanchéité prévus à cet effet.
Si le joint d'étanchéité n'est pas monté correctement, de l'eau, des saletés ou similaires peuvent pénétrer entre le disque symbole et la face active et provoquer des mauvais fonctionnements.

Chaque appareil est compatible avec chaque disque symbole. Par exemple, un disque symbole en plastique peut être monté sur un appareil en métal.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Type KTE :

Fig. 6: Schéma de branchement du câble

Fig. 7: Schéma de branchement du connecteur

Type KTV

Fig. 8: Schéma de branchement du câble

Fig. 9: Schéma de branchement du connecteur

▶ Poser le câble d'une manière rectiligne, ne pas l'enrouler.

7 Mise en service

Monter l'appareil complètement.
▶ Vérifier le raccordement électrique.
▶ Effectuer les réglages souhaités.
▶ Vérifier le fonctionnement de l'appareil.

8 Paramétrage

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

Conditions pour le paramétrage via l'interface IO-Link :

√ Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
√ Un maître IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
▶ Régler le port du maître sur le mode de fonctionnement IO-Link.
Raccorder l'appareil à un port libre du maître IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage → Manuel du logiciel de paramétrage

8.1 Paramètres réglables

L'aperçu ci-dessous contient quelques paramètres IO-Link. La liste complète se trouve dans l'IODD de l'appareil.

8.1.1 Paramètres du capteur

Paramètre Valeur / Réglage usine Description
Sensibilité Basse (0)Réglage de l'environnement	Moyenne (1)Haute (2)Salissures (0)Standard (1)Projections d'eau (2)	Réglage de la sensibilité au toucher de l'appareil sur 3 niveaux.Réglage des conditions environnantes.Salissures : L'appareil détecte les actionnements indépendamment des types de salissures suivants : les saletés, l'huile et les solutions aqueuses à conductivité limitée. C'est dans ce réglage que le traitement du signal est le moins strict.Standard : Réglage de compromis entre « Salissures » et « Projections d'eau ». Il offre une protection limitée contre les salissures et les projections d'eau et détecte la plupart des actionnements.Projections d'eau : L'appareil est résistant aux projections d'eau. Les commutations intempestives sont évitées. Il s'agit notamment de la brume fine, de la pluie, du lavage et de l'essuyage/nettoyage avec un torchon humide. Une certaine protection contre une activation accidentelle est assurée. C'est dans ce réglage que le traitement du signal est le plus strict.

Sensibilité

Réglage de l'environnement

L'actionnement fonctionne (avec) :

Ne se déclenche pas par : Masque les salissures :

Sans gants

Gants fins (par ex. gants en latex)

Gants moyens (p. ex. gants de jardinage)

Gants épais (par ex. gants de travail)

Brouillard de pulvérisation

Pluie

Jet d'eau fin (p. ex. à partir d'un flacon de nettoyage)

Nettoyeur haute pression

Essuyage avec un torchon humide

Jet d'eau (tuyau d'arrosage ou plus)

Salissures (par ex. huile ou graisse, pas d'eau)

Salissures aqueuses, non conductrices (par ex. eau déminéralisée)

Salissures aqueuses, faiblement conductrices (p. ex. eau du robinet)

Salissures aqueuses, fortement conductrices (par ex. eau de mer)

Basse Salissures

√

√

✕

✕

√

√

✕

√

✕

✕

√

√

✕

✕

Standard

√

✕

✕

√

√

√

√

✕

√

√

√

✕

✕

Projections d'eau

√

✕

✕

√

√

√

√

√

√

√

√

✕

✕

Moyenne Salissures

√

√

√

√

√

√

✕

✕

✕

✕

√

√

✕

✕

Standard

√

√

√

√

√

√

√

✕

✕

√

√

✕

✕

Projections d'eau

√

√

√

√

√

√

√

√

√

√

√

✕

✕

Haute Salissures

√

√

√

√

√

√

✕

✕

✕

✕

√

√

√

✕

Standard

√

√

√

√

√

√

✕

✕

✕

√

√

✕

✕

Projections d'eau

√

√

√

√

√

√

√

√

✕

√

√

✕

✕

8.1.2 Configuration des sorties de commutation

Paramètre Valeur / Réglage usine Description
P-n PNP (0)	NPN (1)	Polarité des sorties de commutation.
SSC Config Logic High active (0)Low active (1)		Réglage de la logique du seuil de commutation de l'appareil au toucher.
Paramètre Valeur / Réglage usine Description
SSC1 Delay. dS 0 s à 2 s Temporisation à l'enclenchement pour SSC1, réglable en pas de 0,1 s.
SSC1 Delay. dr 0 s à 3600 s Temporisation au déclenchement pour SSC1, réglable en pas de 0,1 s.
SSC1 Counter		0 à 2147482880
SSC1 Totaliser		0 à 2147482880

8.1.3 Paramètres d'affichage

L'affichage LED de l'appareil peut être désactivé complètement ou partiellement.

Paramètre Valeur / Réglage usine Description
Mode LED Bouton/Entrée (0)Entrées (11)*PDOut / pilotage par API (3)		Définition de la source de la commande LED.*Réglage usine pour KTV
Luminosité LED Normal (0)Lumineux (1)		Luminosité des LED
Couleur RVB 1 du client	Rouge (RVB - taux de rouge 0 à 255) :252Vert (RVB - taux de vert 0 à 255) :0Bleu (RVB - taux de bleu 0 à 255) :197	Couleur (1) définie par l'utilisateur
Couleur RVB 2 du client	Rouge (RVB - taux de rouge 0 à 255) :254Vert (RVB - taux de vert 0 à 255) :40Bleu (RVB - taux de bleu 0 à 255) :0	Couleur (2) définie par l'utilisateur
Couleur LED. Bouton non appuyé	Désactivée (0)Bleu (1)Vert (2)Cyan (3)Rouge (4)Violet (5)Jaune (6)Blanc (7)Ambre (8)Couleur définie par l'utilisateur 1 (9)Couleur définie par l'utilisateur 2 (10)	Couleur LED dans l'état:• Appareil non actionné.
Comportement des LED. Bouton non appuyé	Allumé en permanence (0)Taux de clignotement haut, lent (1)Taux de clignotement haut, moyen (2)Taux de clignotement haut, rapide (3)Pulsation lente (4)Pulsation moyenne (5)Pulsation rapide (6)	Comportement des LED dans l'état:• Appareil non actionné.
Couleur LED. uniquement IN2	Désactivée (0)Bleu (1)Vert (2)Cyan (3)Rouge (4)Violet (5)Jaune (6)Blanc (7)Ambre (8)Couleur définie par l'utilisateur 1 (9)Couleur définie par l'utilisateur 2 (10)	Couleur LED dans l’état :• IN2 activée et IN1 inactivée.
Comportement des LED. uniquement IN2	Allumé en permanence (0)Taux de clignotement haut, lent (1)Taux de clignotement haut, moyen (2)Taux de clignotement haut, rapide (3)Pulsation lente (4)Pulsation moyenne (5)Pulsation rapide (6)	Comportement des LED dans l’état :• IN2 activée et IN1 inactivée.
Couleur LED. uniquement IN1	Désactivée (0)Bleu (1)Vert (2)Cyan (3)Rouge (4)Violet (5)Jaune (6)Blanc (7)Ambre (8)Couleur définie par l'utilisateur 1 (9)Couleur définie par l'utilisateur 2 (10)	Couleur LED dans l’état :• IN1 activée et IN2 inactivée.
Comportement des LED. uniquement IN1	Allumé en permanence (0)Taux de clignotement haut, lent (1)Taux de clignotement haut, moyen (2)Taux de clignotement haut, rapide (3)Pulsation lente (4)Pulsation moyenne (5)Pulsation rapide (6)	Comportement des LED dans l’état :• IN1 activée et IN2 inactivée.
Couleur LED. IN1 et IN2	Désactivée (0)Bleu (1)Vert (2)Cyan (3)Rouge (4)Violet (5)Jaune (6)Blanc (7)Ambre (8)Couleur définie par l'utilisateur 1 (9)Couleur définie par l'utilisateur 2 (10)	Couleur LED dans l’état :• IN1 activée et IN2 activée.
Comportement des LED. IN1 et IN2	Allumé en permanence (0)Taux de clignotement haut, lent (1)Taux de clignotement haut, moyen (2)Taux de clignotement haut, rapide (3)Pulsation lente (4)Pulsation moyenne (5)Pulsation rapide (6)	Comportement des LED dans l’état :• IN1 activée et IN2 activée.
Couleur LED. Bouton appuyé	Désactivée (0)Bleu (1)Vert (2)Cyan (3)Rouge (4)Violet (5)Jaune (6)Blanc (7)Ambre (8)Couleur définie par l’utilisateur 1 (9)Couleur définie par l’utilisateur 2 (10)	Couleur LED dans l’état :Appareil actionné.
Comportement des LED. Bouton appuyé	Allumé en permanence (0)Taux de clignotement haut, lent (1)Taux de clignotement haut, moyen (2)Taux de clignotement haut, rapide (3)Pulsation lente (4)Pulsation moyenne (5)Pulsation rapide (6)	Comportement des LED dans l’état :Appareil actionné.

8.1.4 Autres paramètres

Paramètre Valeur / Réglage usine Description
Température interne -30 à 90 C Température interne de l'appareil.
Opérations de démarrage	0 à 2000000 Nombre d'opérations de démarrage.
Heures de fonctionnement	0 à 2000000 h Nombre d'heures de fonctionnement.

8.2 Commandes

Commande Description
Rétablir les réglages usine Remet tous les paramètres de l'appareil aux réglages usine. Le compteur du nombre de commutations n'est pas remis à zéro.
Remise à zéro du compteur Remet le compteur du nombre de commutations à 0.
Démarrage du localisateur (Locator Start)	Les indicateurs visuels (LED) de l'appareil passent au modèle d'affichage de localisation, ce qui facilite la localisation d'un appareil dans une application.
Arrêt du localisateur (Locator Stop) Le modèle d'affichage de localisation est arrêté.

Sans commande correspondante antérieure, la fonction clignotante [Locator] est automatiquement désactivée au bout de 10 minutes.

8.3 Evénements actifs et état d'appareil

Outre l'état de l'appareil (Device Status) qui fait partie du Process Data Input, l'appareil fournit des événements. Les événements peuvent être évalués avec un maître IO-Link.

Evénement Etat de l’appareil Description
Appareil OK OK (0) L’appareil fonctionne correctement.
Défaut de paramètre	Test de fonctionnement (3)	Un paramètre transmis à l’appareil a une plage de valeur incorrecte ou une longueur incorrecte.
Evénement Etat de l'appareil Description
Température interne dépassée En dehors de la spécification (2) Température interne trop élevée.► Diminuer la température ambiante► Réduire la charge► Désactiver la LED
Température interne non atteinte En dehors de la spécification (2) Température interne trop basse.► Isoler l'appareil

Plus d'informations sur les événements → IODD.

9 Correction de défauts

Nettoyer l'appareil de salissures.
▶ Vérifier le montage correct de l'appareil.
▶ Effectuer une remise à zéro.
Contrôler les joints d'étanchéité.
Le cas échéant, adapter la sensibilité ou le réglage de l'environnement.
Le cas échéant, régler la temporisation à l'enclenchement.

10 Maintenance, réparation et élimination

En cas d'utilisation correcte, l'appareil est sans entretien.

Dégager la face active et un espace libre éventuel de toute présence de dépôts ou de corps étrangers.
▶ L'appareil ne peut pas être réparé.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
