PIM15012EGY - Onduleur électrique NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur électrique
Marque	Nedis
Modèle	PIM15012EGY
Puissance nominale	150 W
Tension d'entrée	12 V CC
Tension de sortie	230 V CA
Type d'onde	Sinusoïdale modifiée
Port USB	Oui (5 V CC)
Prise de courant	1 prise 230 V (type européen)
Fusible	Oui, remplaçable
Interrupteur	Marche/Arrêt intégré
Dimensions (approx.)	150 × 80 × 60 mm
Poids (approx.)	0,5 kg
Domaine d'utilisation	Intérieur uniquement
Classe d'appareils compatibles	Classe II
Protection intégrée	Fusible, alarme sonore et voyants lumineux
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Sécurité	Ne pas ouvrir ; usage intérieur uniquement ; éviter l'eau
Pièces détachées / réparabilité	Fusible remplaçable par l'utilisateur ; autres réparations par un technicien qualifié
Garantie	Consultez les conditions du vendeur

FOIRE AUX QUESTIONS - PIM15012EGY NEDIS

Quel type d'appareils puis-je brancher sur l'onduleur Nedis PIM15012EGY ?

Cet onduleur convient pour les appareils de classe II (double isolation) avec une puissance inférieure à 150 W. Il est déconseillé pour les appareils à moteur (réfrigérateurs, perceuses) ou à charge capacitive/inductive. Utilisez de préférence un onduleur sinusoïdal pur pour ces appareils.

Comment brancher l'onduleur ?

Branchez la fiche 12 V CC dans une prise allume-cigare ou une batterie 12 V. Ensuite, connectez l'appareil à la prise 230 V et mettez l'interrupteur sur ON. Assurez-vous que la puissance totale ne dépasse pas 80 % de la capacité nominale (120 W) pour une utilisation prolongée.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'onduleur est bien allumé (interrupteur sur ON). Essayez une autre prise 12 V. Si le fusible a sauté, remplacez-le par un fusible identique (voir la notice pour le type). Ne réutilisez pas le même appareil qui a causé la surcharge.

Puis-je utiliser l'onduleur à l'extérieur ?

Non, l'onduleur Nedis PIM15012EGY est conçu pour un usage intérieur uniquement. Ne l'exposez pas à l'humidité, à la pluie ou à des températures extrêmes.

Comment remplacer le fusible ?

Débranchez l'onduleur de la source 12 V. Localisez le porte-fusible (marqué 4 sur le schéma). Remplacez le fusible grillé par un fusible de même calibre (voir la notice). Reconnectez et testez.

Est-ce que je peux recharger mon téléphone via le port USB ?

Oui, le port USB fournit 5 V CC pour charger des smartphones, tablettes ou autres périphériques USB. Branchez simplement un câble USB compatible.

Quelle est la signification des voyants et alarmes ?

L'onduleur émet des signaux sonores et lumineux en cas de problème : surcharge, température élevée, batterie faible. Consultez le tableau de dépannage dans la notice pour identifier la cause exacte.

Puis-je brancher un réfrigérateur sur cet onduleur ?

Non, les onduleurs à onde sinusoïdale modifiée sont moins adaptés aux moteurs. Utilisez un onduleur sinusoïdal pur (modèle PIPxxxxxGY de Nedis) pour les réfrigérateurs, climatiseurs, etc.

Comment nettoyer l'onduleur ?

Débranchez l'onduleur avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou d'eau.

Que faire en cas de dysfonctionnement persistant ?

Si l'onduleur ne fonctionne toujours pas après les vérifications de base, contactez un technicien qualifié. N'essayez pas d'ouvrir l'appareil, car il ne contient aucune pièce réparable par l'utilisateur.

MODE D'EMPLOI PIM15012EGY NEDIS

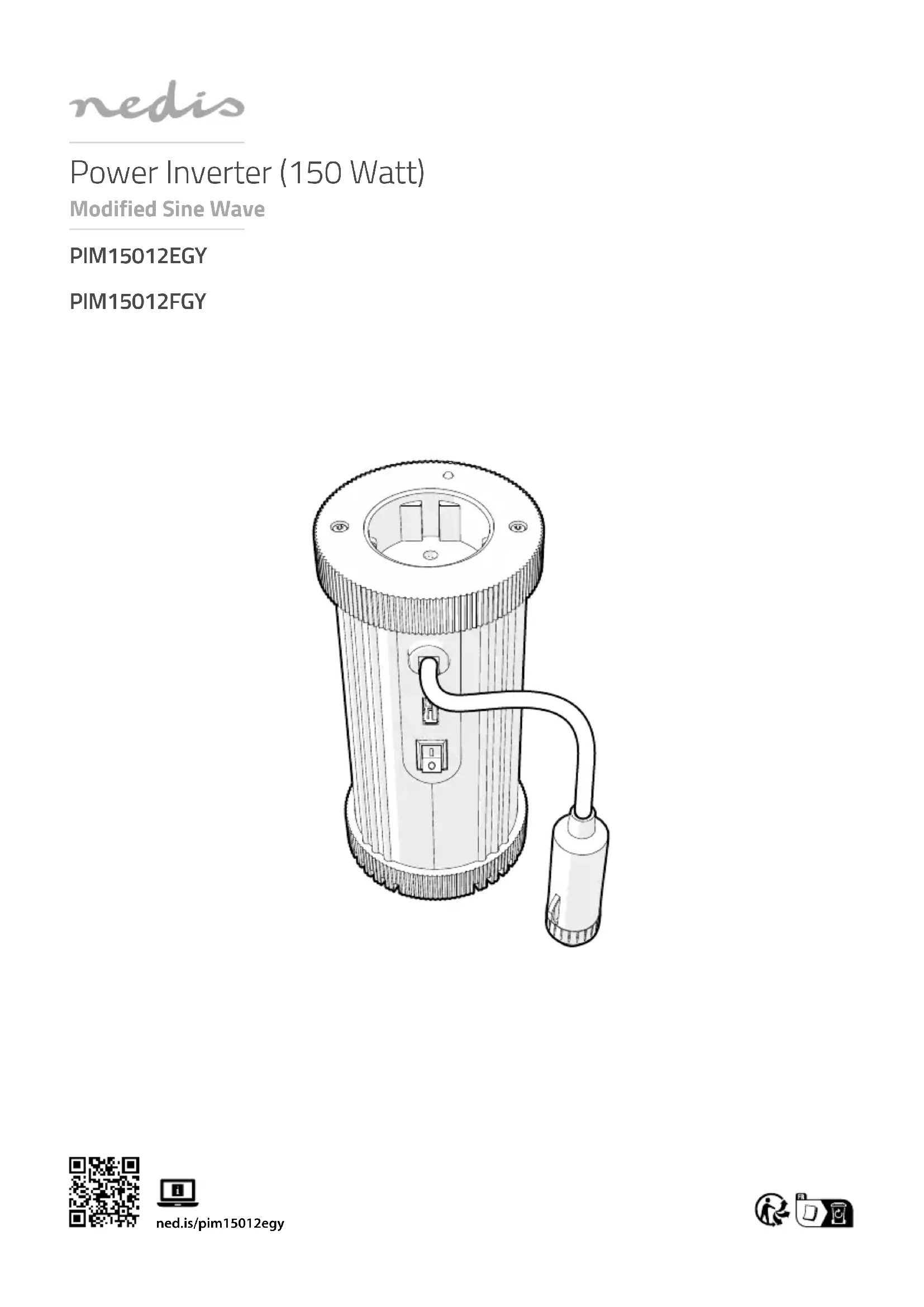

Guide de démarrage rapide

Onduleur de puissance (150 Watt)

PIM15012EGY

PIM15012FGY

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/pim15012egy

Utilisation prévue

Ce produit est un convertisseur de puissance qui permet de convertir 12 V DC en 230 V AC.

Les onduleurs sinusoidaux modifiés sont moins adaptés aux appareils équipés d'un moteur. Utilisez un onduleur sinusoidal pur (PIPxxxxxGY).

N'utilisez ce produit qu'en combinaison avec des appareils de classe II.

Ne pas utiliser ce produit avec :

• Appareils dépassant la puissance nominale de l'onduleur.
• Les appareils à charge capacitive et perceptive tels que les climatiseurs, les perceuses à haute puissance, les réfrigérateurs, les fours à micro-ondes ou les mixeurs.
• Appareils ayant des exigences strictes en matière d'alimentation électrique, tels que les appareils de mesure de précision.

Le produit est prévu pour un usage intérieur uniquement.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Le produit n'est pas destiné à un usage professionnel.

Pièces principales (image A)

1 Prise d'alimentation

4 Fusible

2 Port USB

5 Prise 12 volts

3 Interrupteur

Consignes de sécurité

ARTISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit.
  Conservez l'emballage et le présent document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• N'installez pas le produit à proximité de matériaux inflammables.
• Ne placez pas le produit dans des endroits où la température est élevée ou en plein soleil.
• Ne pas couvrir ou obstruer les ouvertures de ventilation du produit.
• N'immergez pas le produit dans l'eau ou d'autres liquides.
• Ne pas exposer le produit à l'eau, à la pluie, à la moiteur ou à une humidité élevée.
• Ne pas utiliser l'appareil à proximité d'un gaz combustible ou d'un feu ouvert.
• Ne pas utiliser d'appareils susceptibles de réinjecter du courant dans l'onduleur.
• N'ouvrez pas le produit, il ne contient aucune pièce réparable par l'utilisateur.
• Déconnectez le produit de la source d'alimentation avant nettoyage.
• Débranchez le produit de la source d'alimentation avant tout entretien et lors du remplacement de pièces.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser d'enfants jouer avec les matériaux d'emballage. Toujours tenir les matériaux d'emballage hors de portée des enfants.
• Maintenez toujours le câble d'alimentation et le produit éloignés des passages habituels.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas utiliser de produits de nettoyage chimiques agressifs lors du nettoyage du produit.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.

Raccordement de l'onduleur

Branchez la fiche 12 volts A ^5 dans une prise de courant de 12 volts.

Alimentation d'un appareil à socle

Assurez-vous que l'appareil cible est éteint avant de le connecter.

1. Brancher la fiche d'alimentation d'un appareil cible dans la prise de courant A 1.

2. Placer l'interrupteur d'alimentation A 3 sur ON. A chargez pas l'onduleur à plus de 80 % lors d'une utilisation prolongée (>1 heure).

Alimentation d'un périphérique USB

1. Branchez un câble USB sur le port USB A 2 de l'onduleur.
2. Branchez l'autre extrémité du câble USB sur votre appareil cible.
3. Placer l'interrupteur d'alimentation A 3 sur ON.

Dépannage

Si l'appareil cible n'est pas alimenté, observez les voyants lumineux et écoutez les alarmes. Le tableau ci-dessous indique la signification des combinaisons de voyants et de sons.

Problème Cause possible Solution possible
L'appareil cible n'est pas alimenté.	Le convertisseur de puissance est éteint	Mettez l'onduleur sous tension.
	La prise de courant de 12 volts ne fonctionne pas.	Essayez une autre prise de courant de 12 volts.
	L'appareil cible a consommé trop d'énergie. Le fusible a sauté.	1. Retirez l'appareil cible de la prise de courant.2. Retirez la fiche 12 volts de la prise de courant 12 volts.3. Remplacer le fusible.4. ssayez pas d'alimenter à nouveau le même appareil cible.

Traitement des déchets

Le produit doit être jeté séparément des ordures ménagères dans un point de collecte approprié. Ne jetez pas le produit avec les ordures ménagères ordinaires.

Pour plus d'informations, contactez le distributeur ou l'autorité locale responsable de la gestion des déchets.
