Type de produit	Kit de montage d'une machine inutile
Marque	AREXX
Modèle	ARX-UM1
Dimensions (HxLxP)	80 x 120 x 105 mm
Alimentation	4,5 V – 3 piles LR6 (1,5 V chacune, non incluses)
Matériaux	Plastique, métal (vis, écrous)
Fonctions principales	Mouvement mécanique répétitif actionné par un interrupteur à levier et un doigt rotatif
Nombre de pièces	Environ 20 pièces (vis, écrous, composants plastiques)
Outils nécessaires	Clé à molette fournie, tournevis (non inclus)
Entretien et nettoyage	Retirer les piles si non-utilisation >1 semaine ; en cas d'humidité, retirer les piles et sécher les pièces
Sécurité	Respecter la polarité des piles ; ne pas construire en présence d'enfants ; serrer les vis sans forcer pour ne pas casser le plastique
Réparabilité	Démontable ; les vis peuvent être immobilisées avec du vernis à ongles pour éviter le desserrage
Âge recommandé	À partir de 14 ans (présence de petits composants)
Pays d'origine	Non spécifié
Notice fournie	Oui, en français (14 pages, format PDF)
Garantie	Garantie légale sur défauts de fabrication ; s'éteint en cas de modification

FOIRE AUX QUESTIONS - ARX-UM1 AREXX

Que faire si le moteur ne tourne pas après montage ?

Vérifiez d'abord la température du moteur. Assurez-vous que les piles sont pleines (environ 4,5 V). Essayez de tourner le doigt manuellement pour vérifier qu'il n'est pas bloqué. Contrôlez le câblage.

Quels types de piles sont nécessaires pour l'ARX-UM1 ?

L'appareil fonctionne avec 3 piles LR6 (AA, 1,5 V chacune) fournissant une tension totale de 4,5 V. Les piles ne sont pas incluses.

Comment ajuster la hauteur de l'interrupteur à levier ?

Utilisez l'écrou inférieur sous l'interrupteur pour régler la hauteur. Tournez l'écrou dans un sens ou l'autre jusqu'à ce que l'interrupteur soit à la bonne hauteur, puis serrez légèrement.

Que faire si les vis se desserrent avec le temps ?

Appliquez une goutte de vernis spécial ou de vernis à ongles sur les filetages après serrage. Cela empêche le desserrage tout en permettant un démontage futur.

Puis-je utiliser l'appareil sans les piles en le branchant sur secteur ?

Non, l'ARX-UM1 est conçu uniquement pour une alimentation par piles. Ne tentez pas de le brancher sur secteur, cela pourrait endommager l'appareil.

Combien de temps faut-il pour monter l'ARX-UM1 ?

Le montage prend environ 30 à 60 minutes selon votre expérience. Suivez attentivement les étapes numérotées de la notice.

L'appareil est-il adapté aux enfants ?

Non, ce kit est déconseillé aux enfants de moins de 14 ans en raison de la présence de petits composants et d'outils. Ne construisez pas l'appareil en présence de jeunes enfants.

Que faire si le doigt ne bouge pas correctement ?

Vérifiez que l'interrupteur est bien en position marche et que les piles sont correctement installées. Assurez-vous que le doigt peut tourner librement sans obstruction.

Puis-je modifier l'appareil ou ajouter des pièces ?

Toute modification irréversible (soudure, perçage) annule la garantie. Il est possible d'ajouter des accessoires amovibles, mais à vos risques.

Où télécharger la notice de l'ARX-UM1 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel d'AREXX : http://www.arexx.com/.

MODE D'EMPLOI ARX-UM1 AREXX

Qu'est-ce que c'est???? C'est probablement la première question que vous entendrez lorsque l'on voit cette machine pour la première fois.

Eh bien, c'est une bonne question à laquelle il y a une réponse simple.

C'est la machine la plus inutile qui soit.

Question suivante: A quoi ça sert? A rien, car il n'y a pas vraiment d'utilisation. Au mieux, c'est un cadeau pour une personne qui a déjà tout sauf une machine inutile.

Sur Internet et dans des cercles intellectuels, on le qualifierait d'un travail de Sisyphe. Dans la mythologie grèque, Sisyphe a été envoyé dans le Hadès pour les méfaits qu'il a commis sa vie durant et condamné à rouler un gros rocher vers le haut d'une colline. Lorsqu'il arrive presque en haut, le rocher dévale de nouveau la pente et son effort est donc éternel et vain.

Les autodidactes et passionnés de technologie vont adorer la construction de ce produit et sauront apprécier la simple technologie qui se cache derrière.

Caractéristiques techniques:

Alimentation : 4,5V 3 Piles LR6 de 1,5 Volt (non comprise)

Hauteur : 80 mm

Longueur : 120 mm

Largeur : 105 mm

• Le droit de retourner le produit s'éteint avec l'ouverture des sachets contenant les pièces et composants.
• Avant de commencer le montage, lire attentivement le mode d'emploi.
• Manier les outils avec prudence.
• Ne pas construire le machine en présence d'enfants en bas âge. Ils peuvent se blesser avec les outils ou avaler de petits composants.
• Respecter la polarité des piles.
• Si l' machine est mouillé, retirer es piles et sécher les pièces au mieux.
• En cas de non-utilisation pendant plus d'une semaine, il est recommandé de retirer les piles.

Vissage des vis et écrous:

écrous

Vis auto taraudeuses

Les écrous et les vis doivent être serrés fermement afin qu'ils ne puissent se dévisser. Il est conseillé de les immobiliser avec une goutte de vernis spécial, ou à défaut de vernis à ongles. Ceci les empêche de se dévisser seuls, tout en permettant un démontage ultérieur si nécessaire.

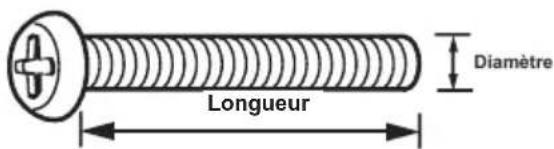

Le type de vis est indiqué par la grosseur et la longueur. P.e. un vis avec l'indiquation M3 x 20 a une grosseur de 3 mm et une longueur de 20 mm. Le type M3 3mm

Double clé à molette:

Le kit contient une petit clé à molette qui permet de serrer correctement les écrous et boulons (voir schéma).

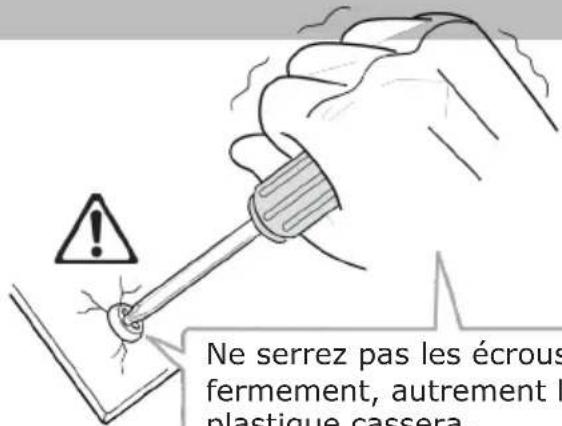

Ne serrez pas les écrous trop fermement, autrement la pièce plastique cassera.

Mentions légales

Ce mode d'emploi est protégé par les lois du copyright. Il est interdit de copier ou de reprendre tout ou partie du contenu sans l'autorisation préalable de l'éditeur!

Sous réserve de modification des spécifications du produit et des accessoires fournis.

Le contenu de ce manuel est susceptible de modifications sans préavis.

Vous trouverez des versions plus récentes de ce manuel gratuitement sur http://www.arexx.com/

Notes concernant les limitations de garantie et de responsabilité

La garantie d'AREXX Engineering se limite au remplacement ou à la réparation de l'appareil et de ses accessoires dans le cadre de la durée de garantie légale pour des défauts de fabrication avérés tels que des dommages mécaniques ou l'implantation manquante ou erronée de composants électroniques à l'exception de tous les composants connectés par fiches.

Nous déclinons toute responsabilité pour des dommages causés directement ou indirectement par l'utilisation de l'appareil. En sont exceptés les droits qui reposent sur les prescriptions légales inaliénables relatives à la responsabilité du produit.

Tout droit à garantie s'éteint dès que des modifications irréversibles (p.ex. soudure d'autres composants, perçage de trous, etc.) ont été effectuées sur l'appareil ou ses accessoires ou si l'appareil est endommagé suite au non-respect de ce manuel. Lisez impérativement les consignes de sécurité!

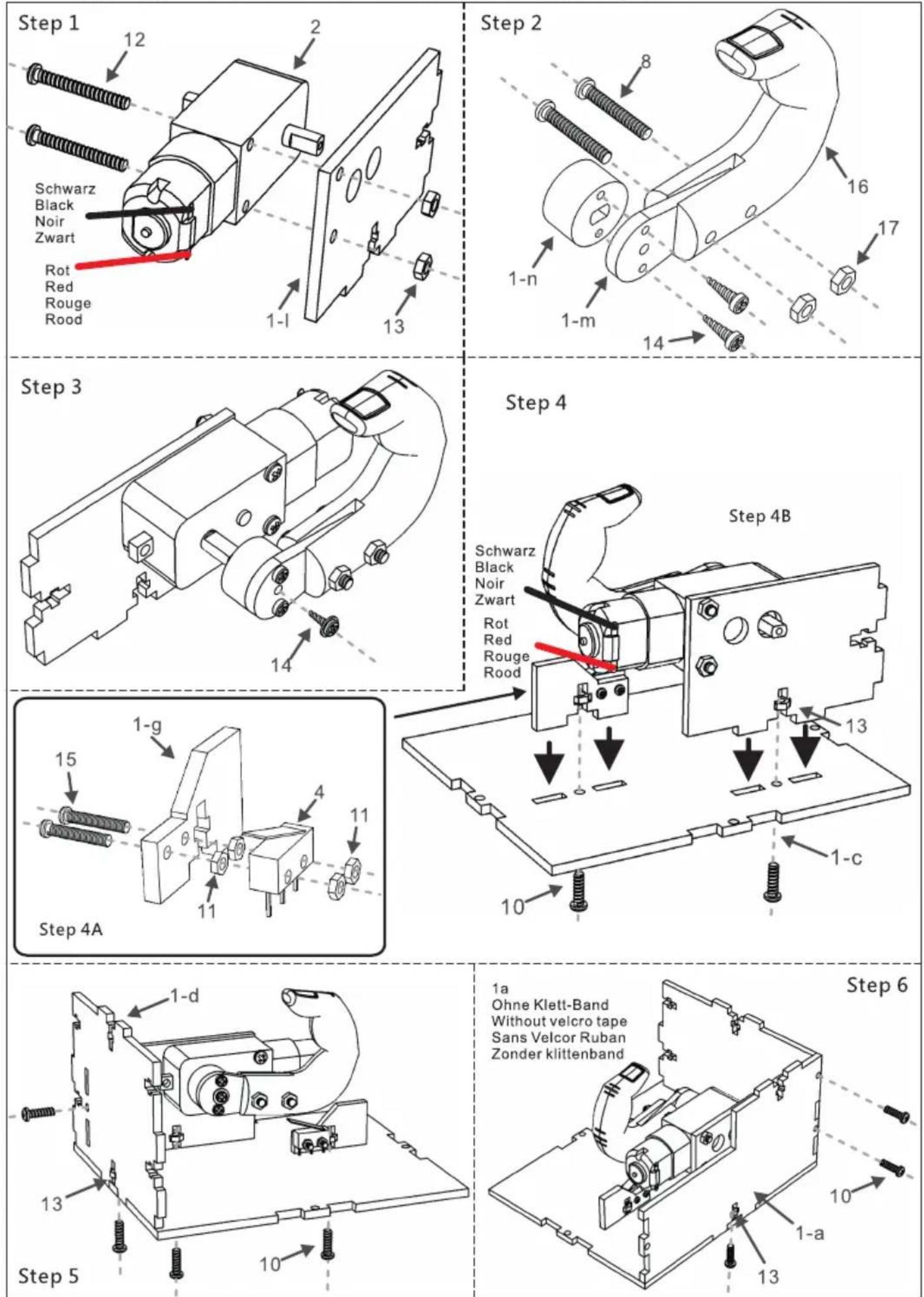

IMPORTANT

Avant la première utilisation du machine lisez d'abord attentivement le mises en garde!

Utilisez de préférence du ruban adhésif spécial 'peinture' facile à retirer pour fixer provisoirement les écrous (collez celles-ci sur la face intérieure).

Retirer la première protecteur feuille - Eerst de beschermfolie verwijderen

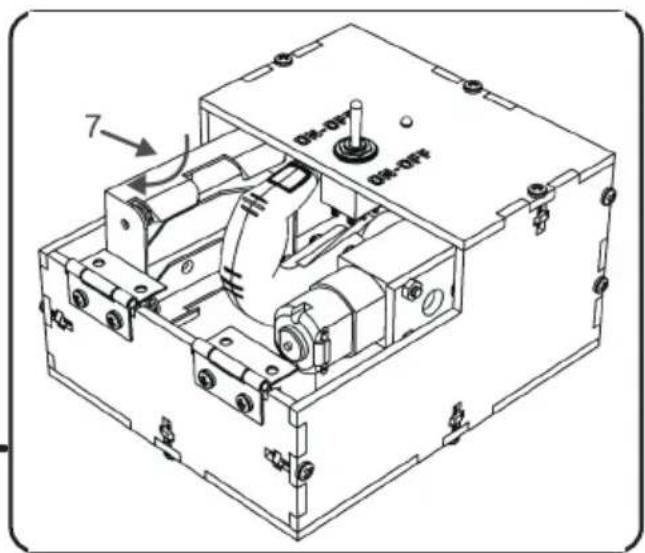

Step 7

Step 8

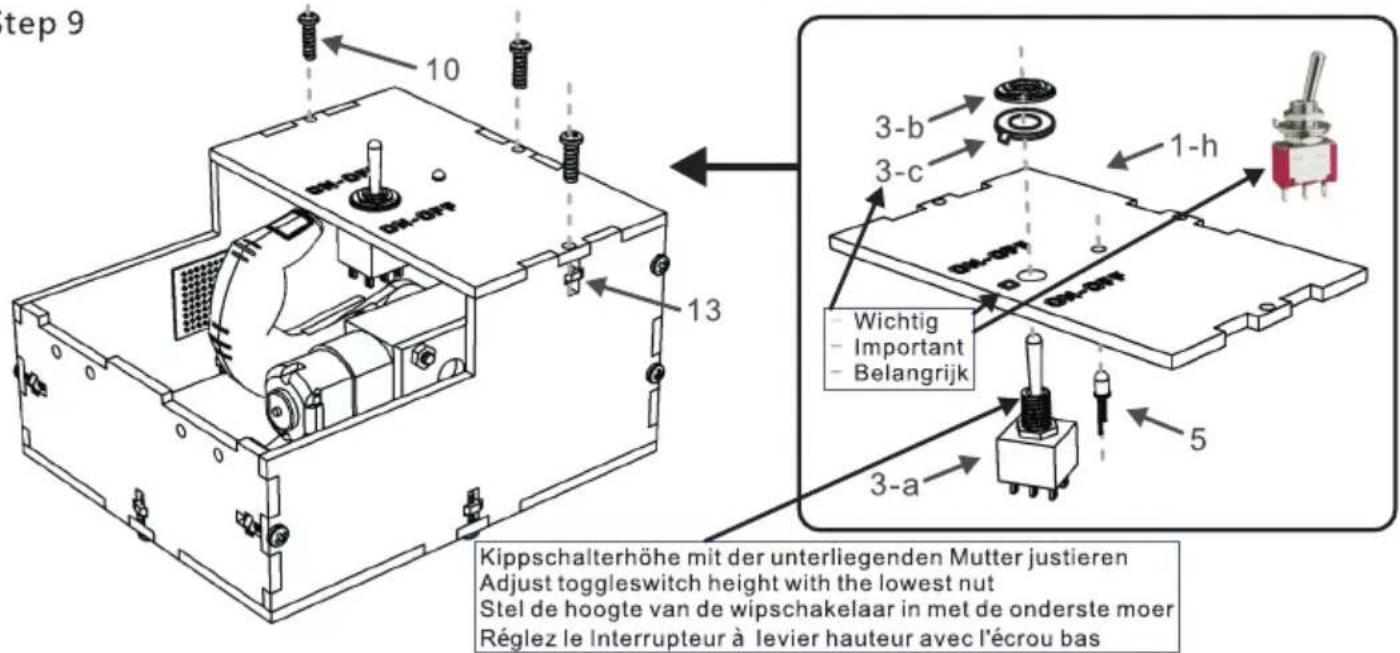

Step 9

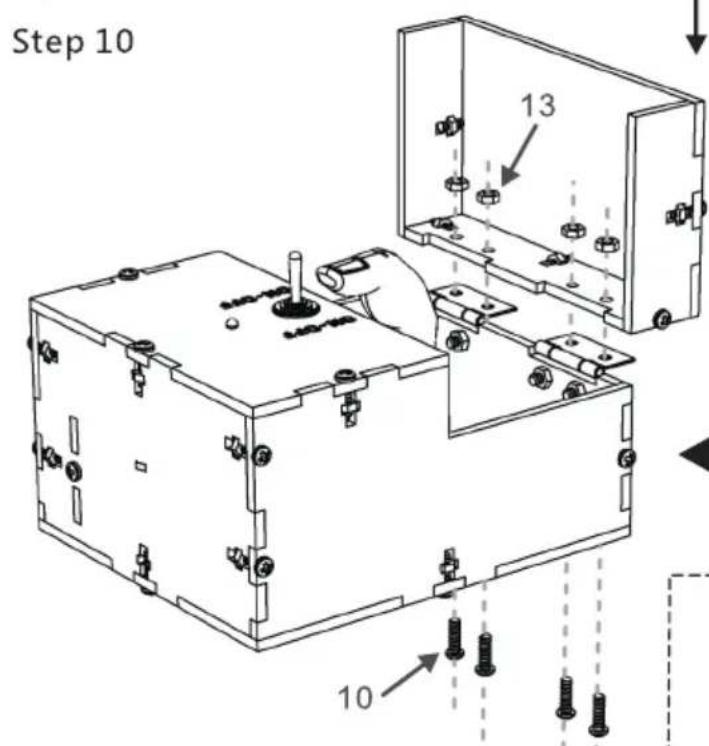

Step 10

Kippschalterhöhe mit der unter- liegenden Mutter justieren Adjust toggleswitch height with the lowest nut Stel de hoogte van de wipschakelaar in met de onderste moer Réglez le Interrupteur à levier hauteur avec l'écrou bas

TROUBLE SHOOTER

• Check first the Motor temperature
• Are the batteries full (about 4,5 Volt)
• Can you rotate the finger
• Check the wires
• Controleer eerst de motor temperatuur
• Zijn de batterijen vol (ongeveer 4,5 Volt)
• Kun je de vinger bewegen

• Controleer de bekabeling

• Vérifiez d'abord la température du moteur

• Les piles sont plein (environ 4,5 Volt)
• Pouvez-vous tourner le doigt
• Vérifiez les fils

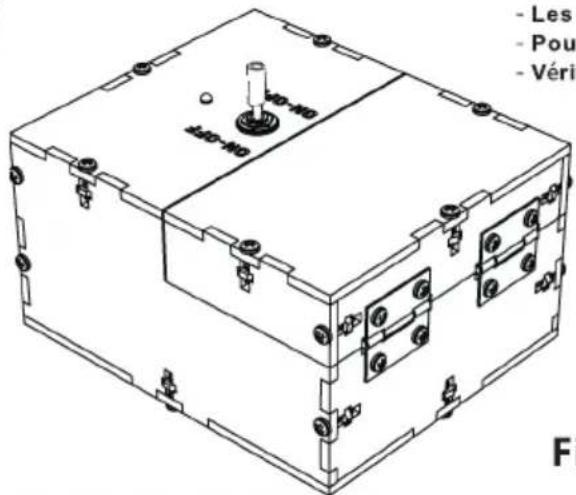

Finished

Step 12

12 FERTIG! READY! GEREED! TERMINÉ!
