Type de produit	Barrière photoélectrique infrarouge
Marque	Kemo
Modèle	M135
Portée	> 4 mètres
Alimentation	12 V= (courant continu stabilisé)
Consommation électrique	< 180 mA (ensemble émetteur + récepteur)
Contact relais	1 x CON, max. 3A / 25V
Temps de réaction ajustable	0,5 à 7 secondes
Émetteur	Deux diodes infrarouges
Récepteur	Avec tube et régulateur d'ajustage du temps
Montage	Fixation sur poteau, porte ou autre support, en vis-à-vis
Utilisation recommandée	Sonnette, compteur, lampe, etc.
Entretien	Garder au sec, ne pas exposer à l'eau projetée
Sécurité	Ne pas exposer à l'humidité, hautes températures, vibrations fortes
Sécurité électrique	Alimentation stabilisée uniquement, ne pas dépasser 13V
Public cible	Personnel qualifié, pas pour enfants de moins de 14 ans
Notice incluse	Oui, en français (4 pages)

FOIRE AUX QUESTIONS - M135 Kemo

Comment installer le barrage photoélectrique M135 ?

Montez l'émetteur et le récepteur en vis-à-vis, à moins de 4 mètres de distance. Assurez-vous que les diodes infrarouges de l'émetteur pointent directement dans le tube du récepteur. Utilisez un test avec la main pour vérifier le déclenchement du relais.

Quelle est la portée maximale du M135 ?

La portée est supérieure à 4 mètres. La distance exacte dépend de l'alignement et des conditions ambiantes.

Quelle tension d'alimentation utiliser ?

Utilisez une alimentation stabilisée de 12 V= (courant continu). Ne dépassez pas 13 V, sous peine de détruire l'appareil.

Comment régler le temps de commutation ?

Tournez le régulateur d'ajustage situé à l'arrière du récepteur. Le temps peut être réglé de 0,5 à 7 secondes. Tournez dans le sens inverse des aiguilles d'une montre pour un temps court.

Que faire si le relais ne déclenche pas ?

Vérifiez l'alignement de l'émetteur et du récepteur. Testez en interrompant le faisceau avec la main. Assurez-vous que l'alimentation est correcte (12V=). Écoutez le déclic du relais.

Puis-je utiliser ce dispositif à l'extérieur ?

Oui, mais protégez-le de l'eau projetée et de l'humidité. Montez le récepteur avec l'ouverture du régulateur vers le bas pour éviter l'entrée d'eau.

Comment tester l'alignement de l'émetteur et du récepteur ?

Placez l'émetteur à 0,5-1 mètre du récepteur, interrompez le faisceau avec la main. Si le relais déclenche, éloignez-vous lentement tout en maintenant l'alignement.

Quels accessoires puis-je connecter au relais ?

Vous pouvez connecter une sonnette, un compteur, une lampe ou tout appareil compatible avec un contact sec (max 3A/25V).

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions, l'alimentation et l'alignement. Si le problème persiste, consultez la notice. Attention : tout court-circuit ou surcharge peut détruire l'appareil immédiatement.

Quelle est la consommation électrique du M135 ?

La consommation totale (émetteur + récepteur) est inférieure à 180 mA sous 12V=.

MODE D'EMPLOI M135 Kemo

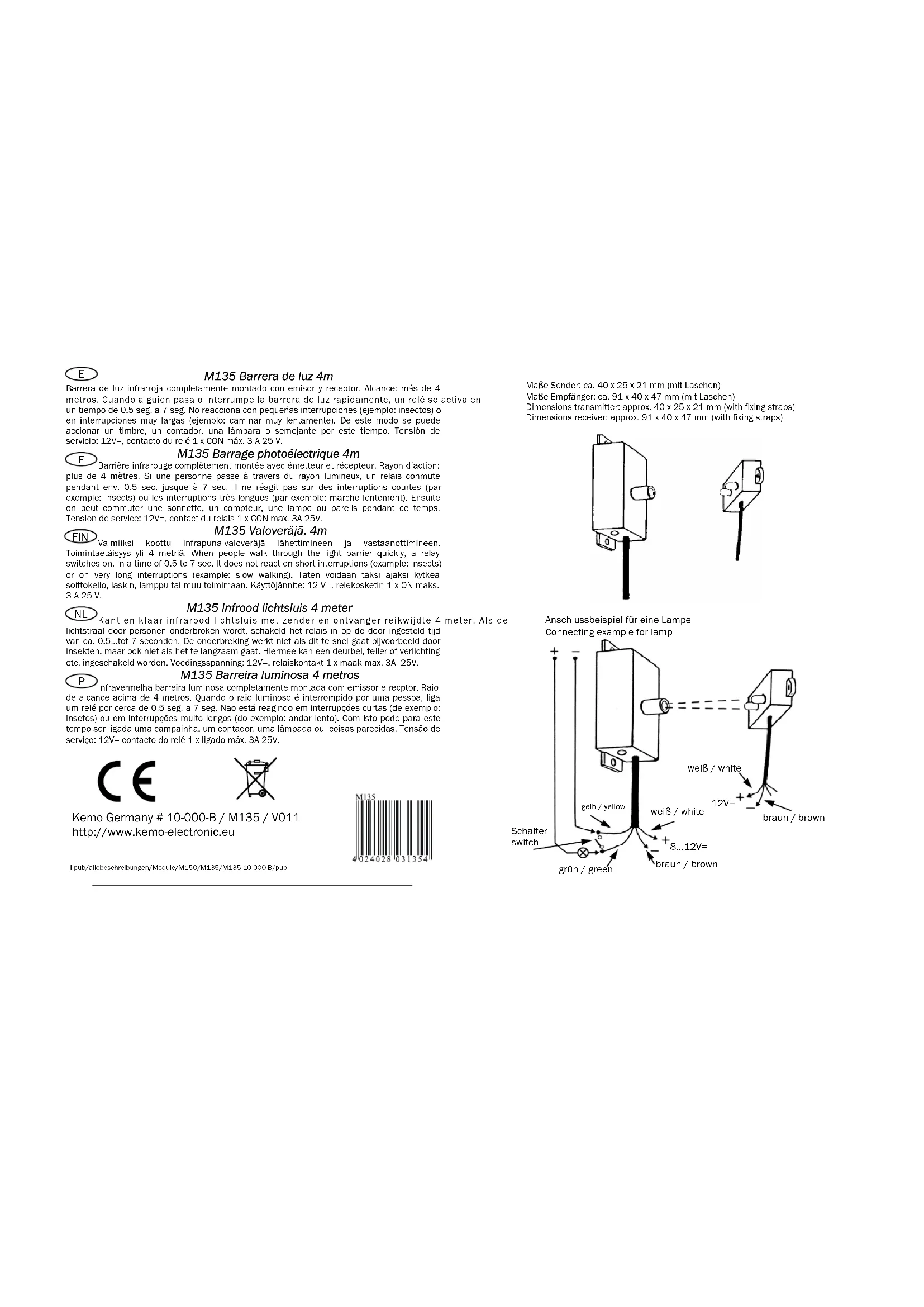

M135 Barrage photoélectrique 4m

F

Barrière infrarouge complètement montée avec émetteur et récepteur. Rayon d'action: plus de 4 mètres. Si une personne passe à travers du rayon lumineux, un relais commute pendant env. 0.5 sec. jusque à 7 sec. Il ne réagit pas sur des interruptions courtes (par exemple: insects) ou les interruptions très longues (par exemple: marche lentement). Ensuite on peut commuter une sonnette, un compteur, une lampe ou pareils pendant ce temps. Tension de service: 12V=, contact du relais 1 x CON max. 3A 25V.

FIN

M135 Valoveräjä, 4m

Montez l'émetteur et le récepteur de façon que pas d'eau projetée puisse arriver aux appareils. Le récepteur (l'appareil plus grand) a une ouverture derrière laquelle vous allez trouver le régulateur d'ajustage pour le temps de connexion. Montez l'appareil de manière que ce trou montre vers le bas (afin que pas de crasse ou d'eau puisse entrer dans l'ouverture). Installez l'émetteur exactement en face du récepteur (distance < 4 mètres). Posez l'émetteur de façon que les deux diodes émetrices infrarouges dans l'émetteur rayonnent directement dans le tube du récepteur. Comme les rayons infrarouges sont invisibles pour l'œil humain, il faut tester la position exacte de l'émetteur. Lorsqu'il est tranquille, vous allez écouter le déclic du relais dans l'intérieur du récepteur. Si le déclic est trop bas, il faut raccorder soit une petite lampe ou une sonnette au relais, afin que vous remarquiez quand le récepteur réagit. Ajustez un temps relativement court au régulateur d'ajustage du récepteur (régulateur à la butée à gauche, en sens inverse horaire). Alors tenez l'émetteur à env. 0,5...1 mètre devant le tube de réception du récepteur (les deux DELs claires montrent en direction du tube de réception). Si maintenant vous interrompez le rayon lumineux avec la paume (mettez la main devant et retirez la de nouveau), vous allez remarquer quand le relais excite. Ensuite vous pouvez vous éloigner lentement avec l'émetteur du récepteur. Prenez soin de que l'émetteur ne perde pas la connexion vers le récepteur (contrôlez la fonction entre-temps par interrompre le rayon lumineux avec la main). Plus vous éloignez l'émetteur du récepteur, plus exact il faut aligner le rayon lumineux entre l'émetteur et le récepteur pour atteindre le rayon d'action maximal. Lorsque vous avez trouvé l'ajustage exact, vissez les deux modules en face à une fixation (poteau du bois, porte etc.). Ensuite ajustez au moyen du régulateur d'ajustage le temps désiré (env. 0,5...7 secondes) pendant lequel le contact du relais doit être actionné quand quelqu'un passe à travers du barrage photoélectrique. On peut charger le contact du relais incorporé avec 25 V, 3 ampères au maximum. Comme alimentation en courant pour les appareils, veuillez utiliser uniquement un bloc d'alimentation de tension stabilisé de 12 V=. La consommation de courant des appareils ensemble est < 180 mA Un court-circuit ou surcharge au contact du relais, une fausse tension de service (> 13 V) et un montage incorrect (exposer à l'humidité) vont détruire le barrage photoélectrique immédiatement. Comme chaque barrage photoélectrique était examiné soigneusement avant l'envoi, un remplacement coulant n'est pas possible en ce cas!

F / Instructions de sécurité pour M135

Ces instructions de service appartiennent à ce produit. Elles contiennent des renseignements importants pour la mise en marche et le maniement. Veuillez faire attention à ceci quand vous transmettez ce produit à une troisième personne.

Le module n'est pas déterminé pour les personnes à moins de 14 ans (il n'a pas d'inspection CE comme jouet d'enfant).

Ne jamais exposer ce module à hautes températures, aux fortes vibrations ni à l'humidité.

Il faut que la mise en marche soit effectué par du personnel qualifié pour garantir l'opération sûre de ce produit.

La tension de service doit être seulement prélevée d'une batterie ou un bloc d'alimentation contrôlé par sécurité

On peut seulement charger le contact du relais du module avec des tensions jusqu'à 25 volt 3A maximum.

Dans les facilités industrielles, il faut considérer les règlements de prévoyance contre les accidents pour les installations électriques et les moyens de production de la caisse industrielle de prévoyance contre les accidents.

Il faut que aux écoles, centres d'apprentissage, aux ateliers de hobby et d'effort personnel, le service de cet appareil soit contrôlé de responsabilité par du personnel formé. Ne jamais placer cet appareil près des matières combustibles ou facilement inflammables (p.ex. rideaux).

Nous déclinons toute responsabilité des dégâts matériels ou des dommages corporels résultant de la inobservance de ces instructions de service et les instructions de sécurité ainsi que des dommages de conséquence.
