Type de produit	Compresseur d'air à piston
Marque	Erba
Modèle	AB 360
Pression maximale d'exercice	10,5 bars
Pression maximale d'utilisation	10 bars
Lubrification	À huile (synthétique recommandée)
Huile recommandée	FIAC SYNTHESIS SAE 5W50 totalement synthétique
Intervalle vidange huile	Toutes les 500 heures avec huile synthétique, 200 heures avec autre huile
Intervalle nettoyage filtre	Toutes les 50 heures
Température ambiante de fonctionnement	0 °C à +25 °C (max 45 °C)
Alimentation	Électrique secteur (tension selon plaque signalétique)
Protection thermique	Oui (sur série AB)
Garantie	12 mois à partir de la date d'achat
Entretien bielle	Remplacement toutes les 700 h (2 pôles) ou 1500 h (4 pôles)
Purge du réservoir	Hebdomadaire, sous pression de 1 à 2 bars max
Type de réservoir	Avec réservoir d'air comprimé
Redémarrage automatique	Oui après coupure puis rétablissement du courant
Sécurité	Ne pas toucher les parties chaudes (tête, tuyaux)
Utilisation prévue	Bricolage, usage intermittent

FOIRE AUX QUESTIONS - AB 360 Erba

Quelle huile utiliser pour le compresseur Erba AB 360 ?

Utilisez exclusivement de l'huile FIAC SYNTHESIS totalement synthétique SAE 5W50. Avec cette huile, la vidange est recommandée toutes les 500 heures de fonctionnement.

Comment purger l'eau du réservoir ?

Ouvrez le robinet de vidange situé sous le réservoir au moins une fois par semaine. Assurez-vous que la pression dans le réservoir est entre 1 et 2 bars maximum pour évacuer l'eau en toute sécurité.

Que faire si le compresseur ne démarre pas ?

Vérifiez que la tension secteur correspond à celle indiquée sur la plaque signalétique, que la prise est bien branchée et que les fusibles sont en bon état. Pour la série AB, assurez-vous que la protection thermique n'a pas déclenché. Si la température ambiante est inférieure à 0 °C, le démarrage peut être difficile.

Comment nettoyer le filtre d'aspiration ?

Démontez le filtre d'aspiration toutes les 50 heures de fonctionnement et nettoyez l'élément filtrant en soufflant de l'air comprimé. Remplacez l'élément s'il est encrassé.

Quelle est la pression maximale d'utilisation de l'AB 360 ?

La pression maximale d'utilisation est de 10 bars, avec une pression maximale d'exercice de 10,5 bars.

Le compresseur peut-il redémarrer automatiquement après une coupure de courant ?

Oui, le compresseur peut redémarrer automatiquement en cas de black-out puis rétablissement de la tension. Soyez vigilant et coupez toujours l'alimentation avant toute intervention.

Quand faut-il vidanger l'huile du compresseur ?

Avec l'huile synthétique FIAC SYNTHESIS, vidangez toutes les 500 heures de fonctionnement. Avec d'autres huiles, vidangez toutes les 200 heures.

Pourquoi mon compresseur tourne mais ne charge pas ?

Cela peut être dû à la rupture des vannes ou d'un joint. Vérifiez et remplacez les pièces défectueuses.

Quelles sont les précautions de sécurité à respecter ?

Ne touchez pas les parties chaudes (tête, tuyaux) pour éviter les brûlures. Débranchez toujours la fiche avant toute intervention. N'utilisez pas le compresseur près d'objets inflammables et ne dirigez pas de jet d'eau ou de liquide inflammable sur l'appareil.

Quelle est la température ambiante recommandée pour le fonctionnement ?

La température ambiante doit être comprise entre 0 °C et +25 °C, avec un maximum de 45 °C.

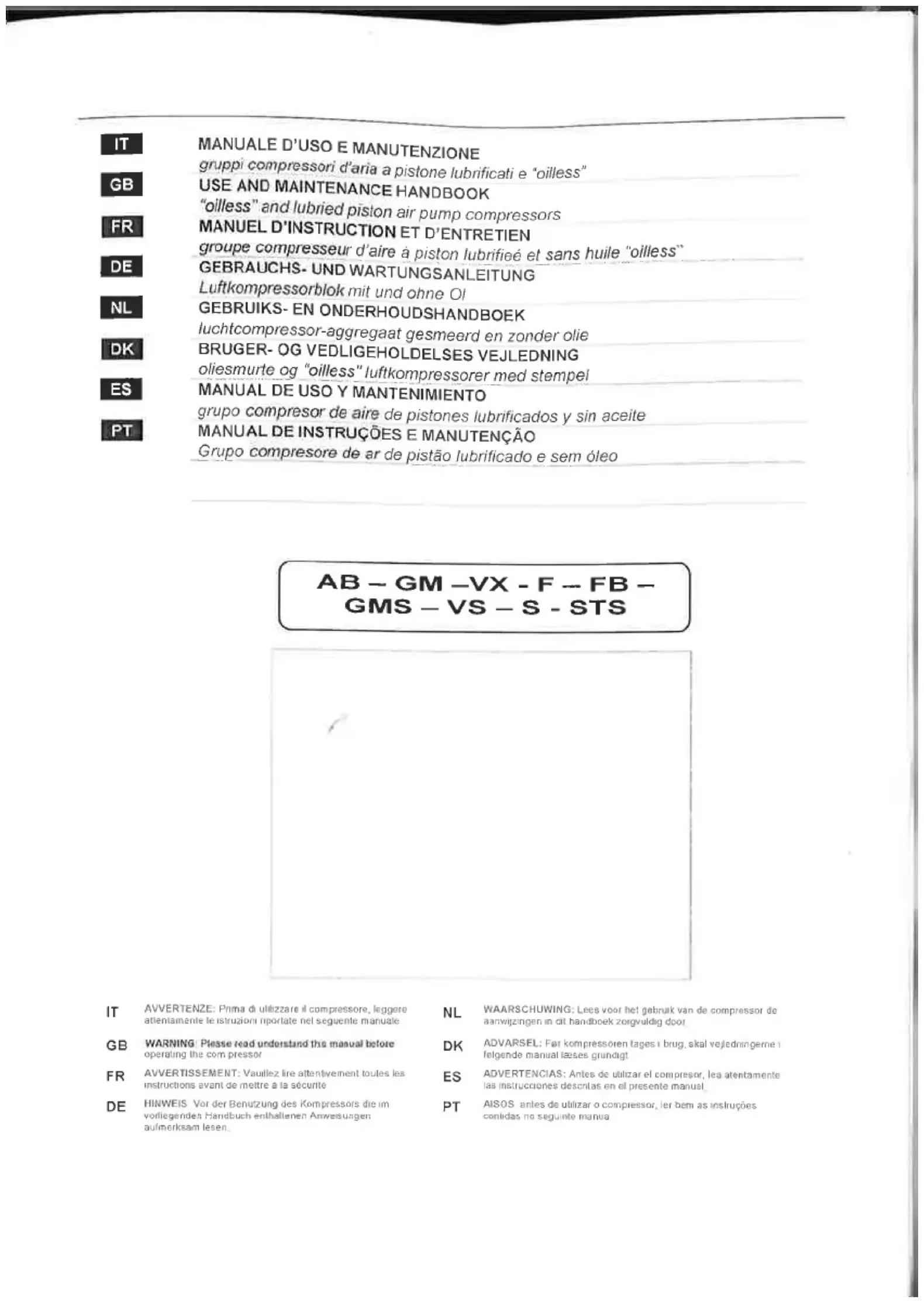

MODE D'EMPLOI AB 360 Erba

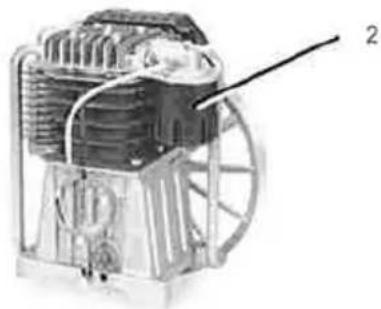

groupe compresseur d'aire à piston lubrifiéé et sans huile "oilless"

FR AVVERTISSEMENT: Vaullez lire attentivement toutes les instructions avant de mettre à la sécurité

FR LIRE LA NOTICE D'INSTRUCTIONS Avant de positionner, mettre en service ou intervenir sur le compresseur, lre attentivement la notice d'instructions

FR RISQUE DE TEMPERATURES ELEVEES Attention certaines parties du compresseur peuvent atteindre des températures élevées.

FR RISQUE DE DECHARGE ELECTRIQUE Attention, avant d'affectuer foure intervention sur le compresseur, il est obligatoire de désactiver l'alimentation électrique de la machine

FR RISQUE DE DEPART ACCIDENTEL Attention: le compresseur est susceptible de redemarrer automatiquement en cas de black-out et relabissement successif de la tension

monostadio - single stage - à un étage - einstufig - eentraps - enkelt fase - monofásico

REMARQUE: Le groupe tête-cylindre peut atteindre des températures élevées, faire attention en cas de présence à proximité de ces pièces te ne pas le loucher a fin d'eviler les brûlures. (fig. 13).

ENTRETIEN

Avant toute intervention sur le compresseur, s'assurer que:

• L'interrupteur général de ligne est sur "0".
• Le pressostat ou l'interrupteur de ligne est sur "0".
• Le réservoir d'air est dépressurisé (uniquement pour les modèles avec réservoir).

Si le compresseur est relié à un réservoir d'air comprimé

- Le compresseur produit de l'eau de condensation qui s'accumule dans le réservoir. Il est nécessaire de purger l'eau de condensation du réservoir une fois par semaine au moins en ouvrant le robinet de vidange situé sous le réservoir (uniquement pour les modèles avec réservoir). Faire attention en présence d'air comprimé à l'intérieur du réservoir: l'eau pourrait être évacuée avec une forte pression. Pression conseillée de 1 à 2 bars max.

REMLISSAGE HUILE – VIDANGE pour modèle AB - GM - VX-S: Toutes les 50 heures de fonctionnement, contrôier le niveau de l'huile du corps pompant (fig. 3-8), si nécessaire corriger le niveau en ajoutant exclusivement de l'huile FIAC SYNTHESIS totalement synthétiques SAE 5 W 50. Toutes les 500 heures de fonctionnement remplace complètement l'huile du corps pompant, entlever le bouchon du carter afin de vidanger l'huile, remettre le bouchon et introduire l'huile jusqu'au niveau (fig. 10). Avec de l'huile FIAC SYNTHESIS totalement synthétiques SAE 5 W 50, vidange toutes les 500 heures de fonctionnement. Avec les autres types d'huile por compresseur, vidanger toutes les 200 heures de fonctionnement.

ENTRETIEN CONSEILLÉ

Pour les groupes F à 2 pôles, remplacer entièrement le groupe bielle toutes les 700 heures de travail.

Pour les groupes F et FB à 4 pôles, remplacer entièrement le groupe bielle toutes les 1500 heures de travail. Pour les groupes GMS, VS et STS remplacer les palins et l'anneau de compression toutes les 1500 heures de travail.

LUBRIFICATION DES ROULEMENTS (mod, sans huile)

Tous les roulements sont lubrifiés à vie avec de la graisse, sauf l'élément de protection à petits rouleaux monté sur la bielle des groupes GMS, VS et STS qui, toutes les 1500 heures de travail, doit être lavé à l'aide de solvant puis être lubrifié de nouveau avec de la graisse "Kluber Barrierta L 55/2" (couleur blanche). La graisse doit remplir totalement les espaces entre les rouleaux ; l'excès de graisse sera expulsé au cours des premières heures de fonctionnement.

NETTOYAGE DU FILTRÉ

(SERIE F-GMS-VS-GM-FB-VX-AB-S-STS)

Toutes les 50 heures de fonctionnement, il est recommandé de démonter le filtre d'aspiration et de nettoyer l'élément en y souffiant de l'air comprimé, ou bien de remplacer l'élément indiqué par la flèche s'il est encrassé

Toutes les 100 heures de fonctionnement, il convient de démonter le filtre d'aspiration et de netloyer l'élément filtrant en soufflant de l'air comprimé (fig. 14).

PROCEDURES D'INTERVENTION EN CAS DE PETITES ANOMALIES

Fuite d'air

Elles sont généralement dues à une étanchéilé défectueuse des raccords; contrôler tous les raccords en les mouillant avec de l'eau savonneuse.

Le compresseur tourne mais ne charge pas:

Compresseurs serie F-GMS-VS-S-STS: (fig.15)

- L'inconvénient peut être dû à la rupture des vannes ou d'un joint, remplacer la pièce défectueuse.

Le compresseur ne démarre pas:

En cas de difficulté de démarrage du compresseur, vérifier les points suivants:

• la tension de réseau doit correspondre à celle indiquée sur la plaquette signalétique (fig. 4)
• Aucune rallonge électrique de section ou longueur non adaptée ne doit être présente.
• le lieu de fonctionnement ne doit pas être trop froid (en dessous de 0°C).
• En ce qui concerne la série AB, vérifier l'absence d'intervention de la protection thermique (fig. 20).
• Le réseau électrique doit être alimenté (prise bien branchée - magnétothermique, fusibles en bon étal).

ATTENTION

• Débrancher la fiche de la prise de courant avant d'effectuer toute opération sur le compresseur.
• Température ambiante de fonctionnement 0°C +25°C (MAX 45°C)
• Ne pas diriger de jet d'eau ou de liquide inflammable sur le compresseur.
• Ne pas placer des objets inflammables à proximité du compresseur.
• Certaines parties du compresseur comme la tête et les tuyaux de refoulement peuvent atteindre des températures élevées. Ne pas toucher ces composants afin d'éviter les brûlures. (fig. 13).
• Ne pas introduire d'objets ou les mains à l'intérieur des grilles de protection afin d'éviter tout dommage physique et au compresseur.
• Ne pas utiliser le compresseur comme objet contondant vers des personnes, choses ou animaux afin d'éviter de graves domnages.

ELECTROCOMPRESSEURS MODELE_(GMS-VS-AIRCLIK-F 1-F -GM)

Pression maximum d'exercice 8.5 bars

Pression maximum d'utilisation 8 bars

ELECTROCOMPRESSEURS MODELE (AB - FB - GM250 - GM300- VX-S-STS)

Pression maximum d'exercice 10.5 bars

Pression maximum d'utilisation 10 bars

CONSEILS UTILES POUR UN FONCTIONNEMENT CORRECT AIRCLIK / F 1

LES MODÈLES F 1 ET AIRCLIK SONT STRUCTURÉS POUR UN EMPLOI INTERMITTENT ET NON PERMANENT. LES MODÈLES SONT UTILISÉS QUE DANS LE SECTEUR DU BRICOLAGE IL EST RECOMMANDÉ DE NE PAS DÉPASSER 25 % DE SERVICE PAR HEURE DE TRAVAIL.

EN CAS DE NECESSITE, NOUS NOUS RESERVONS LE DROIT D'APPORTER TOUTE MOD IFICATION NECESSAIRE SANS PREAVIS.

WICHTIGE INFORMATIONEN

Les groupe compresseur d'aire sont garanis 12 mois à partir de la date d'achat documentée. La présente garantie est accordée au client à jour avec les paiements. Le compresseur et garato pour une utilisation normale de 8 heures par jour dans un lieu adié, L'installation doit être effectuée selon les règles de l'art. En cas de pannes à causa de défauts de fabrication constatées durant la période de garanie, le fabricani remplacera gratuitement, les pièces défectueuses. Dans tous les cas, les train de voyage et de main-douvre restent à la charge du client. Les dommages provoqués par un entretien inourec, manque de soin ou conditions inadaptées sont exclus de la garantie. Les moteurs, les pièces électrices et les pièces sujets à usure normale sont aussi exclus de la garantie.

DE

GARANTIE:

Important : les groupes pompants ne doivent pas être mis en service avant que le compresseur final ou la machine sur lesquels ils seront incorporés ait été déclaré conforme aux dispositions des Directives.

Fiac SpA s'engage à transmettre, à la suite d'une demande dûment motivée des autorités nationales, toutes les informations pertinentes concernant sous groupes pompants. Cet engagement inclut les modalités de transmission et ne porte pas préjudice aux droits de propriété intellectuelle de Fiac SpA.

Le fabricant est en possession du dossier technique correspondant
