Type de produit	Commutateur industriel Gigabit PoE+
Modèle	TI-XPG102
Marque	TRENDnet
Nombre de ports	5 ports Gigabit PoE+
Connecteurs Ethernet	5 ports M12 (code D) femelles
Type de PoE	PoE+ IEEE 802.3at (30 W par port)
Budget PoE total	150 W
Tension d'alimentation	48 - 56 V DC
Consommation électrique	150 W max
Méthode de montage	Montage sur rail DIN (EN 50022)
Protection	IP30 (boîtier métallique)
Température de fonctionnement	-40 °C à 75 °C
Humidité relative	5 % à 95 % (sans condensation)
Normes ferroviaires	EN 50155
Certifications	CE, FCC, EN 55032, EN 55035
Dimensions (L x P x H)	150 x 100 x 45 mm
Poids	0,6 kg
Indicateurs LED	Alimentation, PoE, liaison par port
Fonctions de gestion	Non géré (plug-and-play)
Garantie	3 ans
Applications	Ferroviaire, industriel, extérieur

FOIRE AUX QUESTIONS - TI-XPG102 TRENDNET

Comment installer le commutateur TI-XPG102 sur un rail DIN ?

Fixez le support de montage DIN fourni à l'arrière du commutateur, puis enclenchez-le sur le rail DIN standard (EN 50022). Utilisez un tournevis pour serrer les vis de blocage.

Quels types de câbles utiliser avec ce commutateur ?

Utilisez des câbles Ethernet industriels avec connecteurs M12 (code D) pour les ports du commutateur. Des adaptateurs M12 vers RJ45 (accessoires) sont disponibles pour connecter des câbles standards.

Le commutateur supporte-t-il le PoE ?

Oui, il prend en charge le PoE+ IEEE 802.3at avec une puissance maximale de 30 W par port et un budget total de 150 W.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être en courant continu (DC) entre 48 et 56 V. Une alimentation industriellement certifiée est recommandée.

Comment remettre à zéro le commutateur ?

Ce commutateur non géré ne dispose pas de fonction de réinitialisation. Pour redémarrer, débranchez puis rebranchez l'alimentation.

Le commutateur est-il adapté aux environnements ferroviaires ?

Oui, il est certifié EN 50155 pour les applications ferroviaires et supporte des températures de -40 °C à 75 °C.

Comment vérifier l'état du PoE ?

Les LED vertes sur chaque port indiquent la présence du PoE. Si la LED est éteinte, vérifiez le câblage et l'alimentation de l'appareil connecté.

Puis-je utiliser des câbles standards RJ45 ?

Non, les ports du commutateur sont en M12. Vous devez utiliser des câbles M12 ou des adaptateurs M12 vers RJ45 (vendus séparément) pour connecter des câbles RJ45.

Quelle est la longueur maximale du câble Ethernet ?

La longueur maximale d'un segment Ethernet est de 100 mètres pour du câble cuivre de catégorie 5e ou supérieure.

Comment contacter le support technique TRENDnet ?

Consultez le site web de TRENDnet (www.trendnet.com) pour les coordonnées du support technique et les informations de garantie.

MODE D'EMPLOI TI-XPG102 TRENDNET

Déclaration de conformité

TRENDNET

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

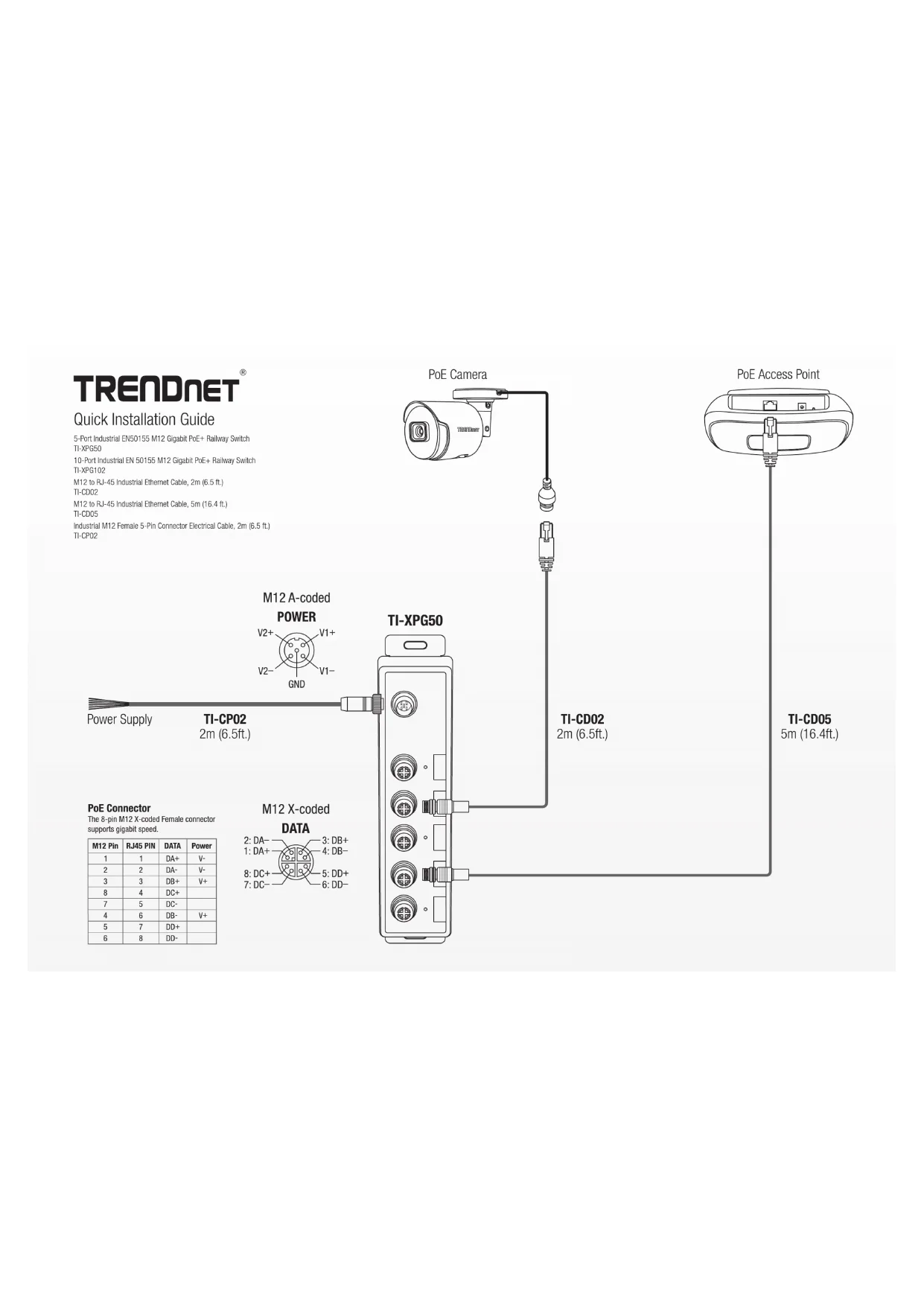

Switch ferroviaire industriel EN50155 M12 Gigabit PoE+ à 5

•

ports

[Non-Text]

Switch ferroviaire PoE+ Gigabit M12 industriel EN 50155 à

[Non-Text]

10 ports Cihlo Ethernet industrial M12 von R1 45, 2m (6.5 pinds)

[Non-Text]

Cable Ethernet industriel M12 vers RJ-45, 2m (6.3 pieds) Cable Ethernet industriel M12 vers RJ-45, 5m (16.4 pieds)

[Non-Text]

Câble électrique industriel de raccordement M12 femelle à

[Non-Text]

5 broches, 2m (6,5 pieds)

Nom Commercial:

TRENDnet

TRENDnet décla

er la présente que le produit est conforme aux exigences

essentielles et a

tres dispositions pertinantes de la Directive en vertu de

notre seule resp

blite.

Standard EMC:

EMI: EMS:

[Non-Text]

EN 55032: 2015/A11:2020 EN 55035: 2017/A11:2020

[Non-Text]

AS/NZS CISPR 32:2015 IEC 61000-4-2: 2008

[Non-Text]

Ce produit est conforme à la directives suivante.

Directives:

Directive CEM 2014/30/UE

[Non-Text]

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 20 novembre, 2023

Position: Vice-président de Technologie

Nom: Sonny Su

[Non-Text]

Signature:

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.
